Проектирование и монтаж водопровода в частном доме

Проектирование водопровода в частном доме начинается с точного расчета точек водоразбора и анализа давления в магистрали. Ошибка в диаметре одной трубы может привести к падению напора во всем доме, а неправильный выбор материала обернется протечкой через пару лет. Обычно на детальный проект уходит от 3 до 10 дней в зависимости от сложности. Ошибки проектирования водопровода в доме обходятся дорого, так как исправление требует демонтажа чистовой отделки. Грамотный план экономит до 20% бюджета на закупке материалов.

Основы перед началом проектирования

Система водоснабжения — это не просто набор труб, а гидравлическая сеть. Нужно понимать базовые принципы давления и расхода воды. Если просто соединить трубы тройниками без расчета, вы получите ситуацию, когда при включении слива в туалете вода в душе станет ледяной. Я заметил, что новички часто забывают про потери давления на поворотах и фильтрах. К проектированию приступают сразу после утверждения архитектурного плана дома, но до начала возведения стен или штробления. Это позволяет проложить трассы максимально коротким путем.

Подбор необходимых материалов

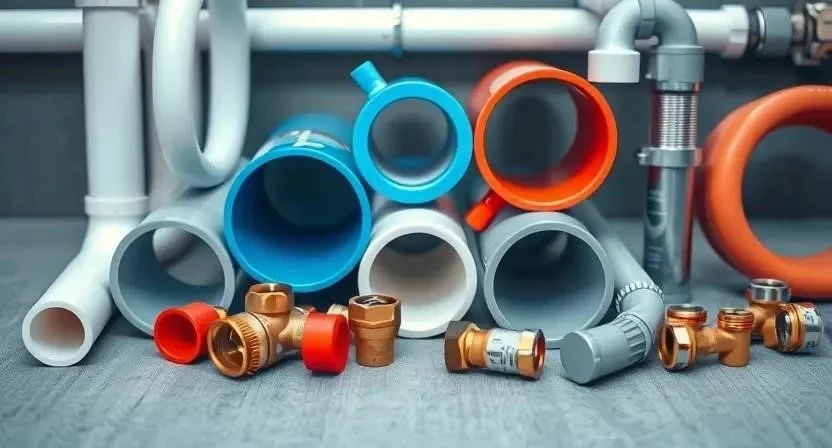

Выбор трубы определяет долговечность всей системы. Сейчас чаще всего используют полипропилен для простых систем или сшитый полиэтилен для коллекторных разводок. Я рекомендую использовать сшитый полиэтилен (PEX) для ГВС и ХВС из-за его гибкости и надежности. Важно подбирать фитинги строго одного производителя, чтобы избежать микропротечек из-за разницы в допусках.

• Трубы из сшитого полиэтилена (PEX-a) — для лучевой разводки.
• Полипропиленовые трубы (PP-R) — для магистралей и простых стояков.
• Металлопластиковые трубы — как бюджетный вариант для коротких участков.
• Латунные фитинги с обжимным кольцом или пресс-фитинги.
• Запорные краны с полнопроходным сечением.
• Редуктор давления для защиты от гидроударов.
• Обратный клапан для предотвращения возврата воды.
• Энергофлекс (теплоизоляция) толщиной от 9 мм.

Инструментарий для работы

Качественный инструмент исключает брак при монтаже. Для полипропилена обязателен сварочный аппарат с набором насадок. Для PEX-труб потребуется специальный пресс-инструмент, который лучше взять в аренду, так как стоимость нового профессионального обжимника очень высока. Я всегда использую лазерный уровень, чтобы трубы не «гуляли» по стене.

• Труборез (роликовый) для ровного среза.
• Паяльник для полипропилена (если выбран ПП).
• Пресс-клещи для обжима фитингов.
• Рулетка металлическая (5-10 метров).
• Лазерный или пузырьковый уровень.
• Опрессовщик (ручной насос с манометром).
• Перфоратор для штробления стен.

Организация пространства в помещении

Сначала наносим на план все точки водоразбора: раковины, унитазы, стиральные и посудомоечные машины. Важно предусмотреть доступ к запорной арматуре. Я обычно выдею под сантехнический шкаф отделую нишу в коридоре или санузле. Стены и пол в зоне работ застилаю плотной пленкой, чтобы строительная пыль не попала в уже установленные сливные трапы. Трассы труб планирую так, чтобы они не пересекали электрические кабели.

Подготовка поверхностей под монтаж

Штробы прорезаю строго по уровню. Глубина штробы должна быть такой, чтобы труба с учетом теплоизоляции была утоплена на 5-10 мм. Это нужно для качественного слоя штукатурки. После прорезки обязательно вычищаю пыль пылесосом и обрабатываю бетон грунтовкой глубокого проникновения в два слоя. Это гарантирует, что раствор не отвалится вместе с трубой. Проверяю перепады высот, чтобы избежать застойных зон в системе.

Пошаговая инструкция по созданию проекта

Правильный расчет — это 90% успеха. Чтобы не переделывать систему, следуйте этому алгоритму. Помните о безопасности: все работы с электрикой в зоне воды выполняйте только при отключенном питании.

1. Анализ точек водоразбора (2-4 часа). Составляю список всех приборов. Считаю количество одновременно работающих кранов.
2. Выбор схемы разводки (3-5 часов). Определяю: коллекторная (лучевая) или тройниковая. Для комфорта выбираю коллекторную.
3. Расчет диаметров труб (4-6 часов). Магистраль делаю 25-32 мм, подводку к приборам — 16 мм.
4. Планирование фильтрации (2 часа). Вставляю в схему фильтр грубой очистки и систему умягчения сразу после ввода в дом.

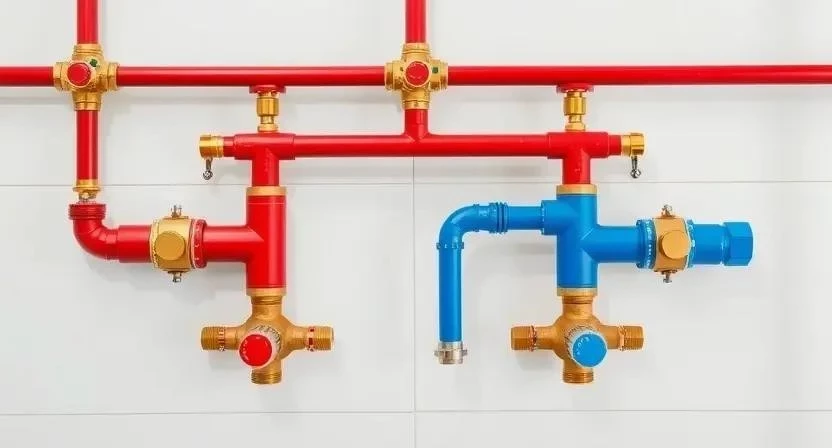

5. Размещение сантехнического узла (3 часа). Выбираю место для коллектора, чтобы до каждой точки было примерно одинаковое расстояние.
6. Проектирование уклонов и креплений (4 часа). Рассчитываю шаг креплений (каждые 60-80 см для PEX), чтобы трубы не провисали.

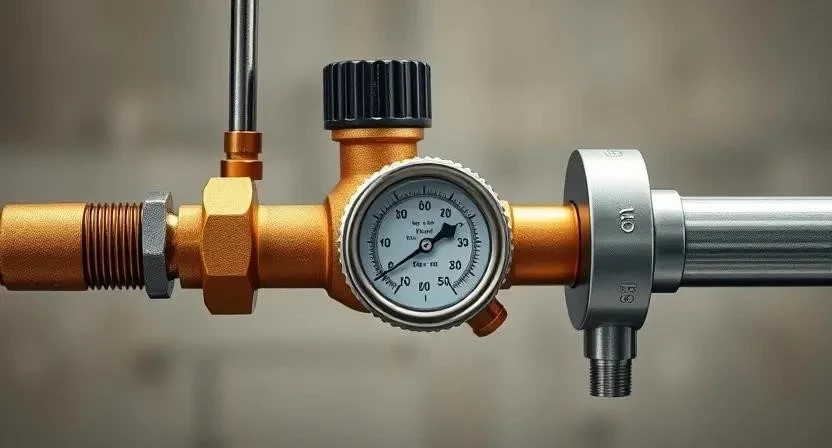

7. Расчет давления (3 часа). Проверяю давление на входе. Если оно выше 4 бар, обязательно закладываю редуктор давления.
8. Планирование теплоизоляции (2 часа). Все трубы ХВС и ГВС оборачиваю в утеплитель, чтобы избежать конденсата и потерь тепла.

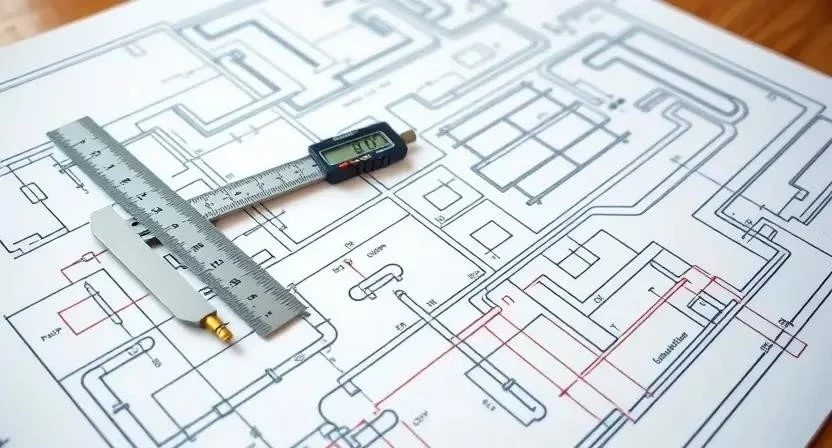

9. Составление итоговой схемы (6-8 часов). Рисую детальный чертеж с указанием всех длин труб и типов фитингов.
10. Проверка на совместимость (2 часа). Убеждаюсь, что все переходы с металла на пластик выполнены через подходящие адаптеры.

Один раз я допустил ошибку и не учел тепловое расширение полипропилена на длинном участке. В итоге трубу начало выгибать, и она почти вырвала крепление из стены. Теперь всегда закладываю небольшой «запас» в изгибах.

Технические нюансы и требования

Температурный режим критичен для пластика. Для ГВС использую только трубы с армированием или сшитый полиэтилен, так как обычный ПП может деформироваться при скачках температуры. Гидроудары возникают при резком закрытии кранов или работе стиральных машин. Чтобы система не «взорвалась», я всегда ставлю расширительный бак и редуктор. В сантехническом шкафу обязательно делаю вентиляционные отверстия, иначе из-за перепада температур появится плесень на стенах.

Типичные промахи при проектировании

Самая частая ошибка — экономия на диаметре труб. Когда в одном доме одновременно работают душ и кухня, напор падает до нуля. Также многие игнорируют теплоизоляцию труб ХВС, из-за чего летом на них выпадает конденсат, который медленно мочит стены.

1. Отсутствие редуктора давления (приводит к разрыву соединений).
2. Использование дешевых китайских фитингов (протекают через год).
3. Слишком большое количество соединений в стенах (каждый стык — риск).
4. Неправильный расчет уклона слива (вода застаивается).
5. Отсутствие фильтра тонкой очистки (забиваются картриджи смесителей).

Столкнулся с ситуацией, когда заказчик решил сэкономить и сделал тройниковую разводку из тонких труб. Результат: в ванной на втором этаже вода текла тонкой струйкой. Пришлось вскрывать полы и переделывать всё на коллекторную схему.

Расчет стоимости и экономия

Стоимость проекта зависит от количества точек и выбранного материала. Самостоятельное проектирование бесплатно, но риск ошибки велик. Инженер-проектировщик возьмет за план от 5 000 до 15 000 рублей, но это окупится за счет точного расчета материалов без остатков.

Эксплуатация и уход за системой

После запуска системы я провожу опрессовку: поднимаю давление в 1.5 раза выше рабочего на 24 часа. Если манометр не сдвинулся — система герметична. Раз в полгода нужно проверять состояние фильтров грубой очистки и промывать их. Зимой, если дом не отапливается постоянно, воду сливают через специальные сливные краны в нижней точке системы, иначе замерзшая вода разорвет даже самые дорогие трубы.

Сравнение вариантов разводки

Выбор между лучевой (коллекторной) и тройниковой схемой зависит от бюджета и требований к комфорту. В тройниковой схеме трубы идут последовательно, что дешевле, но создает перепады давления. В лучевой каждая точка имеет свою отдельную трубу от коллектора.

Я рекомендую лучевую схему для всех новых домов. Да, труб уходит больше, но вы забываете о проблемах с напором навсегда. Однажды я переделал тройниковую разводку на лучевую в старом доме, и владелец был в шоке, что вода в душе перестала менять температуру при смыве унитаза.

Часто задаваемые вопросы (FAQ)

Можно ли менять диаметр трубы в процессе монтажа?
Да, но только по убывающей. Например, от магистрали 25 мм переходите на подводку 16 мм. Переход с меньшего диаметра на больший приведет к падению давления.

Нужен ли расширительный бак в системе водоснабжения?
Обязательно, если установлен редуктор давления и обратный клапан. Бак компенсирует тепловое расширение воды в бойлере и гасит гидроудары.

Как избежать шума в трубах?
Используйте качественные крепления с резиновыми прокладками (клипсы). Не затягивайте хомуты слишком сильно, чтобы труба могла немного «дышать» при изменении температуры.

Какое давление считается оптимальным для дома?
Обычно это 3-4 бара. Если давление выше 5 бар, сантехника будет изнашиваться быстрее, а риск протечек вырастет.

Можно ли объединять трубы ХВС и ГВС в одном коробе?
Можно, но обязательно с раздельным утеплением. Если положить их вплотную без изоляции, холодная вода будет охлаждать горячую, и вы будете переплачивать за нагрев.

Что делать, если в воде много песка?
Установите косой фильтр грубой очистки (100 микрон) и накопительную емкость с системой фильтрации перед вводом в дом.

Сколько служат трубы из сшитого полиэтилена?
При соблюдении температурного режима и давления — до 50 лет. Главное — не перегибать их выше допустимого радиуса.
