Неправильный расчет разводки труб в квартире часто приводит к протечкам, которые обнаруживаются только после укладки дорогой плитки. Исправление таких просчетов на финальном этапе обходится в 3-5 раз дороже первоначального монтажа, а стоимость демонтажа отделки может достигать нескольких десятков тысяч рублей. Грамотное проектирование сантехники занимает от 3 до 7 дней, но избавляет от риска затопить соседей. Четкий план позволяет точно рассчитать смету и избежать лишних трат на материалы.
Основы и нормативы планирования
Работа начинается с изучения СНиП и ГОСТ, которые определяют допустимые уклоны и минимальные расстояния между узлами. Оценка сложности системы зависит от количества точек водоразбора и типа используемых материалов. Для проектирования достаточно базовых знаний гидравлики и умения работать с чертежами. Я обычно выделяю несколько дней на проработку всех вариантов, чтобы учесть каждый поворот трубы.
Подбор материалов для системы

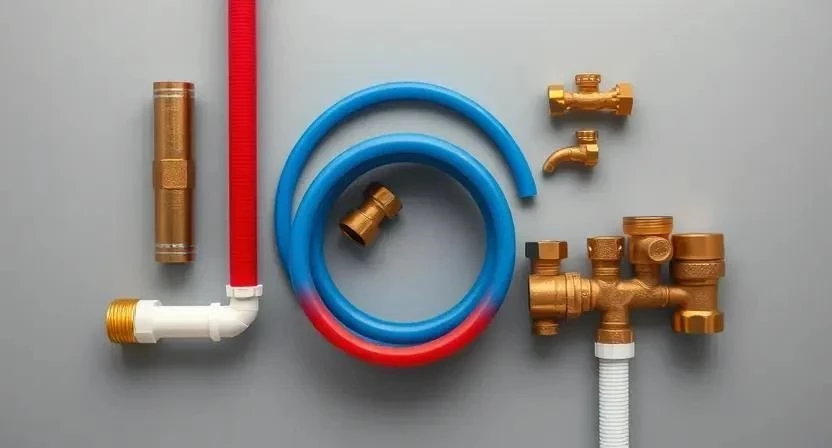

Выбор труб определяет долговечность всей разводки. Сегодня чаще всего используют полипропилен, сшитый полиэтилен или металлопластик. Помимо самих труб, в смету обязательно закладываются фитинги, запорные краны для каждого узла, фильтры грубой очистки и счетчики воды.
- Полипропиленовые трубы (для бюджетных решений);
- Сшитый полиэтилен (для коллекторной разводки);
- Металлопластик (универсальный вариант);
- Латунные фитинги и переходники;
- Шаровые краны с полноценным проходом;
- Фильтры грязевики;
- Счетчики холодной и горячей воды;
- ТеплоизоляционныеCорочки (энергофлекс).
Расход материалов на стандартный санузел обычно включает 15-25 метров труб и около 20-30 различных фитингов. Я всегда беру запас в 10%, так как обрезки неизбежны.
| Материал трубы | Средний диаметр (мм) | Срок службы (лет) | Сложность монтажа | Цена за метр (руб) |
|---|---|---|---|---|
| Полипропилен | 20-25 | 25-50 | Средняя (нужен паяльник) | 120-250 |
| Сшитый полиэтилен | 16-20 | 50 | Высокая (нужен пресс) | 300-600 |
| Металлопластик | 16-20 | 30 | Низкая (обжим) | 200-400 |
| ПВХ (канализация) | 50-110 | 40 | Низкая (раструбы) | 150-500 |
| Медь | 15-22 | 70+ | Очень высокая | 1200-2500 |
Инструментарий для работы
Качественный инструмент исключает протечки в местах соединений. Для разметки использую лазерный уровень и рулетку, чтобы все выводы были строго по оси. Для сборки системы требуются специализированные приборы в зависимости от материала труб.
- Лазерный осепостроитель;
- Рулетка металлическая (5м);
- Паяльник для полипропилена;
- Пресс-инструмент для PEX;
- Труборез с роликовым ножом;
- Маркер или карандаш;
- Программное обеспечение (AutoCAD или простые онлайн-планировщики).
Анализ помещения
Первым делом я изучаю точки ввода воды и выход канализационного стояка. Важно точно замерить пространство от стены до стены и учесть толщину будущей отделки. Особое внимание уделяю несущим стенам и перекрытиям — штробить их глубоко категорически запрещено, чтобы не нарушить прочность здания.
Разметка и подготовка поверхностей
На стенах и полу наносятся оси прохождения труб. Проверяю перепады высот пола, так как от этого зависит, поместится ли слив от ванны или душевого трапа. Планирую места установки санфаянса так, чтобы доступ к запорной арматуре оставался свободным. Я один раз забыл учесть толщину плитки, и в итоге смеситель оказался слишком глубоко в стене — пришлось переделывать вывод.
Пошаговый алгоритм проектирования
Чтобы избежать ошибок, следуйте этой последовательности. Работайте в перчатках и защитных очках, особенно при резке труб и сверлении бетона. Проветривайте помещение, если используете химические герметики.
- Определение точек водоразбора (1-2 часа). Расставляю все приборы: раковина, унитаз, ванна, стиральная машина.
- Выбор схемы разводки (2-3 часа). Решаю между тройниковой (дешевле) и коллекторной (надежнее) системой.
- Расчет диаметров труб (1 час). Для магистралей использую 20-25 мм, для выводов к приборам — 16 мм.
- Планирование уклона канализации (2 часа). Рассчитываю путь от прибора до стояка с соблюдением норм.

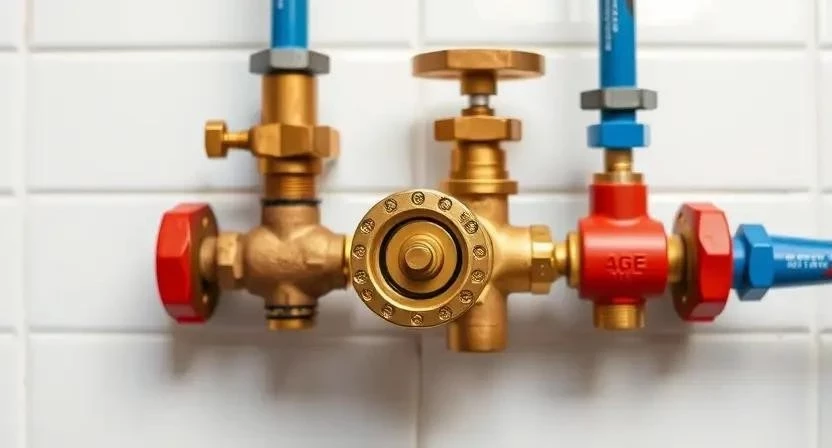

- Расстановка запорной арматуры (1 час). Ставлю краны так, чтобы можно было отключить один прибор, не выключая воду во всем доме.
- Проектирование фильтрации (1 час). Планирую место под фильтр грубой очистки и редуктор давления.
- Составление итоговой схемы (3-5 часов). Рисую детальный чертеж с указанием всех размеров и отметок высоты.
- Проверка совместимости с дизайном (2 часа). Согласовываю расположение выводов с расстановкой мебели и плиткой.
При монтаже полипропилена следите за температурой в помещении — она не должна быть ниже +5°C, иначе материал становится хрупким. Время застывания клеевых соединений в ПВХ составляет от 15 до 60 минут в зависимости от состава.
Технические нюансы монтажа
Гидравлический удар может разорвать соединения, поэтому я всегда рекомендую ставить редуктор давления. Температурное расширение труб (особенно пластиковых) требует установки компенсационных петель или небольших зазоров в стяжке. Не смешивайте разные типы пластика напрямую — используйте только сертифицированные переходные фитинги. Канализация обязательно должна иметь вентиляционный выход, чтобы избежать срыва гидрозатворов и появления запахов.
Типичные ошибки новичков
Чаще всего люди пытаются сэкономить на мелочах, что приводит к катастрофе. Я видел случай, когда трубы уложили в стяжку без изоляции — при нагреве они расширились и просто раскололи бетонный пол.
- Несоблюдение уклона канализации (слишком большой уклон ведет к вымыванию воды из сифона, слишком малый — к засорам).
- Отсутствие ревизионных люков в труднодоступных местах.
- Использование труб одного диаметра для всей системы (падение давления при одновременном включении кранов).
- Монтаж труб в стяжку без гофры или теплоизоляции.
- Слишком близкое расположение выводов к углам стен, что мешает установке санфаянса.
Финансовый расчет
Самостоятельное планирование экономит деньги на услугах инженера, но увеличивает риск ошибок. Цена исправления одной протечки после отделки может перекрыть всю стоимость профессионального проекта.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия / Риск |
|---|---|---|---|
| Разработка схемы | 0 | 5 000 — 15 000 | Экономия времени |
| Закупка материалов | 15 000 — 30 000 | 18 000 — 35 000 | Мастер знает объемы |
| Монтажные работы | 0 | 20 000 — 60 000 | Гарантия на протечки |
| Исправление ошибок | от 10 000 | 0 (входит в гарантию) | Высокий риск затрат |
| 15 000 — 30 000 | 43 000 — 110 000 | Разница в качестве |
| Диаметр трубы (мм) | Рекомендуемый уклон (см/м) | Минимальный уклон | Максимальный уклон |
|---|---|---|---|
| 50 | 3 | 2 | 5 |
| 110 | 2 | 2 | 7 |
| 32 | 3 | 2 | 5 |
| 40 | 3 | 2 | 5 |
| 160 | 0.8 — 1.5 | 0.5 | 1.5 |
Эксплуатация и уход
После завершения работ проведите опрессовку системы — подайте давление, превышающее рабочее в 1.5 раза, и следите за стыками в течение 24 часов. Раз в год проверяйте состояние фильтров грубой очистки и промывайте их. Срок службы качественного сшитого полиэтилена составляет до 50 лет при условии соблюдения температурного режима.
Варианты реализации разводки
Коллекторная схема — это когда от одного узла к каждому прибору идет отдельная труба. Я всегда рекомендую этот вариант для больших квартир, так как давление воды остается стабильным, даже если кто-то набрал ванну, а вы умываетесь. Тройниковая схема проще и дешевле, но при ее использовании часто возникает проблема «скачков» температуры воды.
Существуют также модульные системы, которые собираются как конструктор, и бескаркасные решения, позволяющие минимизировать количество соединений в стенах, что снижает риск протечек.
Ответы на частые вопросы
Можно ли менять проект в процессе монтажа?
Можно, но только до этапа заливки стяжки или зашивки стен. Любое изменение после этого потребует демонтажа отделки.
Какой уклон идеален для 110-й трубы?
Оптимально 2 см на каждый метр длины. Если сделать больше, вода уйдет быстро, а твердые фракции останутся на стенках и создадут засор.
Нужен ли проект для однокомнатной квартиры?
Да, даже простая схема на бумаге поможет не ошибиться с высотой выводов и точно купить нужное количество фитингов.
Что лучше: полипропилен или сшитый полиэтилен?
Для скрытой разводки в стяжке лучше сшитый полиэтилен из-за отсутствия соединений внутри пола.
Как проверить герметичность без спецприборов?
Заполните систему водой и закройте все краны. Если давление на манометре падает в течение суток — где-то есть микропротечка.
Нужна ли изоляция труб горячей воды?
Обязательно. Это предотвращает конденсат на трубах и снижает теплопотери.
Можно ли использовать ПВХ трубы для горячей воды?
Нет, обычный ПВХ не рассчитан на высокие температуры и деформируется. Используйте специальные термостойкие материалы.
