Планирование системы воздухообмена начинается с анализа архитектуры дома. Разработка полноценного проекта занимает обычно от 7 до 14 дней и обходится в сумму от 15 000 до 60 000 рублей. Грамотное проектирование вентиляции в коттедже позволяет избежать дорогостоящих переделок после чистовой отделки. Это единственный способ гарантировать отсутствие плесени и свежий воздух в каждой комнате.
Подготовительная база и основы
Я часто вижу, как люди пытаются впихнуть трубы в уже готовые стены. Это всегда выходит дорого и выглядит некрасиво. Для старта нужно понимать базовые строительные нормы и четко знать, где пройдут основные коммуникации. Проект создается именно до возведения стен. Только так можно заложить вентиляционные шахты прямо в кладку или предусмотреть необходимые ниши в перекрытиях, не ослабляя конструкцию дома.
Перечень материалов для системы
Для реализации проекта потребуется набор комплектующих. Я рекомендую использовать оцинкованную сталь для основных магистралей, так как она долговечна и не гниет. Для шумоизоляции в жилых зонах лучше ставить гибкие вставки.
- Оцинкованные воздуховоды (круглые или прямоугольные)
- Диффузоры и вентиляционные решетки
- Тепло- и шумоизоляционный материал (вспененный полиэтилен или минвата)
- Фильтрующие кассеты для приточного воздуха
- Монтажные хомуты и подвесы
- Герметик для стыков воздуховодов
- Обратные клапаны для предотвращения обратной тяги
- Гибкие соединительные рукава
Расход материалов зависит от площади. В среднем на дом 150 м² уходит около 80-120 погонных метров труб разного диаметра.
| Материал | Расход на 100 м² | Средняя цена за ед. | |
|---|---|---|---|
| Воздуховод оцинк. 125мм | 60 м | 450 руб/м | 27 000 руб |
| Диффузоры | 8 шт | 800 руб/шт | 6 400 руб |
| Изоляция трубы | 50 м | 150 руб/м | 7 500 руб |
| Герметик специальный | 3 тубы | 600 руб/шт | 1 800 руб |
| Фильтры G4 | 2 шт | 2 500 руб/шт | 5 000 руб |
Инструментарий для работы
Монтаж требует точности. Без правильного инструмента трубы «поплывут», и система будет шуметь. Для разметки использую лазерный уровень, чтобы каналы шли строго параллельно потолку.
- Лазерный уровень (обязательно)
- Перфоратор с набором буров (обязательно)
- Монтажный пистолет для пены и герметика (обязательно)
- Ножницы по металлу (обязательно)
- Шуруповерт с набором бит (обязательно)
- Рулетка и угольник (обязательно)
- Клепальный пистолет (желательно)
Если нет своего перфоратора, проще взять его в аренду на пару дней. Это выйдет дешевле, чем покупать профессиональный инструмент для разовой задачи.
Интеграция в архитектуру дома

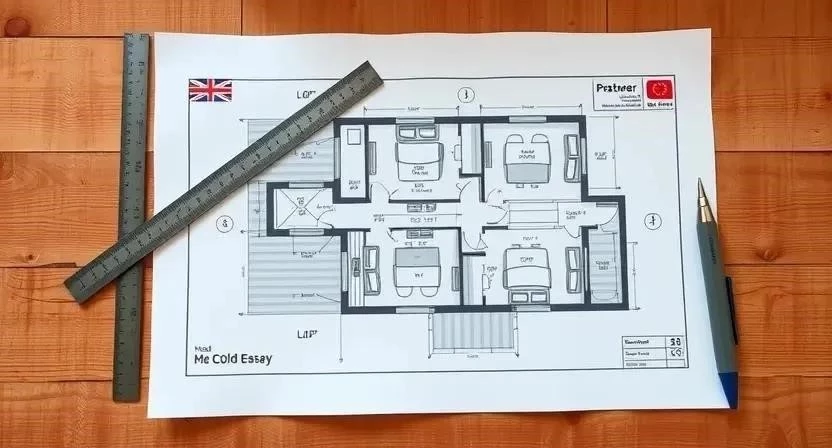

Сначала я вношу все каналы в общий архитектурный план. Важно, чтобы вентиляционные шахты не пересекались с несущими балками или электрощитком. Места под оборудование (вентиляторы, рекуператор) выбираю в техпомещениях, прачечной или на чердаке. Все коммуникации защищаю от механических повреждений во время стройки, закрывая их временной пленкой.
Расчеты и анализ параметров
Я считаю точный объем каждой комнаты. В санузлах и кухнях кратность воздухообмена должна быть выше, так как там скапливается влага и запахи. Анализирую источники загрязнений, чтобы вытяжка находилась максимально близко к ним. Перед началом черчения проверяю готовность всех архитектурных планов, чтобы не перерисовывать схему из-за сдвинутой перегородки.
| Тип помещения | Кратность обмена (раз в час) | Значение | Причина |
|---|---|---|---|
| Спальня | 0.5 — 1.0 | Низкая | Сон, минимум загрязнений |
| Гостиная | 1.0 — 2.0 | Средняя | Скопление людей |
| Кухня | 3.0 — 5.0 | Высокая | Запахи, пар, жир |
| Ванная/СУ | 4.0 — 8.0 | Очень высокая | Влага, конденсат |
| Гардеробная | 0.5 | Минимальная | Предотвращение затхлости |
Алгоритм проектирования
Процесс создания системы разбил на четкие этапы. Каждый шаг критически важен для итогового комфорта.
- Сбор данных о помещениях и их назначении (2-4 часа).
- Расчет необходимого объема приточного и вытяжного воздуха (4-6 часов).
- Выбор типа системы: естественная, принудительная или гибридная (2 часа).
- Определение мест расположения приточных и вытяжных отверстий (3-5 часов).
- Трассировка воздуховодов по плану этажей (6-8 часов).
- Расчет диаметров труб и сечения каналов (4 часа).
- Выбор и подбор оборудования: вентиляторы, рекуператор (4-6 часов).
- Проработка узлов примыкания к кровле и фасаду (3 часа).
- Составление спецификации материалов (4 часа).
- Согласование проекта с отоплением и электрикой (5-8 часов).
- Финальная проверка на отсутствие «мертвых зон» (3 часа).
- Оформление исполнительной схемы (8-10 часов).
Однажды я забыл учесть высоту потолков после чистовой отделки, и воздуховод оказался слишком низко. Теперь всегда закладываю запас 10 см в расчетах. Это спасает от необходимости переделывать монтаж.
Технические тонкости и борьба с проблемами
Конденсат — главный враг любой вентиляции. Я обязательно утепляю трубы, проходящие через холодные зоны или чердак. Если этого не сделать, зимой по стенам потекут ручьи, что приведет к грибку. Учитываю теплопотери: холодный воздух с улицы нельзя подавать сразу в жилую зону. Использую калориферы или рекуператоры. Также слежу за совместимостью материалов, чтобы пластик не вступал в реакцию с агрессивными герметиками.
Типичные промахи при планировании
Новички часто совершают ошибки, которые делают систему бесполезной или шумной.
- Игнорирование рекуперации в энергоэффективных домах (огромные потери тепла).
- Неправильный расчет сечения труб (воздух начинает «свистеть» из-за высокой скорости).
- Установка вытяжек в «чистых» зонах, подальше от источников запаха.
- Отсутствие учета перекрестных потоков (воздух не доходит до дальних углов).
- Экономия на шумоглушителях (постоянный гул в спальне).
Видел объект, где вытяжку поставили в спальне прямо напротив приточного клапана. Получился мощный сквозняк, который выдувал всё тепло из комнаты. Пришлось переносить отверстия, штробя готовые стены.
Финансовая часть и смета
Стоимость зависит от сложности. Простая вытяжка обойдется дешево, но система с рекуперацией сэкономит деньги на отоплении в будущем. Своими руками я сэкономлю около 30-40% на монтаже, но проект лучше заказать у профи, чтобы не ошибиться в расчетах.
| Статья расходов | Кол-во/Объем | Цена за ед. | |
|---|---|---|---|
| Проект вентиляции | 1 шт | 20 000 руб | 20 000 руб |
| Материалы (база) | Комплект | 45 000 руб | 45 000 руб |
| Рекуператор (средний) | 1 шт | 60 000 руб | 60 000 руб |
| Работа мастера | 120 м² | 800 руб/м² | 96 000 руб |
| Расходники (ленты, саморезы) | — | 5 000 руб | 5 000 руб |
Раннее планирование позволяет избежать закупки лишних материалов и переделок, что экономит до 15% общего бюджета на инженерку.
Эксплуатация и обслуживание
Система требует ухода. Я меняю фильтры раз в полгода, в зависимости от запыленности улицы. Если забить решетки пылью, вентилятор начнет гудеть и потреблять больше энергии. Раз в два года провожу очистку воздуховодов специальной щеткой. Проверяю работу датчиков CO2 и влажности ежемесячно, чтобы автоматика работала корректно.
Другие способы организации воздуха
Если полноценный проект слишком дорог, есть альтернативы. Естественная вентиляция с приточными клапанами работает дешево, но не греет воздух. Децентрализованные рекуператоры (стеновые) ставятся в каждую комнату отдельно. Это проще в монтаже, но дороже в закупке оборудования.
| Тип системы | Плюсы | Минусы | Примерная стоимость |
|---|---|---|---|
| Естественная | Бесплатно, просто | Зависимость от погоды | Низкая |
| Принудительная | Стабильный поток | Шум, затраты на ток | Средняя |
| С рекуперацией | Экономия тепла, чистота | Сложный монтаж | Высокая |
| Стеновые рекуператоры | Без труб в доме | Много отверстий в стенах | Средняя/Высокая |
| Кондиционирование | Охлаждение | Нет притока кислорода | Средняя |
Безопасность при работе
Соблюдайте правила охраны труда. При сверлении бетона обязательно используйте респиратор и защитные очки. Работа с оцинкованным металлом требует плотных перчаток, чтобы не порезать руки об острые края. Все электрические соединения вентиляторов должны быть заземлены. При работе на высоте используйте устойчивые стремянки, а не самодельные подставки.
Ответы на частые вопросы
Можно ли сделать вентиляцию после строительства?
Можно, но это будет либо дорого (штробление), либо некрасиво (трубы в коробах). Лучше планировать заранее.
Что лучше: рекуператор или приточный клапан?
Рекуператор возвращает тепло, клапан просто пускает холодный воздух. Для зимы в нашем климате рекуператор в разы эффективнее.
Как избежать шума от вентиляторов?
Ставить шумоглушители, использовать гибкие вставки и выбирать оборудование с низким уровнем дБ.
Нужен ли проект для маленького дома?
Да, даже в маленьком доме можно создать «мертвые зоны» с застойным воздухом, если не рассчитать потоки.
Где лучше располагать приток?
В жилых комнатах (спальни, гостиная), чтобы свежий воздух шел от чистых зон к грязным (кухня, СУ).
Как влияет вентиляция на отопление?
Без рекуперации вентиляция увеличивает расходы на отопление, так как выдувает теплое воздух наружу.
Сколько стоит проект вентиляции в среднем?
От 15 000 до 60 000 рублей в зависимости от сложности и площади коттеджа.
Как рассчитать кратность воздухообмена самостоятельно?
Нужно умножить объем комнаты (м³) на требуемую кратность (например, 1 для спальни). Полученный объем воздуха в час разделить на производительность вентилятора.
Когда ставил приточный клапан в маленьком доме, заметил, что зимой он обмерзает. Пришлось ставить дополнительный подогрев, чтобы избежать сырости на откосе.
