Монтаж вентиляции завершен, но без финальных тестов невозможно понять, будет ли в комнатах свежий воздух или застой. Процесс диагностики занимает от 4 до 8 часов в зависимости от площади объекта. Сложность работ средняя, но требует точности в замерах. Чтобы понять, как проверить эффективность вентиляции, нужно следовать четкому алгоритму замера потоков. Правильный подход исключает дорогостоящие переделки после чистовой отделки.
Базовые сведения перед стартом
Прежде чем брать в руки приборы, важно осознать: вентиляция — это единый контур. Если приток заблокирован, вытяжка не будет работать на полную мощность. Я однажды столкнулся с ситуацией, когда заказчик зашил воздуховоды в потолок, не проверив тягу, и в итоге пришлось демонтировать гипсокартон из-за забитого клапана. Поэтому диагностику проводят строго после завершения монтажа всех узлов, но до финишной отделки стен и потолков.
Для успешного замера достаточно базовых знаний о кратности воздухообмена. Это показатель того, сколько раз в час воздух в помещении полностью обновляется. Время выполнения всех тестов зависит от количества диффузоров и сложности разводки.
Расходные материалы для тестов
Для проведения диагностики не потребуется дорогого сырья, но без мелочей не обойтись. Основная задача материалов — помочь визуализировать потоки воздуха и зафиксировать места утечек. Я всегда использую качественный малярный скотч, чтобы временно герметизировать лишние отверстия при замере конкретного узла.
- Малярный скотч (широкий) — для временной герметизации.
- Салфетки бумажные — для проверки слабой тяги.
- Маркеры перманентные — для разметки точек замера.
- Ароматические палочки — для поиска скрытых перетоков.
- Ветошь — для очистки решеток.
- Обезжириватель — для подготовки поверхностей под скотч.
- Специальные салфетки-индикаторы потока.
- Стяжки пластиковые — для фиксации временных датчиков.
| Материал | Количество | Назначение | Ориентировочная цена |
|---|---|---|---|
| Малярный скотч | 2 рулона | Герметизация отверстий | 300 руб. |
| Маркеры | 3 шт. | Разметка узлов | 150 руб. |
| Ароматические палочки | 1 упаковка | Визуализация потока | 200 руб. |
| Бумажные салфетки | 1 пачка | Проверка тяги | 100 руб. |
| Обезжириватель | 0.5 л | Очистка поверхностей | 250 руб. |

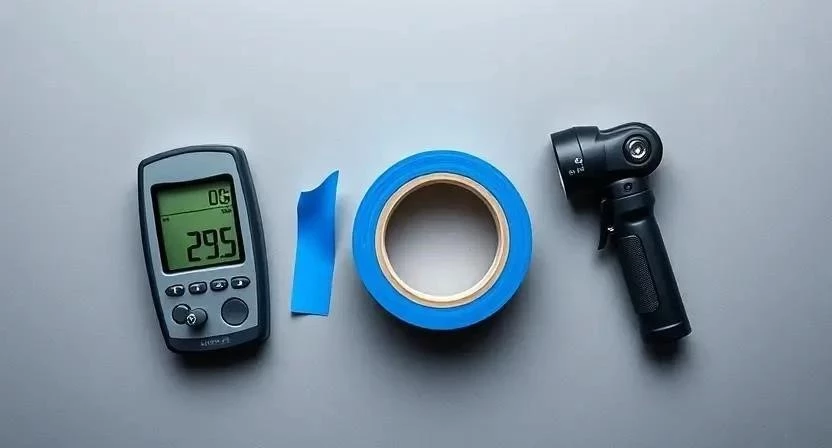

Приборы и оборудование для замера
Точность проверки вентиляции после монтажа напрямую зависит от инструментов. Бытовые методы с листком бумаги дают лишь общее понимание, но не цифры. Для профессионального подхода нужен анемометр — прибор, который измеряет скорость воздушного потока. Если бюджет ограничен, его можно арендовать в специализированных центрах.
- Анемометр (электронный) — основной инструмент для замера м3/час.
- Дымогенератор — идеален для поиска утечек в воздуховодах.
- Рулетка строительная — для расчета площади сечения диффузоров.
- Уровень лазерный — проверка правильности уклона вытяжных труб.
- Секундомер — замер времени обновления воздуха.
- Фонарик мощный — осмотр внутренних полостей труб.
- Датчик давления (манометр) — для проверки сопротивления системы.
Организация пространства для диагностики
Чтобы замеры были достоверными, нужно создать контролируемые условия. Любой открытый балкон или щель в двери создадут паразитный приток, который исказит показатели. Закройте все окна и межкомнатные двери. Это позволит системе работать в штатном режиме, как она будет функционировать после заселения жильцов.
Устраните все сквозняки. Проверьте, чтобы доступ к каждой вентиляционной решетке был свободным. Сдвиньте мебель или строительные леса, которые могут перекрывать поток воздуха у пола или потолка.
Очистка и проверка узлов системы

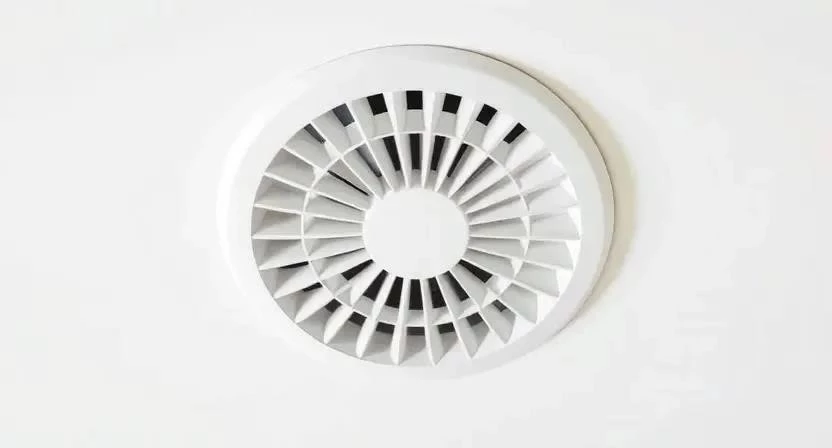

Строительная пыль — главный враг новой вентиляции. Она забивает фильтры и оседает на лопастях вентиляторов, что снижает их КПД. Тщательно очистите диффузоры и решетки с помощью пылесоса и влажной ветоши. Грязная решетка может «украсть» до 15-20% мощности потока.
Проверьте целостность всех креплений. Воздуховоды не должны вибрировать или провисать. Убедитесь, что ревизионные люки открываются легко и расположены в доступных местах. Если люк заблокирован отделкой, в будущем обслуживание системы станет кошмаром.
Алгоритм проверки эффективности вентиляции
Процесс диагностики должен быть системным. Я заметил, что пропуск даже одного этапа часто приводит к тому, что в одной комнате дует слишком сильно, а в другой — застой воздуха.
- Визуальный осмотр всех узлов. Проверяем отсутствие заломов труб и плотность стыков. (30 мин)
- Запуск вентиляторов и системы управления. Тестируем все режимы скорости. (20 мин)
- Тест на тягу простыми средствами. Прикладываем лист бумаги к решетке — он должен прилипнуть. (40 мин)

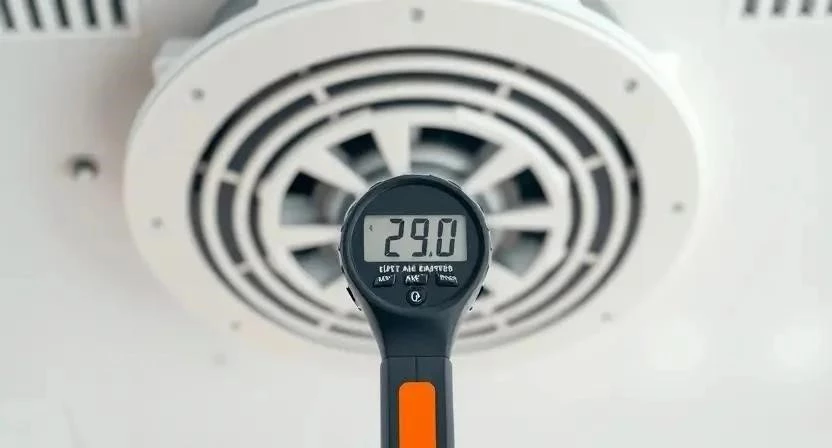

- Замер скорости потока анемометром. Измеряем скорость в нескольких точках каждого диффузора. (1.5 часа)
- Расчет объема воздухообмена. Переводим скорость м/с в кубометры в час (м3/час). (1 час)
- Сравнение с проектом. Сверяем фактические цифры с расчетными значениями из проекта. (30 мин)
- Проверка герметичности. Используем дымогенератор или мыльный раствор на стыках. (1 час)
- Оценка шума и вибрации. Слушаем систему на максимальных оборотах. (30 мин)
- Тестирование перетоков. Проверяем, как воздух перемещается между комнатами через двери или решетки. (40 мин)

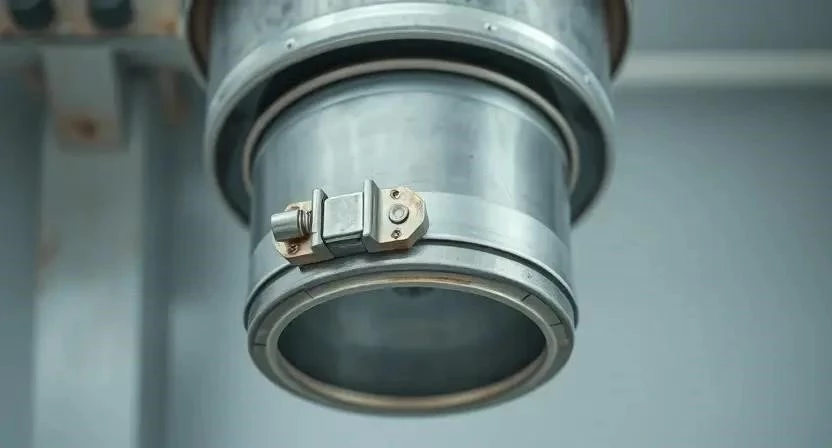

- Проверка обратных клапанов. Убеждаемся, что воздух не идет в обратную сторону при выключении. (30 мин)
- Тест фильтров. Проверяем перепад давления до и после фильтрующего элемента. (30 мин)
- Составление протокола. Записываем все данные в итоговый акт приемки вентиляции. (40 мин)
| Этап проверки | Время | Особенности выполнения |
|---|---|---|
| Визуальный осмотр | 30 мин | Поиск заломов и щелей |
| Замеры анемометром | 90 мин | Замер в 5 точках диффузора |
| Тест герметичности | 60 мин | Поиск свиста и утечек дыма |
| Проверка шума | 30 мин | Замер в децибелах (при наличии) |
| 40 мин | Фиксация отклонений от проекта |
Я вручную проверил каждый обратный клапан на одном из объектов и обнаружил, что два из них заклинило из-за строительного мусора. Если бы я этого не сделал, клиент жаловался бы на запахи из соседних помещений.
Меры безопасности
Работа с вентиляцией связана с электричеством и высотой. Обязательно используйте устойчивую стремянку. При работе с вентиляторами используйте защитные очки и перчатки, чтобы избежать травм от вращающихся лопастей. Если используете дымогенератор, обеспечьте кратковременное проветривание после теста, чтобы не вызвать срабатывание пожарной сигнализации. Все электрические подключения проверяйте индикаторной отверткой перед касанием.
Технические тонкости и внешние факторы
Помните, что температура воздуха напрямую влияет на тягу. Зимой разница температур между улицей и домом выше, поэтому естественная вытяжка работает интенсивнее. Летом же может возникнуть эффект «затыка», когда воздух почти не движется. Также учитывайте влажность: слишком влажный воздух тяжелее, что может незначительно изменить показатели анемометра.
Подбирайте приборы измерения под тип системы. Для гибких воздуховодов с высокой турбулентностью лучше использовать термоанемометры, они точнее фиксируют хаотичные потоки.
Типичные промахи при тестировании
Многие новички пытаются сэкономить время и делают замеры только в одной комнате, полагая, что остальные работают так же. Это ошибка. Из-за неправильной балансировки воздуха одна комната может получать избыток, а другая — остаться без притока.
- Проверка при открытых окнах (создает ложный приток).
- Использование дешевых, некалиброванных приборов.
- Игнорирование замера в «мертвых зонах» помещений.
- Отсутствие проверки системы на разных скоростях вентилятора.
- Забывают проверить герметичность соединений в скрытых зонах.
Финансовая сторона вопроса
Стоимость проверки зависит от того, кто ее проводит. Профессиональная диагностика включает в себя использование дорогого оборудования и выдачу официального акта. Я решил арендовать профессиональный анемометр для своего объекта вместо покупки дешевого китайского датчика, который врал на 30%. Это сэкономило мне нервы и время.
| Статья расходов | Своими руками | С мастером (профи) | Экономия |
|---|---|---|---|
| Аренда приборов | 1 000 руб. | Включено в стоимость | — |
| Расходники | 500 руб. | 500 руб. | 0 руб. |
| Работа по замеру | 0 руб. | 5 000 — 15 000 руб. | 5 000+ руб. |
| Составление акта | 0 руб. | 2 000 руб. | 2 000 руб. |
| 1 500 руб. | 7 500 — 17 500 руб. | 6 000 — 16 000 руб. |
Эксплуатация и регламент обслуживания
После успешной проверки система требует ухода. Составьте график очистки фильтров: в городских условиях это раз в 3 месяца, в загородных домах — раз в полгода. Проверку эффективности вентиляции рекомендую повторять раз в год, особенно перед началом отопительного сезона.
Соблюдайте правила эксплуатации: не заставляйте мебель вплотную к приточным решеткам. Это нарушает распределение воздуха и создает зоны застоя, где может появиться плесень.
Профессиональные методы аудита
Если стандартная проверка не выявила проблему, но в помещении все равно душно, стоит обратиться к более сложным методам. Тепловизионное обследование позволяет увидеть «мостики холода» и места, где холодный приточный воздух уходит через щели в стенах, не доходя до жилой зоны.
| Метод | Оборудование | Точность | Стоимость |
|---|---|---|---|
| Базовый замер | Анемометр | Средняя | Низкая |
| Дымовой тест | Дымогенератор | Высокая (утечки) | Средняя |
| Тепловизор | Тепловизор | Высокая (потери) | Высокая |
| Аэродинамический аудит | Станция замера | Эталонная | Очень высокая |
| Визуальный тест | Лист бумаги | Низкая | Бесплатно |
Ответы на популярные вопросы
Какие нормы расхода воздуха в квартире?
Обычно ориентируются на 30 м3 на одного человека в час или кратность 0.5–1.0 для жилых комнат. Точные данные всегда указаны в вашем проекте вентиляции.
Что делать, если тяги нет совсем?
Первым делом проверьте обратные клапаны и фильтры. Если они чисты, ищите засор в основном канале или проверьте работоспособность вытяжного вентилятора.
Как часто проверять вентиляцию?
Полноценный аудит с анемометром достаточно делать раз в год. Визуальную проверку и чистку фильтров — ежеквартально.
Чем заменить анемометр при быстрой проверке?
Можно использовать ароматические палочки или дым от благовоний. По направлению и скорости движения дыма можно понять, работает ли вытяжка, но цифр вы не получите.
Как влияют закрытые двери в комнаты на эффективность?
Очень сильно. Если дверь закрыта и в комнате нет приточного клапана или щели под дверью (перетока), вытяжка перестанет работать, так как воздуху неоткуда будет заходить в помещение.
