Вентиляция в газовой котельной нормы и правила монтажа

Организация правильного воздухообмена в помещении с газоиспользующим оборудованием — это первоочередная задача при обустройстве системы отопления. Вентиляция в газовой котельной: основные требования безопасности и нормы жестко регламентируют параметры притока и вытяжки для предотвращения скопления взрывоопасной смеси и продуктов сгорания. Монтаж системы средней сложности занимает от 2 до 4 рабочих дней, а стоимость качественных комплектующих вместе с проектными работами варьируется от 30 000 до 70 000 рублей. Ошибки в проектировании или установке могут привести к отказу в пуске газа со стороны проверяющих органов. Грамотное устройство вентиляции обеспечивает не только безопасность, но и эффективную работу котла, предотвращая «задыхание» горелки.

Базовые требования и нормативная база проектирования

Перед началом любых работ я всегда внимательно изучаю категорию помещения. Для частных домов котельные обычно относятся к категории «Г» по пожарной опасности. Основные нормы вентиляции котельной прописаны в СНиП 42-01-2002 и СП 62.13330.2011. Эти документы устанавливают, что расчет вентиляции газовой котельной должен базироваться на принципе трехкратного обмена воздуха в час. Также необходимо учитывать объем воздуха, требуемый для самого процесса горения топлива.

Сроки согласования проекта в газовой службе могут растянуться на 2–4 недели, поэтому подготовку документов стоит начинать заранее. Технадзор проверяет наличие паспорта котельной и соответствие фактического исполнения проектным чертежам. Без соблюдения этих формальностей получить разрешение на эксплуатацию газового оборудования невозможно. Я рекомендую заранее получить все необходимые допуски, если работы проводятся в многоквартирном доме или на промышленном объекте.

Комплектация системы и выбор материалов

Для создания надежной системы требуются материалы, устойчивые к температурным перепадам и воздействию продуктов сгорания. Я использую только сертифицированные элементы, так как безопасность газового оборудования не терпит экономии на качестве. Приточно-вытяжная вентиляция требует точного подбора сечения каналов.

Основные материалы для монтажа:

• Трубы из оцинкованной стали (толщина от 0,5 мм) для вытяжных каналов.
• Пластиковые ПВХ-трубы (только для притока воздуха снаружи).
• Вентиляционные решетки с регулируемыми жалюзи.
• Обратные клапаны для предотвращения обратной тяги.
• Огнестойкий герметик для заделки стыков (выдерживающий до 250°C).
• Хомуты и шпильки для надежного крепления труб к стенам.
• Утеплитель для наружных участков труб (минеральная вата или вспененный полиэтилен).
• Датчики загазованности и электромагнитные клапаны отсечки газа.

Ниже представлена таблица с примерным расходом материалов и их стоимостью для стандартной котельной площадью 6–8 м².

Техническое оснащение для проведения монтажных работ

Установка вентиляции требует наличия профессионального инструмента. Особое внимание я уделяю измерительным приборам, так как без них невозможно подтвердить кратность воздухообмена. Для пробивки отверстий в капитальных стенах часто требуется аренда установки алмазного бурения, если стены выполнены из армированного бетона.

Подготовительные мероприятия на объекте

Работу я начинаю с полной очистки зоны монтажа от строительного мусора и пыли. Это важно, так как пыль может попасть внутрь газового котла при сверлении стен. Сначала я выполняю разметку мест установки приточных и вытяжных отверстий согласно проекту. Приток обычно располагается в нижней части стены (не выше 30 см от пола), а вытяжка — в верхней зоне (не ниже 20 см от потолка). Для защиты финишной отделки я использую полиэтиленовую пленку и малярный скотч, закрывая стены и само отопительное оборудование.

Работа с конструкциями и проверка существующих каналов

Пробивка отверстий — самый трудоемкий этап. Помню случай из практики, когда в старом доме вентиляционные каналы котельной были забиты строительным мусором еще со времен постройки. Мне пришлось потратить целый день только на расчистку шахты. При подготовке поверхности важно обеспечить идеальную герметичность примыканий гильз к стенам.

Я всегда проверяю тягу в существующих каналах перед монтажом новых элементов. Для этого использую анемометр или, в крайнем случае, тонкую полоску бумаги. Если тяга недостаточна, необходимо искать причину: засор, малая высота трубы над кровлей или отсутствие притока. Герметизация стыков выполняется цементным раствором с последующей обработкой швов полиуретановым герметиком для исключения подсоса воздуха из других помещений.

Этапы установки вентиляционного оборудования

Соблюдение последовательности действий гарантирует, что СНиП вентиляция котельная будет полностью соблюден. При выполнении работ я обязательно использую средства индивидуальной защиты: перчатки, защитные очки и респиратор при сверлении бетона. Электробезопасность обеспечивается подключением инструмента через УЗО.

1. Проектирование схемы воздухообмена. На этом этапе я рассчитываю диаметры труб исходя из мощности котла (обычно 1 кВт мощности требует 8 см² площади сечения канала при естественной вытяжке). Время этапа: 4–6 часов.
2. Монтаж приточного отверстия. Устанавливаю гильзу в нижней части стены. Важно сделать небольшой уклон в сторону улицы (3–5 градусов), чтобы конденсат не стекал внутрь помещения. Время этапа: 2 часа.
3. Установка вытяжного канала. Монтирую вертикальную трубу. Вытяжка должна выходить выше конька крыши, чтобы исключить влияние ветрового подпора. Время этапа: 5–8 часов.
4. Монтаж вентиляционных решеток. Креплю решетки на входе и выходе. Внутренняя решетка притока должна иметь сетку от насекомых. Время этапа: 1 час.

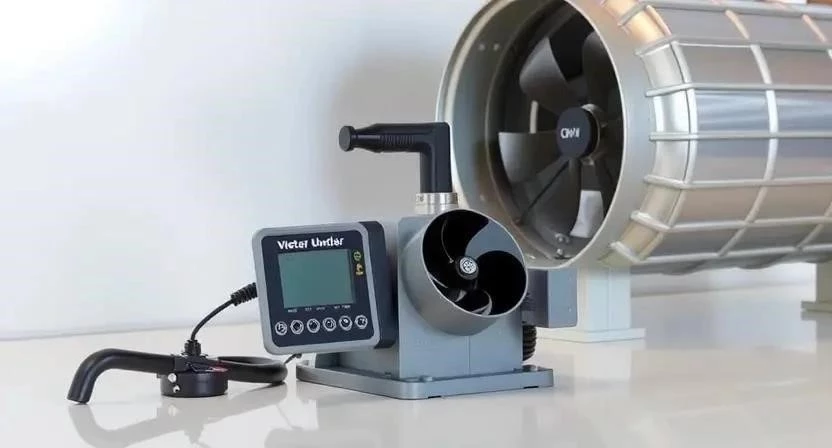

5. Установка принудительных вентиляторов. Если естественная вентиляция не справляется, монтирую канальный вентилятор во взрывозащищенном исполнении. Время этапа: 3 часа.
6. Герметизация стыков. Все соединения труб промазываю термостойким герметиком и стягиваю хомутами. Время этапа: 2 часа.

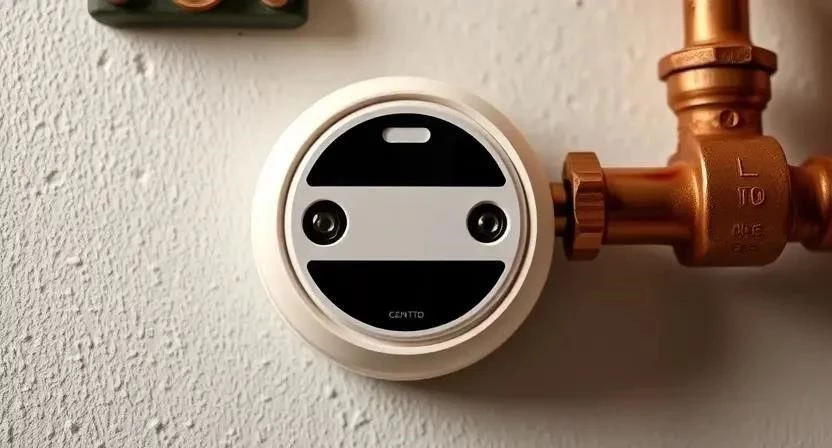

7. Установка датчиков контроля газа. Монтирую датчик CO и датчик метана. Датчик CO ставлю на уровне человеческого роста, датчик метана — под потолком. Время этапа: 2 часа.
8. Проверка кратности воздухообмена. Замеряю скорость воздуха анемометром. При объеме котельной 15 м³ вытяжка должна удалять не менее 45 м³ воздуха в час. Время этапа: 1 час.
9. Тестирование системы. Проверяю работу при разных режимах котла и при закрытых дверях. Время этапа: 1 час.
10. Оформление акта приемки. Подписываю документы у представителя газовой службы. Время этапа: зависит от технадзора.

Технологические тонкости и эксплуатационные особенности

Температура наружного воздуха напрямую влияет на тягу: зимой она избыточна, а летом может практически исчезнуть. Поэтому устройство вентиляции должно предусматривать возможность регулировки, но без полного перекрытия каналов. Еще один нюанс — совместимость материалов труб. В продуктах сгорания газа содержится сера, которая при соединении с конденсатом образует слабую кислоту. Я рекомендую использовать нержавеющую сталь марки AISI 316 или качественную оцинковку, иначе трубы проржавеют через 3–4 года.

Высота вылета вытяжки над кровлей — критический параметр. Если труба находится ближе 1,5 метров к коньку, она должна быть выше него на 500 мм. Если расстояние от 1,5 до 3 метров — вровень с коньком. Несоблюдение этого правила приведет к тому, что при определенном направлении ветра дым будет задувать обратно в котельную.

Распространенные промахи при самостоятельном монтаже

Многие владельцы домов совершают фатальные ошибки, пытаясь сэкономить. Помню, как на одном объекте я увидел вентиляционный канал, забитый ветошью. Хозяин объяснил это тем, что «из котельной дует холодом». Это категорически запрещено правилами пожарной безопасности.

Типичные ошибки новичков:

1. Заглушение или заклеивание вентиляционных отверстий в зимний период.
2. Использование гофрированных алюминиевых труб для вытяжки (они быстро прогорают и негерметичны).
3. Неправильное расположение: когда приток и вытяжка находятся рядом, воздух идет по короткому пути, не проветривая все помещение.
4. Отсутствие вентиляционного зазора под дверью (минимум 2 см), если приток организован из соседнего помещения.
5. Объединение вытяжки котельной с общедомовой вентиляцией или кухонной вытяжкой.
6. Использование пластиковых труб для вытяжного канала горячего воздуха.
7. Отсутствие заземления металлических воздуховодов, что может привести к накоплению статического электричества.

Финансовые затраты и экономическая эффективность

Стоимость работ зависит от региона и сложности конструкции. Выполнение монтажа своими руками позволяет сэкономить на оплате труда мастера, но требует покупки или аренды дорогого инструмента. Ниже приведен расчет стоимости для стандартного проекта.

Регламент обслуживания системы вентиляции

После завершения монтажа эксплуатация системы требует регулярного внимания. Я советую проводить чистку решеток от пыли и паутины не реже одного раза в квартал. Перед каждым отопительным сезоном обязательна проверка тяги. Особое внимание уделяйте датчикам CO: у них есть срок службы (обычно 2–5 лет), по истечении которого сенсор подлежит замене. Проверяйте герметичность стыков труб, особенно в местах прохода через перекрытия, так как здание может давать усадку, нарушая целостность соединений.

Современные решения для повышения эффективности

Естественная вентиляция не всегда стабильна. В последнее время я все чаще устанавливаю системы принудительного подпора воздуха, которые синхронизированы с работой горелки котла. Популярным решением становится установка рекуператоров, которые позволяют подогревать приточный холодный воздух за счет тепла выходящего потока. Это значительно снижает затраты на отопление самой котельной. Автоматика может управлять заслонками, увеличивая кратность воздухообмена только тогда, когда котел работает на полную мощность, и снижая её в режиме ожидания.

Ответы на популярные вопросы владельцев

Какой должен быть минимальный размер вентиляционного зазора в двери?
Согласно нормам, если приток воздуха осуществляется через дверь из соседнего помещения, площадь зазора или подрезки в нижней части двери должна быть не менее 0,02 м². Обычно это щель высотой 2–2,5 см по всей ширине дверного полотна.

Можно ли объединять вентиляцию котельной с жилыми комнатами?
Нет, это категорически запрещено. Вентиляционные каналы котельной должны быть полностью автономными. Это исключает попадание угарного газа в спальни или гостиную при возникновении обратной тяги или аварии на газовом оборудовании.

Как проверить тягу самостоятельно без приборов?
Лично я проверяю тягу с помощью тонкого листа бумаги, приложенного к вытяжной решетке. Он должен «прилипнуть» к ней и удерживаться за счет потока воздуха. Использовать открытый огонь (спички, зажигалки) в газовой котельной для проверки тяги опасно и запрещено правилами.

Что делать при срабатывании датчика CO?
При срабатывании сигнализатора необходимо немедленно перекрыть кран подачи газа, открыть все окна и двери для проветривания и покинуть помещение. Помню случай, когда датчик спас жизнь целой семье: из-за обледенения оголовка трубы угарный газ пошел в дом. После проветривания нужно вызвать аварийную газовую службу для выявления причин утечки или неисправности дымохода.

Нужна ли принудительная вытяжка, если есть окно?
Наличие окна с форточкой является обязательным требованием для естественного освещения и аварийного проветривания, но оно не заменяет расчетную систему вентиляции. Принудительная вытяжка устанавливается только в том случае, если естественный воздухообмен не обеспечивает требуемую кратность (3 объема в час) из-за конструктивных особенностей здания.

Какие требования предъявляются к вентиляционной решетке на улице?
Решетка должна располагаться на высоте не менее 2 метров от уровня земли, чтобы её не занесло снегом. Она должна быть защищена козырьком от осадков и иметь сетку с ячейкой около 5–10 мм для защиты от птиц и грызунов.
