Создание правильного микроклимата в квартире требует точного управления потоками воздуха. Вентиляция в умном доме: сценарии автоматизации и выбор оборудования позволяют поддерживать свежесть без постоянного ручного открытия окон. Монтаж полноценной системы занимает от 2 до 5 дней в зависимости от сложности. Стоимость реализации варьируется от 15 000 рублей за базовый набор до 500 000 рублей за профессиональную приточно-вытяжную установку с рекуперацией. Правильный подход к автоматизации исключает появление плесени и избавляет от утренней сонливости из-за избытка углекислого газа.
Особенности подготовки к автоматизации
Сложность системы зависит от выбранного оборудования. Простой вариант с вытяжным вентилятором потребует минимум навыков, а установка ПВУ с рекуперацией потребует знаний в области аэродинамики и электроники. Я рекомендую внедрять автоматику на этапе проектирования или капитального ремонта. Это позволит скрыть все кабели в стенах и правильно расположить воздуховоды. Если делать это в готовом интерьере, придется использовать открытую прокладку или кабель-каналы, что портит вид.
Комплектующие для системы климат-контроля
Для работы автоматики потребуется набор датчиков и исполнительных механизмов. Важно выбирать устройства, поддерживающие один протокол связи, чтобы избежать покупки десяти разных хабов.
- Датчик CO2 (углекислого газа) для жилых комнат.
- Гигростат (датчик влажности) для санузла и кухни.
- Термостат для контроля температуры притока.
- Контроллер умного дома (хаб).
- Реле для управления питанием вентиляторов.
- Сервоприводы для управления заслонками.
- Кабель UTP или специализированный силовой кабель.
- Соединительные клеммники и расходные материалы.
| Название | Количество | Примерная цена | Назначение |
|---|---|---|---|
| Датчик CO2 Zigbee | 2 шт. | 4 000 руб. | Мониторинг качества воздуха |
| Умное реле | 3 шт. | 1 500 руб. | Включение/выключение вентиляторов |
| Датчик влажности | 2 шт. | 1 200 руб. | Контроль сырости в санузлах |
| Сервопривод заслонки | 2 шт. | 3 000 руб. | Регулировка потока воздуха |
| Контроллер/Хаб | 1 шт. | 5 000 руб. | Центр управления системой |
Инструментарий для монтажа
Инструменты должны быть надежными, чтобы не повредить хрупкие платы датчиков или прорезать изоляцию кабеля. Для настройки программной части обязательно наличие ноутбука с выходом в интернет.
- Мультиметр для проверки напряжения.
- Набор отверток (крестовая, плоская).
- Перфоратор с бурами под диаметр кабеля.
- Стриппер для быстрой зачистки проводов.
- Ноутбук для прошивки и настройки ПО.
- Строительный уровень для ровной установки датчиков.
- Кабельные стяжки и изолента.
Разметка и подготовка пространства
Места установки датчиков определяются исходя из движения воздушных масс. Я обычно размещаю датчики CO2 на высоте 1,5 метра от пола. Важно держать их подальше от окон, дверей и прямых потоков из приточных отверстий. Иначе приборы будут показывать заниженные значения, и вентиляция просто не включится. Перед началом работ я застилаю мебель и пол защитной пленкой, чтобы строительная пыль не попала в электронику.
Подготовка поверхностей и монтаж коммуникаций
Сначала я устанавливаю подрозетники под датчики и контроллеры. После этого прокладываю кабельные трассы к вентиляционным установкам. Особое внимание уделяю проверке целостности каналов — любые заломы или дыры в трубах снижают эффективность системы. Все отверстия в стенах после прокладки кабелей заделываю гипсом или герметиком, затем грунтую поверхность перед финальной отделкой. Это предотвращает сквозняки внутри стен, которые могут исказить показания термостатов.
Пошаговый алгоритм настройки автоматизации
Процесс внедрения умной вентиляции делится на физический монтаж и программную настройку. Каждый этап требует проверки, чтобы не искать ошибку в конце.
- Выбор экосистемы (Home Assistant, Apple HomeKit или Xiaomi Mi Home) — 2 часа.
- Установка датчиков качества воздуха в спальнях и гостиной — 4 часа.
- Подключение реле и сервоприводов к вентиляционной установке — 6 часов.
- Синхронизация всех датчиков с центральным контроллером — 2 часа.
- Создание сценария по CO2: при превышении 800 ppm скорость вентилятора растет — 1 час.
- Настройка гигростата в ванной: включение вытяжки при влажности выше 65% — 1 час.
- Интеграция датчиков открытия окон: вентиляция отключается при проветривании — 1 час.
- Программирование ночного режима: снижение оборотов для тишины — 1 час.
- Настройка сценария очистки: запуск фильтрации при обнаружении смога — 1 час.
- Тестирование триггеров и калибровка датчиков по чистому воздуху — 3 часа.
- Настройка уведомлений на смартфон о загрязнении воздуха — 1 час.
- Проверка герметичности соединений и работы всех заслонок — 2 часа.
Я однажды поставил датчик CO2 прямо под приточным отверстием, и система вообще не включалась, считая, что воздух в комнате идеален. Теперь всегда проверяю точку установки, чтобы датчик видел реальный воздух, которым дышит человек.
Технические тонкости и нюансы
Температурный режим работы датчиков обычно ограничен от 0 до +50 градусов. Сильные сквозняки могут вызвать резкие скачки показаний, что приведет к постоянному включению и выключению вентилятора. Время отклика системы зависит от протокола: Zigbee работает быстрее и стабильнее в больших помещениях, чем Wi-Fi. Я рекомендую использовать Zigbee для всех датчиков, чтобы не перегружать домашний роутер.
Типичные ошибки при установке
Новички часто пренебрегают базовыми правилами, что приводит к сбоям в работе климат-контроля.
- Монтаж датчика CO2 слишком близко к источнику свежего воздуха.
- Игнорирование калибровки датчиков после установки.
- Отсутствие физического ручного переключателя (при сбое хаба вентиляция станет недоступной).
- Выбор слишком мощного вентилятора, который создает избыточный шум.
- Использование дешевых реле, которые начинают «щелкать» при каждом срабатывании.
Забыл предусмотреть ручной выключатель в одном из проектов, и когда завис контроллер, заказчик не мог выключить шумный вентилятор в ванной. Теперь я всегда ставлю параллельный выключатель.
Расчет стоимости реализации

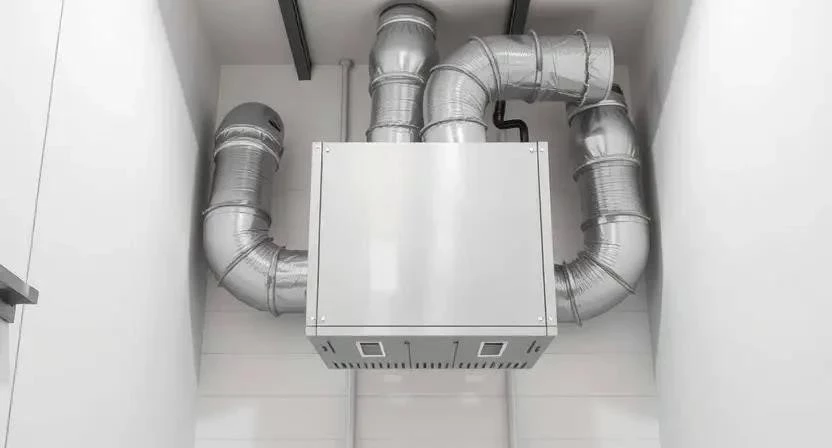

Бюджет зависит от того, насколько глубоко вы хотите автоматизировать процесс. Самый дешевый вариант — это датчики и реле для управления существующей вытяжкой. Премиум-сегмент подразумевает установку ПВУ с рекуперацией и полной автоматизацией заслонок.
| Компоненты | Бюджетный вариант | Средний вариант | Премиум вариант |
|---|---|---|---|
| Оборудование | 15 000 руб. | 60 000 руб. | 250 000 руб. |
| Работа мастера | 5 000 руб. | 20 000 руб. | 70 000 руб. |
| Расходники | 2 000 руб. | 7 000 руб. | 20 000 руб. |
| 22 000 руб. | 87 000 руб. | 340 000 руб. |
| Метод монтажа | Стоимость | Экономия | Риски |
|---|---|---|---|
| Своими руками | Только материалы | от 5 000 до 70 000 руб. | Ошибки в схемах, брак |
| Услуги профи | Материалы + работа | 0 руб. | Гарантия на монтаж |
Сэкономил на кабелях в одном из старых объектов, взял дешевый вариант без экранирования. В итоге через месяц пришлось всё переделывать из-за электромагнитных помех, которые сводили датчики с ума.
Безопасность при работе
Все работы с электричеством выполняются при полностью отключенном питании в щитке. При сверлении стен обязательно используйте респиратор и защитные очки. Проверяйте все соединения мультиметром перед подачей напряжения, чтобы избежать короткого замыкания. При работе с химическими герметиками обеспечьте максимальное проветривание помещения.
Регламент обслуживания системы
Автоматика не работает вечно без ухода. Раз в полгода я проверяю работу всех заслонок и очищаю датчики от пыли с помощью сжатого воздуха. Фильтры в приточных установках нужно менять раз в 3-6 месяцев, иначе нагрузка на вентилятор вырастет, а качество воздуха упадет. Также важно обновлять прошивки контроллера для устранения багов в сценариях.
Альтернативные способы обновления воздуха
Если полноценный монтаж труб невозможен, можно использовать бризеры с автоматикой. Это компактные приборы, которые врезаются в стену и подают очищенный воздух. Еще один вариант — автономные рекуператоры, которые работают локально в каждой комнате. Традиционное проветривание проигрывает автоматике в энергоэффективности, так как зимой вы теряете тепло, а летом запускаете в дом пыль и шум.
| Триггер (условие) | Действие системы | Ожидаемый результат |
|---|---|---|
| CO2 > 800 ppm | Увеличение скорости притока | Снижение уровня CO2 до 400-600 ppm |
| Влажность > 65% | Включение вытяжки на максимум | Быстрое удаление пара, защита от плесени |
| Открытие окна | Отключение ПВУ | Экономия электроэнергии, отсутствие сквозняков |
| Время 23:00 — 07:00 | Переход в «Тихий режим» | Комфортный сон при минимальном притоке |
| Датчик дыма = Alarm | Полное отключение вентиляции | Предотвращение распространения огня по трубам |
Ответы на частые вопросы
Какой датчик важнее всего для вентиляции?
Безусловно, датчик CO2. Именно он определяет реальную потребность в свежем воздухе, в отличие от таймеров или ручного управления.

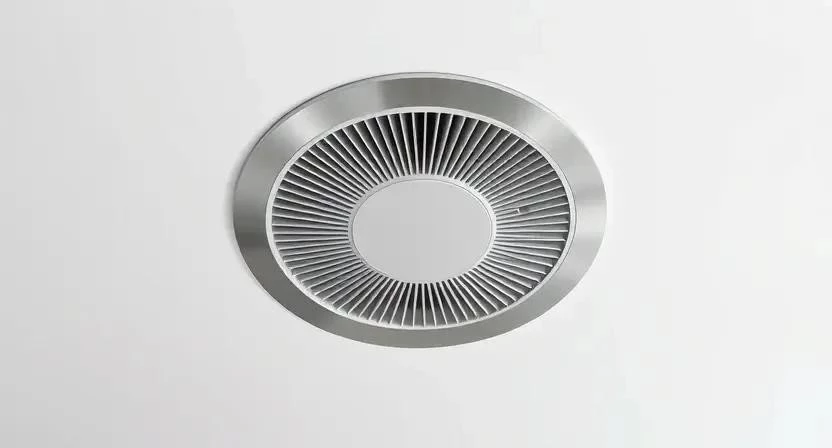

Можно ли автоматизировать старую вытяжку?
Да, достаточно установить умное реле в разрыв цепи питания вентилятора и добавить датчик влажности или CO2.
Помогает ли умная вентиляция от плесени?
Помогает, так как гигростат включает вытяжку сразу при повышении влажности, не давая конденсату скапливаться на стенах.
Как влияет автоматизация на счета за электричество?
Счета могут немного вырасти из-за работы датчиков, но общие затраты на отопление снижаются, так как система не выстуживает дом при проветривании.
Что делать, если интернет пропал — будет ли работать вентиляция?
Если использовать локальный контроллер (например, Home Assistant), все сценарии будут работать автономно без интернета.
Какой протокол связи выбрать: Zigbee или Wi-Fi?
Я рекомендую Zigbee. Он потребляет меньше энергии, создает стабильную сеть и не нагружает ваш основной Wi-Fi роутер.
Нужен ли отдельный контроллер или достаточно хаба?
Для простых сценариев достаточно хаба производителя. Для сложных связок из разных брендов нужен полноценный контроллер.
Как часто нужно калибровать датчики CO2?
Раз в полгода или после каждой замены фильтров, чтобы убедиться в точности показаний по уровню чистого уличного воздуха.
