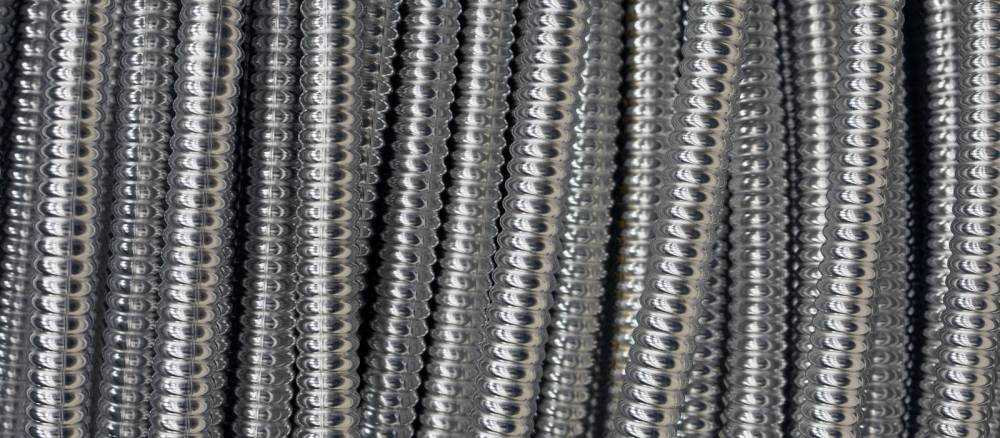

Трубы отопления из гофрированной нержавеющей стали

Особенности и характеристики

Существует несколько разновидностей гофрированных нержавеющих труб. Для бытовых коммуникаций и наиболее востребованных промышленных нужд в основном применяются изделия с диаметрами 1,5, 2, 2,5, 3,2 см. Но на самом деле выпускаемых диаметров гораздо больше. Встречаются до 1 метра, которые используются для транспортировки различных веществ на предприятиях. На заказ выполняются трубы любых диаметров, разумеется, по соответствующим ценам.

Уникальная гофрированная конструкция обеспечивает таким трубам высокую гибкость с абсолютно любым радиусом изгиба без сужения потока и деформаций самой трубы. Если её затем разогнуть, то она по-прежнему останется ровной без повреждений. Для её монтажа не требуется дополнительных работ и специальной гибочной оснастки. Нужны только соединительные фитинги и крепёжные элементы.

Стальные гофрированные трубы сохраняют своё рабочее состояние в широком диапазоне температур. Минимальная температура -50С, и поэтому они пригодны для транспортировки низкотемпературных субстанций, например жидкого азота. Верхняя температура до +110С (при кратковременном воздействии до +150С) и то потому, что пластиковые кольца фитингов большую не выдерживают. А сами трубы переносят нагрев до +800С. Эти изделия ценятся ещё за то, что без последствий выдерживают перепады давления. Максимальный показатель — до 50 атмосфер, но изделия хорошего качества могут выдержать удар до 210 атмосфер.

Преимущества

  • Прочность и продолжительная эксплуатация;
  • Гибкость и способность выдерживать гидроудары и температурные перепады, сохраняя при этом свои геометрические параметры;
  • Устойчивость к коррозии, если не подвергать воздействию агрессивных веществ;
  • Надёжность — не требуют постоянного обслуживания (периодически надо проверять и заменять пластиковые кольца фитингов), такие трубы можно располагать за стенами из гипсокартона, натяжными потолками и отделочными панелями, которые не надо будет разбирать для ремонта коммуникационной системы;
  • Гофротрубы внутри не зарастают отложениями, поэтому не надо применять системы очистки; возможна длительная эксплуатация без потери первоначальных свойств;
  • Удобство транспортировки, хранения, монтажа;
  • Экологическая безопасность;
  • Устойчивость к повреждениям от грызунов и плесени.

Недостатки

  • Толщина стенок небольшая, поэтому имеется риск механических повреждений в местах, подверженных сильным ударам; в некоторых случаях приходится устанавливать защитный кожух;
  • Имеет высокую теплоотдачу — в системах отопления это качество хорошо подходит для радиаторов, а на участках подачи теплоносителей трубы надо защищать теплоизоляцией для сбережения энергии;
  • Сложность в очищении гофрированной поверхности — одной тряпкой не обойтись, нужна и щётка;
  • Неустойчивость к некоторым веществам, подверженность к электрохимической коррозии — поэтому при монтаже в таких местах применяются нейтральные защитные экраны, а для защиты от блуждающих токов делается заземление и диэлектрические прокладки;
  • Вид не самый привлекательный, поэтому лучше их прятать за отделочными панелями, а на радиаторы из таких труб устанавливать декоративные защитные панели.

Выполнение монтажа нержавеющей гофрированной трубы для отопления

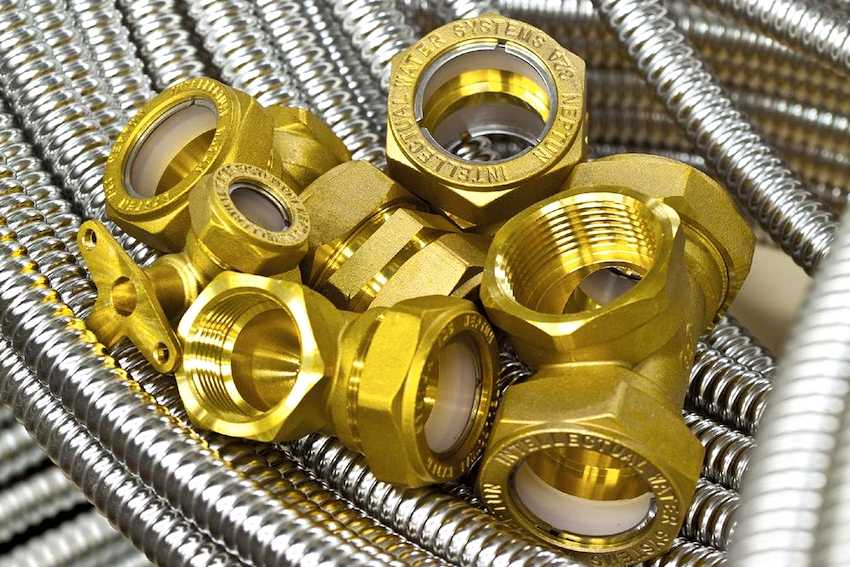

Разновидности фиттингов

Данный вид труб обладает не только прекрасными эксплуатационными характеристиками, но и прост в сборке трубопровода. Для этого достаточно иметь ключ и фитинги, нужно только подобрать нужный вид: крестовину, уголок или тройник и начать процесс соединения.

Если гофрированная нержавейка была выбрана для монтажа систем отопления, нужно помнить о нескольких ключевых нюансах. В первую очередь, не рекомендуется злоупотреблять гибкостью данного изделия, т.к. многоразовое сгибание может привести к появлению трещин или протечек. Поэтому, придав необходимую форму один раз, видоизменять ее повторно нежелательно.

Соединение трубы с фитингом

Монтаж трубопровода из гофрированной нержавейки представляет собой способ соединения ключевых элементов коммуникации при помощи компрессионных фитингов.

Главное различие – в фитинге для гофр отсутствует штуцер (патрубок для соединения трубопровода, вентилей и прочих деталей жидкостных и газовых передаточных и преобразующих систем). Обжим производится благодаря внутренней прокладки фитинга. Прежде чем запустить систему, необходимо провести тестовый запуск и определить, нет ли в месте соединения течи. Если монтажные работы будут проведены правильно – гофрированный металл прослужит долго, оставаясь прочным и износостойким.

Процесс монтажа можно представить таким образом:

  • ПЕРВЫЙ ШАГ. Подключение фитингов к сантехприборам выполняется с помощью уплотнителей, которые должны входить в комплект. Далее проверяется гайка со стороны подключения – она не должна быть затянута.
  • ВТОРОЙ ШАГ. Обрезается труба любым подходящим инструментом (желательно для этого использовать специальный роликовый труборез). После нужно проверить, кромка получилась ровной или же с заусенцами. Если результат отрицательный – выполняется коррекцию изделия.
  • ТРЕТИЙ ШАГ. Отрезок трубы вставляется в фитинг и тщательно затягивается накидная гайка.
  • ЧЕТВЕРТЫЙ ШАГ. Трубе придается подходящая конфигурация, после она крепится к стене с помощью специальных крепежей.
  • ПЯТЫЙ ШАГ. По завершению процесса установки подается вода. Таким образом можно проверить работоспособность трубы в условиях высокого давления. В случае протечки – гайки, упомянутые выше, нужно подтянуть. На этом процесс монтажа завершен.

Порядок монтажа гофрированных нержавеющих труб

Подобным способом выполняется переход с обычной трубы на гофрированную. На стояк или отвод крепится подходящий фитинг, а с другой его стороны вставляется гофрированная нержавейка после чего затягивается кольцо. Здесь даже не потребуется специальные переходники.

Следует помнить при установке гофрированного трубопровода, что этот материал гибкий. Крепежные элементы нужно устанавливать чаще, чем, когда прокладывается привычная форма трубопровода. Поэтому не стоит экономить на покупке фиксаторов – лучше устанавливать их в 2 раза чаще, и перерасход бюджета не превысит 350 руб. при средней протяжности отопительной линии.

 В этом видео можно увидеть, насколько прост самостоятельный монтаж гофрированных нержавеющих труб:

Популярные производители труб с гофром

На российском рынке в основном представлены компании из Южной Кореи:

  • Kofulso. Безусловно самая известная компания в своем роде. Профессионалы говорят, что она производит изделия наилучшего качества, да и появилась фирма на рынке самой первой. Такая популярность не могла не сказаться на стоимости продукции, но она стоит того.
  • Lavita. Изделия этой компании служат достаточно хорошо, однако иногда возникают проблемы с фитингами (2-3 раза на 100 экземпляров). В некоторых случаях при затяжке кольцо из металла прорезает стенку, но и стоят эти трубы дешевле первого варианта.
  • Hydrosta. Стоит примерно столько же, сколько и Lavita. От владельцев поступают жалобы на фитинги, они протекают примерно в 5-7 разах на 100 штук.
  • Neptun. Довольно новая компания на нашем рынке, полноценных отзывов о ней пока что нет.
  • Meibes. К качеству продукции этой компании претензий нет, но цена изделий слишком высокая при таких же параметрах, что и у других производителей.

Есть у гофрированных труб один неявный плюс: пока что их не подделывают. Скорее всего, это происходит из-за того, что для производства требуется специальное оборудования, а технология изготовления достаточно сложна. С другой стороны, рынок нержавеющих труб с гофром только начал развиваться и ажиотажа на эти изделия пока что не наблюдается.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

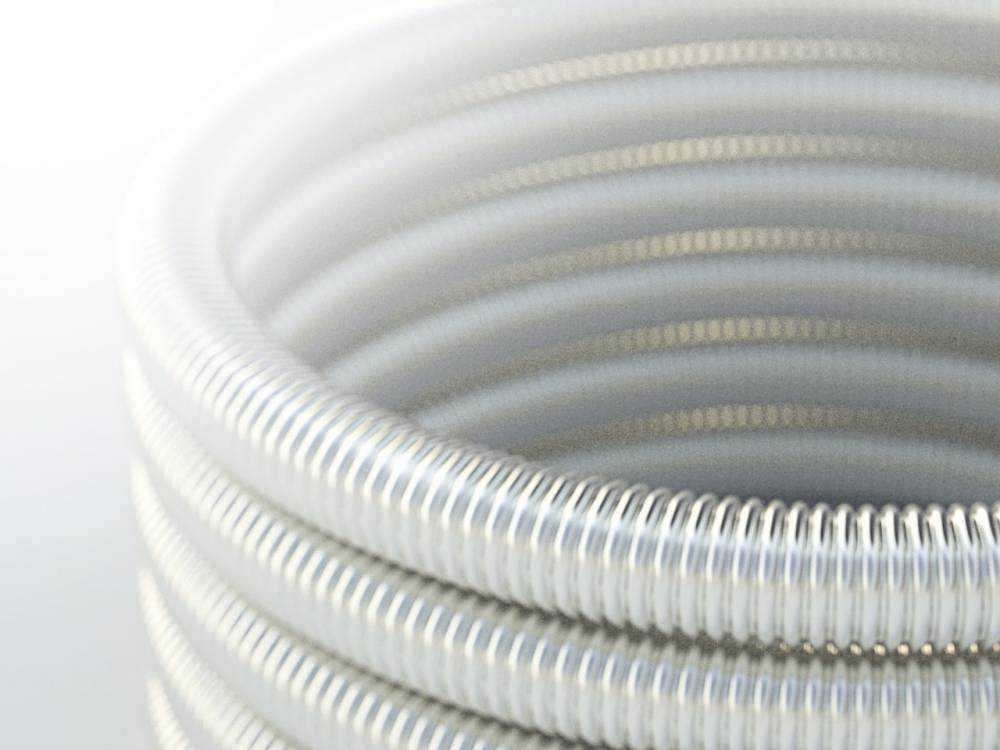

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интереснознать. Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества

  1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
  2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
  3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

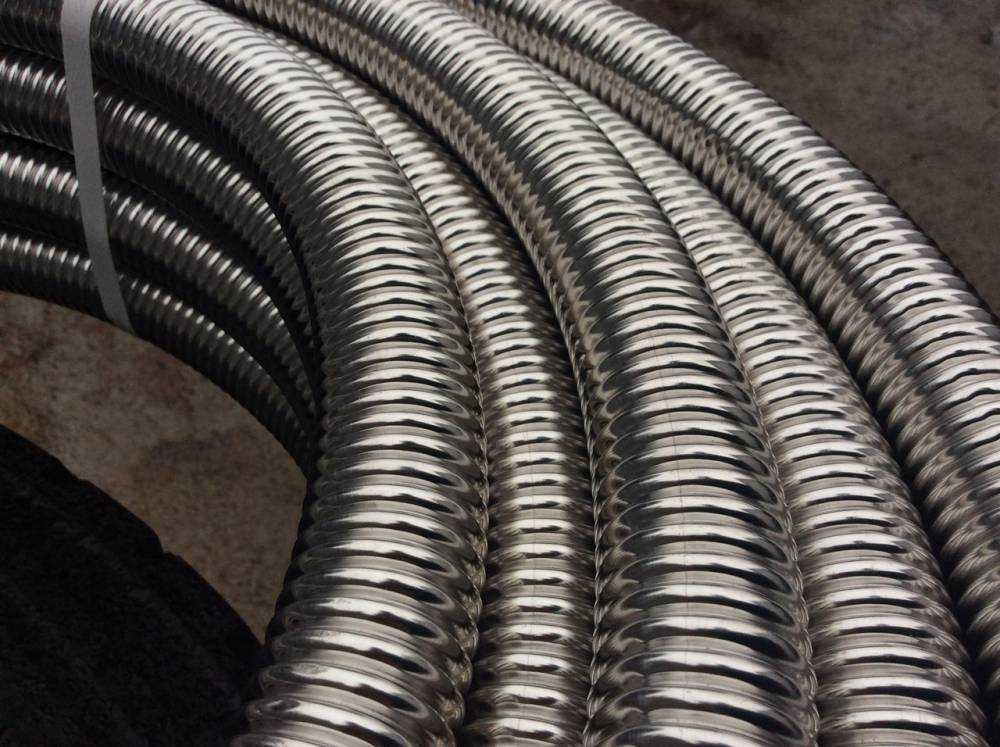

Этапы производства гофрированной трубы из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

  1. Формируют трубу, используя специальную ленту из стали.
  2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
  3. Надежность швов проверяют на специальной лазерной установке.
  4. Формируют гофру с применением специальных валов разнообразного диаметра.
  5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
  6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
  7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Это интересно: Прозрачная эпоксидная смола для заливки — материал для творчества

Положительные и отрицательные стороны

Причина привлекательности трубопроводов из нержавеющей гофры – их многочисленные достоинства:

  • материал трубы не подвержен коррозии;
  • судя по техническим характеристикам, изделие спокойно выдерживает перепады температуры и давления, гидроудары и не разрушается при замерзании теплоносителя;
  • труба спокойно гнется руками без нарушения проходимости, поэтому часть традиционно используемых фитингов (отводов) стала не нужна;
  • монтаж – проще не бывает. Больше ни один вид материала не собирается так просто и быстро, как гофра для труб отопления;
  • гладкая внутренняя поверхность: благодаря этому сопротивление трению потока жидкости снижено до минимума, проходное сечение не будет «зарастать»;
  • по заверениям производителя срок службы гофротрубы при эксплуатации в пределах рабочих характеристик неограничен;
  • вес практически такой же, как у некоторых полимерных труб.

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии

В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами. Ремонт системы также не будет представлять особой сложности

В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

  • Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
  • Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
  • Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
  • Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
  • Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
  • Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Обзор производителей и стоимость

Существует несколько компаний, занимающихся изготовлением гофрированной продукции. Каждая предлагает свои уникальные технологии и инновации, еще больше развивая данную область. Ознакомимся с самыми популярными компаниями.

Лавита

Страной-производителем является Южная Корея.

Компания выпускает продукцию для:

  • газоснабжения;
  • горячего и холодного водоснабжения;
  • систем отопления и кондиционирования.

Выпускаемая продукция делится на 2 класса:

  1. HF. Визуально привлекательные и технически безопасные трубы. По показателю прочности их можно сравнить с металлом, в то же время они остаются гибкими.
  2. HFP. Это гибкие трубы, предполагающие защитную ПЭ-оболочку. Используются для подземной укладки коммуникаций или в тех случаях, когда изделия впоследствии будут обрабатываться цементом или известью. Кроме того, с их помощью можно реализовать подводку газа.

Особенность продукции заключается в том, что используются диэлектрические фитинги (вставки), в результате чего система не будет пропускать электрический ток. Для уплотнительных колец завод-изготовитель дает гарантию 30 лет.

Kofulso

Южнокорейский завод Kofulso — один из мировых лидеров по производству гофрированных труб. На территории России продукция используется не так давно, с ее помощью строятся и ремонтируются трубопроводы в производственных и жилых помещениях.

Изделия Kofulso имеют следующие достоинства:

  1. Длительный период службы. Для их изготовления используется высоколегированная нержавеющая сталь.
  2. Пластичность и жесткость. Гидравлические удары изделиям не страшны.
  3. Стойкость к микроорганизмам. В ходе эксплуатации на внутренних поверхностях не будет образовываться плесень или грибок.
  4. Эстетичность. Продукция легко впишется в интерьер.
  5. Доступность.

На данный момент купить трубы в Москве от завода Kofulso можно от 108 рублей за метр.

Цены на гофрированные трубы Kofulso

гофрированные трубы Kofulso

Hydrosta

Страна-изготовитель — Южная Корея. Выпускаемая продукция имеет высокое качество и стабильные технические характеристики. Гофрированные изделия производятся из стали марки SUS 304. Фитинги изготавливаются из латуни ЛС63.

В ходе производства может сохраняться чистый вид изделия, то есть без покрытия. Также выпускаются варианты с полимерной оплеткой различных цветов. Производитель указывает, что продукция способна прослужить не меньше 50 лет.

Преимущества продукции:

  1. Не страшна «разморозка». В зимнее время они отогреваются также просто, как изделия из стали.
  2. Не нужна очистка. Речь идет о трубопроводах для питьевой воды. Ими можно пользоваться сразу после монтажа.
  3. Легкость монтажа. Благодаря гибкости и малому весу трубопроводы прокладываются очень просто.
  4. Простая обработка. Если нужно порезать изделие, для этого подойдет обычный ручной труборез.

Труба 20 мм обойдется в 200 рублей за 1 метр.

Цены на гофрированные трубы Hydrosta

труба Hydrosta

Meibes

Основана компания была в Германии в далеком 1961 году. Выпускаемая продукция может иметь диаметр от 12 до 40 и выдерживает температуру до +200°C. Показатель рабочего давления варьируется от 4 до 16 бар.

Изделия этой фирмы широко востребованы, и с их помощью собираются гелиосистемы, системы отопления и питьевые трубопроводы. Ключевая особенность бренда — наличие соединения FixLock, что позволяет применять его многократно.

Стоимость — за 1 метр от 378 рублей.

Цены на гофрированные трубы Meibes

гофротруба Meibes

Neptun

Neptun IWS — Московская компания, выпускающая гофрированную продукцию из высоколегированной нержавеющей стали. С ее помощью обустраиваются инженерные коммуникации: система отопления, горячее или холодное водоснабжение, водяной теплый пол.

Нередко продукция применяется для прокладки электрических сетей, причем реализовано это может быть как в горизонтальной, так и вертикальной плоскости.

Выпускаемая продукция делится на 4 типа:

  1. Отожженные. Характеризуются высокой гибкостью, что дает возможность собирать системы со сложной конфигурацией.
  2. Неотожженные. Имеют больший показатель жесткости, поэтому подходят для прямых участков и протяженных магистралей. Распространяются в бухтах от 10 до 100 метров.
  3. Отожженные в желтой оболочке. Такие изделия подойдут для систем внутреннего газоснабжения. Также с их помощью подключается газовое оборудование.
  4. Отожженные в белой оболочке. Применимы для систем водоснабжения. Изделия легко гнуть, к тому же они отличаются эстетичным внешним видом.

Стоимость за 1 метр начинается с 270 рублей.

Монтаж фитингов для гофрированных труб

Процедура состоит из двух основных этапов – подготовки необходимого оборудования и непосредственно монтажа.

Этап первый. Подготовка необходимого оборудования

Начать следует с того, что в обязательном порядке нужно подготовить инструменты для фиксации фитингов и обрезки гофрированных труб. Так, минимальный «набор» должен включать в себя следующие инструменты:

  • труборез (он позволит обрезать трубы такого типа с обеспечением ровного среза и сохранением прежней формы);

инструменты для развальцовки торцов;
инструмент, с помощью которого будут запрессовываться фитинги для гофрированной нержавеющей трубы;
затяжные ключи (их можно заменить обжимным приспособлением).

Также отметим, что монтаж водопроводной системы должен производить опытный специалист, а при установке газовой инженер-монтажник должен как минимум присутствовать на месте работы.

Этап второй. Установка

Сразу оговоримся, что процедура установки такая же, как в случае с обычными медными или любыми другими трубами. Если, к примеру, применяется фитинг с уплотнителем, то процедура выглядит примерно следующим образом: после снятия гайки проверяется уплотняющее кольцо; если с ним все в порядке, то гайка накручивается обратно приблизительно на полтора-два оборота. После этого фитинг вставляется в трубу до упора, а сама гайка окончательно закручивается.

Для установки таких элементов, которые не имеют уплотняющих деталей, необходимо сначала снять гайку и извлечь оттуда полукольца, выполненные из латуни. Затем гайка надевается на трубу, причем резьба в этом время должна быть направлена к соединительному элементу. Полукольца на деваются на кольца гофрированной трубы (точнее, на первое от края), гайка подводится таким образом, чтобы эти полукольца оказались внутри нее. В конце гайка наворачивается и затягивается.

Видео – Как соединяются гофрированные трубы из «нержавейки»

Также во время монтажа необходимо придерживаться ряда важных требований. Рассмотрим их.

  1. Нельзя для монтажа использовать такие фитинги, которые в дальнейшем могут подвергнуться процессу ржавления.
  2. Число сгибаний/разгибаний, рекомендуемое производителем, превышать также не стоит – его нужно сделать минимальным.

Перед фитингом из латуни, расположенном на подводящей водопроводной либо отопительной трубе (если та изготовлена из черного металла), необходимо в обязательном порядке врезать водяной фильтр.
Еще нержавеющую гофрированную трубу не рекомендуется подвергать воздействию электротока (любого его типа).
Перед монтажом гофра проверяется на предмет наличия напряжения кручения.
При установке труб необходимо следить за тем, чтобы они не контактировали с черным металлом, который, как известно, со временем ржавеет. Для фиксации нужно использовать элементы, выполненные из цветного металла или пластика.

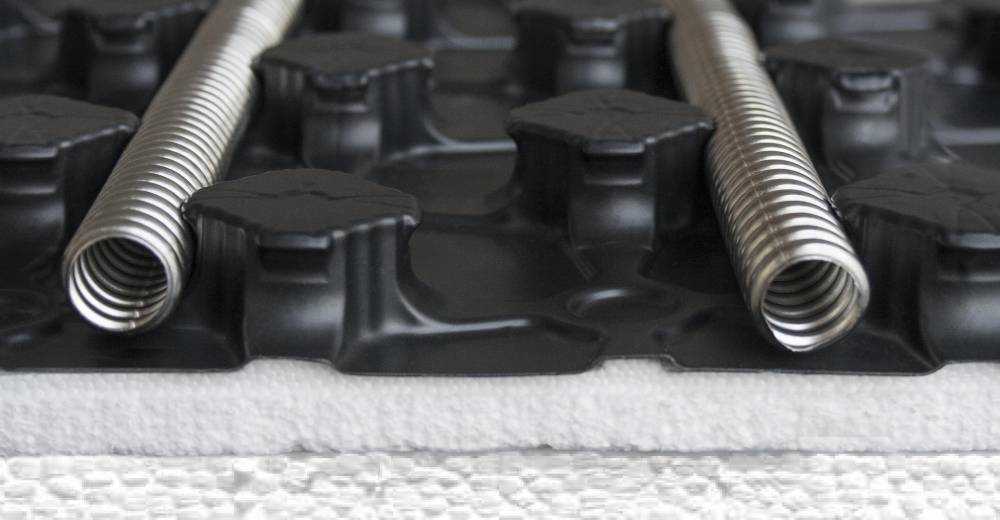

Если обустраивается система «теплого пола», то нужно использовать лишь цельные отрезки труб. Ни о каких дополнительных соединениях над поверхностью пола речи быть не может!
Наконец, перед установкой трубы рекомендуется тщательно осмотреть, чтобы убедиться, что на них нет видимых дефектов (перегибов, вмятин и так далее).

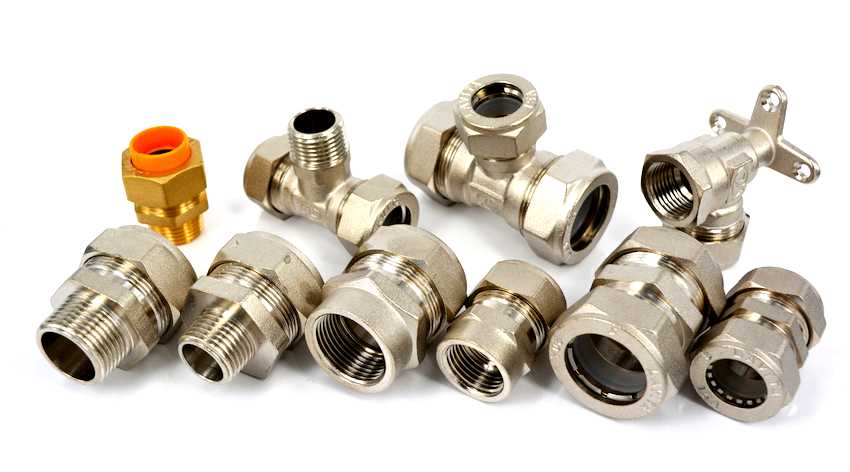

Фитинги для гофрированной трубы из нержавеющей стали

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений

Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:

  • обеспечивают герметичность в местах соединения трубопровода;
  • играют роль переходников между трубами разных диаметров;
  • меняют траекторию прокладки и позволяют улучшить уже существующую систему;
  • регулируют поток жидкости в сетях;
  • дают возможность увеличить протяженность системы без прекращения ее работы;
  • позволяют создавать новые ветки в любой системе во время ее функционирования.

Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.

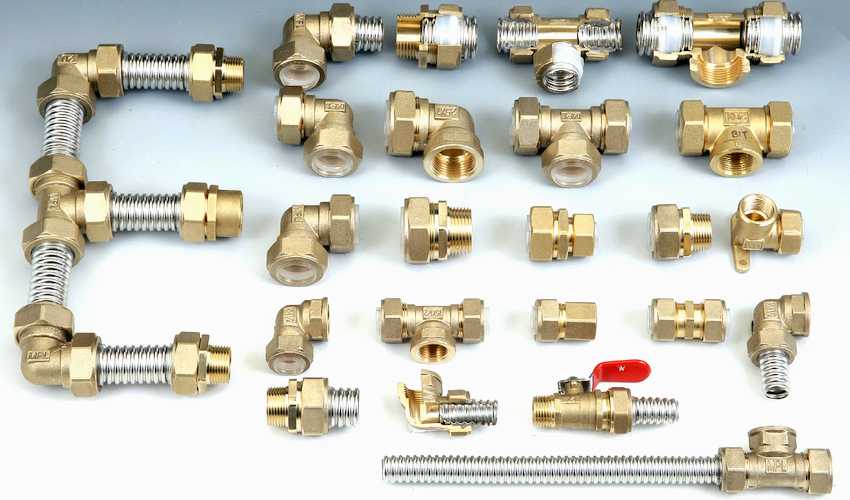

Виды фитингов для гофрированной нержавеющей трубы

Существует большой ассортимент фитингов. Условно их делят на две основные группы:

Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина

  1. Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
  2. Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.

Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.

В зависимости от выполняемых функций арматуру разделяют на такие типы:

  • соединительная муфта – служит для состыковки прямых отрезков;
  • переходник – используют для сращивания труб разных диаметров;
  • поворотный угол – помогает изменить геометрию трубопроводной системы;
  • заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
  • тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
  • крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.

Фитинги условно делят на две основные группы: бесшовные и электросварные

Особенности выбора гофрированных труб

Перед покупкой следует определить, какие нужны размеры по длине и диаметру, чтобы установить гофру в нужном месте. Затем проверить тип соединения на оборудовании. Фитинги продаются отдельно. Их размеры нормализованы и выполняются точно под диаметр труб.

На самой трубе выполнить маркировку набивкой невозможно. Ее наносят на упаковку краской. Следует внимательно изучить предлагаемый товар. Даже если вам надо не 50 м – стандартная упаковка для бытовых труб, а всего 3 м, упаковку следует осмотреть.

Изготовление теплого водяного пола требует специальных навыков. Лучше пригласить бригаду профессионалов. Если делать утепление пола самостоятельно, то надо создать эскиз системы, рассчитать количество всех фитингов по типоразмерам. Затем отдельно рассчитать длину трубы гибкой гофрированной водопроводной для разводки отопительной системы по дому. И мягких гофр, укладываемых по напольное покрытие. Короткие трубы нельзя удлинять под полом. Надо все гайки выводить наружу. Прокладки и соединения требуют постоянного контроля герметичности и периодической замены уплотнителей.

Диаметр гофры под вытяжку подбирается в соответствии с диаметром выходного отверстия вентиляционного оборудования. Нужная длина берется одним куском. Гайки бронзовые или пластиковые устанавливаются с прокладками. Они зажимают торец трубы и накручиваются на ответную деталь оборудования и вытяжной шахты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
