Пустотные плиты перекрытий

Какой вес допустим для плит перекрытия в квартире

Планируя красивый ремонт в квартире, если она не новая, правильно будет снять ветхую теплоизоляцию полов, да и само напольное покрытие лучше сменить. Далее нужно прикинуть вес всего этого добра.

Новые элементы пола лучше подбирать в приблизительно таком же весе. Потому как если подобрать в большем, вполне возможно, что старое перекрытие может не выдержать.

Устанавливая тяжёлые предметы в старых квартирах, будьте осторожны. Доверьте дело профессионалу, пусть посчитает, какой вес выдерживает плита перекрытия в квартире. И помните, интеримарные нагрузки отличаются от статических.

Статические нагрузки постепенно ведут к провисанью плиток. А интеримарная нагрузка только проверяет антаблемент на прочность. Не стоит игнорировать их в надежде, что всё будет хорошо. Иначе ремонт поломанного перекрытия станет в копеечку.

Допустимая нагрузка на плиту перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

  • Статической
  • Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Помимо этого, тип нагрузок зависит от способа их распределения:

  • Равномерные
  • Сосредоточенные
  • Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

Все нормы расчетов и их необходимость для каждого типа перекрытий и построек (зданий) регламентировано специальными документами СПиПами. Расчет по примеру можно без труда найти в справочной литературе.

Главные преимущества использования пустотелых панелей перекрытия

Основными достоинствами, которыми отличается пустотелая плита, считаются:

  1. Уменьшенный вес. При одинаковых размерах пустотной плиты и цельной панели вес первой будет меньше. Наличие пустот не оказывает влияния на снижение запаса прочности, но при этом многопустотные изделия меньше нагружают фундаментную основу здания.
  2. Более доступная стоимость. Цена пустотных плит перекрытия значительно ниже стоимости монолитных панелей, потому как в процессе производства используется меньший объем бетона, что и позволяет сократить производственные затраты.
  3. Улучшенные звуко- и теплоизолирующие свойства. Благодаря наличию пустот образуется воздушная прослойка, которая находится внутри бетонного массива и обеспечивает высокие эксплуатационные свойства.
  4. Сокращённые временные затраты на строительство. Монтажные работы с использованием любого размера пустотных плит осуществляются в довольно сжатые сроки, особенно если сравнивать с возведением монолитной железобетонной конструкции с применением опалубки.
  5. Большой сортамент плит перекрытия. У производителей имеется приличный размерный ряд продукции, где изделия отличаются по параметрам и характеристикам. Большой выбор стандартных размеров позволяет подобрать различные плиты для возведения перекрытий сложных конструкций.

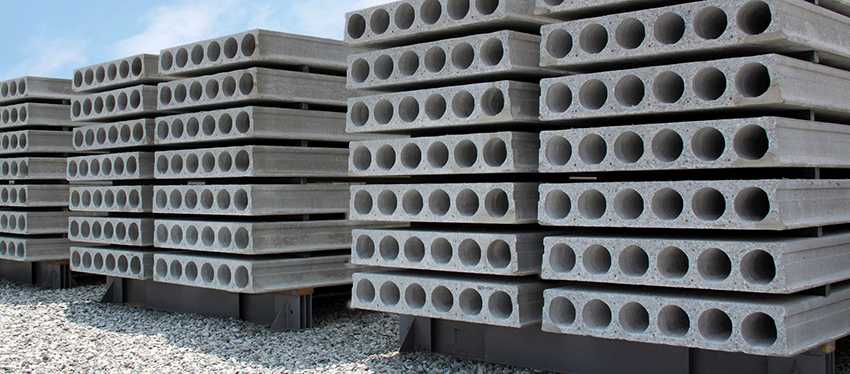

Отверстия в панелях повышают тепло- и звукоизоляцию здания

Основные положительные и отрицательные моменты использования плит

Другие преимущества, которыми отличаются разного размера многопустотные плиты перекрытий:

  1. Внутренние сквозные отверстия можно использовать для прокладки разного рода коммуникаций и при этом не придётся подготавливать для них специальные штробы.
  2. Повышенная устойчивость железобетонных изделий к колебаниям влажности и температуры окружающей среды.
  3. Способность противостоять вибрационным нагрузкам, что даёт возможность применять плиты для строительства зданий в регионах с повышенной сейсмической активностью. При соблюдении норм строительства здание способно выдержать толчки амплитудой 8-9 баллов.
  4. Ровная поверхность панелей облегчает проведение внутренних отделочных работ после завершения строительства.
  5. Минимальная подверженность многопустотных изделий усадке.
  6. Повышенная стойкость бетона к проявлению коррозионных процессов.

Используя плиты перекрытия можно сэкономить время на строительстве

Помимо перечисленных преимуществ, строители также выделяют и тот факт, что при применении пустотелых плит перекрытия отпадает нужда в монтаже дополнительных опорных стоек. Несмотря на такое количество преимуществ, плиты также имеют и некоторые негативные стороны.

Так, большой вес бетонной плиты приводит к тому, что потребуется дополнительно использовать в строительстве грузоподъёмную технику. Вследствие того, что нужно заказывать манипулятор, во-первых, необходимо обеспечить ему достаточного размера строительную площадку, во-вторых, нужно будет внести в смету статью дополнительных расходов.

Кроме того, прежде чем начинать строительство, понадобится вычислить несущую способность пустотных плит перекрытия и прикинуть возможную максимальную нагрузку. При этом обязательно нужно учитывать величину воздействия как статического, так и динамического характера, а также вычислить нагрузочную способность стен.

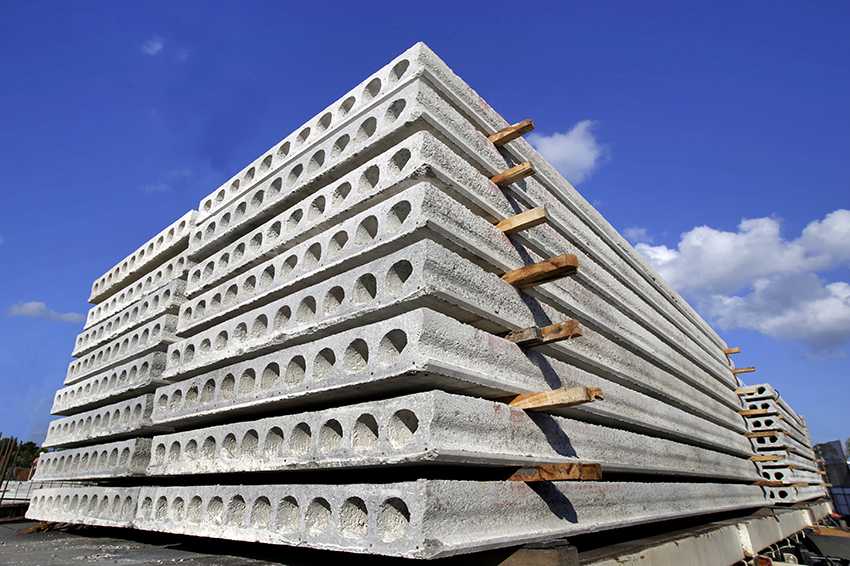

Плиты перекрытия устойчивы к изменениям влажности и температуры

Укладка плит

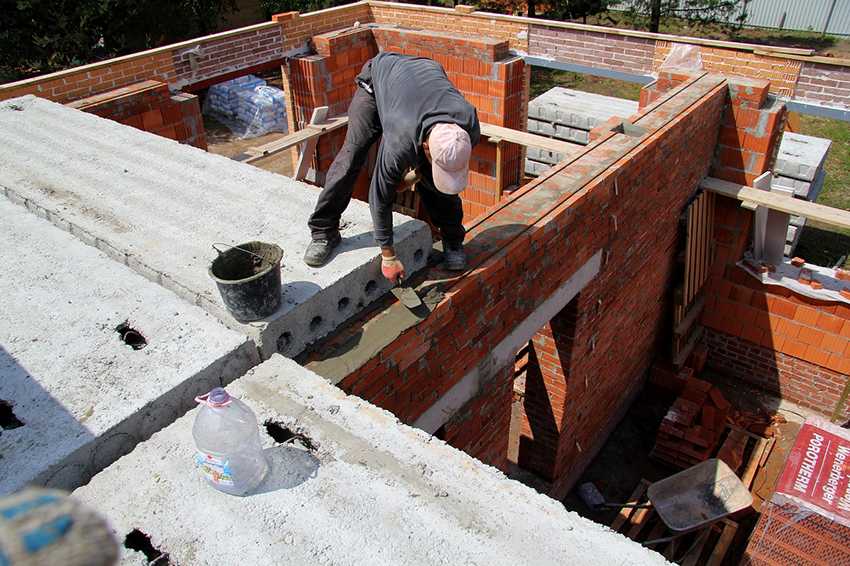

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

ПКЖ 6 плита покрытия ребристая

Общаа информация

Ребристая плита ПКЖ 6 в основном используется при строительстве бесчердачных зданий промышленного типа. Этот строительный элемент применяется в сложных инженерных проектах, так как благодаря наличию рёбер, способен выдерживать повышенные нагрузки. Примером являются атомные электростанции, цеха. Ребристые плиты с успехом заменяют плоские панели там, где они не подходят по своим характеристикам. Внешне представляют собой прямоугольную крупноразмерную панель с рёбрами, расположенными в продольном направлении перпендикулярно ей. В поперечном сечении образуют букву «П». Для соединения с другими элементами снабжаются закладными деталями. Могут применяться в районах со значительной сейсмической активностью, регионах с температурой самой холодной пятидневки до -40 градусов.

Маркировка

Марка прописывается на торцевой или продольной грани изделия. Она содержит краткие сведения о плите в виде условных обозначений, дату производства, наименование производителя, отметку ОТК. Условные обозначения характеризуют категорию ЖБИ — «плита крупноразмерная железобетонная». Цифра после букв относит плиту к одной из 5 марок данного типа изделий. Марки различаются по максимальной нагрузке, армированию. Максимальная нагрузка на марку 2 — 430 кг./м3.

Материалы и производство

Плиты ПКЖ 6 выпускаются по Серии ПК 01106. Основным материалом служит бетон с гарантированной прочностью на сжатие В15. Морозостойкость и влагоустойчивость такого строительного ресурса определяются проектом, но не должны быть ниже F150 и W2. Армирование панельной части происходит сварными сетками, рёбер — плоскими сварными каркасами. Метод соединения — контактная точечная сварка. По концам продольных рёбер привариваются закладные детали. Они служат для анкеровки к несущим конструкциям. Изделие снабжается металлическими петлями, предназначенными для монтажа.

В качестве арматуры используются гладкие стержни, а также рифлёные, холоднотянутая проволока периодического профиля. После прохождения всех производственных стадий плита поступает в отдел технического контроля, где оценивается её соответствие нормативным характеристикам.

Транспортировка и хранение

При хранении плиты укладываются в правильные горизонтальные ряды. На расстоянии 5 см. от концов изделий должны находиться деревянные подложки

При транспортировке применяются меры предосторожности против разрушения плиты

Размеры и характеристики ПКЖ 6

Размеры и характеристики ПКЖ 6 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.

  • Длина: 5 970 мм.
  • Ширина: 1 490 мм.
  • Высота: 300 мм.
  • Вес: 1,5 т.
  • Объем: 0.700 м³
  • ГОСТ: Серия ПК 01-106

Доставка ПКЖ 6

Доставка плит ПКЖ 6 осуществляется собственным транспортом в г. Москва, Московская , Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке ПКЖ 6 необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия ПК 01-106 разрешено только в горизонтальном положении в спецтранспорте

При погрузке/разгрузке запрещено перемещать плиты по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем нескольких плит одновременно.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

ПКЖ 6 цена в Москве

ПКЖ 6 цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать фундаменты напрямую от производителя . Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

Наш осуществляет свою деятельность с октября 2003 года.

Купить плиты ПКЖ 6 на заводе ЖБИ

Выгодно купить ПКЖ 6 без посредников на . Новые ПКЖ 6 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

– профессионал в области производства железобетонной продукции!

Разновидности и обозначение элементов перекрытий высотой 30 см

Высота – это самая главная отличительная черта

Плиты ребристые уменьшенной высоты, составляющей 30 сантиметров, отличаются местом расположения, которое находится:

  • в рядах, где применяются типоразмеры изделий, маркируемые П1;
  • в интервале между опорных колонн, где устанавливаются элементы П2;
  • в замкнутом контуре, объединяя капитальные стены и опорные колонны, где осуществляется монтаж продукции, обозначаемой П3.

Маркировка, предусмотренная стандартом, содержит необходимую информацию для заказа продукции:

  • Типоразмер, характеризующий максимальное значение воспринимаемой нагрузки.
  • Тип арматуры.
  • Разновидность бетонного состава.
  • Особенности конструкции, связанные с наличием вентиляционных отверстий, обозначаемых в зависимости от размера цифровым индексом 1, 2 или 3.

Плиты ребристые, маркируемые аббревиатурой П2-АтVЛ-Н-2, расшифровываются следующим образом:

  • П2 – обозначение типоразмера;
  • АтV – типоразмер стальной арматуры;
  • Л – характеризует легкий бетон, из которого изготовлена продукция;
  • Н – буквенное обозначение нормальных условий с отсутствием агрессивных факторов;
  • 2 – свидетельствует о наличии вентиляционного отверстия диаметром 0,7 метра.

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

  • монолитные;
  • сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

  • устройство опалубки;
  • монтаж армирующего каркаса;
  • заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

  • экономия в расходе материалов;
  • отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
  • возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

  • невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
  • большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
  • серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.

По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

  • гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
  • скорость и простота монтажа;
  • возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

пустотные. Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

ребристые. Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плиты Описание
1ПК толщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТ то же, для опирания по трем сторонам
1ПКК то же, для опирания по четырем сторонам
2ПК толщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТ то же, для опирания по трем сторонам
2ПКК то же, для опирания по четырем сторонам
3ПК толщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТ то же, для опирания по трем сторонам
3ПКК то же, для опирания по четырем сторонам
4ПК толщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПК толщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПК толщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПК толщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГ толщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБ толщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

  1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
  2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм Толщина, мм Вес, кг
1170х390 90 65
1370х390 76
1570х390 87
1770х390 100
2370х390 120 154
2570х390 167
2970х390 150 197
3170х390 206
3370х390 227
3570х390 240

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).

Таблица размеров ребристых плит

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
