Что такое швеллер: сортамент, характеристики, сферы применения

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

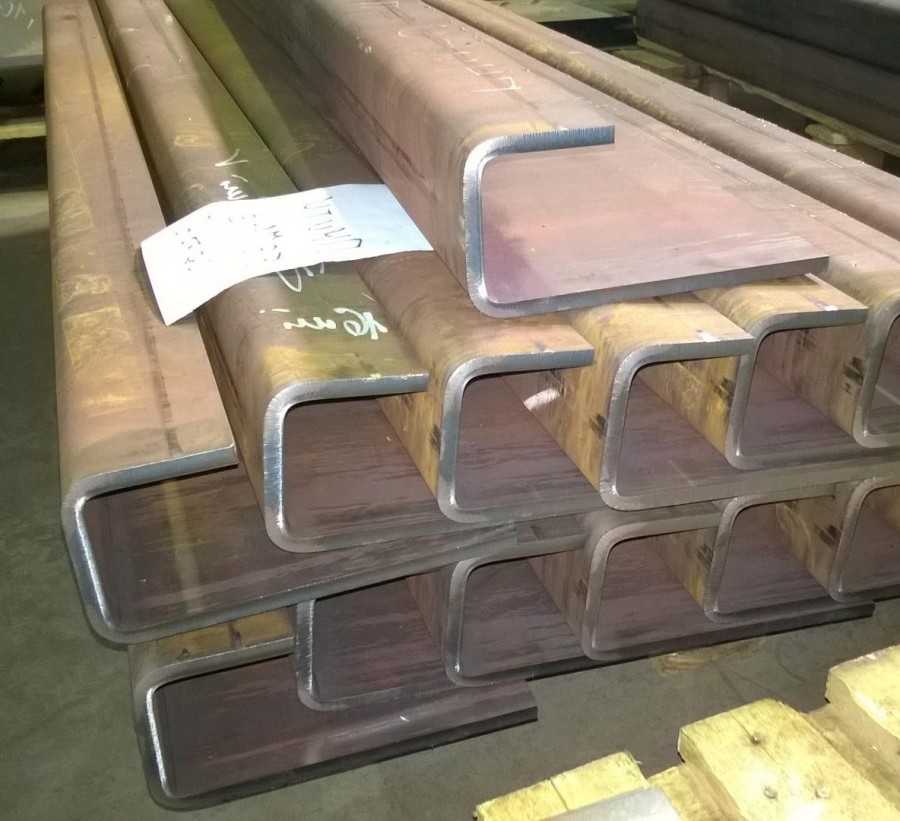

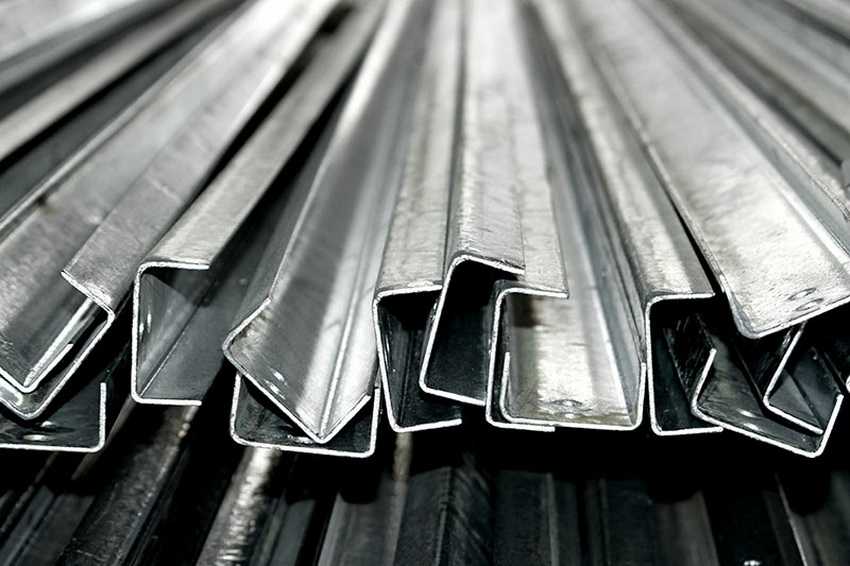

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

  • Сталь углеродистая кипящая и полуспокойная:
    • высота 25-410 мм,
    • длина полок 26-180 мм,
    • толщина 2,0 — 8,0 мм.
  • Сталь углеродистая спокойная и низколегированная:
    • высота 25-310 мм,
    • длина полок 26-160 мм,
    • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

  • высота 32 — 300 мм;
  • длина полок:
    • длинной 22 — 160 мм,
    • короткой 12 — 90 мм,
  • толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

3 Вес одного метра и размеры профиля № 16 по ГОСТ 8240

Весь прокат стандарта 8240 равнополочный (про швеллеры еще часто говорят – равноплечий). Имеется в виду, что полки у профиля одинаковой ширины. Она, как и остальные размеры, зависит от серии изделия, а также от того, основного типоразмера швеллер или это его усиленная модификация. Поэтому у разных видов швеллерных изделий, обозначаемых одним и тем же номером, отличаются форма и площадь сечения, а вследствие этого у них также неодинаковые: удельный вес (масса 1 метра); моменты сопротивления, инерции и статические полусечения; радиусы инерции; расстояния между осями и наружной поверхности стенки. Это отражается на технических характеристиках профиля.

Все остальные размеры поперечного сечения швеллера №16 по сериям указаны в таблице:

Серии швеллера №16

Размеры сечения (за исключением высоты), мм

Ширина полки

Толщина полки

Толщина стенки

Радиус закругления между стенкой и полками с внутренней стороны

Радиус закругления на кромке полки

не более

16У

64

8,4

5

8,5

3,5

16аУ

68

9

5

8,5

3,5

16П

64

8,4

5

8,5

5

16аП

68

9

5

8,5

5

16Э

64

8,4

4,7

11

3,5

16Л

35

5,3

3,4

8

16С

63

10

6,5

10

5

16Са

65

10

8,5

10

5

Примечание. В стандартах и прочей техдокументации на чертежах сечения швеллерного профиля размеры обозначаются следующим образом:

  • высота – h;
  • толщина стенки – s;
  • размеры полок швеллера: толщина – t, а ширина – b;
  • радиусы закругления: на внутренней поверхности профиля – R, а на кромке его полки – r.

Толщина полок первого типа (с наклонной гранью на внутренней стороне изделия) указана и замеряется средняя. То есть посередине между кромкой полки и стенкой профиля. Местоположение этой точки рассчитывается по формуле: (b – s)/2.

Значения площади сечения (взятые из ГОСТ 8240) по сериям (см2): у швеллеров 16У и 16П – 18,1, 16аУ и 16аП – 19,5, экономичных 16Э – 17,85, легких 16Л – 9,04, а у специальных 16С – 21,95 и 16Са – 25,15.

Площадь сечения швеллера16У

Масса одного метра для профилей №16 серий:

  • 14,2 кг – у 16У и 16П;
  • 15,3 кг – 16аУ и 16аП;
  • 14,01 кг – 16Э;
  • 7,1 кг – 16Л;
  • 17,53 кг – 16С;
  • 19,74 кг – 16Са.

Значения веса одного метра и площади сечения являются теоретическими, потому что их рассчитали по формулам, причем для профилей с номинальными размерами. Вычисляя массу одного метра, плотность стального сплава принимали равной величине 7850 кг/м3 (кстати, в стандарте указано эквивалентное значение 7,85 г/см3).

Прокат ГОСТ 8240 выпускают длиной 2–12 м. Стандартом допускается производство профилей длиннее 12 м. Это должны между собой согласовывать заказчик и изготовитель. Швеллеры производят партиями, в которых профили имеют одну из длин:

  • мерную – какую-то определенную, оговоренную в заказе на поставку;
  • кратную мерной;
  • немерную – в пределах регламентируемого стандартом диапазона или не меньше установленной в заказе;
  • ограниченную в границах немерной;
  • мерную с немерными изделиями, количество которых не превосходит 5 % от всей массы поставляемой партии;
  • кратную мерной с немерными изделиями, количество которых не превосходит 5 % от всей массы поставляемой партии.

Сферы применения швеллеров

Поскольку швеллер очень прочен, он находит широкое применение в строительстве и промышленности. При производстве вагонов, кузовов автомобилей, применяют швеллер специального назначения, изготовленный на заказ. При строительстве он идет на возведение несущих конструкций, каркасов, пандусов, подставок, где применения обычной арматуры будет недостаточно.

Нередко применяется как несущая часть в пролетах и перекрытиях в элементах строений, имеющих большую массу или испытывающих большую механическую нагрузку. Также при помощи швеллера усиливают несущие стены, армируют им дверные и оконные проемы.

В частном строительстве швеллер широко используется при возведении погребов, подвалов, ангаров и теплиц. В тех сферах, где нужна легкая конструкция, а также для отделочных работ, соединения стыков, применяют алюминиевые швеллеры.

В частных двух-трехэтажных домах нередко применяют швеллер в качестве подступенников для лестницы, которые сверху зашивают ценными сортами древесины.

Гарантированный срок службы стального швеллера без потери заявленных в документации на него параметров составляет до 20 лет. А если изделие находится в бетоне без доступа воздуха и не окисляется, то этот срок значительно увеличивается.

Что такое швеллер и его виды

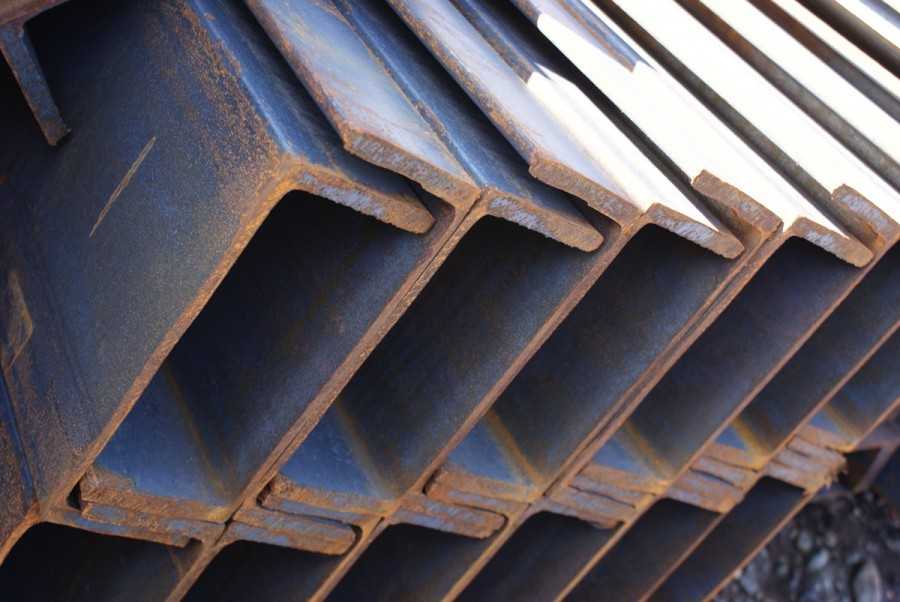

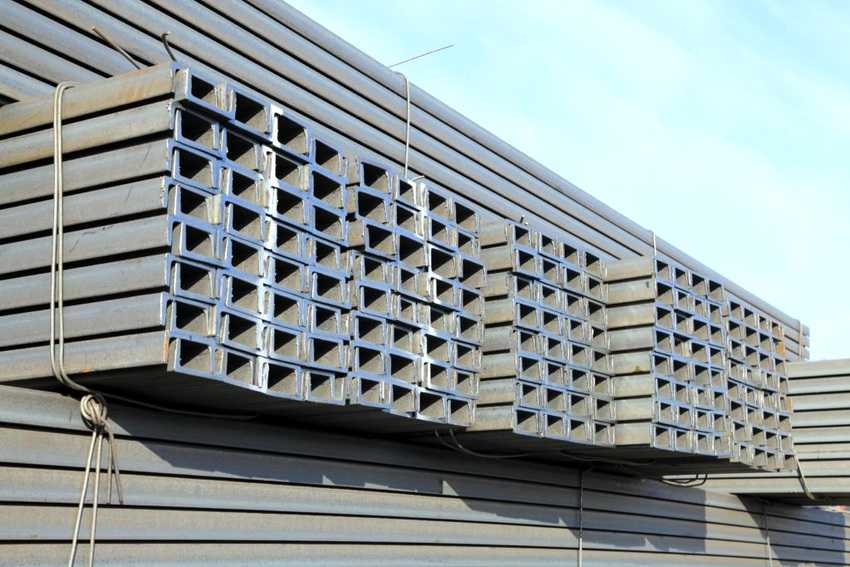

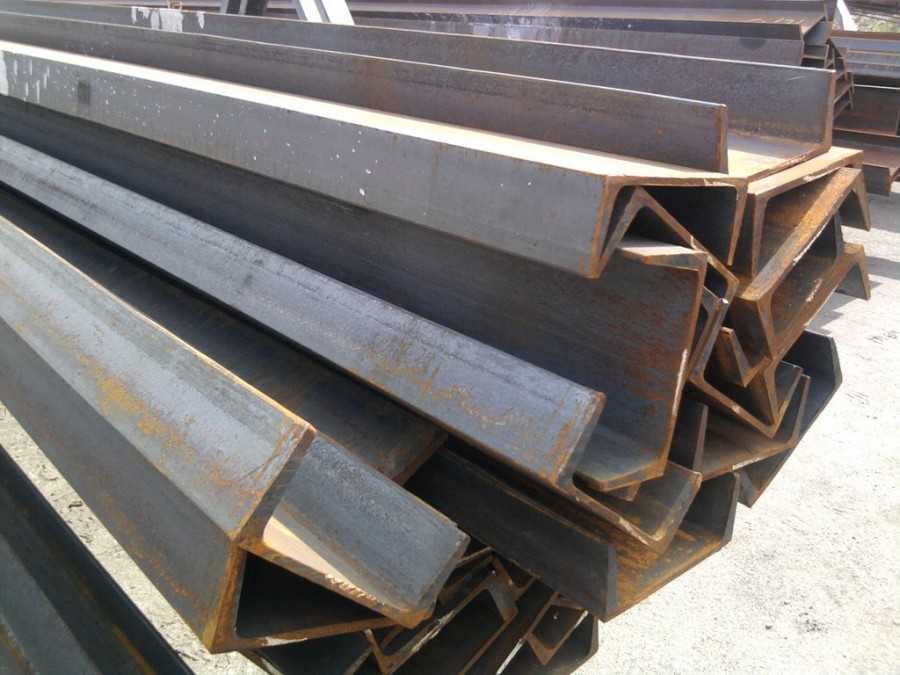

Так выглядит швеллер

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

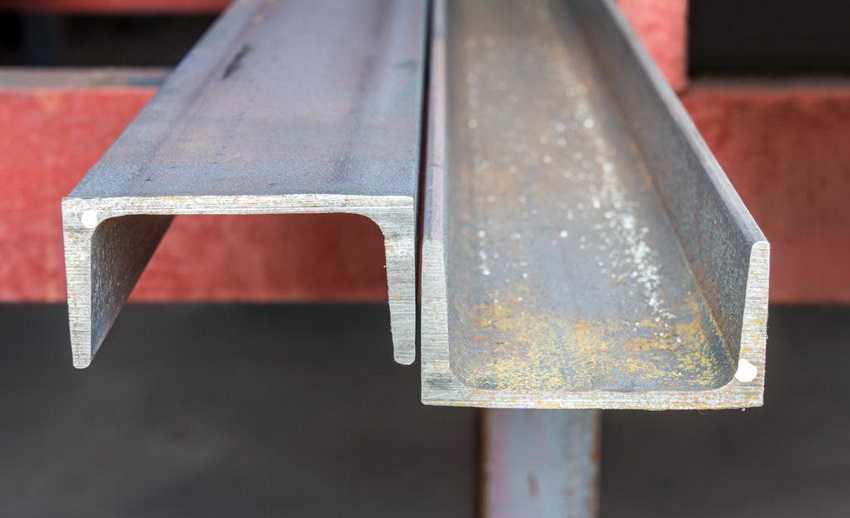

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

Некоторые размеры алюминиевого швеллера

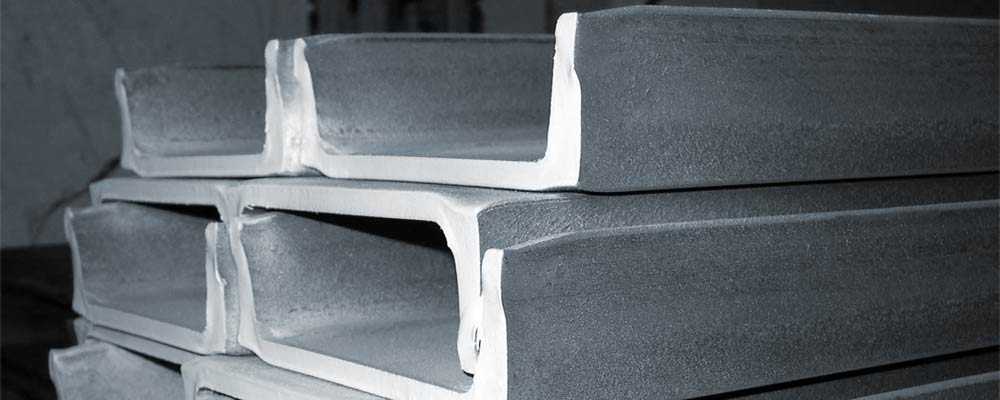

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

  • «П» – указывает на параллельность;
  • «У» – обозначает наличие уклона на гранях;
  • «Э» – свидетельствует об экономичности;
  • «Л» – подразумевает лёгкость;
  • «С» – говорит о специальном назначении профиля.

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

  • h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
  • b – указывает на ширину полок;
  • S – показатель толщины главной стенки;
  • R – определяет радиус закруглённой внутренней части полочки;
  • t – указывает на толщину полок;
  • r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

Общие понятия и виды

Швеллер – это металлический профиль П-образного типа. Сортаменты полностью унифицированы. Их размеры и механические свойства описаны государственными стандартами ГОСТ 8540-92 и ГОСТ 8278-83. Заготовками служат различные бруски, прутки и листовой металл.

Швеллер обладает достаточно выгодной с точки зрения сопротивления материалом формой сечения. По способности выдерживать изгибающую нагрузку он сравним с цельным бруском, но при этом швеллер обладает значительно меньшей массой. Коэффициент использования материала в этом случае увеличивается в 5-8 раз. Это и является главной причиной такого активного спроса на профиль в строительной промышленности.

Виды швеллеров, по аналогии с сортаментами уголков, подразделяют по следующим принципам:

  • Способ изготовления: катанный и гнутый.
  • Тип используемого металла: сталь, алюминиевый и магниевый сплавы.

Остановимся теперь на каждом пункте более подробно.

Гнутые швеллеры

Сортамент типоразмеров гнутого швеллера описывается в государственном стандарте ГОСТ 8278-83. Его технология изготовления заключается в придании заготовке, представляющей собой металлический лист, форму П-образного профиля. Осуществляется это с помощью специальных промышленных прессов и штампов.

Данный процесс отличается своей универсальностью, т.е. возможностью быстрой переналадки оборудования на другой сортамент швеллера. Как правило, это не занимает относительно большого количества времени. При этом само по себе прессовое оборудование не требует наличия больших площадей. Также немаловажный факт – стоимость такого оборудования, которая значительно ниже по сравнению с прокатным.

Особенности:

  • Полки и стенка по длине примерно соизмеримы между собой. В противном случае велика вероятность образования трещин на сгибе листа при сгибании его прессом.
  • Отличаются высокой чистотой поверхности. Причина этому кроется в отсутствии нагрева заготовки и то, что гибка осуществляется давлением на две точки листа.
  • Длина швеллера ограничена размерами формовочной матрицы штампа.
  • Толщина не превышает 4-5 мм. При больших размерах заготовочного листа нарушается плавность процесса, что служит причиной появления микротрещин на поверхности.

Катаные швеллеры

Главным преимуществом получения профиля методом прокатки является его непрерывность. Это в значительной степени повышает производительность процесса изготовления профиля. Количество метров в минуты готового швеллера увеличивается в 8-10 раз по сравнению с гибкой. Обратная сторона медали данной технологии – затруднительная переналадка на другой вид профиля и более высокая стоимость оборудования.

Технология прокатки позволяет применять более массивные заготовки, что дает возможность получать п-образные изделия с большой толщиной стенки. К тому же предварительный нагрев металлического бруска способствует измельчению зерна, которое благоприятно влияет на механические свойства швеллера. Хотя с другой стороны это служит причиной снижения качества поверхности и ухудшения внешнего вида.

Размеры регулируются ГОСТ 8240-92. Согласно ему они подразделяются на следующие категории:

  • С наклонными гранями полок. Угол наклона составляет 8-12 градусов. Обозначается в технической литературе буквой «У».
  • С параллельными гранями полок. Данный сортамент по размерам схож со швеллером с наклонёнными полками, но уступает ему в своих прочностных характеристиках. Происходит это по причине менее гладких переходов между стенкой и полками, что повышает коэффициент концентрации напряжения сечения. Маркируется буквой «П».
  • Швеллер специального назначения. По-другому его называют усиленный. Он отличается более толстой толщиной стенок и увеличенным размером полок. По этой причине профиль имеет большую прочность и жесткость. Как правило, его используют в узлах, от которых требуется повышенная сопротивляемость циклическим нагрузкам. Условно его обозначают буквой «С».
  • Швеллер легкой серии. Значительно уступает всем вышеперечисленным типам как по толщине стенки, так и ширине полке. Он обладает более низкой сопротивляемостью воздействию деформации, и по этой причине его применяют в конструкциях, от которых не требуется повышенная жесткость. Обозначается буквой «Л».
  • Экономичный – по своим размерам и форме занимает промежуточное положение между профилем с наклонными полками и лёгкой серии. Маркируется буквой «Э».

Стальной швеллер — существующий сортамент и особенности изделий различного типа

Один из наиболее востребованных типов сортового металлопроката — стальной швеллер, нашедший применение в различных отраслях народного хозяйства. Производители предлагают значительный сортамент продукции данного типа, производство которого регламентируется целым рядом действующих нормативных документов (ГОСТ).

Вы всегда можете ознакомиться на нашем сайте с актуальными ценами на швеллер.

Назначение и сфера применения

Стальной швеллер представляет собой горячекатаный или холодногнутый профиль, имеющий сечение в виде буквы «П». Применяется в промышленном и гражданском строительстве (включая и монолитное) в качестве одного из основных конструктивных элементов металлоконструкций различного назначения. В зависимости от модификации может применяться в станко- и машиностроении, при производстве автомобилей, вагонов, судов различного класса.

Преимущества изделия

По сравнению с двутавровыми балками стальной швеллер имеет меньшую массу, что делает возможным его применение в конструкциях, к которым предъявляются более жесткие требования по общему весу. Среди его преимуществ можно выделить следующие показатели:

  • Возможность снижения металлоемкости любых конструкций и сооружений, в которых применяется швеллер.
  • Более низкая себестоимость производства (по сравнению с двутавром).
  • Возможность изготовления по различным технологиям.
  • Значительный сортамент, включающий в себя и изделия из специальных серий.

Конечно, используемая форма сечения привела к снижению несущей способности, но существующих технических характеристик вполне достаточно для большой сферы применения.




Особенности производства

На практике применяют две основных технологии производства стальных швеллеров, которые позволяют получать изделия с различными физическими характеристиками.

Для применения в качестве элементов с повышенной несущей способностью используется горячекатаный стальной швеллер, производство которых осуществляется на прокатных линиях различной мощности.

При производстве продукции такого типа используют различные сорта конструкционной, углеродистой и низколегированной стали. При этом, для получения различных по свойствам швеллеров может использоваться кипящая, полуспокойная и спокойная сталь, отличающаяся количеством обработок по удалению из металла кислорода. Швеллер из материала первого типа отличается большей пластичность, а изделия из спокойной стали обладают повышенной механической прочностью и устойчивостью к нагрузкам.

Более доступный по стоимости вариант, это холодногнутые швеллера, получаемые из холодно- и горячекатаной рулонной стали. Они отличаются высокой устойчивостью к изгибающим нагрузкам, могут использоваться в фасадных конструкциях и при возведении сооружений, к которым не предъявляются требования по значительной несущей способности.

Большая часть производимой продукции приходится на швеллера из стали марок СТ3 и 09г2с.

Существующие классификация и соответствующие ГОСТы

На текущий момент действует ряд ГОСТов, определяющих сортамент и требования к швеллерам различных типов.

  1. Горячекатаные стальные швеллера, соответствующие ГОСТ 8240-97 (принят в замену устаревшего ГОСТ 8240-89). Высота профиля варьируется в пределах от 50 до 400 мм, а ширина полок может составлять 32-115 мм. Производители предлагают продукцию серий У (с уклоном полок, отличающиеся повышенной прочностью), П (параллельные полки), Э (экономичная серия, имеющая уменьшенное сечение, сокращающее потребность металла при производстве), Л (легкая серия).

  2. Стальные швеллеры специальной серии по ГОСТ 19425-75, используемые в автомобильной промышленности. Высота таких изделий может достигать 350 мм, производство налажено так же по горячекатаной технологии. Швеллера данного класса выпускаются с обычной и высокой точностью обработки поверхности.

  3. Гнутые стальные швеллера могут быть изготовлены на основании требований двух нормативных документов, ГОСТ 8278-75 (равнополочные) и ГОСТ 8281-80 (разнополочные).

Особенности поставки

 Производители осуществляют поставки швеллера, длина которого может достигать 12 м, при необходимости заказа более длинных изделий, условия оговариваются в индивидуальном порядке.

Возможны поставки швеллера мерной, немерной, кратной мерной длины. При планировании доставки и расчета необходимого количества проката, рекомендуем воспользоваться таблицей соотношения веса и сечения швеллера.

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

  • П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
  • Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
  • Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

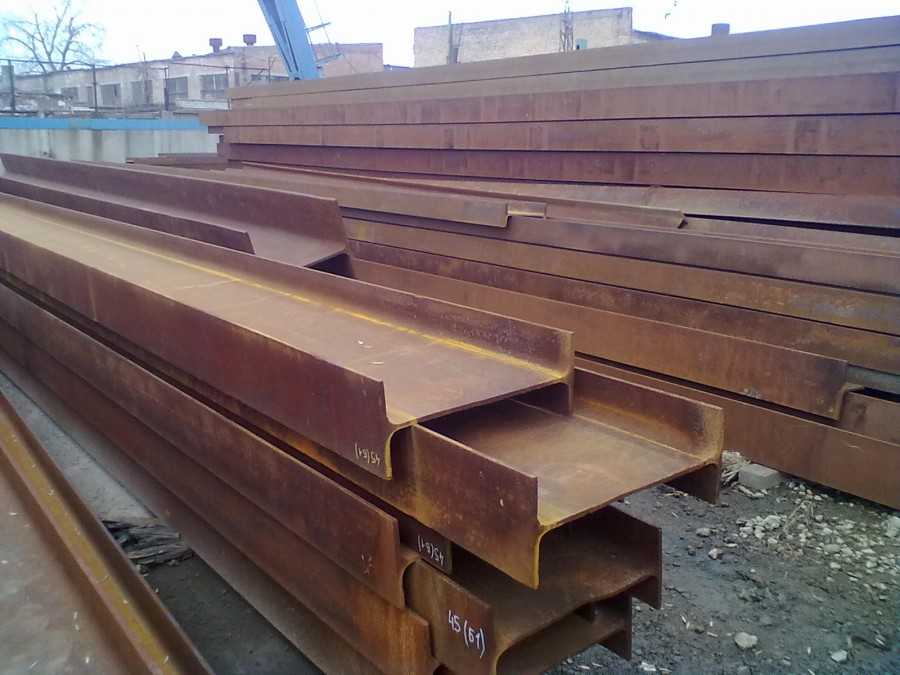

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

Особенности сортаментов

Все параметры профилей, и размеры, и геометрические характеристики: площадь, момент сопротивления, статический и осевой момент инерции представлены в виде таблиц. Данные взяты из актуальных ГОСТов.
Таблицы имеют определенные полезные особенности. Предусмотрены функции группировки и фильтрации данных, а также они являются адаптивными к любому размеру экрана устройства. Поговорим о каждой особенности отдельно.

Группировка параметров

В таблицах, которые представлены на этой странице все параметры выведены на одном экране. Если перейдете на другие странички где перечислены параметры других профилей, то там вы заметите, что в каждой таблице выводится только часть строчек, между группами строчек можно переключаться с помощью кнопок, расположенных в правом нижнем углу таблицы. Сделано это для удобства просмотра информации, а также для уменьшения самой страницы.

Фильтрация информации

Как правило, при обращении к сортаменту, людей интересуют характеристики определенных профилей. Например, при расчете балки и определении минимально необходимого момента сопротивления, выбирается номер профиля, который удовлетворяет условию прочности и затем все параметры выписываются для дальнейших расчетов, проверки его по касательным напряжений, расчету на жесткость и т. д. Для удобства, в каждую таблицу встроен поиск, в который можно ввести уникальную характеристику профиля, например, я использую момент сопротивления, после чего таблица выдаст только одну – нужную строчку. Тем самым при переписывании данных профиля вы не будете отвлекаться на другие параметры и не ошибетесь.

Адаптивность

Для мобильных устройств: смартфонов, планшетов, в таблицах предусмотрена горизонтальная прокрутка данных. Это, конечно, не так удобно, как просмотр таблиц на ПК. Однако, других альтернатив нет, т. к. таблицы являются довольно широкими.

Швеллер 20: применение, размер, вес

Швеллеры 20, благодаря своей конструкции, толщине стенок и подножья, используются при возведении массивных высотных зданий, промышленных объектов. Производятся они из горячекатаной стали по ГОСТу 8240-97. Полки расположены по одну сторону от стенки. В отличие от зетовых профильных конструкций, производятся стандартных размеров и массы, причем отклонения допускаются в пределах 5 %. Учитывая, что такие швеллеры могут иметь различный угол наклона стенок, перед покупкой рекомендуется ознакомиться с техническими характеристиками и сферой применения металлоконструкций.

Из каких сталей изготавливают швеллер 20?

Исходя из ГОСТа 8240-97, швеллеры марки 20 изготавливаются из горяче- и холоднокатаной стали. Тип стали, применяемой при производстве швеллера, указан в маркировке. Горячекатаный швеллер более прочный, он используется при возведении несущих стен в сооружениях из металлоконструкций. Они хорошо справляются с локальным изгибом по вертикали, стойки к горизонтальным подвижкам. Холоднокатаный швеллер 20 больше применяется для перекрытий, где не проводятся подробные расчеты несущих способностей зданий.

Размеры и характеристики швеллеров марки 20

Швеллер 20 (вес 1 метра 18,95 кг) производится в двух модификациях:

  1. Тип У. Он имеет уклон внутренних граней, угол составляет 4-10 градусов.
  2. Тип П. Швеллер с параллельными стенками.

Типичные размеры швеллеров У20:

  • 200 мм – ширина стенки;
  • стандартная ширина полки до 76 мм;
  • стенки имеют толщину 5,2 мм, а толщина полки до 9 мм при колебании до 0,5 %;
  • радиус поворота в месте соединения внутренней грани полки и стенок – 9,5 мм;
  • в тонне готовой продукции будет около 54,43 м швеллера.

Швеллеры серии П

Многие размеры и параметры полностью соответствуют швеллеру марки У20, только радиус внешнего закругления полки до 5,5 мм, внутренний разворот – до 9 мм. Масса швеллера немного меньше, поэтому в тонне готовой продукции конструкций больше.

Масса швеллера рассчитывается в соответствии с типом используемой стали при плотности 7850 кг/м3. Это справочная величина. Данный параметр зависит также от состава, ведь толщина стенок может колебаться в пределах 1 %.

Параметры длины швеллера частной поставки

На производственных мощностях все швеллеры производятся в виде единой полосы, которая режется на станках на длину в пределах 2-12 метров. Длина зависит от ряда условий, некоторые устанавливаются производителями, другие – металлобазами:

  • Мерная длина. Она составляет 1,1-2,0 метра.
  • Комбинация мерной и немерной длины при составе немерной партии в группе поставки до 5 %.
  • Кратная мерная длина.
  • Только немерная длина – 1,1 метра.
  • Под индивидуальный заказ покупателя.

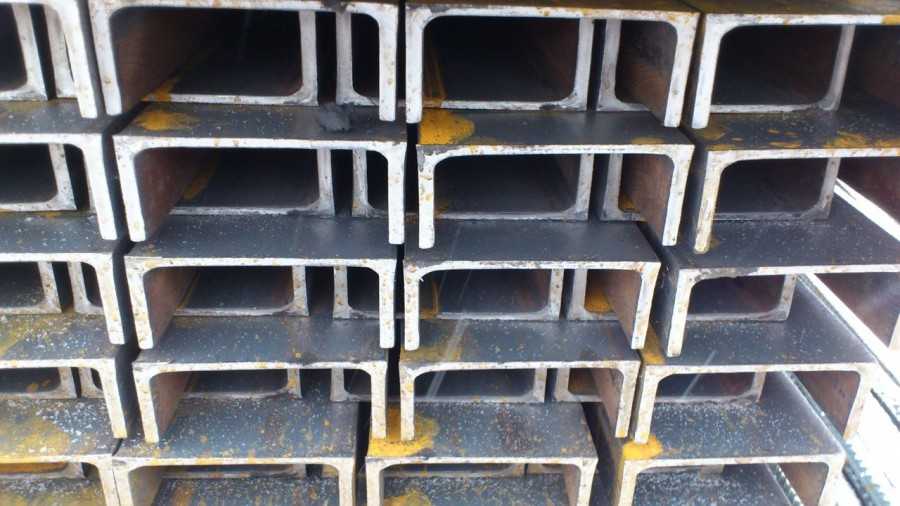

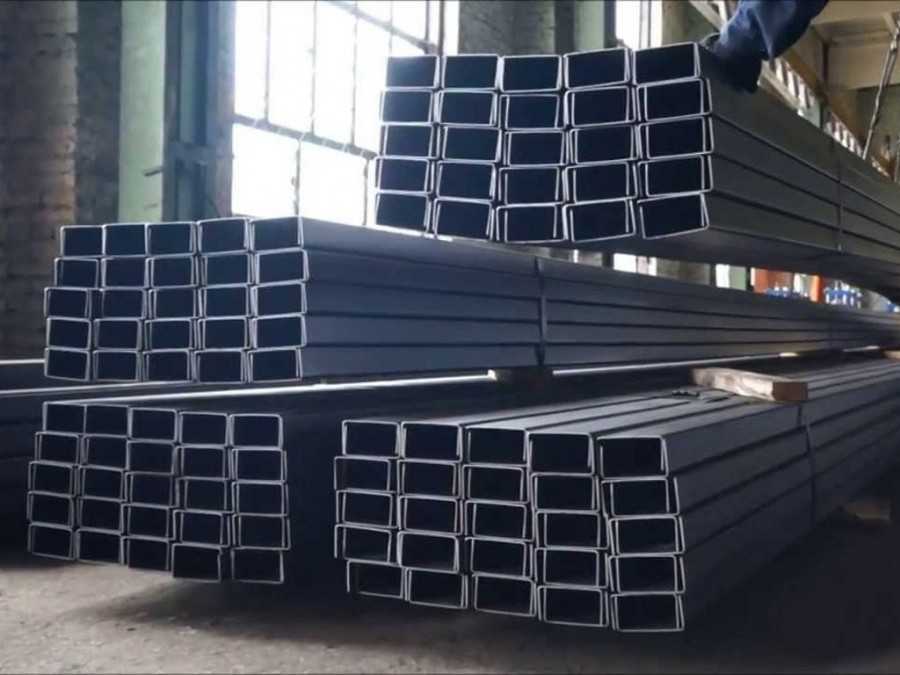

Фасуется швеллер в партии по 4,5-8 тонн, стягивается стальной лентой в нескольких местах. На концах партии устанавливаются маркировочные бирки, на которых указаны марка швеллера, размеры и тип. Способ транспортировки – автомобильный и железнодорожный транспорт.

Сфера применения

Швеллеры марки 20 используются при строительстве несущих металлоконструкций промышленных и жилых зданий, а также для возведения ферм, арочных перекрытий. Изделия подходят для строительства свайно-ростверковых фундаментов и как опоры для небольших автомобильных мостов. При покупке продукции рекомендуется делать минимум сварочных соединений, лучше изначально устанавливать готовые монолитные конструкции без промежуточных соединительных швов. В случае необходимости допускается сварка в местах установки вертикальных опор и распорок.

Швеллер 20 отзывы получил самые положительные. Строители отметили достаточно высокую прочность, надежность и экономичность этого материала, а также простоту монтажа, отличную свариваемость, что ускоряет и облегчает строительный процесс.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
