Как выбрать профиль для гипсокартона?

Виды и применение профилей для гипсокартона

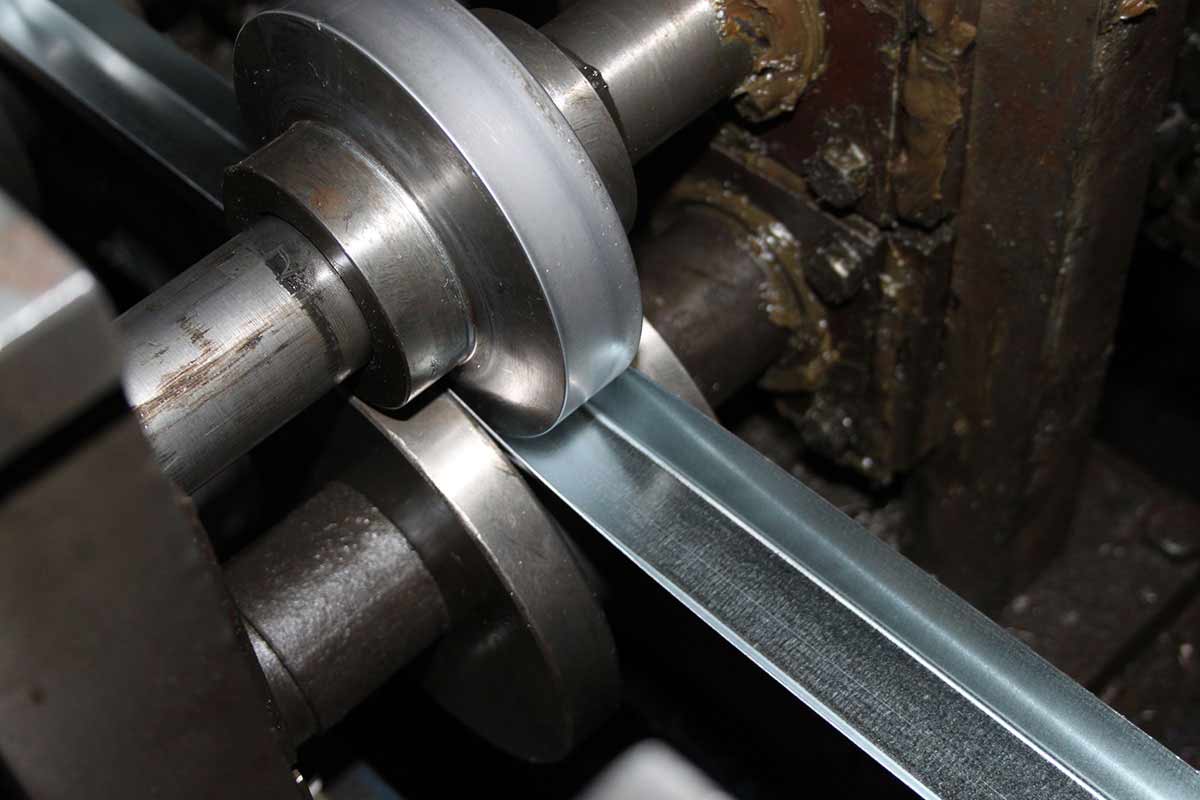

Элементы для крепления гипсокартонных листов изготавливают путем холодного проката длинной металлической ленты, толщина которой находится в пределах 0,55 — 0,8 мм.

Одним из самых известных производителей является фирма КНАУФ, создающая прокатные профили для зданий различного назначения. Процесс изготовления ведется в строгом соответствии с регламентирующим нормативным документом ТУ 111-004-04001508-95.

В зависимости от места применения профили для гипсокартонных листов подразделяются на:

  • Потолочные;
  • Стеновые.

Также существует классификация металлопрофилей по назначению:

  • Для отделки существующих стеновых и потолочных конструкций;
  • Для создания новых перегородок в помещении.

Как и любая другая каркасная конструкция, металлическая обрешетка для крепления гипсокартона состоит из множества различных элементов. Они отличаются друг от друга по толщине, форме изгиба и степени несущей способности. Рассмотрим подробнее каждый из видов.

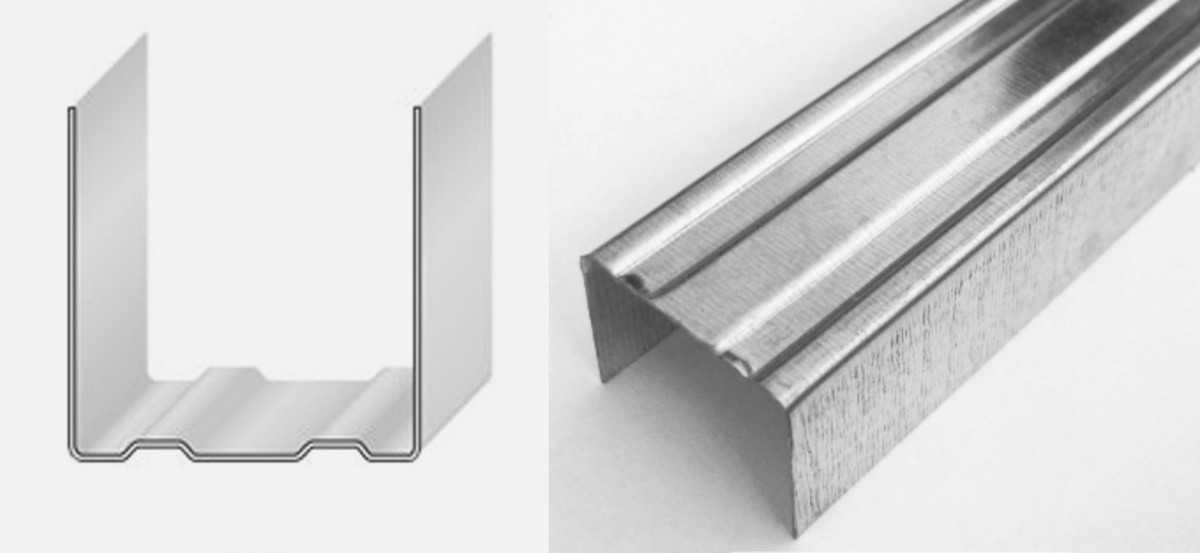

Направляющие c UD или ПН маркировкой

На основе UD-деталей создается весь последующий каркас, формирующийся путем крепления к ним остальных элементов.

Имеет значительную несущую способность, позволяющую сохранять всю систему в первоначально заданном геометрическом состоянии, не позволяя развиваться изгибным деформациям внутри обрешетки.

Часто такие детали имеют перфорированную структуру, позволяющую гораздо проще крепить их к обшиваемым конструкциям.

Размерные величины:

  • Высота швеллера – 27 мм;
  • Ширина профиля – 28 мм;
  • Толщина металлической детали – 0,5-0,6 мм;
  • Стандартная длина и масса – 2,5 м.(1,1кг), 3 м. (1,2кг), 4 м. (1,6кг), 4,5м. (1,8кг).

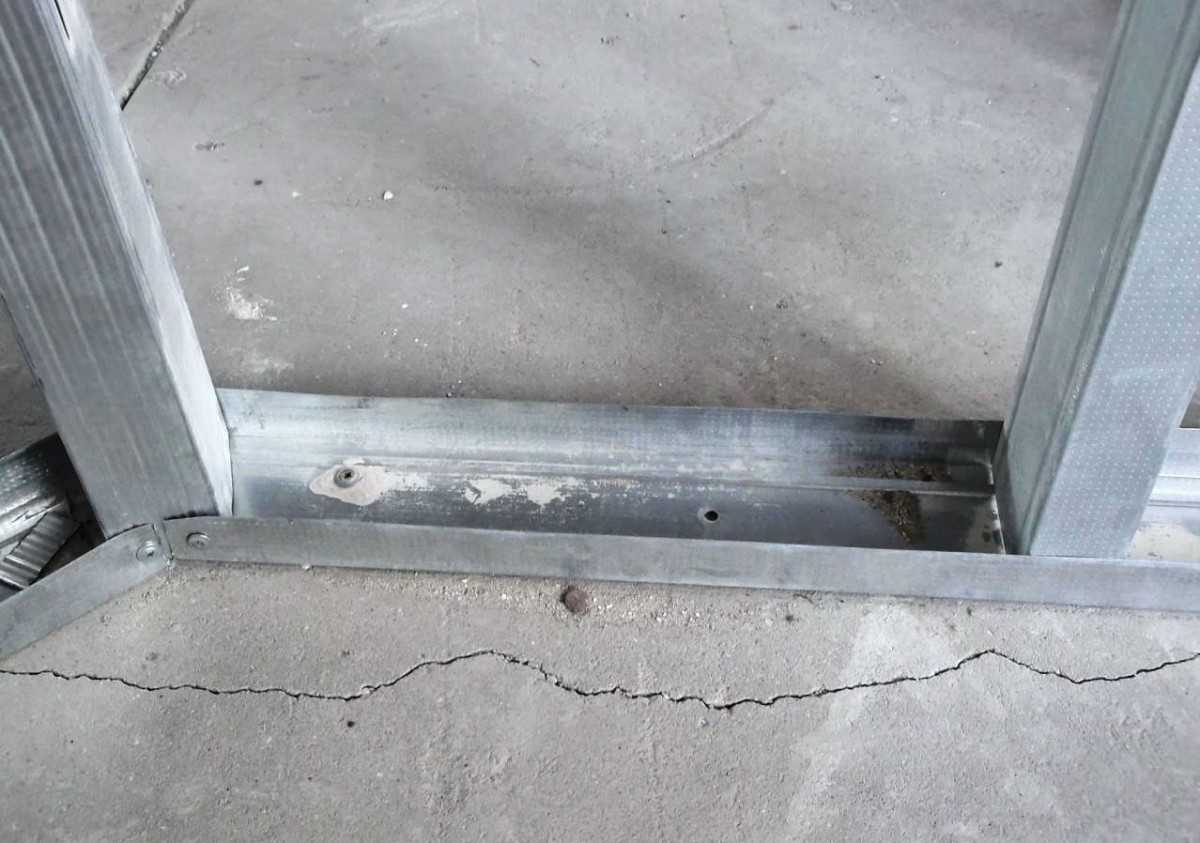

Направляющие детали с UW или ПН маркировкой

Применяется для стеновых конструкций, а также основой для сооружения перегородок. По принципу работы аналогичны профилю UD, однако имеют немного другие геометрические характеристики:

  • Высота швеллера – 40 мм;
  • Ширина профиля:
  1. 50 мм;
  2. 75 мм;
  3. 100 мм.
  • Толщина металлической детали – 0,5-0,6 мм;
  • Стандартная длина и масса:
  1. 2.75 м. (1,68кг), 3 м. (1.83кг), 4 м. (2.44кг), 4,5 м. (2,75кг);
  2. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
  3. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг).

Профиль стоечный CW или ПС

Жесткостной элемент обрешетки, служащий для усиления всей конструкции. Установка стоек осуществляется путем закрепления в направляющих профилях с шагом в 400 мм.

Размерные характеристики:

  • Высота – 50 мм;
  • Ширина профиля:
  1. 48,8 мм;
  2. 73,8 мм;
  3. 98,8мм.
  • Толщина металлической детали – 0,5-0,6 мм;
  • Стандартная длина и масса:
  1. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
  2. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг);
  3. 2.75 м. (2,67кг), 3 м. (2,91кг) и 4 м. (3.88кг), 4,5 м. (4,37кг).

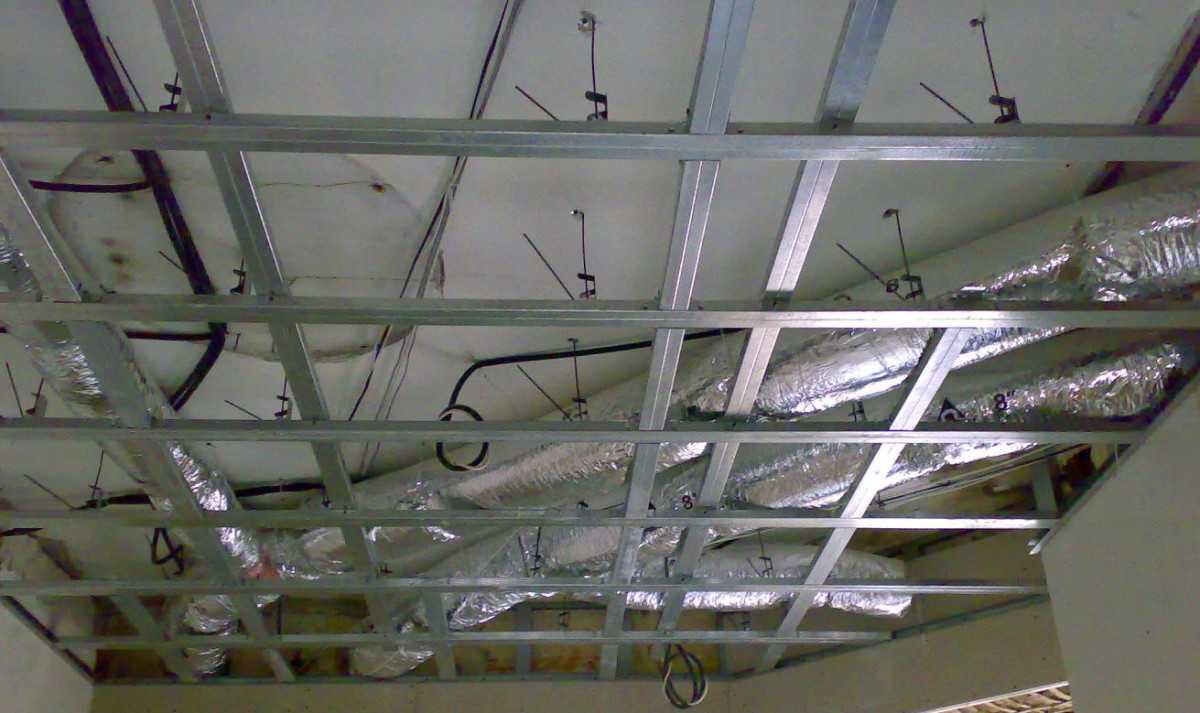

Несущий CD или ПП

Как понятно из названия, этот вид каркасной детали воспринимает на себя нагрузки от всей конструкции облицовки или перегородки. Помимо CD (по фирме КНАУФ) встречается ПП маркировка, которая наиболее полно раскрывает назначение таких профилей.

ПП маркировка расшифровывается как «Профиль потолочный», то есть эти элементы могут использоваться не только для стеновых конструкций, но и для потолка.

Размерные характеристики:

  • Высота – 27 мм;
  • Ширина профиля – 60 мм;
  • Толщина металлической детали – 0,5-0,6 мм;
  • Стандартная длина и масса – 2,5 м.(1,65кг), 3 м. (1,8кг), 4 м. (2,4кг), 4,5м. (2,7кг).

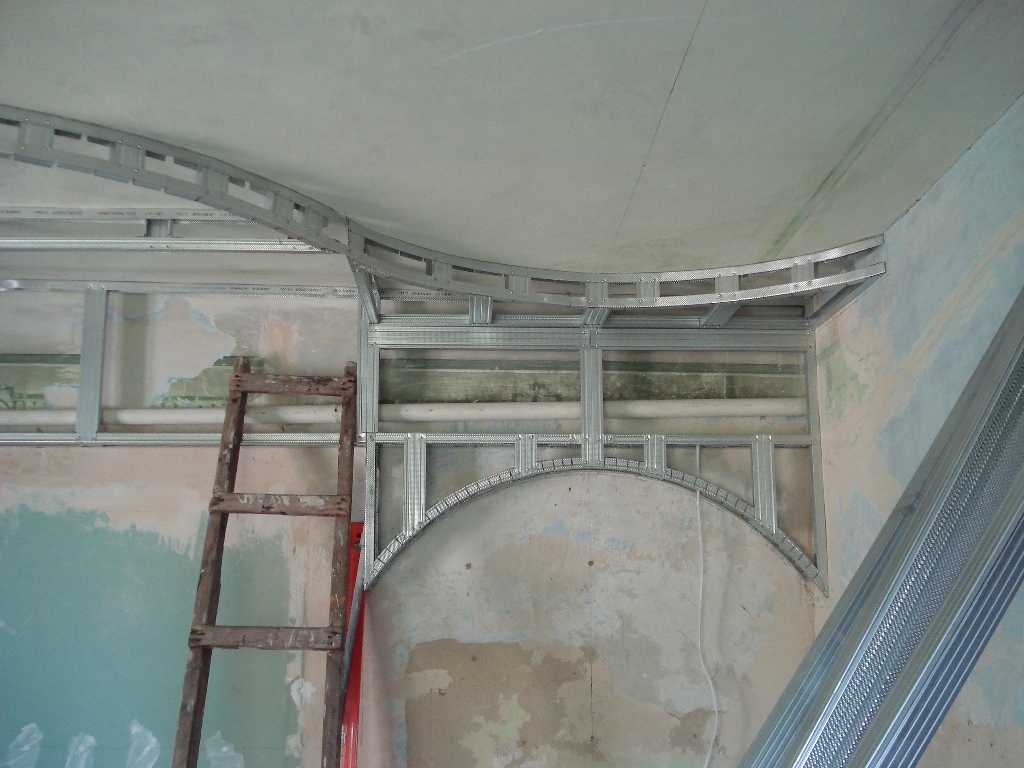

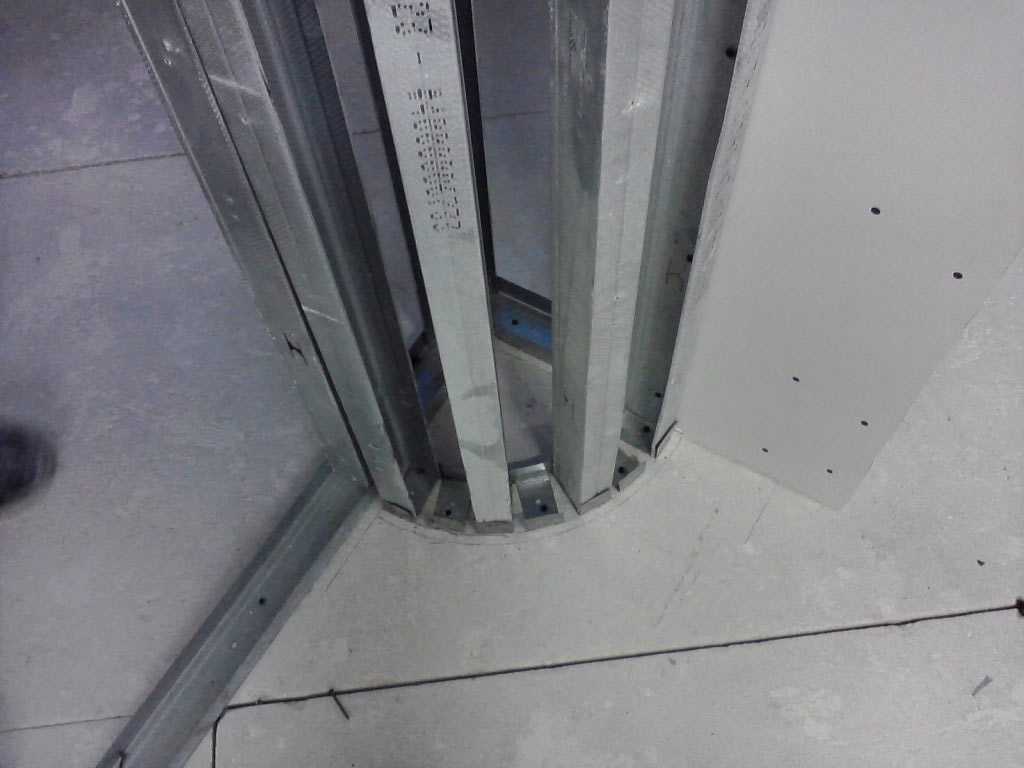

Профиль арочный

Предназначен для создания изгибов и арочных элементов. Является разновидностью CD и UD профиля. Главная отличительная черта – значительная перфорированность, а также наличие множественных боковых срезов, позволяющих свободно гнуть этот металлический профиль.

Геометрические характеристики выпуклых элементов:

  • Длина – 2,6м, 3,1м, 4м.
  • Радиус кривизны:

  1. 0,5-1 м;
  2. 1-2 м;
  3. 2-3 м;
  4. 3-4 м;
  5. 4-5 м;
  6. >5 м.

Для вогнутых элементов:

  • Длина – 2,6м, 3,1м, 4м.
  • Радиус кривизны:
  1. 1-2 м;
  2. 2-3 м;
  3. 3-4 м;
  4. 4-5 м;
  5. >5 м.

Угловой элемент ПУ

Предназначен для монтажа на наружные углы конструктивных элементов. Защищает их от разрушения и различного рода повреждений в ходе дальнейшей эксплуатации. Угловые элементы значительно перфорированы.

Отверстия служат для дополнительного скрепления между штукатурным или шпаклевочным раствором и отделочной поверхностью.

Размерные характеристики:

Поперечное сечение:

  1. 25*25*0,4 мм;
  2. 31*31*0,5 мм;
  3. 31*31*0.4 мм.

Длина профиля– 3 м;

Также можно встретить штукатурный угловой профиль, имеющий следующие характеристики:

  • Длина – 3м;
  • Поперечное сечение – 35*35 мм.

Маячковый профиль ПМ маркировки

Применяется для обеспечения наилучшего качества отделочных работ.

Позволяет вести более ровное оштукатуривание всей поверхности.

Размерные характеристики:

Поперечное сечение :

  1. 22*6 мм;
  2. 23*10 мм;
  3. 62*6,6 мм.

Длина профиля– 3 м.

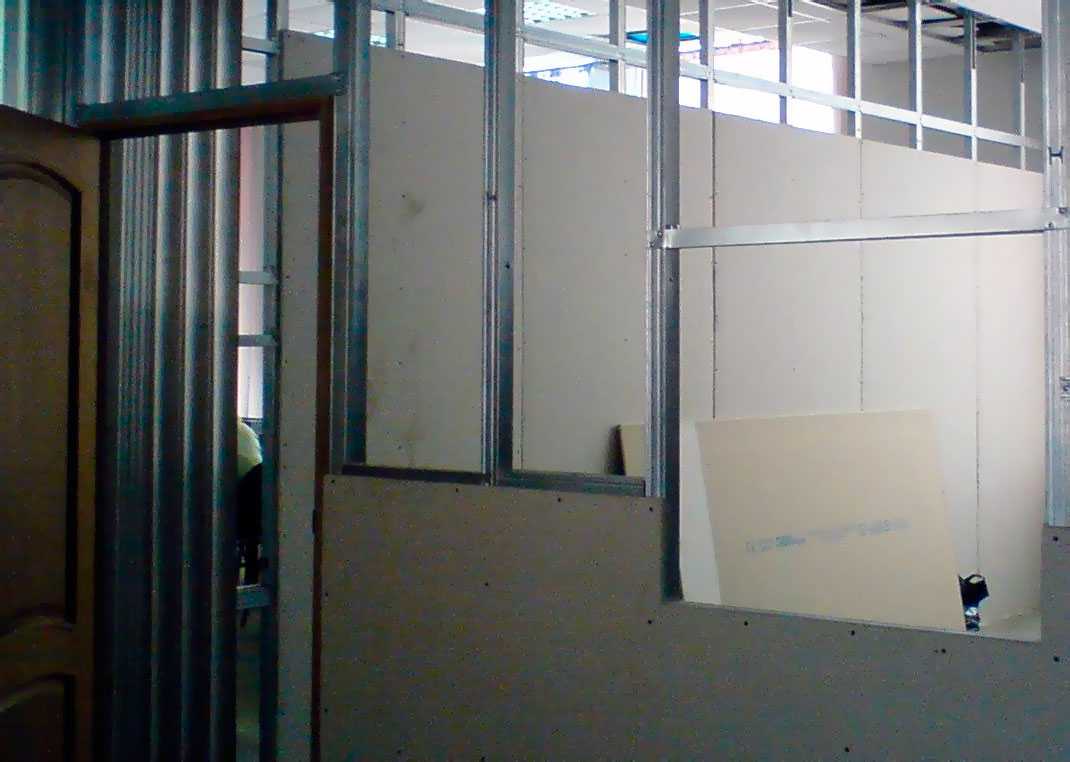

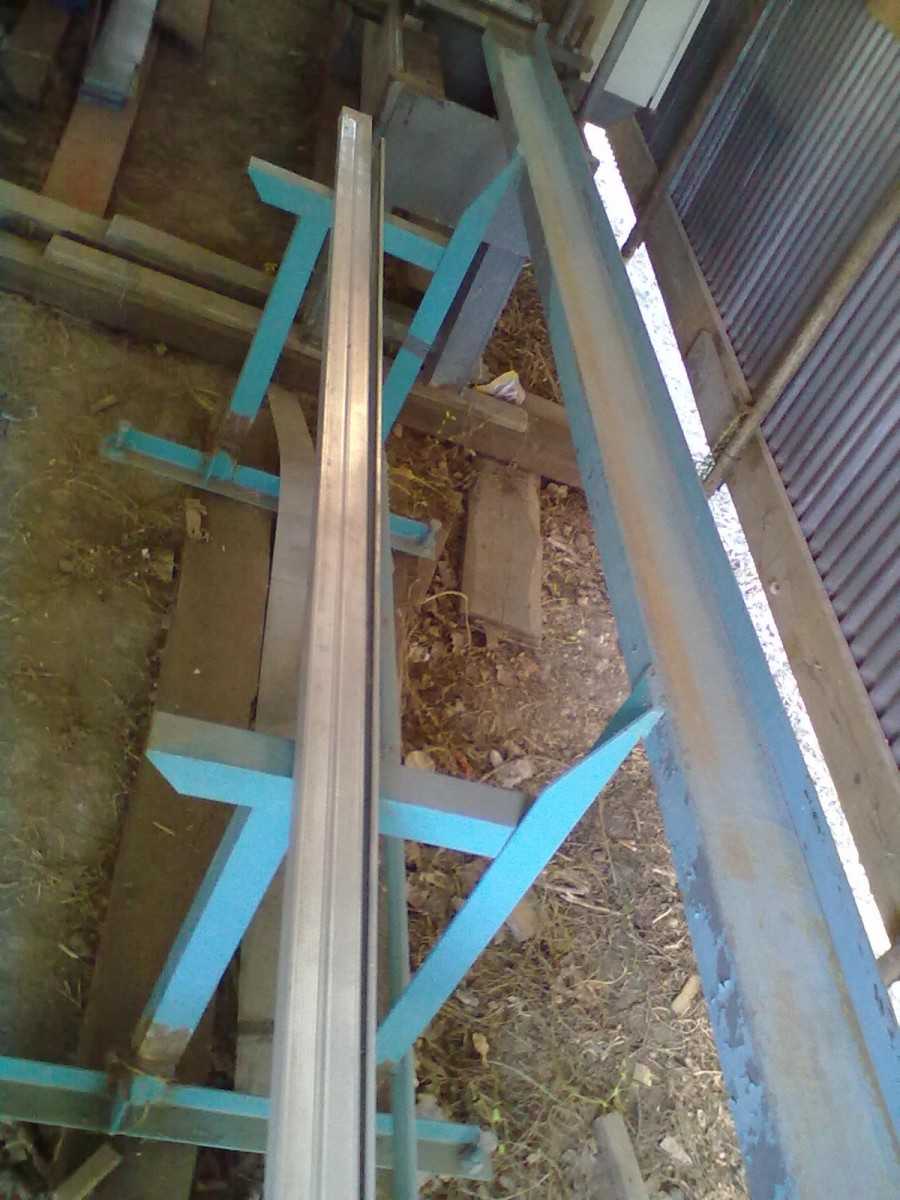

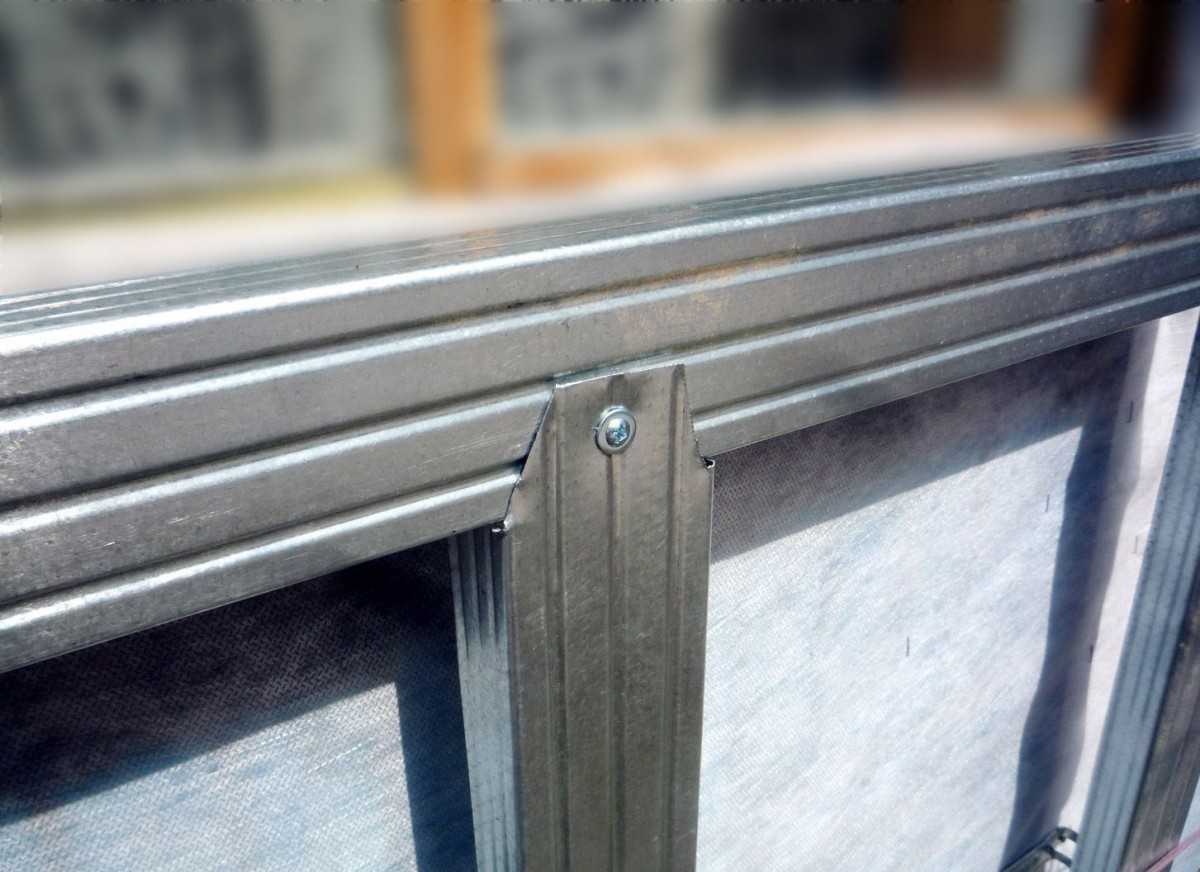

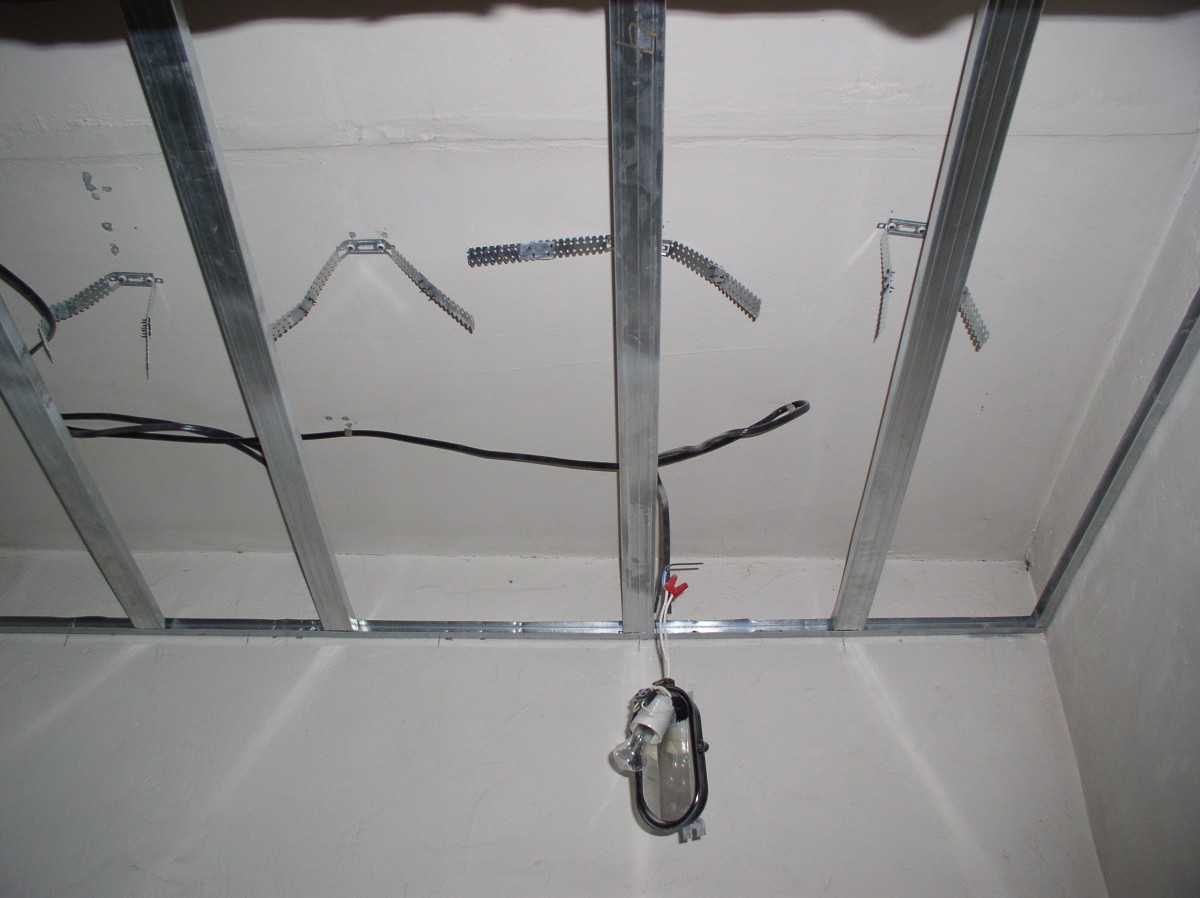

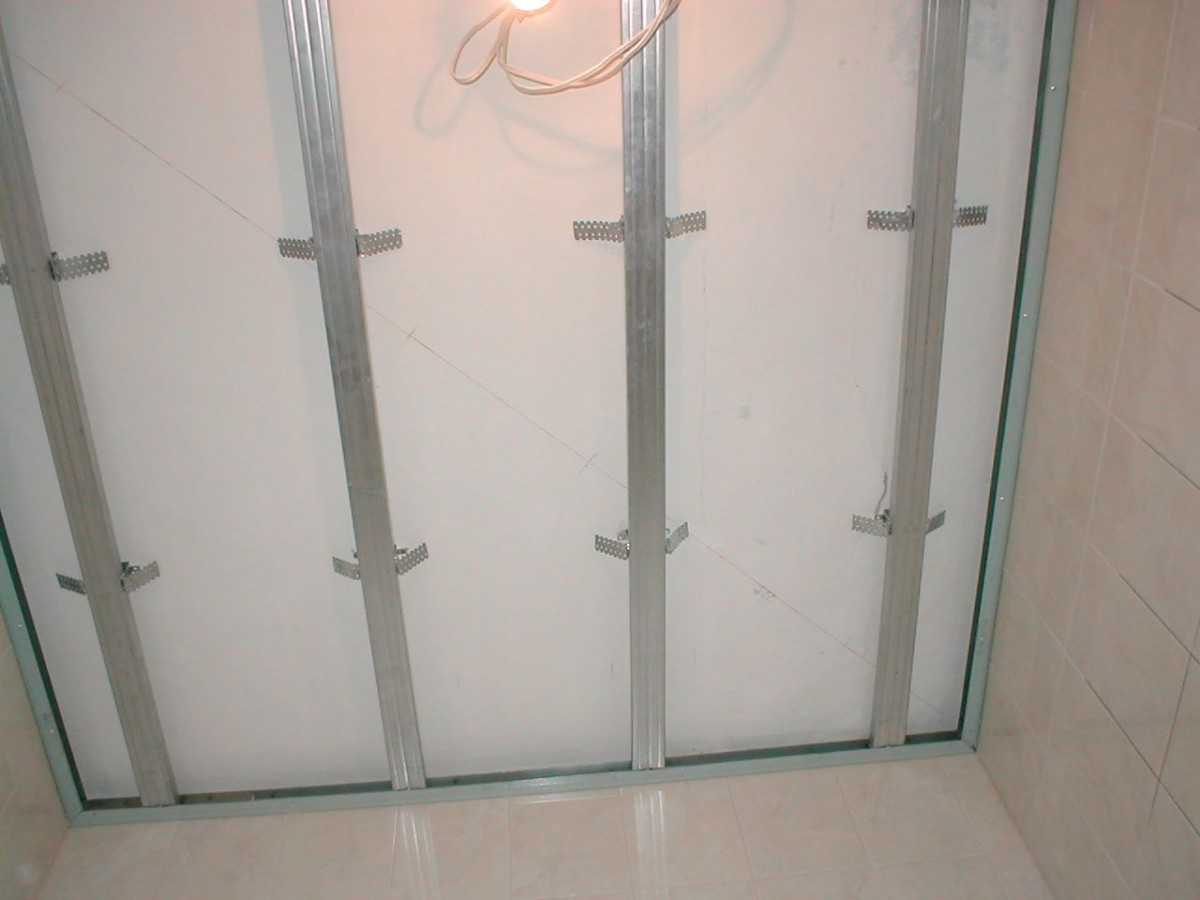

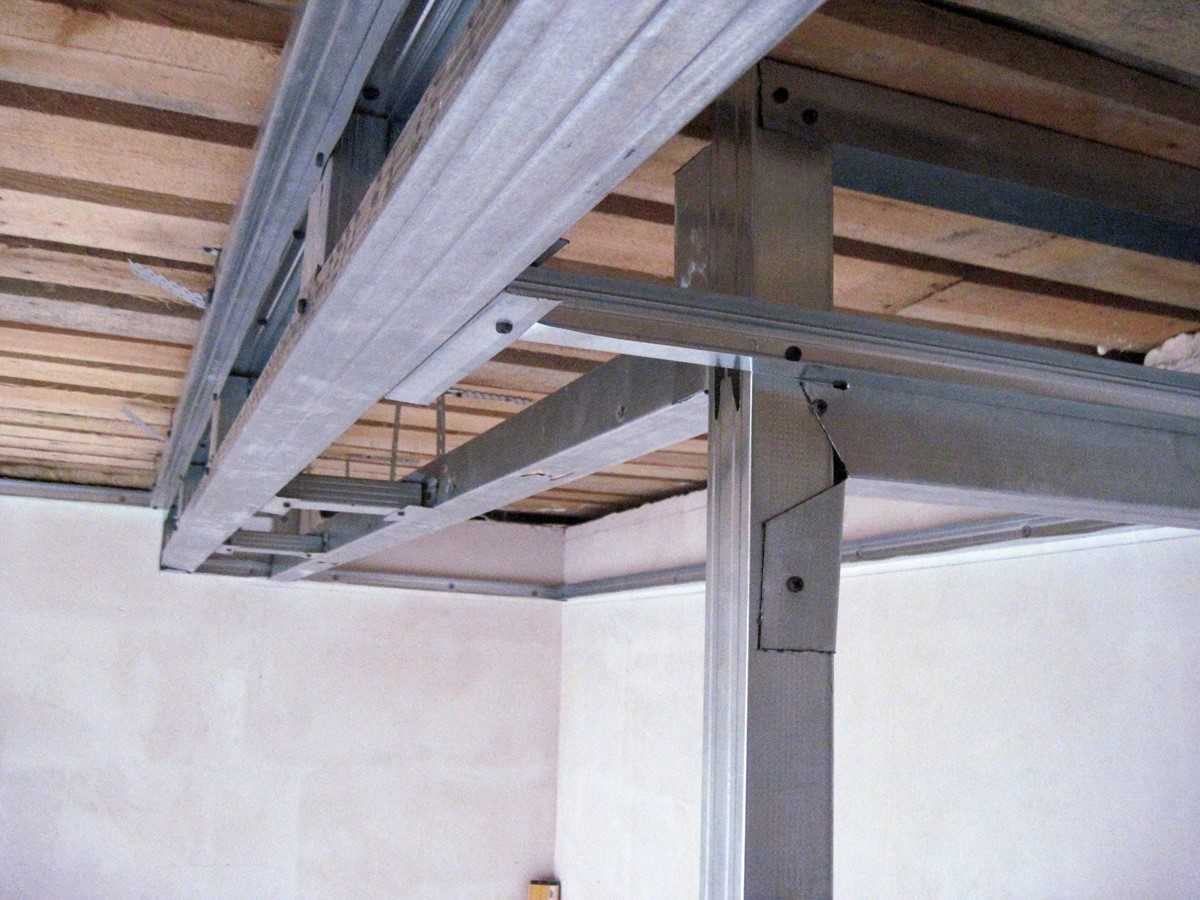

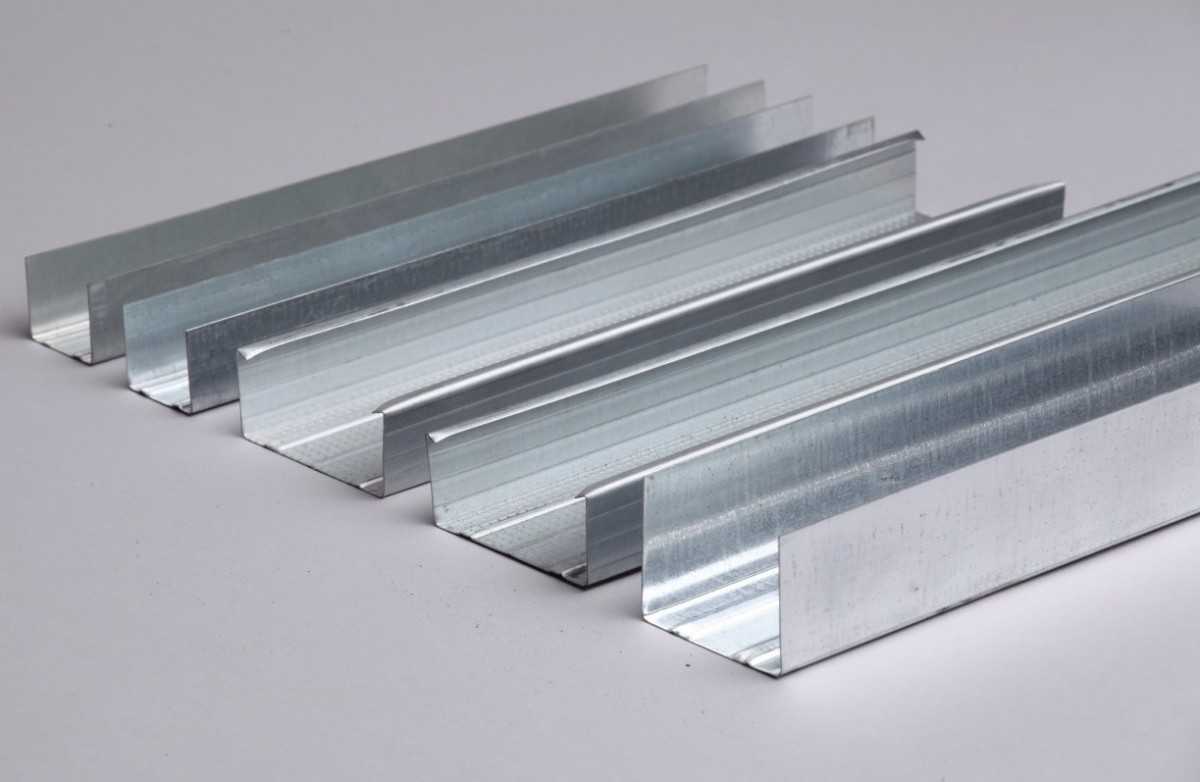

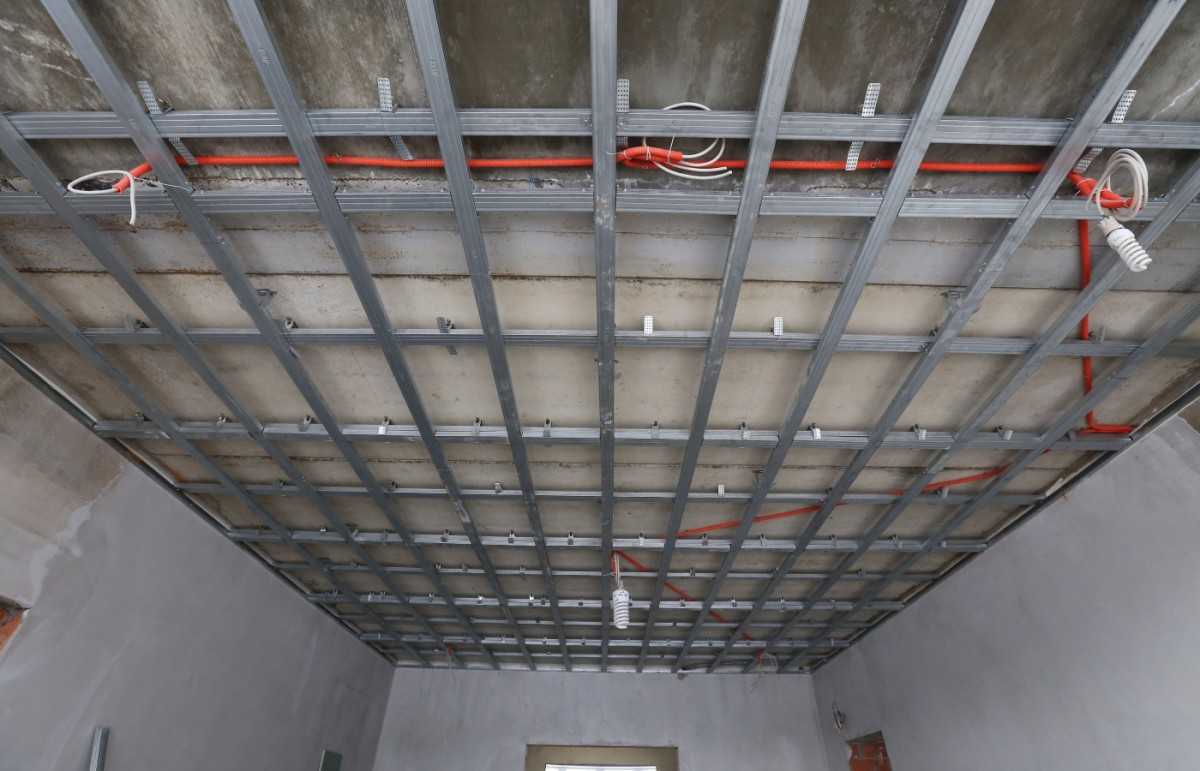

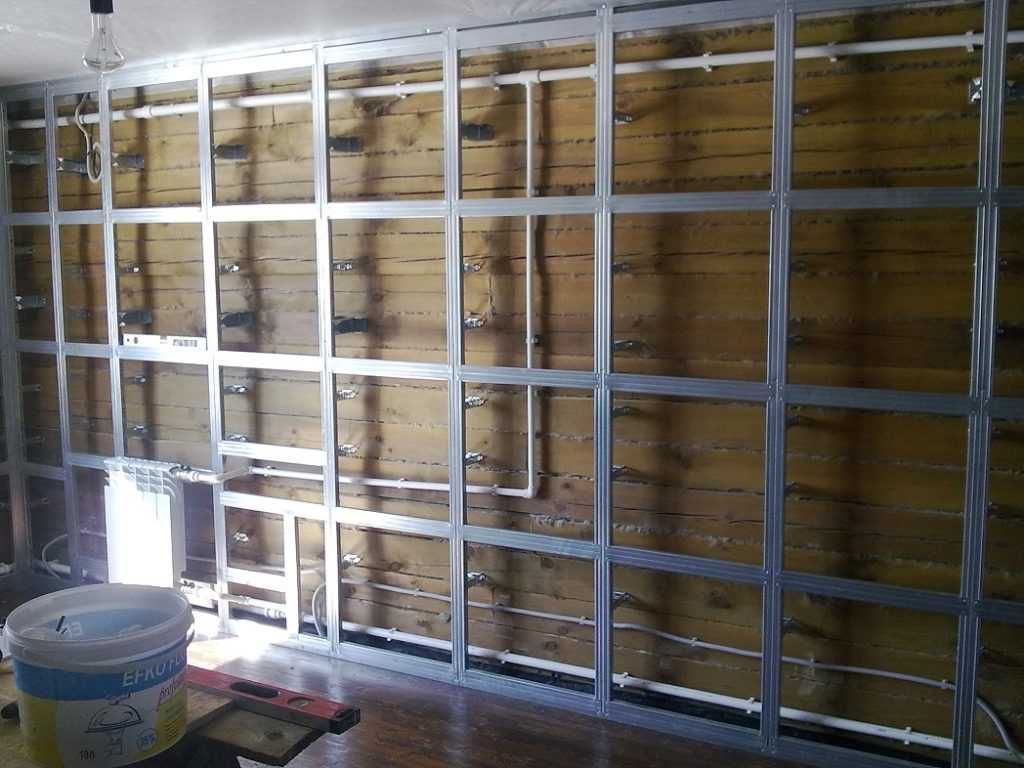

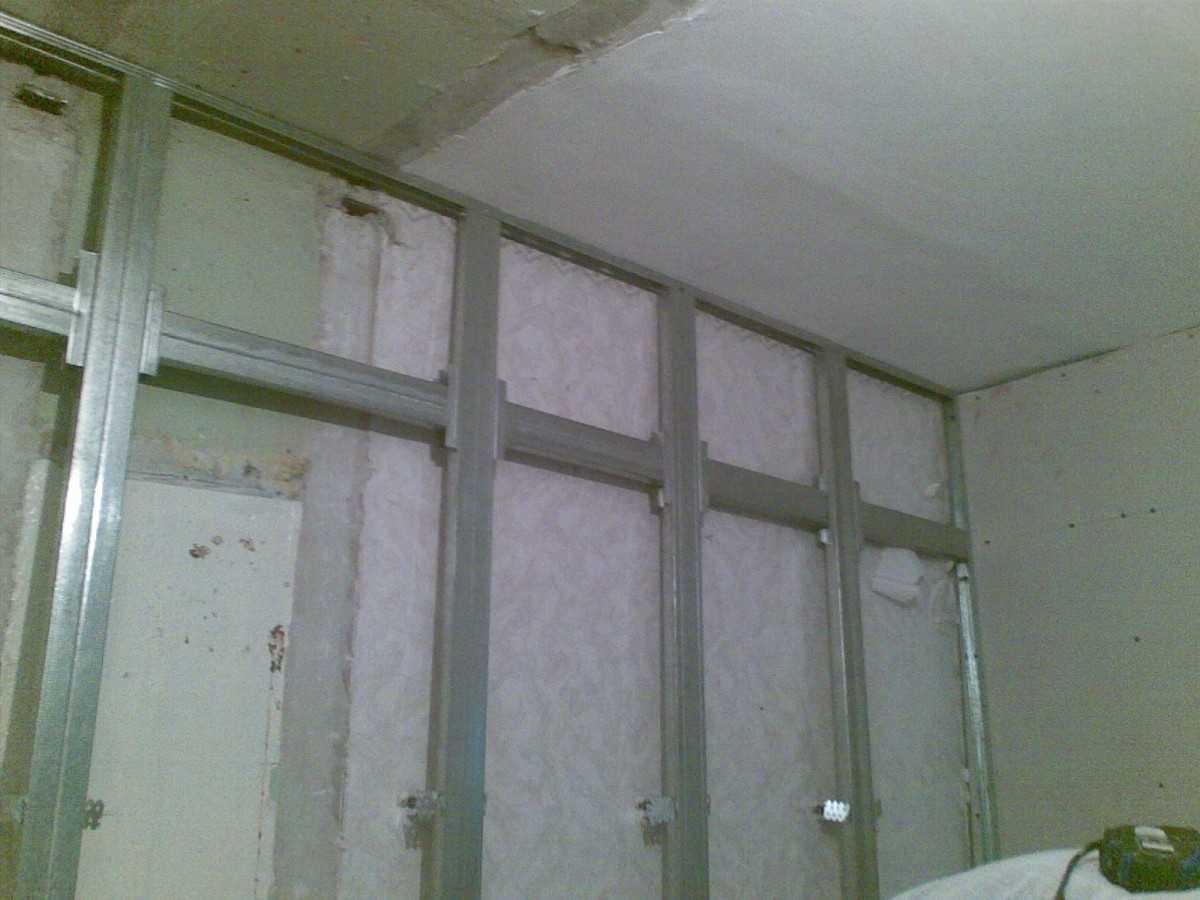

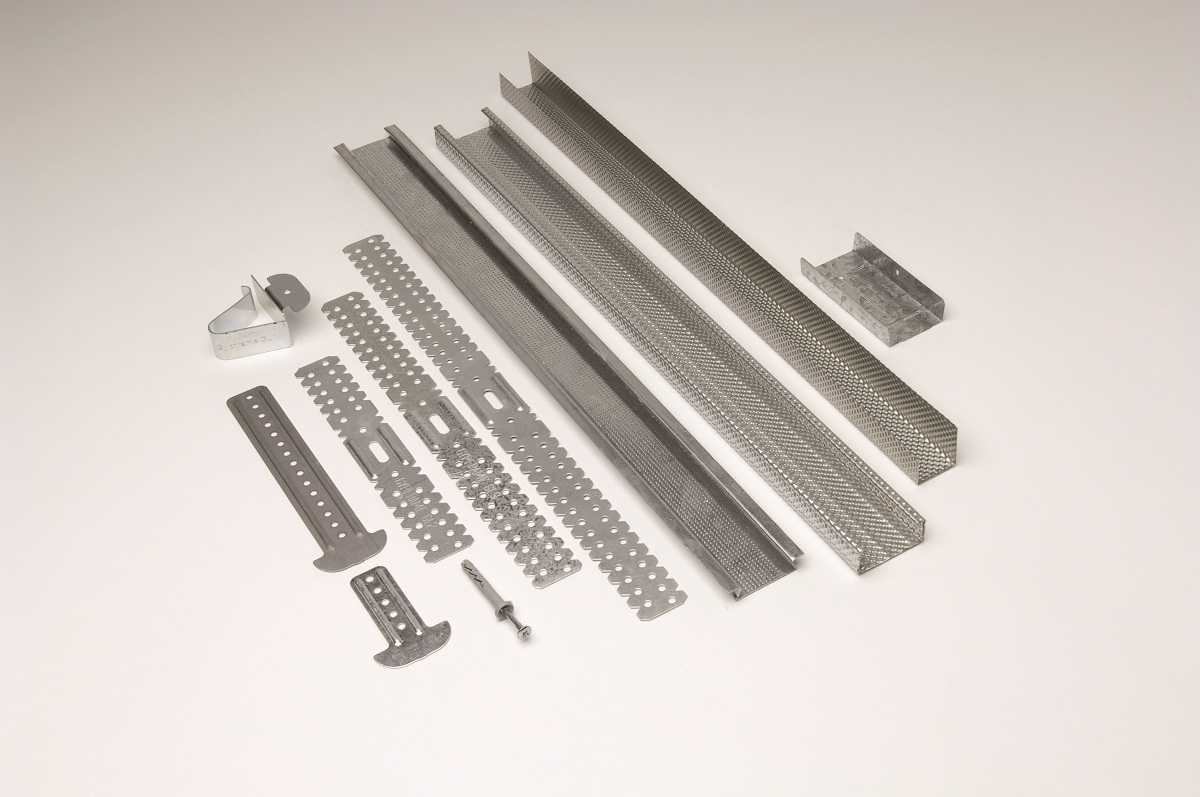

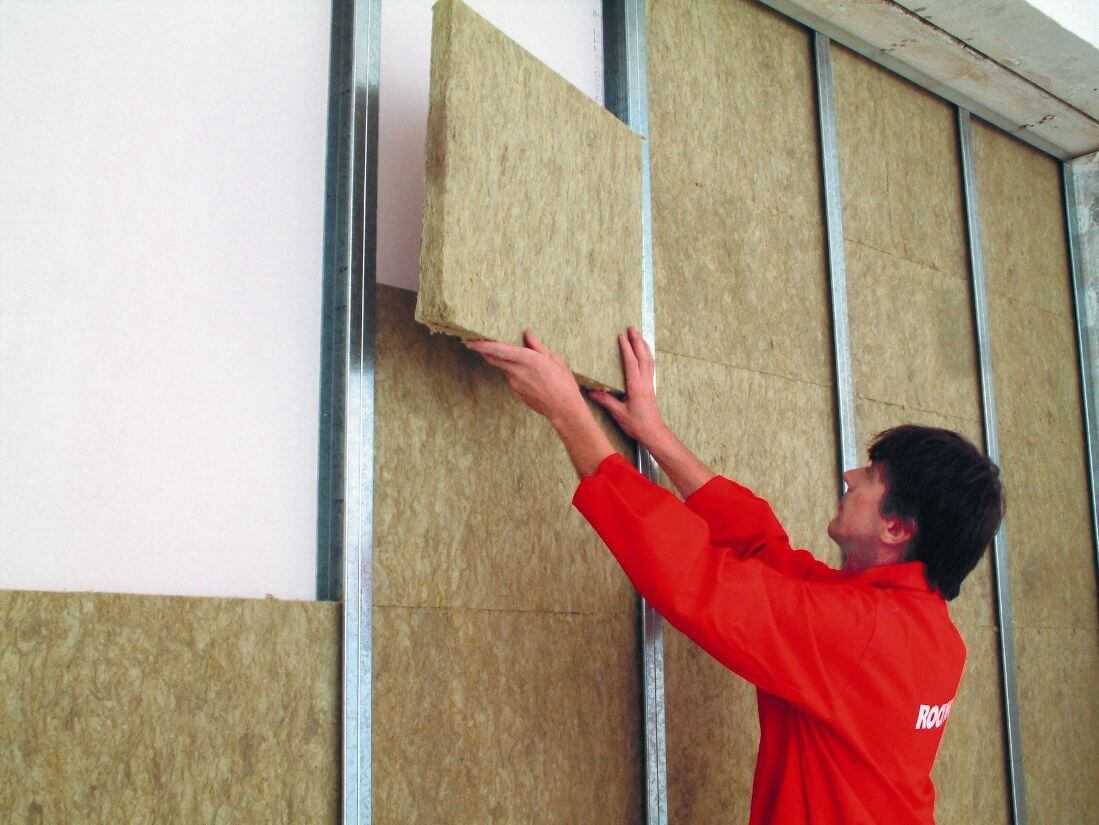

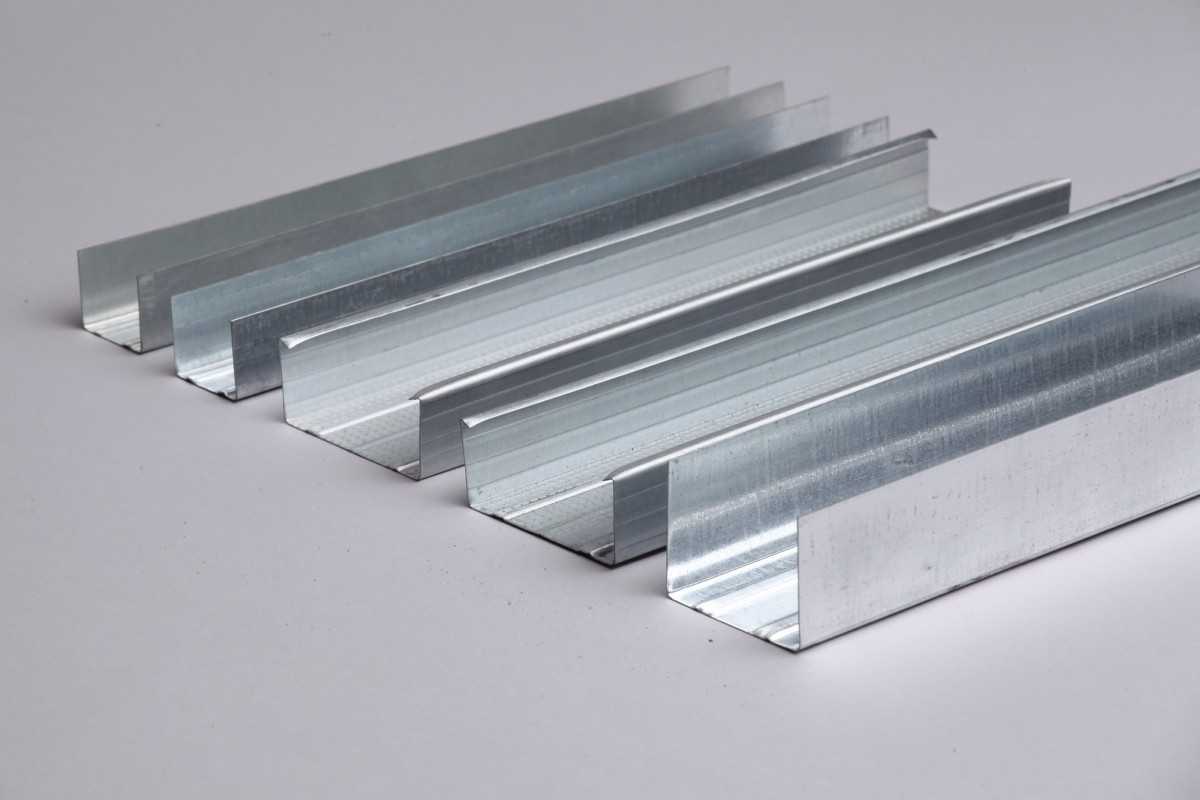

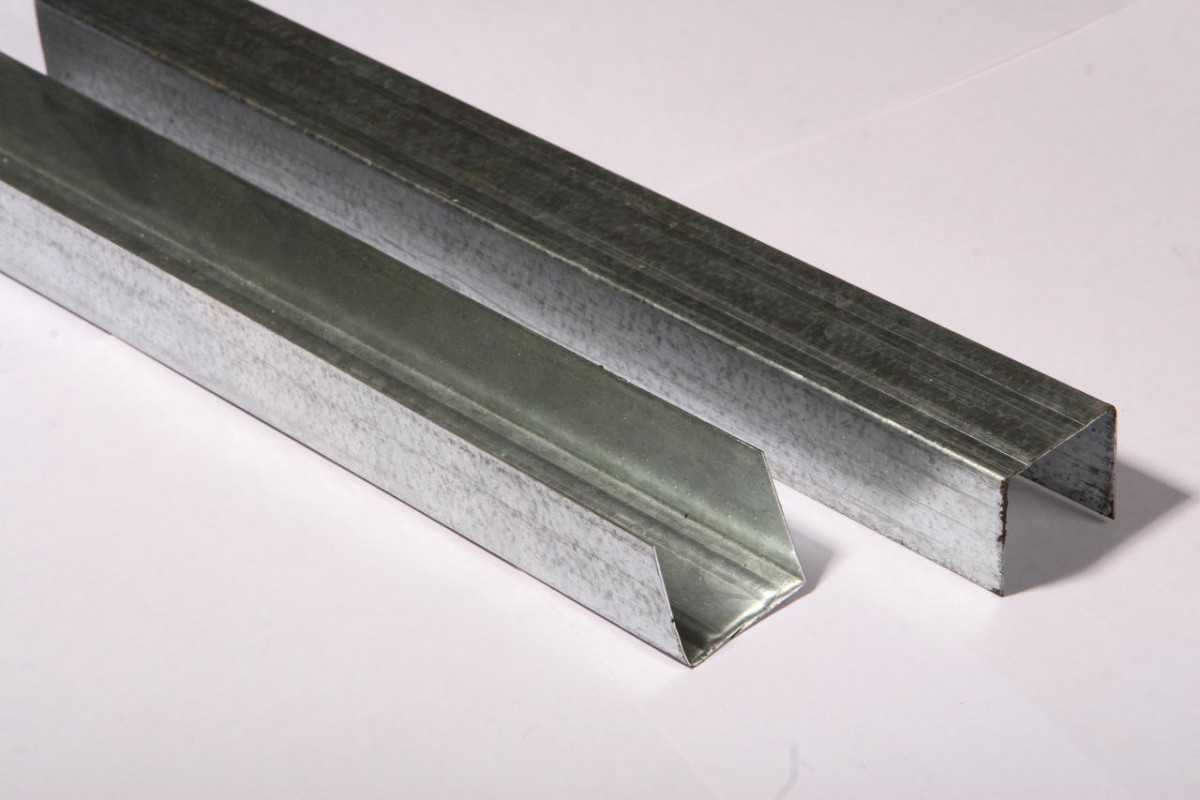

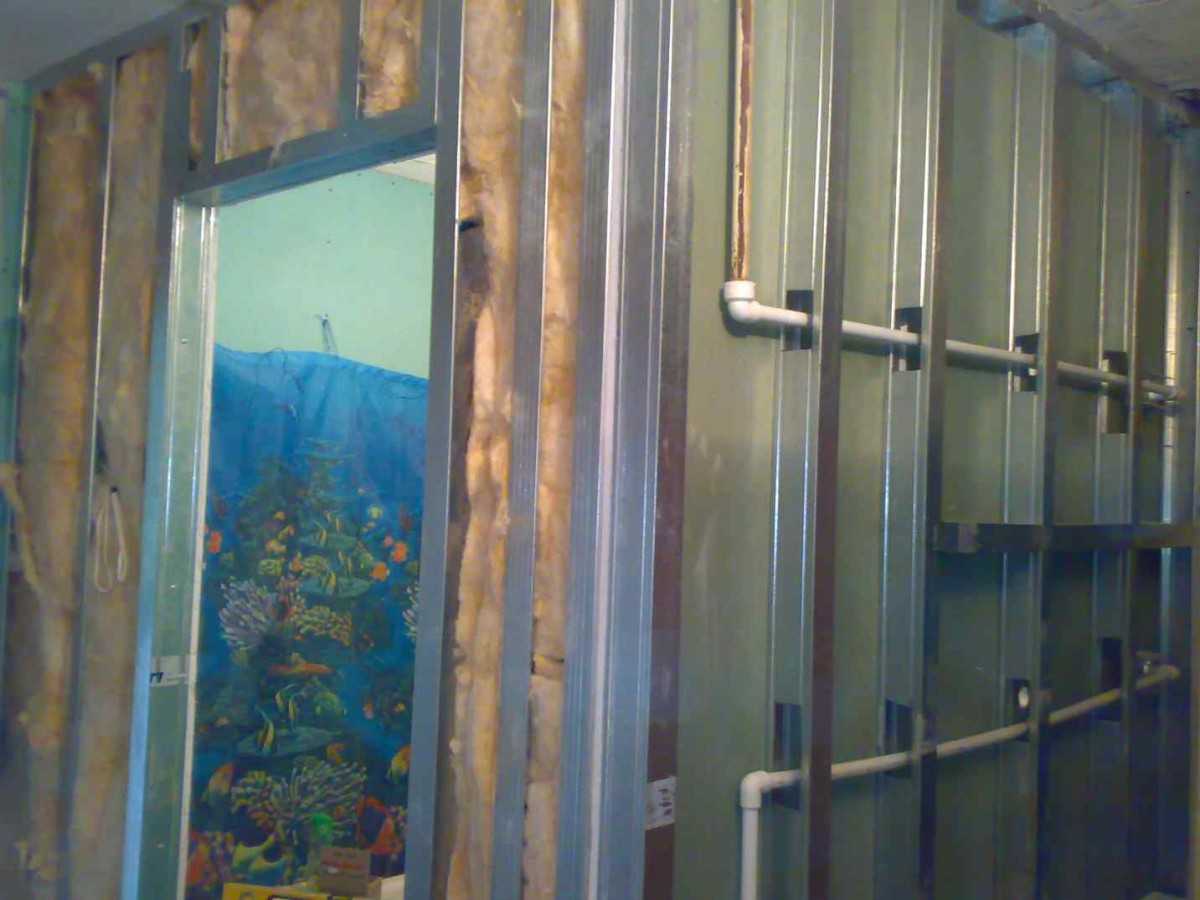

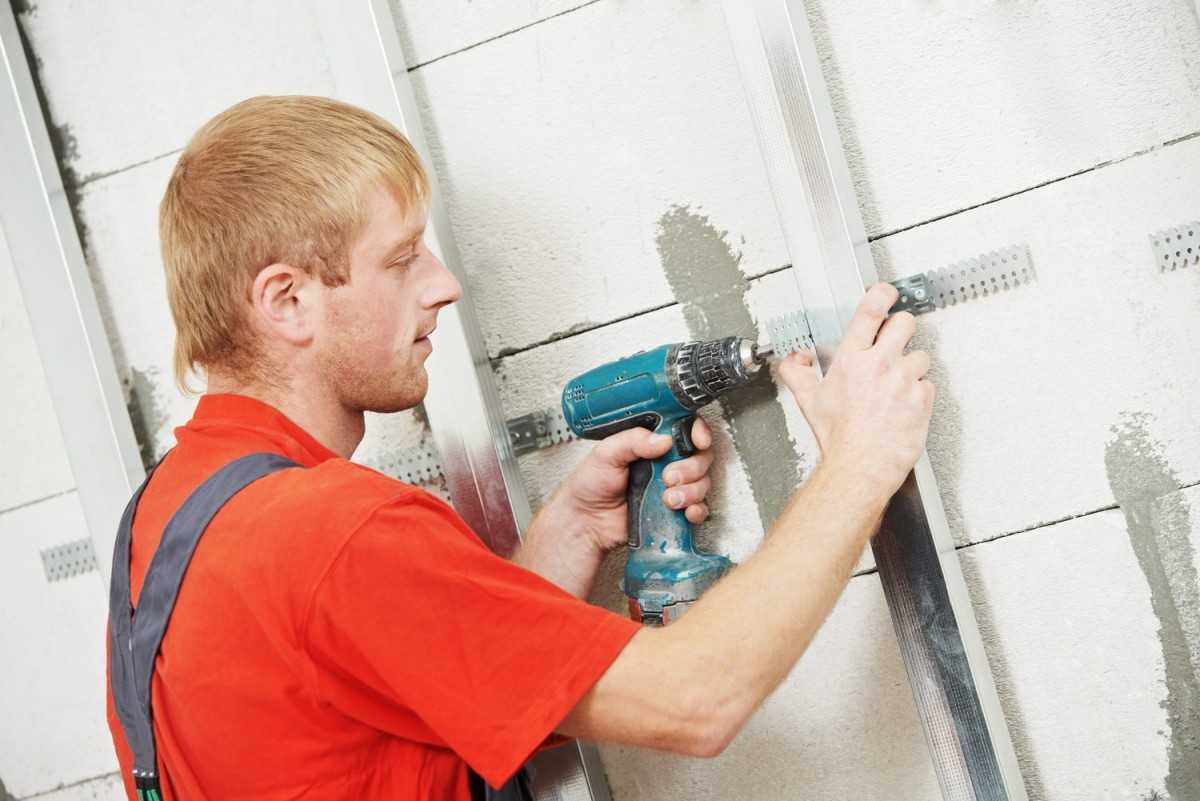

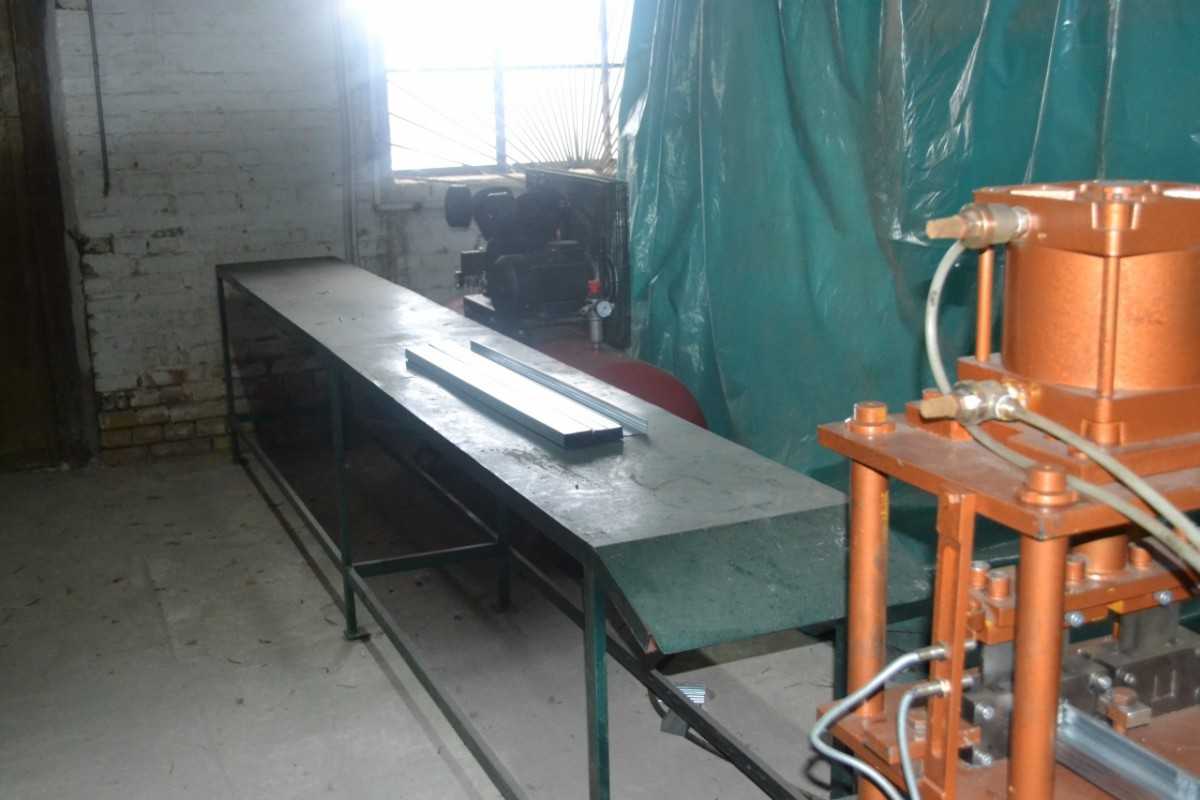

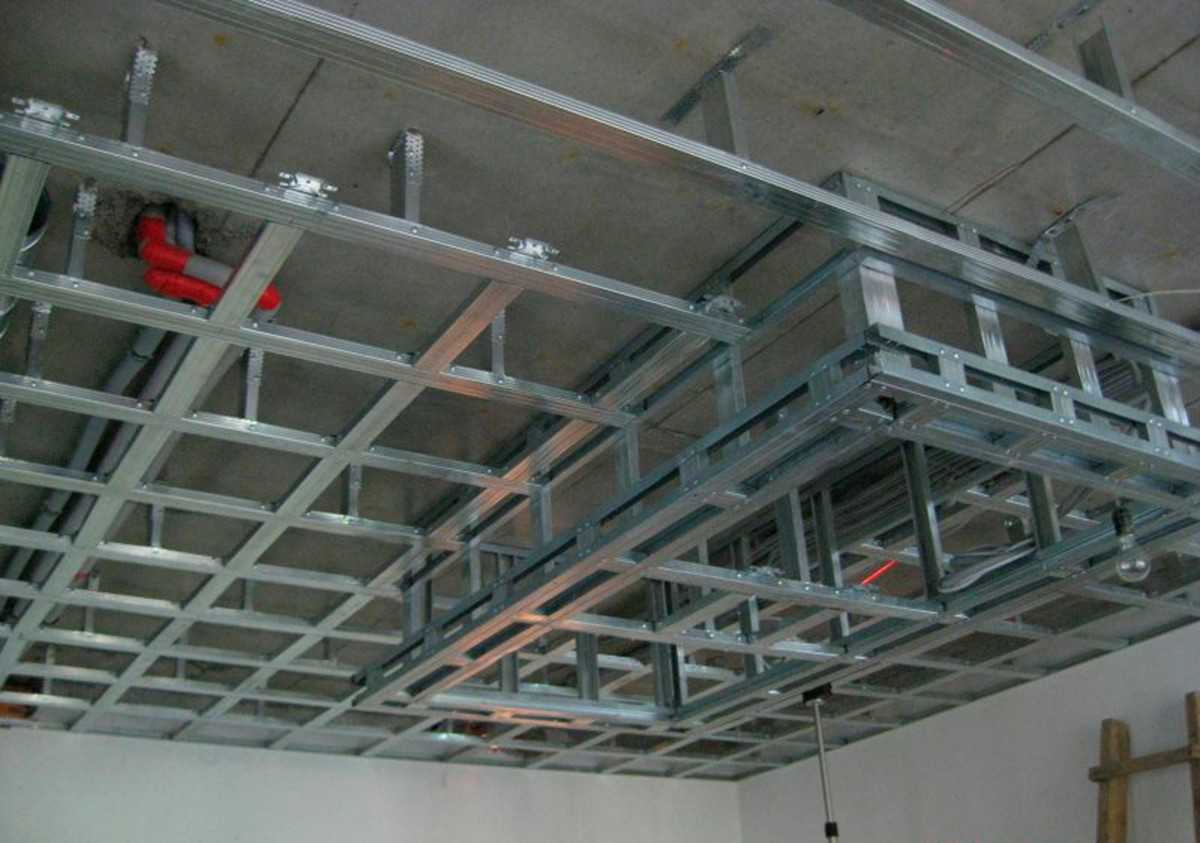

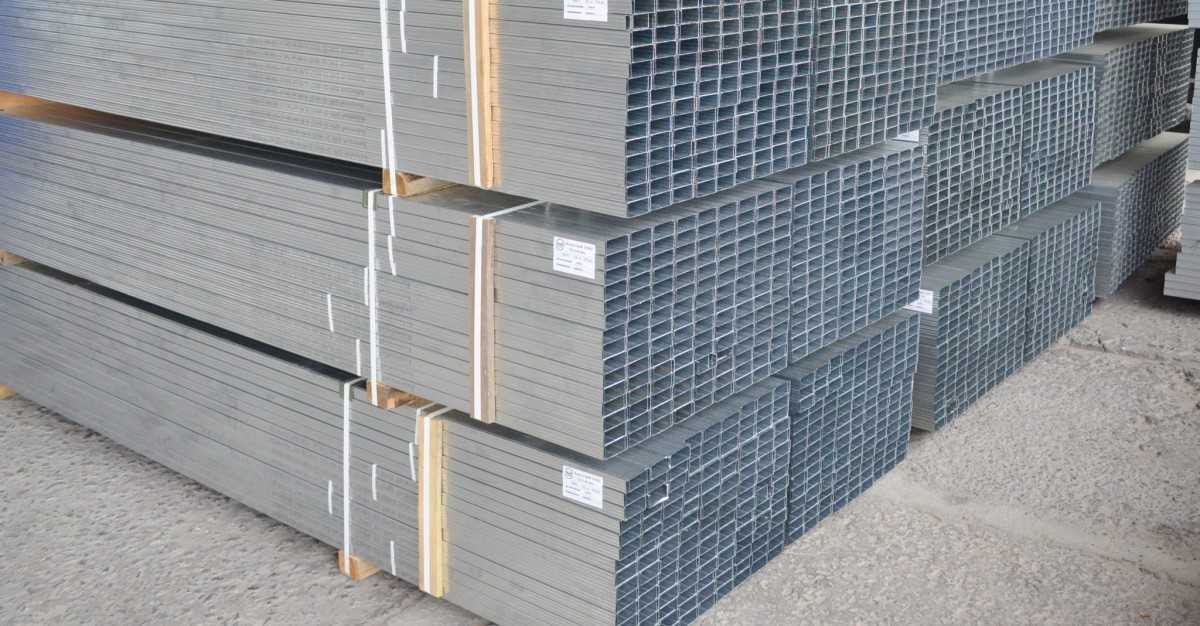

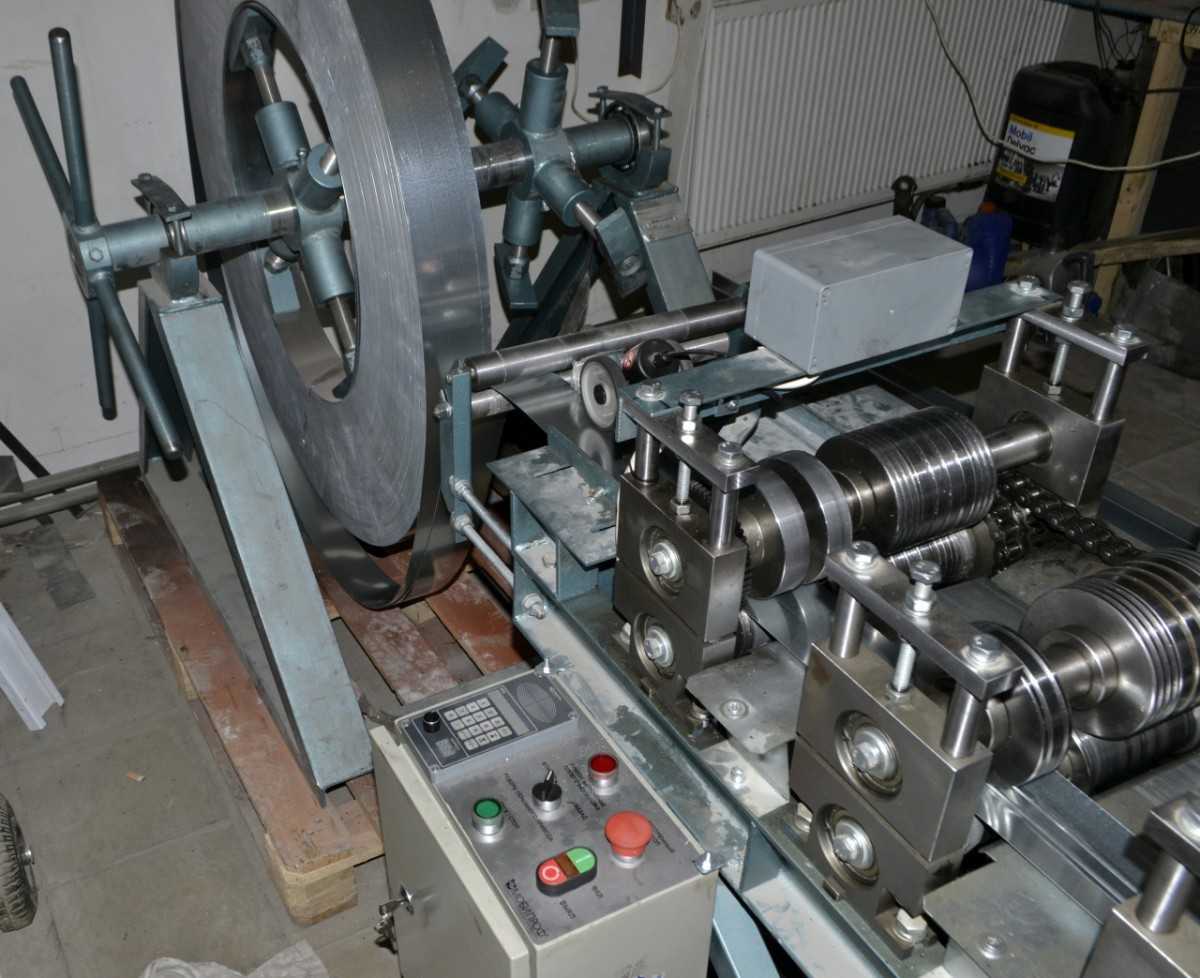

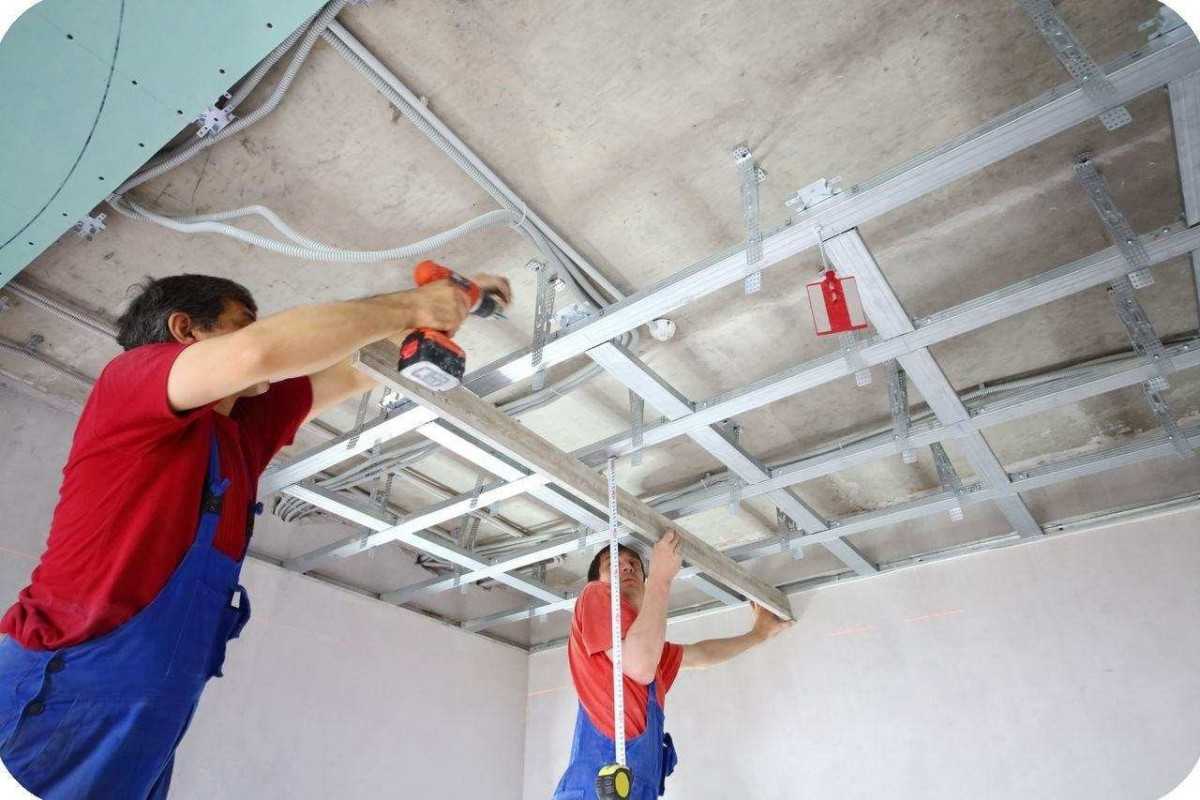

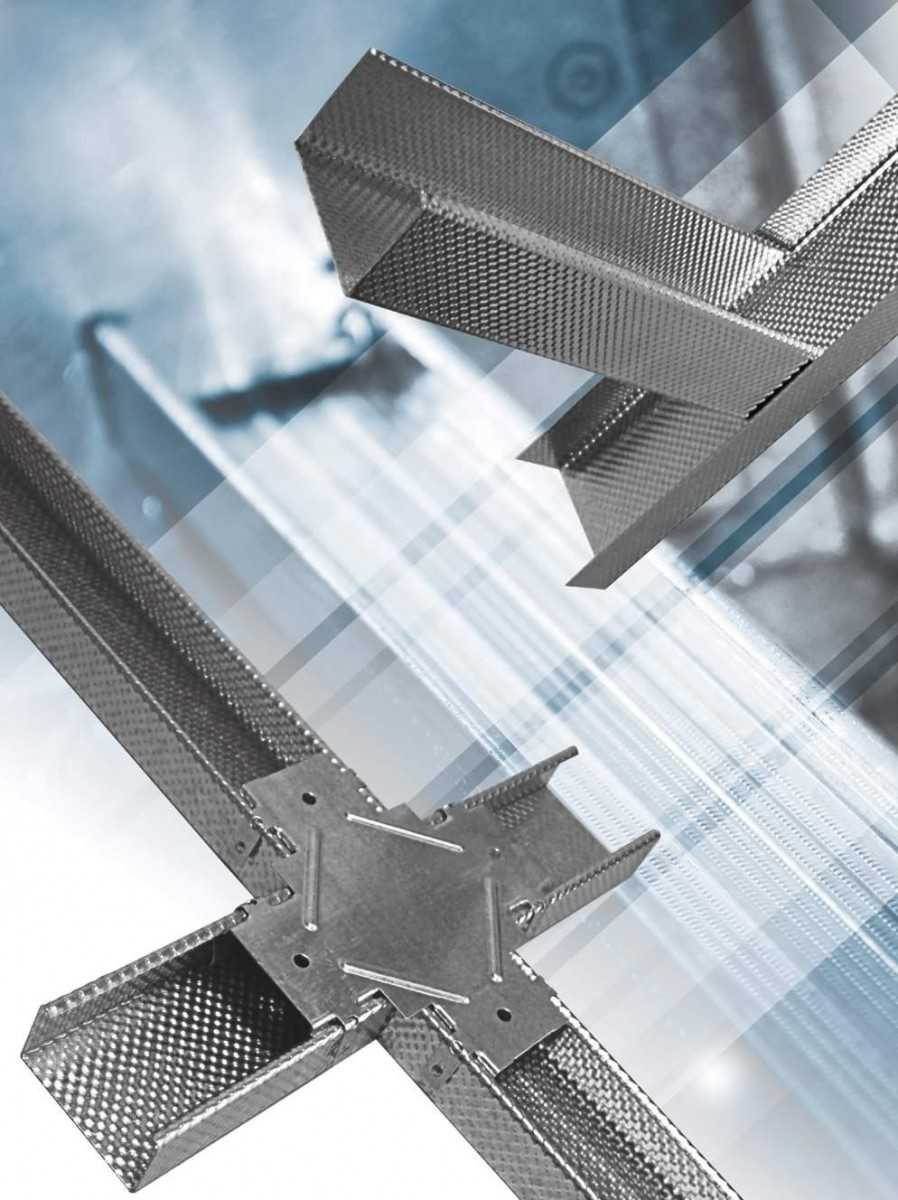

Фото профилей для гипсокартона

Также рекомендуем просмотреть:

  • Лучшая пароизоляция для дома
  • Как выбирать гипсокартон
  • Какой цемент лучше выбрать
  • Виды крепежей для гипсокартона
  • Экструзионный пенополистирол
  • Сухая засыпка
  • Применение бетоноконтакта
  • Виды утеплителей и их свойства
  • Кладочная смесь для кирпича
  • Лучшая затирка для швов плитки
  • Виды анкеров для бетона
  • Лучшая сухая шпаклевка
  • Какие штукатурные смеси лучше
  • Обзор лучших добавок в бетон
  • Размеры асбестоцементных труб
  • Как выбрать керамическую плитку
  • Какая подложка под ламинат лучше
  • Обзор лучших гидроизоляционных материалов
  • Какой кирпич лучше
  • Как выбрать рубероид для кровли
  • Какой плиточный клей лучше выбрать
  • Материалы для отделки фасадов
  • Лучший монтажный клей для пеноблоков
  • Грунтовка для стен
  • Зачем нужен кварцевый песок
  • Стеклообои в интерьере
  • Виды и свойства герметика
  • Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях ;)

Цена профиля разных видов

Примерная стоимость стандартных профилей длиной 3 метра от «Кнауф» и «Гипрок» указана в таблице

Обратите внимание: размеры некоторых элементов у разных производителей отличаются

Тип профиля Knauf Цена, руб. Тип профиля Gyprok Цена, руб.
Стоечный потолочный
ПП 28 × 27
95 Стоечный потолочный
ПП 28 × 27
113
Стоечный стеновой
ПП 60 × 27
135 Стоечный стеновой
ПП 60 × 27
148
Направляющий потолочный
ПНП 28 × 27
100 Направляющий потолочный
ПНП 28 × 27
113
Направляющий
ПН 50 × 40
183 Направляющий
ПН 50 × 37
155
Направляющий
ПН 75 × 40
239 Направляющий
ПН 75 × 37
230
Направляющий
ПН 100 × 40
281 Направляющий
ПН 100 × 37
240
Стоечный
ПС 50 × 50
193 Стоечный
ПС 50 × 40
184
Стоечный
ПС 75 × 50
210 Стоечный
ПС 75 × 40
162
Стоечный
ПС 100 × 50
235 Стоечный
ПС 100 × 40
230

В заключение напомним, что для сооружения каркаса под гипсокартон кроме металлопрофиля понадобятся и другие комплектующие – крепеж, соединители и подвесы. Подробности о видах саморезов и калькулятор для расчета их количества есть в этой статье.

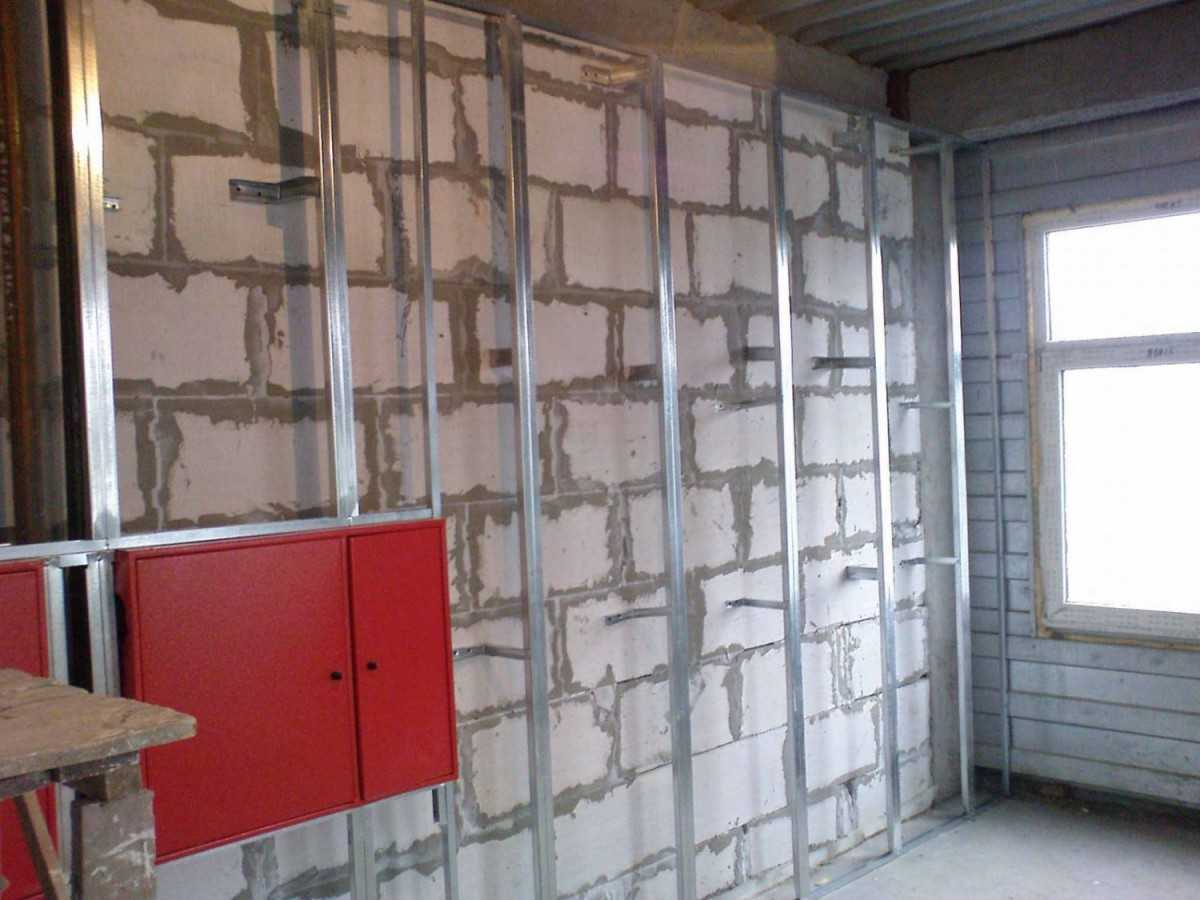

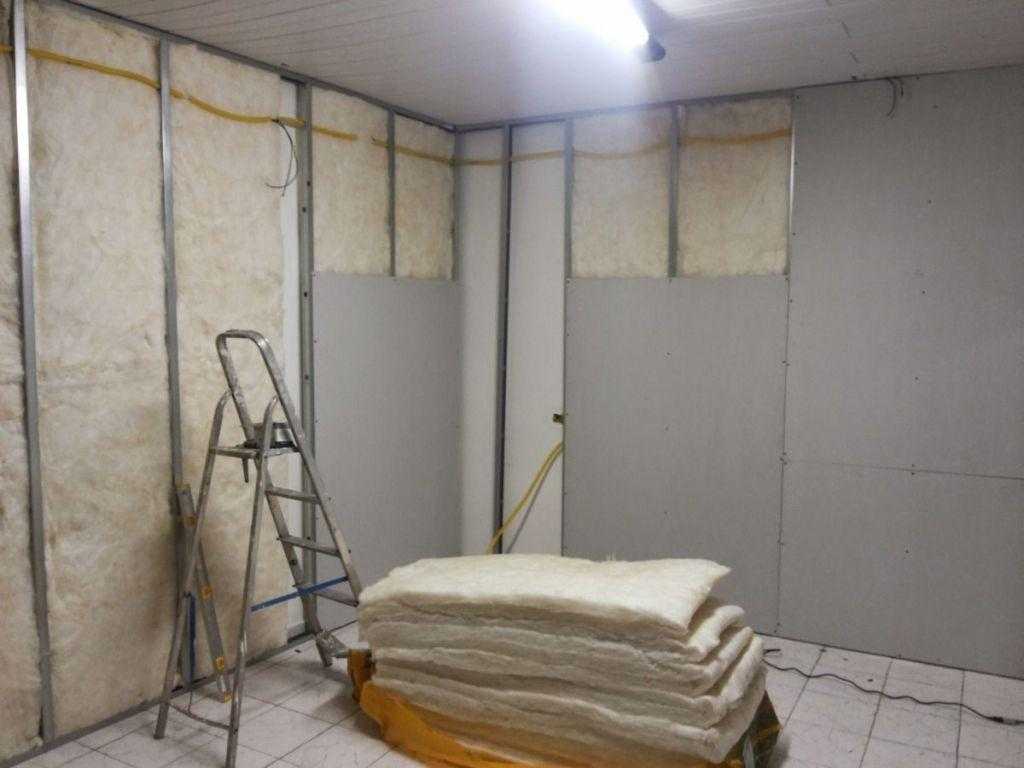

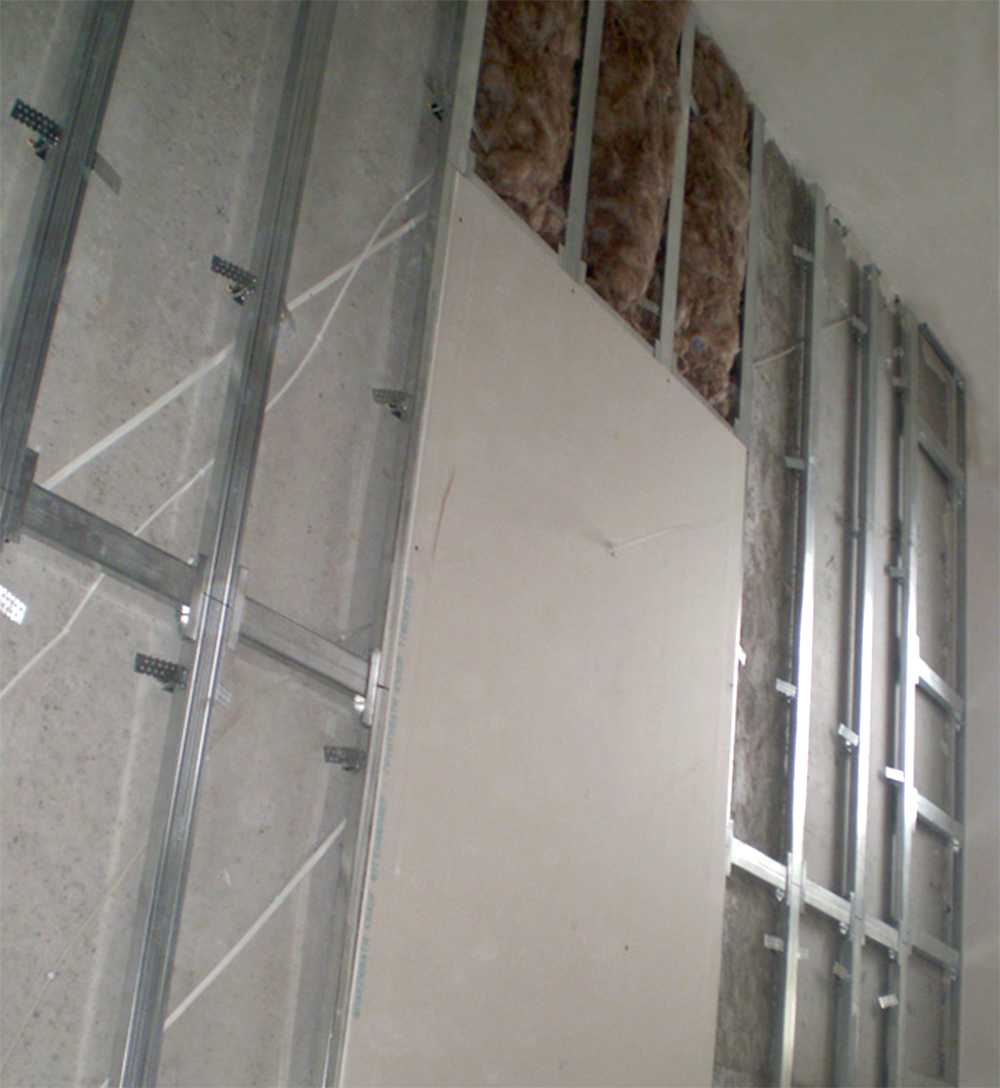

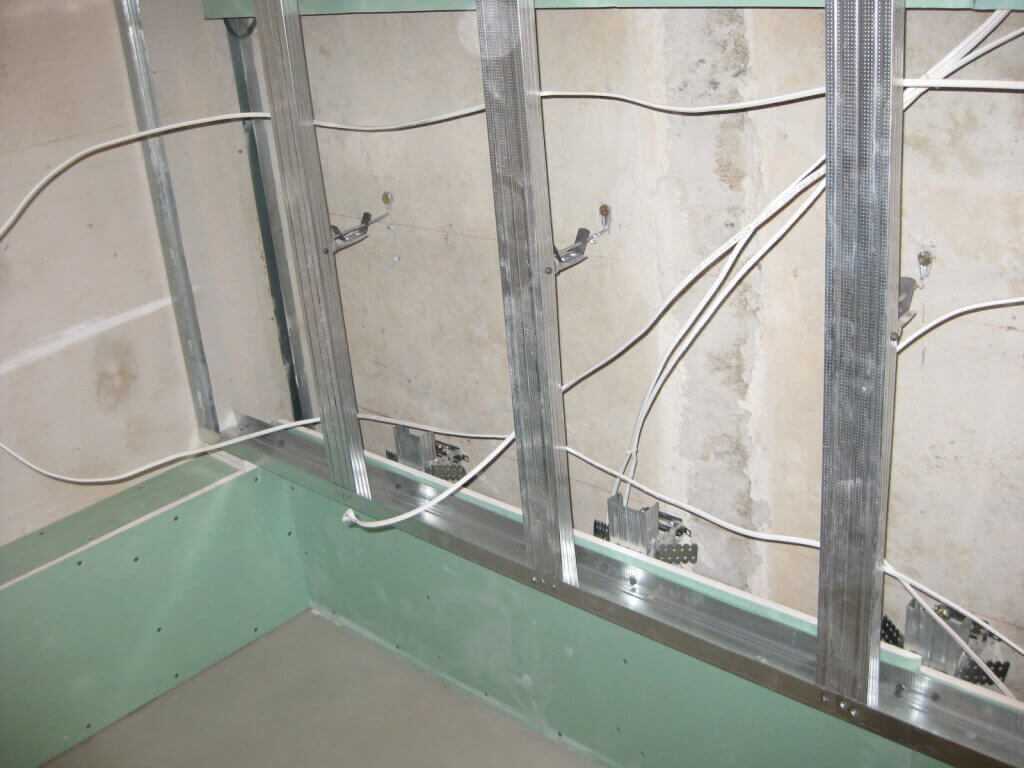

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

  1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
  2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
  3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по “спинке идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

  • длина 2.5-4 метра;
  • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
  • высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

  1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
  2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

  • Прямой подвес – это перфорированная полоска. Ее загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
  • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Крепеж

Монтаж осуществляется посредством многих деталей, в числе которых есть как предназначенные только для ГКЛ профилей, так и универсальные. Перед тем как отправляться за покупками, необходимо сделать расчет количества крепежных элементов. Для этого нужен готовый план. Обрешетка может быть сложной или простой, и от этого тоже сильно зависит необходимое количество.

Крепежные элементы предназначены не только для того, чтобы скреплять между собой профили, но и для прикрепления всей конструкции к стене или потолку. Поэтому они должны быть прочными, чтобы выдержать столь большой вес. При сооружении гипсокартонного модуля вам понадобится весь приведенный список деталей.

Шурупы, дюбели, саморезы

Для соединения профилей подойдут не каждые из этих элементов. Существует три фактора, влияющие на подбор креплений: материал, его толщина, а также расположение скрепляемой позиции.

Между собой профили могут скрепляться только саморезами, относящимися к категориям сверлящих или прокалывающих, соответственно, имеющих маркировку LB или LN. Эти варианты позволяют работать по металлу, однако придется приложить усилия, чтобы утопить шляпку и добиться ровности. Кстати, такие саморезы называют «клопы».

Чтобы прикрепить гипсокартон, понадобятся более длинные саморезы. Их длина должна составлять от 25 мм до 40 мм в зависимости от количества и толщины слоев. Здесь идеально подойдут изделия с маркировкой TN.

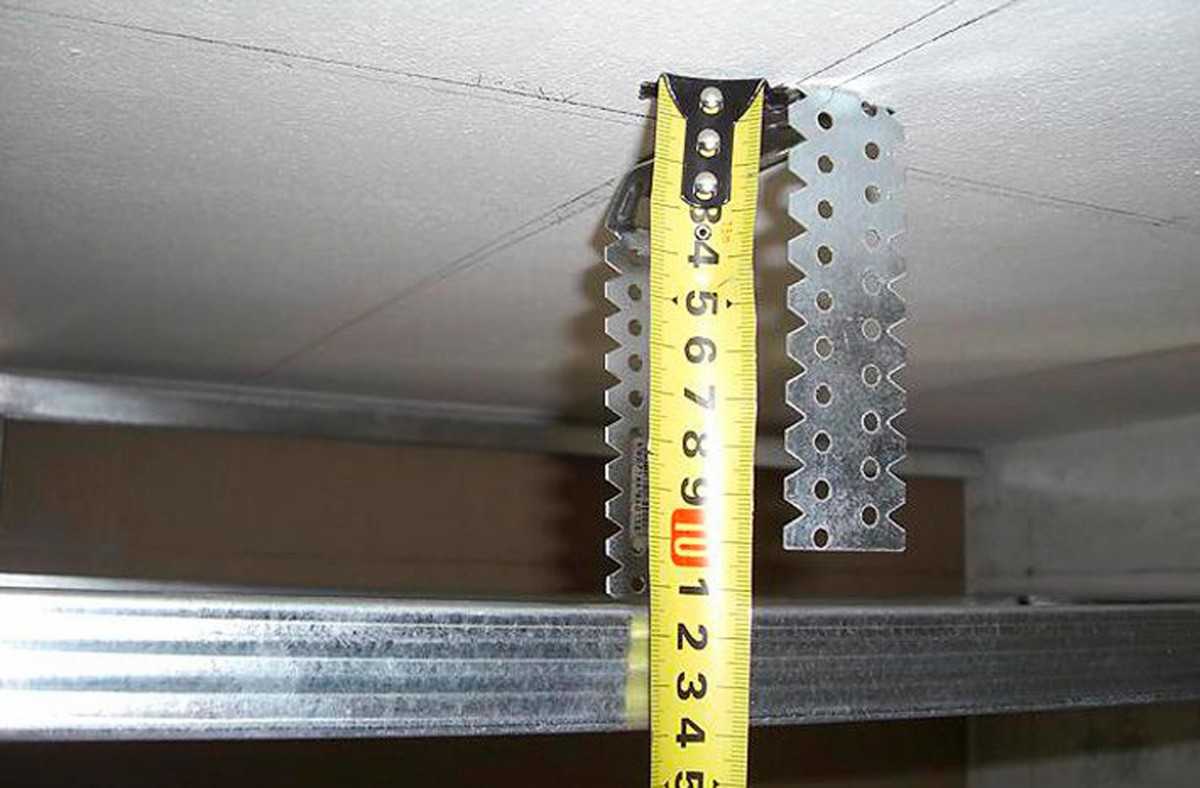

Подвесы

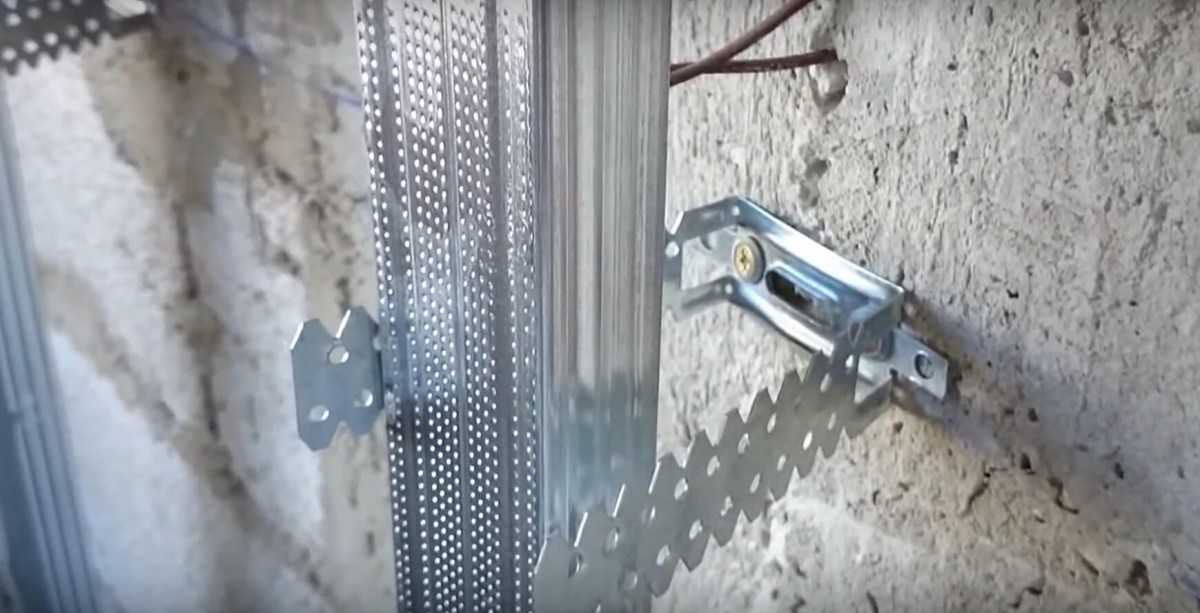

Вне зависимости от типа, при помощи подвесов можно крепить профильный каркас к стене или потолку. Подвесы изготавливают из тонкой и гибкой оцинкованной стали, добиваясь того, чтобы вес детали составлял всего 50-53 г. Несмотря на кажущуюся хлипкость, подвесы с успехом выдерживают вес конструкции. При работе с ними нужно быть аккуратными. Они не выдерживают механических воздействий, и при неловком движении подвес легко можно погнуть.

Чаще используются прямые подвесы, но есть и анкерные. Если первые можно назвать универсальными, так как они подходят и для стен, и для потолков, то вторые используются только для потолочного крепления.

Анкерный

Потолочные анкерные подвесы с зажимами имеют малый вес – всего 50 г, тем не менее они в состоянии выдержать внушительную массу, при этом не деформироваться и не отвалиться от потолка.

Анкерные подвесы имеют и другие преимущества.

  • Невысокая цена. Она составляет 8-10 рублей за штуку.
  • Универсальность. Потолочные подвесы хоть и предназначены только для потолков, крепить их можно и в углах, и на стыках со стенами, и в открытых местах потолка.
  • Высокое качество стали. Прочностные характеристики оцинкованной стали и ее гибкость выше всяких похвал, поскольку крепеж отвечает за надежность всей конструкции.
  • Простой монтаж и использование. Осуществить установку анкерных деталей легко из-за их интуитивно понятного дизайна.
  • Малый вес.

Прямой

Прямые подвесы отличаются большей универсальностью. Их можно крепить не только к потолку, но и к стенам, и к другим элементам. Они подходят для работы как внутри помещения, так и снаружи. Цена прямых элементов намного ниже анкерных: она начинается от 4 рублей за штуку. Производители предусмотрели многие нужды строителей, поэтому снабдили подвесы мелким шагом перфорации, что открывает большой диапазон высот, с которыми можно работать.

Тяги

Тяги нужны в том случае, если высоты обыкновенных подвесок оказывается недостаточно. Их длина начинается от 50 см. Это значит, что гипсокартонная конструкция может быть расположена на 50 см ниже потолка. Потолочные тяги делают из толстых спиц диаметром 4 мм. Правильный их монтаж позволяет добиться того, что вес подвесной гипсокартонной конструкции будет распределен равномерно.

Кронштейны

Эти комплектующие нужны для того, чтобы наилучшим образом закрепить профили. Есть усиленные крепежные кронштейны и П-образные. И те и другие применяются с соответствующими профилями. Наличие кронштейна необязательно, однако если вес конструкции большой, то лучше все же проводить монтаж с их использованием.

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

  • Длина – от 2,5 до 4 м;
  • Ширина – 60 мм;
  • Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.

Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

  • Длина – 3 м;
  • толщина – 0,55 мм;
  • ширина – 2,7 см;
  • высота – 2,8 см.

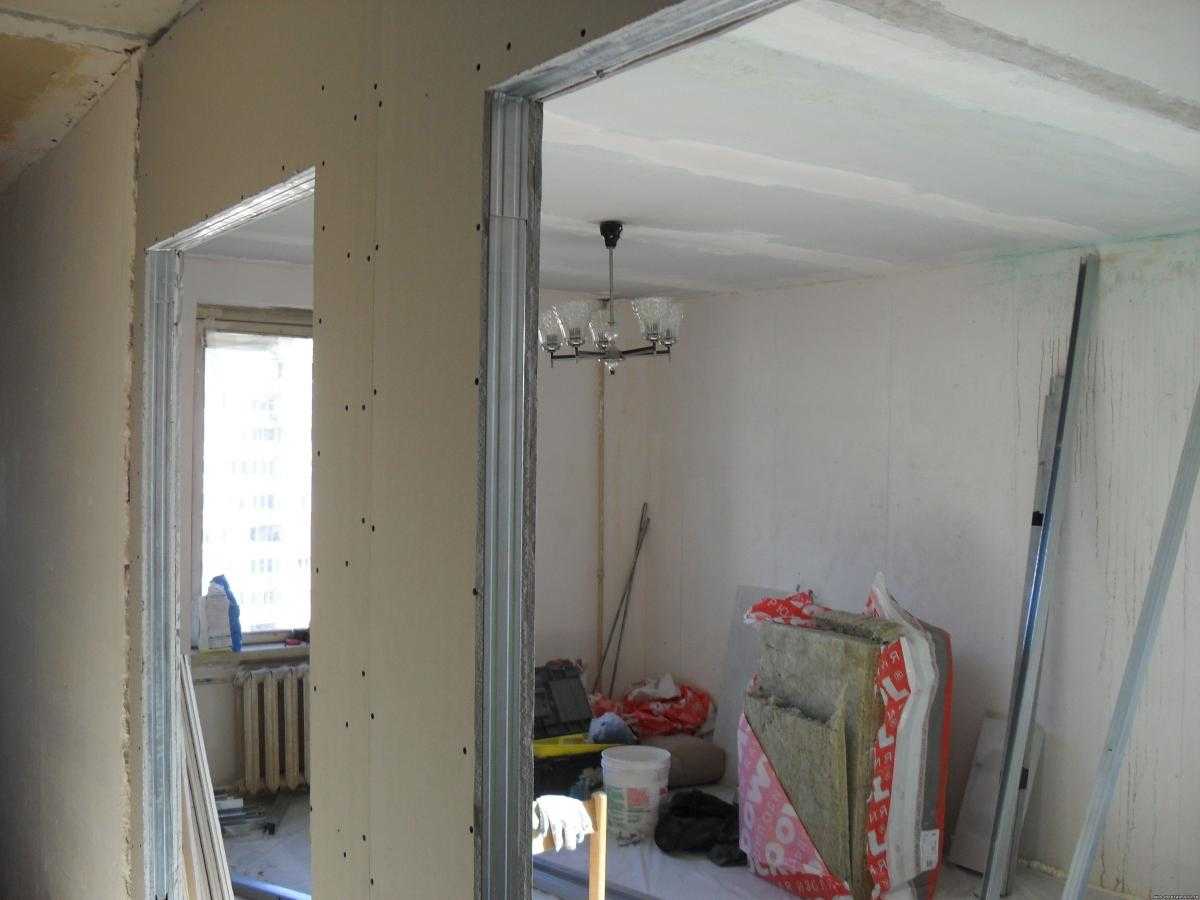

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.

Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

  • Длина – от 2 до 4 м;
  • высота полок – от 3,7 до 4 см;
  • ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.

Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

  • Длина – от 3 до 4 м (специальные длины делают на заказ);
  • высота полок – 5 см у Кнауф и 4 см у Гипрок;
  • ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

Вогнутые Выпуклые
Радиус, мм. Длина, мм. Радиус, мм. Длина, мм.
500 — 1000 2600, 3100, 4000
1001 — 2000 1001-2000 2600, 3100, 4000
2001 — 3000 2001-3000
3001 — 4000 3001-4000
4001 — 5000 4001-5000
> 5000 > 5000

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

  • стоечные;
  • направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

  • UD – это направляющие потолочные;
  • CW – изделия перегородочные стоечные;
  • UW – перегородочные направляющие;
  • CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Технические условия на металлический профиль стоечный (ПС)

(С-образный металлический потолочный КНАУФ-профиль предназначен для формирования каркаса подвесных потолков и облицовки стен; применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе ГКЛ, ГКЛВ, ГКЛВО) 9 Допуски на размеры радиусов скругления и фасок не должны превышать 25% их номинального размера, если они не оговорены в чертежах.Профили применяются в соответствии с указаниями требований по эксплуатации, настоящих технических условий и дополнительными требованиями, оговариваемыми при заказе профилей. 1.1.10 Обработанные поверхности не должны иметь острых кромок, заусенцев, задиров, следов дробления и других механических повреждений, выходящей за пределы чистоты обработки, указанной на чертежах.1.3.2 Из профилей одного типа и размера формируются малые упаковочные пакеты по 8 – 16 штук профилей, обвязанные полимерной упаковочной лентой.

В зависимости от размера заказа из малых пакетов формируются транспортные пакеты, с обвязкой полимерной упаковочной лентой.

Размеры обрешетки под гипсокартон

Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.

Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:

  • С маркировкой ПП;
  • С маркировкой ПН.

Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.

Количество штук определяется по формуле:

N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).

Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.

Обычная укладка

Для нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).

Расчетная формула требуемого метража ПП-профилей:

L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.

Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.

Расчет метража ведется по формуле:

L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.

Искомое количество штучных ПП элементов находится по формуле:

L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).

Сложная укладка

Расчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.

Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.

Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.

Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.

Инструкция по монтажу гипсокартона с применением профилей в видео ниже:

https://youtube.com/watch?v=Xax0g8JeZeg

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
