Особенности свайного фундамента: плюсы и минусы

От чего зависит цена фундамента под строительство дома

Основание принимает на себя большой вес построенного дома и распределяет его равномерно на поверхности грунта. Чем будет хуже несущая способность грунта, и чем тяжелее дом, тем надёжнее и прочнее должен быть фундамент, следовательно, цена на его обустройство будет выше.

Для легких домов подходят основания свайного и столбчатого типа, а вот для построек имеющих большой вес, потребуется создавать более массивную фундамент, здесь выбор отдаётся в пользу плитного типа или ленточного. Стоимость любого фундамента также зависит от его глубины, которую делают с учётом промерзания грунта.

Если цоколь в высоту будет больше двадцати сантиметров, то это существенно повышает затраты материалов на создание основания. В средней полосе нашей страны цоколь делают в высоту от 45 см до 50 см. К тому же, если грунт на участке строительства будет проблемным, то потребуется прибегать к дополнительным работам: обустройство дренажной системы, по которой будут отводиться грунтовые воды и качественное уплотнение почвы.

Перед началом строительства рекомендуется выполнить георазведку, что тоже увеличивает затраты.

Видео описание

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Заключение

Строительство фундамента – это очень важный этап работ, поэтому к его выбору и обустройству следует подходить основательно. Чтобы сэкономить собственное время и силы, лучше обратиться в строительную компанию, где вам не только посоветуют наиболее подходящий тип фундамента, но и качественно его возведут.

Нормативные требования

Производство регламентируется ТУ (техническими условиями), основные моменты которого регулируются по ГОСТ 19804, принятому еще в 1991 г. Срок службы изделий – 90 лет.

Железобетонные изделия, соответствующие указанному ГОСТу, находят применение при одно- и многоэтажном строительстве из различных материалов, возведении транспортных, инженерных, мостовых конструкций, сельскохозяйственных и промышленных объектов, гидротехнических сооружений.

Нормативным документом, регулирующим особенности выпуска забивных железобетонных свай заводского типа, является ГОСТ 19804-2012. Если речь идет об армировании, то применяемая сталь должна отвечать требованиям ГОСТ 6727.80 и 7348.81 (требования к проволоке на основе углеродистой и низкоуглеродистой стали, применяемой в качестве армирования).

Строительство мостовых сооружений предполагает собственные нормативные документы. Используемые опоры должны соответствовать ГОСТ 19804-91. Для их изготовления используется бетон прочностью М350, сама конструкция армируется продольной арматурой. Только такие элементы обеспечат прочность и надежность всей конструкции будущего моста.

Эти же монолитные сваи применяются при строительстве высотных многоэтажных домов, габаритных промышленных объектов. Последовательность подбора, методика заглубления, проверка качества и особенности проведения испытаний забивных свай отражены в СНиП 2.02.03 -85.

Гидроизоляция свайного фундамента

Чтобы свайный фундамент прослужил долго, надо позаботиться о целостности свай. Большую роль в этом играет гидроизоляция. При использовании буронабивных свай, перед заливкой бетона в шурф опускают чехол из рубероида, свернув его трубкой. В эту опалубку и заливают строительную смесь. Рубероид сохраняет состав бетона в течение всего времени схватывания, не давая цементному молоку просочиться в землю. В результате свая без помех набирает проектную прочность.

При использовании винтовых свай или обычных металлических труб, в качестве гидроизоляции применяют обмазочные составы, как правило, на битумной основе.

Свайный фундамент экономичен и позволяет построить дом на слабом грунте – это его неоспоримый плюс. А связав сваи ростверком, можно рассчитывать, что обвязка обеспечит стабильность и долговечность всей конструкции на многие десятки лет. Значительными же минусами таких фундаментов является меньшая долговечность и невозможность устройства подвальных помещений в доме. Если вы готовы мириться с такими недостатками, то свайный фундамент будет приемлемым вариантом.

Способы погружения СВС

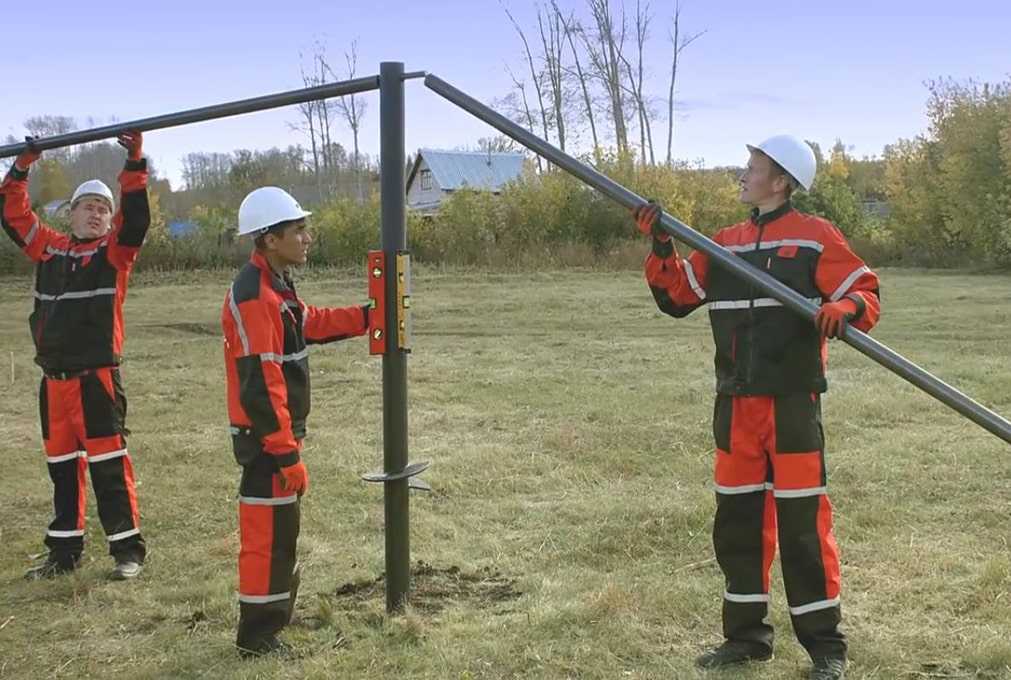

Все типы винтовых свай лучше вкручивать без использования спецтехники. Исключением являются участки со значительным перепадом высот, где неудобно перемещаться с рычагами вокруг вертикально установленной сваи.

При ручном вкручивании свай для основания дома рычаги (обрезки труб, ломы) фиксируются на теле несколькими способами:

• в отверстия – прожигаются сваркой или просверливаются коронкой;
• в технологические петли – привариваются в верхней части, позже срезаются УШМ;
• специальными захватами – аналог трубного ключа с сухарями.

Спецтехника не нуждается в специальных приспособлениях, в навесном оборудовании предусмотрена возможность надежного зацепления тела сваи. Этот вариант предпочтительнее при мелком шаге свайного поля, вблизи деревьев или внутри плотной застройки.

В любом случае требуется защита внутренней поверхности тела свай бетоном, наружную поверхность можно покрасить дополнительно сразу после покупки СВС у производителя.

Определение крутящего момента

Для обеспечения максимального ресурса дома недостаточно купить СВС, вкрутить их ниже отметки промерзания, смонтировать оголовки и ростверк. Лопасти должны погрузиться в пласт с нормальной несущей способностью, поэтому глубина промерзания не является показателем глубины заглубления. Например, на болотистом участке может попасться плавун или торфяник, СВС нужно погрузить ниже него.

Поэтому ручное вкручивание предпочтительнее на ровных участках, где рабочим удобно перемещаться по кругу с рычагами. На неровном рельефе можно использовать спецтехнику. Однако оба способа наиболее эффективны лишь при гарантированном достижении несущего пласта. Его глубину можно определить двумя способами:

• заказав геологоразведку участка – цена изысканий около 30 тысяч рублей, определяется уровень грунтовых вод, состав почвы в каждом пласте и прохождение в пятне застройки сторонних коммуникаций;
• выполнить пробное погружение – стоит 2 – 5 тысяч, позволяет вычислить УГВ, глубину несущего пласта;

Второй способ гораздо дешевле, поэтому используется в 80% случаев. Для этого применяется комплект SMP производителя Скиф, состоящий из 4-х метровой составной СЛС, СВС, рычагов (2 м каждый), прибора УККМ, позволяющего измерить усилие затяжки.

После прохождения отметки промерзания этим прибором контролируется крутящий момент. При достижении несущего пласта резко увеличивается крутящий момент, замеряется проектная глубина для конкретного участка. После этого застройщик может смело заказывать сваи необходимой длины в нужном количестве.

Пробные СВС не нужно заливать бетоном, так как этот комплект многоразовый, свая демонтируется для следующих испытаний. При значительном периметре пятна застройки учитывается шаг свайного поля, комплект Скиф может вкручиваться в нескольких местах.

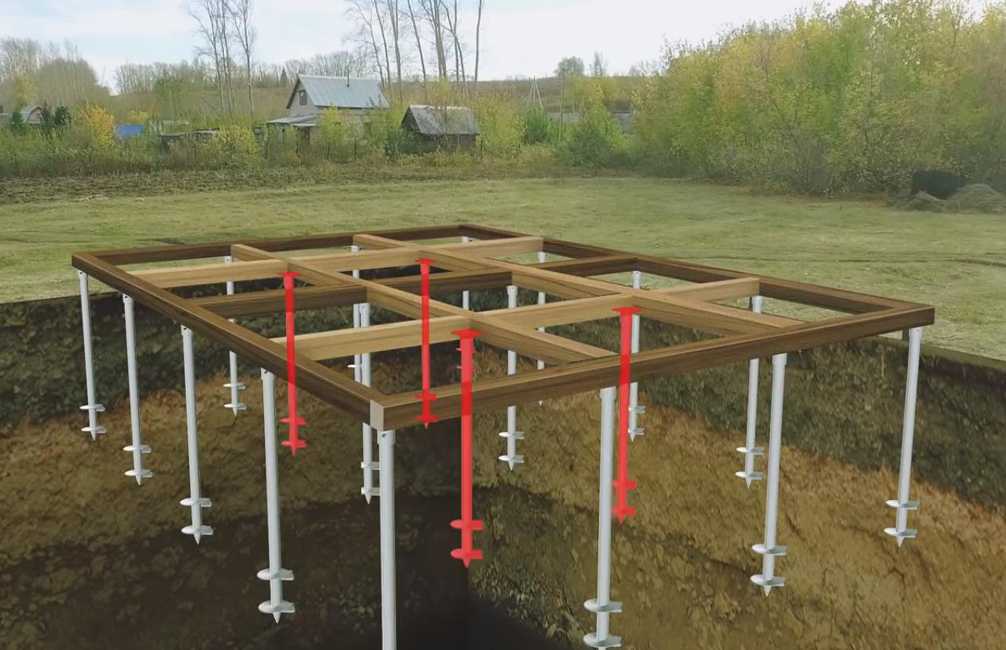

Основные схемы свайного поля

План размещения опорных элементов подбирают индивидуально в зависимости от конструктивных особенностей сооружения, а также сложности рельефа.

Популярные схемы:

1. Одиночное расположение. Винтовые сваи ставят по углам конструкции с шагом не более 3 м (метод для малогабаритных и легковесных построек).
2. Ленточное расположение. Столбы вкручивают по периметру постройки с минимальным расстоянием друг от друга. Технология используется для малоэтажных домов со стенами из дерева, пенобетона, газоблока, а также для каркасных сооружений.
3. Кустовое размещение. Опоры устанавливают группами из 2–3 элементов в местах, где действуют максимальные нагрузки (под углами, несущими стенами, действующими каминами и т.п.). Шаг в этом случае не имеет принципиального значения.
4. Сплошное свайное поле. Под тяжеловесными объектами и на участках с просадочным грунтом опоры вкручивают с шагом в 1 метром по всему контуру фундамента.

Минусы винтового фундамента. Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Экспресс-геология и измерения коррозионной активности грунтов»), а также наличие в грунте блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, применение цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего здания/сооружения.

2. Возможен уход в «срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому расчет несущей способности винтового основания должен осуществляться в системах автоматизированного проектирования (САПР), базирующихся на методе конечных элементов (МКЭ).

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают нужное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать модификации с двумя лопастями или с элементом сопротивления боковым нагрузкам.

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Возможно снижение несущей способности свай с двумя и более лопастями даже относительно однолопастных дезаксиальных конструкций (так называемый «обратный эффект»).

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть смоделированы в САПР, базирующихся на методе конечных элементов, с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета двухлопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаменту, из-за которого снижается уровень его надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными узлами, под несущими стенами, под ненесущими стенами и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

Нюансы процесса

Технология возведения домов на винтовых сваях не стоит на месте и применяется во всём мире. Только учитывая все особенности фундамента из винтовых свай, плюсы и минусы его возведения, можно получить качественный результат:

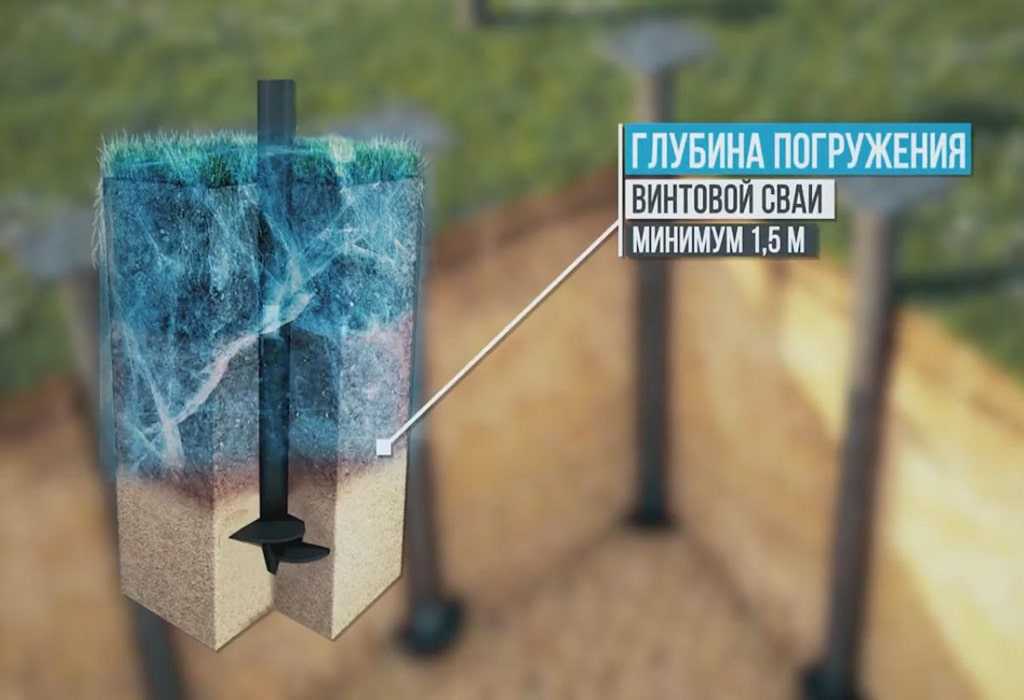

1. Необходимо правильно рассчитать точную длину труб в зависимости от вида грунта, глубины его промерзания в зимнее время, величины снежных масс.
2. Добиться необходимого углубления свай с помощью специальной техники или вручную, для этого потребуется не менее 2-х человек.
3. Сваи должны входить в землю строго по вертикали.
4. Для большей устойчивости в полость трубы рекомендуют заливать бетон.
5. Объединение отдельно стоящих свай ростверком увеличивает устойчивость при пучении грунта в сильные морозы. Ростверк — это усиление верхней части фундамента, равномерно распределяющее нагрузку по всем сваям.
6. Для деревянных домов трубы устанавливают через каждые 2-2,5 м. Предполагая использовать более тяжёлые материалы, выдерживают расстояние 1,5-2 м.

Проект свайно-винтового фундаментаИсточник dyatkovortp.ru

Некоторые специалисты не советуют строить жилой дом на свайно-винтовом основании, считая его более подходящим для небольших дачных домиков и хозяйственных построек. Но практика доказывает, что фундамент, выполненный по всем правилам, является надёжной основой для достаточно массивных домов.

Виды опор для фундамента

В домостроении используют такие типы оснований:

• буронабивные опоры (бетонные и железобетонные);
• забивные столбы (железобетонные, металлические и деревянные);
• винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

• Yc — коэффициент условий работы;
• Ycr – коэффициент сопротивления грунта;
• R – сопротивление почвы;
• A– диаметр сваи;
• U – периметр сечения опоры;
• Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
• fi – сопротивление почвы относительно поверхности силового элемента;
• li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

• Ycf  – коэффициент условий действия почвы на боковые поверхности опоры;
• Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

• a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
• c1 – коэффициент линейности или удельного сцепления для различных грунтов;
• y1 – удельный вес грунта, расположенного выше винтовой части сваи;
• h1 – глубина опоры;
• h – общая длина трубы;
• d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

1. Экономической целесообразностью в заданных условиях.
2. Возможностью строительства своими руками.
3. Физико-химическими и механическими свойствами грунта.
4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.

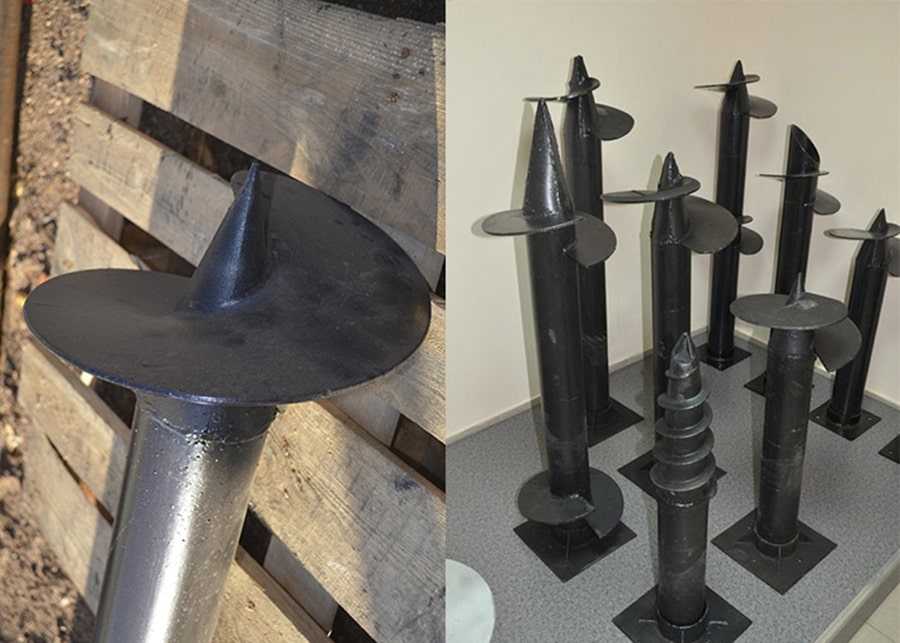

Типовые характеристики винтовой сваи:

• диаметр ствола 108мм, лопасти – 300мм;
• длина трубы – 2,0–2,5 м;
• толщина стенки трубы – 4–5мм;
• толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

• диаметр сечения – 300 мм;
• длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

• железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
• металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
• деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

• диаметр – 150 мм;
• глубина – 3–4 м.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Технология заливки свайно-винтового фундамента

Технология установки фундамента из свайно-винтовых опор без использования наемных рабочих и спецтехники выглядит следующим образом:

1. Технические расчеты; 2. Разметка и установка опор с обрезкой по уровню; 3. Заливка бетона в полость опоры; 4. Обвязка свайной конструкции.

Технические расчеты

Начинать строительство свайного фундамента нужно с подбора подходящих опор. Паспорт каждой опоры позволяет узнать ее несущую способность в зависимости от диаметра, ширины лопастей и прочих конструктивных особенностей.

Просчитайте приблизительный вес будущего здания и добавьте к полученной цифре еще 50%. Сюда включается необходимый запас прочности, а также всевозможные снеговые и ветровые нагрузки.

Не забудьте включить в массу будущего строения и кровлю. Помните, что ондулин или металлочерепица весят меньше, чем шифер или натуральная глиняная черепица. Эти данные позволят вам подобрать подходящие сваи и подсчитать их количество в зависимости от размеров несущей конструкции.

Разметка и установка опор

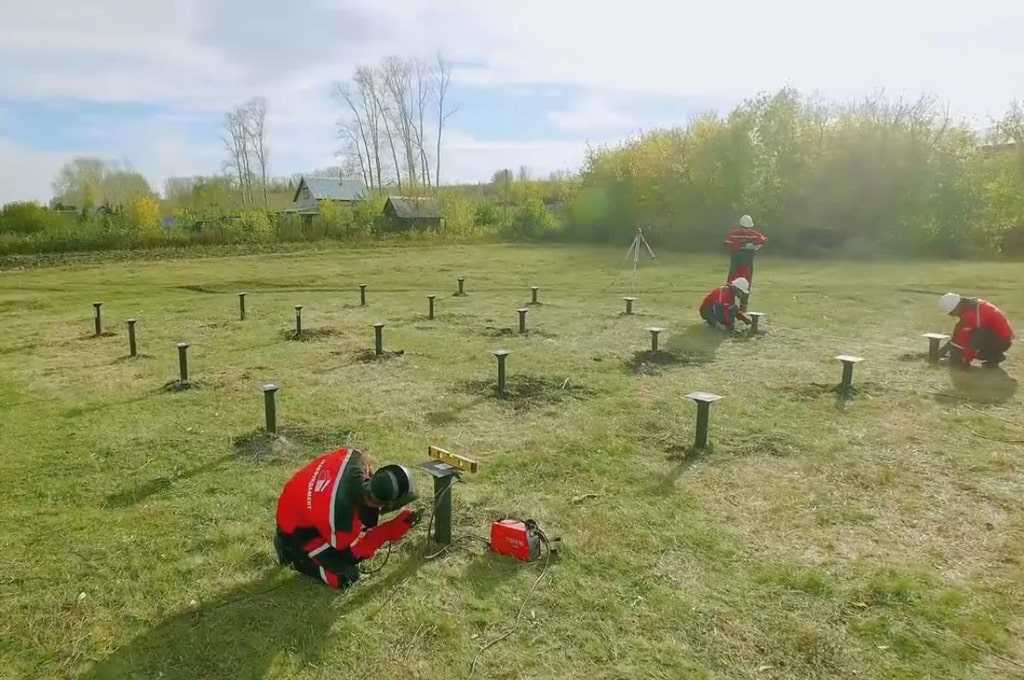

Когда все расчеты произведены и подходящие сваи закуплены, можно переходить к их разметке на местности и последующей установке.

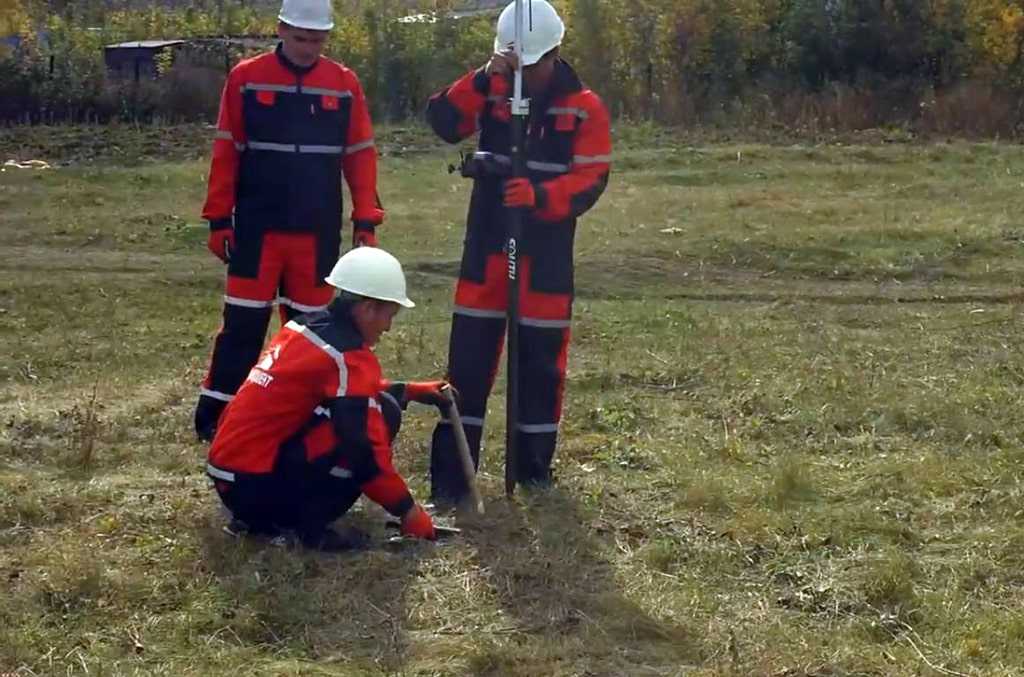

• Разметьте необходимый участок местности согласно плану будущего строения. Отметьте места ввинчивания опор деревянными колышками. Помните, что расстояние между двумя ввинчиваемыми сваями может варьироваться от 1 до 3 метров.

• Как только разметка произведена, можно приступать непосредственно к установке винтовых свай. Ничего сложного в данном процессе нет. Прежде всего, необходимо выкопать углубление в 30-40 см на месте установки опоры. Сделать это можно при помощи обыкновенной лопаты.

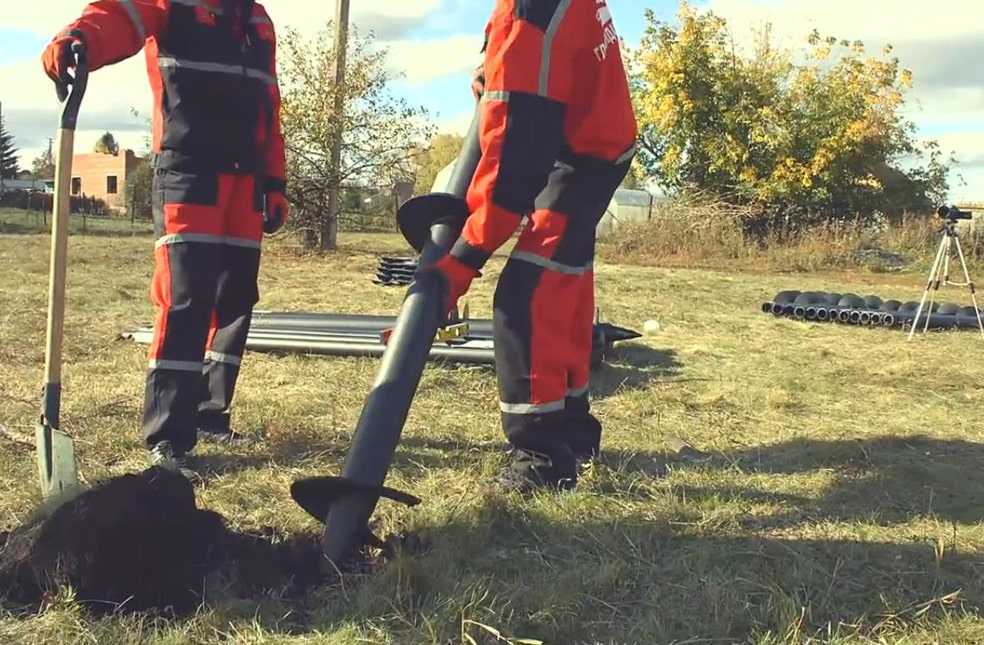

• Вставив первую сваю в выкопанный приямок, можно переходить к вкручиванию. Для этого в отверстия рабочего ствола с двух сторон вставляют специальные кронштейны, в которые затем вставляют две длинных трубы. Два человека, удерживая трубы-рычаги за края, начинают движение по часовой стрелке вокруг сваи, и благодаря прилагаемым усилиям винтовая свая постепенно ввинчивается до нужной глубины.

• Заметим также, что для установки свай необходимо как минимум 3 человека. Пока двое ввинчивают сваю, третий удерживает ее и контролирует вертикальное положение. Если усилий двоих человек для завинчивания опоры будет недостаточно, понадобится помощь еще двоих человек, по одному на каждый рычаг.

• Сваи, ввинченные под углом, необходимо выкрутить и установить повторно, но не в то же место, а рядом, отступив 0,5 метра.

• Аналогичным способом закручиваются и все остальные сваи

Здесь важно лишь контролировать продольное и поперечное расстояние между металлическими опорами, а также регулярно проверять диагонали

• Когда все сваи будут ввинчены, засыпьте установочные приямки землей и утрамбуйте грунт вокруг свай. Далее необходимо дать опорам точную отметку от уровня земли. Для этого воспользуйтесь лазерным уровнем и мелом.

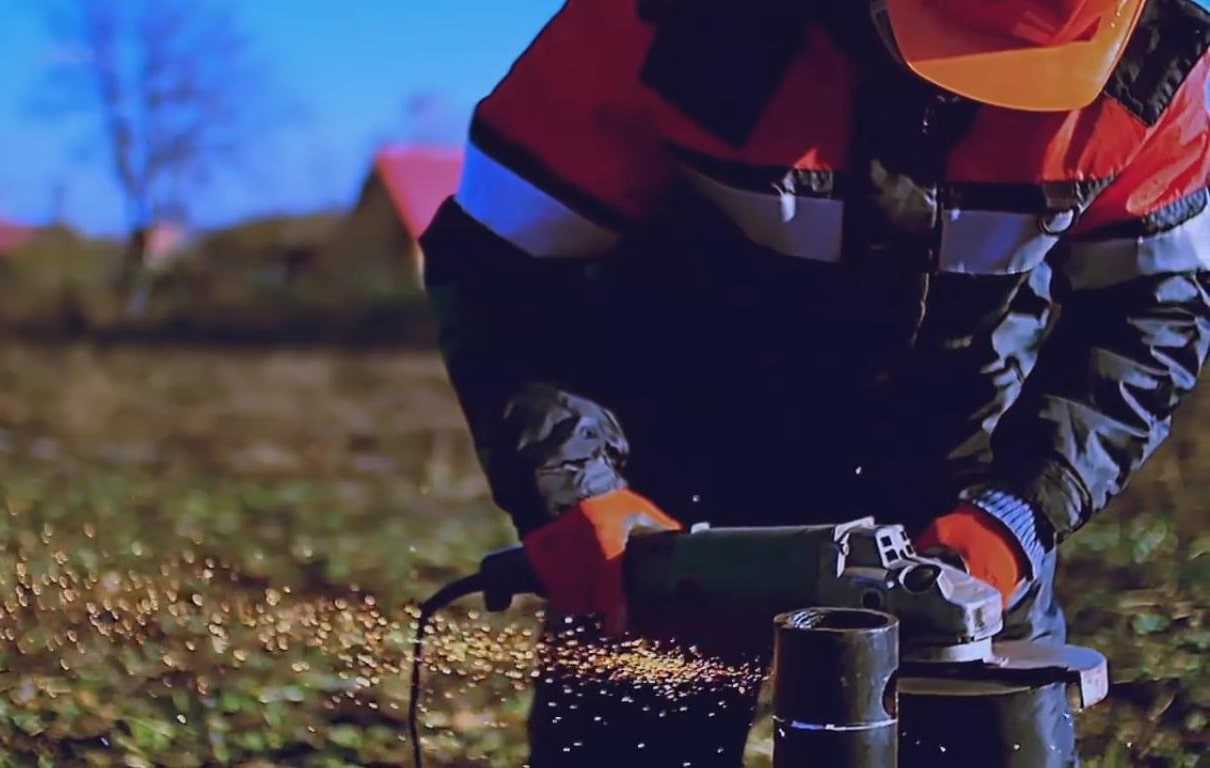

• Отбив уровень всех имеющихся на планировке свай, можно переходить к их обрезке. Для этого используйте болгарку.

Заливка бетона в полость опоры

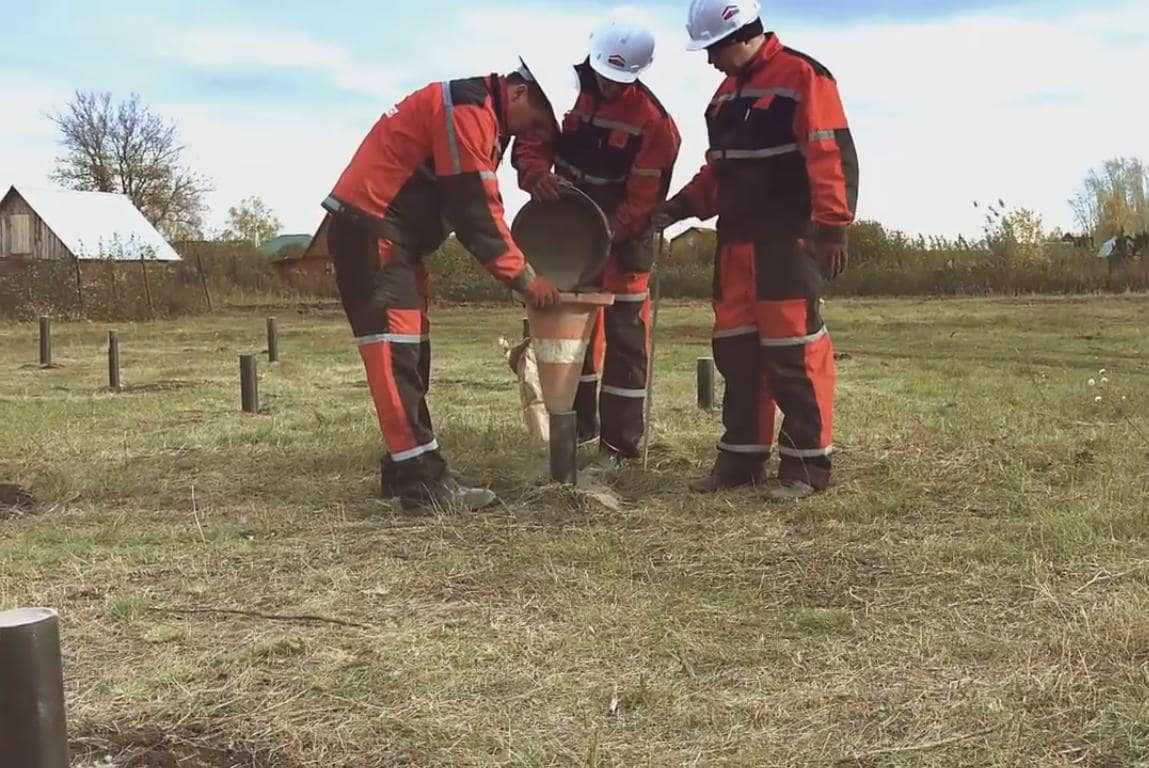

В установленные опоры необходимо залить готовый цементный раствор, что придаст прочности опорной конструкции и поспособствует ее долговечности. Заполните раствором практически всю трубу, оставляя незаполненными лишь 10 см от края. Оставшееся пространство засыпьте сухой смесью цемента и песка.

Обвязка свайно-винтовой конструкции

Сверху, на каждую опору следует наварить основание в виде металлической пластины толщиной 10 мм и приблизительным размером 100х200 мм.

Тем не менее, самый надежный свайно-винтовой фундамент получается после установки ростверка. Говоря простым языком, это сварка цельного каркаса прямо на опорах, позволяющая правильно распределить нагрузку установленного сооружения.

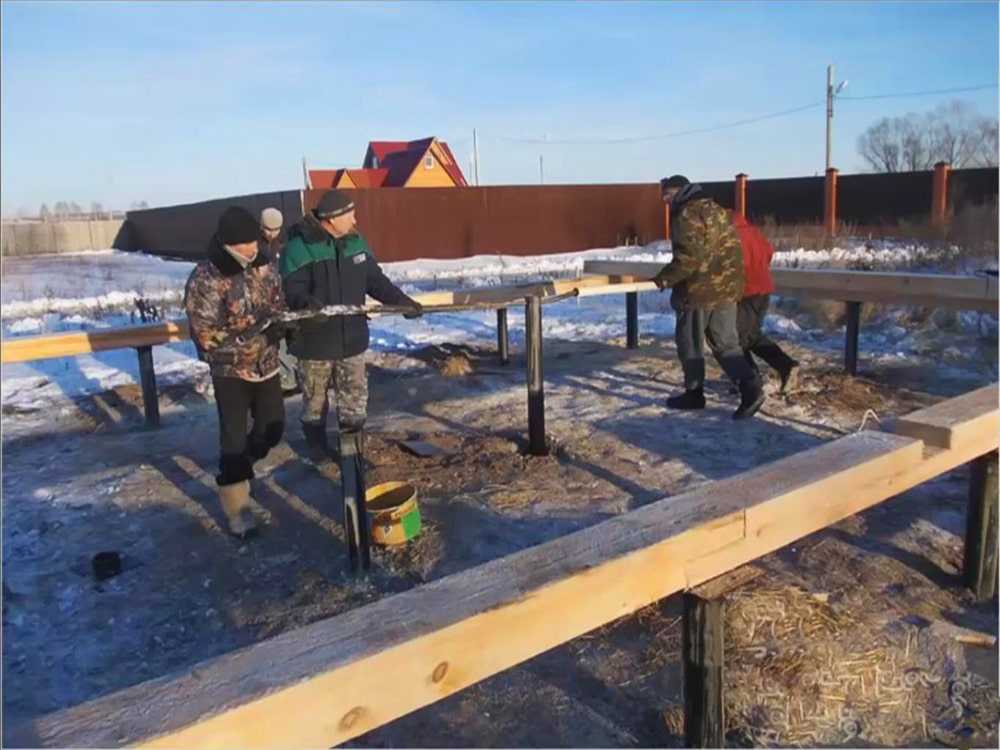

Установка ростверка на опоры фундмента

Для установки ростверка длинные швеллеры укладывают на все опорные столбы, установленные в ряд, и приваривают к ним электросваркой. После этого продольные швеллеры соединяют поперечными, приваривая их встык. В итоге получается цельная конструкция, внешне отдаленно напоминающая монолитный фундамент. Такая конструкция будет максимально надежной, и не даст сломаться или согнуться отдельно стоящей свае.

Как вариант, для удешевления конструкции и получения необходимой прочности, соседние балки можно соединить косыми или крестообразными распорками, также взятыми на сварку.

Завершая возведение несущей строительной опоры, необходимо обработать все варочные швы защитным составом. Это убережет сварные соединения от разрывов и коррозии на десятки лет!

Как только фундамент будет готов, сверху на него можно укладывать венцы сруба и начинать возводить дом.

Заключение

Составляя проект, выбирают параметры фундамента и придерживаются установленных значений. Только так можно добиться оптимального соотношения между качеством полученного результата и финансовыми затратами на строительство основания.

При этом расчет фундамента у неопытного застройщика может вызвать затруднения, что приведет к ошибкам и нарушениям технологии. Поэтому, собственнику, который не имеет опыта и квалификации в данной сфере, стоит доверить проектные расчеты профессионалам. Любые отклонения в процессе строительства должны быть согласованы с инженерами, которые проводили расчеты.
