Свайный фундамент: плюсы и минусы. отзывы о свайном фундаменте

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

сварными;
литыми.

Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

Быстрота сооружения фундамента;
Нет необходимости ожидать выстраивания фундамента;
Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
Доступная цена;
Могут применяться на различных почвах;
Не требует предварительного выравнивания участка;
Хорошая стойкость к нагрузкам;
Большой срок эксплуатации;
Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
Необходимость соблюдать правила монтажа и технологии.

Виды свай, используемых для фундамента

На сегодняшний день различают несколько видов свай, которые могут использоваться для возведения свайного фундамента. Среди них:

Забивные сваи.
Винтовые сваи.
Буронабивные сваи.

Рассмотрим каждый из данных видов подробнее.

Забивные сваи

Данный вид свай придает фундаменту наибольшей устойчивости. Все дело в том, что во время проектирования будущего строения, проектировщики рассчитывают будущий вес здания и разделяют его между всеми сваями. Во время их установки на каждую сваю воздействует такая сила, которую потом ей придется выдерживать. Когда свая перестанет уходить в землю, это может означать то, что она достигла того грунта, на котором строение уже может выстоять.

Дополнительной устойчивости сваи придает уплотненный вокруг нее грунт. Забивать такого рода сваи можно лишь с использованием специального пневматического молота, который в частном домостроении использовать очень дорого. Именно поэтому данный вид сваи не рекомендуется для самостоятельного возведения такого фундамента.

Винтовые сваи

Данный вид сваи представляет собой обычную стальную трубу, на конце которой приварены элементы, которые напоминают резьбу. По сути, такой вид сваи можно сравнить с саморезом, то есть они вкручиваются в землю по тому же принципу что и саморез. Благодаря своим лопастям на концах, увеличивается площадь опоры, что в свою очередь увеличивает прочность и надежность конструкции. В случае если грунт на месте строительства недостаточно плотный и даже неустойчивый, то могут использоваться сваи, на которых по всей их длине приварены лопасти.

Данный вид свай можно использовать как для частного строительства, так и индустриального. Ввинчивать сваи можно как вручную, так и с использованием специальной для этого техники. В случае вкручивания сваи самостоятельно, для этого потребуется несколько крепких человек

Как правило, на другом конце сваи, есть два отверстия, которые позволяют соединить их с техникой для закручивания, при этом, очень важно, чтобы при закручивании сваи она располагалась строго вертикально. Когда свая полностью вкручена до нужного уровня, в трубу сваи заливается бетон и приваривается оголовок, на который в дальнейшем устанавливается ростверк

Следует отметить и некоторые недостатки таких свай:

Винтовой фундамент требует точного расчета глубины залегания прочного грунта, в противном случае свая не будет устойчива, особенно во время пучения грунта.
Сваи должны иметь качественные сварные швы, иначе в процессе завинчивания сваи, лопасти могут оторваться или повредиться. Это может привести к потере несущей способности.
Сваи должны быть покрыты качественным слоем заводской краски, иначе некачественное покрытие может привести к возникновению коррозии.

Буронабивные сваи

Данный вид свай довольно часто применяется в частном домостроении. Для того чтобы их выполнить требуется сделать ручным буром скважины для свай, после чего выполняется опалубка в случае неплотного грунта, который осыпается.

Такие свай гидроизолируют с помощью рубероида или любого другого изолирующего материала (можно использовать асбестоцементные трубы), армируются, после чего бетон заливается прямо в скважину. Сваи устанавливают по всему периметру будущего фундамента, то есть по углам, вдоль наружных и внутренних стен. Количество свай зависит от общего веса будущего строения.

Среди минусов данных свай можно отметить невозможность точно определить достигла ли свая твердого грунта или нет.

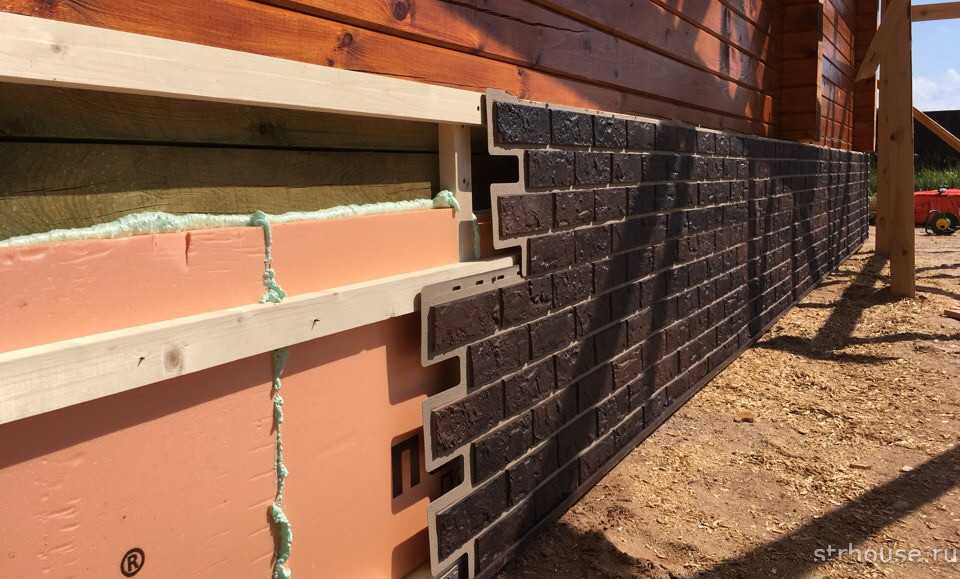

Утепление свайного фундамента

Вопрос утепления ростверка свайного фундамента всегда стоит остро, ведь сваи приподнимают основание дома над землей и оставляют просвет, который может легко промерзать и проветриваться. По сравнению с другими видами фундаментов, где монолитное основание образует замкнутый утепленный контур, неутепленный цоколь фундамента из свай является недостатком. Решается, однако, эта проблема достаточно просто.

Для начала по периметру здания у цоколя монтируется обрешетка, в которую впоследствии закладывается слой утеплителя (не забывая оставлять продухи для правильной вентиляции), затем монтируется чистовая облицовка в виде цокольных панелей, шифера или листов фанеры, таким образом, решается вопрос, чем закрыть свайный фундамент снаружи. Такая защитная оболочка воспрепятствует промерзанию пола и коммуникаций, а дополнительный монтаж отмостки вокруг дома, сохранит от промерзания грунт под домом.

Характеристики основных элементов свайно-винтового фундамента

Устройство винтовых свай

Винтовая свая – стальная труба с острым, закрытым наконечником и лопастями. Фактически это – бур, ввинчивающийся в грунт. Винтовой наконечник – это основной рабочий элемент, выступающий функциональной частью, опорой и анкером. Дополнительно к сваям продаются оголовки. Они закрывают верхнюю часть конструкции и служат платформой для дальнейших обвязочных работ. Также оголовок используют для ввинчивания, цепляясь за него, а не за основу сваи. Лопасти удерживают здание при воздействии сил морозного пучения.

Свайно-винтовой фундамент

Зимой пучение на глинистых водонасыщенных почвах, особенно для легких деревянных конструкций, может привести к выдавливанию фундамента. Проблему не удается решить и заглублением опор ниже зоны промерзания из-за сил, воздействующих на боковую часть. Но если опустить опору ниже уровня промерзания, с анкером, то слой твердого грунта будет удерживать фундамент.

Винтовые сваи предназначены для возведения легкого и недорогого фундамента. Причем каждому строению подходит свой типоразмер, приведенный в таблице.

Тип/размер	Область применения	Несущая способность (кг)
СВ76Х122	Наиболее легковесные конструкции — заборы, сараи и хозблоки, детские площадки.	350
СВ89Х250	Нежилые помещения — садовые домики, альтанки (беседки), легковесные причалы и пирсы	1450
СВ108Х300	Жилые строения малого веса – дома из бруса, бревен и СИП-панелей.	2200
СВ133Х350	Наиболее тяжелые из возможных строения из пенобетона, керамзитобетонных блоков.	2900

Типы свай

Существуют две основные разновидности опор, различают их по способу создания наконечника:

Сваренный наконечник.
Литой наконечник.

Первый вариант отличается дешевизной, за которую приходится платить надежностью. Недостаток заключается в том, что лопасти к наконечнику привариваются без соблюдения технологических норм, кустарным методом. В результате при завинчивании свая может уходить от вертикали. Может обломаться лопасть, это заметно по уменьшению сопротивления при ввинчивании. Подобная свая уже не может выполнить роль полноценной опоры, часть ее несущих обязанностей принимают соседние точки, вследствие чего ускоряется их износ. Худший вариант – поломка сваи после возведения дома. Деформируется ростверк фундамента, а строение становится аварийным.

Литой наконечник для винтовой сваи

Более надежны литые наконечники, изготавливающиеся методом точного литья. Они дороже, но долговечны и могут выдерживать до 6 тонн нагрузки.

Отдельно стоит рассмотреть сваи из насосно-компрессорной трубы с увеличенной толщиной стенок. Их надежность сопоставима с литыми, благодаря толстостенной трубе. Специальная сталь способна выдерживать агрессивные среды без защитного покрытия до 7 раз дольше. Применение таких свай позволяет избавиться от основного их недостатка — коррозии металла в грунте.

Важные параметры свай

Выбирая винтовые сваи, следует ориентироваться на тип наконечника и на ряд вспомогательных параметров:

толщина стенки – параметр индивидуальный, зависящий от типа грунта, веса строения, и ряда других требований;
характеристики стали – каждый сплав имеет ряд эксплуатационных параметров, которые стоит учитывать при покупке свай;
тип обвязки – прочная, стальная обвязка фундамента лучше распределяет нагрузки между опорами, чем ее аналоги из бруса;
способы антикоррозийной обработки – здесь есть выбор между оцинкованным металлом и полимерным покрытием; если обработка произведена согласно требованиям, полимер окажется предпочтительным.

При покупке свай требуйте у продавца все необходимые нормативные документы. Они будут гарантией того, что под видом надежных опор вам не продали кустарного производства изделие. В противном случае есть риск обрушения здания в первые годы эксплуатации.

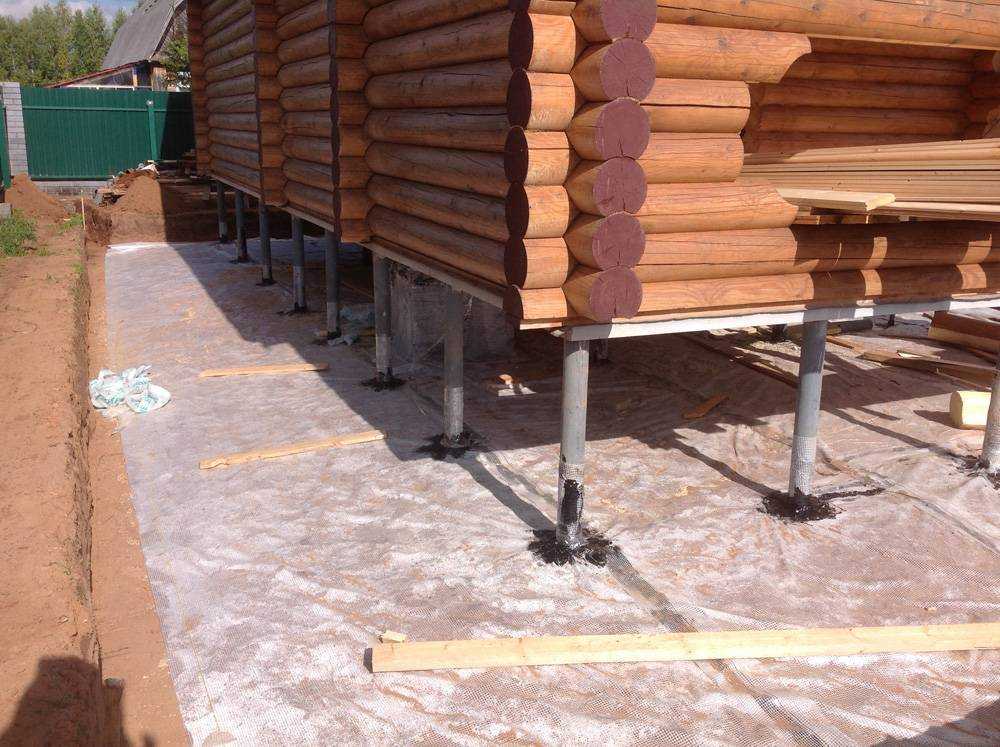

Дом на сваях

Особенности ленточного фундамента

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

Сборный;
Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы, данного фундамента такие:

Он универсальный, может функционировать со всеми постройками;
Простота монтажа монолитного вида;
Герметичность;
Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

Большие денежные траты;
Массивность конструкции;
Трудимый процесс.

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
На солончаках, просадочных грунтах.
В регионах с вечной мерзлотой, при значительной глубине промерзания.
В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
На лесовидных почвах, теряющих прочность при насыщении водой.
Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.
Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай.
Отсутствие подвала

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Литой наконечник

Литые винты для свай изготавливаются только в производственных условиях, благодаря чему есть возможность отслеживать качество изделий. При этом применяется технология точного литья в вакууме, материалом изготовления служит высокопрочная сталь СТ-35, СТ-25. Готовые изделия проходят термообработку для повышения прочностных характеристик.

Цельнолитые наконечники по сравнению со сварными характеризуются:

точностью геометрических параметров;
более высокой толщиной лопасти (13 мм против 5 мм для сварных, если сравнивать толщину основания лопасти диаметром 300 мм);
погружением в грунт без деформации о встречающиеся мелкие камни и строительный мусор.

Цельнолитой наконечник вставляется в нижнюю часть трубы и обваривается по окружности. Такая конструкция обладает высокой несущей способностью и может применяться для возведения тяжелых бревенчатых домов (при условии правильно выбранного диаметра сваи).

Стоимость опорного элемента с литым наконечником приблизительно на 25% превосходит стоимость сварных изделий. Если для строительства выбрать сваи из стальных труб с качественной оцинковкой и внешним антикоррозийным полимерным покрытием, опоры для фундамента способны прослужить порядка сотни лет.

Антикоррозийная обработка самому литому наконечнику не требуется – защитный слой с рабочей части стирается о грунт в процессе завинчивания. Толщины и качества лопасти хватает для того, чтобы процесс коррозии не влиял на надежность и долговечность конструкции.

Обратите внимание: изделия с литыми наконечниками выбирать следует очень внимательно. Нарушение технологии производства ведет к снижению качества изделий и их надежности – к примеру, для снижения себестоимости готовые наконечники не подвергают термообработке или используют металл низкого качества

Такое литье отличается хрупкостью и наконечник не способен выполнять свои функции. На рынке можно встретить и подделки под литье.

Приобретать винтовые сваи с литыми наконечниками рекомендуется напрямую у надежного производителя, проверив сертификаты на изделия. Чтобы гарантировать надежность фундамента, монтажные работы проводят с применением специализированной техники и в процессе контролируют силовой момент закрутки опорных элементов. Если установка свай производилась собственными силами, по окончании монтажных работ для каждого элемента проводится испытание давлением.

Типы свайных фундаментов

Свайный фундамент под дом может различаться по количеству опорных элементов, которое будет задействовано в строительстве, а также от геометрической формы строения:

Одиночные сваи. Они применяются, если передается нагрузка от элемента конструкции небольшой площади, например, колонны.
Свайно ленточный фундамент. Этот вариант основания применим, если опоры устанавливаются по периметру сооружения или для возведения протяженной конструкции.
Свайные кусты. В этом случае часть здания или его элемент отправляют нагрузку сразу на несколько сваи, расположенных в непосредственной близости.
Свайное поле. Оптимальное решение для крупногабаритных и тяжелых объектов. Оно представляет собой размещение опор под всем зданием по определенной системе.

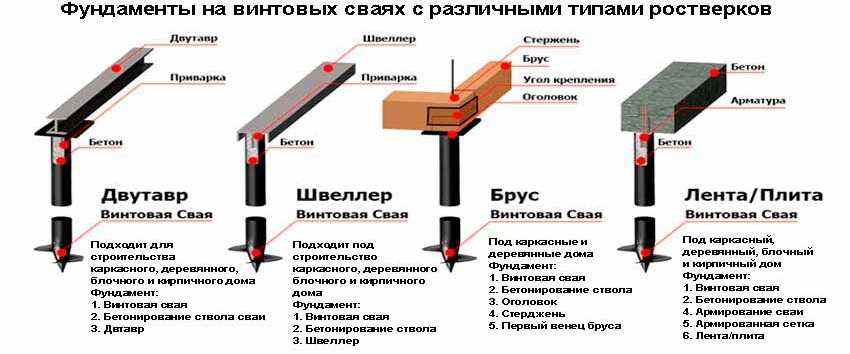

Свайный фундамент под дом чаще всего используются вместе с ростверком. Этот элемент может быть, как сборным, так и монолитным, который объединяет все опоры между собой. Фундамент с ростверком может быть различного вида:

Низкий. Такое основание расположено немного ниже поверхности земли. Опирается такой фундамент на сваях и по всей площади, что обеспечивает равномерное распределение нагрузки.
Повышенный. Основание расположено немного выше поверхности земли, что купирует возможность передачи нагрузки на грунт.
Высокий. Такой вариант актуален для гидротехнических сооружений и мостов. Также вариант применим, если предполагается строительство подпольного помещения.

Главным достоинством фундамента с ростверком – возможность сооружения монолитной цельной конструкции. Она выполняется с помощью арматуры, длина которой больше, чем длина опор. Как видно из вышесказанного, можно выбрать свайный фундамент для дома любой конструкции, которая будет оптимальна для конкретного строения, особенностей грунта на участке и климата местности.

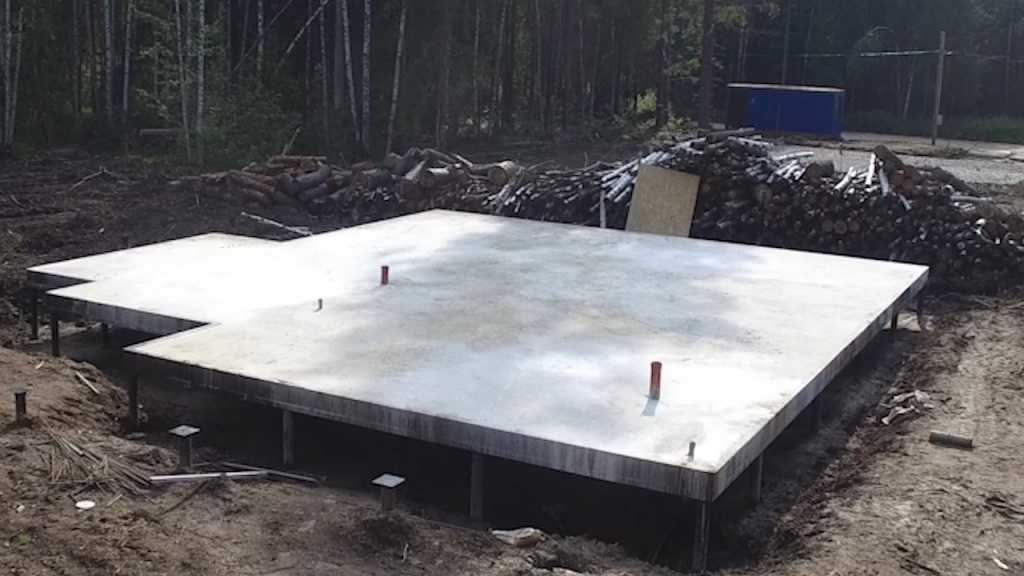

Сфера использования СПФ

Свайно-плитный фундамент универсален в географии использования, он успешно применяется как в условиях вечной мерзлоты, так и в южных регионах. Часто это более выгодное решение по сравнению с аналогами — сборными ленточными и монолитными фундаментами.

Целесообразно обращаться к использованию СПФ в случаях:

Когда строительство ведется на сейсмоопасном участке.
На проблемных грунтах: при значительной глубине промерзания, на пучинистых грунтах, высоком уровне размещения пластов подземных вод. В этих случаях сваи нередко являются единственным надежным решением, но и они могут использоваться с оглядкой на ограничения. Для массивных сооружений с перспективой дальнейшей достройки этажей необходимо усиление свай, в частности, обвязкой плитным фундаментом.
В чувствительных к вибрационным нагрузкам строениях — например, для каркасных домов или стен из пенобетона.
При сооружении пристроек к уже имеющимся строениям.
При отсутствии точных данных об особенностях грунта, залегании подземных вод и других параметрах. Строительство — не та область, где можно допустить экспериментирование, потому надежный свайно-плитный фундамент желательно использовать всегда, когда присутствуют сомнения.

Применение СПФ при строительстве на берегу.

В перспективе использование свайно-плитных фундаментов будет расширяться, уже сейчас спрос на них растет год от года. Уникальная технология позволяет возводить строения как в мало-, так и в многоэтажном строительстве достаточно быстро и с минимальными отходами.

Монтаж винтовых свай

И так, все расчеты выполнены, и вы узнали, к примеру, сколько и какие понадобятся винтовые сваи для дома из газобетона в соответствии с условиями грунта на вашем участке. Закупка совершена. Теперь можно переходить к возведению фундамента.

Разметка

Не менее важным процессом, чем расчет фундамента, является разметка территории застройки в соответствии с проектом. Естественно, предварительно необходимо подготовить площадку, убрать все лишнее и обеспечить подъезд, если будет использоваться техника.

Разметка начинается с обозначения углов, после чего отмечается положение остальных конструкций на участке.В местах установки свай следует сделать лунки, что упростит установку и сделает ее более точной. Все расстояния необходимо несколько раз перепроверить, чтобы была соблюдена размерность.

Установка свай

Прежде чем приступать к монтажу, следует определиться, каким способом будут устанавливаться сваи – механизированным или вручную. Второй способ менее быстрый и требует физических усилий нескольких человек, но при этом он более точный и менее затратный.

Также, перед установкой необходимо позаботиться об антикоррозийном покрытии опор, так как от этого будет зависеть долговечность фундамента. Если грунт абразивный, т.е. имеет включения из мелких камней, песка и пр., то даже двухслойного антикоррозийного покрытия будет недостаточно.

Если вы решили не прибегать к помощи специализированной техники, то для монтажа свай своими руками понадобится нехитрое приспособление в виде лома и двух труб длинной не менее двух с половиной метров, которые можно надеть на лом.

Инструкция установки выглядит следующим образом:

В подготовленную лунку вписывается свая.
В отверстие расположенное в верхней части сваи продевается лом, после чего на оба его конца надеваются трубы. Таким образом, с двух сторон создаются рычаги для ввинчивания изделия.
Несколько человек, взявшись за трубы, идут по круг, ввинчивая сваю. Один человек обязательно должен наблюдать за соблюдением вертикального положения ствола и корректировать его направление.

Механизированный монтаж опор

Конструкцию следует завинчивать в грунт до тех пор, пока винтовая лопасть, которая берет на себя основную нагрузку, не войдет в непромерзающий слой грунта. Для этого необходимо определить глубину промерзания грунта, а также учитывать размеры лопастной части конструкции. В большинстве достаточно погрузить столб на 30 см в несущий слой грунта.

Вывинчивать и снова погружать в грунт опору в одном и том же месте запрещается. Причина – изменение параметров грунта скажется на несущих способностях столба. Начинать закручивать сваи следует с углов фундамента, это позволит обеспечить высокую точность монтажа всех промежуточных опор.

Иногда, в процессе погружения винтовые лопасти или нижняя часть ствола могут наткнуться на какое-нибудь препятствие. Если это случилось ниже уровня промерзания грунта, то конструкцию можно оставить как есть. Большой камень на пути сваи сделает ее более прочной, распределив нагрузку равномерно по грунту.

Также, хорошим показателем является достижение лопастей настолько твердой почвы, что конструкцию не в состоянии повернуть несколько человек. Это также свидетельствует о прочности, при условии, что лопасти погрузились ниже уровня промерзания почвы.

Бетонирование

Так как ствол винтовой сваи является, по сути, трубой, то после установки ее необходимо заполнить бетоном. Во-первых – это придаст веса конструкции, и тем самым сделает ее более прочной, а во-вторых – защитит от коррозии.

Если ствол не заполнить бетоном, то со временем он может набрать воды, что с наступлением морозов приведет к его разрыву. Цементно-песчаный раствор делают в соотношении 1:4. Цементировать наружную часть столба ни в коем случае нельзя.

Разметка высот и обрезка

После погружения опор, приступают к разметке высот столбов. Для этих целей обычно используют оптический дальномер. Если столбы установлены в пластичный грунт, то выравнивание осуществляют путем ввинчивания конструкций. Если это затруднительно, то верхнюю часть опор обрезают болгаркой по выставленному уровню.

Поверх каждого ствола сваи необходимо установить и приварить оголовок, т.е. стальную пластину.Она нужна для равномерного распределения нагрузки по всей площади сечения ствола конструкции.
