Какие перекрытия лучше

Что делать при перегруженности колон

Многие специалисты, которым приходилось сталкиваться с восстановлением плит, считают, что подобные способы в большинстве случаев полностью не решают проблему. Их можно использовать, когда проводится усиление сжатых колонн, которые совпадающих с проекцией рабочих арматурных стержней каркаса. Колоны в этом случае обматываются жгутами в несколько слоев.

Жгуты сделаны из углеродного волокна. Если нет жгутов, используют полосы из такой же ткани. При применении комплекса этих мер несущая способность всей конструкции повышается.

Плиты любого здания постоянно находятся под напряжением. На них действуют механические, статистические и динамические силы. Дополнительно они разрушаются от неблагоприятных условий окружающей среды, воздействия разных химических веществ. Поэтому обследование их состояния и определение метода усиления являются ответственной работой.

Устройство деревянного перекрытия

Перекрытия своими руками сделать достаточно просто, главное – соблюдать все рекомендации и технологи. Балки укладываются на стены концами. Для того чтобы они надежно были закреплены, в стене выпиливаются специальные разъемы под нужный размер сечения. Укладывая в разъем балку, ее со всех сторон обкладывают паклей.
Это предотвратит в дальнейшем образование мостиков холода. Если балка имеет размер сечения меньше, чем стены, то углубление можно делать не на всю глубину.

Второй вариант крепления перекрытия к стене является “ласточкин хвост”. Для того чтобы усилить такое крепление, дополнительно используется крепеж в виде металлической скобы. Такое крепление чаще всего используется, если стены дома выполнены из бруса. В деревянном доме ригель с балкой на одном уровне можно закрепить с помощью хомута.

Стоит выделить самый распространенный вид крепления балки к ригелю – это использование черепных брусков. Такие бруски крепятся к ригелю, и уже на них крепится балка. Рекомендуется использовать бруски сечением 50*50 мм.

Для щитового дома укладка балок осуществляется немного другим методом. В стене делаются специальные гнезда, в которые укладываются концы элементов перекрытия. Оптимальной глубиной гнезда является 150-200 мм, при этом ширина должна соответствовать размерам сечения. Помимо того, необходимо оставить зазор с каждой стороны по 10 мм. Как и в первом случае, концы материалов перед укладкой в гнезда необходимо обмотать паклей.

Для крепления элементов можно использовать и металлические анкеры. При таком креплении конец балки не будет заходить в стену.

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

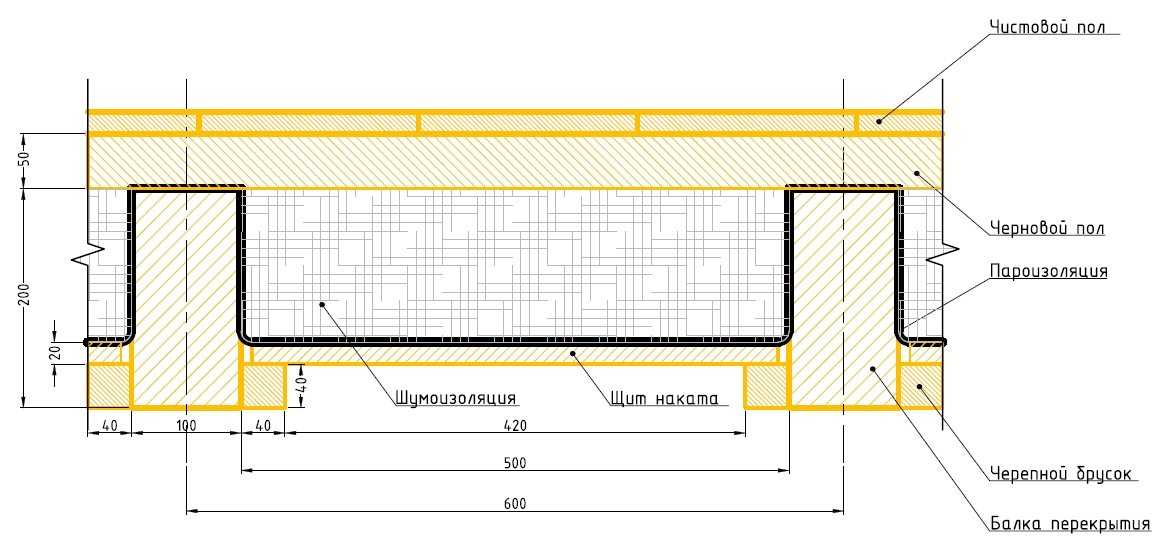

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Повышаем несущую способность перекрытия

При необходимости несущую способность балок можно повысить за счет крепления специальных накладок из толстых досок. Очень часто применяется способ, когда концы накладок, как и балки, лежат на опорах.

Вместо досок можно использовать стальные швеллеры. Такие накладки крепятся сбоку балки при помощи болтов, при этом можно укреплять только одну сторону бруса, но все таки надежнее укрепление обоих сторон.

Самый простой способ повышения несущей способности – укладка дополнительных балок. Но такой процесс более трудоемкий и дорогой. Дополнительные брусья перекрывают пролеты между основными балками.

Как можно заметить, в старых домах балки уложены с небольшим шагом и имеют достаточное сечение, что свидетельствует о качественной постройке.

Очень важно проверять состояние балок и перекрытия, а в случаи повреждения вредителями или влагой обязательно укреплять. Если при длительном воздействии влаги повредились оголовки балок на опорах, то поврежденную часть нужно удалить, а оставшуюся – усилить и удлинить с помощью прочных толстых досок

Элементами перекрытия являются чистый пол и подшивка, но они относятся к разделу отделочных работ и о них поговорим в другой раз.

Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

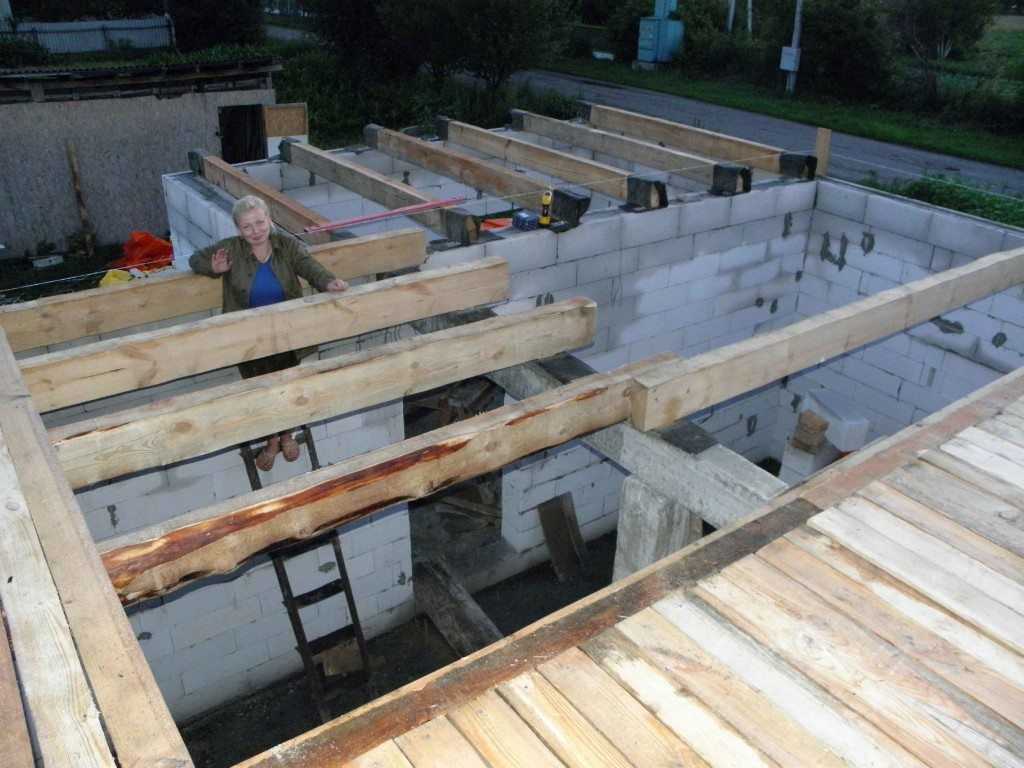

Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, . Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату

При этом необходимо обращать внимание на огнестойкость материала утеплителя.

Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра

Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя. Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.

Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием , при этом в качестве пароизоляции лучше использовать фольгированную пленку.

Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».

Комментариев:

Выделяют перекрытия межэтажные, цокольные, подвальные и чердачные. по деревянным балкам представляет собой систему, в которой бревна укладываются в нужном положении и на определенном промежутке друг от друга.

4 Чертеж плиты перекрытия

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

  1. 1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
  2. 2. Отмечаются все отверстия, которые не будут заливаться.
  3. 3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
  4. 4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
  5. 5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

Порядок устройства перекрытий

Инструкция по правильному монтажу следующая:

при возведении наружных стен дома в них оставляют специальные ниши глубиной 150-200 мм. Очень часто в качестве современного материала для стен выбирают двойной силикатный кирпич м 150, с которым удобно работать;

подготавливают брусья к закладке в ниши, обрабатывают концы битумной мастикой или оборачивают несколькими слоями рубероида;

  • торцы брусьев не обрабатывают, это необходимо для выхода влаги из дерева;
  • при необходимости обрабатывают их огнеупорным средством и антисептиком;
  • укладывают брусья в ниши. Следует иметь ввиду, что опорная часть должна быть длиной 120-180 мм, чтобы обеспечить зазор между балкой и стеной в 20-30 мм;

каждую 3-4 балку закрепляют снизу или сбоку анкерами;

заполняют нишу утеплителем;

сбоку к несущим брусьям пришивают бруски 50 на 50 мм или 40 на 40 мм;

к этим брускам крепят деревянные щиты или легкие бетонные панели;

  • снизу пространство зашивают досками, панелями или листами гипсокартона;
  • поверх деревянных щитов укладывают слой утеплителя. На чердаках часто применяют глиняно-песчаный слой, затем слой сухого песка или шлака.

  • пробивают лаги поперек, на расстоянии 50-70 см;
  • закрепляют на лаги строганые доски;
  • иногда, вместо деревянных лаг и досок закрепляют армирующую сетку и выполняют бетонную стяжку;
  • выполняют окончательную отделку пола и потолка.

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Особенности выбора материала

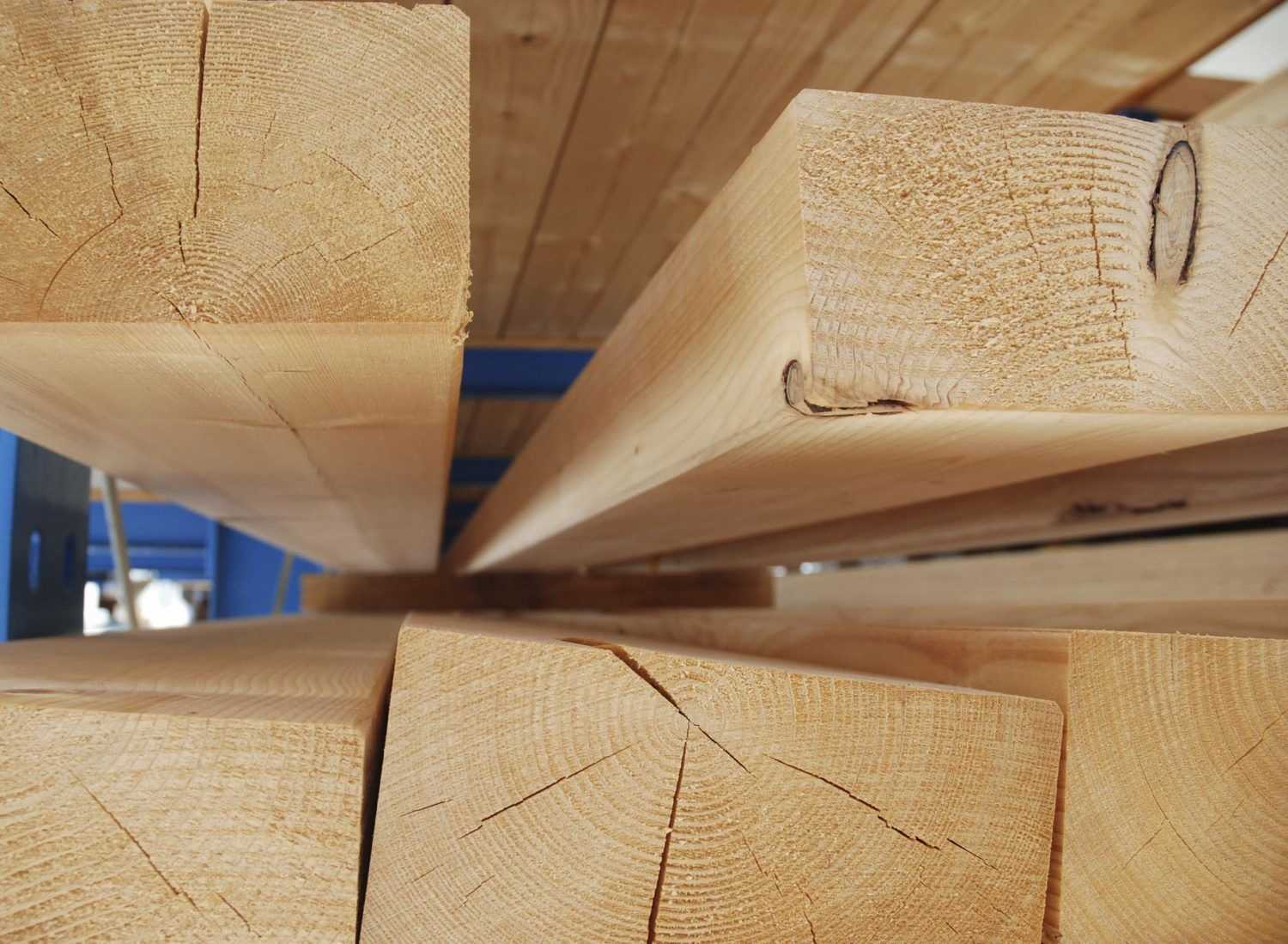

Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.

При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:

  • Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
  • Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
  • Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
  • Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
  • Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
  • Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.

Для чего необходимо усиливать перекрытия?

Усиление железобетонных плит перекрытия производится с целью восстановления их целостности, рабочих характеристик и в частности – несущей способности. Это выполняется при реконструкции зданий, плановых ремонтных работах, надстройках дополнительных этажей или при обнаружении явных дефектов визуальным осмотром. Также мероприятия по увеличению несущей способности перекрытий могут понадобиться при изменении назначения помещения – например, если в нем предполагается установить тяжелое оборудование.

Самой распространенной причиной образования дефектов на горизонтальных несущих конструкциях является коррозия арматуры – продукты этого процесса увеличиваются в объеме и разрушают окружающий бетон. Также в результате поражения ржавчиной уменьшается сечение прутков армирующего каркаса, что ведет к снижению несущей способности конструкции.

Фото 1. Обвал бетона в результате поражения армирующего каркаса коррозией

Обнаружить проблемные участки довольно сложно, тем более, если они скрыты отделочными материалами

Главное – внимание к деталям. Явные признаки износа плиты перекрытия:

  • образование поверхностных и глубоких трещин;
  • появление сколов;
  • отслоение стяжки на полу или штукатурки на потолке;
  • появление темных или светлых пятен на поверхности.

Технология усиления определяется специалистами на основании характера дефектов и конструктивных особенностей горизонтальной несущей конструкции.

Расчет конструкции перекрытия в деревянном доме

Именно от того, на сколько правильно будет проведен расчет предполагаемой нагрузки, можно создать качественную надежную конструкцию, которая будет выполнять свои основные функции и прослужит очень долгое время.

Чаще всего балки в помещении укладываются по направлению самой короткой стены. Это дает возможность сделать пролет минимальным. Шаг между балками будет зависеть в первую очередь от размера сечения. В среднем этот размер составляет 1 метр. Делать расстояние меньше не стоит, так как это только увеличит расход материала и трудоемкость работы.

Лучше отдать предпочтение балкам с большим сечением, нежели сделать перекрытие с небольшим шагом и слабым перекрытием.

Основные размеры балок при определенном размере пролета:

  • 2200 мм пролет – сечение 75*100 мм;
  • 3200 мм пролет – сечение 100*175 мм или 125*200 мм;
  • 500 мм пролет – сечение 150*225 мм.

Если перекрытие делается между первым этажом и чердаком, то шаг между материалом должен быть таким же, но сечение балок может быть выбрано значительно меньше. Это связано с тем, что нагрузки на чердаке будут значительно меньше, чем на полноценном этаже.

Целесообразность устройства монолитного перекрытия

Свои достоинства и недостатки есть как у готовых плит перекрытия, так и у плит, залитых единым монолитом по месту. Выбирать тот или иной вариант нужно, сравнивая их особенности и проецируя на свои обстоятельства: условия строительства, технические и финансовые возможности.

Достоинств у монолитных перекрытий действительно много.

Возможность изготовления нестандартных плит.

В частных домах применение готовых железобетонных изделий ограничивается их стандартными формами и габаритами. Их невозможно использовать для перекрытия эркеров, выносных фигурных балконов, других помещений, размеры которых не позволяют разложить готовые плиты с опорой на несущие стены. Зато своими руками можно залить перекрытие любой конфигурации.

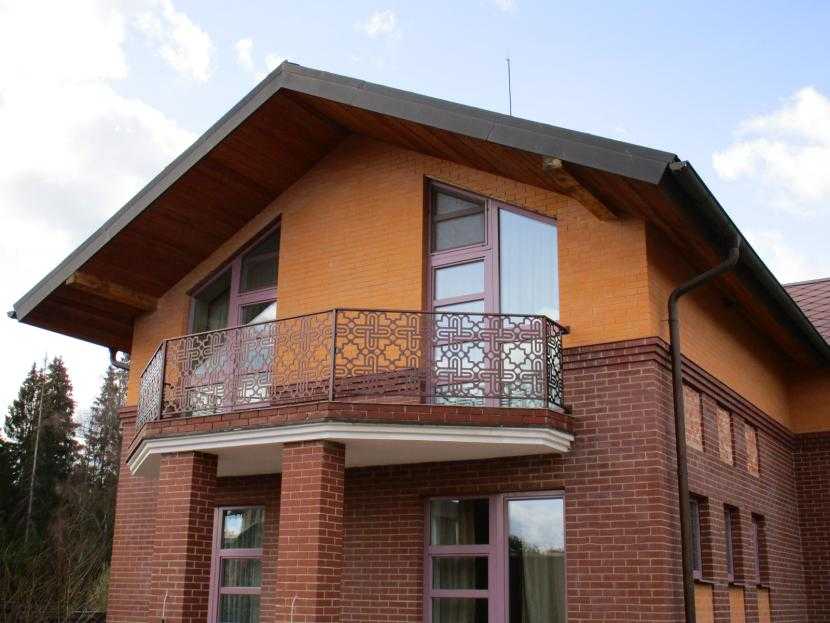

Выносной балкон с опорой на колонныИсточник plazma-m.ru

Отсутствие стыков и швов.

Цельная конструкция – это невозможность смещения плит относительно друг друга с образованием трещин вдоль стыков и риском протечек, нарушения тепло- и звукоизоляции.

Равномерное распределение нагрузок.

Монолитная плита является частью коробки здания. Все возложенные на неё нагрузки равномерно распределяются по всему периметру стен и также равномерно передаются на фундамент.

Высокая прочность и долговечность.

В монолитной плите нет пустот и стыковочных зон, поэтому она при равной толщине со сборными конструкциями выдерживает большие нагрузки.

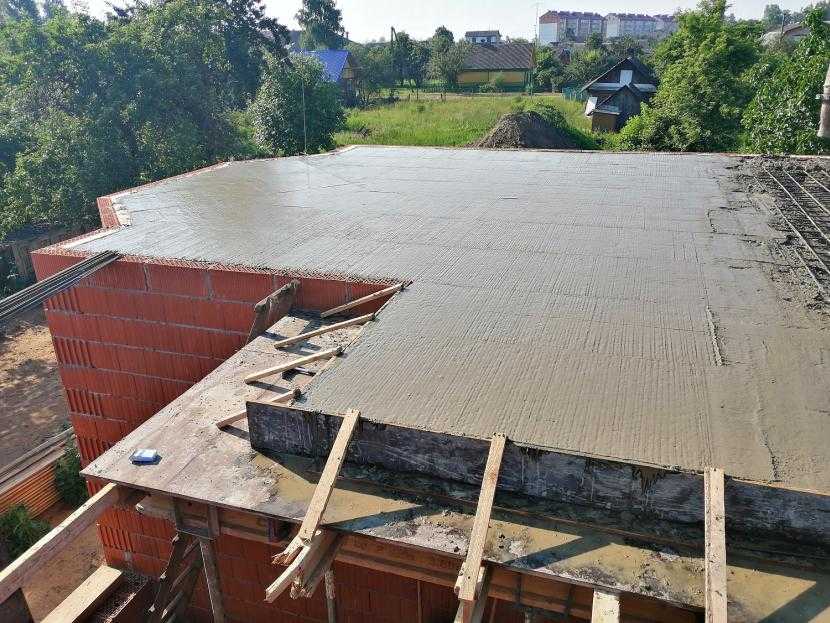

Монолит заливается целиком на всю площадь этажаИсточник alacrisstroi.by

Что касается экономической выгоды, то этот пункт требует индивидуальных расчётов, иначе результат может оказаться неожиданным. Большинство частных застройщиков считают, что изготовление бетонной плиты обойдётся дешевле монтажа сборных перекрытий исходя из стоимости самих плит, их транспортировки, погрузочных работ и применения спецтехники для подъёма на этаж и укладки.

Но доставка огромного количества арматуры и готовой бетонной смеси – это тоже транспортные расходы, а для подачи раствора на высоту необходим бетононасос. Плюсуем сюда расходы на изготовление опалубки и подпорных конструкций. И только после этого можно сравнивать затраты по двум вариантам и смотреть, насколько существенной получается разница.

Самый бюджетный вариант – все, вплоть до приготовления бетона, делать своими силами. Но для этого нужно знать, как залить перекрытие между этажами своими руками правильно, как добиться прочности самодельного раствора, как сэкономить на опалубке. И быть готовыми к тому, что работа отнимет много времени и потребует недюжинных физических усилий.


В одиночку залить перекрытие большой площади невозможно, нужны помощникиИсточник pobetony.expert

Высокие временные и трудовые затраты – не единственный минус монолитных перекрытий. Ещё один серьёзный недостаток связан с тем, что после их заливки продолжать работы на объекте можно будет не раньше чем через месяц, когда бетонная плита обретёт проектную прочность. На протяжении этого времени она будет требовать внимания и выполнения мероприятий по предотвращению появления усадочных трещин.

Какие требования к конструкции в целом?

Пожалуй, для начала нам стоит разобраться в том, какие общие требования и правила существуют в отношении конструкции междуэтажных перекрытий, начиная с фундамента и заканчивая крышей. Давайте будем рассматривать их в таком порядке, в каком обычно ведется постройка здания. Конструкции домов бывают совершенно различными, поэтому мы для примера рассмотрим наиболее часто встречающуюся. Многие дома имеют в наличии подвальное помещение, поэтому первое межэтажное перекрытие будет подвальным. Оно отделяет подвал от самого первого этажа вашего частного дома.

Требования к подвальному перекрытию

Как вы уже наверняка догадались, именно на эту конструкцию приходится наибольший вес и нагрузка. В первую очередь это вес всех внутренних перегородок, а в том случае, если они являются несущими, то и вес всех предметов, которые опираются на эти несущие стены. Да и сам по себе первый этаж явно будет содержать очень тяжелые по весу элементы мебели (у многих людей именно на первом этаже находится камин и располагается кухня). Хотя при постройке нижнего перекрытия есть и положительные моменты, облегчающие работу: вес именно этой конструкции, каким бы он ни был тяжелым, помогает выдерживать сам фундамент, в отличие от межэтажных и чердачных перекрытий.

Следует не забывать, что если подвал у вас не имеет отопления, то следует сделать качественную изоляцию тепла и пара. Пароизоляцию следует размещать на утеплитель, поверх него, так как диффузия водных испарений будет перемещаться из обогретого, теплого помещения первого этажа непосредственно в нижнюю, холодную подвальную комнату. При теплом подвале с отоплением инструкции по его постройке ничем не отличаются от обычного межэтажного перекрытия. Если рассматриваемое помещение имеет высокую влажность или предусматривает наличие протечек, следует оснастить эту комнату гидроизоляцией.

Междуэтажные перекрытия

Перекрытия, которые отделяют именно жилые комнаты друг от друга, называются межэтажными. Здесь очень важную роль играет то, какую именно конструкцию перекрытия вы выберете. Нужно установить точный баланс между собственным весом перекрытия и несущей выдержкой стен

Этому следует уделить особое внимание, так как часто бывают случаи, когда необходимо установить дополнительные несущие стены, для того чтобы существенно укоротить длину пролета. Также, возможно, потребуется отказаться от приобретения слишком тяжелой мебели

Если вы любите спокойную, тихую обстановку, то в таких комнатах, как спальня, при желании вы можете установить звукоизоляцию. В ванной комнате не забудьте про гидроизоляцию, для того чтобы избежать накопления влажности в перекрытиях.

Чердачное перекрытие

Работа подобного перекрытия — отделять жилое помещение от чердака

Самое важное, что вы должны сделать при постройке этого перекрытия, позаботиться о наличии теплозащиты. Следует помнить, что утеплитель со временем может терять свои теплоизолирующие способности, поэтому он нуждается в защите от влаги

В этом поможет установка пароизоляции, которую следует расположить под утеплением. Если кровля у вас из металла, то слой утеплителя поможет избавиться от шумов.

Итак, с основными правилами и требованиями мы разобрались, теперь следует перейти к рассмотрению видов межэтажных перекрытий и инструктажу о том, как сделать перекрытие между этажами своими руками.

Итак, виды перекрытий:

  • перекрытия, которые изготавливают из дерева;
  • междуэтажные перекрытия из монолита;
  • железобетонные, подлежащие сборке перекрытия.
