Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Таблица прочности бетона

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Как самостоятельно залить фундамент под забор: последовательность работ

Для большей наглядности изложим ответ на вопрос, как сделать фундамент под забор, в виде небольшой инструкции, которая поможет вам избавиться от многих проблем на этом пути.

  1. Разметка – здесь все просто. Определяемся с местоположением угловых столбиков и воротных опор. Втыкаем в грунт колышки и натягиваем между ними нити, которые и покажут направление траншей.
  2. Земляные работы. Здесь тоже сложного ничего нет. Как говорится, бери больше – кидай дальше. В соответствии с натянутыми нитями копаем траншею глубиной 0,5м. В местах установки столбов делаем уширения и углубляемся до 0,8м. Когда эти работы будут закончены, на дно канавы можно насыпать мелкий щебень, который послужит своего рода дренажом и будет отводить излишки воды из-под фундамента. Большой слой насыпать не нужно, 5-7см будет достаточно.

  3. Армирование. Чтобы связать каркас из арматуры, понадобятся плоскогубцы и вязальная проволока, а вот варить каркас не стоит. В этом случае железобетон получится слишком жестким и будет плохо реагировать на подвижки грунта. Принцип изготовления объемного каркаса достаточно простой – сначала из длинных и коротких прутьев нужно собрать пару лесенок шириной 200мм. Потом эти лесенки соединить между собой перемычками длиной 0,5м. Таким образом получается каркас для фундамента забора. Закладываем его в траншею, соединяем отдельные части между собой и переходим к следующему этапу работ.
  4. Установка опалубки. Как правило, фундамент забора должен подниматься над грунтом минимум на 150-200мм. Это нужно для того, чтобы отдалить кирпич или блоки, из которых будет строиться забор, от грунтовой влаги. Если говорить о заборе из профнастила, то для него фундамент вообще не нужен – его назначение больше сводится к декоративным функциям. Но вернемся к нашей опалубке – как правило, она изготавливается из досок или из листового материала вроде ОСП, из него можно получить практически идеальные боковины фундамента, которые впоследствии достаточно просто облицевать плиткой под кирпич. Щиты опалубки соединяются между собой с помощью шпилек с гайками и трубок, которые выступают в качестве распорок. В принципе, все это можно заменить деревянным брусом одинакового размера (например, 20х20мм). Также нужно позаботиться и о дождевой воде – для этих целей в опалубке вырезается круглое сквозное отверстие, в которое помещается труба. Такие водоотводы нужно организовать через каждые 2м. Вообще нужно смотреть по рельефу местности, поскольку в некоторых местах они вовсе могут не потребоваться. Установив опалубку, ее необходимо качественно закрепить. Бетон сам по себе тяжелый и в состоянии легко сдвинуть деревянные конструкции. Как правило, движение опалубки влево и вправо ограничивают забитыми с обеих сторон кольями.

  5. Заключительным этапом работ является заливка фундамента под забор бетоном. Этот процесс не сложный, особенно если вы решите воспользоваться услугами специализированных фирм, которые привезут вам готовый раствор непосредственно к месту строительства и свалят его в опалубку с помощью специального желоба. Вам останется только проконтролировать равномерность ее заполнения. Немного сложнее обстоят дела с самостоятельным приготовлением бетона – обходится это дешевле, но вот физических усилий понадобится больше, даже если использовать бетономешалку. Если вы все же решитесь на такой подвиг, то вам понадобится знать рецепт приготовления качественного бетона – как правило, он замешивается в пропорции 1 порция цемента, 2 порции песка и 2 порции щебня. Все это загружается в бетономешалку, тщательно перемешивается с водой и выливается в опалубку.

Как залить фундамент под забор своими руками фото

Ну и в заключение несколько советов, которые позволят вам изготовить поистине качественный фундамент под забор. Во-первых, нужно обеспечить медленное застывание бетона – палящее солнце и неимоверный зной могут сыграть злую шутку, результатом которой станет появление трещин. Залитый фундамент нужно накрыть полиэтиленом, замедлив испарение воды из бетона. Во-вторых, чтобы противостоять уходу воды из бетона через грунт, перед заливкой опалубки траншею нужно обильно смочить водой. И, в-третьих, не приступайте к строительству забора не уложив на фундамент гидроизоляцию – она воспрепятствует промоканию кирпича или блоков влагой, проникающей из грунта сквозь фундамент. Отказ от гидроизоляции может повлечь за собой разрушение кирпича в зимний период.

Автор статьи Александр Куликов

Выбираем фундамент для забора – важные моменты

Планируя залить фундамент под забор своими руками, важно выбрать оптимальный вариант конструкции основания. Он должен соответствовать следующим критериям:

Он должен соответствовать следующим критериям:

  • обеспечивать устойчивость массивного ограждения;
  • равномерно распределять вес ограждения на грунт;
  • удерживать ограждающую конструкцию от деформаций и перекосов;
  • не допускать обрушения под воздействием ветра или подвижек грунта.

Прочностные характеристики основы прямо пропорциональны весу ограждающей конструкции.

Именно от качества фундамента во многом зависит срок службы ограждения и его основные характеристики

Размышляя, как сделать фундамент под забор, следует выбрать оптимальный вариант конструкции основания, проанализировав следующие факторы:

  • тип и основные характеристики грунта, находящегося на участке монтажа будущего ограждения;
  • возможную величину проседания почвы при сезонных колебаниях влажности и температуры;
  • возможность подмывания основания грунтовыми водами, а также атмосферными осадками;
  • массу будущего ограждения, которое способно вызвать проседание основания;
  • площадь и материал ограждения, которое под воздействием ветровой нагрузки может деформироваться;
  • общий объем предстоящих затрат, которые целесообразно просчитать до начала строительных работ;
  • особенности рельефа местности, влияющие на конструктивные особенности возводимого основания;
  • потребность в стройматериалах, которые необходимо будет своевременно приобрести и доставить к месту работ.

Для сооружения оград применяют различные виды оснований:

  • ленточно-столбчатый. Он выполнен в виде бетонной ленты, которая имеет утолщения в местах расположения колонн. Прутки арматуры уложены по длине ленты, повышая ее прочность. Ленточно-столбчатая конструкция положительно зарекомендовала себя в холодных климатических условиях с промерзающими грунтами. Основа комбинированного типа применяется для деревянных и металлических ограждений с кирпичными или блочными столбами;
  • столбчатый. Это недорогой вариант основы. Заливка фундамента под забор своими руками довольно простая. Она предусматривает бетонирование опор в приямках, подготовленных в почве. Бетонная смесь после заливки обязательно трамбуется. Столбчатый вариант основания применяется для деревянных оград, а также конструкций из профлиста и сетки рабицы. При увеличении веса ограды необходимо выполнять столбы с увеличенной глубиной погружения в почву;

В настоящее время успешно применяется несколько основных разновидностей фундаментов для установки заборов

  • ленточный. Благодаря повышенному запасу прочности способен воспринимать вес тяжелых заборов и кирпичных оград. Выполняется путем заливки железобетонной ленты, углубленной в почву на 60–70 см. Ленточная основа воспринимает вес ограды равномерно по всей длине. Ее можно обустроить самостоятельно. Для этого необходимо вырыть приямок, засыпать его гравием, уложить арматурный каркас, собрать щитовую опалубку и произвести бетонирование;
  • гравийный. Основание на гравийной подсыпке является разновидностью ленточных конструкций. Применяется для монтажа массивных заборов с увеличенной высотой ограждающей части. Алгоритм формирования гравийной основы предусматривает выполнение работ по подготовке траншеи, а затем создание щебеночно-песчаной подушки. Далее, выполняется уплотнение массива, послойная заливка бетонным раствором и установка в жидкий бетон опорных столбов;
  • каменный. Этот вид основания имеет вековую историю, ведь камень традиционно использовался для строительства фундаментов. Алгоритм производства строительных работ аналогичен постройке ленточного основания. Отличие состоит в том, что на щебеночную основу вместо заливки бетона производится укладка камней. При этом арматура не устанавливается, а камни объединяются в единый массив застывшим цементным раствором.

В зависимости от конструктивных особенностей ограждений, применяются различные типы фундаментных оснований. Одним из наиболее распространенных вариантов является ленточно-столбчатый. Благодаря конструктивным особенностям, он способен воспринимать значительные нагрузки, которые создает большинство возводимых ограждений. Остановимся на особенностях и технологии возведения каждого вида фундамента.

Самым оптимальным вариантом конструкции для самостоятельного возведения является ленточно-столбчатое основание

Создание ленточного фундамента

Отличным вариантом является ленточное основание. Оно идеально подходит для устройства забора. Чтобы его создать, потребуется заранее приготовить эти материалы и инструменты:

Схема забора с ленточным фундаментом.

  • лопата;
  • песок;
  • доски для опалубки;
  • арматура;
  • щебень;
  • цемент;
  • кирпичи;
  • мастерок;
  • трамбовка;
  • колышки;
  • распорные бруски;
  • строительный шнур;
  • терка;
  • гвозди;
  • молоток;
  • емкость для смешивания раствора;
  • строительный уровень;
  • рулетка.

Этап 1: разметка и земляные работы

В первую очередь потребуется произвести разметку площадки, где планируется строительство изгороди из профнастила или кирпича. Нужно обозначить сначала ее внешние границы. Затем от них отступают на 25-30 см и делают еще одну разметку. Она будет обозначать внутреннюю границу. Чтобы при проведении земельных работ не сбиться, потребуется установить колышки и натянуть строительный шнур. Затем можно приступать к рытью котлована. Здесь необходимо следить за его глубиной. Она не должна быть слишком значительной, так как забор не будет обеспечивать серьезную нагрузку на фундамент. Поэтому можно смело делать его мелкозаглубленным. Соответственно, глубина в 50-60 см будет вполне приемлемой.

Поскольку решено правильно, после создания траншеи понадобится сделать на ней песчаную подушку. Ее толщина должна быть в пределах 10-15 см. Потребуется не только всыпать песок на дно, но и равномерно распределить его. Затем его потребуется немного увлажнить, а потом тщательным образом пройтись трамбовкой. Это позволит создать прочную песчаную подушку, которая снизит негативное влияние на фундамент грунтовых вод.

Этап 2: армирование и заливка бетона

Схема армирования ленточного фундамента для забора.

На следующем этапе следует перейти к армированию. Для этого необходимо взять стандартные металлические прутья, сечение которых составляет 10 мм, а потом осуществить их укладку на кирпичи, которые понадобится заранее выложить по всему дну котлована. В ходе армирования необходимо соблюдать определенное расстояние, которое должно быть равно 5-7 см. Укладывать ближе друг к другу металлические прутья нет смысла. Далее нужно будет установить вертикальные металлические стержни. Они должны быть расставлены по всей траншее с интервалом в 40 см. Укрепить их можно будет поперечными арматурными прутьями.

Теперь можно приступать к возведению опалубки. Ее лучше делать из обрезных досок толщиной от 25 мм. Если же таковых не окажется под рукой, используйте фанеру. Лучше выбирать ламинированную, тогда стенки фундамента получатся гладкими, их отделка в последующем не займет много времени. А значит, удастся сделать забор в короткий срок.

Из досок или фанеры нужно сколотить щиты, высота которых должна равняться глубине траншеи (+30 см). Из них в последующем делается сплошной короб. Его понадобится надежно установить, а потом укрепить, подсыпав для этого немного грунта и установив распорные бруски.

Схема замешивания бетона для фундамента.

Проделав такую работу, можно приступать к приготовлению бетона. Его желательно делать на основе цемента марки 300. Тогда можно будет создать фундамент с высокими эксплуатационными характеристиками. Смешивается 1 часть цемента с 2 частями песка, ½ части воды и 1 частью щебня. Раствор из этих компонентов должен получиться однородным и не слишком жидким. Его после приготовления сразу понадобится залить в подготовленную траншею. Делать это желательно с двух сторон. Необходимо его равномерно распределить, тщательно разровнять мастерком, а затем пройтись по поверхности теркой. После чего потребуется простучать по опалубке молотком, это позволит предотвратить возникновение пустот в бетоне.

Затем фундамент понадобится оставить на 7-14 дней. За это время он успеет схватиться. После этого можно будет устанавливать саму конструкцию забора, сделать ее можно из профнастила, кирпича или иного материала. Чтобы такие работы прошли без затруднений, рекомендуется посмотреть видео о том, как их необходимо проводить.

Этапы создания ленточного фундамента

Теперь непосредственно разберемся, как сделать фундамент для забора, какие нас ждут этапы работы и какие сложности придется преодолеть.

Шаг 1: Траншея

После того, как окончательно определена глубина фундамента, можно готовить котлован под его заливку. Первым делом убирается плодородный слой с травой и корневой системой. После снятия дерна копаем траншею, ее параметры берутся из рассчитанных для фундамента. Но следует учесть наличие опалубки в будущем, поэтому ширину сделайте с запасом примерно в 10 см, чтобы без труда установить с двух сторон стенки из фанеры.

Шаг 2: Подушка

Когда траншея готова, производится закладка основания фундамента. Как правило, после извлечения грунта засыпается подушка, в состав которой входят щебень с песком (или без песка). Для уплотнения используется специальная трамбовочная машина. Следом делаем песчаную подушку, после чего она уплотняется влажным способом (обильно поливается водой, которая потом просачивается дальше в грунт). В некоторых случаях подушка после трамбовки может быть пролита с применением жидкого цементного молочка.

Шаг 3: Опалубка

После того, как траншея под ленточный фундамент готова, следующим этапом работ будет сборка опалубки. В большинстве случаев опалубка изготавливается из досок, которые должны быть оструганы с одной стороны и иметь толщину примерно 40 или 50 миллиметров. Если есть возможность, то берутся большие щиты фанеры, это удобнее. Готовые щиты опалубки устанавливаются внутрь траншеи. Для очень финансово свободных владельцев можем посоветовать и металлическую щитовую разборную опалубку. Деревянная опалубка в процессе установки должна быть очищена от стружки и мусора, жестко зафиксирована с помощью распорок к стенкам траншеи. Поверхность опалубки необходимо обильно смочить водой. Вертикаль стенок проверяется отвесом. Опалубка выводится на 30 см выше уровня земли. При необходимости оставляются технологические отверстия для труб водопровода и канализации.

Шаг 4: Армирование

Во время установки опалубки по всему периметру производится монтаж арматуры, легче всего организовать несколько каркасных листов. Они могут изготавливаться с помощью сварки или связывания проволокой. Это должна получиться сетка с ячейкой, сторона которой будет не менее 20 см. Обычно хватает двух рядов подобной сетки, которые устанавливаются в траншею на таком расстоянии друг от друга, чтобы равномерно расположиться по ширине. Они скрепляются в единый трехмерный каркас прутками горизонтальной арматуры.

Шаг 5: Бетонирование

После того, как арматура будет залита бетоном, получается монолитная железобетонная конструкция ленточного фундамента с высокими прочностными характеристиками. Заливка бетона осуществляется небольшими слоями, толщина которых составляет примерно 15-20 сантиметров. Каждый слой необходимо утрамбовать с помощью специальных деревянных трамбовок или простукивания стенок опалубки. Идеальным вариантом является использование бетонного вибратора. Консистенция бетона должна быть одинаковой и не разделяться на слои. В слишком жидком бетоне весь наполнитель просто осядет на дно. Для заливки должны использоваться специальные желоба или другие аналогичные приспособления.

Шаг 6: Изоляция

Опалубка снимается примерно после 7-10 дней, при достижении 70 %-й прочности бетона от нормативной. После этого устраивается гидроизоляция, чтобы влага не попадала на стены забора. Для ее устройства используются битумные мастики и гидроизоляционные материалы. В большинстве случаев используется рубероид, как наиболее эффективный и дешевый материал. После того, как устроена гидроизоляция, необходимо выполнить обратную засыпку пазух фундамента. Для этой операции возьмите песок средней консистенции, который аккуратно трамбуется, чтобы не повредить гидроизоляцию, и проливается водой. Нормативную прочность бетон набирает в течение 28 суток, после чего можно выполнять монтаж остальных элементов забора.

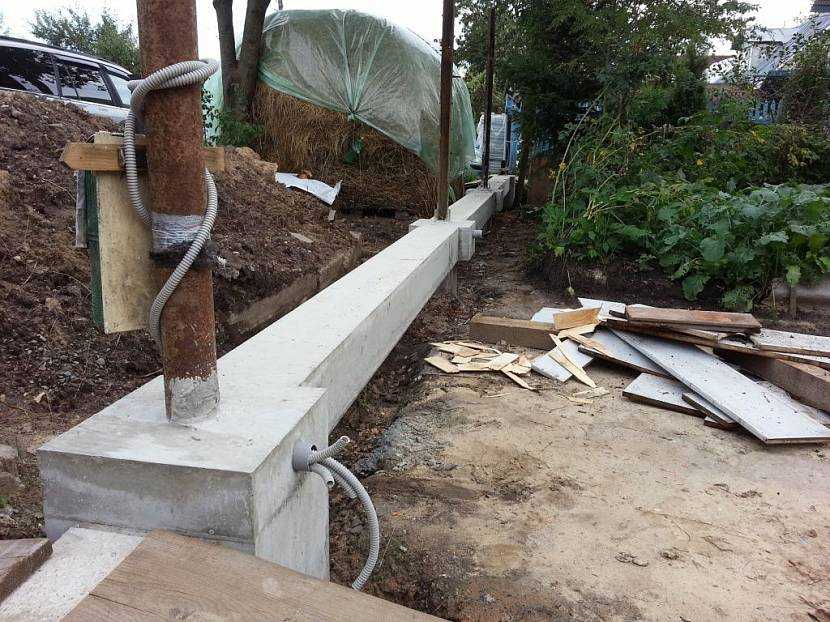

На фото — ленточный фундамент для забора, zabori.by

На фото — устройство ленточного фундамента, mystroydom.net

Фото построенного ленточного фундамента, mast-r.com

Фото готового фундамента, prostostroy.com

Фото строительства фундамента под забор, stroykaminsk.by

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

Несколько примеров монолитных столбов

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения  от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см  — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

  • на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
  • делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
  • делают утепленную отмостку вокруг дома.

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный

Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку

Устройство котлована и грунтового основания

Устройство фундамента для забора имеет свои небольшие особенности. Траншея под основание должна иметь глубину, немного превышающую отметку низа бетонного раствора. Это связано с тем, что бетонная конструкция должна располагаться не на природной почве, а на песчаной подушке толщиной 150 мм, которая создается собственноручно. Она изготавливается из песка средней фракции и хорошо укладывается.

Также необходимо учитывать, что почва фундамента не должна потерять своих первоначальных параметров. Нельзя допустить ее промерзания, замачивания или разуплотнения. В случае, если такие дефекты были допущены, поврежденный слой грунта понадобится заменить на хорошо утрамбованный слой песка необходимой толщины. Ширина котлована в верхней зоне обуславливается видом почвы и углом ее естественного откоса. В основании она должна быть на 20-30 см шире толщины базиса для устройства песчаной подушки и монтажа опалубки.

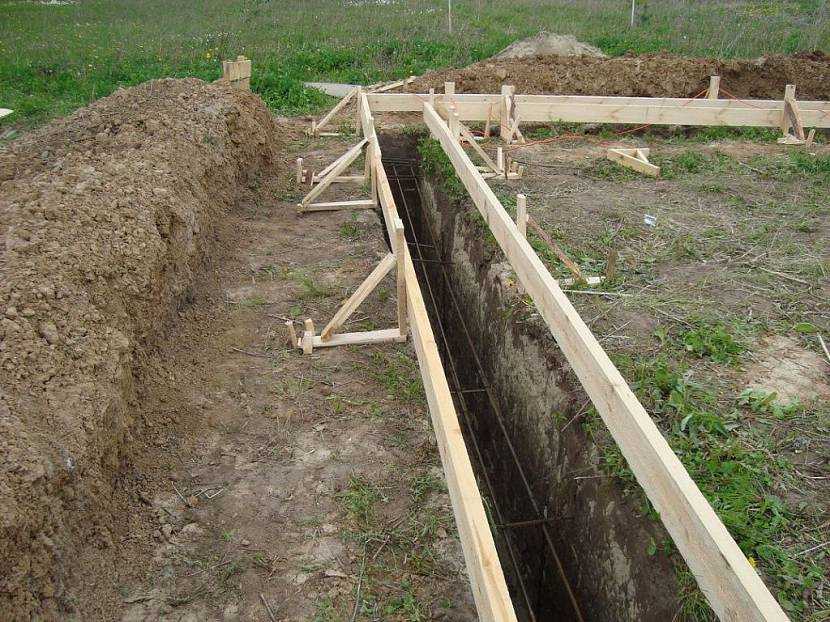

Котлован и простая опалубкаИсточник moyaograda.ru

В некоторых случаях можно обойтись без опалубки. Возведение будет состоять из заполнения котлована бутом и заливки бетонным составом. Такое решение можно использовать на плотной, твердой или сухой глинистой почве. Но в остальных случаях без монтажа опалубки не обойтись. После обустройства основания траншея заполняется песком средней фракции с послойной утрамбовкой. Не рекомендуется для таких процедур использовать глинистый грунт. После намокания и замерзания он может значительно деформироваться, что может привести к повреждению фундамента.

Нюансы устройства ростверка

Основание под легкие конструкции может создаваться в виде ростверка. При этом главные опоры, на которых будет стоять забор, заливаются на глубину промерзания. В зависимости от используемой разновидности бетонирования они выполняются как бетонный или бутобетонный ленточный базис. Зона, отличающаяся использованием ригеля или фундаментной балки, закладывается с глубиной порядка 0,5-0,7 м.


Обустройство ростверкаИсточник stroy-dom-pravilno.ru

Такие процедуры помогут равномерно распределить давление на основные опоры основания, при этом защитив ростверк от морозного пучения почвы. Ростверк не стоит делать из бутобетона, так как в таком случае не будет возможности его армирования. Бетонирование элементов базиса одной высоты необходимо проводить одновременно как для опорной части, так и для ростверка.

Армирование

Ленточный базис забора функционирует при тяжелых условиях. Связано это с протяженностью основания и отсутствием поперечных материалов. Так что образование трещин и деформаций на фундаменте будет неизбежно, а это может привести к полному разрушению конструкции. Всего этого удастся избежать при помощи армирования.

Хорошим решением для армирования станет монтаж двух поясов арматуры диаметром не менее 12 мм, с интервалом в поперечном направлении примерно 125 мм. Монтаж продольной арматуры должен выполняться с интервалом 30-40 см. Армирование ростверка необходимо как в средней зоне, так и в участках примыкания к столбчатому основанию.

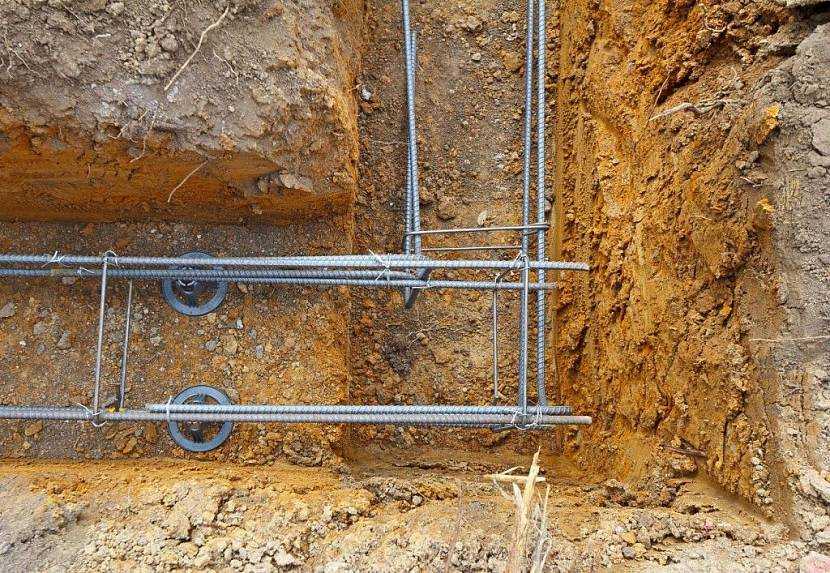

Армирование фундаментаИсточник vdelaysam.ru

Расчет армирования должен производиться с учетом нагрузки на ростверк. Как минимум, понадобится 3 арматуры с диаметром 12 мм в средней и нижней зоне сечения, а также 3 стержня такого же диаметра для верхней зоны.

Выполняя армирование собственноручно, нужно сохранять защитный слой бетона. Толщина любого бетонного компонента до наружной поверхности прута должна составлять не меньше 5 см. С помощью опалубки получится определить внешние границы, все пустоты должны быть обнаружены до начала бетонирования. Во время заливки основания по мере необходимости осуществляется монтаж закладных компонентов.
