Разводка труб водоснабжения в квартире

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

  • количество точек водоподачи в доме;
  • необходимость и число коллекторов;
  • мощность насосов и емкость водонагревателя;
  • размеры труб;
  • характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

Принципиальная схема подключения насосной станции

Сантехника в частном доме своими руками

Начать стоит с водопровода, так как наличие воды необходимо уже на этапе строительства частного дома. В данном случае нужно подумать прежде всего об обеспечении подачи холодной воды. Можно также установить котел отопления, монтаж которого является несложной процедурой.

Для обустройства водопровода частного дома нужны сантехника, материалы и инструменты:

  • запорная сантехника;

  • трубы ПВХ;

  • насосное оборудование;

  • набор ключей;

  • плоскогубцы;

  • лопата;

  • болгарка.

Перед тем как сделать сантехнику в частном доме, нужно определить, какие виды сантехнического оборудования будут установлены. Рассмотрим общие правила и последовательность монтажа.

Как было оговорено выше, на начальном этапе следует разработать план размещения сантехники и элементов водопровода. Схема должна включать информацию обо всех узлах наружной и внутренней разводки водопровода частного дома. Основываясь на параметрах водопровода, нужно подобрать оптимальное оборудование для обустройства насосной станции. Производители такого оборудования прилагают к нему монтажную схему с указанием основных особенностей подключения к водопроводу частного дома. Размещать узел насосной сантехники нужно так, чтобы минимизировать шум от ее работы. Для этого подбирают наиболее удобное место в доме (в подвальных или цокольных помещениях). В документации к насосной станции можно найти сведения об уровне шума, который создается в процессе ее функционирования.

После того как выбрано место расположения насосного оборудования, можно приступать к обустройству траншей для прокладки наружных труб, по которым вода из источника будет подаваться в дом. Их глубина должна превышать уровень промерзания грунта. Если отсутствует техническая возможность прокладки трубопровода на таком расстоянии, необходимо осуществить утепление магистрали с помощью специальных стекловолоконных материалов.

После обустройства наружной части водопровода частного дома и установки насосной сантехники выполняется монтаж внутренних труб. Это очень важный этап, который нужно проводить с точным соблюдением технологии выполнения работ. Когда разводка водопроводных труб завершена, специалисты переходят к установке сантехники и монтажу канализационной системы.

Рассмотрим монтаж канализации для частного дома. Здесь также еще до выполнения монтажных работ составляется инженерная схема системы с указанием точек размещения сантехники. Профессионально составленный план канализации избавит от сложностей при монтаже и проблем в процессе эксплуатации.

Канализация частного дома включает наружную и внутреннюю системы. К элементам наружного монтажа относят канализационные трубы и системы очистки. Внутренняя часть состоит также из трубопровода и сантехники частного дома.

Правила монтажа канализации в частном доме:

  • при выборе места расположения выгребной ямы нужно предусмотреть возможность беспрепятственного подъезда к ней ассенизаторского транспорта;

  • самая нижняя линия выгребной ямы размещается на один метр глубже уровня промерзания почвы. Коллектор для сбора нечистот обустраивается под уклоном и должен иметь глубину более 70 см.

В ситуациях, когда отсутствует возможность прокладки канализационных труб ниже уровня промерзания, производится утепление коллектора.

Для монтажа канализационной системы частного дома в настоящее время используются пластмассовые трубы. В отличие от металлических изделий такая труба не будет испытывать проблем с коррозией. Монтаж этих элементов частного дома производится путем вставки одной трубы в другую с последующей герметизацией швов. Укладка канализационных труб осуществляется в точном соответствии с предварительными расчетами глубины. Это позволит уложить магистраль на нетронутый твердый грунт, что предотвратит изгиб элементов. Трубы для стояков и коллектора должны быть большего диаметра, чем канализационные трубопроводы, идущие от сантехники частного дома.

Для выполнения работ по обустройству систем канализации в частном доме следует привлекать опытных специалистов с высокой квалификацией. Сами работы по монтажу и подключению сантехники выполняются в точном соответствии с требованиями строительных нормативов по составленной схеме. Удовлетворить таким параметрам могут только опытные специалисты, которые выполняют работы под инженерным надзором.

Читайте материал по теме: Как подобрать комплектующие для труб

Как рассчитать диаметр трубы для водопровода

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

  1. Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
  2. Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
  3. Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Таблица расхода воды по диаметру:

Сечение в миллиметрах Расход воды литров в секунду
10 0,12
15 0,36
20 0,72
25 1,44
32 2,4
40 3,6
50 6

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм,  душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Способы разведения сантехники

При коллекторном способе происходит параллельное подключение каждого из приборов к участку главной магистральной трубы. Для чего пользуются специальным элементом, называемым коллектором. Он представляет собой специальное устройство для распределения водных потоков.Отличается надежностью и практичностью из-за подключения каждого потребителя с помощью индивидуальной подводящей пары. Благодаря чему, вода, подаваемая к устройствам, может регулироваться и полностью перекрываться кранами. Здесь можно выполнить скрытую прокладку, т. к. у подводящих труб коллекторного разведения мало соединительных элементов.

Отсюда можно выделить следующие преимущества данной разводки:

  • Отсутствуют перепады давления системы. Ко всем приборам подается одинаково хороший напор воды даже при одновременно задействовании всех точек водозабора. При появлении маленького давления, возможно временное ограничение подачи воды на один прибор, к примеру, унитаз, для увеличения напора на другие.
  • При необходимости замены или ремонта приборов в коллекторной разводке есть возможность отключения их от подачи воды.
  • Надежность системы. Здесь к каждому прибору идет своя труба без соединений и лишних элементов. Протечка может возникнуть лишь в районе коллектора или около самого устройства, что буде достаточно легко определить.
  • Еще одним несомненным плюсом является его удобное использование. При возникновении протечки прибора, например, смесителя, нет необходимости лесть под мойку. Нужно всего-лишь перекрыть, ведущий к нему, на коллекторе запорный клапан и вызвать специалиста. При этом остальные приборы будут в нормальном рабочем положении.

Последовательную выполняют посредством поочередного подсоединения каждого сантехнического устройства, с помощью отдельного тройника, к основной магистральной трубе.

Принцип устройства заключается в следующем:

  • От стояков с холодным и горячим водоснабжением делается отведение до первого потребителя;
  • От первого кладется труба до второго и т.д;
  • На каждой водозаборной точке устанавливается тройник и к одному из его ответвлений подключают потребителя.

В целом схема является достаточно простой. Однако, этот способ наиболее подходящий для небольшого количества подключаемой сантехники. Дело в том, что если одновременно активировать несколько водозаборных точек, то напор в них будет уменьшаться и быть недостаточным для нормального функционирования приборов. Для небольшой квартиры с одним санузлом это самый подходящий вариант.

Основным недостатком способа считается то, что при замене или ремонте одного прибора нет возможности его отключения. Эта схема простая, но не очень удобная при использовании.

 Но достоинства здесь также имеются:

  • Простой проект без сложных схем и монтаж;
  • Самый экономичный вариант по количеству использованного материала;
  • Возможность устройства своими руками;
  • Выполняется в основном открытым методом.

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.


Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.


С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

Тип #2. Коллекторный тип разводки

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или  частного дома или  по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.


Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.


Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

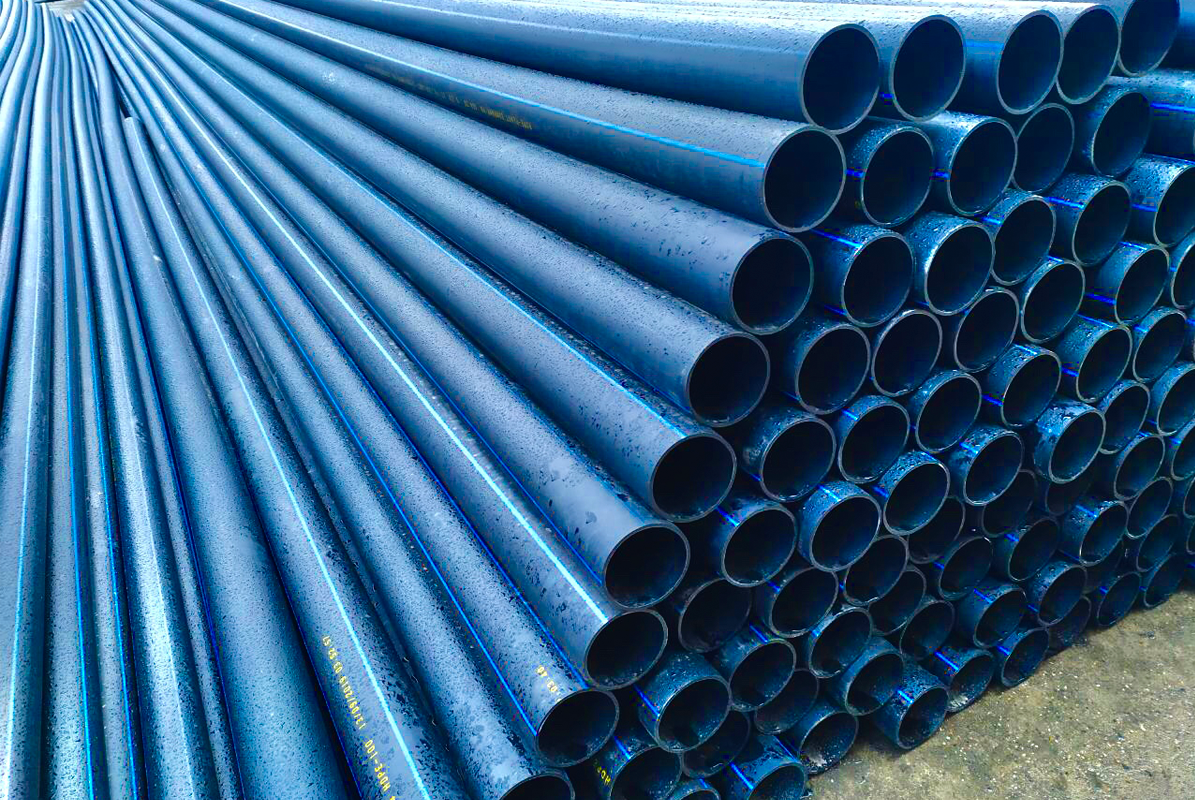

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

  • полибутилен;
  • полиэтилен;
  • ПВХ;
  • полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

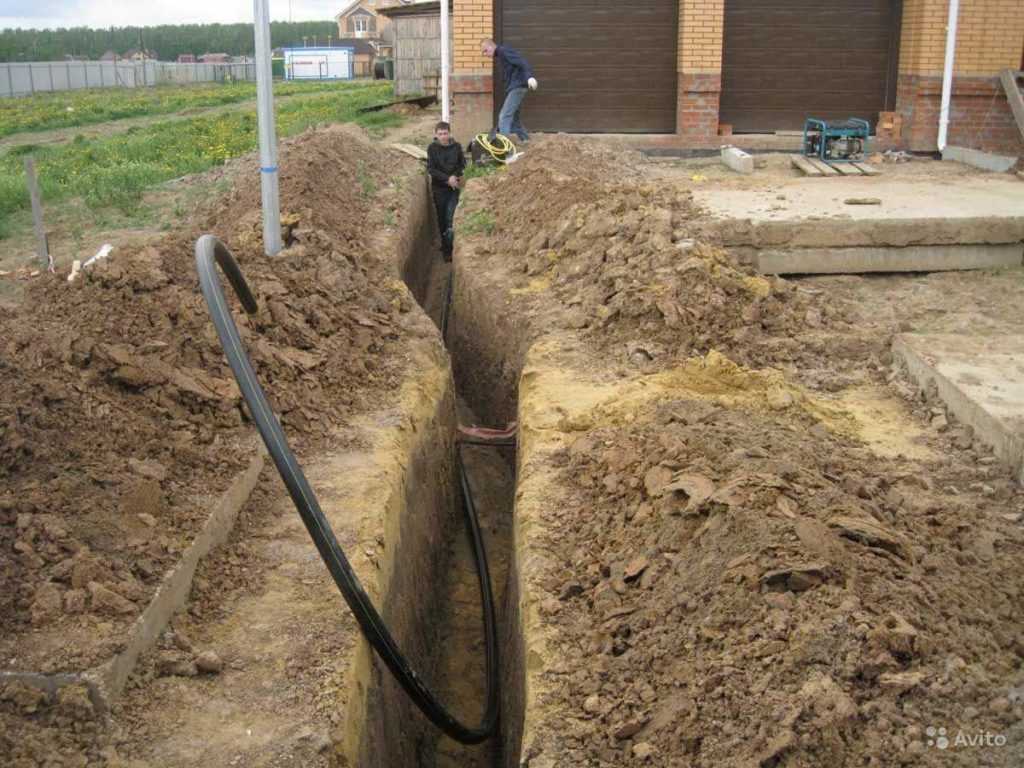

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

  • Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
  • Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

  • Пенопластовый утеплитель;
  • Стекловата;
  • Полистирольная «скорлупа»;
  • Базальтовая вата в цилиндрах.
  • Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

  1. Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
