Утепление водопроводных труб в земле и на улице

Пенопласт или минеральная вата

У этих двух утеплителей для стен дома имеются общие преимущества, но есть и различия. Их сравнительный анализ мы приведем далее.

Пенопласт

У многих людей, которые решили использовать для утепления этот материал, естественно, возникнет вопрос, из чего изготавливается этот утеплитель для стен дома. Стоит сказать, что в качестве основного сырья для его производства выступают полистирольные гранулы.

В процессе производства пенопласта проводят несколько стадий:

  • нагрев;
  • термальное вспучивание;
  • формирование.

На последней стадии производства происходит придание формы конечному продукту. Также на этом этапе утеплитель приобретает конечную плотность, которая будет оказывать влияние на толщину панелей. Среди всех характеристик материала именно толщина является самым важным показателем. Он оказывает влияние на:

  • качество теплоизоляционных работ;
  • стоимость утепления;
  • размеры помещения дома.

Однако главная роль принадлежит пузырькам воздуха. Их образование происходит внутри полистирольных гранул в процессе производства утеплителя. Они важны потому, что:

  • изолированы друг от друга;
  • именно воздух является самым сильным теплоизолятором.

Эти две причины и обусловили то, что пенопласт в настоящий момент является материалом с высокими показателями паропроницаемости и защиты от влаги.

Благодаря этим его характеристикам подобный утеплитель стен и популярен среди владельцев квартир и домов. Но превосходит он другие теплоизоляционные материалы не в этом, а совсем в другом — в весе. Он у него небольшой. Следует знать, что пенопласт является материалом, который на 98% состоит из чистого воздуха.

Экструдированный пенополистирол

Если проводить сравнение в плане стоимости между пенопластом и экструдированным пенополистиролом, то более дорогим оказывается последний. Однако, используя его при наружном утеплении помещения, можно обеспечить высокие теплоизоляционные характеристики и снизить затраты на обогрев. Часто этот утеплитель для стен внутри дома применяется для утепления пола по причине своих прочностных характеристик. Заметим, что для работ по наружному утеплению стен этот материал применяется крайне редко.

Области применения пенопласта

Для теплоизоляции самых разных поверхностей может использоваться этот материал. Он подходит для утепления:

  • пола;
  • стен;
  • кровли.

Однако при наружном утеплении каждой поверхности есть свои нюансы выполнения работ, о которых необходимо знать. Например, все специалисты говорят о том, что для наружного утепления строений пенопласт — отличный выбор. Поэтому часто его применяют владельцы загородных домов. Но подойдет он и для квартир. Но если ваше жилище располагается на верхнем этаже, а сам утеплитель будет устанавливаться изнутри, то в этом случае можно обеспечить снижение теплопотерь помещений, но необходимо соблюдать технику монтажа материала, используя дополнительные элементы во время работы. Вот только затраты на утепление городского жилища будут довольно серьезными.

Есть еще один момент, на который владельцы квартир и домов тоже должны обратить внимание. Имеется в виду экологичность материала. У многих людей имеются большие сомнения насчет того, что при воздействии на этот утеплитель высокой температуры он не будет выделять токсичных для человека веществ

В защиту экологичности материала можно привести такие доводы:

У многих людей имеются большие сомнения насчет того, что при воздействии на этот утеплитель высокой температуры он не будет выделять токсичных для человека веществ. В защиту экологичности материала можно привести такие доводы:

  • Прежде всего, необходимо сказать, что учеными было доказано, что пенополистирол является материалом, не представляющим никакой угрозы для здоровья человека. Поэтому-то при изготовлении тары для продуктов питания применяется именно этот утеплитель.
  • Пенопласт при использовании его для теплоизоляции стен отделяется от пространства жилища слоем пароизоляции и отделки. А это довольно хорошая защита от возможных негативных эффектов материала.

Подземное утепление

Подогрев кабелем

нутренний подогрев трубы кабелем

Подогревающим кабелем чаще всего осуществляют утепление ввода водопровода в дом, так как эту часть системы чаще всего не удается оставить под землей. В данном случае большая часть труб достаточно надежно защищена от замерзания и вам потребуется всего несколько метров обогревающего кабеля.

Его цена составляет от 400 до 600 рублей за метр, а потребляемая мощность 10 – 20 Вт.

Кабелем можно обвить трубу и затем утеплить ее подручным утеплителем, или же вставить его непосредственно в трубу на проблемном участке, тем самым полностью защитив трубу от замерзания.

Утепление воздухом

Схематическое расположение труб

Суть данного способа заключается в том, чтобы водопроводные трубы не закапывались прямо в землю, а проходили внутри трубы большего диаметра, тем самым уменьшая воздействие холода. Таким образом, создается воздушная прослойка между водопроводом и промерзающей сверху землей. Также такая система обогревается естественным способом от внутреннего тепла земли.

Пластиковые коммуникационные трубы необходимого диаметра стоят относительно недорого. Однако следует отметить, что утепление наружного водопровода таким способом возможно только при частичной или полной реконструкции системы. Его применение наиболее рационально в момент прокладывания труб.

Высокое давление

Данным способом можно произвести утепление водопровода на даче или частном доме, если вы не собираетесь проводить там зиму

Часто случается так, что загородные участки не очень приспособлены к морозам – их утеплению не всегда уделяется должное внимание, учитывая то, что вы находитесь там только в теплое время года. В результате замерзшая вода разрывает трубы, и они приходят в полную негодность. Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку

Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку.

Однако это решение подходит только для систем, которые не будут эксплуатироваться на протяжении зимнего периода времени. Как только вы создадите необходимое давление в трубах – использовать их по назначение не представится возможным.

Испытание труб давлением: фото

Порядок работ выглядит таким образом:

  • Предварительно система проверяется на предмет возможности нагнетания давления равного 5 атмосферам – трубы должны выдерживать это давление; Необходимые данные можно найти в заводской аннотации к изделию. Также она осматривается на наличие трещин, течи и других механических повреждений – в дальнейшем они могут привести к постепенному стравливанию давления и замерзанию труб;
  • Затем в систему врезается погружной насос, посредством которого будет создаваться необходимое давление – их стандартная мощность нагнетания равняется 5 – 7 атмосферам. Сразу после насоса необходимо установить обратный клапан;
  • После проведения всех вышеупомянутых операций необходимо закрыть кран на ресивере и включить насос. После нагнетания необходимого давления насос выключается, и трубы будут надежно защищены от замерзания и разрыва. Чтобы привести систему в работоспособное состояние достаточно просто стравить давление;

Этапы теплоизоляции своими руками

От того насколько качественно будет проведена теплоизоляция будет зависеть дальнейшая судьба всей системы водоснабжения. Поэтому доверить её лучше профессиональным компаниям с большим опытом. Тем не менее, каждый частный домовладелец имеет право знать, как утеплить скважину и водопровод на зиму на поверхности – скважину для собственного жилища на весь период холодов под ключ своими руками.

Наглядно про утепление скважины, смотрите в этом видео:

В стандартном случае процедура состоит из последовательной теплоизоляции следующих основных элементов:

Кессон

Этапы работы:

  • Заготавливается необходимое количество пенопласта или иного теплоизолятора.
  • Далее материал нарезается на необходимые фрагменты, исходя из формы и размеров кессона.
  • Наружная часть кессона гидроизолируется битумом, за исключением тех случаев, когда он изготовлен из пластика или железа.
  • Подготовленные фрагменты прикладываются к наружным стенкам и крепятся проволокой, упорами, сеткой или скотчем.
  • Стыки между листами заполняются монтажной пеной – для герметизации.
  • По завершении крепления конструкция засыпается слоем керамзита.

Обсадная труба и оголовок

Последовательность:

  • Из отрезков ДСП, досок, фанеры, листов металла или жёсткого утеплителя изготавливается короб для наружного закрывания обсадки и оголовка.
  • Короб устанавливается поверх обсадной трубы и оголовка.
  • Его внутреннее пространство заполняется частями минеральной ваты, стекловатой или естественными компонентами (сеном, соломой, бумагой).

Как вариант, вместо короба формируется цилиндр из сетки рабицы диаметром, превышающим оголовок на 0,3 м.


Утепление скважины своими рукамиИсточник kimberia.ru

Уличный водопровод

Последовательность работ:

  • На выходе из напорной трубы скважины в месте подсоединения к домашнему водопроводу наматывается отрезок греющего кабеля либо устанавливается специальный тройник с сальником.
  • Далее водопроводная труба помещается в ППС-скорлупу или в канализационную трубу большего диаметра, создающей воздушную прослойку.
  • Конструкция укладывается в предварительно выкопанную траншею и далее наполняется керамзитом, затем слоем песка и ранее снятым грунтом.

Подводка к дому

Ввиду того, что скважинное устье уже разогревается греющим кабелем, а подводящий водопровод утеплён скорлупой, делать специальный подогрев подводке не нужно. Стандартно её теплоизолируют вместе с подводящей трубой.

Смотрите в этом видео, как монтировать греющий провод внутрь трубы

Коротко о главном

В зависимости от частоты эксплуатации существуют следующие способы, как утеплить скважину на улице:

  • Сезонное, когда скважина не эксплуатируется, а просто сливается и отключается на зиму.
  • Периодическое, когда забор воды осуществляется по выходным или раз в несколько дней. Для сохранения работоспособности применяются теплоизолирующие материалы и нагреватели.
  • Постоянное, когда скважина практически не простаивает, поэтому поток никогда не перестаёт надолго. Однако в холода может начаться обледенение. Поэтому требуется профессиональное утепление.

При этом для теплоизоляции применяются 4-ре технологии – посредством утеплителя, с кессонной конструкцией, без неё и с установкой греющего кабеля. В большинстве случаев используют комбинированные методы. Теплоизолирующими материалами выступают пенополистирол, пеноплекс, вспененный полиэтилен, минеральную или стеклянную вату, а также пеноизол, вспененный пенополиуретан и керамзит. Выполнить теплоизоляцию можно своими руками, но лучше доверить дело профессиональной команде.

Как подобрать толщину утеплителя?

Для снижения теплопотерь и обеспечения приемлемой температуры в помещениях при утеплении в учет принимаются толщина стен, их теплоизолирующие свойства, вид фундамента, климат местности и преобладающие ветровые нагрузки. При достаточной толщине стен, выполненных из материалов с высокими теплоизолирующими свойствами (к примеру, сложенных из кирпича или бревна), утепление фасада не является необходимостью.

Теплоизоляция же дома, собранного из шлакоблоков, должна быть максимальной – этот материал не способен длительно сохранять тепло. При расчете толщине стен учитывается коэффициент теплопроводности самого утеплителя. Наилучшими характеристиками обладают такие материалы, как пенополиутретан, полистирол, минвата.

К примеру, 50-миллиметровый слой полиуретана способен сохранять тепло точно также, как и 1720 мм кирпича.

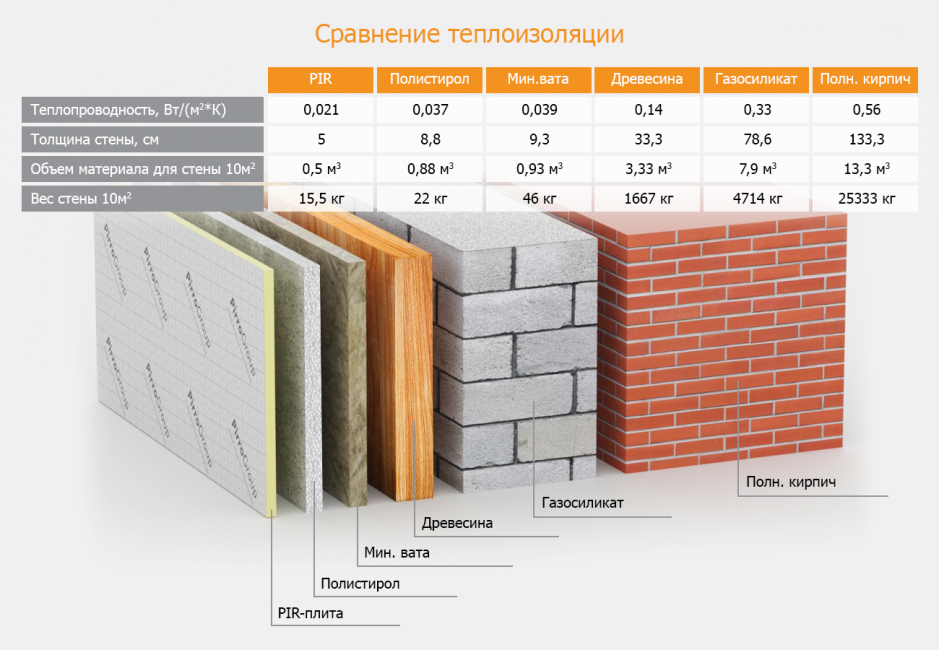

Теплопроводность материалов

Профессиональные строители используют для расчета толщины утеплителя достаточно сложные формулы. При выборе теплоизолятора для частного дома удобно использовать калькуляторами онлайн. Вам потребуется лишь указать регион проживания, размеры здания, виды подвального и чердачного перекрытия, толщину и материал стен, тип кровли.

Даже при значительной толщине стен небольшой слой утеплителя по фасаду все же стоит проложить. Ведь при контакте с холодным воздухом и перепадах температур на их поверхности со временем образуются трещины, приводящие к преждевременному разрушению.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Защита утеплителя от негативных факторов

Защита от перемерзания расположенного в земле водопровода имеет свою специфику. Материал не должен полностью или частично потерять своих теплоизоляционных свойств под действием внешних факторов.

Повторное утепление или ремонт внешних слоев требует выполнения дорогих и трудоемких земляных работ, поэтому необходимо сразу позаботиться о сохранении целостности защитной структуры.

Деструктивное воздействие земли и воды

Подземный водопровод испытывает давление грунта, поэтому используемый при утеплении материал может быть смят. При этом может значительно увеличиться его теплопроводность. Для недопущения подобного развития событий необходимо создать твердую внешнюю оболочку с помощью труб большего диаметра или специальных лотков.


Минеральная вата гигроскопична и может быть смята небольшим усилием пальцев, поэтому слой земли спрессует материал, и он потеряет свойство низкой теплопроводности

В случае применения в качестве теплоизоляции трубопроводов гигроскопичных материалов, необходимо предотвратить возможность влияние на них грунтовой воды, всегда находящейся в земле независимо от степени водонасыщенности грунта.

Для защиты минеральной и стекловаты применяют дополнительные средства защиты – пластиковые трубы размера большего, чем водопроводные, что одновременно решает проблему смятия утеплителя.

Также можно использовать следующие материалы для создания гидроизоляционной оболочки:

  • рулонная алюминиевая фольга;
  • армированный (сантехнический) скотч;
  • рубероид;
  • полиэтиленовая пленка высокой плотности.

Пенопласт, экструдированный пенополистирол слабо впитывают влагу, но со временем тоже приходят в негодность при постоянном размораживании. Полностью не подвержены смятию и воздействию влаги пеностекло, пенополиуретан, а также теплоизоляционная краска.


Защита объектов, расположенных в земле от воздействия влаги с помощью рубероида – давно используемый, но не самый практичный вариант

Решение проблемы насекомых и грызунов

Еще одной причиной повреждения утепления водопровода могут быть грызуны и насекомые. Муравьи прогрызают в привлекательной для них теплоизоляции многочисленные ходы, а мыши используют его для строительства гнезда. Эти действия оголяют части труб, что негативно влияет на качество утепления.

Ни насекомые, ни мыши не могут испортить пенополиуретан, пеностекло, но отлично расправляются с базальтовой ватой. Ее и подобные материалы для наружного утепления труб водопровода необходимо обязательно защитить от грызунов, если они расположены на глубине менее 2 метров. Земляные муравьи не проникают ниже 1 метра, а лесные при этом строят большой муравейник, надземную часть которого невозможно не заметить.

Для защиты от грызунов можно оборачивать утеплитель металлической мелкоячеистой сеткой. Чтобы воспрепятствовать доступу не только мышей, но и муравьев необходимо обернуть материал алюминиевой фольгой, армированным скотчем или использовать в качестве внешней оболочки пластиковые трубы или лотки любой формы.


Скорлупа из пенополиуретана или пеностекла выдерживает давление грунта, воздействие находящейся в земле влаги, а также не может быть испорчена грызунами и насекомыми

Необходимость утепления дачного дома

На первый взгляд кажется, зачем тратить время и деньги на теплоизоляционные мероприятия, если существующие на сегодня способы обогрева помещений позволяют и так обеспечить комфортный температурный режим в доме. Но, как показывает практика, в неутепленных, но обогретых изнутри  сооружениях часто возникают проблемы, которые лучше не допустить, чем ликвидировать потом их последствия.

Утеплив дачный дом, хозяевам удастся :

  • существенно снизить траты на оплату отопления;
  • предотвратить появление конденсата в помещении;
  • избежать нарушения режима эксплуатации и разрушения конструктивных элементов.

Лучший вариант утепления

Определившись с выбором утеплительного материала, который будет использоваться, необходимо принять решение, каким образом будут проводиться работы по утеплению — снаружи или изнутри дома.


Провести утепление летнего дома изнутри можно своими руками в случае, если:

  • нужно выполнить теплоизоляционные мероприятия в холодное время года;
  • когда нежелательно нарушать уже существующую отделку фасада;
  • не хочется проводить уличное утепление на значительной высоте.

Утепление трубопровода

Делая водоснабжение частного дома из колодца и скважины трубопровод можно заложить на совсем небольшой глубине — 40-50 см  — этого вполне достаточно. Только укладывать трубы в такую неглубокую траншею нужно утепленными. Если хотите сделать все основательно, то дно и бока траншеи выкладываете каким-либо строительным материалом — кирпичом или строительными блоками. Сверху все прикрывается плитами.

Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром

При желании можно засыпать грунт и посадить однолетники — при необходимости грунт легко снять и свободный доступ к трубопроводу обеспечен.

Утеплитель для водопроводных труб

Использовать можно два типа утеплителей:

  • специальные энергосберегающие оболочки, сформованные в виде труб, их еще называют «скорлупа для труб»;
  • рулонный материал — обычный утеплитель в виде рулонов, который используют для стен, кровли и т.п.

Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:

  • Пенополистирол — множественные гранулы сплавляются между собой. Получается довольно жесткий и прочный материал с хорошими теплоизолирующими характеристиками.
  • Экструдированный пенополистирол — ячейки материала имеют закрытую структуру (маленькие шарики). Это придает материалу еще и водоотталкивающие свойства, а также более высокие теплоизолирующие свойства. Это — один из лучших материалов с высокой степенью изоляции, но его недостаток — высокая цена.
  • Пенопласт — один из вариантов пенополистирола — имеет неплохие характеристики по теплоизоляции, но отличается небольшой прочностью. Потому нуждается в защите — давления не выносит. Зато стоит немного. Если укладывать трубы будете в траншею со стенками из кирпича или бетона, его вполне можно использовать.

  • Пенополиуретан — по характеристикам и цене находится между пенополистиролом и пенопластом. Именно его чаще всего используют для утепления труб.
  • Вспененный полиэтилен (типа «Энергофлекс») имеет неплохие характеристики за счет большого содержания в пузырьках воздуха.
  • Стекловата  — это рулонный материал с неплохими теплоизоляционными характеристиками и относительно невысокой ценой. Его недостаток  — нужны особые меры при укладке: стекловолокно очень колючее, а микроскопические частицы удалить из кожи нереально. Необходим еще и респиратор и защитные очки — мелкие частицы летучи и наносят вред здоровью.
  • Каменная вата. Ее делают из базальта или шлака. Базальтовая вата имеет лучшие характеристики, но стоит дорого. Шлаковата более дешевый материал, но характеристики у нее хуже — нужно брать большей толщины, что часто сводит материальную выгоду к минимуму.

Утепление труб водоснабжения в частном доме делают с использованием теплоизоляции

У минеральной ваты — стекловаты и каменных ват — есть один существенный недостаток: они гигроскопичны. Впитывая воду они теряют большую часть своих теплоизолирующих свойств. После высыхания они восстанавливаются лишь частично. И еще очень неприятный момент, если мокрая минеральная вата замерзает, она после размерзания превращается в труху. Чтобы этого не произошло, эти материалы требуют тщательной гидроизоляции. Если вы не можете гарантировать отсутствие влаги, лучше используйте другой материал.

Как сделать системы капельного орошения для теплиц и огородов своими руками написано тут. О производителях готовых комплектов для капельного полива статья тут.

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

  • поддержка давления;
  • греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

  • на трубопровод наматывают слой изоляционного материала;
  • наносят защитную пленку или покрытие;
  • подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

  1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
  2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
  3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
  4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

  • подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
  • траншеи должны иметь уклон до 2% от общей длины трубопровода;
  • в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
  • все элементы водопроводной системы раскладывают вдоль вырытых канавок;
  • выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
  • надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
  • все засыпают песком, а по бокам делают утрамбовку;
  • далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

Применение пенополиэтилена в качестве утеплителя для труб

Данный материал обладает не очень хорошими теплоизоляционными качествами и не позволяет хорошо герметизировать стыки. Это сильно ограничивает область применения пенополиэтилена. Если вы решили все же использовать его для изоляции дачного трубопровода, то приготовьтесь к тому, что могут быть сильные теплопотери, в том числе за счет расхождения стыков. Поэтому такой водопровод будет нуждаться в частом ремонте. Чтобы ситуацию улучшить, необходимо использовать при сооружении и утеплении водопровода полиэтилен. Полиэтиленовые теплоизоляционные трубы – это комплексное решение проблемы утепления водопровода. На утепляющий слой из полиэтилена надета гофрированная труба, что обеспечивает полную герметичность системы и ее эластичность одновременно.

Пример труб, закрытых оболочкой из полиэтилена

Полиэтилен достаточно легко монтируется, а стоит не очень дорого. Трубы из данного материала можно применять как на вновь монтируемых системах на дачном участке, так и уже на функционирующих. Трубы имеют особую защелку, которая обеспечивает удобный демонтаж теплоизоляции при необходимости.

Виды материалов

Существует безотказный способ, как утеплить и благоустроить скважину на даче без применения дополнительного отопительного оборудования – это обложить все её компоненты и защитные конструкции теплоизоляционным материалом. При профессиональном монтаже применяют следующие 4-ре его разновидности:

  • Пенополистирол и пеноплекс.
  • Отличается низкой теплопроводностью, прочностью и влагостойкостью. Применим для обкладки как изнутри, так и снаружи кессона, а также внешних и подземных труб.
  • Вспененный полиэтилен.
  • Характеризуется хорошей теплоизоляцией и небольшой стойкостью к нагрузкам. Поэтому используется для обкладки внутренних стен помещений и внешних трубопроводов.


Наружное утепление скважины вспененным теплоизоляторомИсточник pechiexpert.ru

  • Минеральная или стеклянная вата: главная особенность – большая влаговпитывающая способность. Ввиду этого применяется только в неактивную стадию водозабора – на период зимней консервации.
  • Пеноизол или вспененный пенополиуретан: наносится в жидком виде через специальный распылитель. Главные недостатки – необходимость применения оборудования, низкая плотность и неровность образуемой поверхности.
  • Керамзит: достаточно сыпучий влагостойкий материал. Используется для засыпки водопроводных траншей и кессонов на уровне ниже поверхности земли.

Правила строительства подземного водопровода

Перемерзание подземного водопровода происходит по причине достижения температуры грунта отрицательных значений. Одним из способов предотвращения возникновения проблемы является проведение труб на глубине, где минусовые температуры недостижимы.

В случае если это требование не было выполнено, необходимо принять другие меры для решения задачи бесперебойного водоснабжения.

Основные положения нормативных документов

Согласно п. 11.40 свода правил СП 31.13330.2012 глубина заложенных труб, считая до низа, должна быть на 0,5 метра больше расчетной глубины проникания в грунт нулевой температуры. Это необходимо для исключения формирования ледяных пробок в трубопроводе и разрыва труб в местах кристаллизации воды, увеличивающейся при замерзании в объеме.

Расчетную глубину, согласно п. 11.41 этих же правил, следует устанавливать натурными наблюдениями за изолинией промерзания грунта, а также руководствоваться опытом эксплуатации трубопроводов в данном районе.

Такой информацией может владеть гидрометцентр или организации, занимающиеся водоснабжением. При отсутствии натурных данных необходимо определить глубину теплотехническими расчетами.


В результате перемерзания водопровода часто происходит разрыв труб. Если они расположены в земле, то их замена займет много времени

Значения среднемесячной температуры воздуха по населенным пунктам субъектов Российской Федерации следует брать из таблицы 5.1 свода правил СП 131.13330.2012.


Значение расчетной нормативной глубины сезонного промерзания грунтов зависит от их типа и климатических особенностей холодного периода для этой территории

В случае превышения полученного значения величины 2,5 метра, а также для горных районов с резким изменением рельефа местности, климатических или инженерно-геологических условий необходимо определять нормативную глубину промерзания грунта согласно формулам Приложения “Г” свода правил СП 25.13330.2012.

Расчетную глубину промерзания согласно п. 5.5.4 свода правил СП 22.13330.2011 для районов с неотрицательными среднегодовыми значениями температуры определяют умножением нормативного значения на коэффициент 1,1. Для территорий с отрицательными значениями эту величину рассчитывают по СП 25.13330.2012.

Защита от воздействия низких температур

Не всегда удается полностью или частично проложить систему водоснабжения ниже нулевой изотермы. Иногда это невозможно сделать по техническим причинам, например, когда вывод водопроводной трубы из скважины находится выше границы зоны промерзания земли.

Глубинная отметка уровня промерзания определяется в соответствии с климатической спецификой региона, в котором сооружается водопровод.

Для средней полосы эта величина составляет 1,0 – 1,3 м в зависимости от типа грунта, в областях с суровыми зимами глубина размещения труб, согласно правилам, будет более 2,0 – 2,5 метров, что очень дорого как при прокладке, так и в случае необходимости ремонта.


В районах с холодными и продолжительными зимами глубина траншеи для прокладки водопровода может быть более 2,0 – 2,5 метров в зависимости от типа грунта, в котором прокладывается трубопровод

При невозможности или дороговизне размещения водопровода на большой глубине для его бесперебойного функционирования применяют другие меры. Их можно условно разделить на две категории:

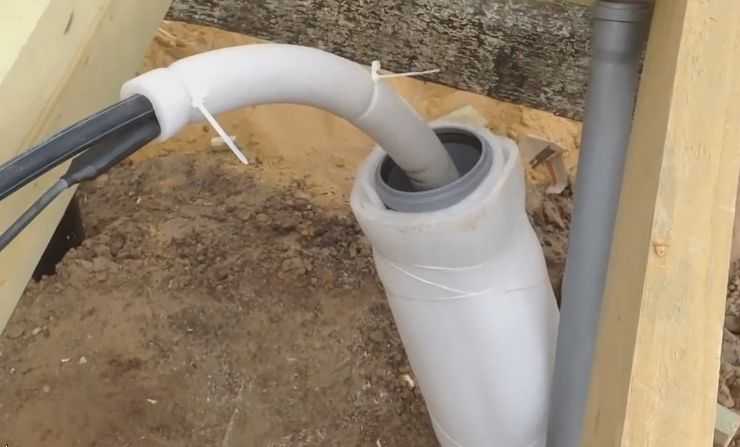

  • Утепление. Предназначено для уменьшения потери тепла объектом за единицу времени. Его проводят с помощью материалов, имеющих малую теплопроводность.
  • Обогрев. Предназначен для увеличения температуры объекта. Для осуществления этой процедуры необходим внешний источник тепловой энергии.

Выбор варианта утепления или обогрева наружной ветки водопровода зависит от условий функционирования, температурного режима, геометрии системы, простоты выполняемых работ, а также эффективности, стоимости и надежности способа решения проблемы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
