Станок для тротуарной плитки

Принцип работы вибростола для плитки

Самый простой способ – это отливка плитки в готовые формы. Однако полученный материал получается рыхлым, и по прочности уступает даже обычному бетону. К тому же, из-за компактных размеров, сложно добиться равномерной усадки смеси.

В результате не образуются прочные связи между составными компонентами, а в теле плитки остаются воздушные пустоты. Кроме банальной потери прочности, в трещины и полости проникает вода. При минусовой температуре, образовавшийся лед разорвет уложенные блоки.

Вибропресс для плитки производит прочный камень с гладкой лицевой поверхностью, которая не пропускает влагу.

В форму загружается смесь, затем она уплотняется давлением и виброустановкой, после чего камень сохнет в определенных условиях. Чем более мощное давление воздействует на материал, тем качественнее получается продукция на выходе.

Причем наилучшая плотность получается при использовании вибропрессования, то есть одновременного воздействия давления и вибрации.

Такой станок стоит немалых денег, для производства блоков в домашних условиях это непозволительная роскошь (если конечно вы не занимаетесь коммерцией). Поэтому для разовых работ, есть смысл изготовить вибропресс своими руками.

Существует две концепции, каждая из которых имеет преимущества и недостатки. При этом любой станок можно изготовить при минимальных затратах.

Обратите внимание
Самодельный вибропресс с матрицей на одну плитку – устройство неудобное и нерентабельное. Даже если вы создаете станок исключительно для личного пользования (не говоря о коммерческом использовании), добавление 2-3 ячеек не сильно усложнит проект, а скорость производства увеличится многократно.

Технология изготовления тротуарной плитки: вибростол и формы для производства плитки своими руками

Более красивый, надежный и удобный в работе материал для мощения дорожек и площадок на приусадебном участке, чем тротуарная плитка, найти сложно. Большой выбор цветов и форм дает возможность не только отделывать самые разные по площади и форме участки, но и создавать совершенно любые рисунки и орнаменты. А поскольку плотность тротуарной плитки для пешеходных дорожек относительно невысокая, сделать ее можно своими руками. Это прекрасная возможность не просто благоустроить участок, но проявить свои дизайнерские таланты. Изготовление тротуарной плитки в зависимости от необходимого объема может быть ручным и с использованием «тяжелой» техники.

Главный гарант качества – это раствор для тротуарной плитки. Для него понадобится цемент марки М-500, чистый речной песок, а в качестве крупного наполнителя – щебень с кусковатостью 5-20 мм. Чтобы избежать образования пор и улучшить прочность, необходимо использовать пластификаторы. Также увеличит долговечность вашего материала армирование фиброволокном.

Если вы хотите получить плитки разных цветов, потребуются неорганические красящие пигменты. Для получения светлых и чистых оттенков применяют растворы на основе белого цемента. Это дает возможность делать плитку желтого, небесно-голубого, нежно-зеленого цвета. Поскольку и красители, и белый цемент — достаточно дорогие материалы, то с их добавление делается только первый, лицевой слой 10-20 мм, а остальной объем формы заполняют обычным серым бетоном. Смесь для тротуарной плитки лучше делать из цемента одного производителя, желательно даже из одной партии, тщательно соблюдая пропорции – это обеспечит одинаковый цвет полученных элементов.

Если объем плитки нужен совсем небольшой, можно все изготовить вручную. Замешивать раствор в небольшой емкости, заливать и уплотнять, просто встряхивая формы. Такой метод достаточно трудоемкий, и каждый этап отнимает много времени, но позволяет существенно сэкономить, так как вам понадобятся только базовые материалы.

В целом, технология изготовления тротуарной плитки достаточно проста, и если вам необходим большой объем, или вы решили таким образом получать дополнительный доход, то оборудование можно также изготовить самостоятельно.

Вибропресс и станок для производства тротуарной плитки: как сделать плитку самому?

Сегодня используют два метода производства плитки – сухое прессование и вибролитье. По качеству готовая продукция существенных отличий не имеет, а вот по сложности исполнения и оборудования для домашнего изготовления больше подойдет второй вариант. Для него понадобится минимум техники, а объем производимого материала может быть до 100 квадратных метров в сутки.

Собственно, практически все необходимое можно приобрести в любом строительном магазине. В первую очередь нам понадобится бетономешалка, самая обычная, объемом 200 л, и вибростол для производства тротуарной плитки. Его можно как приобрести готовый, так и сконструировать самостоятельно. Для этого понадобится сварная металлическая рама, четыре пружины, сама рабочая поверхность, обычно — толстый металлический лист, электромотор и вибратор. Можно использовать вместо пружин резиновые подкладки или подвес на тросах или цепях, но это менее прочные и эффективные способы. Производство тротуарной плитки, видео уроки это подтвердят, задача несложная, и под силу любому. Это отличный выход для тех, кто желает сэкономить и сделать на участке все своими руками.

Но если качество в первую очередь зависит от раствора, то красивый внешний вид – от формы для изготовления тротуарной плитки. Именно они задают тот неповторимый рисунок, за который ценится этот тип мощения многими дизайнерами и домовладельцами. Кроме этого, имея вышеперечисленное оборудование и необходимые формы, можно изготовить не только плитку, но и бордюры, отливы и малые декоративные архитектурные формы.

Методы производства плиточного покрытия из бетона

Применяются три основных способа выпуска тротуарной плитки:

гиперпрессование полусухих смесей на основе цемента;
вибропрессование цементных смесей;
вибролитьё из цементных растворов.

Гиперпрессование

Этот метод основан на получении конечного продукта после воздействия на него определённым внешним давлением без использования вибрационных усилий.

Этапы производства:

подготовленное сырьё, — увлажнённую жёсткую смесь на основе цемента, распределяют по пресс-формам;
посредством пресса через пуансоны на смесь оказывается силовое воздействие с величиной 150…200кгс/см²;
готовые изделия выдерживаются на складе в течение 3…7 дней, до приобретения своей технологической прочности.

Тротуарная плитка, полученная методом гиперпрессования, имеет ряд отличительных черт:

обладает наибольшей прочностью, по сравнению с другими методами производства;
имеет малые отклонения от конструкторских размеров;
поверхность изделия имеет гладкую ровную поверхность.

Производственная линия, основанная на способе гиперпрессования, имеет высокую производительность, — сравнимую с методом вибропрессования, позволяет экономить цемент, может применяться в полностью автоматизированном виде. Стоимость линии начинается с 10 миллионов рублей.

Вибропрессование

При вибропрессовании уплотнение рабочей смеси осуществляется под воздействием вибрационных нагрузок с одновременным воздействием внешним давлением.

Этапы технологического процесса:

Смесь, состоящую из цемента М-400 (ПЦ-400 д20) или М-500 (ПЦ-500Д0), кварцевого песка, щебня с фракцией 5…10мм, красителя (для цветных изделий) и воды, подвергается перемешиванию в течение 5…10 минут в бетономешалке.
Готовую однородную смесь с малым содержанием воды распределяют по матрицам пресса.
Пуансонами осуществляют формирование верхней части полуфабрикатов тротуарной плитки.
Формуют будущие изделия под воздействие вибрационных нагрузок в течение 5…20 секунд.
Готовая продукция выдерживается в сушильной камере до приобретения примерно 70% от окончательной прочности.

При применении метода вибропрессования можно добиться высокой производительности труда, объединив оборудование в единую автоматизированную линию, которая будет состоять:

смеситель, осуществляющий приготовление цементного раствора;
ленточный конвейер, предназначенный для подачи готовой увлажнённой смеси;
бункер для смеси, — выполняет накопительные функции;
модули загрузки и подачи поддонов;
гидрооборудование с пультом управления;
вибропресс.

Стоимость оборудования, производительностью 5…6м² тротуарной плитки в час составит 550…600 тыс.рублей.

Вибролитьё

Метод вибролитья основан на формировании изделия из жидкого цементного раствора в специальной отливочной ёмкости.

Процесс производства плитки вибролитьём состоит:

приготовление цементной смеси посредством бетономешалки;

Примечание. Вязкость смеси должна быть такова, чтобы она относилась к жёстким растворам. На практике это означает, что пробная порция, уложенная на горизонтальную поверхность, не распределялась вдоль неё под воздействием собственного веса.

готовый раствор распределяется по пластиковым формам;

Важно. Пластик обладает влагоотталкивающим свойством и имеет отрицательную адгезию по отношению к бетонным растворам, поэтому освобождение от готовых изделий на основе цемента не приносит затруднений

формы устанавливаются на специальном вибростоле;
под воздействием вибрирующих с высокой частотой нагрузок, происходит уплотнение бетонной смеси, — это будет заметно по выступающей на поверхности серой жидкости (цементному молочку); процесс уплотнения длится 15…60сек; излишний раствор удаляется;
после формирования изделия в пластиковой опалубке отправляются на сушку, первоначальное схватывание осуществляется в течение 24 часов, около 80% прочности изделие приобретёт через 72 часа.

Примечание. Для правильного процесса сушки изделия накрывают полиэтиленовой плёнкой или помещают в закрытое помещение с высокой влажностью, — дополнительно устанавливают увлажнители-испарители жидкости.

по истечении трёх суток сушки готовая плитка может транспортироваться на строительный объект; 98% прочности изделие наберёт по прошествии 28 суток.

Благодаря простоте технологического процесса, доступности оборудования, метод вибролитья успешно применяется при выпуске небольших партий бетонных плиток и нашёл отклик в малом бизнесе.

Состав оборудования для вибролитья:

бетоносмеситель;
распалубочный и набивочный вибростолы;
механический вибратор.

Стоимость оборудования для вибролитья начинается с 500 тыс. рублей.

Виды станков для производства тротуарной плитки

Станок пресс для тротуарной плитки СПБ 1500

Существует два метода изготовления искусственных тротуарной плитки:

Метод вибропрессования, когда бетонная масса с низким содержанием воды зажимается при непрерывной вибрации между пуансоном и матрицей, определяющими плотность и форму готового изделия;
Метод вибролитья, где более жидкий бетон разливается в специальные формы и уплотняется низкочастотной вибрацией до равномерного заполнения формы.

Метод вибропрессования требует меньших затрат, а готовая плитка при правильной геометрической форме имеет шершавую поверхность, образующую безопасное нескользкое покрытие, что вместе с высокой морозостойкостью и обусловило его широкое распространение.

Станки для вибропрессования

Вибростанок для плитки Тандем 2

Для изготовления фасонных плит из прессованного бетона в условиях небольших мастерских применяются мини станки для производства тротуарной плитки, позволяющие получать за 8-часовую рабочую смену около 1000 изделий способных укрыть площадь 20 кв. м. На крупных производственных предприятиях, как правило, используется автоматизированная установка для производства тротуарной плитки, снабженная гидравлическим прессом производительностью 20-25 кВ.м/час готовых плит толщиной от 30 до 100 мм.

Станок для производства тротуарной плитки РПБ-1500, или как его называет производитель «Базовая установка для производства брусчатки» представляет собой металлическую раму, на которой удобно размещены загрузочное приспособление, стол для размещения выгружной плиты, пуансон с матрицей, определяющие форму брусчатки и электродвигатель, приводящий в движение вибратор. На рабочий стол могут устанавливаться четыре вида матриц, обеспечивающих изготовление различных видов брусчатки. Производительность станка РПБ 1500 составляет 1300-1500 штук в смену.

Основным преимуществом такого станка является его простота, отсутствие сложных высокоточных механизмов и минимальное количество операций по техническому обслуживанию, которые под силу выполнить персоналу средней квалификации.

Практически полным аналогом станка РПБ 1500 является поставляемый на рынок компанией MSD станок Тандем для производства плитки тротуарной. Основным недостатком первых модификаций станка Тандем было отсутствие возможности оперативной замены пуансона и матрицы, определяющих форму готовой плитки. От этих недостатков производители «вылечили» станок Тандем-2.

Основным недостатком ручных станков, является неравномерное усилие прижима пуансона, влияющее на конечное качество продукции и требующее от работников определенных навыков.

Станки для вибролитья

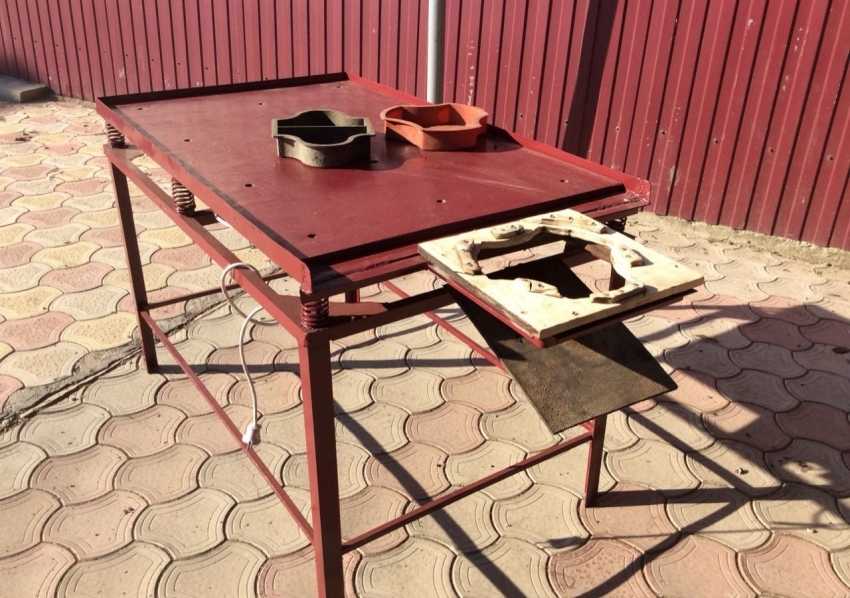

Вибростол для производства плитки методом литья

Станок для изготовления плитки методом вибролитья представляет собой стол, установленные на пружинной подвеске и снабженный вибратором, предназначенным для уплотнения разлитого в формы материала. Мощность вибратора зависит от размеров стола и количества одновременно обрабатываемых форм с разлитым в них бетонным раствором.

Станок представляет собой прочную стальную раму, на которой установлен специальный стол с выступающими ограждающими элементами, рассчитанный на установку нескольких пластиковых форм.

Что следует учесть при работе со станком?

Изготовление искусственного камня и плитки, казалось бы, процесс незамысловатый, но важно помнить о некоторых моментах

Давление, направленное на раствор в формах должно быть равномерным. Не допускается сбоев в работе.
Многие думают, что сильная вибрация оказывает благоприятное действие на формирование изделия. Это неверно. Слишком мощный вибрационный поток разрушает изделие, поэтому не следует его допускать.
Если есть желание увеличить прочность и эластичность раствора, то используются щебень и пластификаторы.
Предпочтение отдается марке цемента М500.
Чтобы изделие не потрескалось в первые дни эксплуатации, его необходимо хорошенько просушить. В идеале – снятые с вибростола формы, равномерно наполненные раствором, сушат в течение 24-х часов. Для снижения времени используются специальные приспособления.
Производственное помещение (или место, где происходит сушка плитки) должно соответствовать требованиям касаемо влажности и температуры. А также исключается наличие мусора, посторонних элементов и пыли.
После изготовления очередной партии плитки или камня, оборудование необходимо тщательно очистить. Следует отбить составляющие станка от прилипшего раствора.
Если речь идет о запуске массового производства, то наличие специально отведенного помещения для изготовления и сушки изделий просто необходимо.
Следует помнить о технике безопасности во время работы. Не следует прибегать к очистке станка, если в нижние части просочилась часть раствора, во время работы двигателя.

Для тех, кто хочет запустить массовое производство плитки, а не изготовить небольшое количество в личных целях, лучше всего прибегнуть к приобретению готового оборудования. Хотя, при особых технических навыках высока вероятность выполнить конструкцию, способную конкурировать с магазинными позициями.

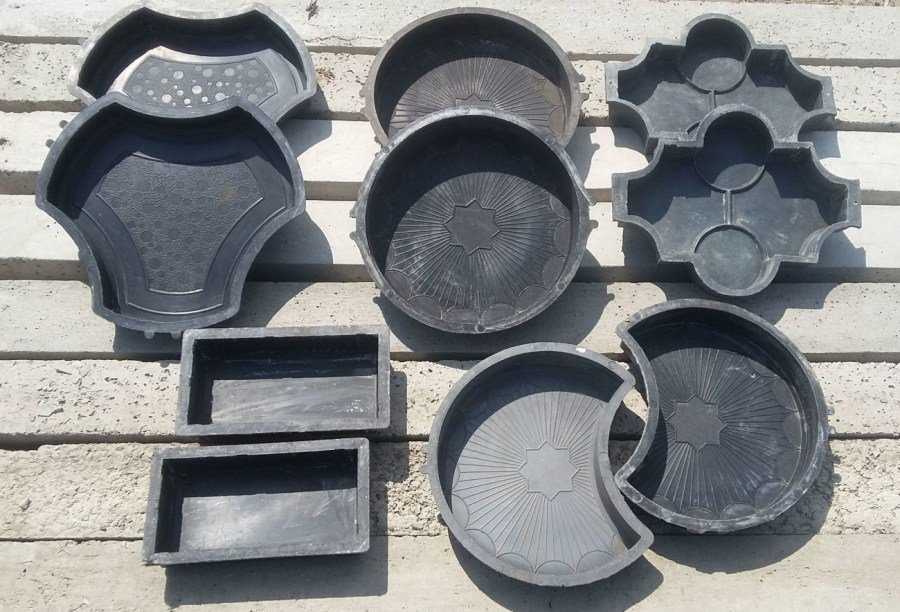

Выбор формы для изготовления плитки

Используют пластиковые, полиуретановые, силиконовые, деревянные, металлические и прочие шаблоны. Помимо материала, формочек и возможностей, которые они дают, следует определиться с конфигурацией готовых изделий. Нельзя спешно выбирать форму плитки. В то же время, если желания создавать необыкновенные рисунки нет, хватит шестиугольников, многоугольников с закруглениями, а также плитки волнистой и кирпичной формы. Первым делом нужно продумать планировку на участке, до мелких деталей.

Формочки бывают постоянными, полупостоянными и разовыми. Первый тип применяют для отлива большого количества фоновой брусчатки. Полупостоянные делают из термически устойчивых материалов. Разовые после первого использования заметно деформируются и при укладке крупных композиций не подойдут. Полиуретан и силикон стали популярными материалами для изготовления в домашних условиях. Формы из них могут прослужить долго, а качество плитки будет на достойном уровне.

Форма из полиуретанового компаунда

Формы из полиуретана подходят для художественного литья по методу ручной заливки. При этом для машинного и конвейерного способов ее используют тоже. Шаблоны из полиуретановых компаундов обладают высокой адгезией к большинству материалов. При этом, чтобы изделие не прилипало, используют разделительные составы. Полиуретановые компаунды обладают низкой вязкостью, что способствует заполнению всего объема, включая самые маленькие зазоры. Они «не боятся» влаги и температурных перепадов. Электроизоляционные и физико-механические характеристики тоже находятся на высоком уровне. Отверждение тротуарной плитки в полиуретановых формах происходит практически без усадки. Низковязкие компаунды холодного отверждения — лучший вариант полиуретана для плитки, но для ее изготовления подходят также формы для отверждения при температуре около 50 °C.

Матрица из силикона

Преимущества емкостей данного типа:

эластичность;
долговечность;
не растрескиваются;
не пересыхают.

Силиконовые матрицы оправдано применять как раз таки для индивидуального приготовления в хозяйственных нуждах. Эластичность и гибкость этих шаблонов позволяет точно имитировать текстуру и рельеф пиломатериалов, камня и даже листьев растений. Как и полиуретановые, силиконовые матрицы применяют для изготовления декоративной и простой функциональной плитки. Не стоит покупать габаритные блоки из нескольких элементов под заливку. Если не ограничиться обычным матрицами и ячеистыми среднего размера, то потом придется решать проблему с деформированными кромками у изделий по краям блока. Фабричные силиконовые шаблоны стоят относительно дорого, поэтому есть смысл обойтись формами примерно для 30 плиток. В ходе работы контейнеры нужно очищать от жирных пятен и дезинфицировать, но при этом — тоже использовать смазку.

Плюсы и минусы продукции

У этой продукции много достоинств. Измельченные резиновые автошины, из которых она производится – материал высококачественный. Для его изготовления используется хороший синтетический каучук, дорогие наполнители и масла.

Преимущества крошки из такой резины:

Прочна, «не прогибается» под сильным весом, ее можно укладывать в цехах, гаражах и автомойках.
Долго и верно служит до 35-40 лет, и при этом не истирается и не «линяет».
Устойчива к влаге, остается цела и быстро подсыхает даже после тропических ливней, поэтому ее используют в аквапарках и в саунах.
Не боится резких перепадов температур, ей не страшны ни сильные морозы (до -40), ни изнурительный зной (до +50).
На ней не скользит обувь – травмироваться на такой плитке сложно; ею мостят «спортивные» поверхности – теннисные корты, площадки для игр.
Материал не портят агрессивные вещества, им покрывают полы химических лабораторий.
Плитку легко и недорого укладывать и мыть. Ею мостят лестницы, входы в здания, торговые центры и многие другие «публичные» пространства с большим людским потоком.

Также тротуарной плитке из резиновой крошки можно придавать самую разнообразную форму, размер и цвет, красиво вписывать в интерьер помещений и ландшафт. Ее кладут на дачных участках и в элитных коттеджных поселках, на балконах и террасах.

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

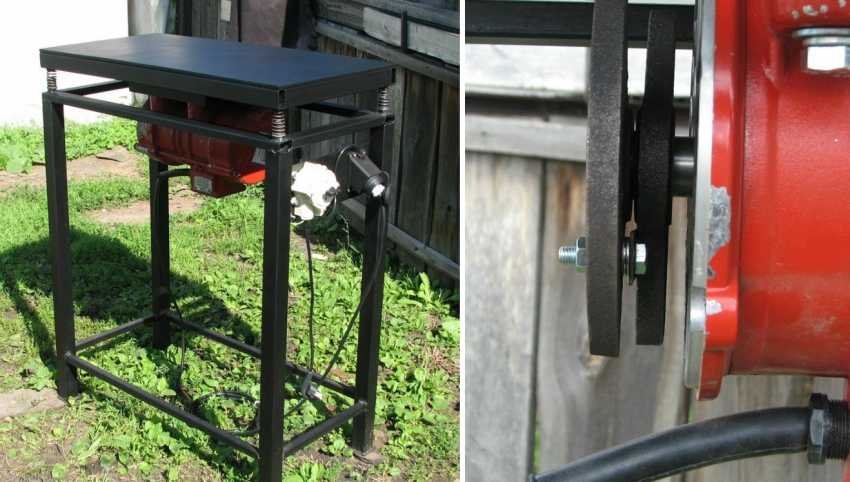

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

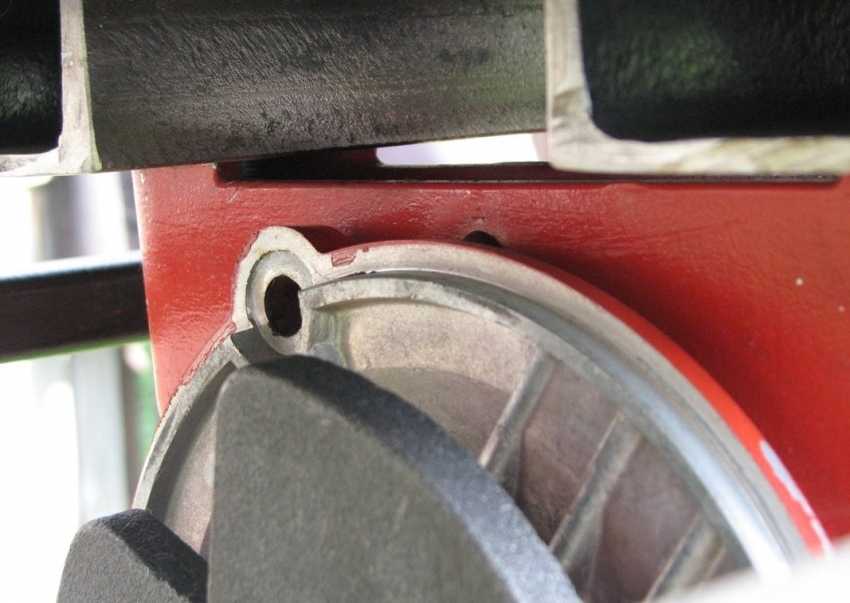

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

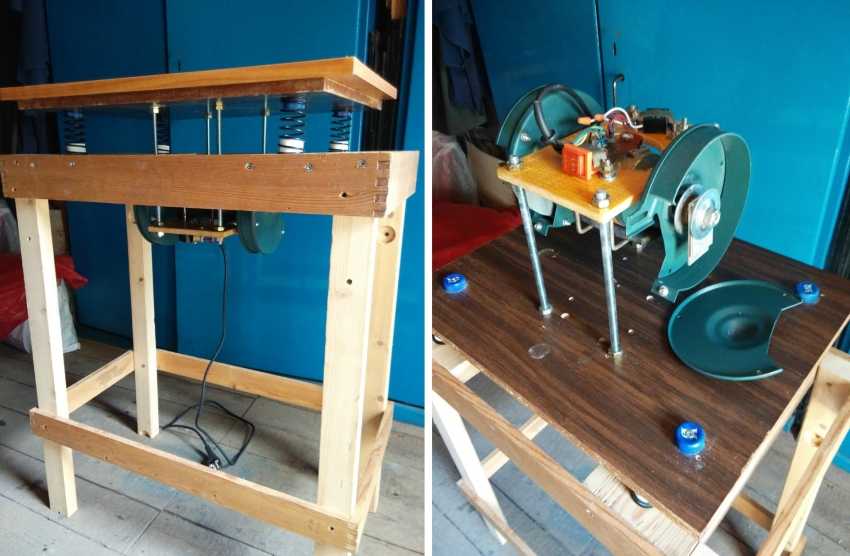

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Изготовление тротуарной плитки: пошаговая инструкция

Базовое соотношение компонентов раствора без гранитного наполнителя:

портландцемент ЦЕМ 42,5 (М500) или выше – 15 кг;
песок – 30 кг;
пластификатор – 100 г;
вода – примерно ½ объема цемента.

Раствор с гранитным наполнителем:

портландцемент М500 (или выше) – 10 кг;
песок – 15 кг;
мелкофракционный гранитный щебень, гравий или отсев – 15 кг;
пластификатор – 100 г;
вода – примерно ½ объема цемента.

Количество пигмента для получения окрашенной плитки – до 5% от общего объема смеси. При изготовлении плитки из фибробетона упрочняющие волокна добавляют из расчета до 1 кг на кубометр раствора.

Ход работ

Формы смазываются эмульсией или ее заменителем при помощи кисти. Состав следует наносить тонким слоем, следить, чтобы не образовывались лужицы, иначе на лицевой стороне плитки будут дефекты.
Готовится раствор для тротуарной плитки:

пластификатор растворяют в небольшом количестве горячей воды (0,5 л);
смешивают просеянный песок, цемент, сухой пигмент, щебень и фиброволокно;
небольшими порциями заливают воду, в которую добавлен растворенный пластификатор, добиваясь получения густого, но текучего раствора, равномерно окрашенного.

Приготовленную при помощи насадки-миксера или в бетономешалке смесь заливают в подготовленные формы, установленные на вибростоле, заполняя их до половины.
Включают вибростол на 3-5 минут, чтобы уплотнить смесь. В процессе доливают раствор в формы до верха. При большой толщине плитки без фиброволокна на первый слой смеси рекомендуется уложить армирующую сетку.
Заполненные формы перемещают на ровную поверхность в проветриваемом помещении или под навесом. Формы следует прикрыть полиэтиленовой пленкой, чтобы избежать быстрого испарения влаги.
Через 2 суток плитку извлекают из форм и укладывают под пленку на 10 дней. Затем материал открывают, чтобы бетон сушился и набирал прочность в течение месяца. Плитка должна лежать в один слой или стоять вертикально, между изделиями требуется проложить куски картона, чтобы избежать повреждений.

Набравшая прочность плитка готова к укладке.

Способы производства

Тротуары из акрилового камня очень часто встречаются на улочках пунктов проживания и во дворах приватных застройщиков. Полноценно автоматизированная методика производства брусчатки вибропрессованием – это:

возможность получить изделия нужной формы;
толщина продукции, зависящая лишь от назначения;
подбор палитры цветов изделий;
большая продуктивность выработки продукта.

Процесс изготовления брусчатки

способом вибропрессования: в стоящую на вибрирующей станине форму прибор закладывает некоторое количество смеси бетона, которую утрамбовывает вибропрессующее приспособление. После окончания формовки механизм подымается, оставляя готовое изделие.

Для производства продукции свойственно применение смесей с невысоким водоцементным соотношением. В результате полученная плитка имеет большую устойчивость к морозу и холоду и устойчивость к износу.
Выпуск высококачественной брусчатки требует непрерывного вымешивания и безостановочной подачи смеси в формы.
Процесс занимает 5 минут.

Гиперпрессованная тротуарная плитка высушивается принудительной сушкой с применением оборудования для обогрева или естественной в помещениях для производственных нужд.

Выбор цветов и форм

Подготовка основания

Непосредственно перед началом работ следует выполнить чертеж в небольшом масштабе, чтобы потом по нему выполнить укладку плитки.

Необходимо оценить состояние старого покрытия, чтобы решить оставить его или полностью удалить. Затем надо разметить участок и отметить где будет находиться бордюр.

Расположение бордюра

Для фиксации бордюра будет хорошо использовать цементно-песчаный раствор в соотношении 1:4. Подождать пока смесь затвердеет и можно выполнять подготовительные работы для самой плитки.

Основание можно засыпать сухой смесью мелкого гранита, а также цемента в соотношении 1:6. Толщина этого соя должна быть не меньше чем 6 сантиметров. Рассыпанную смесь надо хорошо утрамбовать, чтобы избежать усадки материала впоследствии. Но, перед трамбовкой участок стоит смочить обильно водой.

Трамбовку можно проводить несколькими методами: автоматическим (используя вибропресс) и вручную.

Силиконовая форма

Силикон – очень гибкий материал, служащий для производства брусчатки самых необычных и оригинальных конфигураций.

Одно из самых важные преимуществ силикона: он детально, точно и максимально подробно может передать любой узор и рисунок, который вы зададите с помощью мастер-модели.

Мастер-модель – заготовка, укладываемая на дно опалубки и создающая необходимый узор. Например, кто-то использует мелкие камни или деревянные дощечки, чтобы придать бетонным изделиям необычный и оригинальный вид.

Изготовление силиконовых форм для производства брусчатки — несложный процесс, что значит, что мы можем создать основу из силикона самостоятельно. Технология производства практически не отличается от изготовления пластиковой формы.

Итак, нам потребуется:

Заготовка из дерева;
Пищевая пленка;
Силикон.

Каркас устанавливается на гладкую поверхность и обтягивается пищевой пленкой. Если вы собираетесь создавать изделие с необычными узорами или фактурой – прикрепите ко дну опалубки мастер-модель с помощью жидкого силикона. Когда он застынет, можно аккуратно разобрать опалубку и вытащить нашу готовую форму для производства тротуарной плитки, сделанную своими руками.

Если вы задумались о том, какое количество форм нужно будет создать для производства плитки и не лучше ли воспользоваться техническими средствами, то рассмотрим специальные агрегаты: вибростол, вибропресс и станок.

Раствор для плитки

В состав раствора для тротуарной плитки, который используется для 1 кв. м изделия с толщиной 4-6 см требуется:

20 кг цемента марки М500;
30 кг просеянного мелкофракционного песка (до 2 мм). Рекомендуется использовать речной аналог из-за содержания кальциевых включений;
30 кг мелкого гранитного отсева или щебня (размер от 3 до 8 мм);
50 г пластификатора С-3 (можно заменить гашеной известью), который увеличивает морозостойкость, а также облегчает процесс перемешивания и высыхания смеси;
300-500 г армирующего волокна, который увеличит прочность;
700 г порошкового красителя, в зависимости от нужной насыщенности цвета;
14-16 л воды, в которой заранее требуется растворить пластификатор.

Существуют пропорции раствора для тротуарной плитки, которые помогают сделать небольшое количество смеси:

Компоненты	Пропорции в %
Цемент	21
Отсев (щебень)	23
Песок	56
Остальные части берутся в процентном соотношении от общей массы бетона
Пластификатор	0,7
Краситель	7
Армирующее волокно	от 0,05
Вода	5,5

Упрощенная конструкция вибропресса

При небольших объемах можно обойтись без мощного пресса с механическим приводом. Матрица может работать и на «ручной» тяге. Рабочий стол на станине выполняется точно также (на демпферах), а виброустановка размещается на подвижной части станка (толкателе).

Если вы делаете вибропресс своими руками для укладки одной-двух плиточных дорожек, эта схема подойдет как нельзя лучше. При такой конструкции на толкатель устанавливается упор для вибропривода, а сам узел выполняется более массивным.

Толкатель удобнее выполнить на поворотной штанге, тогда матрица может быстро заполняться подготовленной смесью.

Сверху устанавливается рычаг с виброприводом, оборудованный рукоятками. Оператор устанавливает упор на матрицу, и опускает рычаг на упор. Усаживание смеси происходит за счет веса толкателя и вибропривода. Уплотнение регулируется вручную, для соблюдения высоты плитки предусматривается регулируемый упор.

Производительность такого станка ниже, чем у конструкции с механическим прессом. Главное преимущество – компактность и простота изготовления.

Как изготовить стол

Стол представляет собой ножки, приваренные к стальной раме. Рама должна быть прямоугольной. Обычно параметры рамы составляют пятьдесят сантиметров в ширину и семьдесят сантиметров в длину. Более обширные варианты предполагают семьдесят сантиметров в ширину и сто сантиметров в длину. То, насколько большой должна быть рама стола напрямую зависит от размера столешницы, размер которой, в свою очередь должен зависеть от размера брусчатки, которая будет изготавливаться на станке. Стоит учесть, что механизм может создавать плитку толщиной от двух до десяти сантиметров. Высота стола, а, следовательно, и длина ножек, может составлять от восьмидесяти до ста десяти метров.

Первым делом, для изготовления стола нужно изготовить ножки. Для этого потребуется труба диаметром восемьдесят – сто миллиметров. Потребуются четыре заготовки. Отрезаются они простой болгаркой. Все срезы ножек торцуются.

В том случае, если вы собираетесь делать переносной агрегат, на края ножек нужно приварить маленькие пласты стали, по диаметру стоек. Толщина пластин стали должна составлять три – четыре сантиметра. Эти пластины способствуют равномерному распределению веса конструкции.

Для создания рамы потребуется уголковая сталь сто на сто миллиметров. Заготовки из стали нужно нарезать нужными размерами. Вырезанные пласты стали горизонтально укладываются и соединяются при помощи сварки. Чтобы покрыть конструкцию антикоррозийной сваркой, все швы, образованные в результате сваривания, прочищаются и шлифуются при помощи обычной болгарки. После завершений обработки, на раме не должно быть никаких отклонений от общей плоскости, так что пласты нужно устанавливать аккуратно и ровно.

Рама и ножки – это, по сути, единственные элементы стола. Когда они изготовлены, настает время собирать стол. Раму нужно положить вверх ногами и в таком положении приварить к ней ножки. Опоры должны располагаться строго вертикально. Как уже говорилось ранее, все детали станка подвергаются большой нагрузке во время работы, поэтому ножки стоит дополнительно укрепить, чтобы конструкция не сломалась. Для этого используются специальные вставки – косынки. Они изготавливаются из листовой стали, толщина которой должна составлять три – четыре миллиметра. Вставки косынки вырезаются прямоугольными треугольниками. Приваривают их между ножками и столом. Это придает конструкции дополнительную жесткость, а, соответственно, увеличивает ее надежность.
