Слесарный верстак своими руками 300 фото, чертежи, инструкции

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

  • полностью деревянная модель;
  • предыдущий экземпляр дополняют сверху металлическим листом;
  • раму из дерева покрывает металлическая столешница;
  • рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

  • Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
  • Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
  • Сделать деревянный стол несколько проще, электролобзик и болгарка – основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
  • Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод – совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака в гараже составляет около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

  1. Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
  2. При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
  3. Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
  4. По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
  5. Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой – не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
  6. Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
  7. Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
  8. Установка ящичков делается так, чтобы выпадение их было невозможным.
  9. Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

  • Сварочный аппарат.
  • Болгарка с заточными разрезными дисками.
  • Угольники.
  • Рулетка.
  • Фанера, уголок и квадратные трубы.
  • Шурупы и направляющие для ящиков.
  • Саморезы по металлу и анкера.
  • Краска по дереву и по металлу.
  • Стальной лист.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

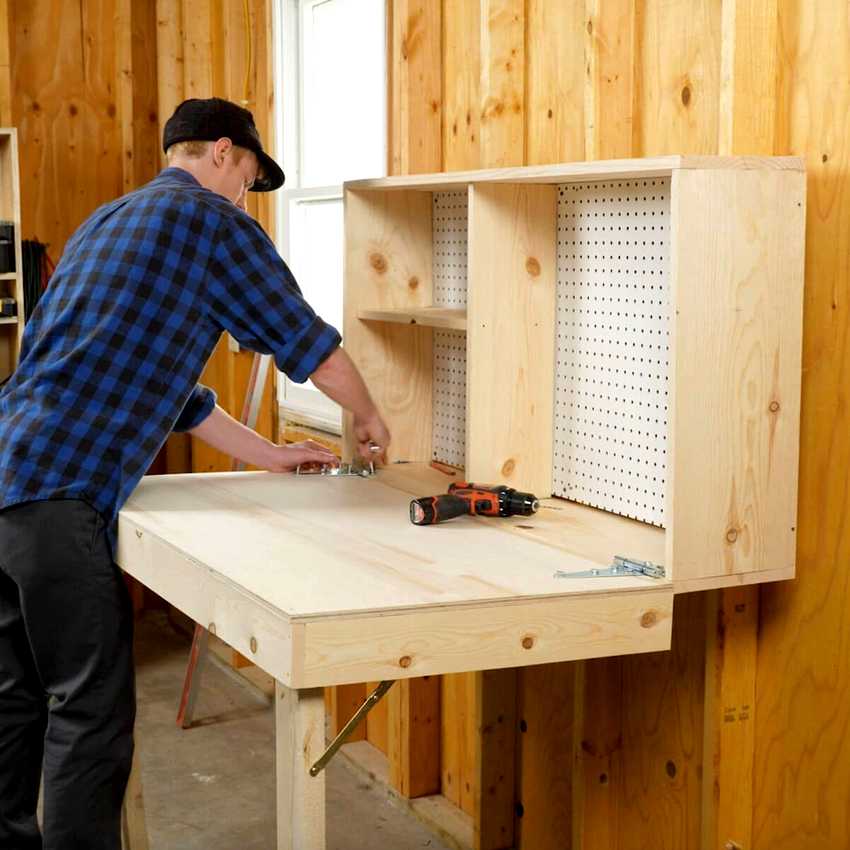

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

  • стойки для ножек (4 шт.);
  • поперечные распорки (5 шт.);
  • горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

Как сделать металлический верстак своими руками

Любую работу лучше разбить на несколько этапов. Так можно избежать лишних действий, выполнить все максимально четко и качественно. Разберем пошагово процесс изготовления металлического верстака с ящиками под инструмент своими руками

  • Первый шаг — это составление схемы. Требуется, как минимум, определить размеры и контур слесарного верстака, выполнить эскиз и примерный чертеж. Это позволит определится с материалами, которые необходимо приобрести. Если чертеж слесарного верстака готов, материалы закуплены, а место под будущую слесарную поверхность расчищено и готово к монтажу, то можно начинать. Главное, имейте в виду, что для большей прочности раму прикрепляют к полу. Как это сделать правильно, поговорим чуть позже. Главное, чтобы место для слесарных работ внезапно не понадобилось через одну-две недели. Передвинуть столь массивную конструкцию крайне затруднительно.
  • Если все готово к началу работ, то можно приступить к изготовлению рамы. С рамой есть два возможных варианта монтажа: сварка и болты по металлу. Предпочтительнее, безопаснее и эстетически более правильно выбрать болты. Но даже в этом случае, без сварки не обойтись. Для создания рамы слесарной поверхности рекомендуется использовать железные уголки. Толщина листа должна быть не менее 5 мм. Размер стороны подойдет в 35-40 мм. Но имейте в виду, что от глубины уголка зависит толщина будущей столешницы. Она должна идеально лечь в подготовленное гнездо. Любые выступы добавят лишней работы по обработке поверхностей, а на кривую плоскость не получится достаточно надежно закрепить тесак. Высоту верстака лучше выбрать на уровне вытянутой руки. Так будет удобнее работать. Для среднестатистического мужского роста в 178-180 см идеальной будет высота 120 см. На нижнюю часть уголков нужно наварить металлические квадратики с толщиной листа около 3-5 м. Это будущее основание слесарного верстака. К полу квадратики цепляются анкерными болтами, после чего ножки сдвинуть с места будет проблематично. На ножки наваривают гнездо столешницы. Уголки столешницы располагают таким образом, чтобы в них, как в гнездо какой-то детали, легла будущая рабочая поверхность. На этом изготовление рамы оканчивается и начинается следующий этап.
  • Для наращивания жесткости изготавливаем два больших металлических короба. Высота короба начинается от подножья столешницы и оканчивается примерно за 20 см до уровня пола. Так будет удобнее при большой необходимости перенести слесарный верстак в другое место или демонтировать его. Коробы изготавливают из железных листов толщиной 3 мм, соединяют листы с помощью сварки. Под короба навариваются или прикрепляются болтами уголки, к которым короба прикрепляются болтами. В самих коробах наваривают опоры под ящички. Каждый из слесарных ящиков практичнее изготовить из не особо толстой фанеры: вполне достаточно будет листа в 5 мм.
  • После того, как монтаж ящиков окончен, настало время позаботиться о столешнице. Крайне не рекомендуется использовать для этих целей металл. Наиболее практичным вариантом станет дерево, пропитанное огнестойким составом. Лучше подойдет плита из натурального или искусственного камня, но она куда дороже, поэтому решение исключительно за будущим владельцем.
  • Щитком может стать закрепленный болтами лист пластика или железа. Пластик практичнее в плане крепления, а стальной экран надежнее. Прикрепить к основанию щиток можно с помощью все тех же анкерных болтов. Экран верстака своими руками сделать и закрепить несложно, но это повысит безопасность, а потому пренебрегать щитками не стоит.

Как видно, изготовление металлического верстака для слесарных работ не такая уж непосильная задача: больше похоже на сбор пазлов. Главное продумать каждый этап и заранее проработать план действий, узнать какие виды крепежей и материалов бывают, чтобы выбрать подходящий.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

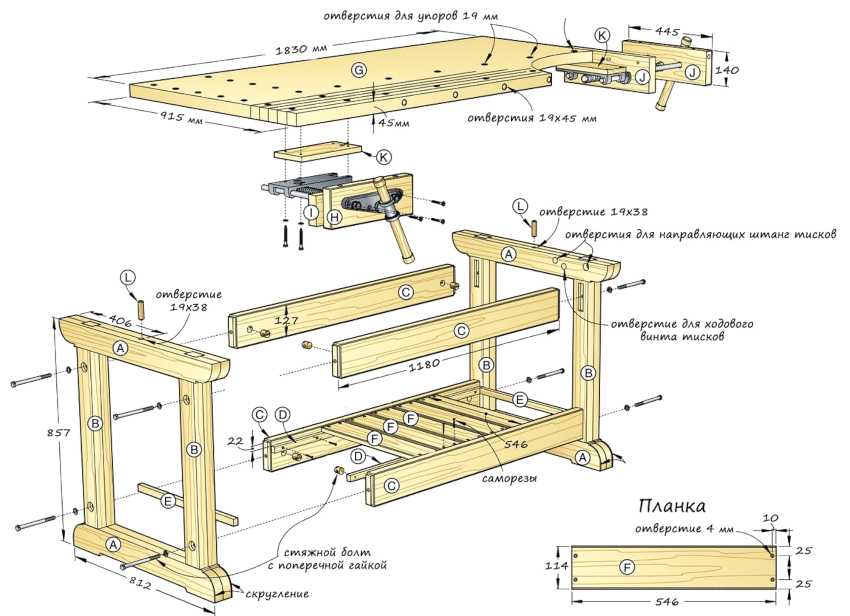

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

  • Особенности конструкции
  • Этап проектирования
  • Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

  • Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
  • Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
  • Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
  • Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
  • Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
  • Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
  • Тумбочки не должны занимать все свободное пространство под столом.
  • Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
  • Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

  • Уголок металлический 20х20 мм.
  • Доска толщиной 50 мм.
  • Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.
