Газовый котел в ванной комнате. виды, возможности и рекомендации по размещению оборудования

Перенос котла с нормативной точки зрения

Внутренний проект газификации — документ, содержащий детальную схематическую информацию поэтажного плана жилого дома с определением технических точек расположения газоиспользующего оборудования в масштабе 1:100.

То есть перемещение газоиспользующего теплогенератора на другое место является нарушением проектной документации и требует внесения в нее изменений.

Проект газоснабжения составляется с учетом конструктивных и технических особенностей. Вносимые в него коррективы требуют тщательных расчетов от специалистов соответствующего профиля

Разберем, можно ли вообще переносить на другое место газовый котел? А если можно, то какими нормативными документами это утверждено и где зафиксировано?

«Квартирный вопрос» по переносу газового котла и другого оборудования в квартире, определяют ряд статьи ЖК (Жилищного кодекса) за номером 25-29. И называется такой процесс переустройством. В нормативном сборнике подробно указана вся информация по согласованию процедуры, возможном отказе и его опротестовании, последствия самовольного переноса и так далее.

Указанные статьи свода жилищных нормативов относятся именно к помещениям многоквартирных зданий, т.е. регламентируют меры и нормы по переносу газовых труб, счетчиков, котлов в пределах квартир. Однако это не значит, что к частным домам никаких правил не применяется.

Согласно постановлению Госстроя РФ от 27 сентября 2003 г. п. 1.7., только после получения разрешения допускается проводить переоборудование помещений любого назначения. При этом перенос газовых приборов под это определение подпадает.

Тем более что самостоятельная установка и замена газового теплогенератора не запрещена, но допуск его в эксплуатацию и подключение должны проводить сотрудники газоснабжающей компании с соответствующей лицензией.

Кроме того, согласовывать придется и перенос газовой разводки, прибора учета и прочего оборудования газового хозяйства дома. За несогласованные действия вас могут обязать вернуть все газовое оборудование на прежнее место. При этом придется оплатить немалые штрафы по каждому из перемещенных приборов даже после обратной установки.

Административная ответственность за самовольный перенос котла определяется согласно виду и тяжести нарушения. Предусмотрены штрафные санкции, обязательства по возвращению приборов на прежнее место и даже отключение газоснабжения. Оспорить санкции в суде практически невозможно, ведь вы по факту нарушите предписания жилищного кодекса.

Перенос котла подразумевает также переделку газовой разводки. При самостоятельных работах такие действия приравниваются к самовольному подключению и грозят штрафами, а также расторжением договора газоснабжения

Наказание обоснованное, ведь непрофессиональный монтаж оборудования, а также изменение проекта — это грубое игнорирование требований пожарной безопасности, угроза жизни и здоровью проживающих в здании людей, нарушение инженерной схемы газотехнического обеспечения.

Виды водонагревательных колонок

Практически все газовые колонки имеют одинаковый принцип действия и внешний вид. Отличия между той или иной моделью могут заключаться в их технических характеристиках и дизайнеркском исполнении. В настоящее время все современные колонки могут отличаться по четырем главным признакам.

1. Пропускная способность (или мощность) позволяет определить, какое количество воды прибор нагревает за определенный промежуток времени. Сегодня на рынке можно найти модели с пропускной способностью, варьирующейся от 6 до 18 литров. Более мощные колонки в ванную комнату приобретать не стоит, поскольку агрегаты мощностью от 18 л в бытовых целях использовать нецелесообразно. Для семьи их 4-х человек вполне хватит колонки с пропускной способностью около 12 л.
2. Газовая горелка влияет на экономичность агрегата и удобство в эксплуатации. Различают три вида горелок, используемых в газовых колонках: постоянной или переменной мощности, и модуляционные горелки. Колонка в ванную комнату с горелкой постоянной мощности способна самостоятельно регулировать пламя в зависимости от того, насколько сильный напор воды протекает через устройство. В колонках с горелками переменной мощности необходимо регулировать пламя вручную, но после однократной настройки автоматика будет самостоятельно поддерживать выбранную температуру. Самые современные — модуляционные горелки позволяют получать на выходе воду стабильной температуры, не зависимо от колебаний и изменений на входе. Цена на модуляционные горелки несколько выше по сравнению с переменными и постоянными, и может колебаться в пределах от 9 до 30 тысяч рублей.
3. Розжиг — может быть ручным (пьезорозжиг) или электрическим (работающим от батареек). Более дорогие и современные модели оборудованы электрическим розжигом, работающим от электрической сети квартиры.
4. Количество функций — от них зависит не только цена устройства, но и надежность и безопасность, поскольку большинство дополнительных функций позволяют защищать жильцов от утечки газа и регулировать давление воды в системе и газа в газопроводе.

Из чего складывается безопасная установка

Газовый котел — источник потенциальной опасности независимо от типа, модели и производителя. Эта особенность влияет на окончательное местоположение агрегата, поскольку нормами СНиП четко определены правила выбора места, монтажа и эксплуатации оборудования.

Комплекс ограничений может показаться избыточным, однако он помогает обустроить не только гармоничный, но и безопасный интерьер. При установке котла соблюдаются следующие правила:

При работе агрегата важна хорошая циркуляция воздуха. Поэтому минимальная площадь помещения, где будет происходить монтаж, составляет 4 квадрата, при высоте потолка 2,5 м; любая кухня вписывается в эти параметры.

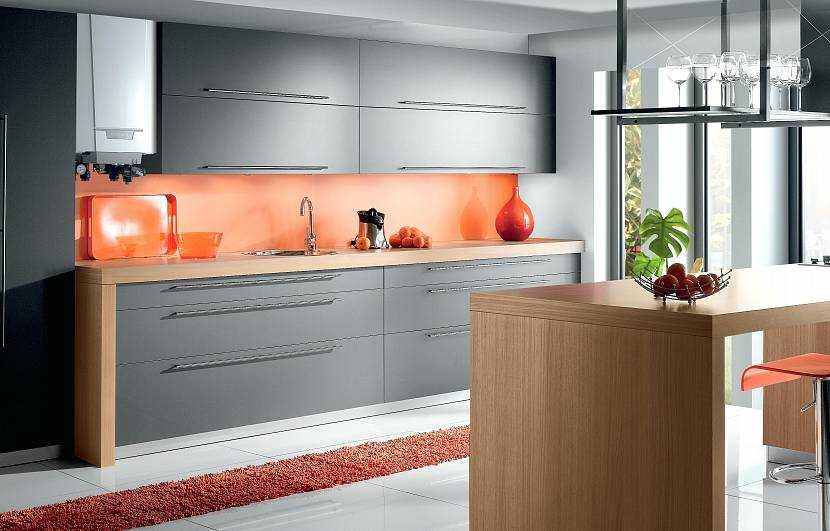

Компактная модельИсточник schoolbrik.ru

Максимальная мощность прибора для домашнего использования не должна превышать 60 кВт.
Монтаж разрешен на полу или на стене. В последнем случае расстояние от пола и потолка не может быть меньше 0,8 м. Агрегат нельзя устанавливать на подоконнике или предметах мебели, крепить к потолку или стенке шкафа.
Из-за необходимости хорошего воздухообмена котел нельзя размещать вплотную к другим предметам

Особенно это касается холодильника и плиты (неважно, газовой или электрической); 30 см — минимальное расстояние до любого из них.

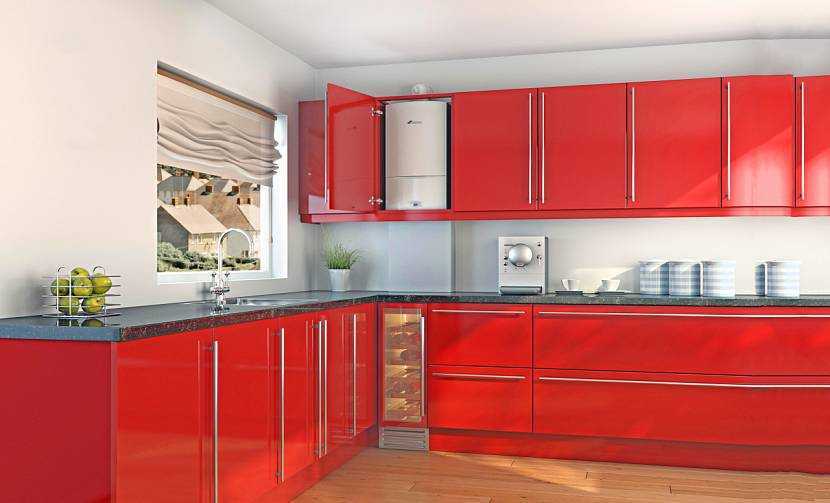

Изюминка интерьераИсточник veronaplusgroup.ru

• От котла до розетки, от которой он запитан, выдерживается дистанция в один метр, до счетчика — не менее полутора метров (а лучше больше).
• Если жилье, для которого предназначена газовая система, деревянное, то стену, где будет проводиться монтаж, защищают металлическим листом.
• Установка газового котла в кухонном гарнитуре также оговаривается правилами. Прибор при работе нагревается, поэтому расстояние до боковых стенок не может быть меньше 5 см, до дверцы маскировочного шкафа — минимум 10 см.

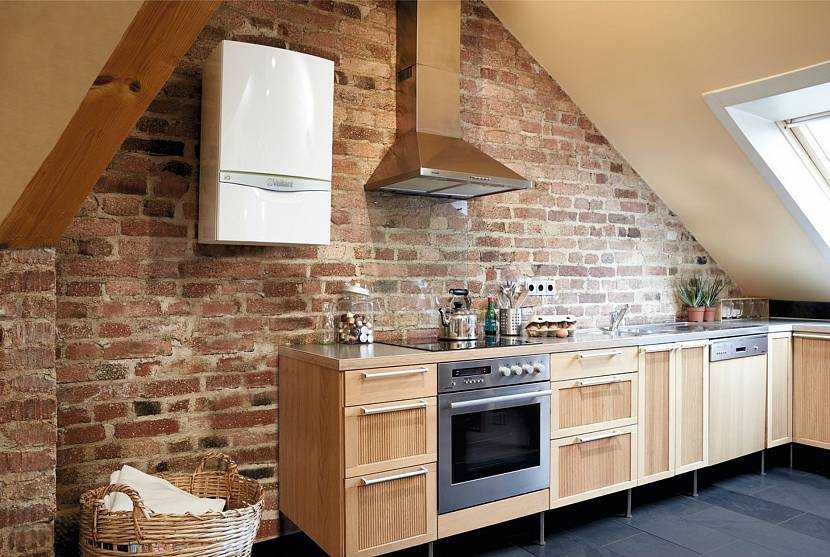

На мансардеИсточник www.caldaiemurali.it/media

• Ко всем газовым коммуникациям обеспечивается свободный доступ; с идеей несъемных (глухих) маскирующих конструкций придется распрощаться.
• Маскировочные шкафы обрабатываются огнеупорным составом, стандартные краски и лаки использовать запрещено. В стенках проделываются вентиляционные отверстия.
• Допускается установка оборудования в нежилой комнате рядом с кухней, при наличии форточки и двери, которая не закрывается наглухо.

В удобной нишеИсточник i2.wp.com

Требования к помещению

Самое главное отличие газового бытового оборудования от электроприборов – более высокая степень потенциальной опасности. Именно поэтому газовую колонку невозможно взять и установить там, где это удобно для эксплуатации или красиво вписывается в интерьер – ее можно монтировать исключительно в местах, отвечающих большому количеству требований.

Нормативы старые и новые

Примерно до середины 80-х годов прошлого века таких требований было всего два – наличие дымохода в непосредственной близости от колонки и возможность подключения к газовому «стояку». Но газ есть газ, тем более бытовой, идеально чистым он не бывает и при работе колонки образовывалось большое количество сажи. Модели нагревателей были максимально упрощенными, никаких, даже самых примитивных систем «автоочистки» от нагара и копоти в них не предусматривалось. Итог – очень большое количество случаев отравления угарным газом и взрывов из-за отсутствия «газ-контроля».

К концу XX века строительные нормативы, касающиеся установки бытового газового оборудования, были пересмотрены радикально – и теперь возможность установки газовой колонки в помещении определяется прежде всего размерами этого помещения. Точнее – его объемом, «кубатурой». Естественно, при этом требования к наличию дымохода и вентиляции не отменяются.

Какой должна быть помещение с газовым прибором

Подробно современные нормы, ключевые при монтаже газовых колонок, определены СНиПами №42-01-2002, №31-01-2003 и №41-01-2003. В общих чертах, применительно к индивидуальному жилищному строительству, основные правила следующие:

• объем помещения должен превышать 15 кубометров;
• в помещении должно быть окно или форточка площадью не менее 0,45 кв. м (0,03 кв. м на каждый кубический метр объема помещения) для обеспечения вентилирования (проветривания) помещения;
• высота потолков не должна быть меньше 2,2 м;
• ширина дверного полотна должна превышать 70 см;
• участок стены, на котором подвешивается газовая колонка, должен быть из негорючего материала;
• высота подвешивания колонки должна быть не менее 1 м;
• со всех сторон к прибору должен быть обеспечен СВОБОДНЫЙ оперативный доступ, вариант «это уберем, это снимем, тут подвинем – и пожалуйста!» неприемлем категорически.

Требование к негорючести стен можно «обойти», если между колонкой и плоскостью стены проложить не поддерживающий горение листовой материал – асбест или металл. Следует только учитывать, что асбест давно уже признан канцерогенным материалом и к использованию в частном строительстве не рекомендован, а в промышленном – так и вовсе запрещен.

Несоответствие помещения любому из перечисленных требований – повод искать для установки газовой колонки другое место. Единственное исключение – ванная комната в квартире старого жилого фонда («хрущевки», «панельки»…), в которой газовый водонагреватель был установлен изначально, на момент ввода здания в эксплуатацию, и предусмотрен соответствующим проектом. В таком случае производится, по сути, всего лишь замена одного газового прибора на другой, более современный.

Но исключение это так себе, поскольку касается именно «родных» газовых колонок, установленных несколько десятилетий назад – при соблюдении современных норм заменить их на новый прибор будет невозможно.

Почему невозможно? Потому, что последняя редакция Строительных Правил 62.13330.2011 (п. 7.6.) допускает только транзитную прокладку газопроводов (газовых труб) через «…ванную комнату (или душевую), уборную (или совмещенный санузел) в квартирах жилых зданий». Установка газоиспользующего оборудования, к которому относятся и газовые водонагреватели (колонки), в этих помещениях запрещена. Проще говоря, официально установить газовую колонку в ванной не получится, даже если она просто меняет старый «советский» водонагреватель – ни один дорожащий своим местом работы инспектор разрешения не даст.

ЗАКОННО: освежающий ремонт

Шаг 1. Демонтаж

Чтобы избавиться от характерных запахов старой квартиры, ее обычно приходится зачищать до бетона и кирпича (последний иной раз может послужить украшением интерьера). Самая затратная составляющая ремонта комнаты в коммуналке — полы (обязательно избавьтесь от мусора в межбалочном пространстве, под лагами).

Совет: Смена пола, если вы не затрагиваете балки, не требует согласований. Но, во-первых, поставьте в известность о предстоящем ремонте соседей снизу. Во-вторых, договоритесь с представителями управляющей компании и вместе проведите фотофиксацию состояния потолков в нижней квартире. Ведь может оказаться, что они давно потрескались и осыпались (и нет нужды ремонтировать их потом за ваш счет). Если соседи не пустят вас — тоже отлично, зафиксируйте этот факт в акте.

Шаг 2. Замена двери

В отличие от обычной квартирной, ваша дверь должна быть облегченной (поскольку монтируется не в капитальную стену, а в перегородку), обладать хорошими звукоизолирующими свойствами, иметь дверной глазок и герметичный контур уплотнения — для защиты от проникновения «бытовых» запахов.

Факт: По требованиям пожарной безопасности входные металлические двери должны открываться наружу. Но это в квартирах. Если речь о коммуналке и узком коридоре — выбирайте дверь с открыванием внутрь.

Шаг 3. Звукоизоляция и вентиляция

В просторном помещении с массивными стенами и высокими потолками сделать качественную звукоизоляцию намного проще, чем в типовой «панельке». Если беспокойные соседи сверху — потолок в старом фонде можно без проблем «понизить» на 10–15 см, чтобы увеличить шумозащиту и спрятать коммуникации.

При этом, используя накладные карнизы и розетки, имитирующие лепнину, можно добиться эффекта безупречно сохранившегося старого потолка (разумеется, если «родной» не представляет художественной ценности).

Проветривания от форточки — недостаточно (мы же установили герметичную входную дверь). Потому нужен не только механический приток, но и вытяжка.

Можно (опять-таки при участии представителей управляющей компании) поискать в стенах «забытые» дымоходы. Дотянуться до действующих вентканалов позволит принудительная вытяжка из алюминиевой гофры, спрятанная под подвесным потолком.

Особенности ремонта и дизайна кухни с газовой колонкой

Планировать дизайн и ремонт кухни с газовой колонкой нужно с оглядкой на правила пожарной безопасности, требования вентиляции и эргономики. Вот несколько важных советов, которые помогут вам обустроить рабочее пространство наилучшим образом.

1. Если вы обустраиваете кухню с нуля, то о расположении газовой колонки, планировке и дизайне интерьера желательно подумать еще до ремонта и покупки мебели. Тогда у вас останется больше возможностей для маневра и меньше проблем. Например, вы можете перенести колонку, поменять ее на более современную или подходящую к будущей обстановке модель, попутно улучшить вентиляцию и дымоход, подстроить цветовую гамму интерьера под колонку и пр.
2. Кухонный гарнитур желательно приобретать на заказ независимо от того, планируете ли вы встраивать водонагреватель в шкаф или нет. Это позволит вам скомпоновать гарнитур без ошибок и использовать с пользой каждый сантиметр.
3. Можно ли устанавливать натяжной потолок на кухне с газовой колонкой? Можно, если высота помещения при установленном полотне будет составлять не менее 2,25 м, а от отверстия дымохода до потолка останется расстояние не менее 8 см. При этом дымоход желательно оборудовать не алюминиевой гофрированной трубой, которая очень сильно нагревается, а дымоходом-сэндвичем с теплоизоляционным слоем. Так потолок не повредится под воздействием тепла (от продуктов сгорания, уходящих в дымоход) и сам не станет препятствием для тяги. При необходимости отверстие дымохода можно немного опустить.
4. Стены на кухне с газовой колонкой не стоит отделывать обоями или пластиковыми панелями (по крайней мере, возле колонки), так как эти материалы могут испортиться/расплавиться под воздействием тепла. В идеале стены следует просто оштукатурить, покрасить или отделать керамической плиткой (см. фото).

Малогабаритная кухня с газовой колонкой и стенами, облицованными керамической плиткой

1. На кухне с газовой колонкой обязательно нужен постоянный приток свежего воздуха (50-90 кубометров в час). Это нужно и для вашей безопасности, и для стабильности горения агрегата. Поэтому устанавливая пластиковые окна, выберите те, что имеют функцию микропроветривания, то есть специальную фурнитуру, позволяющую открывать окна с микрощелями от 3 до 7 мм. И зимой, и летом окна кухни с газовой колонкой должны быть открыты именно в таком режиме. Если же на кухне запланированы или уже установлены деревянные окна, то за счет их естественных микрощелей вопрос пассивной вентиляции будет решен сам собой. Главное, не переусердствовать с гидроизоляцией, уплотнителями и утеплителями окон.
2. Еще более эффективно обеспечить приток воздуха помогут приточные вентиляционные клапаны, врезанные в стену, например, Кив-125 или КПВ-125. Об их установке желательно позаботиться до ремонта, чтобы не портить отделку.
3. На кухне с газовой колонкой как приточная, так и вытяжная система должны работать сбалансировано. Поэтому необходимо пригласить профессиональных вентиляционщиков — проверить дымоход и вентиляционный канал. При необходимости их нужно привести в порядок. И, конечно, при обустройстве кухни не совершайте грубейшую и, к сожалению, распространенную ошибку — не закрывайте вентканал ни гипсокартонными коробами, ни обоями, ни мебелью.
4. И последний совет – «в любой непонятной ситуации» консультируйтесь с газовой службой и действуйте согласно предписаниям нормативных документов.

Правила и нормативные акты

Позиция СНиП 2.04.08-87 на тему такого размещения газоиспользующего оборудования была категоричной — 100% запрет. Впрочем, как и в последующих редакциях, кроме СНиП за 2002 год. Подобное размещение специалисты всегда считали неприемлемым.

И последний документ, поставивший жирную точку в этом вопросе — действующий и по сей день СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления». В нем, в пункте 5.6 указано, что нельзя размещать газоиспользующее оборудование именно в ванных и санузлах.

Отметим, что этот документ является обязательным к применению, и, в принципе, больше не требуется никакой документации, регламентирующей нормы и правила монтажа таких приборов. Стоит также сказать, что в инструкциях к некоторым котлам есть указания о запрете их размещения в указанных выше помещениях.

Причины запрета на монтаж котла

С документами все понятно, но чем руководствовались те, кто разрабатывал нормы и правила и есть ли разумные объяснения тому, почему нельзя устанавливать котел в ванной и по какой причине?

Газовое оборудование любого образца имеет металлические элементы, которые могут окисляться при контакте с влажной средой.

Несоблюдение этих правил — уже одна из основных опасностей быстрого износа оборудования. Но, кроме того, современные приборы обладают электроникой, которая контакт с водой перенесет очень тяжело или не перенесет совсем.

Естественно, все эти факторы, плюс постоянный перепад температурного режима, негативно скажутся на котле, но, скорее всего, просто выведут его из строя. А вот если произойдет окисление контактов, например, термопары — это уже явная угроза взрыва.

Впрочем, далеко не каждая ванная комната будет соответствовать требованиям все того же СП 402.1325800.2018 по:

• объему помещения для газоиспользующего оборудования;
• наличию легкосбрасываемой оконной конструкции;
• естественной вентиляции с расчетной вытяжкой в троектратном объеме воздухообмена;
• остекленному оконному проему, площадью 0,03 куб. м. на 1 куб. м. объема помещения.

Своды правил и другую документацию такого характера разрабатывают специалисты, основываясь на многолетних исследованиях и точных расчетах.

Способы обойти запрет

Некоторые, особо шустрые владельцы дома, этот запрет пытаются обходить.

Еще на стадии проектирования предусматривают объемную кухню в которой устанавливают и регистрируют газовое оборудование. А уже после пуска в эксплуатацию, устанавливают гипсокартонные перегородки и в получившемся помещении, приборы сантехиспользования.

Разумеется, так делают в основном в частных домах, в многоквартирных такая перепланировка чаще всего технически невозможна.

Но в тоже время, указанные выше причины уже кажутся достаточно разумными, чтобы так не делать. А еще нужно учесть, что современные газовые котлы обладают подключением к электроэнергии, требующей повышенной защиты от поражения электрическим током даже в обычном помещении, не говоря уже о влажной среде.

Вы должны понимать, что нормативные требования по безопасности монтажа газоиспользующего оборудования разрабатываются для пользы, охраны здоровья, жизни и имущества людей и они вполне обоснованы с технической точки зрения.

Ответственность за нарушение запрета

Если вы считаете, что размещение котла вопреки строительным правилам обойдется вам максимум в требования все сделать как нужно, вы ошибаетесь.

Согласно КоАП РФ Статья 9.4. такие действия квалифицируются как нарушение требования в области строительных норм и правил, что грозит, как минимум, наложением штрафа.

Кстати, такие известные производители котельного оборудования как Valliant, Baxi, и многие другие компании с мировым именем, в большинстве случаев снимают гарантийные обязательства на микросхемы своих приборов, установленных в ванной комнате или другой комнате с повышенной влажностью.

И вот вам еще один ответ на вопрос: можно ли устанавливать газовый котел в санузле или ванной – лишаться гарантийного ремонта на дорогостоящее оборудование не захочется никому.

Недостатки и тонкости таких решений

Как бы вам ни хотелось снести всё и получить максимум простора в квартире, стоит быть готовым к некоторым неудобствам подобных решений. Если вы до этого никогда не жили в подобной планировке в нынешнем составе семьи, хорошенько подумайте и взвесьте все недостатки, чтобы потом не жалеть о своём выборе.

Первое, о чем говорят все, заслышав о желании снять кухонную дверь – распространение запахов.

По большей части эта проблема решается приобретением и установкой хорошей вытяжки, но иногда и она не спасает

Второй существенный недостаток – отсутствие шумоизоляции, при чем в обе стороны. То есть, готовя завтрак на кухне, вы, с одной стороны, можете разбудить спящих домочадцев, а с другой стороны, сами будете слышать всё, что происходит в примыкающем санузле.

И третий момент, вытекающий из предыдущего, – отсутствие уединения. Может, вам приятнее готовить под свой любимы сериал, не слыша футбола, который смотрит муж? И чтоб дети случайно не забежали, когда в процессе готовки брызгает горячее масло со сковороды или фритюрницы?

Или просто посидеть с другом или подругой вечером, посекретничать? Особенно это важно для однокомнатных квартир, где живет больше 1 – 2 человек. Кроме того, в случае с полным отсутствием перегородок в квартире-студии, всё пространство всегда на виду – прямо с порога и из любого окна

Кроме того, в случае с полным отсутствием перегородок в квартире-студии, всё пространство всегда на виду – прямо с порога и из любого окна

Это может лишить чувства комфорта и уюта, особенно для сна.

Касательно условно законных решений – сноса кухонной двери без переоформления проекта или вопреки запрету газовщиков – учитывайте, что проблемы могут возникнуть не только при продаже жилья, но и при ближайшей плановой проверке, переподключении плиты или проверке счетчика.

Да, в большинстве случаев дело решается небольшой суммой денег, но не всегда. Да и придуманы такие требования не просто так, а ради вашей же безопасности!

Виды водонагревающего оборудования для ванной

Сегодня ассортимент устройств для нагревания воды очень широкий и разнообразный. Выбор подходящего для бытовых нужд оборудования зависит от того, сколько литров воды в сутки требуется каждому члену семьи. Кроме того, приобретая водонагревательный прибор, необходимо учесть и такие показатели:

• Источник энергии
• Место, где будет установлен агрегат. Для малогабаритных квартир желательно выбирать компактные водонагревающие приборы.
• Безопасность.
• Источник потребляемой энергии.
• Количество потребляемого газа или электроэнергии.

Если с установкой в санузле агрегатов, работающих на газу, может возникать ряд проблем, то монтаж водонагревающего оборудования в таких частях дома разрешен. Именно поэтому большинство владельцев квартир используют для нагрева воды накопительные баки, которые, к тому же, обеспечивают и обогрев ванной комнаты.

В настоящее время самыми распространенными водонагревающими устройствами являются:

• Накопительные агрегаты для нагревания воды.
• Водонагреватели проточного типа.
• Одноконтурные и двухконтурные котлы.
• Термостатический смеситель-водонагреватель.
