Как правильно организовать вентиляцию деревянного пола в доме

Обустройство подпола в деревянном доме — Все о брусе и деревообработке

Подвал является самым холодным участком любого частного дома, независимо от того, из какого материала он построен. Поэтому теплоизоляция низа дома – обязательное мероприятие, которое проводится либо на этапе строительства, либо сразу после постройки. Для деревянных домов утепление подпола является жизненной необходимостью.

Дерево моментально впитывает влагу из грунта и атмосферы. Чтобы в древесине не начали развиваться процессы гниения, необходимо обустроить качественную систему утепления, которая помимо теплозащиты включает в себя гидроизоляцию, защиту от проникновения паров и вентиляцию.

В статье мы публикуем инструкцию, как утеплить подполье в деревянном доме, вы также узнаете различные нюансы этой работы.

Способы теплоизоляции подвала

Основной источник поступления холода – пол, поэтому при утеплении этому участку уделяется повышенное внимание. https://www.youtube.com/embed/g6IhCnM8JjM

Утеплить пол подвала можно двумя способами:

1. С созданием пола по грунту.
2. С насыпным утеплителем.

Первый вариант потребует больших затрат средств и времени, он предполагает обустройство сложного утеплительного пирога, который закрывается цементной стяжкой. Обычно этот способ применяют, когда требуется обустроить теплый подвал, который будет использоваться для хозяйственных нужд и хранения домашних заготовок.

Зачастую владельцы загородных домов из бруса или брёвен ограничиваются более простым вариантом с насыпным утеплением. Оно выполняется значительно проще и быстрее и не требует больших вложений.

Обустройство пола по грунту

Такой способ лучше всего использовать на этапе строительства. Эту технологию можно также применять в процессе эксплуатации дома, но только тогда, когда под основанием имеется достаточно пустого места. Разумеется, если теплоизоляция подпольного пространства производится в старом доме, необходимо полностью демонтировать пол подвала.

Важный момент! Утепление пола по грунту возможно в том случае, если глубина фундамента от линии пола составляет не менее 70 см.

Схема устройства пола по грунту

Этапы работ по утеплению пола:

1. Перед тем как приступить к работам, необходимо хорошо утрамбовать грунт под домом.
2. На ровный участок настилают один слой рубероида. Полосы должны ложиться друг на друга с заходом не менее 20 см. Материал нужно укладывать так, чтобы его края заходили на боковые стороны фундамента на 15-20 см.
3. Швы между полотнами нужно залить битумом, также мастикой надо промазать края рубероида, заходящие на стену.
4. Сверху насыпают гравий слоем 5-7 м, разравнивают и накрывают еще одним слоем рубероида. Его нужно укладывать так же как на грунт, но заходы полотнищ друг на друга и боковые кромки можно сделать в пределах 5-6 см.
5. Затем укладывают теплоизоляцию. Толщина слоя зависит от выбранного материала. Ниже приведены данные по толщине разных видов утеплителей.
6. Теплоизоляция закрывается пароизоляционной пленкой или мембраной, полотна которой укладываются внахлест друг на друга и склеиваются скотчем.
7. Заливают цементную стяжку толщиной 6-8 см. Для прочности ее необходимо армировать металлической сеткой из проволоки 10х10 см.
8. Сверху укладывают напольное покрытие.

Толщина слоев разных видов утеплителей:

• пенополиуретан – 50 мм;
• минвата – 100 мм;
• пенополистирол – 80 мм;
• керамзит – 200-220 мм.

Утепление насыпным способом

Используя этот способ можно устранить мостики холода, идущие от земли, но подвал не будет таким теплым, как в первом случае.

Работы выполняются следующим образом:

1. Грунт утрамбовывают и накрывают рубероидом так, как было описано выше.
2. Стыки между полотнами и кромки рубероида, прилегающие на боковые поверхности фундамента, обмазывают растопленным битумом.
3. Если участок расположен в месте, где грунтовые воды залегают высоко, необходимо обмазать битумом всю площадь пола.
4. Поверх гидроизоляции насыпают песок, толщина слоя должна быть в пределах 50-100 мм.
5. Песок разравнивают и на него укладывают керамзит толщиной 300-500 мм.

Зачем продухи закрываются на зиму

При наступлении холодов продухи часто закрывают. Это необходимо для сохранения тепла в доме. При поступлении в подпольное пространство холодного воздуха перекрытие остывае, начинает забирать тепловую энергию изнутри, что резко увеличивает расходы на обогрев дома. Кроме того, холодное перекрытие вызывает активное образование конденсата, от которого начинаются процессы гниения деревянных деталей, разрушение бетонных элементов конструкции, что чревато постепенным разрушением дома. Поэтому продухи закрывают, повышая тем самым температуру в подполе и исключая конденсирование влаги.

Следует учитывать, что процесс протекает в довольно сложном режиме и регулировать его не так-то просто. Иногда при закрывании отдушин начинает мокнуть внутренняя сторона цоколя. Это происходит при наличии сообщения внутреннего влажного воздуха с пространством подпола. Наглядной иллюстрацией к процессу может послужить обмерзание оконного стекла в старых двухслойных конструкциях блока. Если закрыть наружную форточку, а внутреннюю открыть, то наружное стекло быстро покроется слоем изморози. Если же закрыть внутреннюю форточку, но слегка приоткрыть наружную, то изморози не будет.

Наиболее правильным решением будет качественное утепление перекрытия нижнего этажа паронепроницаемыми теплоизолирующими материалами — пенопластом, пеноплексом и подобными им. Кроме того, нужна пароизоляция грунта, отсекающая поступление пара и образование конденсата. Тогда продухи в фундаменте можно не закрывать.

Тем не менее, если имеется подвал, в котором хранятся запасы на зиму, овощи или иные продукты, отдушины надо прикрывать. В противном случае все запасы могут перемерзнуть, а вход в подвал покроется толстой коркой льда, которую постоянно придется сбивать.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
25.33%

Дом из кирпича
18.92%

Бревенчатый дом
14.77%

Дом из газобетонных блоков
15.16%

Дом по канадской технологии
11.73%

Дом из оцилиндрованного бревна
4.02%

Монолитный дом
4.02%

Дом из пеноблоков
2.94%

Дом из сип-панелей
3.1%

Проголосовало: 3060

Продухи своими руками

Скажу сразу, что сделать продухи в фундаменте своими руками довольно сложно, так как толщина ленты колеблется в пределах 40-60 см. А сверлить армированный бетон такой толщины долго и затратно.

Есть несколько способов сделать отверстия в фундаменте:

1. Надстройка цокольной части из кирпича и с уже предусмотренными отверстиями. Данный способ является самым правильным и довольно простым, но во всех случаях применим. Так, например если стены уже возведены, то понятное дело надстроить цоколь не получится.

2. Сделать отверстия перфоратором — самый популярный и доступный способ среди частных застройщиков. В зависимости от марки бетона и от степени его армирования на проделывания одного продуха потребуется от нескольких часов до одного полного рабочего дня. При этом придется потратить несколько буров по бетону. Сверлятся дыры по периметру вентотверстия, работать перфоратором нужно не на полную мощность и периодически смачивать бур водой во избежании перегрева.

3. Использовать коронки по бутону и шаг за шагом высверливать бетон по частям, а потом перфоратором с пикой выбивать бетон. Тоже сложный и не быстрый способ.

Расчет вентиляционных отдушин

На основании строительных норм во время устройства фундамента проводятся расчеты, которые позволяют правильно расположить отдушины. Ориентироваться можно по приведенному примеру.

Если площадь подвала составляет 100 квадратных метров, то площадь продухов – 0,25 м2.На каждой стороне можно установить по 4 отверстия, площадь каждого из которых будет составлять 0,03 м2, или 300 сантиметров. Таким образом, можно сделать прямоугольные продухи размером 15х20 см.

При расчете учитывать нужно также регион, в котором строится дом. Если в этом районе наблюдается сейсмическая активность, то размер продухов должен составлять 1/100 или 1/150 от цокольного этажа. То есть, в доме площадью 100 м2 вентиляция будет занимать 1 м2. Каждое из 8 отверстий может занимать по 0,12 м2.

Процесс устройства подполья

Земляные работы

Сперва производят снятие плодородного слоя грунта, так называемого дерна, далее выкапывается углубление. Углубление делают на 20-30 см глубже планируемой глубины. Поверхность земли тщательно трамбуют.

Далее производят гидроизоляцию. Гидроизоляция производится только для влажных грунтов. Гидроизоляционный материал в два слоя укладывают непосредственно на утрамбованный грунт. Чаще всего для этого используют рубероид либо плотную полиэтиленовую пленку.

При строительстве теплого подполья делают вентиляционные отверстия в полу в противоположных углах помещения и закрывают решеткам размером 10х10 сантиметров.

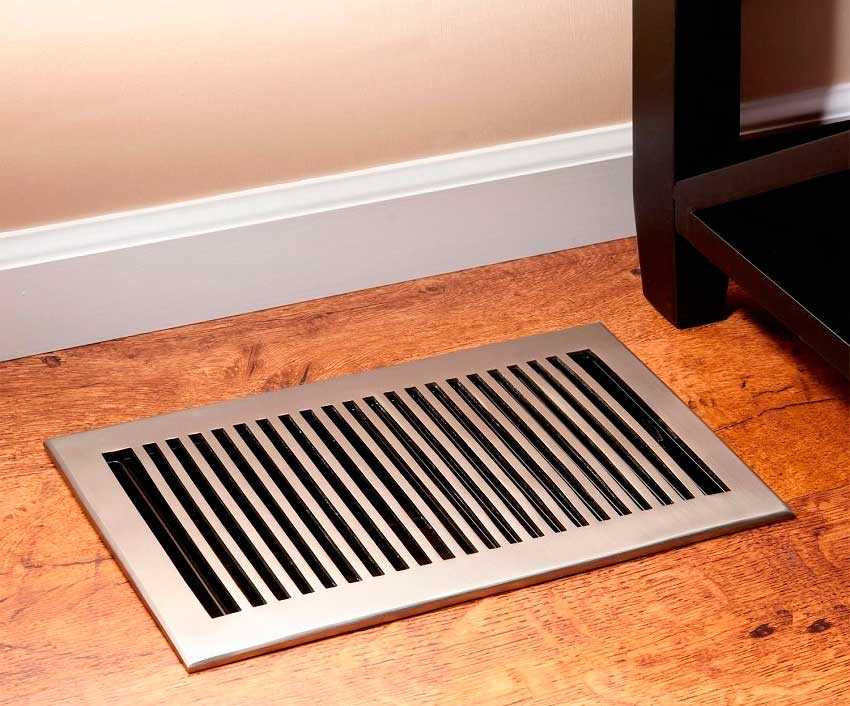

Для обеспечения свободной вентиляции и хорошей циркуляции воздуха не рекомендуется закрывать отдушины мебелью и половыми покрытиями.

Возможно также выполнить вентиляцию при помощи плинтусов. Для этого их крепят чуть выше уровня пола по всему периметру с зазором 1-2 миллиметра.

Это обеспечит необходимую циркуляцию воздуха. Такой метод не слишком популярен. И связано это с тем, что подполье получается частично открытым. Пыль, находящаяся в подполье, будет попадать и в дом.

Также существует метод вентиляции через окошки, вырезанные в плинтусе.

На задней стенке плинтуса, предусматривают наличие паза по всей его длине, глубиной 1 мм, шириной 4-6 см. В этот паз врезают окошки длиной 4-5 см. Два окошка на противоположных плинтусах будет достаточно для обеспечения вентиляции в подполье площадью 20-25 м2. Окошки закрывают решетками. К плинтусам они крепятся с помощью шурупов.

В помещении с водяным отоплением отверстия в плинтусах делают под отопительными радиаторами. Из подполья воздух через отверстие в плинтусе поднимается проходит через батарею нагревается и поднимается вверх, перемещаясь к противоположной стене. Далее он остывает и опускается в низ и через отверстие плинтуса возвращается в подполье.

Вентиляция холодного подполья

Отдушины располагают на расстоянии 2-3 метра друг от друга. Для предотвращения проникновения в подпол грызунов, отдушины закрывают решётками. В холодный период отдушины частично закрывают, оставляя небольшой проход для циркуляции воздуха.

В случае, когда не помогают отдушины и в подполе скапливается влага и появляется грибок и плесень, разрушающие перекрытия, необходимо увеличить циркуляцию воздуха. Существует два метода: временный (экспресс) и постоянный.

Временный подходит для разового использования и заключается в установки на отдушины вентиляционных вентиляторов. А постоянным решением будет установка в отдушинах вентиляционных труб с подветренной стороны дома. Короба могут быть изготовлены из жестяных либо пластиковых труб. Сила тяги и, соответственно, эффективность циркуляции воздуха, зависит от высоты вентиляционного короба.

Хорошо смонтированная вентиляция подполья обеспечит долговечность перекрытия, чернового пола и всего дома. Ремонт пола и перекрытий – трудоемкая и дорогостоящая процедура. Чтобы избежать этого необходимо регулярно следить за состоянием подполья и предотвращать появление конденсата и влаги.

Отверстия в фундаментах разного типа

Начинающему строителю может показаться, что проще всего сделать канал с помощью перфоратора, ведь в этом случае он будет готов всего через пару часов. Но в действительности, такой способ является неприемлемым из-за его небезопасности и высокой трудоёмкости. Кроме того, боек перфоратора крошит основу дома, тем самым деформируя её. Со временем все образовавшиеся микротрещины дадут о себе знать и станут серьёзной угрозой целостности фундамента. Влага, попавшая внутрь такой трещины, может замёрзнуть и значительно расширить её.

По этой причине правильнее всего запланировать устройство продухов ещё на этапе сооружения основания. Выбранная технология обустройства каналов будет зависеть от того, как строится цокольный пояс. Далее вы узнаете, как организуется вентиляция в кирпичном, монолитном фундаменте, а также в деревянном цоколе.

Кирпичный фундамент

Продухи в кирпичном фундаменте обустраивают следующим образом.

1. Работа начинается со 2-3 слоя кладки, отсчитываемой от земли или от границы отмостки. Во время укладки кирпича пропустите несколько штук, заменив их металлической трубой, имеющей круглое или квадратное сечение.
2. Последующие ряды нужно формировать так же, обкладывая границы трубы.
3. Последний ряд кладки должен закрывать трубу. Для этого уложите кирпичи на тело вентиляционного канала. Следующие слои кирпича укладывают как обычно.
4. Установите решетки и систему запоров.

Используя этот способ, вы легко добьётесь правильного соотношения между площадями отверстий и самого цоколя. Более того, кирпичная кладка собирается из одинаковых элементов, что делает возможным точное совпадение осей каналов.

Вентиляционные окошки в кирпичной кладке.

Монолитный фундамент

Продухи в монолитном основании нужно сделать в то же время, когда проводится установка опалубки. В продаже имеются готовые части ограждения с отверстиями. С помощью них монтаж элементов для продухов проводится намного проще.

Отверстия в монолитном фундаменте.

Вентиляция в монолитной структуре организуется согласно следующим пунктам.

Соберите опалубку и армирующий каркас. Проделайте отверстия в нужных местах стенок опалубки.
Оберните трубу или заготовку слоем рубероида и поместите в открытые люки

Важно прошить опалубку насквозь.
Места прохода трубы или заготовки на стенах герметизируйте плёнкой или рубероидом. Также можно сделать дополнительный защитный каркас из арматуры вокруг продухов

Для этого используйте поперечные элементы.
Не забудьте поставить решетки и запоры, чтобы при необходимости можно было закрыть вентиляцию на зиму.

Опалубка сооружается с учетом того, в каких местах будут размещены окошки.

Цоколь деревянного дома

Для деревянного дома требуется особый способ организации продухов. В данном случае продух необходим не только для вентиляции, но и для защиты конструкций от гниения.

В деревянном доме продухи обычно выполняют в закладных балках между первым и вторым венцом. Также допускается сделать их между первым бревном и фундаментом.

Продух создаётся по определённой схеме.

1. Отметьте места для вентиляционных окон.
2. При помощи бензопилы сделайте сквозные пропилы в закладных брёвнах.
3. Обустройте пропиленные отверстия досками. Лучше сделать это в виде короба, так срезы станут незаметными.
4. На входе в каждый продух установите решетки.

Общая схема вентиляции в парной

Вентиляция в парной всегда приточно-вытяжная в различном исполнении. Все другие схемы, например, рециркуляция, как в сплит-системе кондиционеров, здесь совершенно не подходят. В приточно-вытяжной системе есть два основных элемента.

Это приточный клапан (воздухозаборник, входное отверстие, входной дефлектор) и вытяжка.

Совсем необязательно должна быть только одна вытяжка и только один приточный клапан.

Если парная имеет большую площадь, то их делают несколько, что создает более равномерный воздухообмен.

Правильная вентиляция в парной имеет регулировку воздушного потока.

Не всегда на одно и то же количество пара используется одинаковое количество дров.

Также различаются климатические условия в течение года.

Температура комфорта для посетителей тоже разная.

Без регулировки в вентиляции не обойтись. Регулировка вентиляции осуществляется ручными задвижками.

Этот старый простой вариант остается самым удобным и по сей день. В парной просто устанавливаются две задвижки.

Информация. Чем выше расположена вытяжка в парной, тем больше экономится энергии на отоплении. При этом воздухообмен тоже слабеет, что нужно учитывать. Полное отсутствие верхней вытяжки — это вентиляция «Басту».

Для любителей современных удобств никогда не помещает дополнить ручные задвижки общим термостатом с клапанами в парной. Такая техника продается в специализированных магазинах. Ее характеристики сильно различаются по производителям.

Единственный универсальный совет по установке таких комплектов — точное следование инструкции. Вентиляция парилки бани своими руками не требует больших материальных затрат. Используете типовые решения, блоки, модули и готовые устройства.

Важно! Желательно провести пробную топку еще до завершения отделки и проверить, как работает собранная вентиляция парилки. Все обнаруженные недочеты необходимо устранить

Почему вентиляция в цоколе так необходима?

Строительство любого частного дома требует выполнения всех норм и правил, которые позже оставят свое влияние на комфорт и уют его жильцов. Но, некоторые строители часто забывают о том, что отдельные работы также касаются и «подполья». После того как строители построили фундамент, необходимо сделать в нем вентиляционные отверстия. К тому же делаются они по определенным правилам, которые позволят при эксплуатации дома делать его максимально теплым и сухим. Вентилируемый фундамент позволяет избавиться от конденсата, который и является главным врагом любой постройки. Именно из-за его воздействия на бетонных, металлических и деревянных поверхностях появляются мелкие капли влаги.

Решив сделать монолитный фундамент, необходимость в проветривании будет еще большей. В замкнутом закрытом пространстве, из-за разницы температур в доме, на улице и в подполье, процесс конденсации ускоряется. Строительные материалы, которые находятся в такой среде, быстро теряют свои прочностные свойства. На стенках подвала в частном доме образовывается плесень, которая очень быстро может распространиться и на стены комнат. Грибковые новообразования вредны для здоровья человека. Вдыхая их, его организм поддается угрозе заболеваний астматического и аллергического характера.

Необходимость в вентиляции также вызвана медленным, но опасным накоплением в пространстве подвала газа радона. Даже в небольшом объеме, этот радиоактивный газ несет большую угрозу человеческому организму. Существует теория, что в радионуклиды показывают свою активность при взаимодействии с металлами, а также с влагой. Именно отсутствие вентиляции в отапливаемых домах и приводит к негативному проявлению радиоактивного газа. К тому же, если строительство жилища намечено на территории залежей металлов, без вентиляции фундамента не обойтись.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Создаем необходимое для вентиляции своими усилиями

Для того чтобы изготовить отдушину стоит запастись некоторыми предметами. В первую очередь, необходима труба круглого сечения, некоторые применяют деревянный брус.

Теперь важно более подробно остановиться на главных этапах закладки отверстий:

1. Заранее приготовленные трубы следует разрезать на отдельные куски. Здесь нужно учитывать строгое соответствие (длина нарезанных кусков соответствует размеру опалубки и непосредственной ширине основания здания).
2. Песок нужно засыпать в абсолютно каждую трубу, тряпками плотно закрывают концы для повышения уровня безопасности.
3. В предусмотренных для отдушин местах размещают трубы.
4. Бетоном заливаются прочно и надежно установленные трубы.

Часто происходит так, что по каким-то причинам необходимых отдушин в объекте не обнаружено. В этом случае надо исправлять эту проблему. Возведение цокольного помещения на фундаменте – это выход из сложившейся ситуации

Затем именно здесь создают неучтенные заранее отверстия для жизненно важной системы вентиляции

Отдушина в кирпичном фундаменте

Если цоколь кирпичный, то процесс работы происходит достаточно легко и быстро (вставить кирпич ребром).

Отдушины в фундаменте деревянного дома – это достаточно емкий вопрос, требующий некоторых усилий. Для начала стоит остановиться на основных требованиях, предъявляемых к этому виду основания именно в деревянных зданиях.

Расстояние между отдушинами должно быть очень строгим (не менее 1,5 метров друг от друга). С каждой стороны основания установлено минимум два важных вентиляционных отверстия. Площадь продухов также необходимо учитывать, приблизительно, 10 кв. см.

30 см. – это правильная высота изготовления отдушин от самой поверхности. Это нужно для того чтобы никакая лишняя вода не попадала внутрь.

Если присутствуют перемычки в основании помещения, то отверстия важно сделать на них. Вначале нужно определиться с размером отдушин – это самый главный шаг, от которого зависит комфорт и атмосфера внутри строящегося здания

Вначале нужно определиться с размером отдушин – это самый главный шаг, от которого зависит комфорт и атмосфера внутри строящегося здания.

Обратимся к официальным требованиям, которые существуют в строительстве уже долгий период времени. 0,0025 всего пространства надежного, крепкого основания должно приходиться на все созданные отверстия в нужном объекте. Выполняя указания, можно изготовить самостоятельно отдушины в фундаменте.
