Как правильно сделать вентиляцию в погребе

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

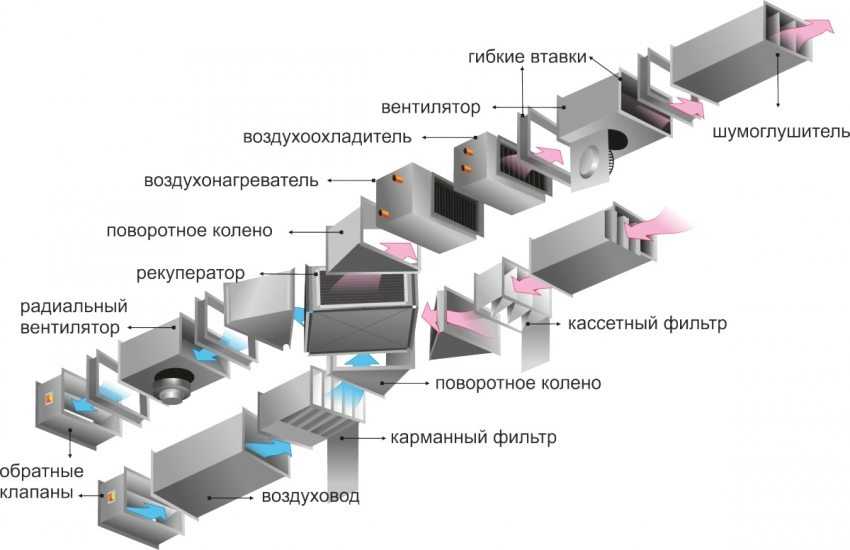

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
3. При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

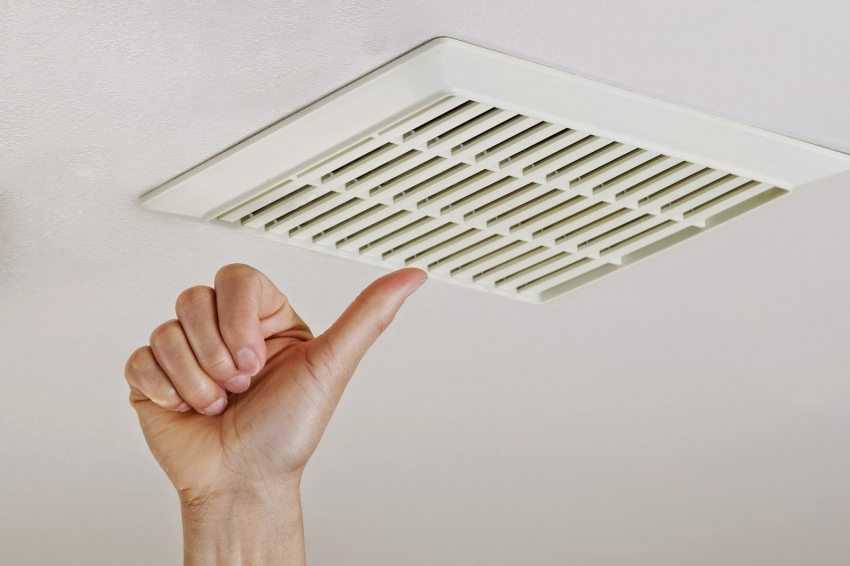

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

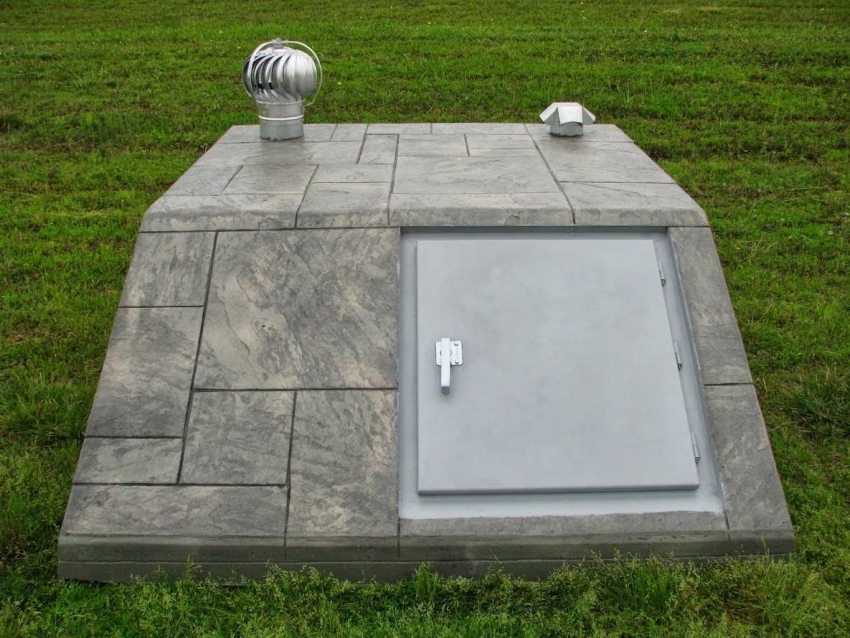

Вентиляционная система погреба с применением дефлекторов

Для монтажа системы естественного воздухообмена:

1. Устанавливаются два воздуховода. В качестве материала их изготовления допускается использовать трубы асбоцементные или ПВХ, металлические короба прямоугольного или квадратного профиля. Диаметры (площадь сечения) приточного и вытяжного воздуховода должны быть равными. Это обеспечит равномерную циркуляцию воздуха. В случае если подвальное помещение имеет повышенную влажность и периодически подвергается подтоплениям, допускается использовать вытяжную трубу большего диаметра.
2. Воздуховоды размещаются в противоположных углах (по диагонали) помещения. Таким образом, исключается образование застойных зон. Рекомендуется избегать изгибов и поворотов на пути прокладки труб из подвалов наружу.
3. Нижний конец вытяжной трубы монтируется возле потолка на расстоянии 20-30 см от потолочного перекрытия, но не ниже 1,5 м от пола погреба. Таким образом, весь теплый и влажный воздух будет выводиться из помещения.
4. Вытяжная труба выводится на крышу через все этажи дома. Ее высота над коньком сооружения составляет не менее полутора метров. Часть воздуховода находящегося на улице необходимо дополнительно утеплить во избежание промерзания и образования большого количества конденсата. Для этого воздуховод обкладывается кирпичом или на него устанавливается труба большого диаметра. Образовавшуюся нишу заполняют теплоизоляционным материалом. Наиболее удобна для укладки минеральная вата. Выходное отверстие защищается сеткой и закрывается конусообразной крышей. Настоятельно рекомендуется использование дефлектора, способствующего увеличение тяги.
5. Приточный воздуховод устанавливается на высоте до полу метра над полом подвала. Чем ниже находится выходное отверстие снаружи здания, тем интенсивнее будет тяга воздуха. Допускается выведение приточного воздуховода на крышу сооружения, однако наиболее целесообразно монтировать приточную трубу на высоте 25-30 см от уровня грунта, например, как показано на фото ниже. Входное отверстие защищается мелкой металлической решеткой (декоративной решеткой) от попадания мусора и проникновения грызунов.

Для регулировки интенсивности воздухообмена внутри подвального помещения на приточный и вытяжной воздуховод устанавливаются специальные заслонки, изменяющие величины сечений труб.

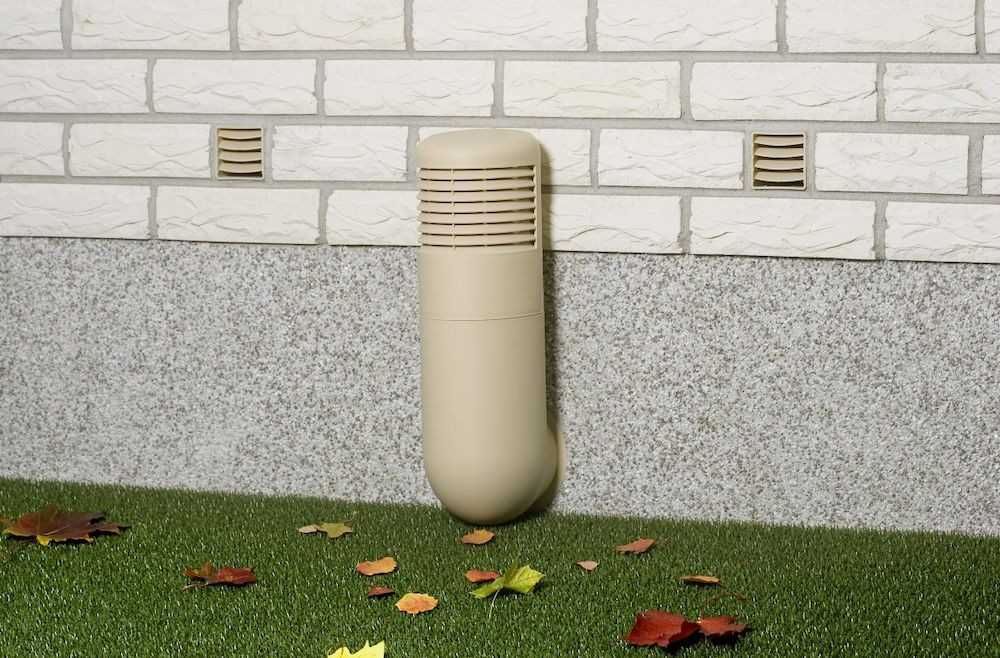

Приточный воздуховод и продухи с защитными решетками

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

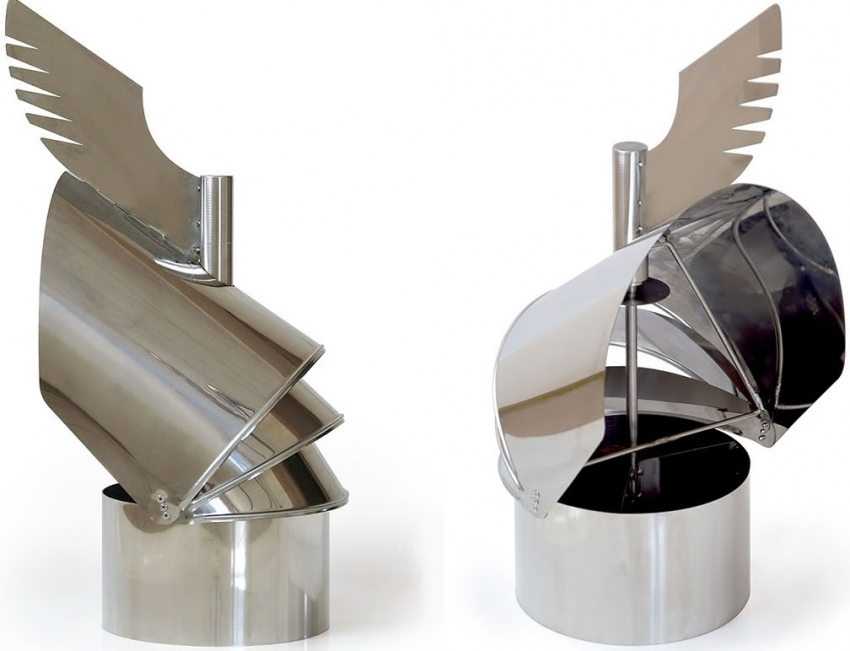

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

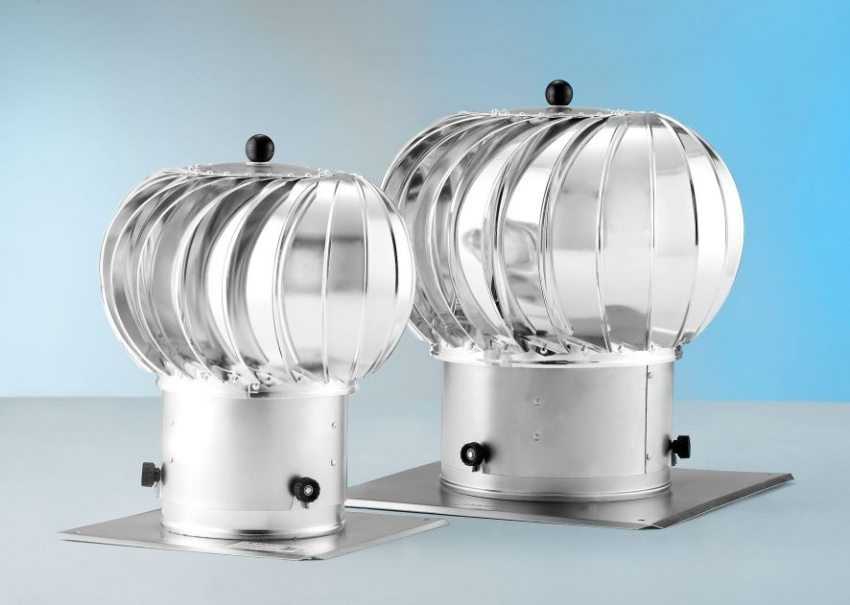

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

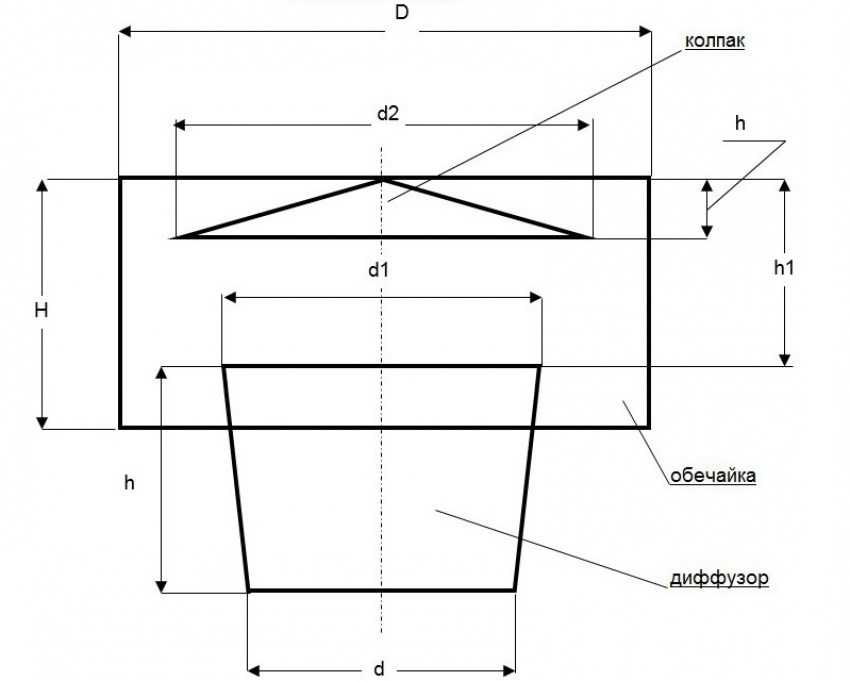

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

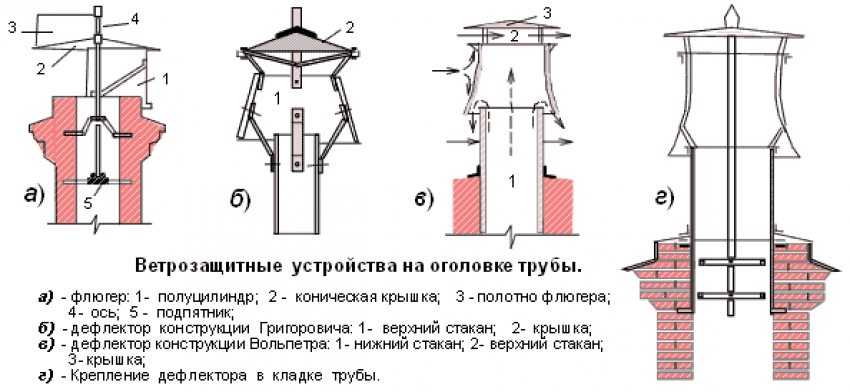

Конструкции различных дефлекторов вентиляционных труб

Каким материалом можно утеплить пол

Вот перечень материалов, которыми можно осуществить утепление пола над неотапливаемым подвалом со стороны дома:

1. Пенополистирол плотностью от 35 кг на кубометр, в том числе экструдированный. Отличные теплоизоляционные свойства, водостойкость, паронепроницаемость, простота укладки, низкая цена.

Из ППС изготавливаются специальные профильные маты для укладки теплых полов.

Минусы материала: горючесть и токсичность при горении.

2. Минвата (обычно базальтовая). Тоже качественный утеплитель, негорючий, экологически чистый, простой в обработке и недорогой. Минус: гигроскопичность. В мокром состоянии большая часть теплозащитных свойств теряется. При монтаже минватной теплоизоляции обязательна укладка сверху пароизоляционной мембраны, т.к. вата – паропроницаемый материал.

3. Керамзит. Сыпучий материал, гранулы обожженной глины. Негорючий, экологически чистый, дешевый. Малый вес, можно использовать для утепления деревянных оснований. Применяется как отдельно, так и в составе бетонной стяжки.

Минус: гигроскопичность. В мокром состоянии вес увеличивается, нагрузка на перекрытие возрастает.

4. Эковата – распушенная целлюлоза. Простота обработки, экологическая чистота, неподверженность повреждению грызунами и поражению грибком. Не дает усадки, не теряет теплозащитных свойств при намокании. Горение не поддерживает, но тлеет. Используется в сухом виде и в растворе. Минус: для укладки требуется специальное нагнетающее оборудование.

5. Опилки. Экологически чистый, дешевый и теплый материал. Минусы: горючесть, гигроскопичность. В чистом виде подвержен гниению, поражению грызунами, насекомыми, грибком. Используется в виде смеси с известью и гипсом или с глиной.

6. Жидкий пенополиуретан. Наносится из краскопульта ровным слоем по всей поверхности основания, образует герметичное ровное покрытие без пустот.

Можно наносить на ж/б плиту, на черновой пол или между лагами. Минусы: горючесть (Г1, Г2), подверженность разрушению у/ф лучами, для нанесения необходим краскопульт, не слишком низкая цена.

Большинство утеплителей можно укладывать как под бетонную стяжку, так и без нее. В этом случае выбор зависит от материала основания: на деревянное перекрытие стяжку класть нельзя, оно не выдержит вес бетона. Стяжка – частый элемент конструкции теплых полов, если они устанавливаются поверх бетонной плиты.

Минус стяжки – она сильно уменьшает высоту помещения (например, суммарная толщина водяного теплого пола в этом случае может достигать 10 сантиметров).

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

• для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
• диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
• необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
• для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

1. стандартная система с одной трубой для вытяжки воздуха;
2. установку двух труб — для отвода и поступления воздуха;
3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет
Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

• Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

  В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

• Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
• Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

• Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
• Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Гидроизоляция пола

Поскольку воздух в подвале не нагревается, на теплом перекрытии может образовываться конденсат.

В случаях, когда влага присутствует на конструкции постоянно, создаются идеальные условия для формирования грибка и плесени, впоследствии начинается процесс загнивания

Причем неважно, обрабатывалась древесина специальным средством перед использованием или нет

Конденсат нарушает теплоизоляционные свойства утеплителя, постепенно проникая в него, он повышает его теплопроводность. Появление этой проблемы можно предотвратить путем укладки слоя изоляции от влаги со стороны поступления холодного воздуха.

О подвале

Что такое подвал? По-простому, помещение под домом. В строительстве подвала есть свои специальные технологии, в которых предусмотрена гидроизоляция подвала, гидроизоляция внешней стенки подвала и фундамента. Гидроизоляция защищает подвал, а, следовательно, и дом от попадания влаги и воды под дом. Однако в технологии строительства подвалов не предусмотрено обязательное утепление подвалов и тем более не предусмотрено проводка отопления в подвале и тем более в подполье.

Но не только подвал, помещение в доме для хранения отдельного домашнего скарба, но и подполье является источником холодного воздуха проникающего в дом. Подполье первого этажа образуется между стенами ленточного фундамента, а также всех других фундаментов, отличных от монолитных фундаментов УШП и РПП. По определению подполье холодное, хорошо продуваемое (вентилируемое) пространство под домом. Вентиляцию обеспечивают специальные вентиляционные отверстия в фундаменте (продухи). Не спасают от холода обязательные обратные засыпки грунта и прослойки из щебня и песка в подполье.

Все эти особенности предъявляют главное требование к полу первого этажа частного дома – его утепление. Нормируется утепление пола СНиП 23-02-2003 «Тепловая защита зданий». Больше об архитектурном проектировании в Институте территориального развития.

Варианты фиксации пленки для изоляции от пара

Зафиксировать материал можно так:

• с помощью степлера для строительства;
• с помощью особого скотча или клейкой ленты.

Часто два этих варианта сочетаются. Наиболее клейкие ленты производят практически их тех же компонентов, что и паровая изоляция. Усиление происходит по технологии спанбонда, так как считается, что материал будет находиться под постоянной нагрузкой.

Закрепляют пароизоляционный материал с помощью степлера или специальной клейкой лентой

Рассмотрим типы клейких лет, используемые для рассматриваемых типов мембран.

1. Лента Изоспан KL применяется для закрепления полотна, отнесенного к А-типу. Отличается высокой прочностью, справляется с перепадами температуры, не боится воздействия воды. Может хорошо выполнять свои функции в течение более десяти лет. Склеивать полотно необходимо с припуском около 15-20 сантиметров, не меньше.
2. Лента Изоспан KL+ отличается высокой механической прочностью, поскольку состоит из двух слоев полимера с укреплением. Используется для условий суровых зим, так как не боится температур до минус 50. Стоит сказать, что лента универсальна, поскольку может быть применена для мембраны абсолютно любого типа.
3. Лента Изоспан ML Proff – превосходный выбор, если работа будет происходить со сложными поверхностями, к которым прилегают трубы, изгибы потолка и стен, выступов углов и коммуникаций. Лента отлично закрепляет мембраны, а также служит неплохим изолятором от пара.

Существует несколько типов клейких лент для разных видов материалов

клейкая лента Изоспан

Устройство вентиляции деревянного пола в частном доме

С точки зрения правильного инженерного подхода, устройство вентиляции полов в доме следует начать с определения требований, которые строительные нормы и правила (СНИП) предъявляют к таким системам. Опыт эксплуатации деревянных полов и расчеты показывают, что эффективный воздухообмен достигается при соблюдении следующих условий:

• Отверстия делают на наветренной и подветренной сторонах. Знание розы ветров в регионе поможет сделать правильный выбор.
• Отношение площади сечения продухов к общей площади подпола равно 1 к 400.
• Отверстия располагают на высоте не ниже границы возможного поднятия уровня воды (обычно 15-20 см и более), чтобы избежать затопления весной. И не далее 0,9 м от углов, чтобы не было застоя воздуха.
• Перепад высот между приточными и вытяжными отверстиями минимум 15 см (приточные располагают ниже вытяжных).
• Наличие перегородок внутри подпола требует устройства в них дополнительных продухов.
• Обеспечение эффективной тяги. Для ее усиления к продухам присоединяют короба из оцинкованной жести небольшого диаметра, поднимая их на достаточную высоту, либо сверлят дополнительные отверстия в цоколе.
• Круглогодичная вентиляция. Зимой можно уменьшить эффективную площадь отверстий, немного прикрывая их, но закрывать их полностью недопустимо.

Выходные отверстия продухов оборудуют решетками, которые предотвращают возможность проникновения в пространство под домом разнообразной живности – мышей, крыс и других грызунов.

В домах на ленточных фундаментах применяют самую простую систему вентиляции, закладывая необходимое количество продухов при заливке основания. В качестве закладок используют деревянные бруски подходящего размера (обычно 10х10 см), обернутые полиэтиленовой пленкой, что позволяет легко извлечь их после застывания фундамента. Также можно использовать куски пластиковой трубы, на которую в дальнейшем легко подобрать дефлектор или решетку от грызунов. Такая схема подходит и для столбчатых фундаментов с ростверком из деревянных, металлических или бетонных балок.

В случае возведения дома на столбчатом фундаменте с монолитным ростверком или на бетонной плите в качестве основания, организовать такую вентиляцию не получится. Поэтому для обеспечения циркуляции воздуха используют другой способ. Он заключается в том, что в полу, по периметру помещения, делают продухи и устанавливают на них вентиляционные решетки, создавая тем самым приток и отток воздуха в пространство под полом. Делать отверстие под установку решетки рекомендуется в месте, где одна половица примыкает к другой – на стыке, тогда сохраняется достаточная прочность половиц. Еще более эффективно использование специальных щелевых плинтусов – объем воздухообмена через них примерно в 10-15 раз выше, чем через вентиляционные решетки.

Отличие систем по принципу воздухообмена

Любая система вентиляции по принципу воздухообмена может быть:

• естественной — без использования вентиляторов;
• принудительной — и для притока, и для вытяжки используются вентиляторы;
• естественно-принудительной — либо для притока (очень редко), либо для вытяжки (почти всегда) используются вентиляторы.

Ниже рассмотрим, как именно делаются эти схемы.

Естественная система (продухи)

Для подпольного пространства обычно хватает и естественной системы вентиляции (про ее обустройство можно почитать подробнее) — места там немного, слишком быстрый воздухообмен не требуется.

Прямоугольные и круглые продухи

Вариант более экономичный (нет расходов на электричество) и простой (реально сделать своими руками, имея из инструментов одну болгарку).

Такая схема хороша, если дом стоит на возвышенности, или хотя бы на продуваемой местности. Если вокруг стоят другие дома, или деревья, или у вас кирпичный высокий забор, или дом расположен в низине — естественная вентиляция вряд ли поможет.

Чтобы сделать такую систему, нужно прорезать в подветренной и противоположной ей сторонах фундамента отверстия (прямоугольные либо круглые) — продухи. Через которые будет поступать воздух. Располагаться они должны равномерно по всей длине каждой из сторон. Через них будет осуществляться и приток, и вытяжка воздуха.

Другие правила, которые нужно учитывать:

1. Площадь 1 отверстия: от 50 см².
2. От угла фундамента до продуха должно оставаться не менее 90 см (иначе этот угол будет продуваться плохо).
3. Если почва, на которой стоит дом, имеет повышенное содержание радона — площадь продухов должна составлять 1/100 относительно площади подпола.
4. Центральная точка отверстия должна находиться на высоте 30 см от поверхности.
5. Если в фундаменте есть промежуточные стены — в них тоже должны быть отверстия.
6. Расстояние между продухами — не более 3 м.

Если на опалубку закрепить трубу, вентиляционные отверстия не придется сверлить: они останутся в фундаменте

Снаружи продухи прикрываются вентиляционными решетками, в идеале — с сеткой (с ячейками не более 5 мм).

Когда можно обойтись без продухов?

Делать отверстия в фундаменте не обязательно, если:

• грунт в подполье укрыт паронепроницаемым материалом, лежащим внахлест на 15 см, и приклеенным краями к фундаменту;
• подпольное пространство сообщается с помещениями первого этажа (к примеру — используется для хранения чего-либо, и периодически открывается);
• в подпол проведен воздуховод, обеспечивающий минимум 0.5 л/с на каждые 5 «квадратов» площади, и при этом фундамент утеплен снаружи.

Принудительная система

В некоторых случаях актуальна естественно-принудительная схема. Ее стоит делать, если:

1. У вас большой дом, и следовательно большой объем подпольного пространства. В этом случае естественная система может не справляться.
2. Дом построен в низине, либо прикрыт другими домами или деревьями. В этом случае естественная вентиляция работает плохо, и проветрить пространство нормально — не получится.
3. В подполье быстро возникает сырость и/или плесень. Такое бывает, когда при строительстве дома фундамент не утепляли и/или не делали гидроизоляцию.

Такой вентилятор ставится в вентиляционное отверстие на выдув воздуха

Реализовать ее тоже реально самому. Для этого в фундаменте делаются продухи, как упоминалось выше, только в отверстия вставляются вентиляторы. Их назначение — перегонять воздух, поддерживая стабильный воздухообмен.

В большинстве случаев естественно-принудительной схемы будет более чем достаточно — на приток вентиляторы ставить не обязательно. То есть принудительно организуется только вытяжная вентиляция, а приточная — делается естественной: через обычные отверстия.

Вентиляторы можно ставить как во все продухи на одной стене, так и через один. Если устанавливать их через один продух — то в крайних отверстиях (близких к углам) обязательно должны стоять вентиляторы.

Сделать такую систему рекомендуется и тем хозяевам, которые не сталкивались с сыростью или плесенью в подполье — на всякий случай. Избавиться от нее из-за невнимательности и экономии нескольких тысяч рублей — будет сложнее, чем разово принять меры профилактики.
