Самостоятельное подключение стиральной машины

Как выполнить подключение слива стиральной машины к канализации

Слив воды через сифон для стиральной машины

Крайне важно правильно оборудовать сливную систему для «стиралки». Одним из распространённых способов является отвод воды из машинки через сифон, который устанавливается под умывальником или рукомойником

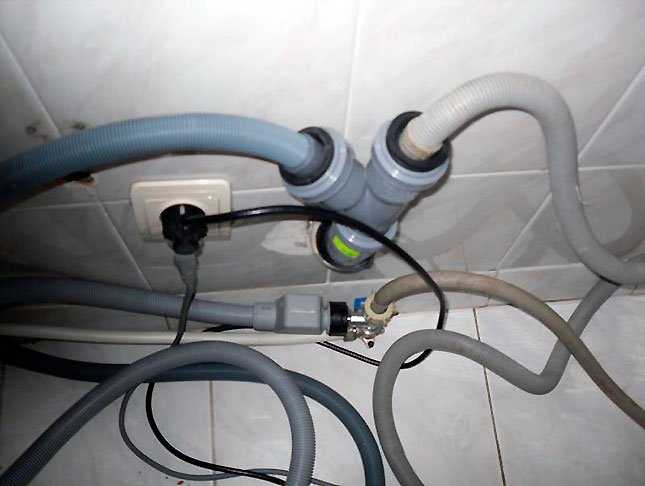

Сифон с двумя отводами для слива

В конструкции сифона обязательно должно быть два отвода: к верхнему подключается слив от «стиралки», а по нижнему отводится вода из автомата и умывальника в канализацию.

Обратите внимание, что данный способ подключения сливной системы подходит лишь для тех моделей стиральных машин, у которых объём бака не превышает 30 л. Если он больше, то сифон не сможет полностью отводить воду, в результате чего она будет поступать в рукомойник

Слив через канализационную трубу

Слив напрямую в канализационную трубу можно использовать для любых типов машин. Для реализации данной схемы следует придерживаться определённых правил. В первую очередь необходимо использовать сливной шланг с наружным диаметром в 28−30 мм.

Слив напрямую в канализационную трубу

Подвод сливного шланга к трубе необходимо выполнять при помощи резиновой манжеты, которая нужна для герметичности соединения

Обратите внимание, что на месте изгиба шланга нужно установить вставку-крючок полукруглой формы (см. фото)

Она необходима для обеспечения высоты воздушного зазора (от 0,5 м от поверхности пола). Это надёжно фиксирует шланг и минимизирует риск проникновения грязной воды в технику, если не установлен обратный клапан для стиральной машины на слив.

Как закрепить сливной шланг стиральной машины на ванную или унитаз

Большинство моделей стиральных машинок комплектуются специальными накладками-крючками с креплениями, которые надеваются на шланг. При помощи этого приспособления можно сделать слив на унитаз или ванную.

Держатель-крючок для слива

Также крючок позволяет подключить слив к умывальнику. На верхней части устройства имеются небольшие проушины с отверстиями, при помощи которых накладка фиксируется к стене саморезами.

Таблица 2. Этапы подключения стиральной машины

Этап подключения Изображение Описание
Распаковка стиральной машины Аккуратно распаковать машинку, проверить корпус на отсутствие механических повреждений.
Выкручивание транспортировочных болтов Необходимо выкрутить транспортировочные болты, удерживающие барабан. На их место установить заглушки.
Врезка тройника для подключения машинки к водопроводу На данном этапе проводится врезка тройника и подключение машины к водопроводу. При повороте вентиля вода поступает к автомату.
Подключение машины к водопроводу Подключение питающего шланга к отводу стиральной машины.
Подключение сливной системы Установка сливного шланга в канализационную трубу при помощи резиновой манжеты.
Установка розетки для работы автомата Ещё до подключения машинки необходимо установить розетку с заземляющим контуром.
Проверка установки машинки При помощи строительного уровня нужно проверить качество установки бытовой техники.
Регулировка уровня Регулировка уровня машины при помощи болтов и контргаек.
Запуск машины После подключения выполняется проверка и первый запуск машинки.

Установка стиральной машины

Установка и правильное подключение стиральной машины производится в той же последовательности, что и посудомоечной: слив, вода, электричество, тест. Но есть особенности:

  • В большой и объемной стиралке сильнее сказывается явление т.наз. температурного гистерезиса автоматики. Поэтому, если в доме установлен бойлер, электрический или газовый, то общие затраты на воду и электричество будут ниже, если стиралку запитать горячей водой от него. Для маленькой посудомойки с ничтожным расходом воды ситуация обратная.
  • Подключение к электросети включает в себя и меры защиты, причем защита делается прежде всего.
  • Стиралки очень быстро изнашиваются и ломаются, если их наклон в любую сторону превышает 2 градуса, и совершенно не выносят резонансных вибраций. Поэтому пол под стиралкой не должен играть, а перед проверкой работоспособности горизонтальность верхней плоскости машины проверяют уровнем, и выравнивают машину штатными резьбовыми ножками.

Слив

Подключение слива стиральной машины-автомата супер узкой, узкой или компактной делается в сифон с дополнительным штуцером кухонной мойки. Но в таком случае стиралка должна стоять рядом: наращивать сливной шланг нельзя. В малопроизводительных машинах и сливной насос маломощный, дополнительно гидравлическое сопротивление длинного шланга его перегрузит, и он быстро выйдет из строя.

Слив высокопроизводительных машин с объемом бака более 30-40 л кухонный сифон весь не пропустит – грязная вода частично пойдет в раковину. В таком случае нужно сделать подключение стиральной машины к канализации отдельным отводом. Для этого придется врезать в канализационную трубу дополнительную секцию с патрубком, а слив стиралки пропускать через отдельный сифон (см. рисунок выше).

Вода

Как указано выше, подключение стиральной машины к водопроводу осуществляется и по холодной, и по горячей ветви. Особенностей тут никаких, достаточно двух водопроводных тройников на полдюйма, двух запорных шаровых кранов и ленты ФУМ для гидроизоляции: патрубки комплектных водяных трубок часто оказываются со слишком короткой резьбой, и штатную прокладку приходится выбрасывать.

Защита, электричество и проверка

Прежде всего на сливной шланг устанавливаем аквастоп, по инструкции к нему. Затем включаем, если требуется, электронное залемление. Этот прибор оборудован евророзеткой, в нее и включаем стиральную машину. При наличии «земляного» защитного заземления подключение стиральной машины к электросети сводится к тому, чтобы вставить вилку в розетку.

Открываем подачу воды в машину, проверяем трубопроводы на протечки. Если где-то течет – устраняем. Затем включаем машину на тестовый режим; по окончании теста она должна сама выключиться и сообщить на дисплее, что все ОК. Если машина недорогая и без встроенного теста – просто стираем что-нибудь, но расход воды при этом будет больше. Заключительный этап – перекрываем горячую воду в машину, и проверяем, тестом или стиркой, работу на самоподогреве.

***

Для того, чтобы стиральная машина долго работала без поломок и «током не билась», ее нужно установить в подходящем месте и обеспечить надежное защитное заземление. В остальном же самостоятельная установка стиральной машины не представляет затруднений.

Безопасное подсоединение к сети электропитания

После всех вышеперечисленных действий необходимо обеспечить для устройства поступление электрического тока. Неправильное подключение к электросети может вызвать неисправность техники: сбои в программе, полный выход из строя, а в некоторых случаях приводит к возгоранию. Опасным для жизни является контакт электрического тока с водой.

Для безопасности пользователей и имущества необходимо организовать питание розетки, к которой подключается стиральная машина, от заземленного распределительного щитка отдельной группой. Вилка питающего шнура на современных моделях машин имеет заземляющий контакт. Соответственно, для правильного подключения и обеспечения безопасности подойдет трехпроводная розетка или евророзетка, лучше — с керамической арматурой. Однако не рекомендуется использование переходника для евровилок, так как решение представляет опасность. В случае применения удлинителя (что также нежелательно) нужно убедиться, что в нем предусмотрены заземляющие контакты.

От заземленного квартирного электрощитка прокладывается заземляющий провод с наибольшим сечением по сравнению с другими проводниками, имеющимися в квартире. С целью предупреждения удара током при неисправности системы используется защитный автомат или устройство защитного отключения. Для качественного выполнения работ по обеспечению электрического питания рекомендуется пригласить специалиста.

Как подключить стиральную машину-автомат к водопроводной системе

Подключение агрегата с помощью обжимной муфты

Рассмотрим схему подключения машинки при помощи обжимной муфты. Данный элемент используется в тех случаях, когда в доме имеются металлические водопроводные трубы.

Схема установки обжимной муфты на водопроводную трубу

Чтобы сделать точку подключения, в трубу врезают вентиль

Обратите внимание, что после затяжки болтов крепления отверстие в трубе сверлится через канал обжимной муфты. Затем накручивается кран непосредственно на отвод, к которому крепится шланг для подачи воды в машину

Соединение посредством фитинга

Каждый хозяин должен знать, как подключить стиральную машину самостоятельно, если в доме водопровод выполнен из металлопластиковых труб. Чтобы обеспечить подачу воды к машинке, используется тройник специальной конструкции – фитинг.

Подключение при помощи фитинга с вентилем

Чтобы создать точку подключения, на определённом участке трубы вырезается небольшой отрезок, на место которого монтируется тройник. К нему присоединяют вентиль, позволяющий при необходимости перекрыть воду.

С помощью тройника

Данный способ используется, если необходимо подключить «стиралку» к смесителю. Вначале подключается тройник к водопроводной трубе. Затем на один из его отводов монтируется шланг, по которому вода будет поступать к смесителю.

Тройник для подключения «стиралки»

На тройнике имеется кран для подключения стиральной машины к водопроводу и перекрытия подачи воды. При помощи данного элемента можно также выполнять подключение агрегата к сливному бачку унитаза.

Вариант подключения без водопровода

Способ подключения бытовой техники без водопровода достаточно сложно осуществить технически. К нему прибегают в тех случаях, когда в жилище не подаётся вода (к примеру, дома в сельской местности). Чтобы подключить «стиралку», используют следующие схемы:

  • подачу воды к агрегату из накопительного бака;
  • подключение к насосной станции;
  • закачку воды при помощи электродвигателя и помпы.

Самым простым и мало затратным вариантом является установка накопительного бака для хранения воды. Резервуар рекомендуется устанавливать на определённой высоте, чтобы создать достаточное давление воды, которая будет поступать в автомат.

Подключение автомата при помощи резервуара с электронасосом

Если в доме отсутствует водопровод, подключить бытовую технику можно при помощи насосной станции. Этот вариант считается более практичным, однако требует определённых вложений.

Домашняя насосная станция для водоснабжения

К водопроводу


Выберите место подключения. Это может быть:

  • место соединения трубы с гибким шлангом, ведущим к смесителю;
  • место соединения со шлангом, ведущим к бачку унитаза;
  • любое место на металлопластиковой трубе;
  • смеситель.

В первом и втором случаях нужно снять гибкий шланг, в третьем – разрезать трубу в выбранном месте. В последнем – смеситель снимают с трубы, подводящей холодную воду из водопровода.

Дальше все делается одинаково. Устанавливается тройник с краном. Два отверстия используются для труб и смесителя, которые уже были тут до подключения. Третье отверстие предназначено для шланга машинки, подающего воду.

Накручивание на такую резьбу идет туже, зато с соединения не будет капать вода.

Все соединения с резьбой нужно затянуть как можно туже гаечным или разводным ключом (тот же гаечный ключ, только его «челюсти» можно свести-развести для разных диаметров).

Замечание мастера: все краны и соединения продаются с необходимыми прокладками и кольцами. Следите, чтобы они не соскочили и не потерялись.

Подготовка — путь к успеху

Установка

Прежде чем подключить машинку автомат, необходимо осуществить несколько важных подготовительных работ. Для начала требуется подобрать идеальное месторасположение данного оборудования. В принципе ее установка может осуществляться в любом помещении, но преимущественно она находит свое место в ванной комнате или на кухне. При выборе для нее места следует учитывать несколько важных факторов:

Какое расстояние от ближайших инженерных коммуникаций

Обращаем внимание на электропроводку, канализацию и водопровод. Именно к этим коммуникациям стиральная машинка будет подключаться.
Будет ли она портить или украшать внешний вид помещения.
Имеется ли в выбранном месте ровная поверхность.
Удобным ли будет ее использование.

Схема подключения к коммуникациям

Обдумав все нюансы, приступаем к следующему этапу подготовки – демонтажу транспортировочных деталей. Это крайне важный шаг, ведь если проигнорировать его, то при запуске важные узлы машинки выйдут из строя, а вы не успеете сделать даже одной стирки. Как правило, необходимо удалить транспортировочные болты, деревянные брусья и скобы. Процесс демонтажа следует выполнять аккуратно, чтобы не навредить внешнему виду агрегата. Чтобы не допустить ошибок, стоит лишний раз ознакомиться с прилагающейся инструкцией от производителя.

Удалите транспортировочные болты

Ну и последний пункт подготовки, это выбор ровного места с хорошим покрытием. Поверхность пола должна быть:

  • прочной;
  • ровной горизонтальной;
  • устойчивой к агрессивным условиям эксплуатации.

Если выбранная поверхность не будет соответствовать этим параметрам, то важно провести подготовительные работы. Например, можно сделать новую цементно-песчаную стяжку, положить плитку и тому подобное

Самое главное, чтобы поверхность была идеально ровной, проверьте горизонтальность по уровню.

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

  • Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
  • Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
  • Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
  • Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

  1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
  2. Не скручивайте медные и алюминиевые провода.
  3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
  4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
  5. Используйте надежные розетки с керамической основой.

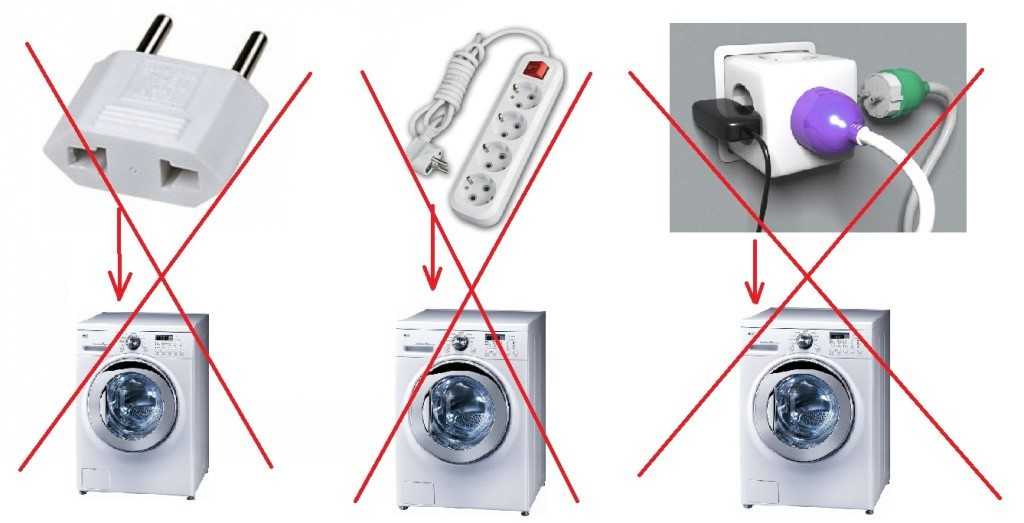

  6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
  7. Не соединяйте нулевой провод с проводом заземления.
  8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

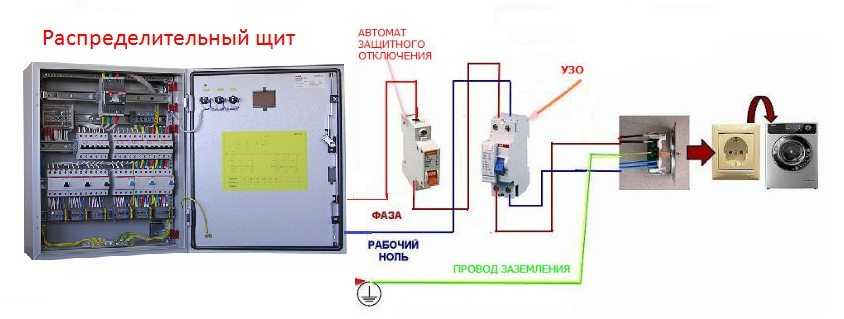

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.


Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.


Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.

Рекомендации мастеров по установке

Часто бывает, что установленная самостоятельно или мастером техника при отжиме начинает вибрировать. Это говорит о том, что монтаж произведен неправильно. Поэтому еще до покупки необходимо определиться с местом для машины, ознакомиться с рекомендациями специалистов по установке.

Профессиональные советы по монтажу стиральной машины, а также пошаговая инструкция помогут выполнить установку и подключение по всем правилам.

Совет #1 — подготавливаем условия для монтажа

Выбирая габаритные размеры, тип конструкции и технические характеристики модели, руководствуются не собственными пожеланиями, а возможностями помещения, в котором она будет стоять.


В просторной ванной проблем с установкой стиралки, как правило, не возникает. В целях экономии ее размещают как можно ближе к розетке, разводке водопровода и канализации

К необходимым условиям для работы стиральной машины относится близкое расположение розетки и воды. Это поможет избежать удлинения электрических кабелей и шлангов.

Обращают внимание и на удобство пользования, а также на эстетическую составляющую. Проблемы с размещением чаще всего возникают в малогабаритных квартирах

Совет #2 — выбираем оптимальное помещение

Большая часть пользователей при выборе места выбирает ванную комнату, как наиболее подходящую с точки зрения логики. Ведь именно здесь расположены водопроводные трубы и канализационный слив. К тому же процесс стирки будет скрыт от глаз.

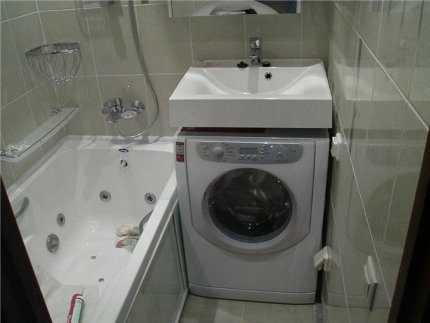

Стиральную машину можно разместить и в малогабаритной ванной комнате, предварительно определившись с размерами и местом. В данном случае для экономии пространства машину установили под раковиной

При выборе места для машинки обращают внимание на следующие моменты:

  • способность пола выдерживать вибрации;
  • возможность прокладки коммуникаций на удаленные расстояния;
  • в ходе замеров необходимо учитывать неровности на стенах;
  • пространство для установки машинки должно быть хотя бы на 1 см больше ее номинальных размеров.

Если места мало, а габариты машины велики, стоит подумать о размещении агрегата на кухне или в коридоре.

Совет #3 — важность правильного подключения

К вопросу правильного подсоединения стиралки к коммуникациям следует отнестись крайне внимательно. Далее рассмотрим более подробно этот процесс.

Подключение воды к машине

Машинная стирка, как любая другая, невозможна без воды. Водопровод должен отвечать двум основным требованиям: достаточное давление в трубах и чистая вода.

Если они не соблюдаются, устанавливают насос для повышения давления, а воду подвергают фильтрации. В трубу, подающую воду в машинку, встраивается кран для ее перекрытия. Таким образом, вероятность протечки становится минимальной.

Вопрос подачи электроэнергии

Стиральная машина – агрегат, обладающий большой мощностью. Жильцам старых квартир, в которых не менялась проводка, рекомендуется провести отдельный кабель, так как установленные много лет назад провода и розетки для подключения современной техники не подходят. Сечение кабеля должно отвечать предполагаемой нагрузке.


Розетку для подключения стиралки устанавливают с заземлением. Если речь идет о помещении с повышенной влажностью, например, ванной комнате, то желательно выбирать модели с защитной крышкой

Установку и подключение розетки с заземлением мы детально разобрали в этом материале.

Совет #4 — учитываем внешние факторы

Температура окружающей среды и тип напольного покрытия также следует брать во внимание при установке стиральной машинки

Качественный пол и напольное покрытие

К качеству пола требования предъявляются высокие. Он должен быть строго горизонтальным, твердым и ровным.

Покрытию пола придется выдерживать вибрации, создаваемые вращающимся барабаном. Если относительно качества возникают сомнения, в месте установки машинки необходимо его укрепить.

Температура окружающей среды

В отапливаемой квартире или доме техника находится в тепле. При длительном отключении отопления, которое нередко наблюдаются в загородных домах и в технических помещениях, оборудование оставлять нельзя.


Вода, остающаяся внутри машинки после стирки, обязательно замерзнет. Это повлечет за собой разрыв шланга или даже насоса и потребуется ремонт/замена

Этап #2 — подготовка к установке

Купленная машинка доставляется в квартиру в упакованном виде. Все вращающиеся детали фиксируются крепежными элементами (болтами, брусками, скобами), которые защищают устройство от случайных повреждений при транспортировке.

Перед началом установки важно убрать все крепежные элементы (болты, скобы, зажимы), которые защищают детали машинки во время перевозки

Привезенную стиралку следует освободить от коробки, после чего заняться удалением фиксирующих деталей:

  1. С задней стенки агрегата нужно снять скобы, которые устанавливаются для жесткости, необходимой для перевозки предметов бытовой техники. Подобные элементы также придерживают гибкие части конструкции, а именно шланг и электрический шнур.
  2. Вслед за этим необходимо удалить бруски, заложенные между баком и корпусом устройства. Для этого достаточно слегка наклонить стиралку вперед.
  3. Следует также снять болты, которые устанавливаются на передней части машины для фиксации барабана. В отверстия от удаленных элементов лучше немедленно вставить пластиковые заглушки (они обычно входят в комплектацию модели).

Высвобожденные крепежные детали нужно тщательно запаковать и убрать на хранение: они могут понадобиться при обращении в сервисную службу.

Подключение к сливу канализации

Эта задача не менее важная, чем предыдущая, и для ее решения также можно использовать разные способы реализации, перечислим их:

Использовать для отвода раковину умывальника или ванну. Для этой цели многие модели (например, AEG, Electrolux, Indesit (Индезит), Siemens, Занусси, Атлант и т.д.) комплектуются специальным шлангом «крючок», оборудованным креплениями. Если вы решили остановиться на таком варианте, следует учесть, что высота сливного отверстия шланга (по отношению к основанию машинки) должна быть не менее 40-60 см.

Видео по теме:

Заметим, что дешевле этого способа реализации слива ничего придумать невозможно.


Организация слива при помощи «крючка»

Слив в сифон. Такой вариант, в отличие от предыдущего, считается стационарным. Для его реализации потребуется приобретение такого модуля, как показан на рисунке.


Сифон для подключения

Обратите внимание, что отвод для подключения находится выше слива в канализацию, если их перепутать местами, то в машинку будет проникать грязная вода, что грозит многими неприятностями. Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины

В таких случаях нужно для слива использовать отдельный отвод канализации. Подключение напрямую к канализационной системе

Заметим, что при подключении машин, у которых бак большого объема (от 30 до 40 литров), сифон может не справиться с отводом воды и часть ее будет поступать в чашу раковины. В таких случаях нужно для слива использовать отдельный отвод канализации. Подключение напрямую к канализационной системе

Для правильного подсоединения в этом случае необходимо придерживаться определенных правил. Схема, представленная ниже, наглядно демонстрирует, как необходимо делать слив стиральной машинки при прямом подключении к канализации. Не стоит упрощать предложенный вариант, дешево – не значит правильно.


Схема подключения напрямую

При соблюдении указанных на схеме условий гарантируется, что ни грязная вода, ни неприятные запахи не попадут внутрь подключаемого оборудования, тем более что практически все современные модели имеют обратный клапан.

Порядок подключения машины-автомата

Чтобы запустить функционирование стирального устройства, необходимо подобрать оптимальное место для его размещения. Затем подготовить стиралку к проведению работ по подключению.

После этого останется корректно выполнить следующие шаги:

  • выровнять устройство, придав ему оптимальное положение;
  • подключить к водопроводу для забора воды, необходимой при стирке;
  • подсоединить к канализации для осуществления слива воды при реализации заданной программы (стирка, замачивание, полоскание, отжим);
  • подключить к электросети, чтобы обеспечить подачу электрического тока, приводящего в движение мотор агрегата.

Далее мы подробно рассмотрим все вышеперечисленные этапы.
