Глинистая почва обладает крайне низкой водопоглощающей способностью, что приводит к застаиванию влаги у основания дома и создает риск разрушения конструкции. Обустройство системы водоотвода требует точного инженерного расчета и понимания физики грунта, так как глина склонна к морозному пучению. Правильно выполненный дренаж фундамента на глине предотвращает подтопление подвалов и увеличивает срок службы бетонного основания в несколько раз. Стоимость материалов для качественной системы на средний дом начинается от 45 000 рублей, а работы занимают около 7–10 дней. Это ответственная задача, которую необходимо выполнить до финишной отделки цоколя и устройства отмостки.
Что нужно знать перед началом работ
Перед тем как сделать дренаж на глинистой почве, я всегда провожу оценку типа грунта. Глина бывает тяжелой, пылеватой или с примесями песка (суглинок), и от этого зависит шаг дренажных веток. Важно определить уровень грунтовых вод (УГВ) — если он выше подошвы фундамента, потребуется приточно-отводной дренаж повышенной мощности. Земляные работы на глине требуют физической выносливости, так как мокрый грунт очень тяжелый и липкий. Лучшее время для монтажа — ранняя осень или середина весны, когда почва еще не пересохла до состояния камня, но уже не представляет собой вязкое месиво. Приступать к работам следует сразу после гидроизоляции фундамента, чтобы не выполнять двойную работу по выемке грунта.
Необходимые материалы для системы

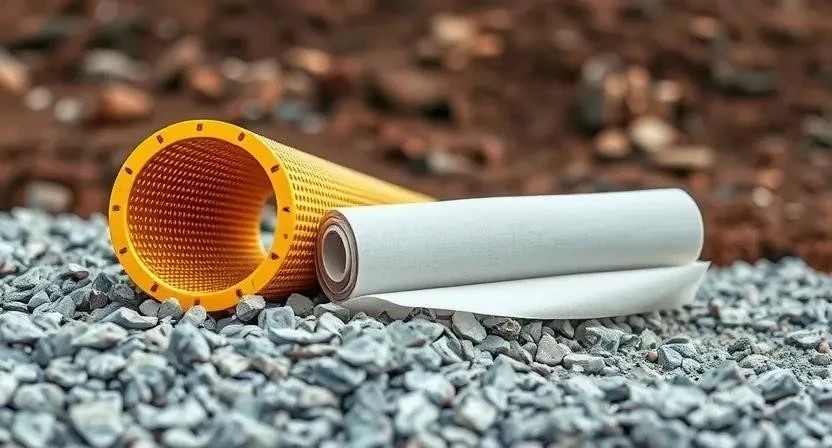

Для устройства надежного дренажа на глине я подбираю материалы с учетом их фильтрующей способности. Основой системы является дренажная труба для глины с перфорацией, которую обязательно нужно дополнить качественным фильтром. Геотекстиль для дренажа должен быть иглопробивным, плотностью 200–300 г/м², так как термоскрепленный материал на глине быстро заиливается. Щебень использую только гранитный или гравийный фракции 20–40 мм, известняковый не подходит — он со временем рассыпается и забивает отверстия в трубах.
Вам потребуются следующие материалы:
- Перфорированные дренажные трубы (диаметр 110 мм) в обмотке или без;
- Геотекстиль иглопробивной для разделения слоев;
- Гранитный щебень фракции 20–40 мм (основной фильтрующий слой);
- Крупнозернистый мытый песок для создания подушки;
- Смотровые дренажные колодцы (устанавливаются на каждом втором повороте);
- Соединительные муфты, тройники и уплотнительные кольца;
- Конечный сборный колодец или точка сброса воды;
- Битумная мастика для дополнительной гидроизоляции фундамента.
Таблица 1. Расход материалов на 1 погонный метр траншеи
| Материал | Расход на 1 м.п. | Цена за ед. (руб) | |
|---|---|---|---|
| Труба дренажная 110 мм | 1 метр | 180 | 180 |
| Геотекстиль (ширина 2м) | 2.5 кв.м. | 65 | 162 |
| Щебень гранитный 20-40 | 0.15 куб.м. | 2800 (за куб) | 420 |
| Песок строительный | 0.1 куб.м. | 900 (за куб) | 90 |
| Расходные детали (муфты) | 0.2 шт. | 250 | 50 |
Необходимые инструменты
Монтаж дренажной системы требует точного соблюдения уклонов, поэтому без измерительных приборов не обойтись. Я рекомендую использовать лазерный нивелир, так как обычный строительный уровень на больших дистанциях дает серьезную погрешность. Для копки траншей на большой глубине (ниже подошвы фундамента) часто выгоднее арендовать мини-экскаватор, чем нанимать бригаду с лопатами.
Список необходимых инструментов:
- Штыковая и совковая лопаты с усиленным черенком;
- Лазерный нивелир или гидроуровень;
- Рулетка 10–20 метров;
- Труборез или ножовка по металлу;
- Виброплита для послойного трамбования песка;
- Тачка строительная для перевозки грунта и щебня;
- Колышки и шнур для разметки.
Таблица 2. Инструменты и способы их получения
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Мини-экскаватор | Рытье глубоких траншей в тяжелой глине | Аренда (от 12 000 руб/смена) |
| Виброплита | Трамбование песчано-гравийной подушки | Аренда (от 1 500 руб/сутки) |
| Лазерный нивелир | Контроль уклона дренажной трубы | Покупка или аренда |
| Труборез | Ровный рез пластиковых труб | Покупка |
| Штыковая лопата | Выемка грунта и зачистка дна | Покупка |
Подготовка придомовой территории
Перед началом работ нужно полностью очистить периметр дома от строительного мусора, остатков пиломатериалов и поддонов. Организация мест для складирования грунта — критически важный момент: глина при намокании превращается в жижу, поэтому я всегда накрываю кучи вынутой земли пленкой. Если на участке уже есть отмостка, ее придется частично демонтировать или защитить листами фанеры, чтобы техника не повредила покрытие. Вынос мусора и лишнего грунта лучше производить сразу, не дожидаясь окончания монтажа, чтобы обеспечить свободный проезд тачки со щебнем.
Подготовка поверхности и разметка
Устройство пристенного дренажа начинается с разметки траншей. Они должны располагаться на расстоянии около 1–1.5 метров от фундамента. Глубина заложения дренажа на глине должна быть на 20–30 см ниже подошвы фундамента, чтобы эффективно перехватывать воду. При копке я обязательно соблюдаю уклон в сторону сборного колодца — он должен составлять 2–3 см на каждый погонный метр. Дно траншеи тщательно очищаю от крупных камней и корней деревьев, которые могут повредить геотекстиль. Проверка глубины нивелиром на этом этапе обязательна, так как исправить ошибку после засыпки щебня будет невозможно.
Пошаговая технология устройства дренажа

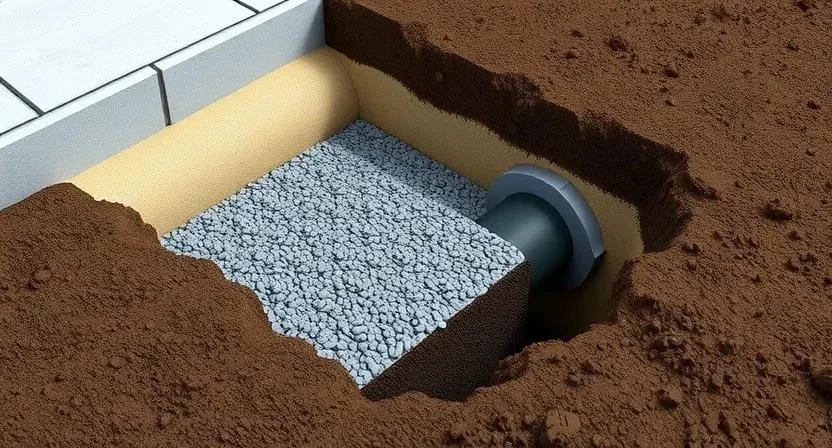

Технология устройства дренажа требует строгого соблюдения последовательности слоев. Глина не прощает ошибок: если забыть про фильтрующий слой, система забьется за один сезон. Я всегда контролирую каждый этап лично, особенно укладку трубы.
- Разметка и рытье траншей: Копаем канаву с учетом проектного уклона 2-3%. Ширина траншеи должна быть на 20 см шире диаметра трубы с каждой стороны.
- Устройство песчаной подушки: На дно насыпаем 10-15 см крупного песка, проливаем водой и тщательно трамбуем виброплитой.
- Укладка первого слоя геотекстиля: Расстилаем полотно так, чтобы края выходили на борта траншеи с запасом 40-50 см для последующего нахлеста.
- Засыпка фильтрующего слоя щебня: Насыпаем 10 см чистого гранитного щебня, формируя ровное основание под трубу.
- Укладка дренажных труб: Укладываем трубы перфорацией вниз. Соединяем их фитингами, проверяя уклон по всей длине.

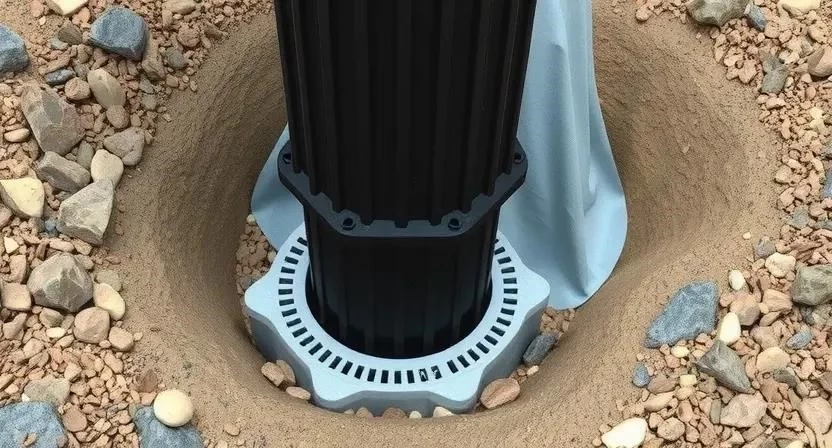

- Монтаж смотровых колодцев: Устанавливаем колодцы на углах здания. Это необходимо для будущей промывки системы.
- Обертывание системы щебнем и геотекстилем: Засыпаем трубу щебнем сверху еще на 20-30 см. Закрываем «пирог» краями геотекстиля внахлест.
- Засыпка верхнего слоя песка: Поверх геотекстиля насыпаем 10-15 см песка. Он служит дополнительным фильтром от глинистых частиц.
- Обратная засыпка грунтом: Возвращаем вынутый грунт, выполняя послойное трамбование через каждые 20 см.
- Устройство отмостки: После усадки грунта формируем защитную отмостку с гидроизоляционным слоем.
Таблица 3. Пошаговый план выполнения работ
| Этап | Время выполнения | Критический параметр |
|---|---|---|
| Земляные работы | 3-5 дней | Соблюдение уклона 2-3% |
| Подготовка основания | 1 день | Плотность трамбовки песка | 1-2 дня | Герметичность соединений |
| Засыпка и фильтрация | 1 день | Целостность геотекстиля |
| Обратная засыпка | 1-2 дня | Отсутствие пустот в грунте |
Когда я выполнял монтаж дренажной системы на одном из объектов в Подмосковье, мы столкнулись с очень вязкой глиной. Ошибка новичка здесь — пытаться уложить трубу прямо на глиняное дно. Я настоял на увеличении песчаной подушки до 20 см, что спасло систему от деформации при весеннем пучении грунта. Помните, что время высыхания основания после дождей на глине может достигать недели, поэтому старайтесь закрыть траншеи до начала ливней.
Важные нюансы при работе на глине
Соблюдение температурного режима важно при использовании пластиковых комплектующих: при температуре ниже -5°C трубы становятся хрупкими. Влажность глины при трамбовке должна быть оптимальной — слишком сухая глина не уплотняется, а слишком мокрая превращается в кашу. Я всегда проверяю совместимость материала трубы и геотекстиля. Для глинистых почв нельзя использовать трубы в кокосовой обмотке без дополнительного слоя щебня, так как волокна быстро забиваются мелкими частицами. Гидротехнические работы требуют внимания к деталям: даже небольшая дырка в геотекстиле приведет к заиливанию всей ветки через пару лет.
Частые ошибки новичков
Многие пытаются сэкономить и допускают критические просчеты, которые делают систему бесполезной. Я собрал список самых частых ошибок, которые встречал на практике:
- Недостаточный уклон труб: вода застаивается, и при морозе лед разрывает систему.
- Использование тонкого или тканого геотекстиля, который не пропускает воду.
- Применение известнякового щебня, который превращается в труху и цементирует дренаж.
- Игнорирование гидроизоляции стен фундамента (дренаж отводит воду, но не защищает бетон от капиллярного подсоса).
- Отсутствие смотровых колодцев: систему невозможно прочистить без раскопок.
- Укладка труб выше уровня подошвы фундамента.
- Засыпка траншеи родным глинистым грунтом без песчаного фильтра вокруг щебневого ядра.
Расчет стоимости дренажа
Расчет дренажа на глине включает стоимость материалов и трудозатраты. Если делать всё самостоятельно, можно сэкономить значительную сумму, так как услуги специализированных бригад стоят дорого из-за тяжелых условий работы в глине. В среднем, работа мастера составляет 50-70% от стоимости материалов.
Таблица 4. Расчет стоимости (для периметра 40 м)
| Статья расходов | Цена своими руками (руб) | Цена с мастером (руб) |
|---|---|---|
| Материалы (трубы, щебень, песок) | 48 000 | 48 000 |
| Аренда спецтехники (2 смены) | 24 000 | Включено в работу |
| Оплата работы бригады | 0 | 65 000 |
| Доставка материалов | 8 000 | 8 000 |
| 80 000 | 121 000 |
Мой опыт ремонта показывает, что экономия при самостоятельном монтаже составляет около 40 000 рублей. Однако я потратил на это два своих отпуска. Если ваше время стоит дороже, лучше нанять профи, но обязательно контролировать глубину заложения и качество щебня.
Уход за системой после завершения
Дренажная система требует регулярного обслуживания. Раз в год, обычно весной после схода снега, я открываю смотровые колодцы и проверяю уровень воды. Если заметен налет ила, систему нужно промыть водой под давлением через садовый шланг. Срок службы качественных полимерных материалов составляет более 50 лет, но только при условии правильной фильтрации. Эксплуатировать участок (высаживать газон, ставить легкие постройки) можно сразу после обратной засыпки и устройства отмостки. Помните о мерах безопасности: при работе в глубоких траншеях на глине всегда укрепляйте стенки щитами, так как возможны внезапные обвалы грунта.
Альтернативные варианты водоотвода
Если устройство пристенного дренажа невозможно по техническим причинам, можно рассмотреть альтернативы. Использование дренажных матов позволяет существенно уменьшить объем земляных работ, так как они заменяют толстый слой щебня. В некоторых случаях эффективнее работает ливневка, установленная на поверхности, если основная проблема — талые воды, а не высокий УГВ. Также существуют приточно-дренажные колодцы, которые собирают воду точечно. Однако для тяжелой глины классический трубный дренаж остается самым надежным решением.
FAQ: Часто задаваемые вопросы
Какая глубина дренажа нужна для глины?
Глубина должна быть на 20–30 см ниже подошвы фундамента. Обычно это от 1.2 до 2 метров в зависимости от проекта дома.
Можно ли использовать обычные канализационные трубы?
Нет, нужны специальные перфорированные трубы. Самостоятельное сверление отверстий в рыжих трубах часто приводит к их деформации под весом грунта.
Нужен ли геотекстиль обязательно?
Да, на глине это единственный способ защитить систему от заиливания. Без него щебень перемешается с глиной через 2-3 года.
Как рассчитать уклон трубы?
Оптимальный уклон — 2 см на 1 метр длины. Для этого я использую колышки с натянутой ниткой, выставленной по нивелиру.
Что делать, если уровень воды очень высокий?
В таком случае необходимо устанавливать принудительную откачку воды из сборного колодца с помощью дренажного насоса с поплавком.
Чем заменить щебень?
Полноценной замены нет. Можно использовать керамзит или гравий, но их фильтрующая способность ниже, а риск разрушения выше.
Как часто чистить дренаж?
Я рекомендую проводить ревизию колодцев раз в год и капитальную промывку системы раз в 5–7 лет.
Поможет ли дренаж от пучения грунта?
Да, отводя лишнюю влагу, дренаж делает глину менее подверженной расширению при замерзании, что спасает фундамент от трещин.
Я сам однажды совершил ошибку, решив сэкономить на промывке песка. В итоге мелкие пылеватые частицы забили геотекстиль за один паводок. Теперь я использую только мытый крупнозернистый песок и советую это всем владельцам домов на глинистых участках.
