Строительство на участках с выраженным перепадом высот требует особого подхода к устройству основания. Монтаж свай на склоне позволяет избежать масштабных и дорогостоящих земляных работ по выравниванию площадки. Установка фундамента на сложном рельефе обычно занимает от 2 до 4 рабочих дней. Применение данной технологии сокращает общие затраты на нулевой цикл примерно на 30–40% в сравнении с классической лентой. Правильный расчет несущей способности и выбор длины опор гарантируют стабильность здания даже при активном смещении верхних слоев почвы.
Ключевые аспекты перед началом работ
Оценка крутизны склона определяет выбор метода погружения опор и тип необходимой спецтехники. Я всегда начинаю с детального анализа почвы, чтобы выявить глубину залегания плотных слоев грунта. Для успешного выполнения задачи требуются навыки работы с геодезическим оборудованием и сварочным инвертором. Оптимальным временем для проведения работ считается сухой сезон, хотя винтовые опоры допускается монтировать и при отрицательных температурах. Предварительный расчет времени должен учитывать возможные сложности с подъездом техники к точкам забивки на крутом уклоне.
Материалы для свайного основания
Выбор конкретных элементов зависит от типа строения и характеристик грунта на участке. Для легких построек идеально подходят винтовые сваи, а для тяжелых каменных домов лучше использовать бетонные сваи на сложном рельефе. Важно предусмотреть запас по длине, так как перепад высот может потребовать заглубления на разную величину. Стальные элементы обязательно должны иметь качественное антикоррозийное покрытие для защиты от грунтовых вод.
Необходимый перечень материалов:
- Винтовые сваи разного диаметра (от 89 до 133 мм);
- Железобетонные опоры квадратного сечения;
- Стальные оголовки для крепления обвязки;
- Швеллер или двутавровая балка для металлического ростверка;
- Деревянный брус (лиственница или сосна) для легких конструкций;
- Пескобетон марки М300 для заполнения полостей труб;
- Анкерные болты и мощные саморезы;
- Битумная мастика или специализированная грунтовка;
- Арматурные стержни для усиления узлов примыкания.
Спецификация материалов и ориентировочные цены
| Материал | Расход на 1 м² | Единица измерения | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Свая винтовая 108/3000 | 0,25 шт. | шт. | 3 200 | 48 000 |
| Оголовок 200х200 | 0,25 шт. | шт. | 450 | 6 750 |
| Пескобетон М300 | 0,5 мешка | мешок 40 кг | 350 | 8 750 |
| Швеллер 16П | 1,2 м.п. | метр | 1 800 | 108 000 |
| Антикор мастика | 0,1 кг | кг | 250 | 1 250 |
Инструментарий для профессионального монтажа
Качественная установка свай под наклоном невозможна без точных измерительных приборов. Геодезическая разметка на неровном участке требует использования нивелира для фиксации единой горизонтальной плоскости. Для завинчивания опор можно применять ручные приспособления, но на сложных грунтах я рекомендую арендовать малогабаритную установку или использовать мощный электрический гайковерт с адаптером.
Список обязательных инструментов:
- Оптический или лазерный нивелир с треногой;
- Строительный магнитный уровень длиной 1,5–2 метра;
- Рулетка стальная (30 метров);
- Угловая шлифовальная машина (болгарка) с алмазными дисками;
- Сварочный аппарат инверторного типа;
- Кувалда и ломы для предварительной подготовки лунок;
- Маркеры по металлу или яркая краска в баллончиках.
| Инструмент | Назначение | Статус | Цена аренды/покупки (руб.) |
|---|---|---|---|
| Нивелир оптический | Вынос осей и контроль горизонта | Обязательно | 1 500 / день |
| Сваезабивная машина | Погружение ЖБ свай | Для бетона | 25 000 / смена |
| Бензобур | Лидерное бурение под сваи | Желательно | 2 000 / день |
| Сварочный инвертор | Приварка оголовков и обвязки | Обязательно | 8 000 (покупка) |
| УШМ (болгарка) | Обрезка опор в уровень | Обязательно | 5 000 (покупка) |
Подготовка площадки и организация доступа
Перед началом работ необходимо полностью очистить склон от кустарников, деревьев и высокой травы. Крупные валуны в пятне застройки следует удалить, так как они могут отклонить сваю при погружении. Я всегда заранее продумываю пути подъезда техники, особенно если планируется использование тяжелой установки для забивки. Важно организовать временную систему водоотведения, чтобы дождевые потоки не размывали грунт вокруг свежеустановленных опор. Если рядом находятся строения соседей, их нужно защитить от возможного смещения почвы при вибрационных нагрузках.

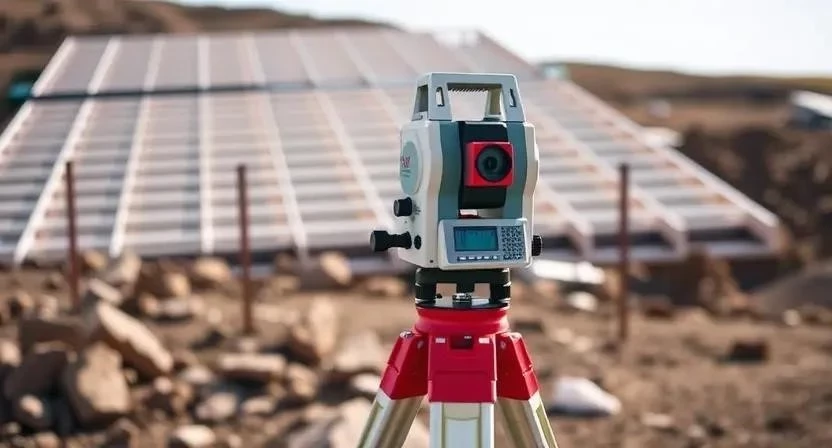

Геодезическая подготовка поверхности
Разметка на перепаде высот — самый ответственный этап, требующий предельной внимательности. Я сначала устанавливаю реперную точку в самой высокой части склона и от нее веду все расчеты. Вынос осей фундамента производится с помощью шнуров, натянутых на обноску, расположенную за пределами зоны работ. Вертикальность будущих свай проверяется в двух плоскостях, чтобы исключить боковое смещение под нагрузкой. В местах с рыхлым верхним слоем я практикую локальное укрепление почвы путем подсыпки щебня или использования геотекстиля.
Приведу пример из личного опыта: когда я монтировал фундамент на склоне в 20 градусов, главной проблемой стала доставка длинных опор к пятну застройки. Пришлось сооружать временный настил, чтобы техника не сползала вниз. Этот случай научил меня, что на сложном рельефе логистика занимает до 30% всего времени работ.
Технология монтажа свай на перепаде высот: пошагово
Соблюдение последовательности действий критически важно для обеспечения жесткости всей конструкции. Технология монтажа свай на перепаде высот подразумевает использование опор разной длины, чтобы достичь несущего пласта грунта ниже точки промерзания.
- Разметка свайного поля: установка колышков в точках забивки с учетом уклона (4–6 часов).
- Подбор длины опор: расчет глубины погружения для каждой точки индивидуально (2 часа).
- Монтаж первой опорной сваи: установка в самой высокой точке участка (1,5 часа).
- Погружение остальных свай: завинчивание или забивка по периметру и внутри контура (1–2 дня).
- Контроль вертикальности: проверка каждой опоры магнитным уровнем в процессе погружения (постоянно).
- Нивелирование: отметка единого горизонтального уровня на всех стволах (3 часа).
- Обрезка излишков: удаление технологических отверстий и выравнивание верхушек болгаркой (4–5 часов).
- Бетонирование: заполнение полости стальных труб раствором для защиты от коррозии (4 часа).
- Установка оголовков: приварка металлических площадок к верхушкам свай (5 часов).
- Монтаж ростверка: обвязка свай швеллером или брусом для распределения веса (1–2 дня).
- Сварочные работы: окончательная фиксация всех элементов обвязки (6 часов).
- Гидроизоляция: обработка сварных швов и мест примыкания мастикой (3 часа).
- Финальная проверка: контроль жесткости и отсутствия люфтов (1 час).
План-график выполнения работ
| Этап работ | Продолжительность | Особенности этапа |
|---|---|---|
| Геодезия и разметка | 1 день | Использование лазерного нивелира |
| Погружение опор | 1-2 дня | Контроль крутящего момента |
| Обрезка и бетонирование | 0,5 дня | Соблюдение горизонтальной плоскости |
| Сварка и обвязка | 1 день | Усиление диагональными связями |
| Защитная обработка | 0,5 дня | Двухслойное нанесение мастики |
Важные нюансы и технологические тонкости
Температура и влажность напрямую влияют на состояние грунта в момент проведения работ. В дождливую погоду несущая способность верхних слоев снижается, что может привести к отклонению сваи от вертикали. Если используется бетонирование полости, время застывания раствора до начала монтажа обвязки должно составлять не менее 24 часов. Особое внимание я уделяю совместимости материалов: между стальным оголовком и деревянным брусом обязательно прокладываю слой гидроизоляции. При расчете нагрузки на каждую опору нужно учитывать не только вес дома, но и боковое давление грунта, возникающее из-за уклона.
Распространенные ошибки новичков
Наиболее опасной ошибкой является установка свай слишком короткой длины, которые не достигают плотных слоев грунта. В результате пучение грунта зимой может просто вытолкнуть опору вверх. Неправильная обвязка без учета диагональных связей на высоких участках приводит к раскачиванию фундамента. Я однажды видел, как сэкономили на качестве металла, и через два года сваи начали деформироваться под весом кровли. Отсутствие постоянной проверки вертикальности в процессе завинчивания делает невозможным качественный монтаж ростверка.
Еще один пример из практики: на одном объекте мы не учли пучение грунта в низине склона, и весной одну из угловых свай выдавило на 5 сантиметров. Пришлось проводить усиление с помощью анкеровки и дополнительных диагональных связей. С тех пор я всегда закладываю запас по глубине погружения минимум в 500 мм ниже уровня промерзания.
Экономическое обоснование и расчет стоимости
Стоимость свайного фундамента на рельефе складывается из цены материалов, логистики и сложности монтажа. Самостоятельное выполнение работ позволяет сэкономить на оплате труда бригады, но требует аренды дорогостоящего инструмента. При найме специалистов вы получаете гарантию на выполненные работы и высокую скорость реализации проекта.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (12 свай) | 45 000 | 45 000 | 0 |
| Аренда инструмента / Работа | 15 000 | 40 000 | 25 000 |
| Доставка и логистика | 7 000 | 7 000 | 0 |
| Расходные материалы | 5 000 | 3 000 | -2 000 |
| 72 000 | 95 000 | 23 000 |
Уход за фундаментом после завершения
Мониторинг осадки фундамента в первый год эксплуатации — обязательная процедура. Я рекомендую раз в сезон осматривать состояние антикоррозийного покрытия в зоне выхода сваи из земли. Защита металла от коррозии должна обновляться каждые 5–7 лет, особенно если участок характеризуется высокой влажностью. Эксплуатацию здания можно начинать сразу после завершения обвязки, так как свайный фундамент не требует длительного времени на усадку. Регулярная проверка состояния болтовых соединений и сварных швов ростверка позволит вовремя заметить возможные деформации.
Альтернативные варианты для склона
Помимо свай, существуют и другие способы строительства на рельефе. Опорная плита на склоне требует возведения мощных подпорных стен и перемещения сотен кубометров грунта, что крайне дорого. Столбчатый фундамент дешевле, но он неустойчив к горизонтальным смещениям почвы. Ленточный фундамент с переменной глубиной заложения (ступенчатый) надежен, но его возведение растягивается на месяцы из-за необходимости набора прочности бетоном. Свайная технология остается оптимальной по соотношению цены, скорости и надежности для большинства частных домов.
Я однажды сэкономил на антикоррозийном покрытии при монтаже вспомогательной постройки, и через два года мне пришлось откапывать опоры для восстановления защитного слоя. С тех пор я использую только заводские сваи с горячим цинкованием или наношу эпоксидную грунтовку в три слоя. Это значительно продлевает срок службы конструкции в агрессивной среде.
Ответы на популярные вопросы (FAQ)
- Можно ли ставить винтовые сваи на очень крутой склон? Да, технология позволяет работать на уклонах до 45 градусов, но потребуется обязательное усиление свайного куста диагональными связями из профильной трубы.
- Какая минимальная глубина заложения свай на рельефе? Опора должна войти в плотный грунт ниже уровня промерзания минимум на 0,5 метра, обычно это 2–2,5 метра от поверхности.
- Нужно ли делать подпорную стенку при свайном фундаменте? На стабильных грунтах это не обязательно, но при угрозе оползня подпорная стенка поможет защитить основание от давления верхних слоев.
- Как избежать сползания свай вниз по склону? Для этого используется анкеровка в глубокие слои грунта и объединение всех опор в единую жесткую систему с помощью металлического ростверка.
- Чем лучше обвязывать сваи на склоне? Для компенсации боковых нагрузок лучше всего подходит стальной швеллер, приваренный к оголовкам.
- Как рассчитать количество свай для сложного рельефа? Количество опор зависит от веса дома и несущей способности грунта; шаг между ними обычно составляет от 1,5 до 2,5 метров.
- Требуется ли дополнительное бетонирование полости сваи? Да, это вытесняет воздух и предотвращает внутреннюю коррозию стальной трубы.
- Можно ли перенести сваи после установки? Нет, выкручивание и повторное завинчивание сваи в ту же точку недопустимо, так как нарушается структура грунта.
Меры безопасности при работе
Работа на склоне сопряжена с повышенным риском травматизма. Все участники процесса обязаны использовать средства индивидуальной защиты: перчатки, строительные каски и защитные очки при резке металла. При использовании электроинструмента необходимо обеспечить надежное заземление и защиту кабелей от повреждений. Работа на высоте (при монтаже высоких оголовков) должна проводиться с использованием устойчивых лесов или страховочных поясов. Запрещается находиться ниже по склону от работающей тяжелой техники или незакрепленных материалов.
