Видео про регулировку доводчика двери своими руками

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

• от конструкции двери;
• от ее массы;
• от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

• механизм может поломаться;
• корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

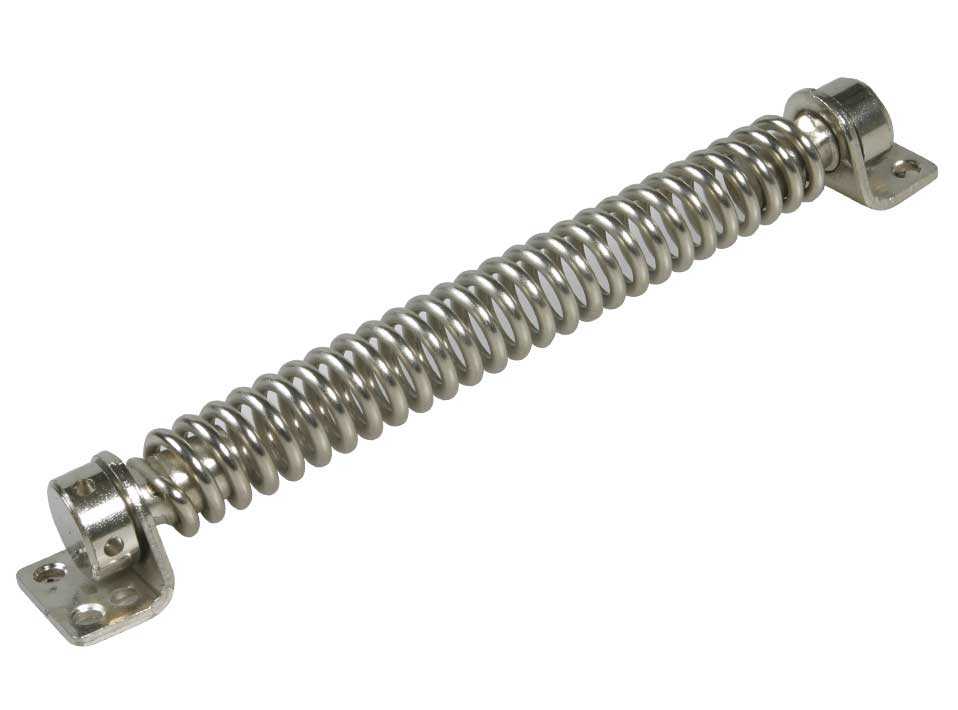

Пружинный дверной доводчик

Использование пружины – простой вариант доводчика. Здесь есть некоторые факторы, которые будут влиять на мягкость открытия, закрытия двери. Это: длина пружины, жесткость. Пружина должна иметь эффект замедления при движении, спокойно притягивать дверь.

Схема устройства пружинного доводчика

Фиксируется пружина возле петель. Один конец требуется закрепить на коробке, а другой на полотне.

Вариант конструкции пружинного доводчика

Доводчик, сделанный из пружины своими руками, работает по принципу – при открытии двери она не дает сделать резких движений, а при закрытии пружина притягивает дверь к своему основанию.
В видео показан принцип работы пружинного дверного доводчика.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

https://youtube.com/watch?v=—O7O-mnV1U

Коротко о главном

Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.

Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.

Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.


Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Полезные советы по использованию доводчиков

При эксплуатации таких приспособлений необходимо учитывать следующее:

• Категорически нельзя пользоваться доводчиком в качестве ограничителя, предотвращающего максимальное открытие двери, поскольку в таком случае рычажный механизм достаточно быстро выйдет из строя. Для этой задачи лучше прибегать к использованию амортизирующих дверных упоров, монтаж которых осуществляется на полу или стене. В качестве исключения выступают некоторые приспособления со слайдерным размещением рычага – в направляющем желобе бывает можно совершать установку ограничителя предельного открывания.
• Следует избегать прикладывания усилий вручную для повышения скорости закрытия двери, поскольку из-за этого произойдет быстрое изнашивание механизма.
• Доводчик будет функционировать должным образом, если у дверной конструкции отсутствуют недочеты. Помимо этого перед установкой необходимо удостовериться, что петли не провисают и хорошо закреплены, замки и защелки верно подогнаны, а полотно не перекошено. За всем этим следует регулярно наблюдать в ходе эксплуатации.
• Дверь с наличием доводчика запрещено фиксировать в открытом положении посредством расположенных на пути полотна предметов с крупным весом и совершать привязывание к установленным на нем ручкам. Если имеется потребность на протяжении продолжительного периода времени удерживать вход в таком состоянии, то нужно выполнить отсоединение рычажной системы.
• Если устройство требуется установить на улице, то необходимо обезопасить его от попадания на поверхность прямых лучей солнца и осадков. Эксплуатируемые в таких условиях доводчики нуждаются в двух разовом сезонном регулировании.
• Нельзя висеть на дверях, позволять кататься на них детям, вешать на ручки тяжелый груз.
• Не менее раза в год нужно осуществлять смазывание шарнирных узлов рычажного механизма с использованием консистентной смазки.

После выяснения как установить доводчик на входную дверь удастся правильно совершить его монтаж своими руками, а благодаря соблюдению советов по эксплуатации приспособление сумеет прослужить на протяжении заявленного производителем времени без поломок.

Видео:

https://youtube.com/watch?v=Uf2WET0wTu8

Вас может заинтересовать:

Как выбрать уплотнитель для входной металлической двери: нюансы выбора качественного материала

Как сделать оконные откосы из гипсокартона качественно своими руками

Как утеплить откосы пластиковых окон своими руками должным образом

Выбор вариантов установки доводчика

Понимая специфику монтажа, можно определить, какой вид доводчика подойдёт именно к вашей двери и разобраться, какой тип монтажа должен быть применён к выбранному варианту.

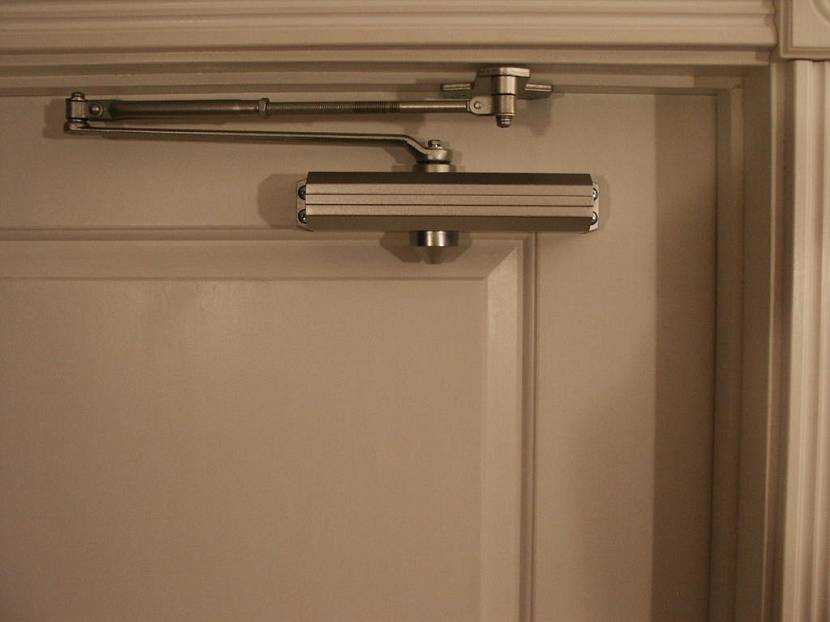

Стандартная установка

Большинство доводчиков устанавливается именно по этой схеме. Она рекомендована для устройства на внутренних межкомнатных дверях. Прибор закрепляется снаружи помещения. Корпус монтируется на полотне двери, рычаг – на верхнем косяке. Дверь при этом открывается «на себя». Если дверь находится в закрытом положении, рычаг стоит под углом 900 к дверному полотну.

Стандартная установкаИсточник www.joblogic.com

Преимущества: максимально возможный угол открывания двери, 100% номинальная мощность в работе.

Недостатки: невозможность устройства для стеклянных дверей, не эстетичность выступающего рычага.

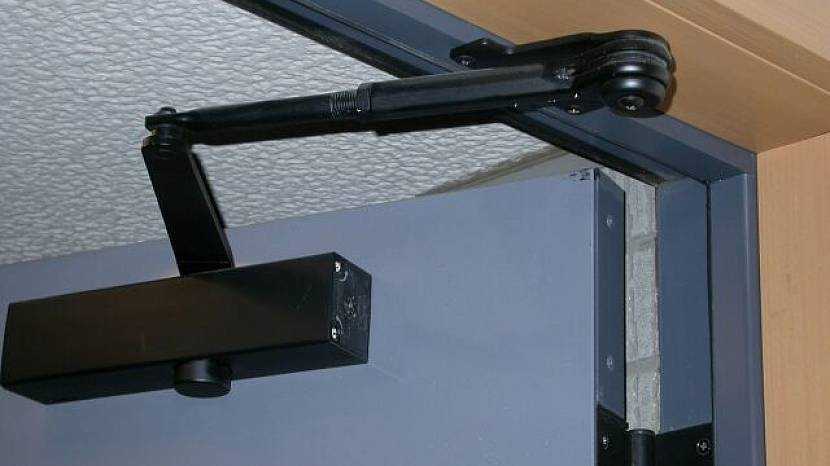

Стандартная верхняя установка

С точки зрения монтажа является полной противоположностью стандартной установке. Выглядит конструкция как перевернутая система. Здесь корпус прибора крепят на дверном косяке, а рычаг непосредственно на полотне. Монтируется устройство внутри помещения. Дверь будет открываться «от себя». Такой способ хорош, если производится установка доводчика на металлическую дверь входных ворот. Для межкомнатных дверей такой вариант используют в случае невозможности реализации первого.

Доводчик на металлической двериИсточник simpalsmedia.com

Преимущества: мощность близка к максимальной (потери около 5-10 % относительно стандартной установки), большой угол открывания, подходит для облегчённых дверных полотен.

Недостатки: не эстетичность выступающего рычага, нужны высокие потолки (расстояние от потока до верха проёма должно быть достаточным для возможности крепления корпуса).


Нестандартная установка (параллельная)

В случае если нет возможности осуществить стандартную установку, прибегают к нестандартной схеме монтажа. Доводчик закрепляется внутри помещения. В этом случае дверь открывают «от себя». Корпус прибора закрепляют на дверном полотне, а рычаг через кронштейн к верхнему косяку. При закрывании рычаг складывается и оказывается параллельно дверям.

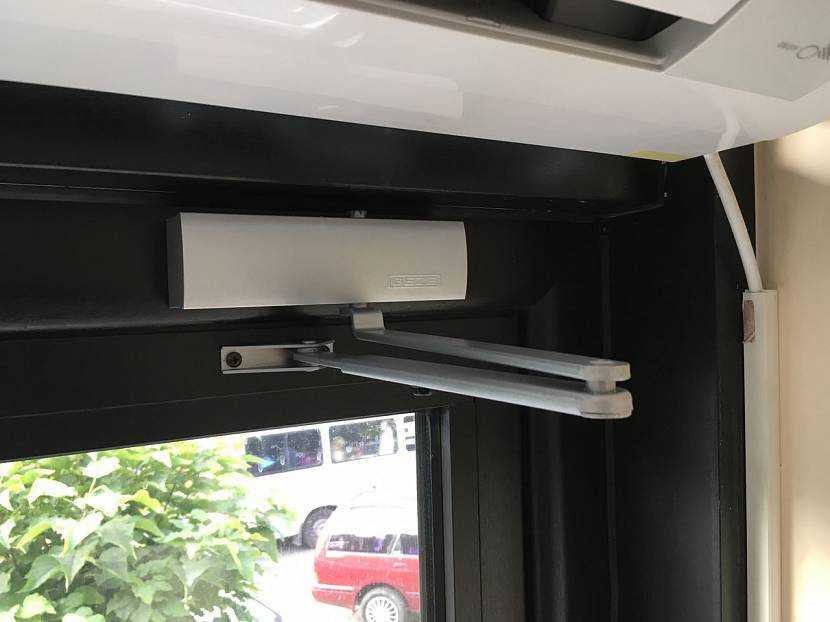

Рычаг параллельно дверям Источник diy.obi.ru

Такой монтаж рекомендуется выполнять в общественных помещениях, но может быть применён и в жилых домах. Например, если боковая стена препятствует размещению рычага на косяке, можно прибегнуть к нестандартной установке с применением кронштейна. Также при наличии двух дверей в одном проёме, такая установка придётся весьма кстати.

• Преимущества: аккуратный вид, широкие возможности монтажа.
• Недостатки: мощность устройства на 20-30% меньше, чем при стандартной установке, угол открывания меньше, сложный монтаж (необходимость применения кронштейна или пластины).

В случае, если дверной проём имеет значительную ширину и нет возможности установки кронштейна, используют монтажные уголки. Если не получается установить корпус на раму (резные стекла, полотно с различной резьбой), монтируют специальную пластину, на которую и закрепляют конструкцию.


Пример крепления доводчика на пластинеИсточник yaris124.ru

Какими бывают доводчики?

Существует всего два варианта:

• Кулачковый. Работа происходит посредством «кулачка» внутри механизма – он перемещается с помощью роликов и надавливает на рабочую пружину. Обеспечивается плавное закрывание и отлично справляется с работой на легковесных дверях.
• Зубчатый – этот тип встречается чаще, работает в нем шестеренка, с помощью которой происходит передача энергии пружине. Использовать можно даже для тяжелых дверей, на которых установлен кодовый замок.

По способу установки доводчики тоже подразделяются, здесь деление происходит на три типа:

Напольный – из названия понятно, что регулировка движений дверного полотна происходит снизу. Такой механизм нужно планировать заранее и устанавливать еще при ремонте, они в основном встречаются на входах в офисные здания и общественные места.

Фото с сайта ctcbentone.ru

• Накладной – самый распространенный вариант, установить можно в любой момент, так как монтируется сверху на саму дверь и дверную коробку, именно их используют в быту для обычных дверей.
• Скрытый – эти вставляются в петли, самый наиболее редко встречающийся тип доводчика.

Регулировка

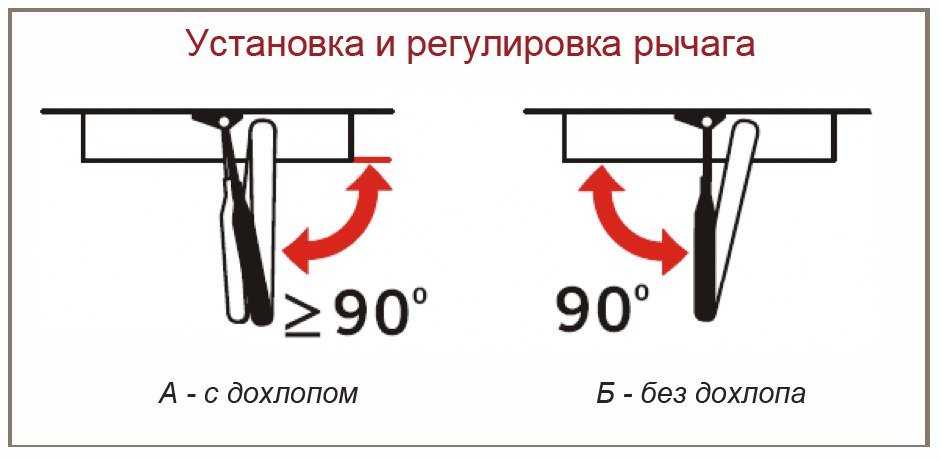

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

• Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
• Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
• Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

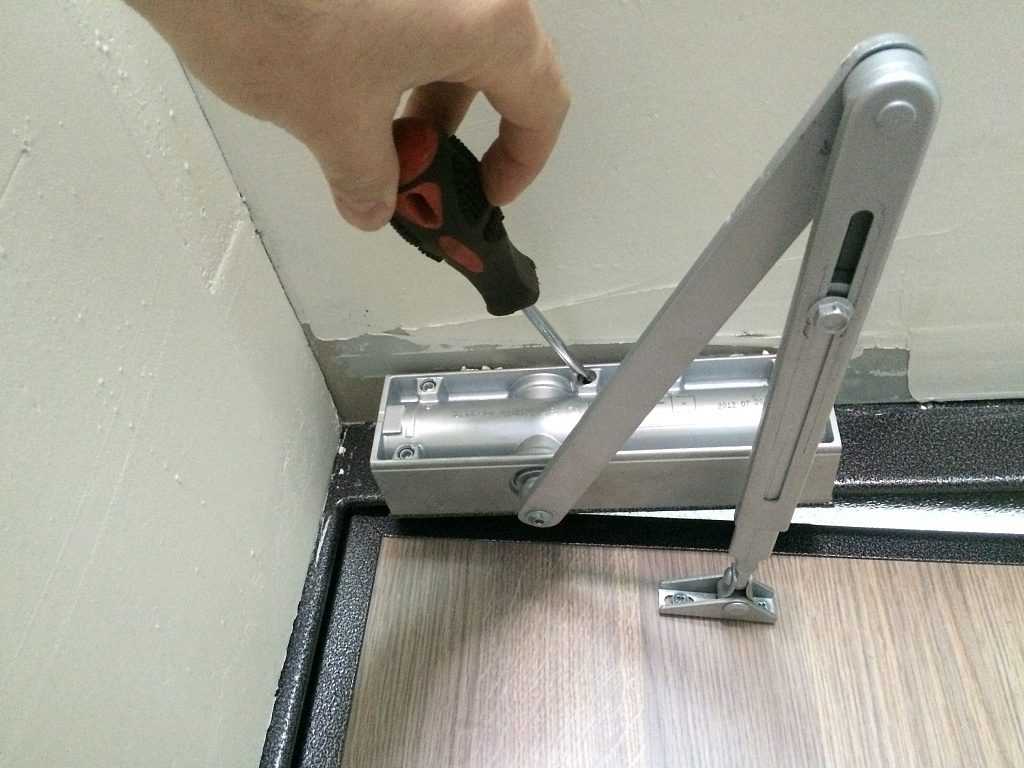

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Сила закрывания полотна

• Класс EN1-EN7;
• Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

Пружинная конструкция – это уже устаревший вариант.

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

Кулачковый – универсальный вариант.

Дополнительные опции

1. Демпфер открытия двери – применяется для наружных полотен;
2. Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
3. Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
4. Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

• в дверном полотне;
• в раме;
• в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

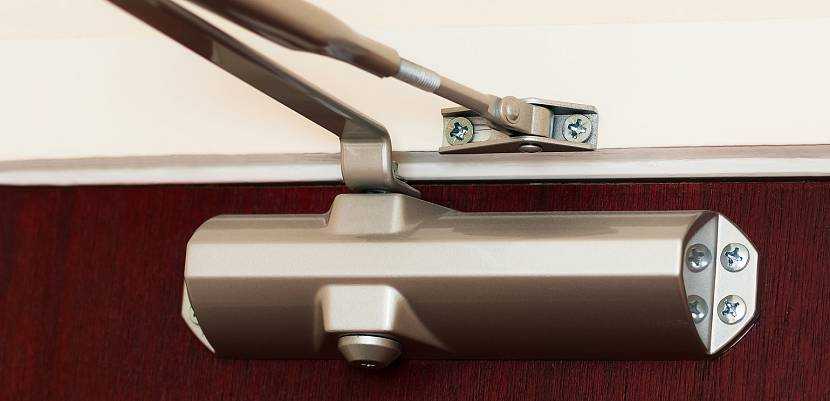

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

• Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
• Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
• Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
• Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
• Выполнить фиксацию корпуса.
• Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
• Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

• Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
• Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
• Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
• Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
• Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Инструкция по настройке дверного доводчика своими руками

Для регулировки устройства необязательно приглашать мастера. Достаточно только располагать минимальным набором инструмента и определенные навыки. Вся процедура займет минимальное количество времени и даст возможность достигнуть требуемого результата, придерживаясь ниже перечисляемых шагов.

• Прежде чем приступить к самой процедуре, помните о том, что главное – это не переусердствовать с регулировочными клапанами (винтами). Приемлемо произвести только 2 оборота, затем могут появиться сложности. Находящееся в резервуаре под давлением масло может вылиться, и гидравлическая система доводчика в итоге утратит свою работоспособность.
• Для регулировки скорости закрывания полотна двери необходимо усвоить только одну тенденцию – закручивая клапан по направлению часовой стрелки, она будет понемногу снижаться. Если же производить действие в обратном направлении, скорость закрытия будет повышаться.

• У проблемы, сопряженной с тем, что только один человек сможет успеть пройти, имеется решение. Поскольку имеется третий клапан, регулировка которого может обеспечить двери неподвижное положение на определенное время. Следовательно, даже группе людей удастся свободно зайти в помещение.
• Такая проблема, как недостаток усилия для полного закрытия полотна двери устраняется посредством регулировки клапанов, ответственных за скорость закрытия.

Ключевой проблемой при регулировании доводчика может оказаться подбор идеального решения. Основной задачей является закрытие двери до конца, чтобы не оставались щели. Необходимо правильно подобрать идеальное время, которое полотно двери может пребывать в открытом состоянии. Требуется также сделать возможным бесшумное закрывание, неприемлемы жесткие удары о дверной короб. Это может спровоцировать причинение вреда полотну. А худшим вариантом может стать потеря работоспособности механизмами, отвечающими за исправную работу.

Как отрегулировать по силе закрывания, чтобы дверь не хлопала?

Для самостоятельной настройки вам понадобится отвертка с плоским концом либо имбусовый ключ. Дверь открывается до конца, закрепляются специальные клапана, размещенные с торца устройства. Полная фиксация производится при закрытом полотне двери. Изменяя степень затяжения клапанов, можно настроить дверь до предельно комфортного закрывания. Клапан под номером 1 несет ответственность за силу закрытия двери.

Если до конца открытая дверь чересчур стремительно закрывается вначале, клапан необходимо закрутить, а если медленно и необходимо увеличить скорость – напротив, открутить. Клапан под номером 2 несет ответственность за скорость полного закрытия дверного полотна (захлоп). Отдельные модификации обладают третьим клапаном, который настраивает все усилия функционирования доводчика. При грамотной настройке дверное полотно движется мягко, без рывков. Результатом правильного монтажа и грамотной настрой доводчика станет продолжительный срок службы.

Как ослабить открытие?

Довольно часто доводчику требуется дополнительная настройка. Если туго работает механизм, а в процессе открывания двери требуется прилагать усилия – необходимо отпустить клапана, дверь начнет функционировать мягко. Клапана могут размещаться с торца либо на лицевой стороне, все зависит от модификации устройства. Выяснить местоположение клапанов можно, посмотрев в руководстве, где изготовитель указывает местоположение всех составляющих и элементов механизма довода двери.

Положение открыто

Временами возникает потребность в открытой двери в течение сравнительно продолжительного периода времени. Стоит разобраться, как произвести регулировку приспособления, чтобы двери не закрывались, а пребывали в открытом состоянии. Во многих модификациях доводчиков для этого имеется вспомогательная опция hold open. Чтобы осуществить его настройку на данный режим, нужно распахнуть дверь приблизительно на 90 градусов, а потом затянуть специализированный фиксатор. После подобных немудреных действий появится возможность оставлять дверное полотно открытым при раскрывании его на настроенный градус. В устройстве приведется в действие специальный фиксатор и будет сдерживать дверь в данной позиции, сколько понадобится. При потребности затворить дверь необходимо просто потянуть ее на себя, и она снимется с фиксатора. Если же раскрыть дверь не до предела, она будет двигаться таким же образом, как и всегда, без остановки.
