Водяной теплый пол без стяжки на деревянный пол своими руками

Установка отопления в деревянном доме часто упирается в невозможность залить тяжелый бетон. Водяной теплый пол без стяжки на деревянный пол решает эту проблему, сохраняя легкость конструкции. Монтаж системы занимает от 1 до 3 дней в зависимости от площади комнаты. Стоимость материалов начинается от 1500 рублей за квадратный метр. Такая система требует базовых знаний сантехники, но вполне доступна для самостоятельного исполнения.

Подготовительные размышления и оценка

Сложность работ я бы оценил как среднюю. Вам не нужно работать с бетоном, но придется аккуратно развести контуры труб и настроить коллектор. Главное — иметь базовые навыки работы с фитингами и понимать, как работает циркуляция теплоносителя. Оптимально проводить монтаж в любое время года, так как «сухой» способ не зависит от температуры высыхания раствора. Я рекомендую закладывать на процесс чуть больше времени, чем указано в сметах, чтобы спокойно провести опрессовку системы.

Комплектация системы

Для качественного результата важно подобрать совместимые компоненты. Я всегда выбираю трубу из сшитого полиэтилена, так как она меньше подвержена линейному расширению при нагреве. Основной акцент стоит сделать на теплоизоляции, иначе греть будете не ноги, а перекрытие и улицу.

• Труба из сшитого полиэтилена (диаметр 16 мм) — основной теплоноситель.
• Экструдированный пенополистирол (Пеноплэкс) — базовый утеплитель.
• Фольгированный изолятор (Пенофол) — отражающий слой для распределения тепла.

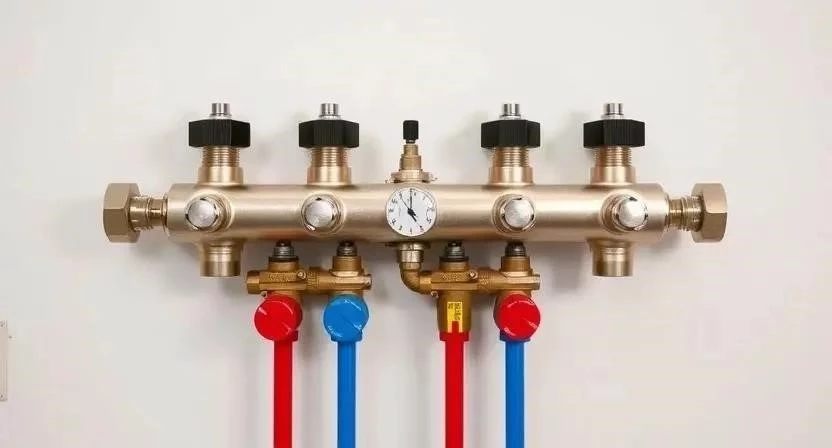

• Коллекторный узел с расходомерами — управление потоками в каждой комнате.
• Фитинги и соединители — герметизация стыков.
• Крепежные элементы или специальные маты — фиксация трубы.
• Циркуляционный насос — принудительное движение воды.
• Смесительный узел — снижение температуры воды для пола.

Расход материалов рассчитывается исходя из шага укладки. Обычно я беру запас 10% на подрезку и изгибы.

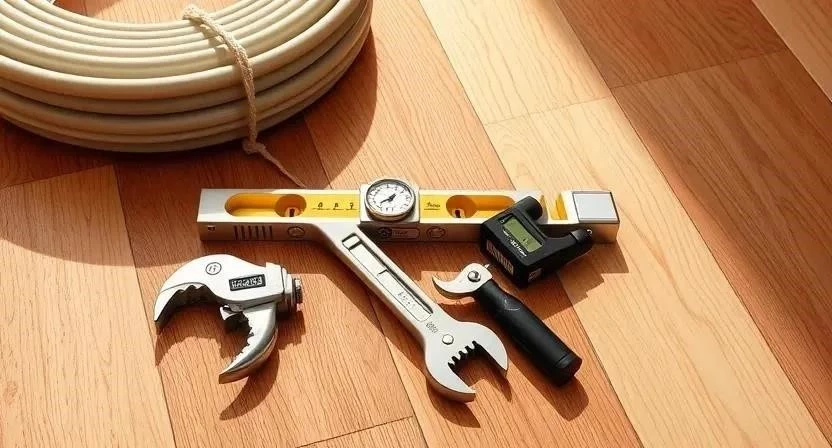

Технический арсенал мастера

Инструменты должны быть точными, особенно при работе с пластиковыми трубами. Я использую профессиональный труборез, потому что обычные ножницы могут оставить заусенцы, что приведет к протечке в будущем. Если бюджет ограничен, часть оборудования можно взять в аренду в строительных центрах.

• Труборез — для идеально ровного среза трубы.
• Разводной ключ — затяжка фитингов и сборка коллектора.
• Строительный уровень — проверка ровности основания.
• Шуруповерт с набором бит — монтаж утеплителя и крепежа.
• Строительный нож — подрезка фольги и утеплителя.
• Рулетка и маркер — точная разметка контуров.
• Опрессовочный насос — проверка системы давлением.

Организация рабочего пространства

Сначала нужно полностью освободить комнату от мебели и мелких вещей. Я рекомендую вынести весь строительный мусор заранее, чтобы он не мешал раскладке труб. Стены желательно прикрыть пленкой, если планируется работа с грунтовками. Особое внимание уделите доступу к месту, где будет стоять котел и коллекторный узел — там должно быть достаточно места для маневров и последующего обслуживания.

Приведение основания в порядок

Деревянный пол часто имеет перепады высот и неприятные скрипы. Сначала я проверяю ровность основания уровнем: если перепад более 5 мм на 2 метра, доски нужно подшлифовать или выровнять. Все скрипучие места фиксирую саморезами, чтобы после укладки пола не слышать «стонов» дома. Очищаю поверхность от пыли строительным пылесосом. Для защиты дерева от влаги наношу гидроизоляционную мастику или специальную грунтовку валиком в два слоя с интервалом 2 часа, причем второй слой прохожу перпендикулярно первому. Это создаст барьер и предотвратит гниение лаг.

Технология монтажа по этапам

Процесс требует строгого соблюдения последовательности. Я заметил, что если пропустить хотя бы один этап подготовки, теплопотери вырастают на 20-30%.

1. Укладка теплоизоляции (3-5 часов). Раскладываю плиты Пеноплэкса вразбежку, плотно прижимая их друг к другу. Фиксирую листы к основанию дюбелями или специальным клеем.

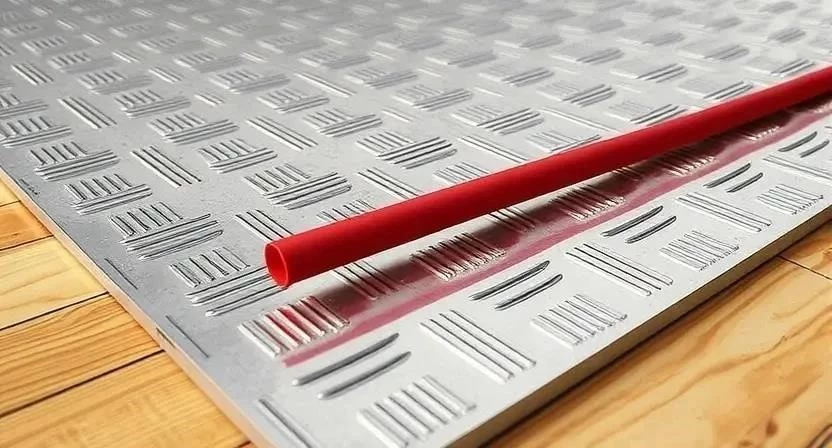

2. Монтаж отражающей фольги (2 часа). Сверху на утеплитель стелю Пенофол фольгой вверх. Это критически важно: фольга возвращает тепло в комнату и распределяет его равномерно.
3. Разметка контуров (2 часа). Рисую схему укладки «улиткой». Шаг между трубами делаю 15 см, чтобы избежать «холодных зон».
4. Установка стартового фитинга (1 час). Монтирую первый зажим, который будет держать начало трубы.
5. Раскладка труб (5-8 часов). Плавно укладываю трубу по разметке. Избегаю резких изгибов, чтобы не пережать сечение.
6. Фиксация к основанию (3-4 часа). Использую пластиковые клипсы или специальные монтажные маты. Я всегда проверяю, чтобы труба не «гуляла».
7. Подводка к коллектору (3 часа). Соединяю все контуры с распределительным узлом с помощью качественных фитингов.
8. Опрессовка системы (4-6 часов). Закачиваю в систему воду под давлением, которое в 1.5 раза выше рабочего. Жду несколько часов, следя за манометром.
9. Монтаж чистового покрытия (1-2 дня). Укладываю фанеру или ОСБ в два слоя, затем финишный ламинат или плитку.
10. Запуск системы (2 часа). Медленно открываю краны на коллекторе и запускаю циркуляцию.
11. Постепенный нагрев (24-48 часов). Повышаю температуру теплоносителя на 2-3 градуса каждые несколько часов.

Пример из опыта: Я один раз решил сэкономить и не использовать отражающий слой, просто положив трубу на утеплитель. В итоге в центре комнаты было жарко, а по краям — прохладно. Пришлось всё вскрывать и переделывать с фольгой.

Технические тонкости и расчеты

Дерево — капризный материал, который реагирует на температуру. Я строго слежу, чтобы температура теплоносителя не превышала 45°C. При более высоком нагреве дерево начинает пересыхать, что приводит к появлению трещин и деформации досок. Влажность в помещении при этом должна быть в пределах 40-60%.

Важен расчет теплового расширения. Труба из сшитого полиэтилена при нагреве удлиняется. Чтобы её не выгнуло, я оставляю небольшие петли в местах поворотов. Совместимость полимеров проверяю по паспорту изделия: труба и фитинги должны быть одного производителя.

Где новички обычно ошибаются

Многие пытаются сэкономить на диаметре трубы, покупая слишком тонкие варианты. Я заметил, что если труба слишком узкая, насосу тяжело прокачивать длинные контуры, и дальние участки пола остаются холодными. Другая ошибка — слишком большой шаг укладки (20 см и более). Это создает эффект «зебры»: полосы тепла чередуются с полосами холода.

Игнорирование опрессовки — самый опасный грех. Однажды я видел, как мастер просто запустил систему и закрыл её ламинатом. Через неделю обнаружилась микротрещина в фитинге, и весь пол пришлось демонтировать из-за протечки.

1. Использование трубы с малым радиусом изгиба (пережим).
2. Отсутствие отражающего слоя (потеря тепла).
3. Слишком высокая температура подачи (пересушивание дерева).
4. Неправильный расчет длины контура (более 100 метров на один контур).
5. Экономия на качестве коллектора (закисание клапанов).

Финансовая сторона вопроса

Стоимость системы зависит от выбранных брендов и площади. Самостоятельный монтаж позволяет сэкономить существенно, так как работа профи составляет около 40-50% от общей сметы.

Правила эксплуатации и сервис

После завершения работ нельзя сразу выкручивать термостат на максимум. Я рекомендую прогревать пол плавно. Финишное покрытие (ламинат, кварцвинил) можно укладывать сразу после опрессовки и проверки герметичности. Срок службы качественной трубы из сшитого полиэтилена составляет до 50 лет.

Раз в год необходимо проводить обслуживание коллектора: проверять настройки расходомеров и удалять воздух из системы через автоматические воздухоотводчики. Это обеспечит равномерный прогрев всех зон.

Сравнение с другими системами

Выбор между водяным и электрическим полом зависит от бюджета и целей. Я пробовал ставить ИК-пленку в одной из комнат, но водяной пол дает гораздо более мягкое и глубокое тепло, которое ощущается всем телом, а не только стопами.

Ответы на частые вопросы

Можно ли класть ламинат поверх такого пола?
Да, но выбирайте ламинат с пометкой «подходит для теплых полов» и используйте качественную подложку, которая не блокирует тепло.

Какая труба лучше для дерева?
Однозначно сшитый полиэтилен (PEX). Он эластичен, не боится перепадов температур и имеет минимальное расширение.

Как избежать перегрева дерева?
Установите смесительный узел с термостатом, чтобы температура воды в контурах пола не поднималась выше 40-45°C.

Сколько контуров нужно на комнату 20 м2?
Обычно я разделяю такую площадь на два контура по 10 м2. Это позволяет избежать слишком большого гидравлического сопротивления.

Нужна ли дополнительная гидроизоляция?
Да, грунтовка или мастика обязательны, чтобы случайная протечка не привела к гниению деревянного основания.

Можно ли уложить трубы без матов?

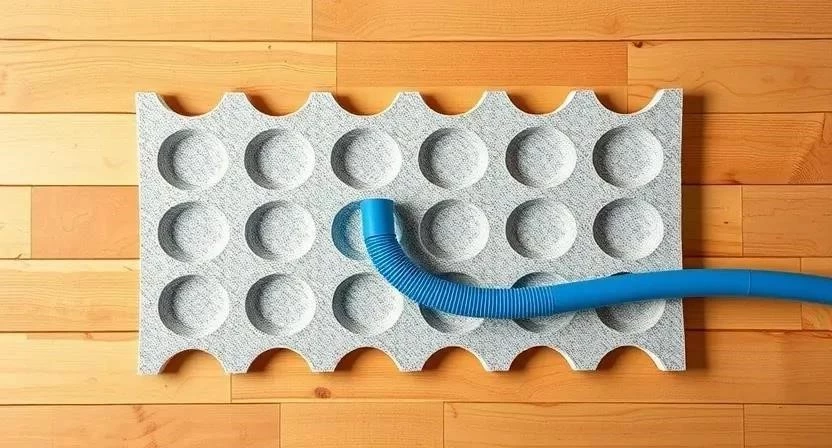

Можно, используя клипсы, но маты с заводскими пазами ускоряют работу и гарантируют идеальный шаг.

Что делать, если пол греется неравномерно?
Отрегулируйте расходомеры на коллекторе, увеличив подачу воды в «холодные» зоны.

Меры безопасности: При работе с электроинструментом используйте защитные очки и перчатки. Если используете химическую гидроизоляцию, обязательно проветривайте помещение. При опрессовке системы не превышайте допустимое давление, указанное в паспорте трубы, чтобы избежать разрыва соединений.
