Размеры санузла (37 фото): минимальные габариты стандартного совмещенного санузла, эргономика туалетной комнаты в жилых домах

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.

Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

Тип #2. Коллекторный тип разводки

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или частного дома или по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Действующие нормативы

Важной задачей при планировке дома является определение габаритов уборной. Об этом хорошо знают специалисты, потому что правильно рассчитанная площадь санузла позволяет создать эргономичное пространство

В этом случае удастся разместить в помещении весь необходимый санфаянс и даже мебель с бытовой техникой. Поэтому от правильного определения высоты, глубины и ширины туалета в виде отдельной комнаты или совмещённого с ванной зависит общий уровень комфорта всего жилища.

Зная габариты санитарного узла, удастся понять:

каким образом будут смонтированы инженерные системы;
какую отделку можно использовать в комнате, где выполняются санитарно-гигиенические процедуры;
где лучше установить сантехническую продукцию, включая ванну, рукомойник, унитаз, душ и даже биде.

Существуют действующие ГОСТ и СНиП, из которых нетрудно узнать, чему равна минимальная ширина туалета и сколько составляют другие его параметры. На эти сведения ориентируются проектировщики.

Наименьшие размеры совмещённого санитарного узла с полным набором сантехники

При необходимости действующие нормативы могут не соблюдаться, если выполняется строительство или перепланировка уборной в коттедже или дачном домике. Однако их все же используют в качестве отправной точкой при проектировании помещений для ежедневных гигиенических и санитарных процедур. Эти параметры имеют следующие значения:

ширина минимум 800 мм;
наименьшая глубина 1200 мм;
минимальная высота составляет 2500 мм;
наименьшее расстояние от ската крыши до унитазной чаши может изменяться от 1005 мм до 1100 мм, когда санитарная комната находится на мансардном этаже;
высота помещения рядом с туалетной дверью обязана быть не ниже 2100 мм.

В нормативах также указана дистанция между оборудованием и даны рекомендации относительно свободного пространства рядом с ним:

перед ванной-резервуаром – минимум 700 мм;
между биде и унитазной чашей – не менее 250 мм;
с правой и левой стороны от унитаза – минимум 250 мм;
перед унитазной чашей – не меньше 600 мм;
около рукомойника

Нормы относительно свободного пространства и расстояний между оборудованием

В современных коттеджах практически всегда устанавливается маленькая раковина в туалет, размеры которого превышают нормативные значения. Хотя за ориентир по-прежнему берутся стандартные и наименьшие габариты уборных.

Стандартизированные параметры

Раньше санитарно-гигиенические помещения имели исключительно маленький метраж. Например, площадь даже совмещённого санитарного узла была максимум 3,8 м2. Сейчас современные дома возводятся с более вместительными санузлами. Так, даже в маленьких постройках под санитарную комнату выделяется около 4-6 м2.

Если же рассматривать большие коттеджи, то в них редко встретишь гигиеническое помещение с метражом меньше 9 м2. Такой площади достаточно для размещения основной сантехники. Поэтому удаётся создать высокий уровень комфорта во время ежедневных гигиенических процедур.

Стандартные параметры уборной

В больших гигиенических комнатах устанавливают не только сантехнику, но и мебельные модули. Предметы используются для хранения бытовых химических средств, косметики, небольших вещей. Если имеется свободное место, ещё нередко размещается гладильная доска. Поэтому современный большой туалет с размерами стандартными после продуманного оснащения становится функциональной комнатой. Здесь будут максимально удобно выполнять гигиенические процедуры все проживающие люди.

При организации санузлов в новых частных домах обычно придерживаются следующих правил:

в небольших строениях параметры гигиенической комнаты подбираются таким образом, чтобы в одном помещении можно было установить унитаз, рукомойник и ванну;
в постройках большого размера туалетное помещение отделяют от ванной.

Минимальные параметры санузлов

Действующие нормативы для туалетов отличаются от размеров санитарных узлов, которые были созданы в старых частных постройках. В таких строениях площадь гигиенических комнат составляет максимум 2 м2. Несмотря на небольшой метраж, даже в этих помещениях сегодня.

Маленький туалет в частном доме

К примеру, небольшая ширина туалета в раздельном санузле не становится препятствием для установки рукомойника. Для выделения под него места выполняется в углу монтаж унитаза-инсталляции. Если ещё выбрать угловую маленькую раковину, тогда удастся дополнительно в уборной смонтировать компактный шкафчик. Такой способ монтажа оборудования особенно актуален для санитарных узлов 1*1 м. Когда уборная имеет габариты 1*1,5 м, тогда унитаз уже не помешает монтажу рукомойника. Он обычно размещается у двери.

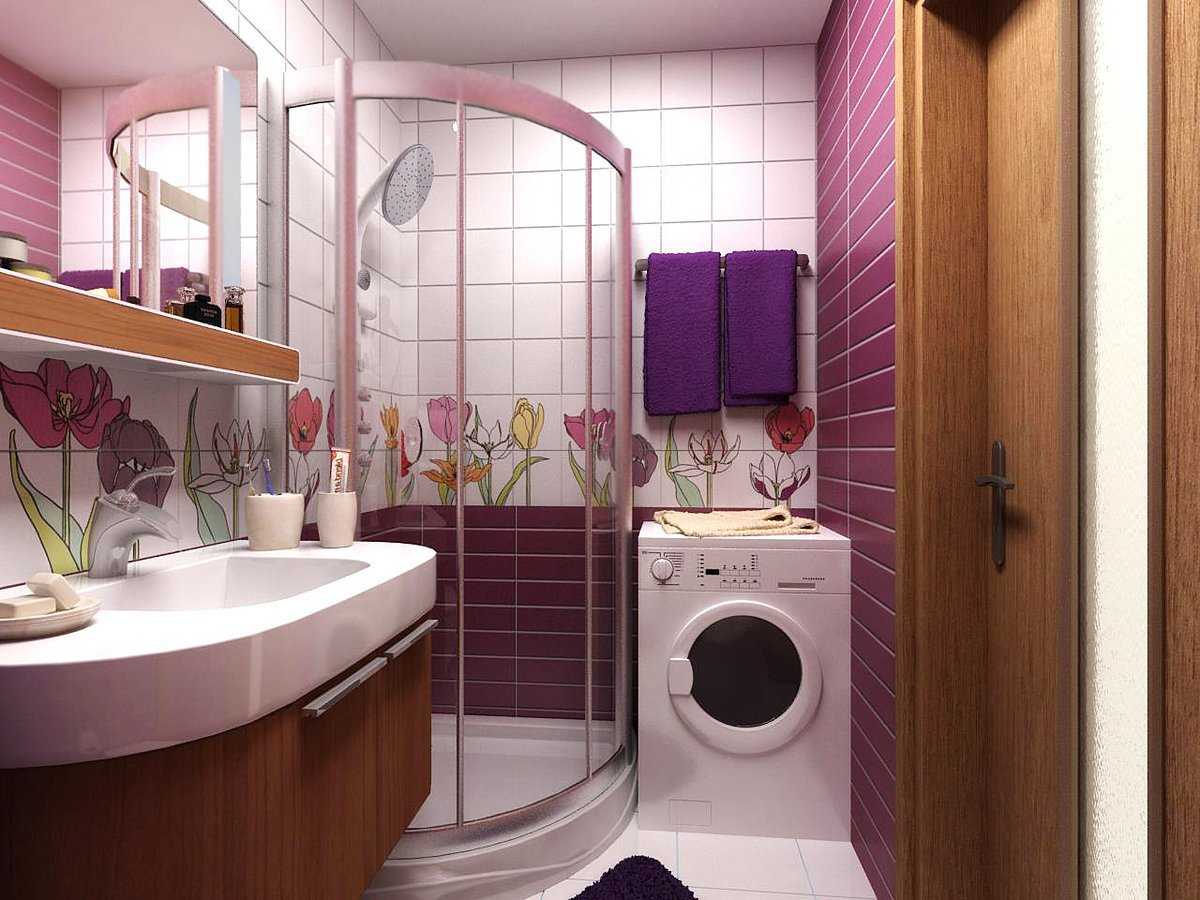

Размещение стиральной машинки над унитазом-компакт

Стандартные габариты

Ванны из такого материала, как акрил, могут иметь самые разные габариты. Благодаря широкому выбору параметров, подобрать подходящее изделие удастся для любой комнаты.

Чаще всего в магазинах встречаются стандартные прямоугольные ванны с определенными размерными значениями длины.

От 90 до 120 см. Такие разновидности моделей являются самыми компактными. Они идеально подойдут тем потребителям, у которых в квартире/доме имеется очень маленькая ванная комната. Пользоваться подобными изделиями можно только в сидячем положении. Их ширина, как правило, составляет не более 75 см.

140 см. Для пользователей невысокого роста ванна с такой длиной – подходящий вариант. Мыться в ней можно в положении полулежа. Такие модели считаются идеальными для совмещенного санузла.
150 см. Длина ванн из акрила в 150 см – это минимальный параметр, при котором можно проводить водные процедуры лежа. Чаще всего к подобным изделиям обращаются при обустройстве квартир «хрущевок». Наиболее распространенными моделями, которые предлагают современные магазины, являются акриловые ванны с параметрами 150х70 см.

170 см. Акриловые ванны с такой длиной чаще приобретаются для жилищ с большой площадью. Они не занимают слишком много места, зато позволяют наслаждаться водными процедурами с максимальным комфортом. Наиболее удобными считаются ванны с габаритами 170х70 см.
От 180 см. Пользователям, имеющим высокий рост, рекомендуется покупать экземпляры с длиной от 180 см (если площадь комнаты позволяет, конечно). Удобными считаются конструкции с размерами 180х70 см, 180х75 см, 180х80 см.

Для ванных комнат скромных габаритов подойдут модели нестандартных форм и размеров.

Угловые варианты с длиной не более 160 см. В такой чаше можно разместиться даже вдвоем, несмотря на то, что прямоугольные варианты могут иметь аналогичные параметры. Главное, стоит помнить, что асимметричные ванны занимают больше места.
Для маленьких помещений подойдут прямоугольные ванны со стандартным размером – от 100 до 180 см. Такие модели хороши тем, что в них можно мыться полулежа, несмотря на демократичные габариты.

Минимальной длиной квадратных ванн может быть от 80 до 100 см. В них также можно устроиться полулежа. Они занимают минимум свободного места.
Круглые ванны занимают больше места и подходят не ко всем помещениям. Их минимальный диаметр составляет 140 см.
Сидячие ванны являются идеальным вариантов для тех, кто не может пользоваться стандартными моделями. Самыми маленькими изделиями подобной модификации являются ванны 120х70 см.
Самая маленькая длина овальных вариантов – 140 см.

Если же площадь ванной комнаты позволяет, то в ней можно расположить более крупную сантехнику разных форм.

Здесь можно поставить прямоугольный экземпляр с габаритами 180х80 см.
Если квадратные метры позволяют, можете установить в комнате эффектную угловую модель симметричной формы. Ее максимальные параметры составляют 180х180 см, 190х170 см.
Самая крупная овальная ванна имеет длину 210 см. Как правило, в таких моделях имеется гидромассаж.
Самая большая круглая ванна имеет размер в 210 см в диаметре.

В обычную квартиру можно купить акриловую ванну следующих размерных параметров:

прямоугольные – 170х80 см, 180х80 см;
сидячие с гидромассажем – от 130 до 150 см (с шириной 70, 80 см);
угловые гидромассажные – 140х140 см, 150х150 см (с высотой в 60 см и 70 см).

Модные джакузи на двоих также могут иметь разные габариты:

прямоугольные – длина 175, 180 см или 190 см, ширина – 110-130 см;
модели с шириной до 150 см;
круглые – 130х130 см;
угловые – 150х150 см.

А также в магазинах встречается множество акриловых ванн с иными размерными соотношениями: 140х70 см, 160х70 см, 170х75 см, 100х70 см, 165х70 см, 175х70 см, 175х75 см, 130х70 см, 157х70 см, 145х70 см, 160х80 см, 155х70 см, 150х60 см.

Благодаря большому выбору акриловых ванн разных габаритов, каждый покупатель имеет возможность подобрать идеальный вариант для своего жилища.

Полезные советы по правильному расположению кранов в ванной

Если вы планируете установить кран по боковому борту емкости для воды – не стремитесь расположить его четко по центру. Лучше сдвинуть конструкцию ближе к ногам — в этом случае вам будет удобнее пользоваться смесительным устройством при принятии ванны.

Расстояние между отводами под горячую и холодную воду должно составлять не менее 150 мм в осевых направлениях, а глубину монтажа фитингов лучше всего определить после полной пробной сборки конструкции.

Проще всего правильно поставить врезной смесительный прибор – в современном дизайне ванных чаш предусмотрены специальные технологические отверстия под монтаж. Если отверстия вырезались на емкости самостоятельно, то процесс все равно остается достаточно простым – смеситель подсоединяется к водопроводным трубам путем подведения к нему гибких трубок подачи воды. Сам кран закрепляется в отверстии крепежной гайкой, уплотняется шайбами и специальным прокладочным материалом. Подобным образом закрепляются и трубки подачи воды. Если их размер будет чуть длинней, чем нужно – просто отрежьте лишнее и зашлифуйте места срезов.

Установить смеситель на стойку или подиум без профессиональной помощи будет довольно непросто – вам нужно будет специалистом не только в сантехнических, но и в строительных работах, так как при монтаже такой конструкции требуется делать подводку водопроводных труб непосредственно к стойке.

Как подобрать подходящую по размеру конструкцию

Стандартная советская сантехника удовлетворяет далеко не всех пользователей, поэтому перед покупкой модели следует определить конкретные моменты:

Размер ванной комнаты. Габариты зависят от площади помещения. Сейчас большой популярностью пользуется размещение в ванной комнате дополнительных устройств (стиральная машина, сушилка и т.д.), поэтому перед покупкой следует распланировать пространство.
Глубина модели. Большинству комфортно принимать водные процедуры в положении лежа, поэтому следует подобрать устройство, которое умещает тело человека полностью.
Ширина. Показатель определяется в зависимости от антропометрических параметров человека. Следует приобретать модель, в которой остается 2-3 сантиметра от плеча до края ванны, когда человек в ней лежит.
Аксессуары. Выбор и размещение ванны также зависит и от сантехнических элементов, которые могут находиться рядом с ней.

Если нет точных предпочтений и по сути ванна подходит любая, то можно обратиться к продавцу-консультанту в магазине.

Стандартные и минимальные габариты санузла, выбор оптимального размера

При покупке нового жилья на размеры санузла мало кто обращает внимание. А ведь это помещение — одно из самых часто используемых в квартире/доме

Поэтому очень важно, чтобы санузел был достаточной площади для того, чтобы в нем можно было поместить необходимые сантехнические приборы, бытовую технику, хотя бы минимум мебели, и при этом пользоваться им было комфортно

В данной статье мы рассмотрим нормы, по которым сооружают ванные комнаты, их минимальные и типовые размеры.

Как правильно выбрать размер будущего санузла, оптимальные размеры

Чтобы ванная комната была функциональной и удобной в использовании для каждого члена семьи, следует знать оптимальные размеры санузлов в жилых домах:

ширина помещения — минимум 80 см;
высота — около 250 см;
глубина — минимум 120 см.

Сняв размеры санузла совмещенного, можно рационально использовать его площадь при расстановке сантехники. К унитазу следует обеспечить подход не менее 60 см и по 25 см слева и справа от него. Для доступа к раковине оставляют 70 см, комфортная высота ее расположения — 80-90 см. Свободный подход к ванной или душевой кабине составляет 70-120 см.

На заметку: по негласному правилу, часто используемые предметы в ванной должны находиться в пределах досягаемости руки.

Правила монтажа сантехники

Размеры санузла в частном доме, как правило, не настолько ограничены как в городской квартире, поэтому позволяют поместить любую сантехнику. А вот для малогабаритных ванных комнат во многоэтажных домах лучше выбирать компактные модели.

Типовые размеры санузлов

Рассмотрим варианты планировки помещений при стандартных размерах санузла.

Маленькие помещения 2х2 м, как и 1,5х2 м — минимальная площадь, которая необходима человеку. Если ванная комната и туалет раздельные, имеет смыл объединить их и расширить полезное пространство.

На заметку: такой тип перепланировки, не предусматривающий перенос труб, согласовывается по упрощенной схеме.

Примеры планировки мини-санузлов площадью 2 кв. метра и 3 м2

Ванная комната площадью от 4 кв. м. до 6 кв. м. уже имеет достаточно места для комплектации стиральной машиной, небольшим шкафчиком для вещей. В зависимости от расположения двери, сантехнику можно расставить либо по периметру комнаты, либо по противоположным сторонам.

Планировка санузлов средних размеров в панельном доме

В помещении площадью 7 кв. м. поместиться необходимая сантехническая и бытовая техника. Если в квартире проживает много людей, можно установить две раковины, или второй резервуар для купания.

Совет: большую ванную целесообразно разделить на функциональные зоны.

Варианты планировки санузла 7 кв. м.

Если ванная комната узкая и длинная, то резервуар для купания устанавливается в самой глубине помещения. Унитаз, раковину и биде лучше установить вдоль стен в той последовательности, в которой они наиболее часто используются.

Способы планировки узкой ванной комнаты

Минимальные размеры санузлов

Ванные комнаты и туалеты в квартирах разной площади и домах разных типов отличаются площадью и конфигурацией. Определяет минимальные размеры санузла СНиП (полное название «Санитарные нормы и правила») для жилых помещений.

Минимальные размеры раздельного туалета, укомплектованного унитазом и раковиной, зависят от способа открывания двери в помещении. Размер дверного проема ванной и туалета — 75х210 см, ширина двери составляет 60-70 см.

Если дверь открывается наружу, то для удобного пользования будет достаточно пространства 0,9х1,15 м. Если дверь открывает внутрь помещения, забирая часть его площади, то минимальные габариты туалета — 0,9х1,45 м.

Минимальные размеры туалета

Минимальные размеры совместного санузла с душевой кабиной

Если гигиеническое помещение укомплектовано резервуаром-ванной, минимальная ширина санузла, в зависимости от расположения сантехники, уже составит 2,1х2,1 м, либо 2,35х1,7 м (2,35х2,5 м).

Минимальные габариты санузла с резервуаром-ванной

Важно: при строительстве новых зданий обязательно берутся за основу минимальные размеры санузла, регламентированные СНиП.

Итог

Габариты ванной комнаты имеют большое значение, особенно если в доме/квартире проживает большая семья. Зная минимальные размеры санузла и способы организации пространства, можно даже маленький санузел сделать комфортным.

Фото интерьеров для вдохновения

Иногда в голове никак не складывается картинка того, как, в каком цвете все можно оформить. Из-за малой площади дизайн ванной 2 метра еще сложнее- меньше вариантов исправить ошибку при каком-то просчете. Помочь в этом «горе» может только визуализация — наглядное изображение.

Идеальный подбор плитки и сантехники. Это ванная комната площадью 2,7 квадрата

За счет подсветки и игры бликов на глянцевой плитке помещение смотрится больше

Экономия места за счет душевой кабины с поддоном из плитки

Если перегородки — то из стекла или прозрачного поликарбоната

Пример планировки и раскладки плитки в современном стиле — комбинация нескольких видов в одной цветовой гамме

Эконом-вариант — шторки для душа. Стены, кстати, могут быть покрашены

Черно-белая гамма всегда выигрывает, но стиль сильно отличается: вертикальные полосы зрительно «поднимают» потолки

Акриловые ванны хороши тем, что есть они разных форм и размеров

Зеленая стенка из мозаики в маленькой ванной комнате освежает интерьер

Глянцевая плитка за счет бликов расширяет пространство

Планировка в зависимости от размера ванной комнаты

Подбор и компоновка элементов прямо зависит от габаритов

Обычные комнаты наполняют по простому принципу: пока хватает места, туда ставят самое важное. Ванну и мойку монтируют впритык и под углом 90°, а где-то рядом — стиральную машинку

В помещениях на 5—8 «квадратов» устанавливают большие купели и подходят к расстановке предметов более основательно. Бытовую технику размещают одной группой, а сантехнику — другой. Экономия пространства в ванных до 12 кв. м выражается в использовании периметра, углов. При этом уже для среднего санузла размером 6 кв. м окажется приемлемым вариант с двумя ванными. Во избежание однообразия санузлы украшают. Особенно это касается просторных ванных по площади больших, чем детские комнаты.

Что касается возможностей для экономии места, то стоит на полную использовать ниши в стенах, обратить внимание на компактные модели техники, мебель для ее установки и возможность замены на что-либо, занимающее меньшую площадь. В санузлах больше 8 кв

м хватит места для всех гигиенических наборов. Дополнительные полочки в таком случае тоже не станут лишними.

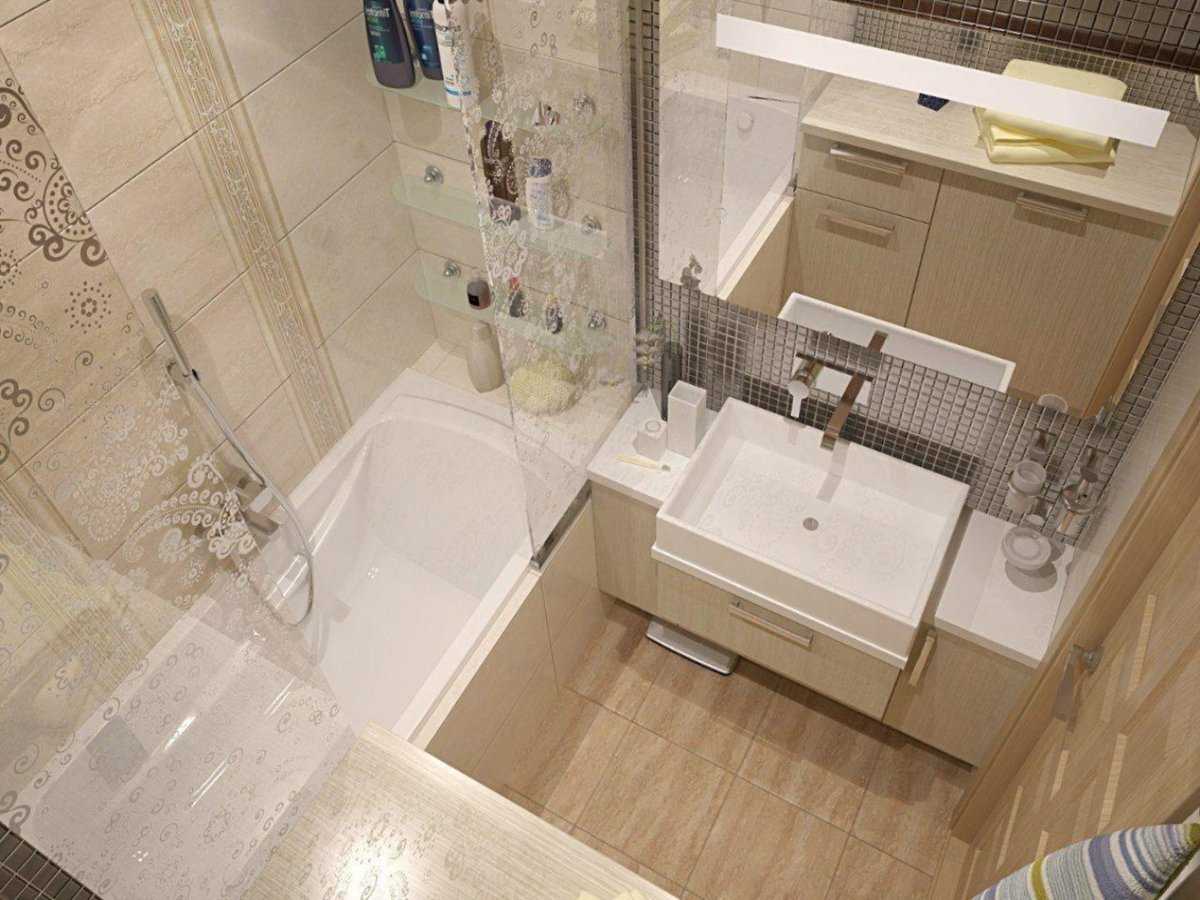

Маленькая ванная – от 2 кв. м до 4 кв. м

Правила обустройства:

Минимум техники и мебели.
Сантехника небольшого размера.
Усиленная вентиляция.

В санузлы площадью до 4 кв. м покупают в основном прямоугольные ванны, в обычном или укороченном вариантах. Умывальник нередко размещают в углу — соответствующую угловую модель. Для самых маленьких ванных приобретают компактные стиральные машины и устанавливают их под раковиной или в специальную мебель. Пространство дополнительно разгружают путем демонтажа дверей с открыванием внутрь. Их заменяют раздвижной конструкцией. Под ванной и мойкой обязательно организовывают хранилище для принадлежностей.

Ширина/длина ванной до 4 кв. м редко превышает 2,5 метра. Удлиненные варианты, во-первых, не вписываются в планировку большинства многоквартирных домов, а во-вторых, оставляют немного вариантов размещения сантехники, что в сочетании с ограничениями по подключению коммуникаций вызывает непреодолимые трудности. При любой конфигурации не стоит отказываться от ванны в пользу душевой кабины, а вот над разъединением ванной и туалета подумать не помешает.

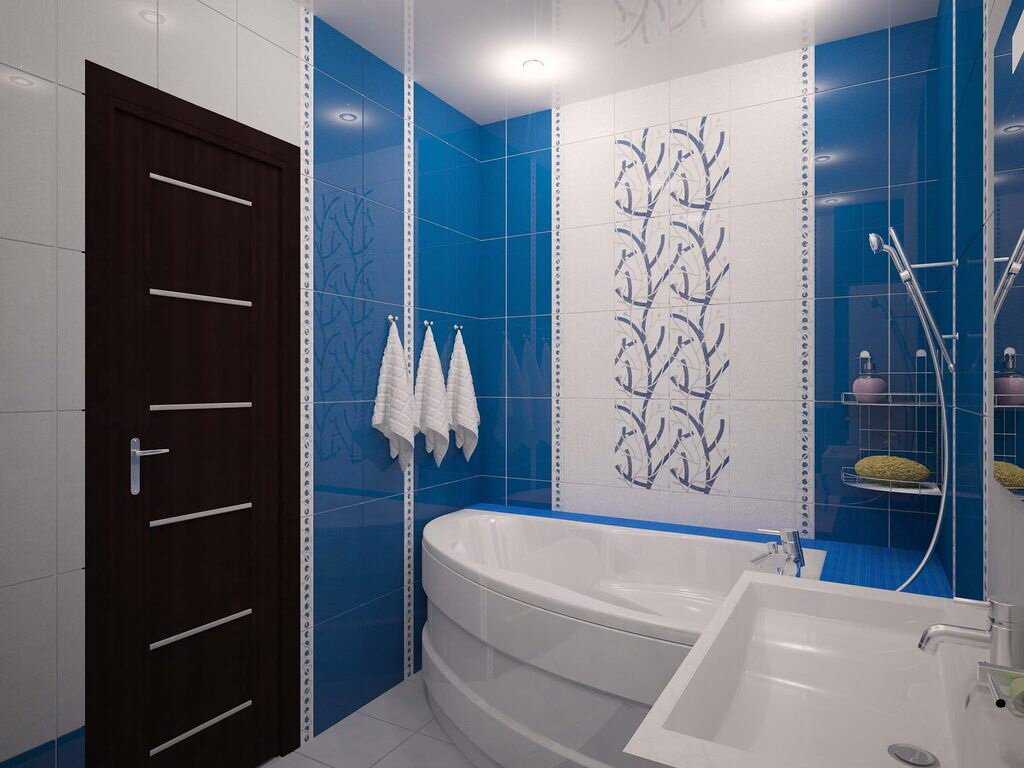

Средняя ванная комната – от 5 кв. м до 8 кв. м

В таковых устанавливают купели обычной прямоугольной или угловой закругленной формы. Расстановку планируют более свободно, не отталкиваясь от того, какой размер у сантехники. К примеру, в санузле на 6 кв. м свободно поместятся стиральная машинка, ванна, биде, умывальник. Между ними будут большие промежутки, а свободное место останется еще на 1 крупный элемент мебели или единицу бытовой техники. С узкой стороны размещают ванну, а остальные узлы устанавливают вдоль длинной.

В продолговатом помещении площадью около 7 кв. м можно разместить сразу 2 ванны. Имеет смысл установить джакузи, широкий умывальник с длинной столешницей. Корзину с грязной одеждой ставят прямо в ванной, равно как и дополнительное мусорное ведро. Центральную часть комнаты оставляют свободной, иногда с небольшим ванным ковриком. Санузлы на 8 кв. м оборудуют большими купелями и душевыми. При потребности устанавливают шкафы. Мебель подбирают так, чтобы не возникала необходимость в перестановках.

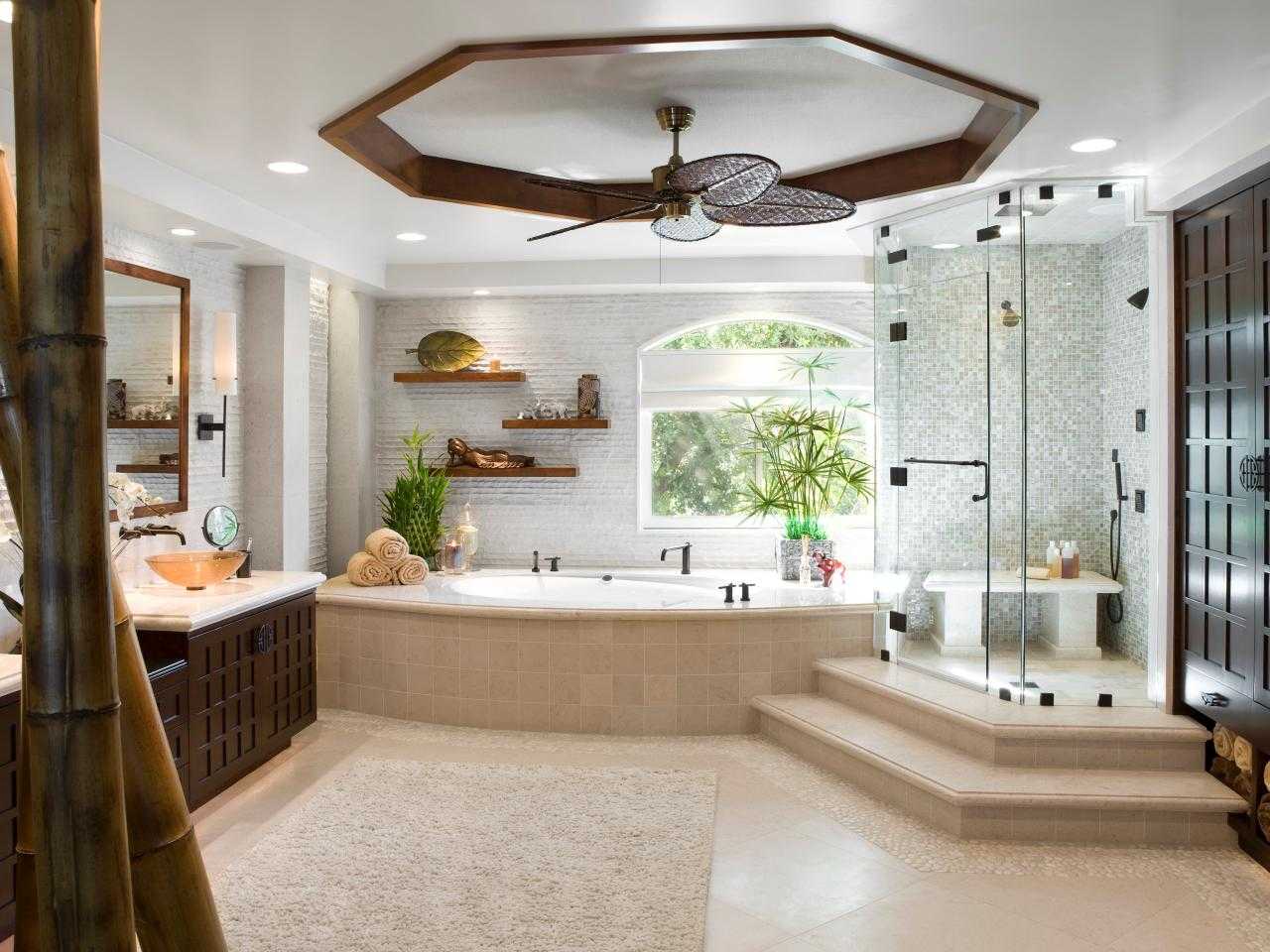

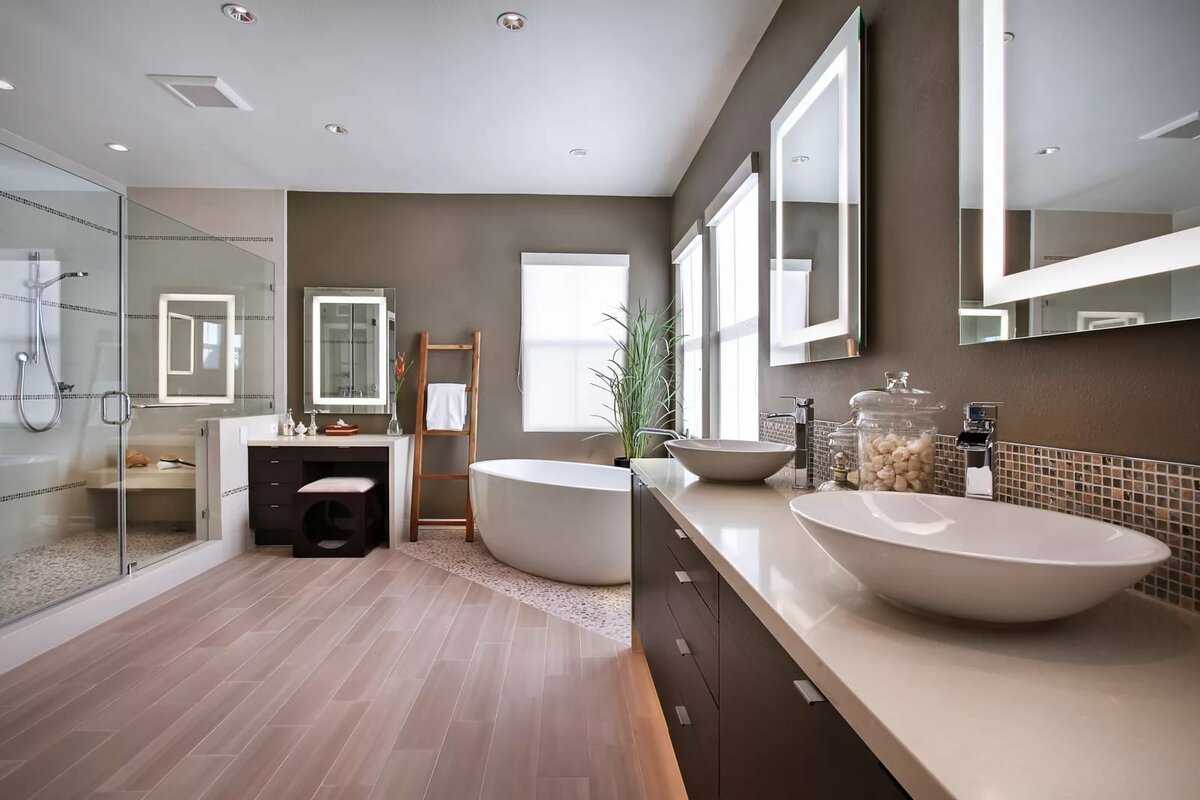

Большая ванная комната с туалетом – более 9 кв. м

Большие санузлы планируют свободно, если не считать ограничения по бытовым коммуникациям. Площадь в более чем 9 кв. м соответствует размерам средних жилых комнат. Большие ванные — место для круглых купелей. Ванны располагают не только по краям — иногда даже ровно в центре. Помещение обязательно декорируют, иначе обстановка будет слишком холодной и скучной.

Что касается полного набора техники и приспособлений, то в большой ванной, помимо унитаза, однозначно стоит иметь 2 стиральные машинки большого размера, удобную 2-местную купель, сушильный автомат. Экономия пространства не помешает и в крупном санузле. Например, под длинным умывальником по длине стены найдется место для всей бытовой техники небольшой высоты плюс для хранилищ одежды и бытовой химии. В особо просторных и широких ванных делают возвышения, а ванну или джакузи монтируют ближе к центру. Ради дизайнерских решений прибегают к изменению схем водопровода, канализации и электропроводки.
