Беседка с барбекю своими руками

Выбор места

В первую очередь важно правильно выбрать место. Казалось бы, ну что здесь думать – строй где хочется

Однако, комфортное времяпровождение по большому счёту будет зависеть именно от удачного размещения.  Кроме дизайна желательно учесть ещё несколько факторов:

  • Отдалённость от дома. Просто так, от нечего делать в беседке сидеть никто не будет, чаще всего нахождение в ней связано с «активным» отдыхом. Пожалейте хозяек, если беседку разместить слишком далеко от дома – им гарантированы многокилометровые пробеги.
  • Возможность обеспечить минимальное благоустройство – подвести воду и обеспечить её отвод. Снова элементарная забота о женской половине. Ополоснуть продукты, вымыть руки – вода необходима всегда, даже сравнительно простая беседка должна доставлять максимальное удовольствие.
  • Возможность устроить кострище, установить мангал, барбекю. Открытый огонь обязывает соблюдать меры безопасности. Лучше сразу исключить любое воспламенение от случайной искры, желательно учесть наиболее частое направление ветра, сквозняка.
  • Удалённость от «посторонних» глаз. Чтобы в беседке действительно была возможность отдохнуть, или наоборот развлечься. Не стоит размещать её слишком близко к соседям, иначе Вы постоянно будете в центре внимания.

Определившись с местом, можно сразу его подготовить: расчистить, предусмотреть возможность устройства дренажа дождевой воды. Если всё устраивает, переходим к этапу чертежей и расчётов.

Особенности

Беседка не должна рассматриваться как нечто единое и монолитное в любом случае. Наоборот, она подразделяется сразу на несколько четких типов, каждый из которых имеет свои особенности и нюансы. Возведение подобных построек возможно даже силами непрофессионалов, главное — выбрать проект, который получится реализовать. Типичная беседка не изолирована от природной среды, как большинство искусственных сооружений. Более того, целесообразно максимально слить ее с пейзажем, стереть визуальные грани.

Очень важной чертой выступает гибкость оформления. Стен в отдельных версиях не делают, зато возможны фундаменты и полы

Для удержания кровли в конструкциях без стен формируются опоры. Допускается размещение беседки непосредственно в саду, примыкание ее к дому. Почти всегда можно ставить постройку на подготовленный грунт, изредка формируют площадки.

Обустраивать фундамент нужно, только когда подземные воды подходят к поверхности близко. Большое значение имеет правильный выбор материала с учетом поставленной задачи и климата. Вид его (дерево, металл, камни) определяет, получится ли возвести беседку своими руками, насколько просто и быстро это будет сделано. Варьируется в широких пределах геометрия.

Как строить мангальную беседку своими руками

Самой простой является каркасная конструкция на столбчатом фундаменте. Вам понадобятся:

  1. Деревянный брус сечением 100х100 мм — 5 шт. для основы беседки, 50х100 мм — для стен и каркаса крыши.
  2. Кирпич силикатный — для изготовления столбов.
  3. Цементно-песчаный раствор.
  4. Гвозди, саморезы.
  5. Инструмент — ножовка по дереву, шуруповёрт, лопата, топор.

Подготовительные работы

Место для беседки рекомендуется выбирать ближе к основному дому. При этом нужно учитывать розу ветров на участке, чтобы дым от мангала не попадал в помещение. Рекомендуется также рассмотреть вариант расположения в окружении деревьев или возле водоёма.

Разметка участка под столбчатый фундамент должна быть тщательной

Заранее нужно определиться с размерами постройки, после чего сделать чертёж. Подготовьте все необходимые инструменты и материалы с запасом.

Основные этапы строительства деревянной облегчённой беседки

Существуют стандартные этапы работ:

Разметка площадки — важный процесс, на который нужно потратить чуть больше времени, чтобы убедиться в правильности расчётов.

Строительство фундамента — зависит от массивности конструкции. Для деревянной беседки, даже если она будет с террасой, подойдёт столбчатый вариант. Ленточное основание применяют для построек из кирпича и металла.

Укладка пола беседки — для такой постройки достаточно слоя гравия. Если вы остановитесь на бетонном покрытии, рекомендуется закрыть его плиткой

Обратите внимание на сток влаги в открытом сооружении, обеспечив необходимый наклон пола.

Возведение стен. Они могут быть глухими или решётчатыми

Первые подойдут даже для зимних беседок. Стены не являются несущими.

Монтаж крыши. Есть несколько вариантов, которые подойдут для мангальной беседки: решётчатая, наклонная односкатная (с углом в 5–10˚) или коньковая. Для двух последних в качестве покрытия используется поликарбонат, металлочерепица или ондулин. Решётчатый вариант интересен, поскольку рядом со строением можно посадить плетущиеся растения. Но помните, что в дождливую погоду такая крыша бесполезна.

Внешняя отделка. Она может быть минимальной. Можно просто нанести на деревянный брус защитную пропитку, а затем лак.

Видео: строительство беседки больших размеров с зоной отдыха

https://youtube.com/watch?v=y9Q46Qp5vz8

Встроенный мангал

Эта часть беседки может быть изготовлена своими руками либо куплена в уже готовом виде. В первом случае необходимо подготовить следующие материалы:

  1. Печной жаростойкий кирпич для строительства дымохода и непосредственно мангала.
  2. Газобетонный блок, который подойдёт для возведения печного нижнего основания, ниши для дров.
  3. Решётка из чугуна. Этот материал долговечен, к тому же устойчив к воздействию высокой температуры.

При строительстве мангала из кирпича нужно чётко соблюдать порядовку

Подробная инструкция по строительству печи-гриль своими руками

Для самостоятельного изготовления печи для мангальной беседки нужно выполнить несколько этапов работ:

  1. Сначала нужно выстроить отдельное основание из красного кирпича под печь, укрепить его арматурой. Использовать можно цементно-песчаный раствор марки не ниже М300. На застывший фундамент необходимо положить листы гидроизоляции.

  2. Для строительства придётся использовать два вида кирпича: термостойкий для обустройства внутренней части очага, облицовочный из красной глины для декора снаружи.

  3. Теперь необходимо приготовить кладочную смесь. Для этого надо смешать глину и песок в соотношении 1 к 3, разбавить водой до получения состояния густой сметаны.
  4. После окончания подготовительных работ можно переходить непосредственно к строительству стен мангала. Есть два способа выкладки: в форме буквы «П» или «Е». Оптимальной считается высота конструкции в 1 м. В простом варианте между боковыми сторонами мангала надо установить две чугунные решётки. На верхней можно готовить, на нижней — поддерживать огонь (над ней необходимо вывести дымоход). Между ними должно быть расстояние в 250 мм.

  5. Сложная конфигурация (в форме буквы «Е») позволяет сделать две ниши для дров. В этом варианте допускается применение газосиликатных блоков для нижних рядов, но для верхних обязательно использовать исключительно огнеупорный кирпич.

Необязательно останавливаться на строительстве только мангала. Всегда можно расширить его функционал, добавив разделочные поверхности.

Беседка может иметь всё для полноценного отдыха, вплоть до разделочной поверхности

Материалы

При строительстве беседки могут использоваться различные материалы:

  • дерево;
  • камень;
  • кирпич;
  • металл;
  • бросовый материал.

Все материалы должны быть устойчивы к перепадам температур, возгоранию и повышенной влажности.

Традиционно при строительстве беседок используется дерево – оно отлично вписывается в любой ландшафтный дизайн и стоит сравнительно дешево. К тому же дерево легко поддается обработке и отлично подходит для создания оригинальной беседки. И деревянные конструкции более легкие и не требуют массивного фундамента, и если грунт на участке плотный, то можно обойтись исключительно массивной бетонной плитой. И к тому же при строительстве беседки из дерева не требуется специальное оборудование, достаточно лишь обычных инструментов.

В целях пожаробезопасности обработайте древесину дополнительно антипиреном. А в случае необходимости отдельные элементы беседки со временем можно заменить на новые, при этом не понадобиться начинать все работы с нуля. Самым подходящим материалом считается сибирская сосна, но она стоит довольно дорого, и такая беседка может оказаться не каждому по карману. Лучше всего для возведения строения подходят брусья и доски длиной около 6 метров – это оптимальный размер для быстрого и экономного строительства.

Беседки из камня или кирпича имеют очевидное преимущество – долговечность. Им не страшны ни ветер, ни огонь, ни дождь, ни морозы. Такие постройки зачастую выбирают в случае, когда дом также построен из кирпича. Для кирпичных и каменных построек необходимо укрепить надежный фундамент, и сам процесс строительства потребует больше времени, сил и денег. К тому же камень и кирпич не подвержен горению, не боится воды и не требует периодического ухода.

Металлические беседки, как правило, изготавливают профессионалы и доставляют на участок уже готовую постройку, или состоящую из нескольких частей. В качестве дополнительных вставок можно комбинировать металл с поликарбонатом или стеклом. Для металлических беседок также нет необходимости укреплять основательный фундамент. Но металл имеет свойство доставлять неудобства в летнюю жару – под прямыми солнечными лучами все элементы обязательно нагреются и находиться в такой беседке будет очень жарко.

Для барбекю лучше выбирать красный огнеупорны шамотный кирпич. И если вы хотите, чтобы печной комплекс включал также гриль, печь, коптильню и барбекю, то советуем обратиться за помощью к профессионалам. Это единственный вариант обустроить беседку для человека, не имеющего строительных навыков. Но если вы хотите расположить только барбекю, то наилучшим вариантом будет мобильный металлический мангал, обложенный кирпичом.

Чтобы сохранить тепло в беседке во время ветреной погоды стоит заранее позаботиться о стенах. Застекленные беседки – это максимально комфортный вариант и отличный способ сохранить близость с природой. И такие постройки можно использовать даже зимой, если внутри установить хотя бы небольшой электрический обогреватель или инфракрасную лампу. Беседки с остеклением выглядят изящнее и уютнее. Более доступной альтернативой стеклу служат плотные шторы. Прозрачная пленка из ПВХ защитит от ветра и дождя, и при этом не сделает пространство темным, будет пропускать естественный уличный свет.

При необходимости шторы можно закатать и закрепить под крышей беседки. Все работы по установке штор можно сделать своими руками. Для этого купите пленку ПВХ и вырежьте из нее необходимого размера части, которые будут соответствовать разъемам беседки. Края пленки окантуйте плотной тканью и проделайте небольшие отверстия для более плотного и надежного прилегания штор к стенам беседки.

Несколько вариантов беседок, сделанных своими руками: фотопримеры

Чтобы уважаемый читатель в общих чертах понимал направление, в котором нам сегодня предстоит двигаться, предлагаем рассмотреть несколько готовых садовых и дачных беседок, сделанных умельцами собственноручно.

Подобные беседки можно встретить очень часто, форма таких сооружений обычно однотипна. Но встречаются и более интересные экземпляры.

Удивительно красивое фото беседки с мангалом ФОТО: pinterest.ru

Кроме массива дерева, для постройки беседок применяются и иные материалы. Например, поликарбонат или металл, но ни не идут ни в какое сравнение с натуральным сырьём, хотя и затраты на их возведение существенно ниже.

Такая беседка больше похожа на теплицу, нежели на зону отдыха ФОТО: тдгрупп.рф

Хотя, справедливости ради, такая постройка выглядит куда лучше некоторых деревянных, которые беседкой назвать язык не повернётся. Несмотря на это, хозяева гордятся своим «детищем».

Непонятная постройка, называемая беседкой ФОТО: yandex.by

Для начала всё же стоит разделить все подобные строения на обычные (не отличающиеся от прочих), и на те, которые могут удивить человека с самым взыскательным вкусом.

Простые беседки для дачи, выстроенные своими руками: фото

Подобных построек большинство. Ведь обычно люди не хотят изобретать что-то новое, проще сделать так, как у соседа, только крышу в другой цвет выкрасить. Потому и получается, что по всей стране беседки напоминают одна другую.

Потому и получается, что по всей стране беседки похожи, как родные сёстры ФОТО: build-experts.ruФОТО: landshaftnik.com

ФОТО: drive2.ru

Зоны отдыха, не похожие на другие: когда фантазия у мастера работает

Хотя и редко, но в России на дачных участках можно увидеть удивительные, ни на что не похожие беседки. При этом домашние мастера не скрывают, как делали эту красоту, и сами рассказывают весь алгоритм работ. Но большинству удобнее сказать: «У меня не получится так». И отступиться, довольствуясь лавочкой, поставленной под навес.

ФОТО: koffkindom.ruФОТО: stroy-podskazka.ruФОТО: crosslan.build2last.ru

Строим беседку с мангалом своими руками. Фото индивидуальных сооружений

Строительство беседки начинается с подготовки места под постройку. Выбранный участок расчищается, при необходимости выравнивается и делается разметка будущего строения согласно чертежам. Для разметки используют клинья (колышки) и строительный шнур, который натягивается между ними. Затем устраивают фундамент. Под беседку используют столбчатый фундамент, под кирпичную печь-мангал укладывают ленточное мелкозаглубленное основание или монолитную плиту.

Расположение павильона из дерева позволяет отдыхающим любоваться пейзажем

Возведение мангала

Как только бетон основания схватится, приступают к строительству мангала. Начинают строительство с устройства подставки под печь. Полость, образующаяся под этой подставкой, будет служить в качестве дровника. Далее приступают к укладке кирпичей мангала. Все ряды выполняются согласно схеме порядовой укладки.

Первый и второй ряды укладываются, заполняя все пространство внутри периметра мангала. Далее выкладывают ряды по периметру, образуя нишу для хранения дров. Кладка кирпичей по периметру служит основанием печи. После этого делается проем для приготовления пищи. Высота проема обычно составляет семь кирпичей.

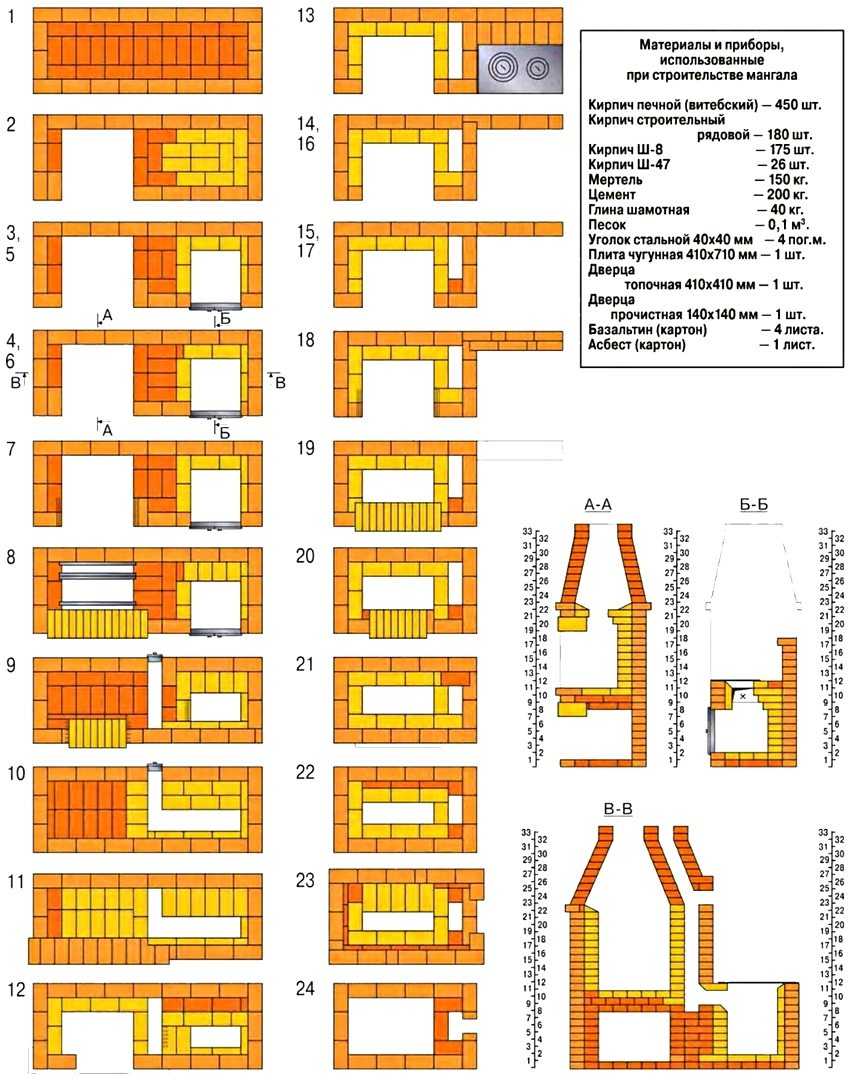

Порядовки и сечения мангала из кирпича

Когда строительство мангала закончено, оборудуют дымоотвод, располагая кирпичи по кругу. Изнутри дымоход покрывают металлом, что значительно упрощает уход. На самом верху дымоотвода располагают металлический колпак, защищающий мангал от попадания осадков.

Устройство пола

После того как будет возведен мангал, приступают к строительству самой беседки. Перед тем как уложить пол, делают изоляционный слой из рубероида, чтобы материал пола не впитывал влагу от грунта. В открытых сооружениях пол устраивают с небольшим уклоном, чтобы попадающие осадки могли быстро удалиться самотеком.

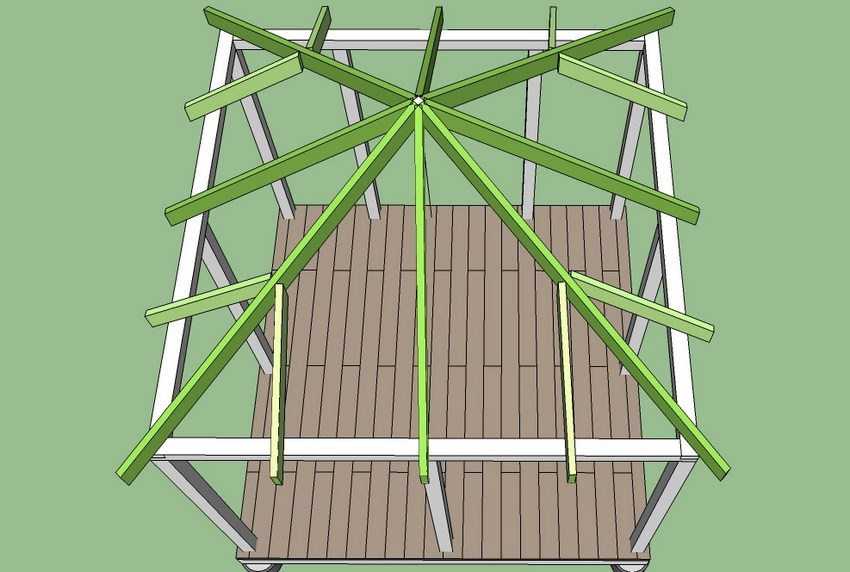

3D-проект каркаса беседки из дерева

Для устройства пола сначала делается из бруса нижняя горизонтальная обвязка по периметру. Брусья обвязки фиксируются на шпильки, предварительно уложенные в фундамент, и затягиваются шайбой. Далее крепят лаги с шагом 40-50 см. А затем обшивают пол доской, фанерой или ОСБ-плитами.

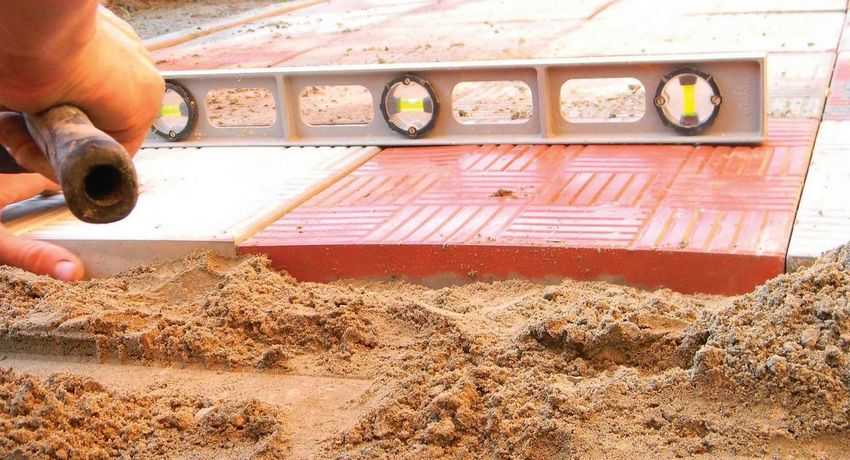

В качестве напольного покрытия в беседке используется тротуарная плитка

Если беседка имеет весомую конструкцию, можно выполнить пол из бетона, который заливают на грунт, или из тротуарной плитки.

Стены беседки

Если беседка открытого типа, то монтируют столбы-опоры, которые устанавливают строго вертикально, используя для фиксации положения временные укосины. Опорные брусья монтируют на брусья горизонтальной обвязки. Иногда для прочности конструкции вертикальные стойки укрепляют поперечными балками. Между опорами устраивают ограждения из перил и балясин.

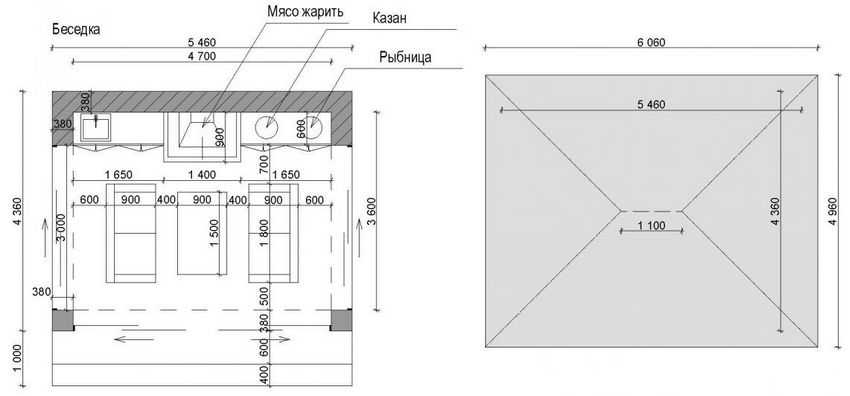

Схема конструкции беседки с мангалом

Монтаж крыши

Каркас крыши для беседки монтируют на земле. Торцы стропильных балок с одной стороны зарезают под углом в 45 градусов, а с другой — вырезают замки и соединяют. Готовую конструкцию крыши поднимают и устанавливают на каркас беседки, используя болтовое крепление.

Далее приступают к обшивке, которую можно устроить из досок или фанерных листов. В месте, где будет располагаться труба дымохода, делают отверстие, а саму трубу в этом месте обкладывают асбестовым картоном.

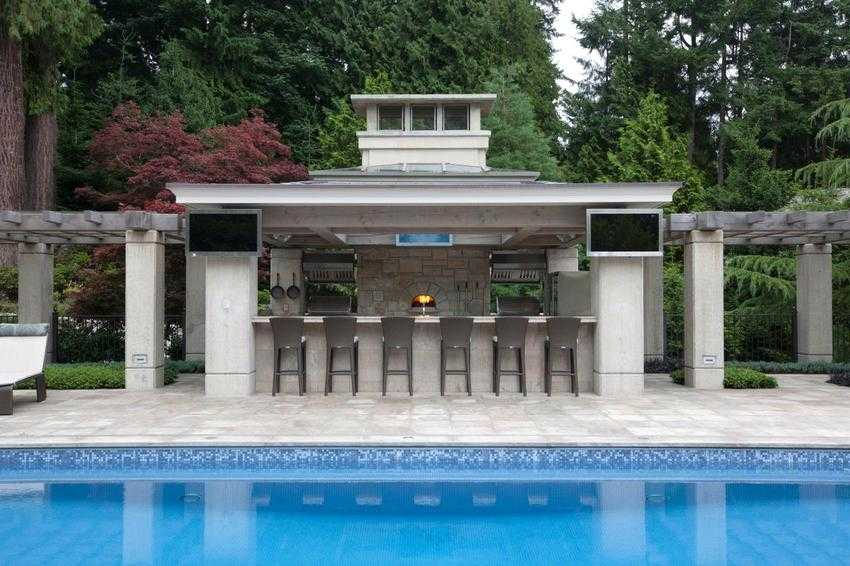

Павильон с барбекю во дворе частного дома

После выполнения всех этих работ, приступают к покрытию кровельного материала. В целях безопасности, обычно в беседках для дачи с мангалом (фото тому в подтверждение) используют металлочерепицу или профнастил. Но при правильном проведении всех работ, для таких беседок подойдет гибкая черепица или поликарбонат.

Возведение беседок с мангалом требует особого внимания, строгого следования проектным требованиям и соблюдения всех противопожарных норм. Поэтому, если есть возможность, обратитесь за квалифицированной помощью к профессионалам.

Виды печей и барбекю для беседок

Беседки с барбекю – это практичные решения, с их помощью в любую погоду можно с комфортом готовить разнообразные блюда. В зависимости от типа беседки внутри не будут мешать осадки или ветер. В сильные морозы внутри намного теплее, чем на открытом участке, к тому же строение можно утеплить. По функциональности различают несколько видов барбекю.

Печной комплекс.

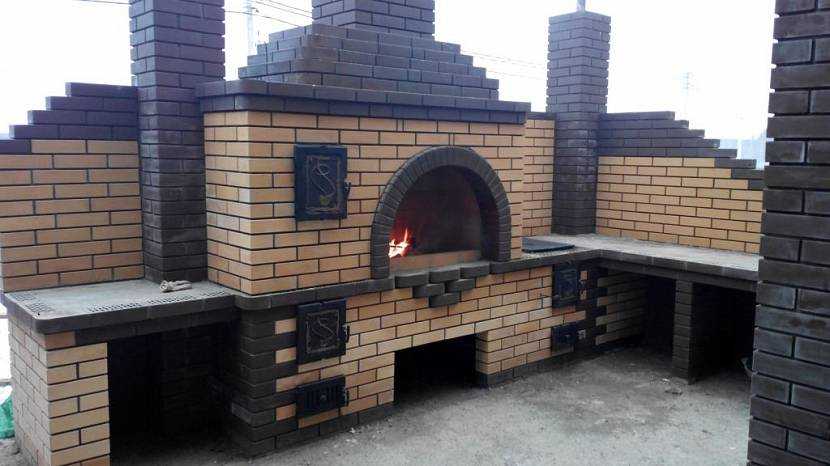

Стационарные встроенные конструкции, делаются из кирпича, в них могут быть вмонтированы плита, гриль и так далее. Функциональность конструкции позволяет готовить любые блюда. Обустройство комплекса требует наличия определенных знаний и умений, надо составлять план, читать порядовку кирпичей. Обращение к квалифицированным специалистам будет лучшим решением.

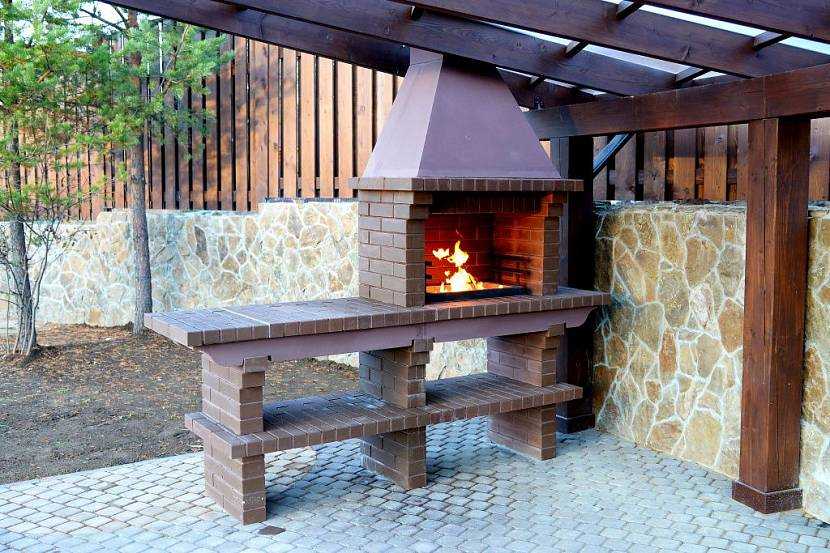

Мангал из кирпича – для создания только самых вкусных блюд Источник es.decorexpro.com

Печь-мангал.

Используется только для блюд, которые готовятся на решетках/шампурах, один из лучших вариантов для приготовления шашлыков. Очень простой вариант, иногда совмещается с коптильней. Стационарный мангал из кирпича в основном возводят одновременно с самой беседкой, но могут устанавливаться отдельно. Компактные модели, удобны в использовании, переносной мангал можно обложить кирпичом и сделать его, таким образом, стационарным. Беседки с мангалом для дачи очень популярны на участках, где мало свободного места.


Из кирпича можно создать просто печь-мангал со столешницей без всяких излишествИсточник nl.decorexpro.com

Печь-барбекю.

Напоминает модель с мангалом, но применяется только решетка, на которую выкладываются продукты. Отличается простотой использования, но есть некоторые неудобства в чистке. Стационарные модели делаются из кирпича, в последнее время они становятся очень популярными. Дополнительно они обустраиваются раковиной и столешницей. Подобные барбекю комплексы соответствуют всем требованиям пользователей в приготовлении еды. Чертежи предусматривают размещение печи под вытяжкой.

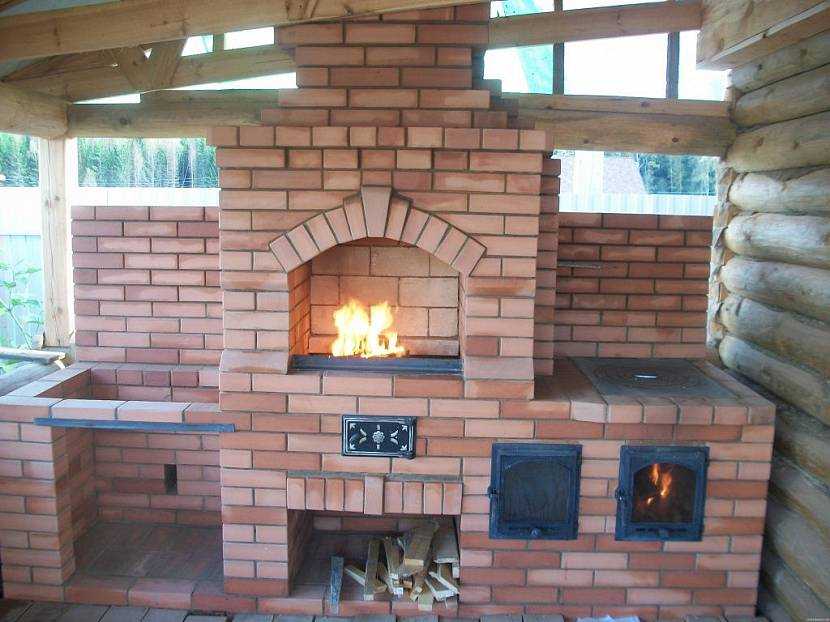

Комплекс из кирпича – барбекю с печью и местом для казанаИсточник orcafe.ru

Переносной мангал.

Портативная металлическая модель небольшого размера. Прослужит очень долго при условии правильной эксплуатации. Распространенный вариант, который можно приобрести в различных магазинах. При постоянном использовании на одном месте может обкладываться кирпичом, что увеличивает срок эксплуатации, надежность и удобство. Продукты можно готовить на решетке или шампурах.


Переносной мангал при необходимости можно вынести из беседки, когда он не актуаленИсточник www.rich-yard.ru

Разборные конструкции.

Портативные, недорогие модели, могут убираться на хранение. Встречаются очень редко, не очень популярны у отечественного потребителя.


Портативные мангалы можно брать с собой в дорогуИсточник pedtext.ru

Газовый гриль.

Получает большое распространение благодаря своим преимуществам. Достаточно подключить баллон с газом или подвести трубу и не надо разводить костер, нет едкого дыма. Для приготовления продуктов применяется жар от камней.

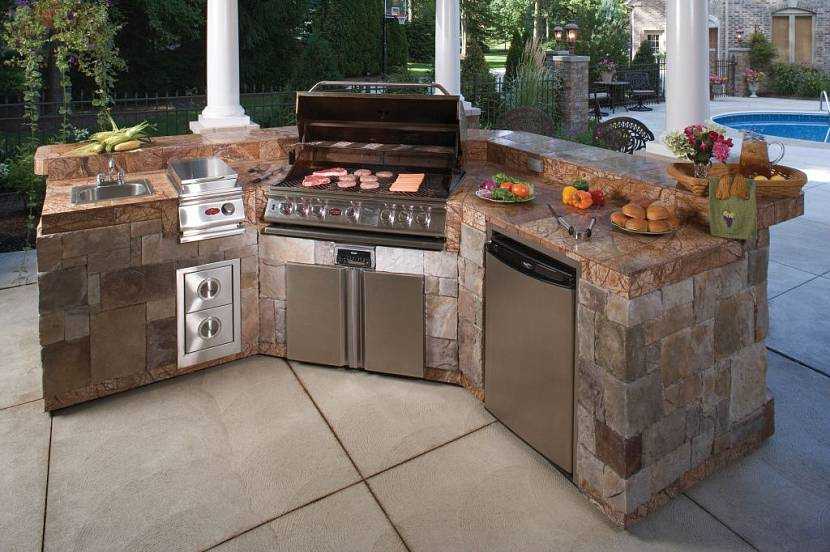

При возможности подвода газа можно установить подобный грильИсточник calflameblog.com

Смокер-гриль.

Новинка на отечественном рынке. Применяется для приготовления только копченых продуктов и гриль.

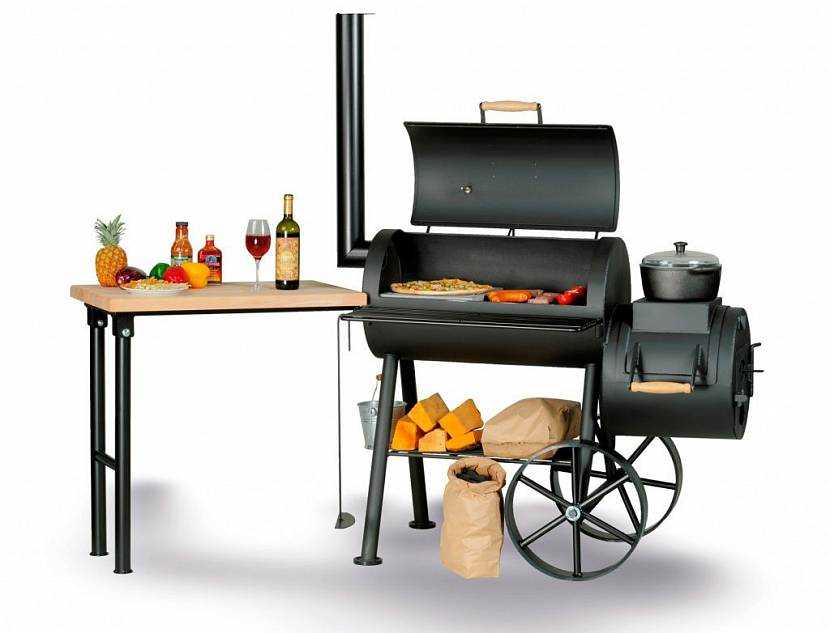

Смокер-гриль одобрят ценители копченостей и гриляИсточник de.decorexpro.com

Печь-казан.

Конструкция предусматривает специальные отверстия для казана. Используется для тушения, приготовления шурпы и плова.

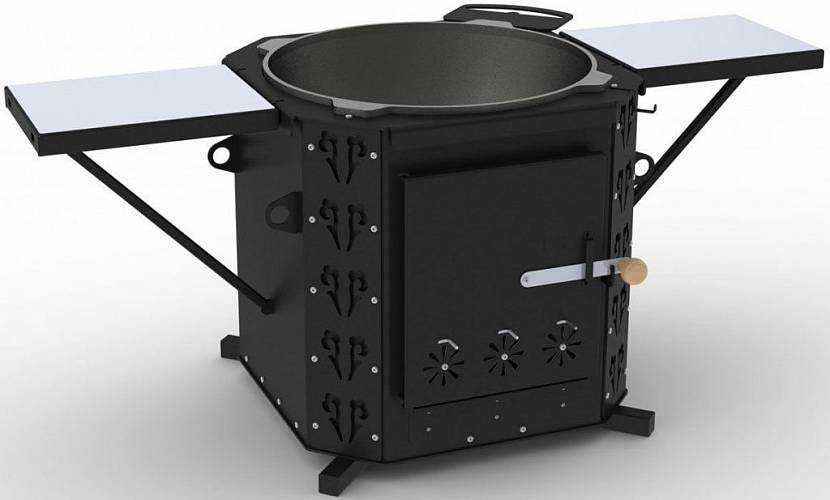

Печь для казана может быть и переносной, в любом случае плов на огне получится отменнымИсточник unitedkitchens.ru

Жаровня.

Для приготовления различных блюд используется твердое топливо.

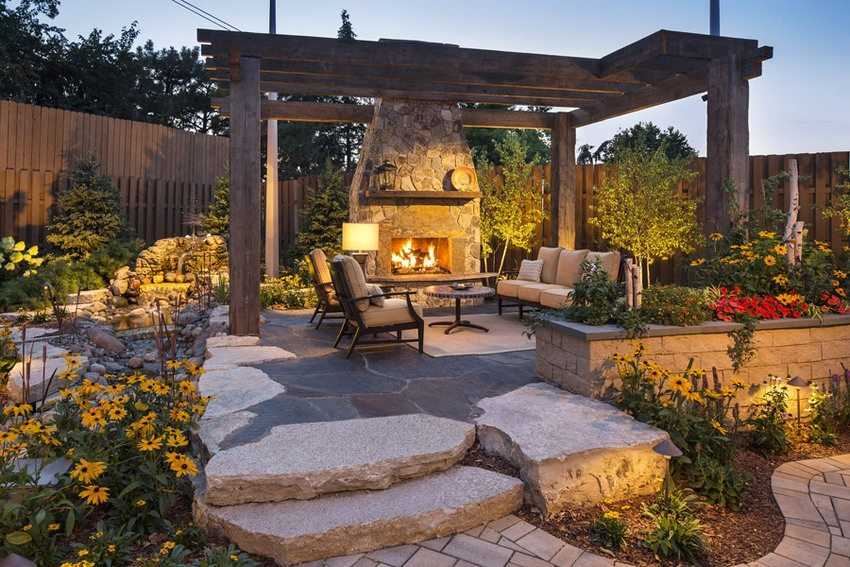

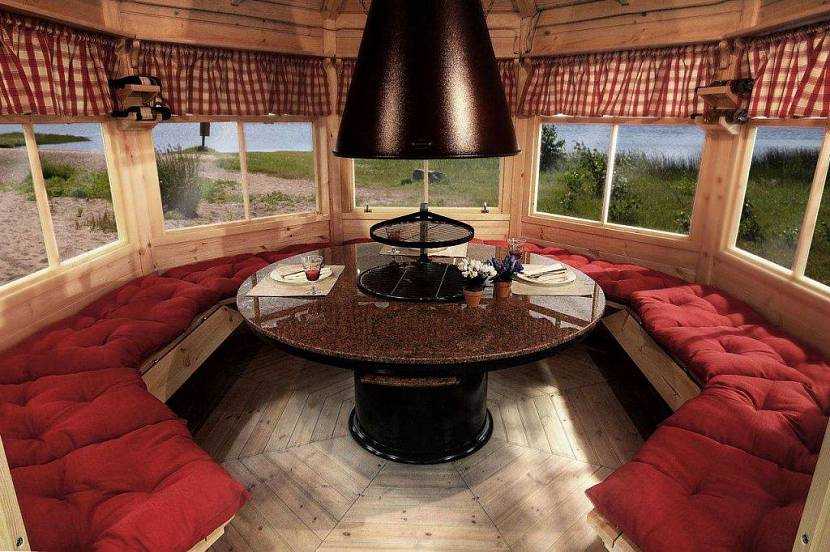

В этом барбекю-комплексе поставив в круглой беседке небольшую жаровню, каждому из гостей будет доступно блюдо сразу с огняИсточник roomester.ru

Печь-камин.

В основном применяется в беседках, которые используются круглый год. Иногда делается в открытых павильонах. Может применяться как барбекю или мангал.

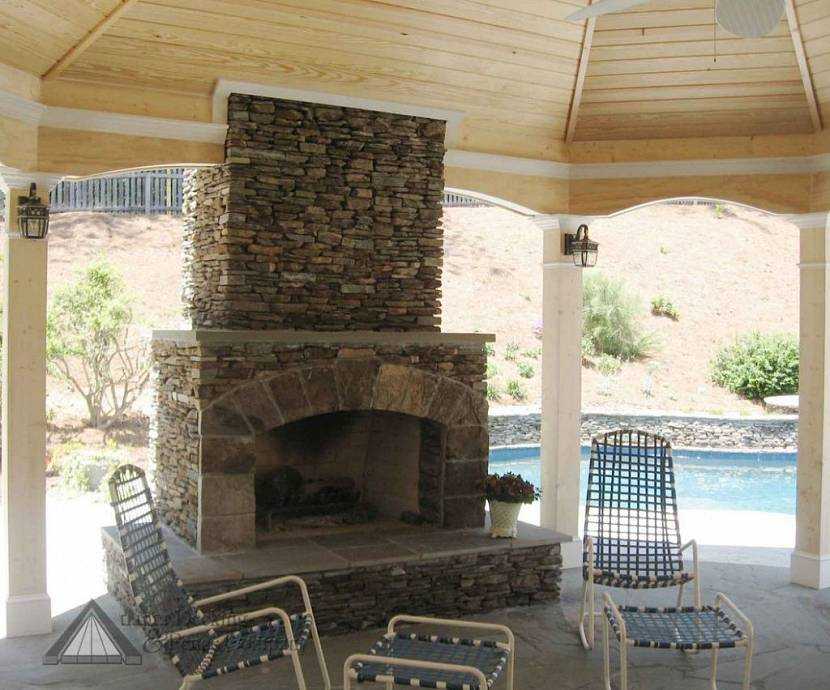

Печь камин ставят в беседках закрытого типа, чтобы обогревать помещение зимой и готовить угощения для гостейИсточник pinterest.com

Существует еще мини-печь по-русски, где можно готовить самые разнообразные блюда. Однако в беседках встречается очень редко из-за сложности всей конструкции. Чертежи обычно есть в свободном доступе, но работать над таким проектом должны только опытные и компетентные специалисты.

Правила безопасности – мангал внутри или снаружи?

Беседка с мангалом – это необязательно мангал внутри беседки. Во внутреннем и наружном расположении очага есть свои достоинства и недостатки, между которыми вам придется выбирать.Так, если расположить мангал внутри, то придется предпринять ряд мер по противопожарной безопасности – все-таки это открытый источник огня, искр и тлеющих углей

Особенно важно предотвратить возгорание в деревянной беседке – для этого стену или угол, где будет обустроен очаг, делают из огнеупорного кирпича, пол и стены в радиусе метра оббивают листовым металлом, что в сумме существенно повышает стоимость сооружения

Деревянная беседка с мангалом

Деревянные беседки с большим мангалом – это неизбежное повышение температуры внутри помещения во время приготовления заветного шашлыка, особенно в маленьком пространстве. Зимой это хорошо – закрытая беседка с мангалом не только накормит вкусным шашлыком, но и обогреет, а вот летом от удушающей жары будет некуда деться! Поэтому тут либо придется устанавливать окна, которые можно будет открыть настежь, либо вовсе обойтись открытым или полуоткрытым вариантом, который будет сложнее использовать в зимнюю пору. Положение может исправить хорошая вытяжка и наличие качественной вентиляции. В любом случае устанавливать обеденный стол рядом с источником огня – решение опрометчивое, поставьте стол как можно дальше.

Полуоткрытый вариант беседки

Расположение мангала снаружи позволяет сэкономить на мерах безопасности и решает проблему с высокой температурой. Особенно наружный мангал рекомендуем для деревянных беседок. Но и тут есть свои подводные камни. Во-первых, снаружи мангал занимает дополнительное место, а во-вторых, придется сооружать навес, который защитит повара и очаг от дождя. Какой вариант выбрать, решать вам, учитывая все факторы.

Дорожка к месту отдыха: неожиданное решение

Долго размышлял, из чего сделать дорожку к беседке. Тротуарная плитка – как-то банально, а хотелось чего-то особенного. В итоге решение было подсказано сыном Егором, которому всего 8 лет. Именно он предложил распилить слоями бревно и из этих «таблеток» выложить дорожку. Получилось весьма необычно. В моём случае использовалась сосна. Её легко обрабатывать, да и стоимость невысока (к концу строительства бюджет мой изрядно потрепался). Главное – основательно пропитать заготовки олифой и дать хорошенько просохнуть.

Минус сосны, как материала, в её недолговечности. Но такую дорожку можно легко обновить при необходимости. К тому же прошлой осенью, с первыми снегопадами, я просто собрал сосновые «таблетки» и занёс в гараж. Как только сойдёт снег, уложу их на прежнее место.

Вот такая аккуратная дорожка из соснового бревна у меня получилась

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм
