Садовая беседка с мангалом: обзор 2-х примеров возведения своими руками

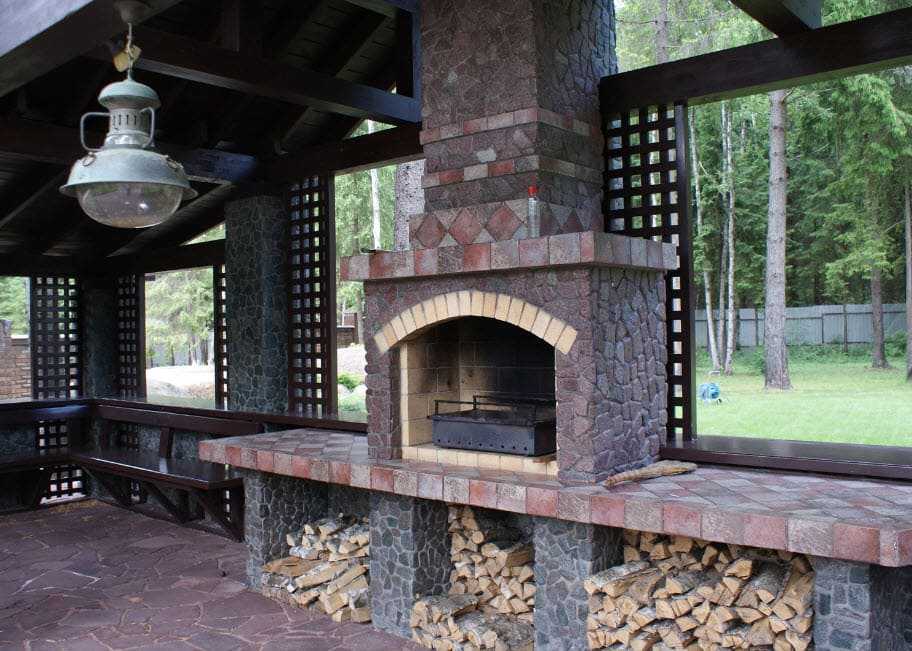

Постройка печи в беседке

Поскольку место для очага выкладывается примерно одинаково, для наглядности рассмотрим, как делают печь для летней кухни.

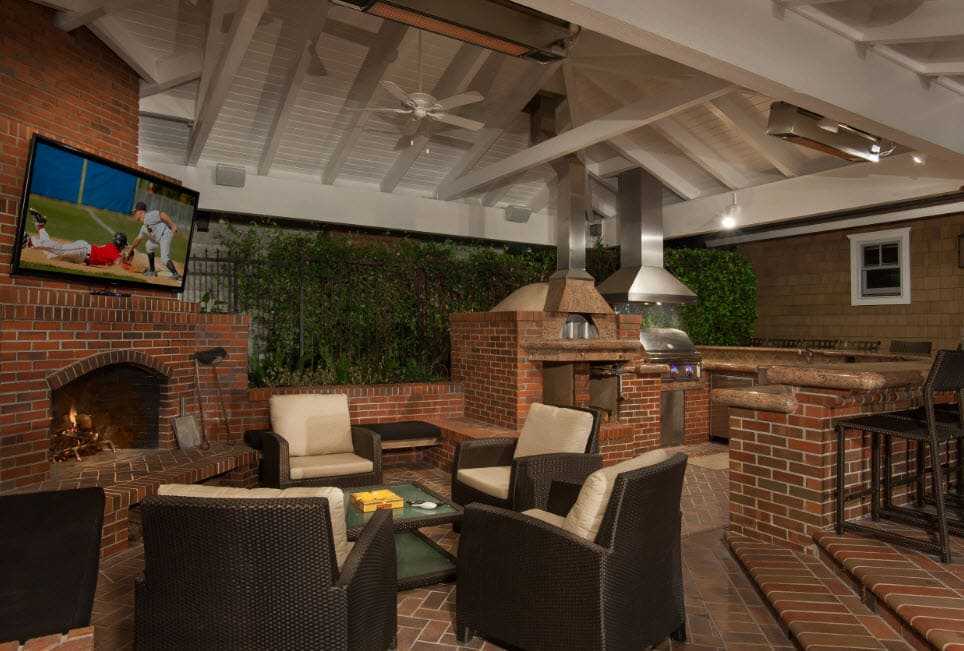

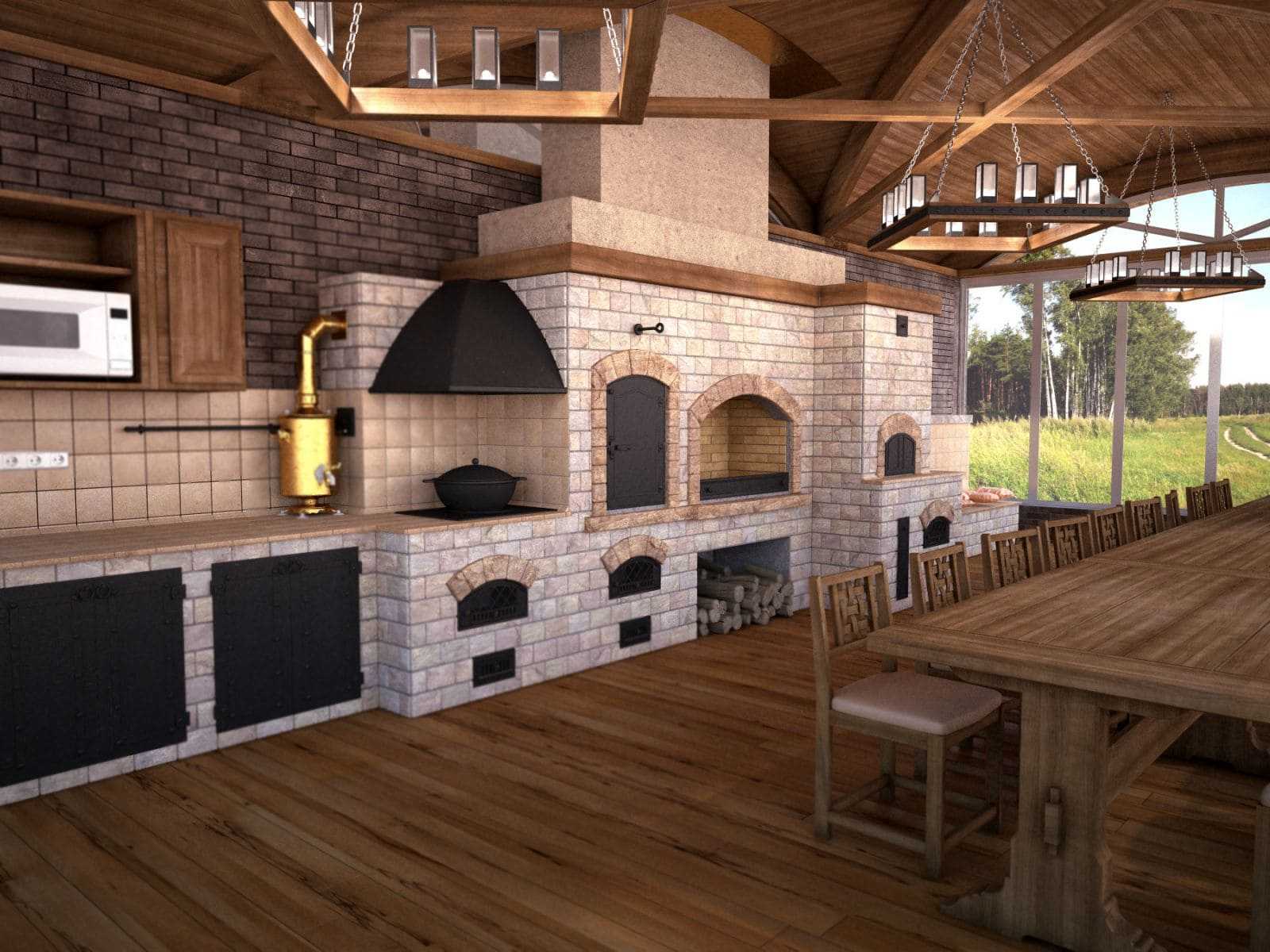

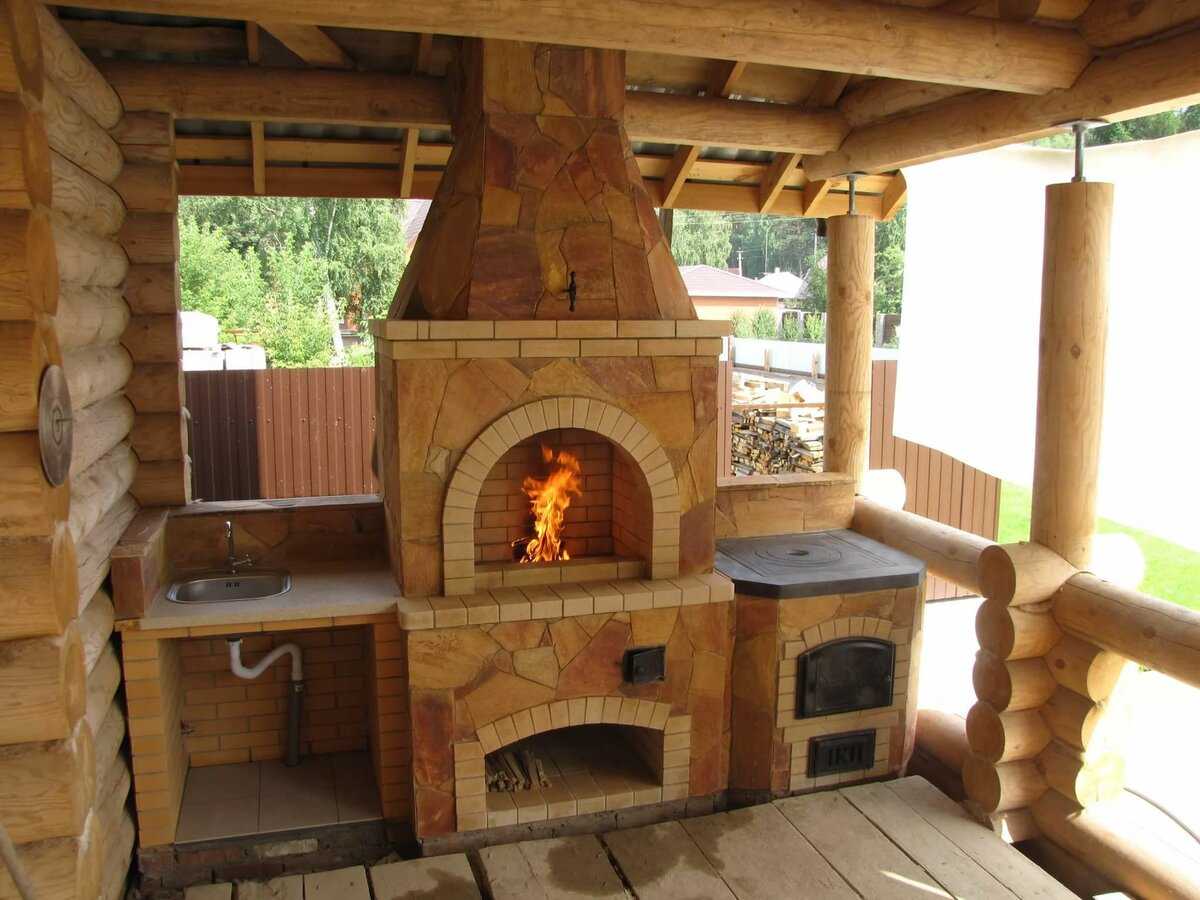

Можно соорудить целый печной комплекс, где объединяют несколько разновидностей закрытых и открытых очагов.

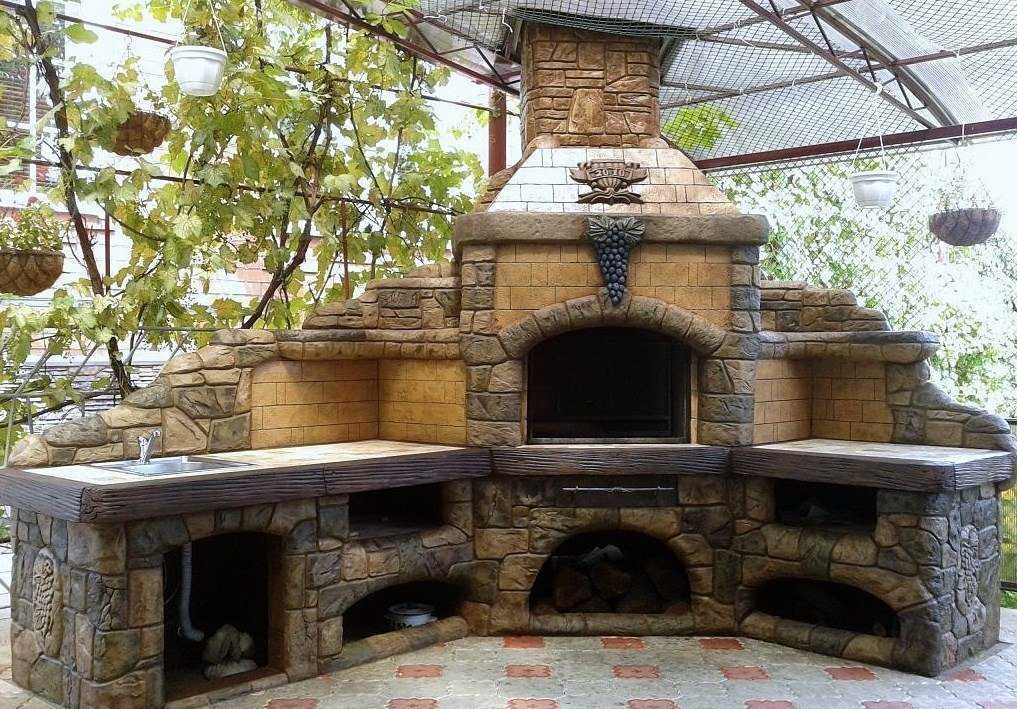

Печь может быть простой в исполнении, при этом сочетая в себе весь функционал для приготовления пищи.

Металлическую часть проще приобрести в готовом виде, если нет опыта в работе с железом. Каменную или кирпичную основу рекомендуется класть своими руками – нужен минимальный строительный опыт. Беседка под печь – это простейшая постройка на опорах под перекрытие.

Рекомендуется делать открытыми одну или две стены, не более. Так пространство будет защищено от осадков и лишней пыли.

Рекомендуется использовать негорючие материалы. Лучше сделать одну или две сплошные стены, сведя к минимуму сквозняки, что сделает место для еды под открытым небом более комфортным и «домашним». Когда сооружение будет готово, рекомендуется подвести туда ветку водопровода и электропровод.

Собственно, печь – это и есть одно из функциональных оснований беседки. Поэтому лучше для этого отвести южную стенку, создающую тень для совместной дегустации свежеприготовленной пищи.

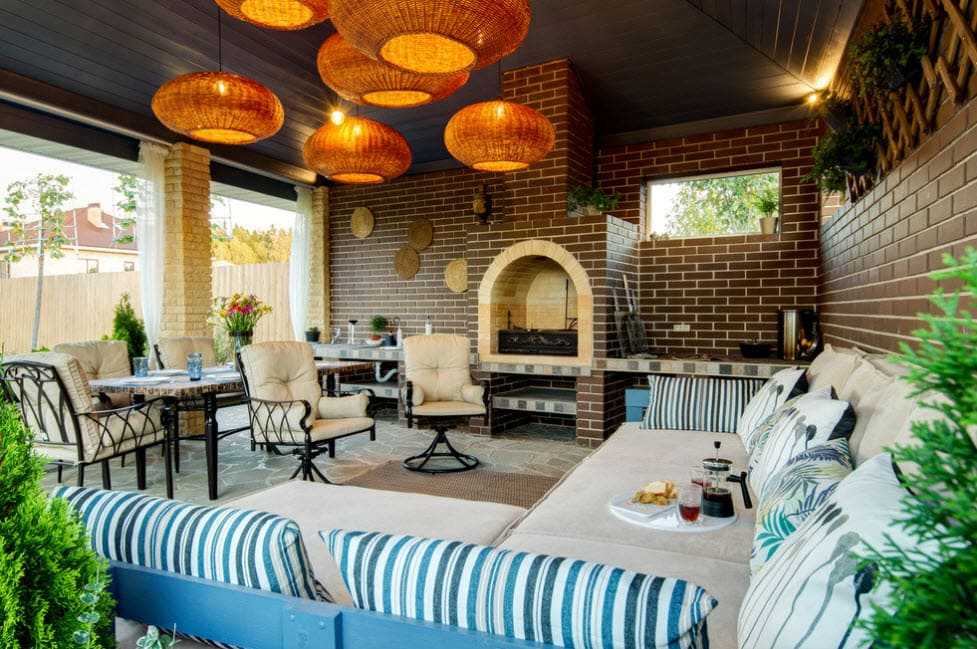

Строим беседку с мангалом своими руками. Фото индивидуальных сооружений

Строительство беседки барбекю начинается с подготовки места под постройку. Выбранный участок расчищается, при необходимости выравнивается и делается разметка будущего строения согласно чертежам. Для разметки используют клинья (колышки) и строительный шнур, который натягивается между ними. Затем устраивают фундамент. Под беседку используют столбчатый фундамент, под кирпичную печь-мангал укладывают ленточное мелкозаглубленное основание или монолитную плиту.

Расположение павильона из дерева позволяет отдыхающим любоваться пейзажем

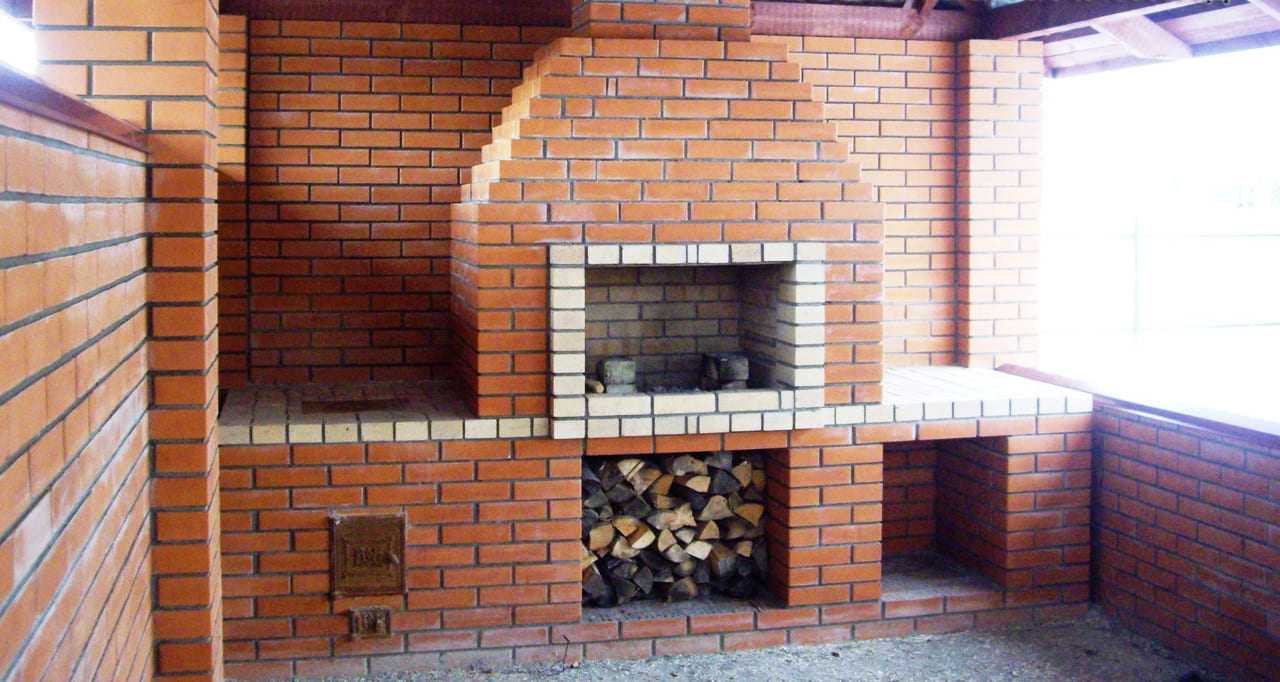

Возведение мангала

Как только бетон основания схватится, приступают к строительству мангала. Начинают строительство с устройства подставки под печь. Полость, образующаяся под этой подставкой, будет служить в качестве дровника. Далее приступают к укладке кирпичей мангала. Все ряды выполняются согласно схеме порядовой укладки.

Первый и второй ряды укладываются, заполняя все пространство внутри периметра мангала. Далее выкладывают ряды по периметру, образуя нишу для хранения дров. Кладка кирпичей по периметру служит основанием печи. После этого делается проем для приготовления пищи. Высота проема обычно составляет семь кирпичей.

Порядовки и сечения мангала из кирпича

Когда строительство мангала закончено, оборудуют дымоотвод, располагая кирпичи по кругу. Изнутри дымоход покрывают металлом, что значительно упрощает уход. На самом верху дымоотвода располагают металлический колпак, защищающий мангал от попадания осадков.

Устройство пола

После того как будет возведен мангал, приступают к строительству самой беседки. Перед тем как уложить пол, делают изоляционный слой из рубероида, чтобы материал пола не впитывал влагу от грунта. В открытых сооружениях пол устраивают с небольшим уклоном, чтобы попадающие осадки могли быстро удалиться самотеком.

3D-проект каркаса беседки из дерева

Для устройства пола сначала делается из бруса нижняя горизонтальная обвязка по периметру. Брусья обвязки фиксируются на шпильки, предварительно уложенные в фундамент, и затягиваются шайбой. Далее крепят лаги с шагом 40-50 см. А затем обшивают пол доской, фанерой или ОСБ-плитами.

Полезный совет! Если полы в беседке деревянные, необходимо некоторое пространство вокруг мангала покрыть металлическим листом или устроить в этой части пол из плитки. Это исключит риск возгорания при случайном попадании на пол тлеющих углей.

В качестве напольного покрытия в беседке используется тротуарная плитка

Если беседка имеет весомую конструкцию, можно выполнить пол из бетона, который заливают на грунт, или из тротуарной плитки.

Стены беседки

Если беседка барбекю открытого типа, то монтируют столбы-опоры, которые устанавливают строго вертикально, используя для фиксации положения временные укосины. Опорные брусья монтируют на брусья горизонтальной обвязки. Иногда для прочности конструкции вертикальные стойки укрепляют поперечными балками. Между опорами устраивают ограждения из перил и балясин.

Схема конструкции беседки с мангалом

Монтаж крыши

Каркас крыши для беседки монтируют на земле. Торцы стропильных балок с одной стороны зарезают под углом в 45 градусов, а с другой — вырезают замки и соединяют. Готовую конструкцию крыши поднимают и устанавливают на каркас беседки, используя болтовое крепление.

Далее приступают к обшивке, которую можно устроить из досок или фанерных листов. В месте, где будет располагаться труба дымохода, делают отверстие, а саму трубу в этом месте обкладывают асбестовым картоном.

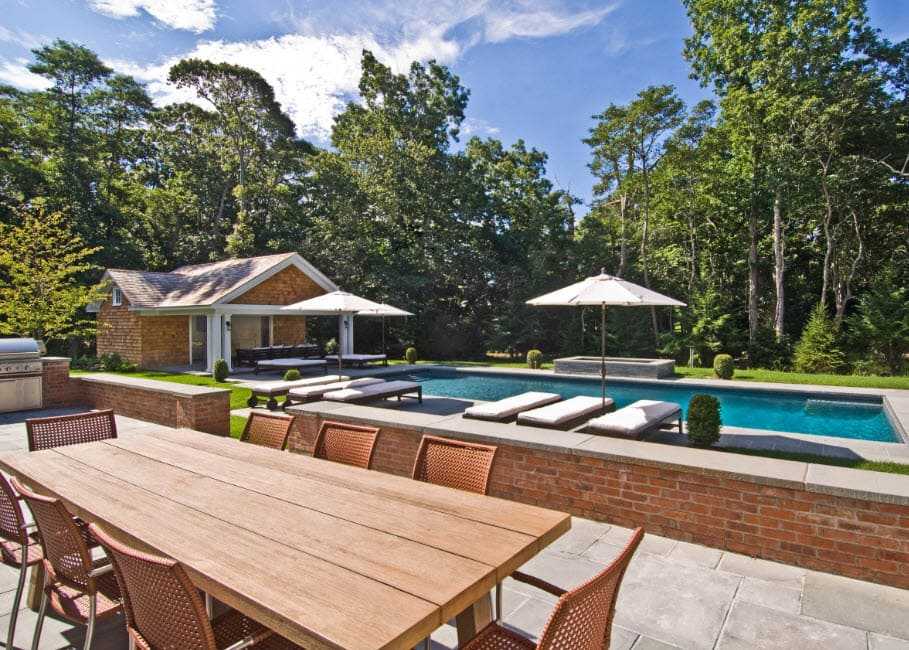

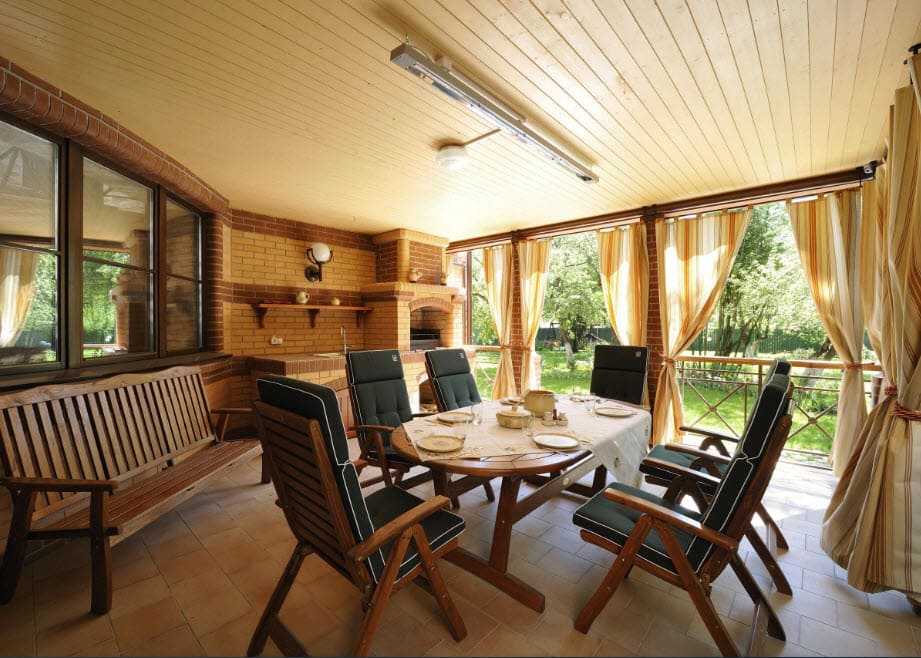

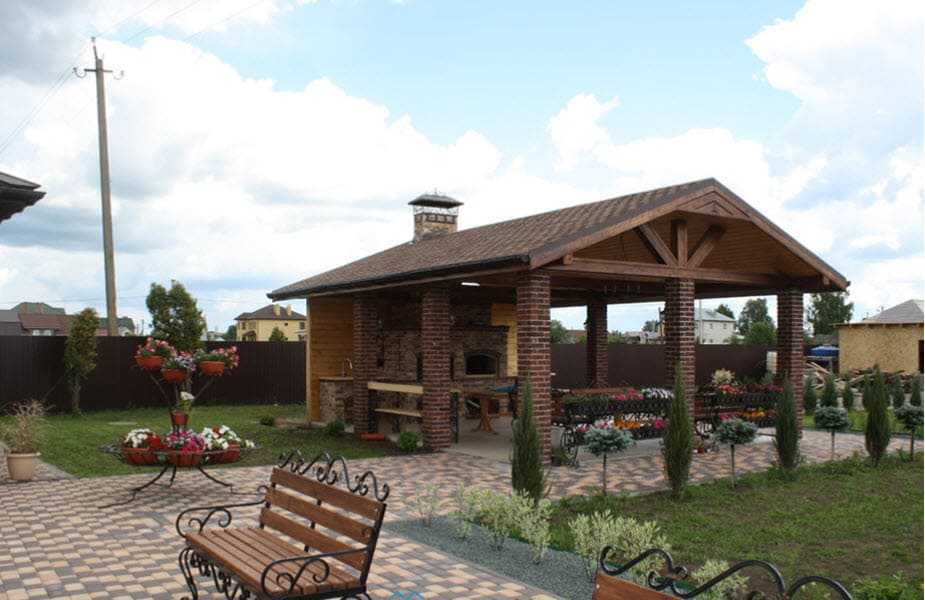

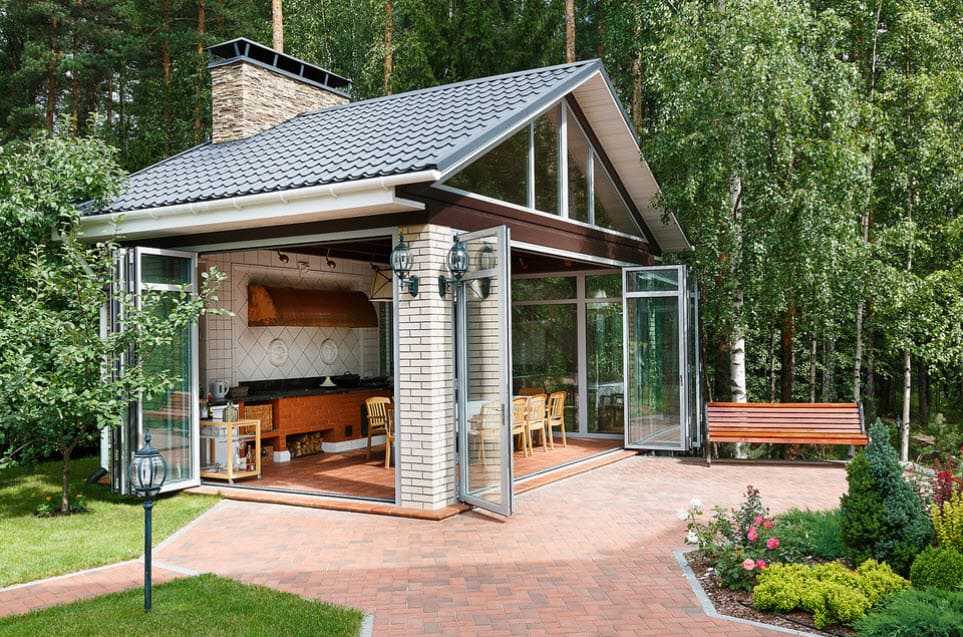

Павильон с барбекю во дворе частного дома

После выполнения всех этих работ, приступают к покрытию кровельного материала. В целях безопасности, обычно в беседках для дачи с мангалом (фото тому в подтверждение) используют металлочерепицу или профнастил. Но при правильном проведении всех работ, для таких беседок подойдет гибкая черепица или поликарбонат.

Возведение беседок с мангалом требует особого внимания, строгого следования проектным требованиям и соблюдения всех противопожарных норм. Поэтому, если есть возможность, обратитесь за квалифицированной помощью к профессионалам.

Этапы строительства

Возведение беседок с печами любого типа проходит по примерно одинаковому плану. Сначала подготавливают участок для строительства, при необходимости закладывают фундамент. Если рядом с местом стройки есть металлический, кирпичный забор, его можно использовать как стену, придвинув впритык всю конструкцию.

На следующем этапе происходит раскладка кирпича для печки в специальной технике порядовки. Элементы выкладывают послойно, помещая между ними металлические прутья. Вместе с очагом устанавливают дымоход.

Когда печь готова, приступают к монтажу каркаса, кладке пола. Чтобы отделить напольное покрытие от земли, используют изоляционный слой рубероида. В открытых беседках его делают под небольшим наклоном, чтобы вода после дождя могла стечь с площадки.

На завершающем этапе производят кровельные работы. Это может быть бюджетный навес или капитальная крыша из балок, обшитая профнастилом, поликарбонатом.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

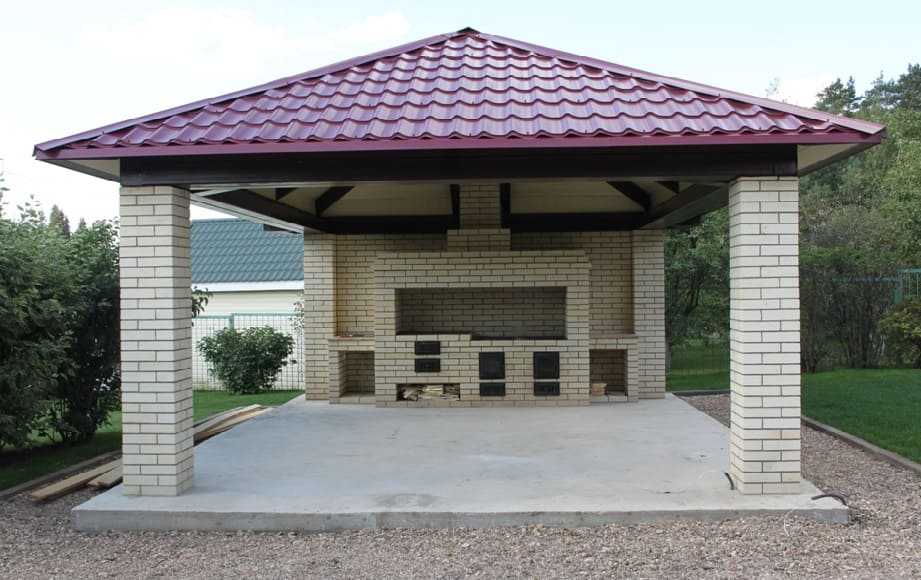

Строительство беседки с печью и мангалом из кирпича

Фундамент

Кирпич – это тяжелый строительный материал, исходя из чего, для сооружения беседки из кирпича потребуется надежное основание, представленное в виде ленточного фундамента. Если почва сухая и устойчивая, то для обустройства открытой беседки можно использовать столбчатый фундамент, сваи или монолитную бетонную плиту. Мы же рекомендуем использовать только надежный ленточный фундамент, для которого нужно вырыть траншею, глубина которой достигает песчаного слоя.

В оптимальном случае высота фундамента должна составлять полметра, при этом нужно учитывать наличие печки:

• Разметка территории с учетом габаритов беседки (участок должен быть на 0,2 метра длиннее и шире самой постройки).
• Снять верхний слой почвы, очистить от сорняков и обработать химическим раствором.
• Вырыть траншею.
• Создать «подушку» из щебня и песка.
• Сделать деревянную опалубку.
• Проложить арматуру.
• На месте, где будет установлена печь нужно сделать отдельный фундамент, глубина которого составляет порядка 0,2 метра, из которых 7 см – это слой песка и щебенки, а для армирования опалубки используется металлическая сетка.
• Залить оба фундамента бетоном и дать застыть.

Гидроизоляция

Пространство под полом должно впитывать влагу, не пропуская ее внутрь беседки. Именно для этого внутрь фундамента нужно засыпать песок, но его не достаточно. Защитить пространство от влаги можно, постелив на грунт плотную пленку или рубероид, защищающие беседку от влаги и прорастающей травы. Поверх песка укладывается щебенка, которую также нужно накрыть изоляционным материалом. Кирпич не должен контактировать с бетоном, иначе он начнет отсыревать, поэтому между фундаментом и кирпичной кладкой также нужно проложить слой гидроизоляции.

Кирпичная кладка стен и колон

Что касается кладки кирпича, то она производится таким же образом, как и при обычном строительстве. Единственное, что нужно учесть для постройки открытого типа – наличие стока дождевой воды, которое делается с помощью небольших зазоров в первом ряду кладки. При обустройстве пола нужно сделать минимальный наклон в сторону стока (противоположную от места очага). Второй ряд кирпича кладется всплошную, после чего идет смещение последующих рядов на полкирпича.

Для обустройства колон нужны металлические опоры (трубы), которые заранее утапливаются в фундамент, а затем обкладываются кирпичом. Также можно создать частичную стену, верхнюю часть закрывают металлической ковкой, текстилем или деревянными решетками. Со стороны очага нужно сделать сплошную стену, исключив задувание ветра и попадание атмосферных осадков.

Укладка печи

Для создания печи на фундамент выкладывают огнеупорные и экологически безопасные кирпичи, кроме того, все элементы, используемые для кладки, не должны выделять токсичных веществ. Раствор для кладки – смесь глины и песка, где их соотношение зависит от жирности глины. Перед началом строительных процедур кирпич нужно замочить в воде, благодаря чему он будет лучше цепляться к раствору.

Проект печи нужно проработать отдельно, так как любая неточность влияет на качество работы. Конструкция может иметь одну или несколько топок, рабочую и разделочную поверхность, мойку и шкаф для хранения посуды. В верхней части конструкция должна переходить в трубу, дымоход располагается выше уровня кровли, сверху его закрывают металлическим «зонтиком», защищающим пространство от осадков. Следующий шаг – подведение необходимых коммуникаций и отделка поверхности очага керамикой или штукатуркой.

Крыша и кровельные работы

Финальный этап – установка крыши, лучше всего отдать предпочтение односкатной или двускатной конструкции. Что касается выбора кровельных материалов, то ограничений здесь нет, а единственный нюанс – это необходимость отверстия под дымоход, которое нужно тщательно изолировать оцинкованным железом. В качестве кровельного материала лучше всего смотрится металл, гибкая и керамическая черепица. Сделать беседку зимней можно, застеклив окна и утеплив стены, пол и потолок. Что касается напольного покрытия, то оно может остаться бетонным, выложенным из кирпича или тротуарной плитки.

Возведение печи барбекю

Итак, подготовительные этапы завершены, можно приступать к самой главной работе, которая заключается в сооружении печи. Поможет ознакомиться с основными рекомендациями о том, как построить мангал на даче своими руками из кирпича схема, а также представленная ниже инструкция.

Приготовление раствора

Важно учесть, что для сооружения печи требуется подготовить два отдельных вида строительного раствора, один из которых необходимо использовать для кладки, соприкасающейся с огнём, а второй – для скрепления элементов, расположенных в безопасной зоне. Для изготовления цементного раствора необходимо следовать таким пропорциям:

• 1 часть цемента М25.
• 5 частей песка.

Что касается огнеупорной смеси, то при её приготовлении нужно руководствоваться несколько иными рекомендациями, которые несколько различаются в зависимости от жирности основного компонента, а именно – глины:

• Тощая – 1 часть глины, 1 часть песка.
• Средняя – 1 часть глины, 1,5 части песчаной основы.
• Жирная – 1 часть глины, 2,5 песка.

Перед началом работ следует замочить глину минимум на 24 часаИсточник jooinn.com

Готовить цементный раствор допустимо непосредственно перед проведением работ

Что касается глиняной смеси, то перед тем, как сделать мангал из кирпича, важно замочить её на сутки. Рекомендуется периодически перемешивать глину, постепенно добавляя в неё необходимый объем песка

Кладка цокольного ряда

Первый этап – кладка цокольного ряда кирпичей. На указанном этапе необходимо выложить кирпичи в один или, что ещё лучше, два ряда сплошным прямоугольником согласно размерам будущей печи. Эта мера необходима для того, чтобы предупредить регулярное перегревание бетонной основы, которая может стать причиной его быстрого разрушения. В том случае, если при проведении работ используется вторичное сырье, кирпичи требуется тщательно очистить от грязи и старой цементной или иной смеси.

Построить качественную печь можно только при условии соблюдения всех правилИсточник bbq-aristokrat.ru

Жаровня

Теперь можно приступать к сооружению непосредственно печи. Итак, разберём пошагово, как выложить мангал из кирпича своими руками:

При возведении первого ряда важно оставить место для поддувала. Устанавливать рекомендуется дверцу, изготовленную из жаропрочных материалов, которые выдерживают воздействие высоких температур

Преимущественно в таких случаях используются металлические дверцы. Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании.

Второй этап включает сооружение дровника, а также крыши. Для придания конструкции максимальной прочности рекомендуется сделать дополнительную стену.

В центре дровника требуется оставить небольшое пространство для металлической решётки, подобрать которую для учёта размеров следует заранее.

Для перекрытия дровника рекомендуется использовать оцинкованные листы.

Второй важный этап – возведение непосредственно жаровни, а также сборника дыма. Для выведения дыма наружу между кирпичами следует оставлять небольшие зазоры, оптимальное количество которых равно шести.

Далее для перекрытия отделения для топки необходимо возвести настил. Варочная поверхность, которую в последующем можно будет использовать для приготовления пищи, необходимо установить непосредственно над настилом, обязательно используя изоляционный слой.

После завершения всех работ необходимо сформировать трубу, которая будет выводить из мангала дым.

Для поддувала важно использовать огнеупорные материалыИсточник mydesignclub.info

Важным является следующее: после завершения каждого отдельного этапа работ требуется тщательно затирать швы между кирпичами, эта мера поможет увеличить прочность конструкции в целом.

С чего начать?

Возведение любой постройки необходимо начинать с двух взаимосвязанных моментов: разработки проекта и чертежа, а также выбора места. Что из них будет приоритетнее, зависит от площади приусадебного участка. Если свободной земли хватает, то можно разрабатывать любой проект. В интернете имеется достаточное количество уже готовых вариантов с подробными чертежами и расчетами затрат. Если же земли мало, то размеры беседки с мангалом должны не только соответствовать потребностям владельцев, но и гармонично вписываться в ландшафт. То же касается и внешнего вида – он не должен выбиваться из общего пейзажа.

Кроме того, при выборе места следует учитывать важные моменты:

1. Рекомендуется устраивать беседки, грили, мангалы и различные площадки для отдыха так, чтобы они были максимально удалены от дороги, а также от соседних участков, если это возможно.
2. Во время готовки на любой жаровне образуется довольно много дыма. Если беседка будет расположена рядом с домом, то дым проникнет в жилые помещения.
3. В целях безопасности жаровни всех типов, как и простые костры, нельзя устраивать вблизи газопроводов, электрических проводов, строений из легковоспламеняющихся материалов, гаражей.

Особое внимание во время разработки проекта нужно обратить на материалы, которые будут использованы. Каменная или кирпичная беседка с мангалом – оптимальный вариант

Однако при этом и достаточно дорогой. Особенно если речь идет о натуральном камне. Кроме того, потребуются еще цемент и песок, чтобы приготовить раствор для кладки. Также строительство будет более трудоемким. Несомненным плюсом в данном случае будет негорючесть материалов. Удешевить постройку можно, если использовать кирпичи б/у.

Деревянные постройки смотрятся очень красиво, но дерево обладает рядом недостатков. Во-первых, оно горит. Во-вторых, хороший лес стоит дорого. В-третьих, дерево не так долговечно, как кирпич или камень. Преимущество деревянной конструкции состоит в том, что ее можно сделать разборной и при необходимости перенести на другое место или убрать на хранение.

Довольно часто для постройки используют металл. Как правило, это каркас из арматуры, квадрата, ажурные кованые решетки и т.д. Кроме абсолютной пожарной безопасности преимущество заключается в том, что выглядит такая конструкция не слишком массивно.

Ну и само собой, построить беседку с мангалом своими руками возможно, используя сочетания различных материалов. Что же касается самих жаровен, то их делают из камня (кирпича), металла или даже из пенобетона.

Деревянные и металлические варианты беседок с мангалом не требуют такого капитального фундамента, как каменные и кирпичные.

Подготовка площадки для строительства

Необходимо убрать все мешающие насаждения. В том числе растения вблизи места будущей жаровни. Площадку нужно будет обязательно выровнять.

Разметка обычно делается при помощи колышков и веревки. Необходимо помнить, что под капитальную стационарную жаровню придется делать отдельный фундамент. Соответственно, нужно разметить место и под него.

Если в строительстве применяется дерево, то его также предварительно готовят, обрабатывая антисептическими и противогорючими средствами.

Необходимые инструменты и материалы

Чтобы строить дачные беседки с мангалом, вам понадобятся:

• строительный материал для беседки: кирпич красный полнотелый или камень, деревянный брус соответствующих размеров, доски. Количество определяется проектом;
• брус деревянный размером не менее 50×50 и доски для устройства крыши;
• доска половая или иной материал для пола внутри беседки;
• жидкость для огнеупорной пропитки дерева, если запланировано строительство беседки из дерева с мангалом;
• жидкость для антисептической пропитки дерева;
• красный кирпич полнотелый, кирпич огнеупорный для строительства самой жаровни. Количество индивидуально и зависит от проекта жаровни;
• песок речной просеянный;
• цемент;
• щебень для дренажа;
• арматура для армирования фундамента;
• глина красная (желательно жирная). Потребуется для приготовления раствора, если беседка с мангалом из кирпича;
• миксер строительный или бетономешалка;
• инструмент для кладки кирпича;
• уровень строительный;
• лопата штыковая и подборная;
• рулетка строительная;
• емкость для замачивания глины (бочка, выварка объемом около 50 л).

Материалы для беседок-барбекю

Незамысловатую садовую беседку можно соорудить из разнообразных подручных материалов, однако для построек, в которых будут размещены мангал, печь или барбекю, дизайнеры предпочитают использовать следующие материалы.

• дерево;
• кирпич;
• стальной металлопрокат – профильные трубы, прутья круглого и квадратного сечения, листы.

При выборе материалов для постройки следует учитывать преимущества и недостатки, которые приобретут возведенные садовые конструкции.

Деревянные беседки

Деревянным беседкам-барбекю присуща масса достоинств:

• природная натуральность дерева, его экологическая чистота;
• доступность дерева, возможность использования старых деревьев с собственного участка;
• простота обработки, позволяющая создание необычайных художественных форм;
• простой монтаж сооружения;
• небольшой вес, что позволяет обойтись облегченным фундаментом;
• дерево способно поддерживать оптимальный микроклимат в жаркую погоду.

Деревянная беседка с отдельной нишей для мангалаИсточник d-revo.ru

Из недостатков деревянных конструкций отмечают следующие факторы:

• невысокую стойкость к излишней влаге и насекомым-вредителям;
• необходимость регулярной обработки антипиренами для увеличения противопожарных свойств и антисептиками в целях защиты от вредоносной микрофлоры, грибка, плесени.

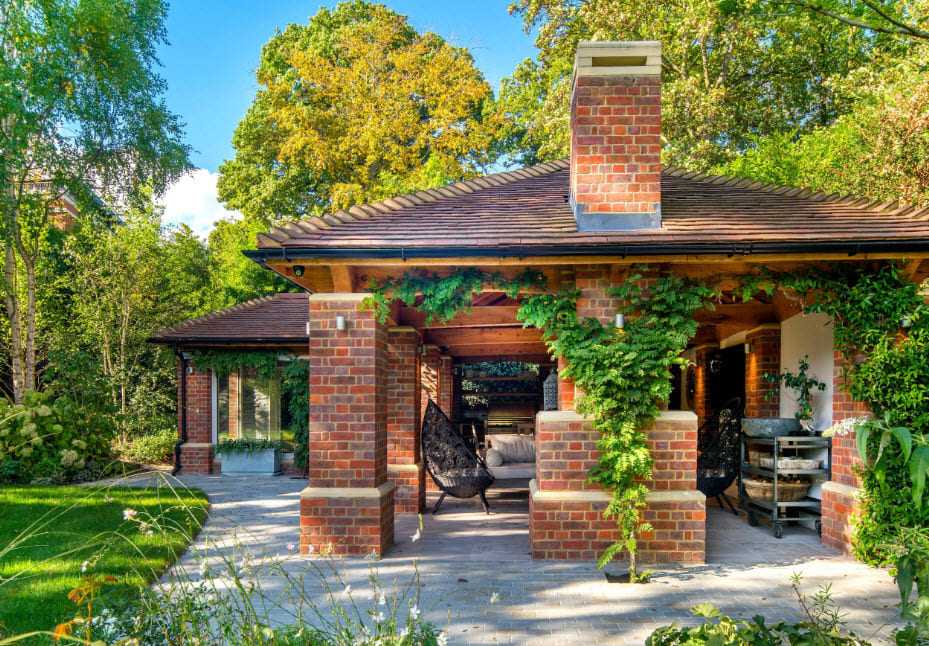

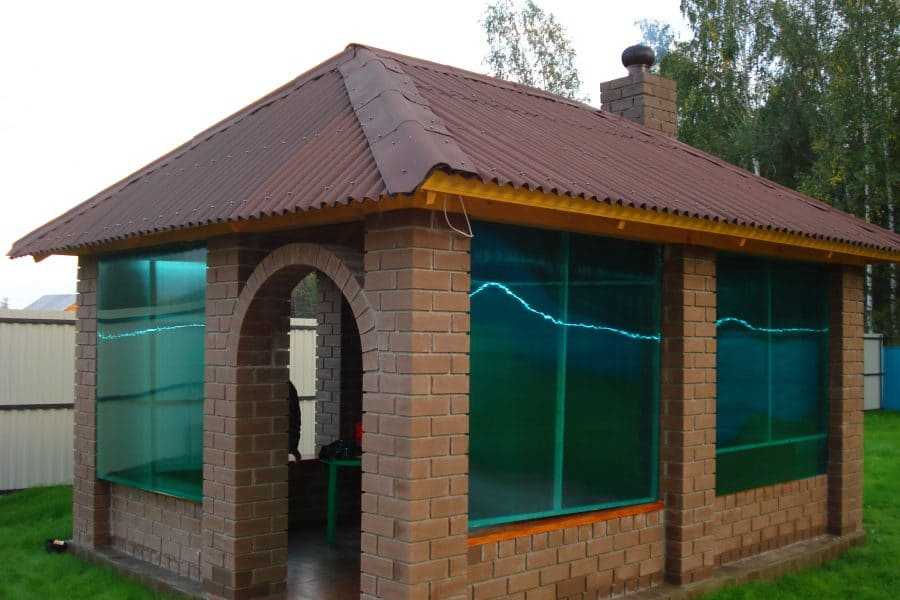

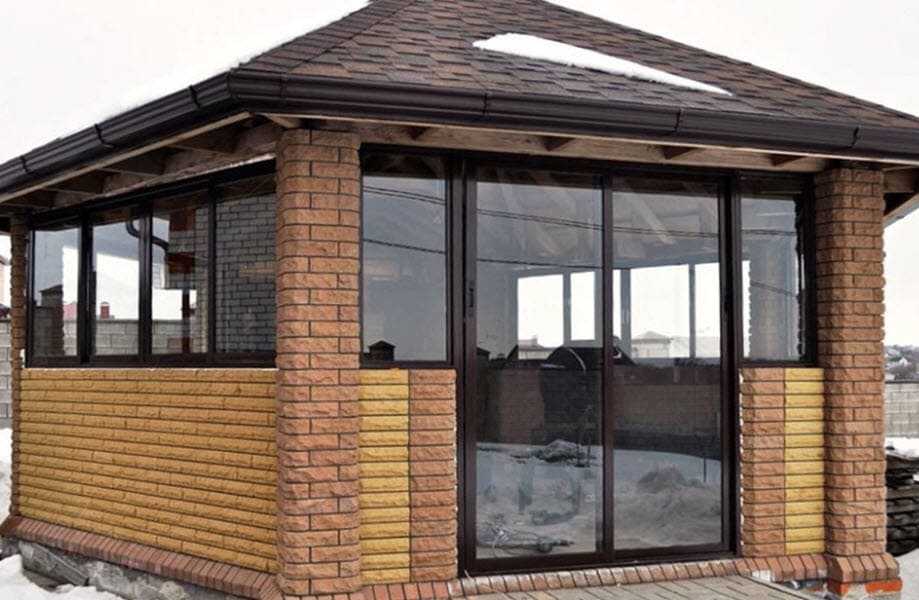

Беседки из кирпича

При возведении кирпичных садовых построек необходимо закладывать полноценный фундамент по аналогии с жилыми домами. Строительство кирпичного павильона обойдется дороже, чем деревянного, и займет больше времени. В то же время у кирпичных строений имеется ряд достоинств, которые делают проекты беседок с мангалом и барбекю из кирпича более востребованными, чем предложения аналогам из других материалов. Мангалы и барбекю для дачи, фото которых расположены ниже, демонстрируют внешнюю привлекательность таких конструкций.

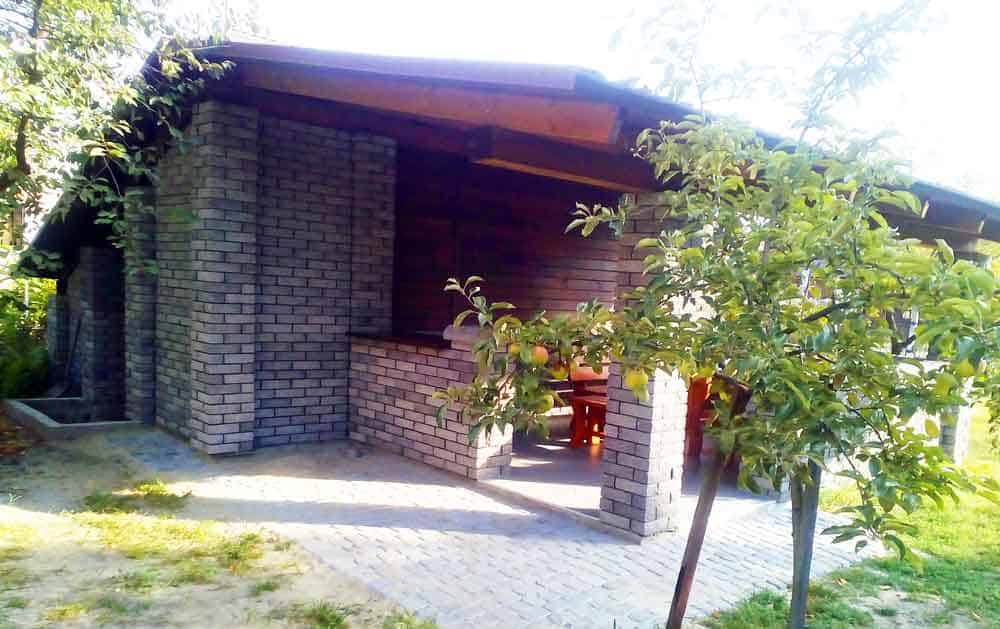

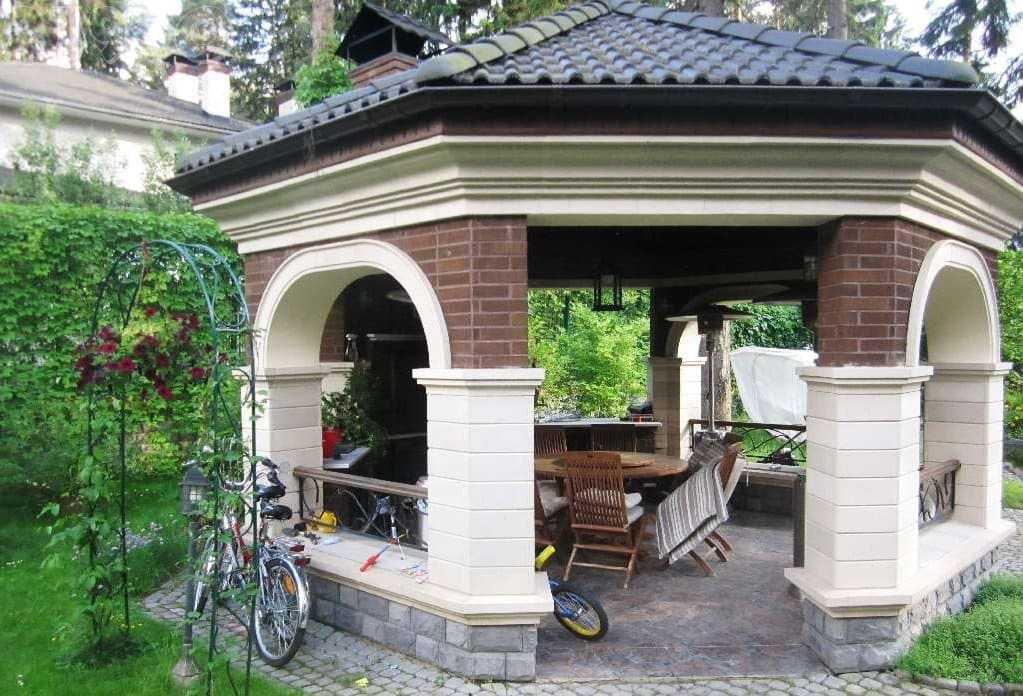

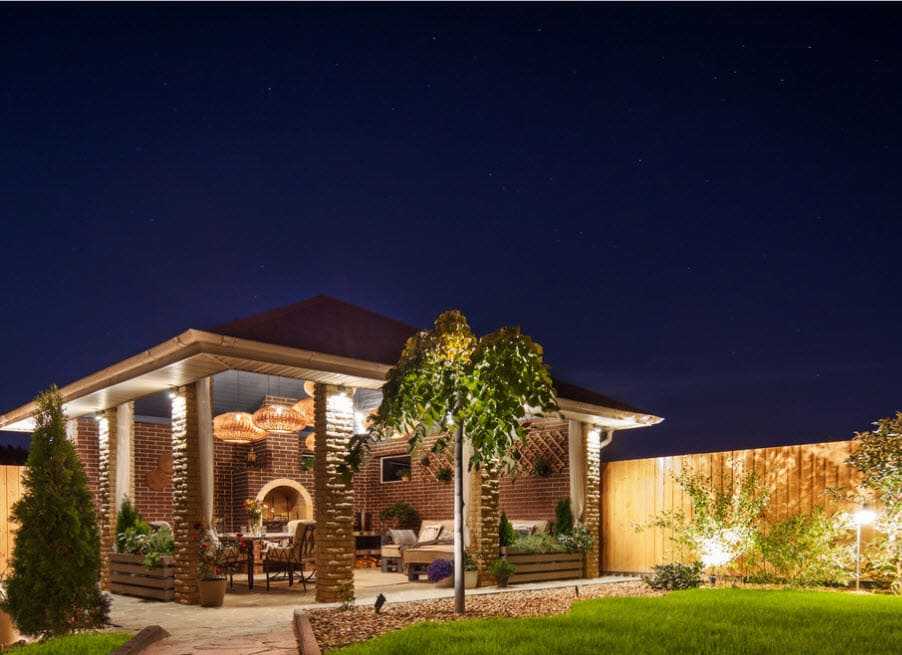

Открытая беседка из кирпичаИсточник weekly.kz

Кирпичная беседка с мангалом имеет следующие достоинства:

• пожаробезопасность, столь необходимая при пользовании открытым пламенем в помещении;
• прочность постройки, надежность, стойкость к негативным воздействиям окружающей среды;
• возможность подвода инженерных коммуникаций и утепления под круглогодичное использование;
• универсальность и многофункциональность – беседки из кирпича могут служить летними и зимними кухнями, их можно оснастить диваном или спальной мебелью для ночного отдыха.

Из минусов кирпичных беседок-барбекю отмечают проблемы финансово-организационного характера:

• высокую стоимость;
• сложность строительных работ, требующая привлечение сторонних специалистов.

Итак, беседка с мангалом из кирпича обойдется дороже, но будет надежной и безопасной.

Металлические беседки с мангалом или барбекю

Металлические беседки состоят из следующих конструктивных элементов:

• опорных стоек из круглой или профильной трубы;
• ажурных стенок из круглых или квадратных прутьев.

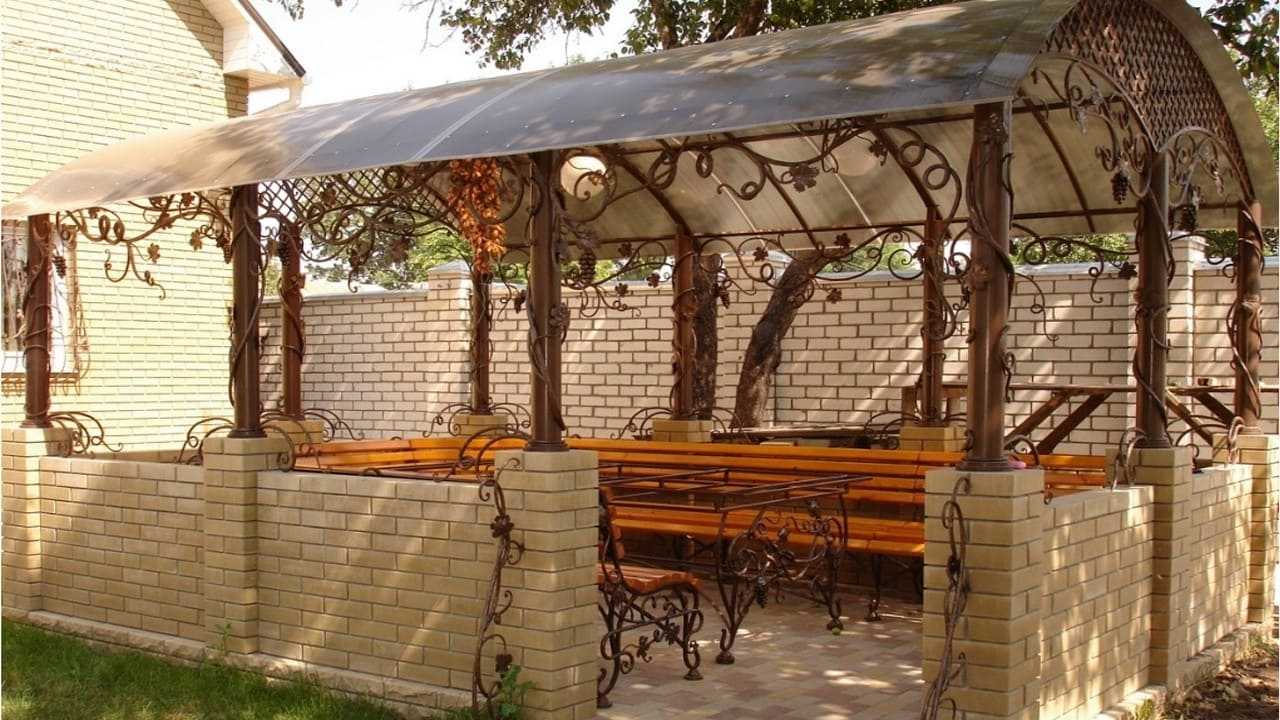

Металлическая беседка с кованными элементамиИсточник ferrum-izdeliye.ru

Ажурные стенки из прутка – это кованые узоры или прямые решетки, поэтому металлические беседки с мангалом и барбекю представляют собой летние постройки по типу навесов.

Основными достоинствами садовых сооружений из металла считаются:

• прочность к ударным нагрузкам;
• долговечность при надлежащем уходе;
• легкие металлоконструкции для навесов можно собирать непосредственно на газоне без подготовки фундамента.

К минусам садовых металлоконструкций относят:

• нагрев металла на солнце может создать дискомфорт отдыхающим;
• необходимость регулярной подкраски металла из-за постоянной коррозионной агрессии со стороны атмосферной влаги.

Наиболее популярен комбинированный вариант садовой беседки-барбекю:

• стены в непосредственной близости от зоны готовки выкладывают из кирпича;
• зону отдыха монтируют из деревянных элементов;
• открытые проемы оснащают декоративными коваными элементами и деревянными резными решетками.

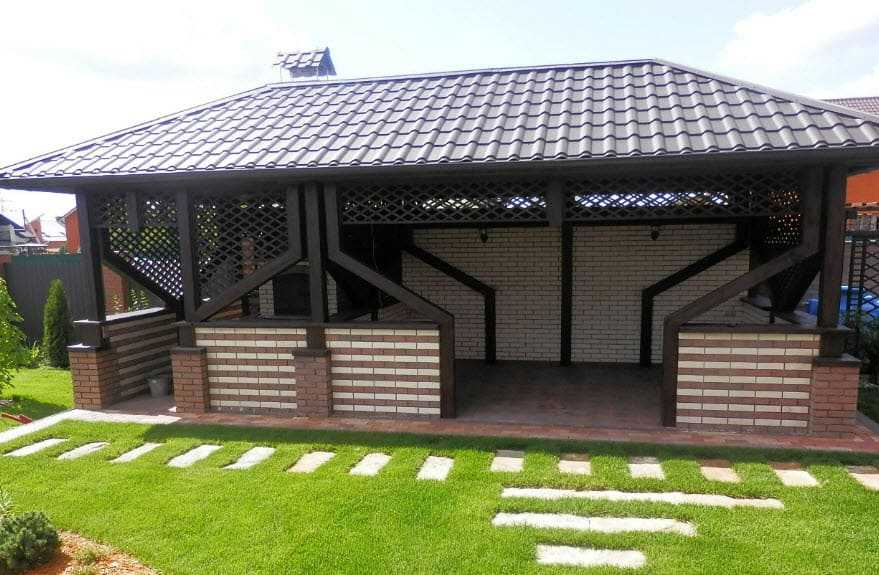

Кирпич и элементы ковки в беседке для летнего отдыхаИсточник yandex.uz
