Размеры дачного туалета, чертежи и правила строительства

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

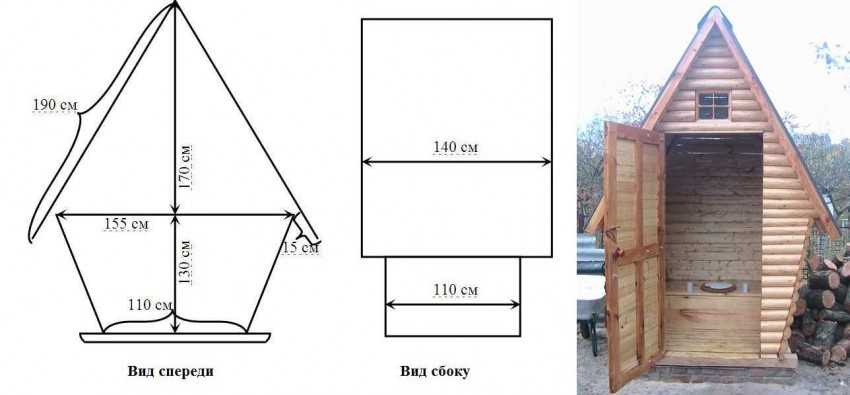

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

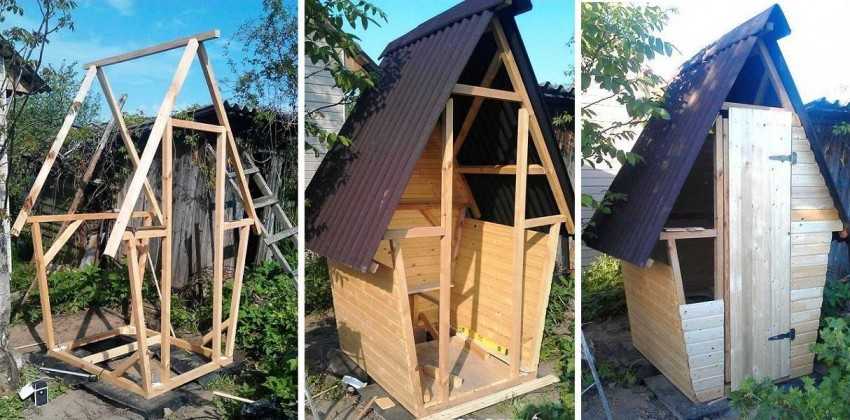

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой

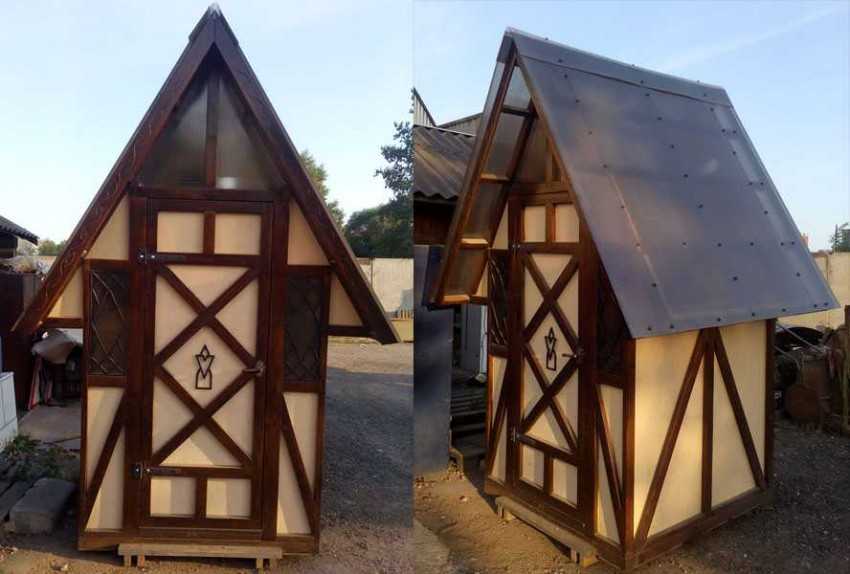

Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Особенности обустройства люфт-клозета

Особенности обустройства люфт-клозета

Подобная система является своего рода переходным звеном между конструкцией с ямой и полноценным гигиеническим септиком. В основе конструкции лежит герметичная яма. В дальнейшем чистить такой выгреб сможет исключительно специальная ассенизаторская техника. Подумайте, есть ли в вашей местности компании, специализирующиеся на предоставлении подобных услуг.

Конструкция работает по предельно простому принципу. Непосредственно туалет обустраивается рядом с домиком. Унитаз размещают внутри помещения, а выгреб – за его пределами.

Как сделать люфт-клозет

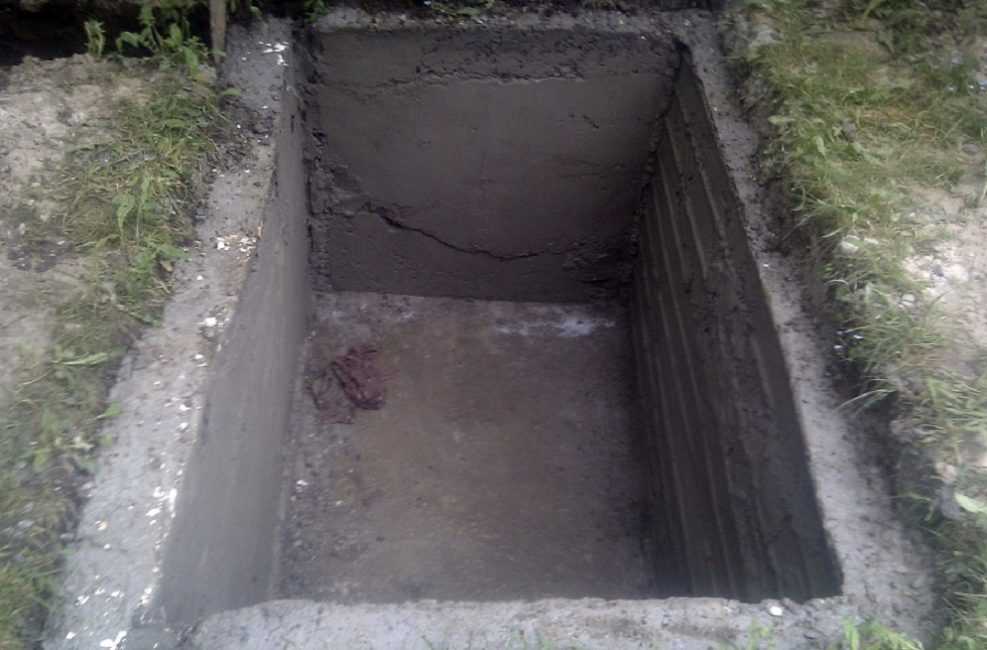

Выройте яму глубиной не менее 100 см. Залейте стенки и дно котлована бетонным раствором. После того как раствор на стенках схватится, дополнительно их нужно будет обработать специальной гидроизоляционной мастикой. Также гидроизоляцию нужно установить по периметру ямы. Лучше всего делать ее из глины. Будет достаточно слоя глины толщиной порядка 50 см. Сверху выгреба разместите люк. Он будет закрываться крышками из чугуна и древесины. Между крышками уложите утеплитель, подойдет минвата.

Через стену дома прокладывается канализационная труба, по которой отходы будут уходить из унитаза в септик. Туалет требует организации качественной принудительной вентиляции. Можете купить специальный вентилятор либо же создать естественную вентиляцию, действие которой основывается на разности температур.

Как построить туалет

В завершении останется установить унитаз, соединить его с выгребной ямой, и туалет будет готов к использованию. От обыкновенного городского туалета подобная система отличается лишь тем, что стоки отводятся не в канализацию, а в оборудованный выгреб.

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

  • обрезную доску;
  • металлическую бочку для ямы;
  • цементно-песчаные блоки 25×18×19 см в качестве основания;
  • брус 40×60 мм;
  • уголки, саморезы;
  • гидроизоляцию;
  • строительный уровень;
  • профнастил;
  • отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация Описание действия

ФОТО: smartremstroy.ru

Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего  размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом

ФОТО: masterhost.ru

Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки

ФОТО: agronomu.com

Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет

ФОТО: kanalizaciya-stroy.ru

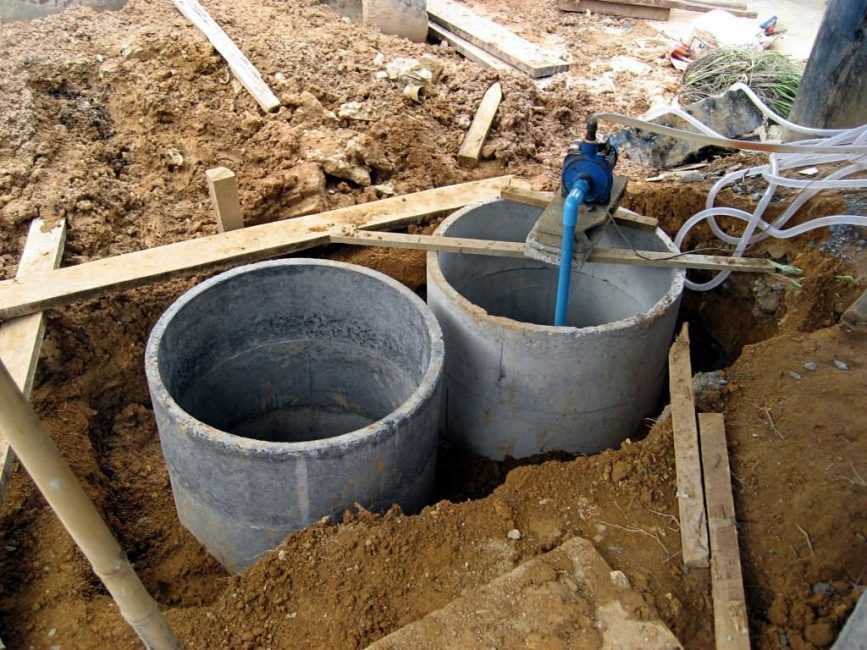

Установить бетонные кольца, для их монтажа потребуется привлечение крана

ФОТО: strojdvor.ru

Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

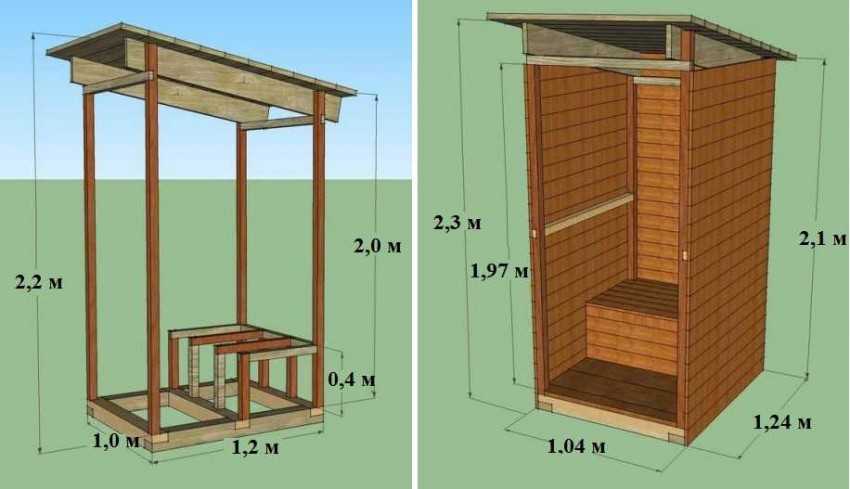

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация Описание действия
Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
Залить цементно-песчаным раствором пустоты

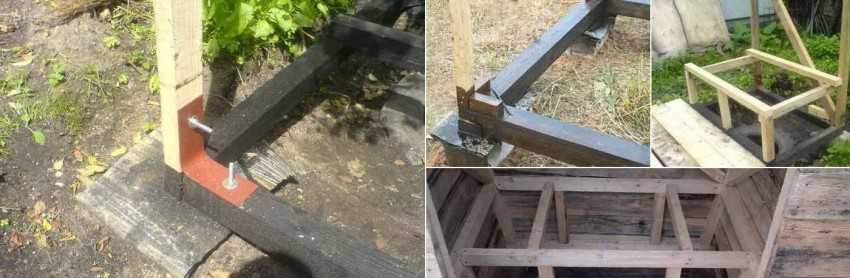

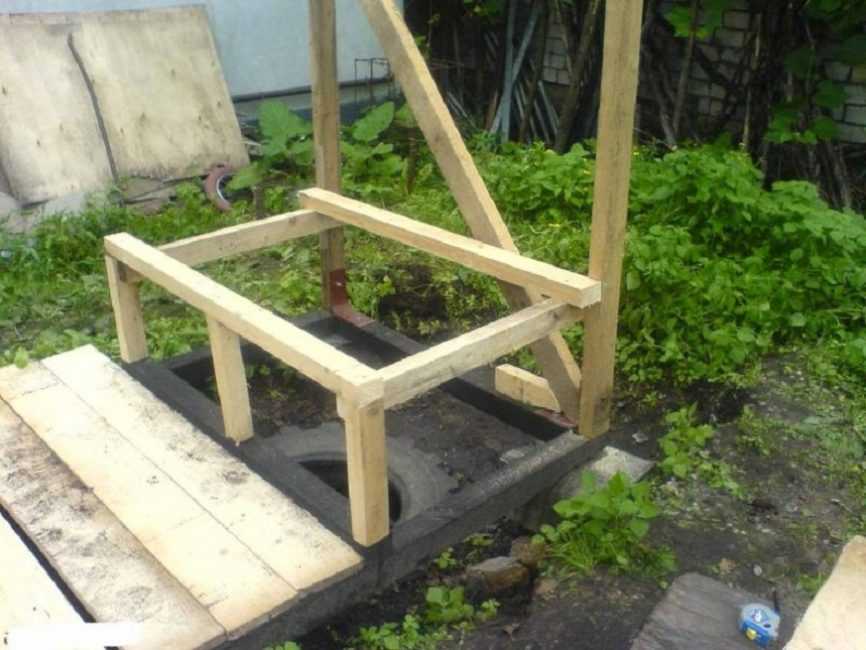

Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
Укрепить конструкцию саморезами с наружной стороны
Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность

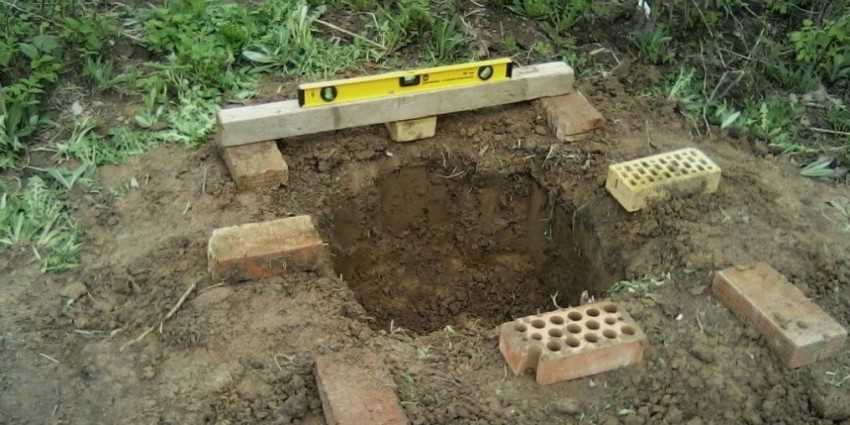

Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
Установку каждого блока нужно проверить уровнем
Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию

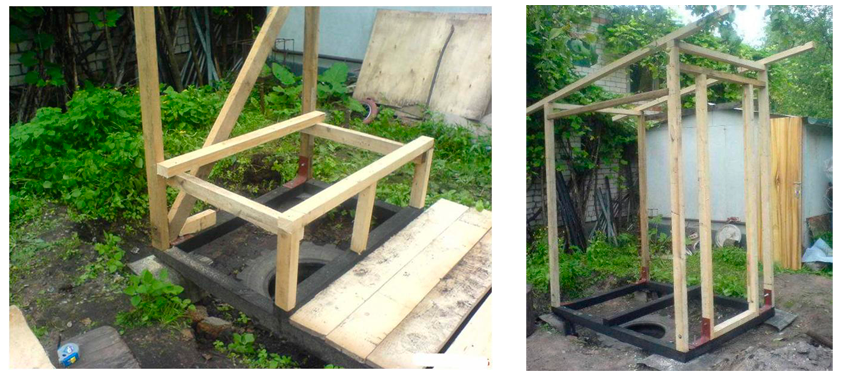

Из бруса 40×60 мм установить на уголки вертикальные стойки
На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек

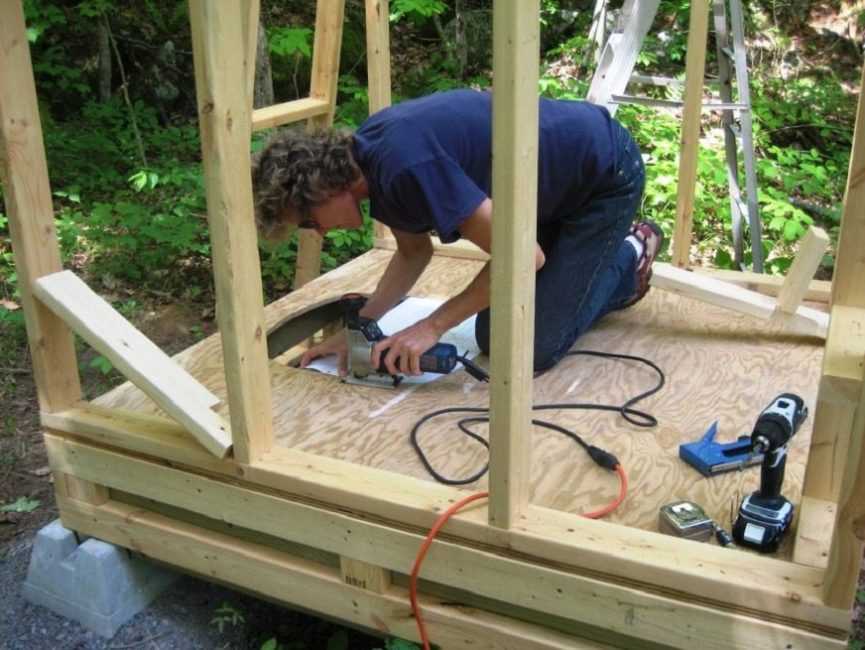

Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
Обшить каркас туалета снаружи
Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
Покрыть все доски отработанным маслом
Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

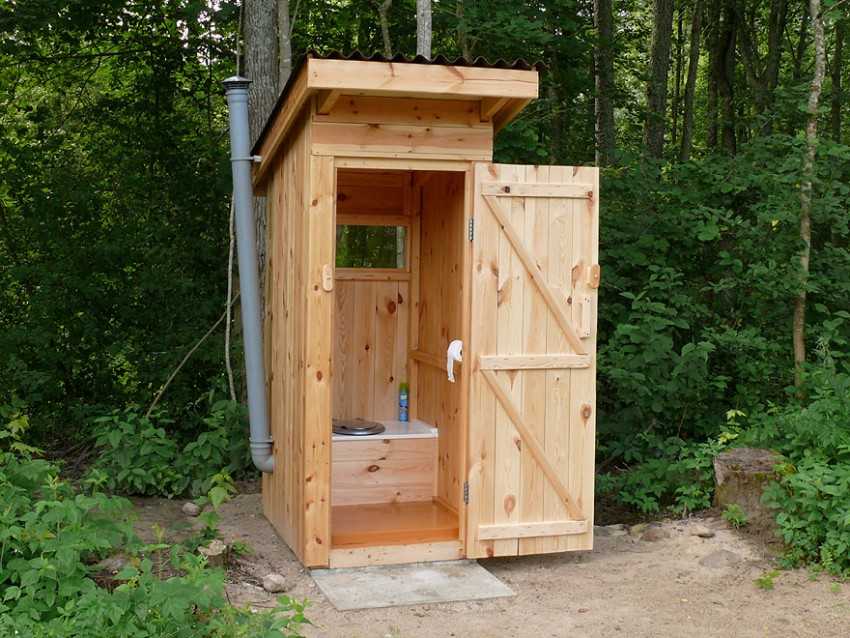

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Как построить?

Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться. Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.

Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.

Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой. Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш». Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.

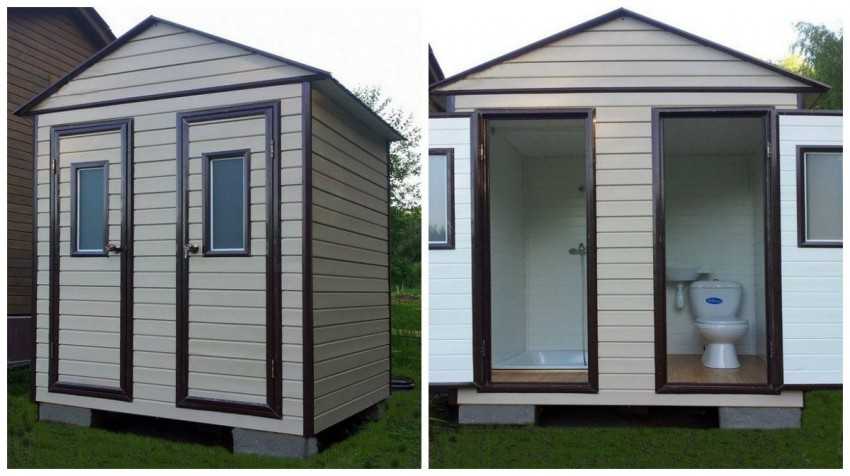

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

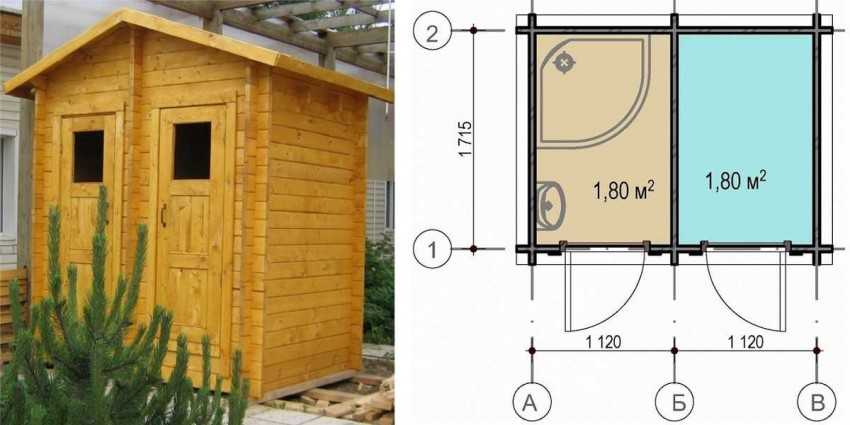

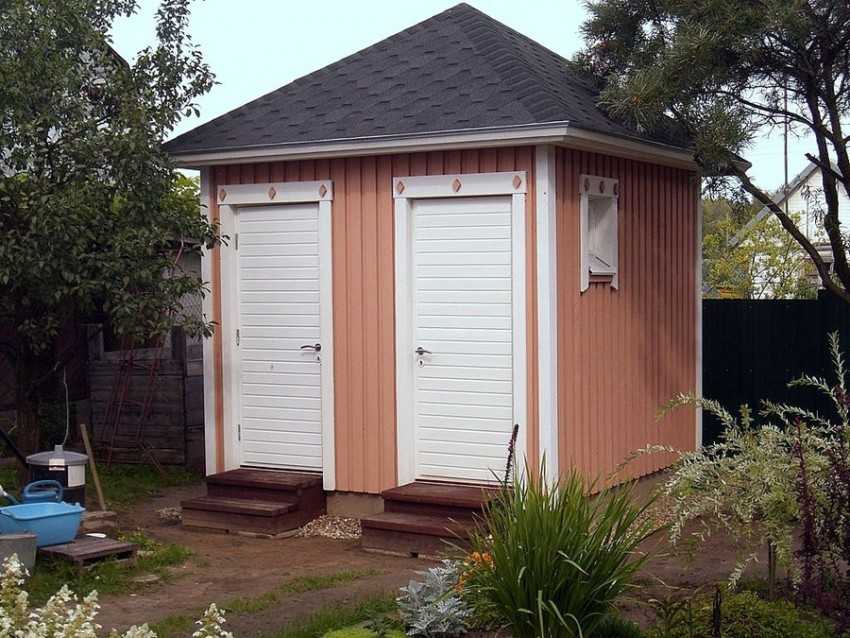

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

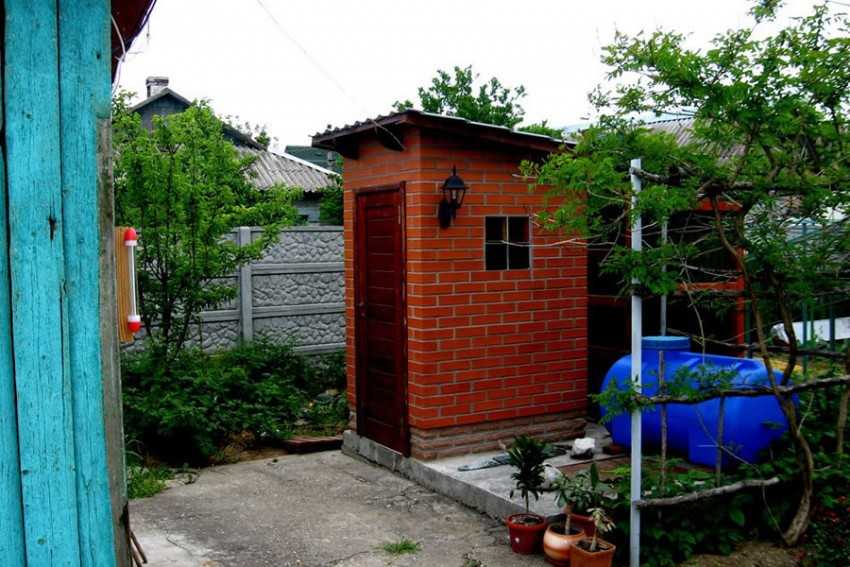

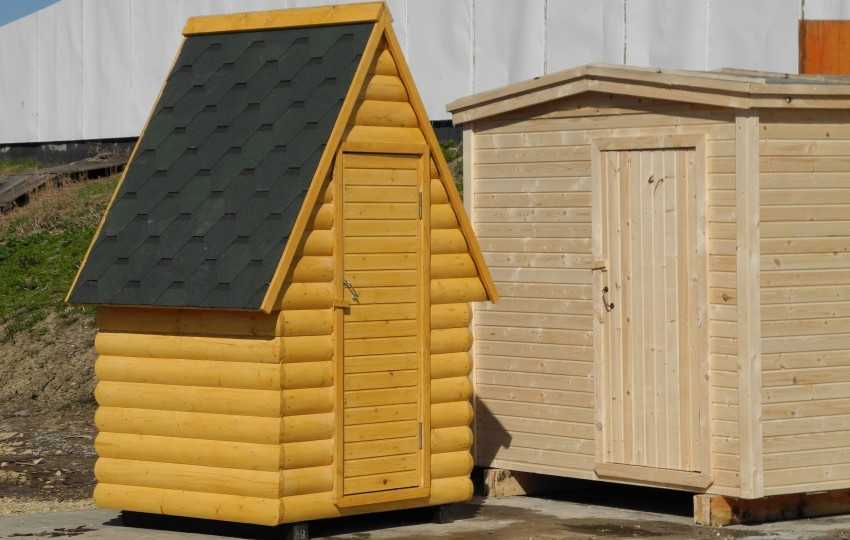

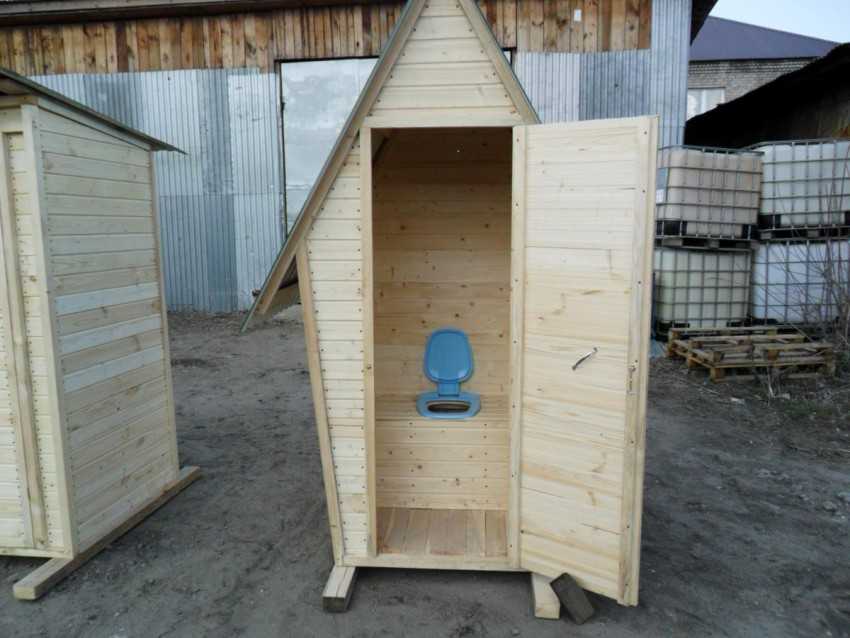

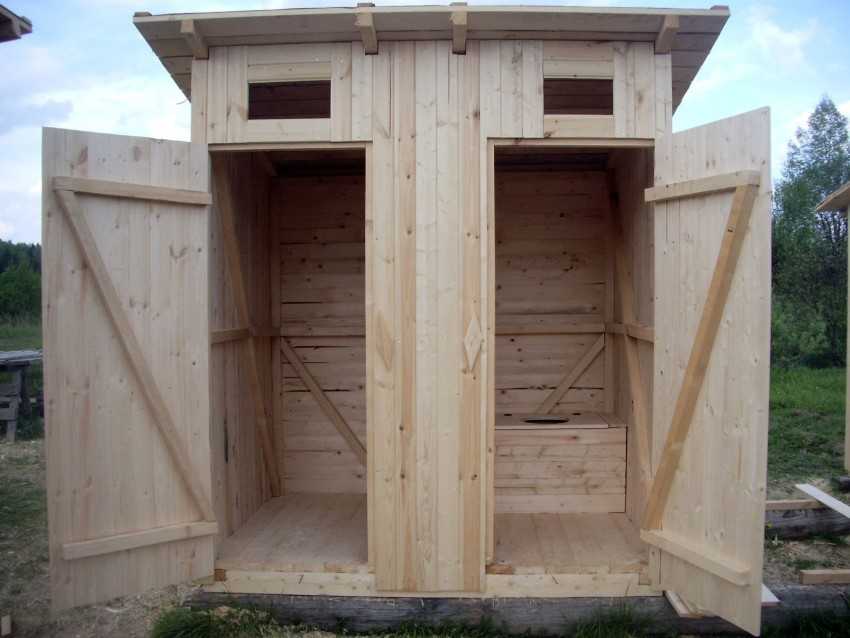

Фото туалета на даче своими руками

Также рекомендуем просмотреть:

  • Мельница своими руками
  • Мотоблок своими руками
  • Калитка своими руками
  • Летний душ своими руками
  • Садовые фигуры своими руками
  • Качели своими руками
  • Садовые дорожки своими руками
  • Детская площадка своими руками
  • Веранда своими руками
  • Сарай своими руками
  • Пруд своими руками
  • Грядки своими руками
  • Курятник своими руками
  • Цветник своими руками
  • Септик своими руками
  • Фонтан своими руками
  • Поделки из покрышек своими руками
  • Погреб своими руками
  • Ловушка для мух своими руками
  • Вольер своими руками
  • Бассейн своими руками
  • Навес своими руками
  • Огород своими руками
  • Крыльцо своими руками
  • Тротуарная плитка своими руками
  • Коптильня своими руками
  • Детская кроватка своими руками
  • Мангал своими руками
  • Бочка своими руками
  • Гамак своими руками
  • Ландшафтный дизайн своими руками
  • Клумбы своими руками
  • Теплица своими руками
  • Альпийская горка своими руками
  • Сделать клетку своими руками
  • Как украсить двор своими руками
  • Полив своими руками
  • Поилка своими руками
  • Бытовка своими руками
  • Удочка своими руками

Виды дачных туалетов

Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.

Люфт-клозет

Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.

Яма периодически откачивается.

Должен иметь одну наружную стену, в ней устраивается форточка.

Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.

Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией

Довольно сложная, но безупречная в санитарном отношении конструкция. Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.

Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.

Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти

Это очень важно!. Такая же конструкция уличного типа

Такая же конструкция уличного типа.

Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.

Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.

Рис. 6. Унитаз для люфт-клозетов.

Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.

Очистка

Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.

Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.

Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.

Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.

Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.

Санитарные нормы

Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.

Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.

Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.

  • Известь хлорная 10%.
  • Гипохлорид натрия 5%.
  • Нафтализол 10%.
  • Креолин 5%
  • Метасиликат натрия 10%.

Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.

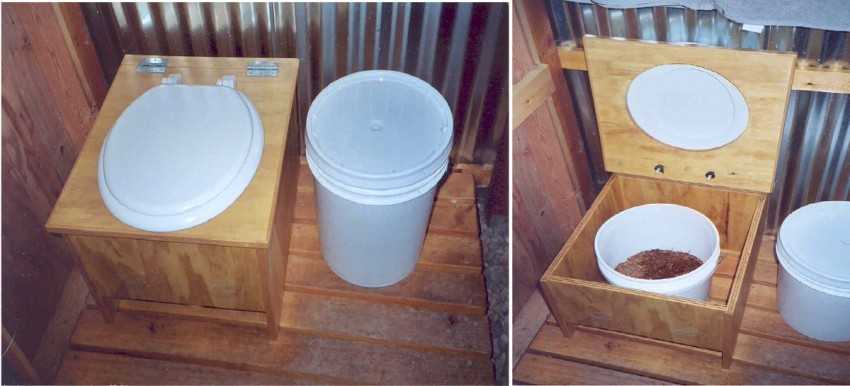

Пудр-клозет

Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.

Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.

Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.

Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.

Рис. 8. Совмещённое строение.

Современные модели представляет Елена Малышева.

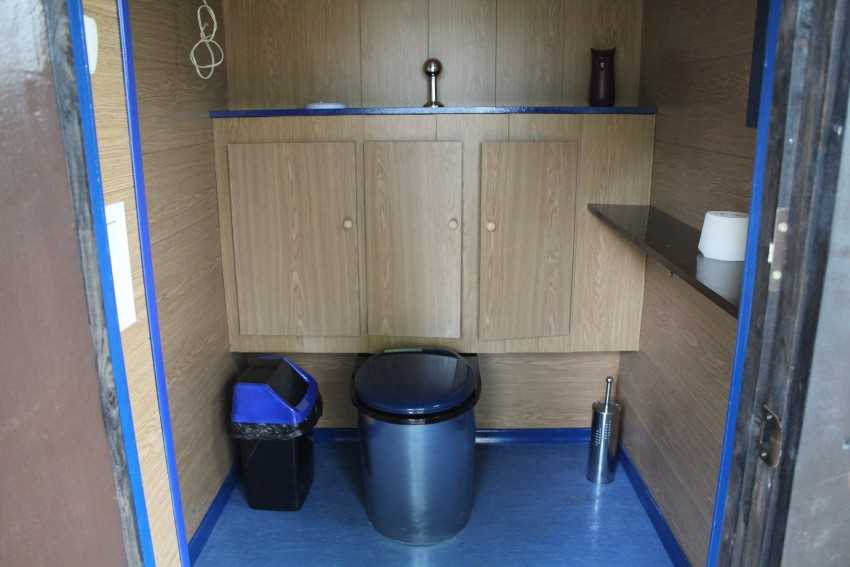

Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.

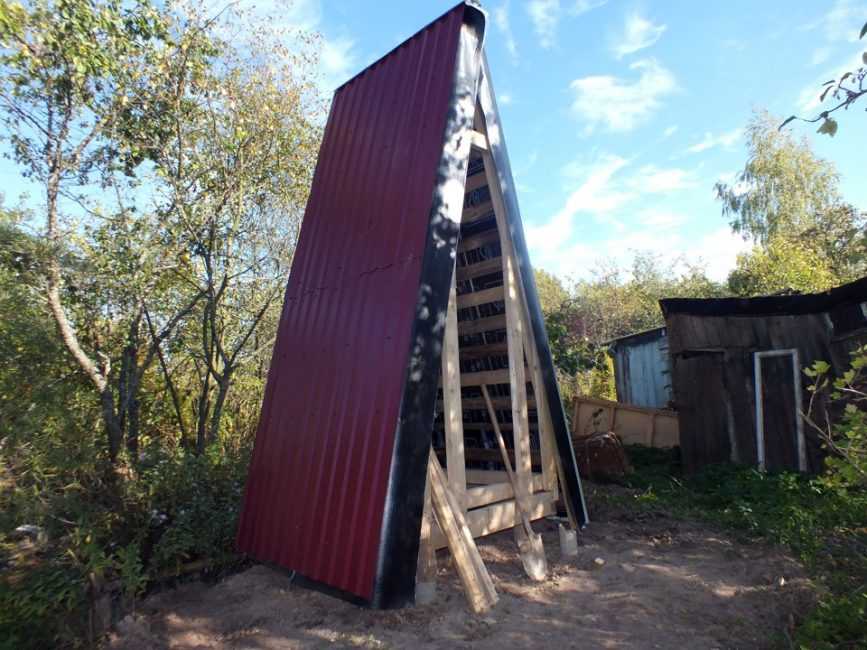

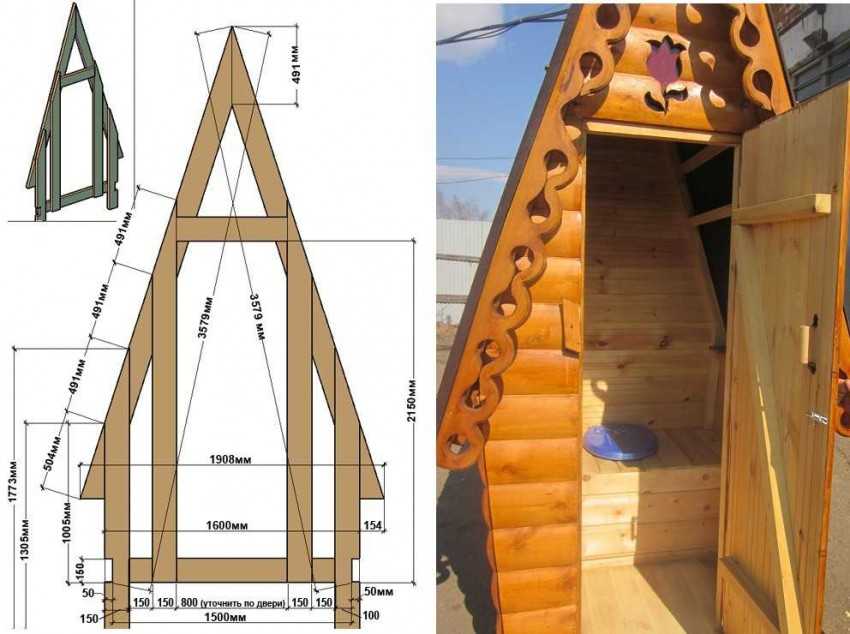

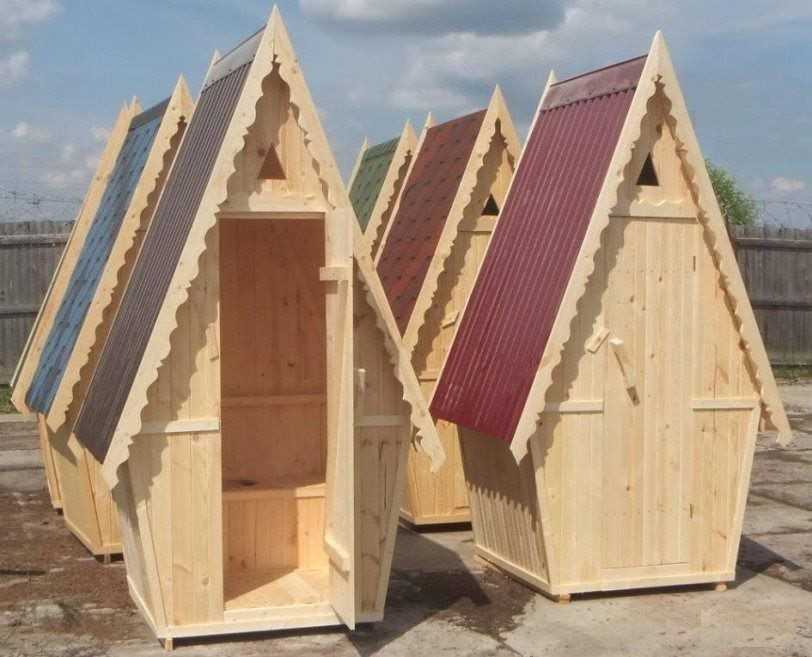

Устройство туалета в виде шалаша

Конструкция шалаша, в первую очередь, привлекательна простой и оригинальной формой. Постройки в таком дизайне обычно применяются под сооружение хозяйственных погребов. Теперь вот мода на «шалаши» подошла вплотную и к дачным туалетам.

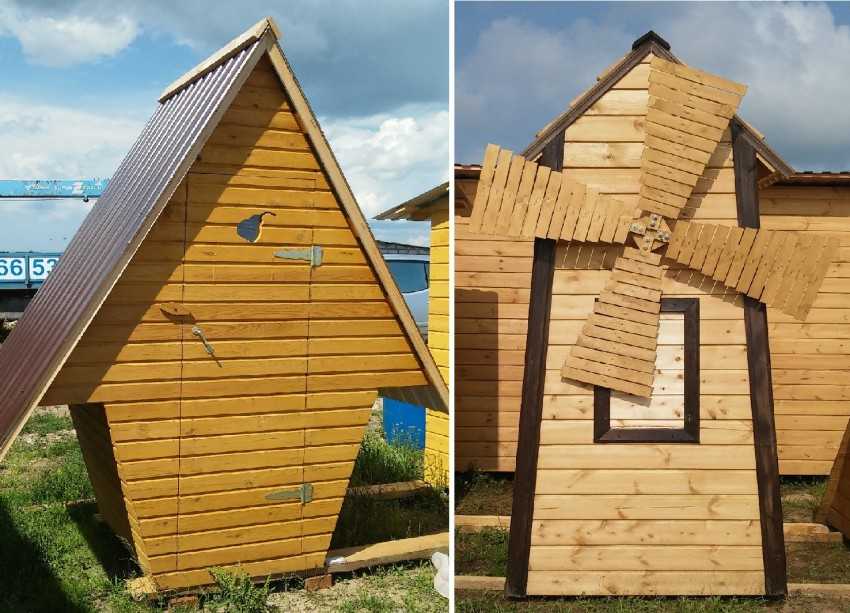

Проекты треугольных призм с двухскатной кровлей быстро обретают популярность в обществе владельцев приусадебных хозяйств.


На замену классическим прямоугольным туалетам дачники всё чаще предпочитают ставить простые, но достаточно оригинальные конструкции треугольной и трапециевидной формы. Так называемые туалеты-шалаши установлены и успешно обслуживают владельцев многих фазенд


Этих габаритов вполне достаточно человеку среднего роста и такой же средней комплекции для комфортного пребывания внутри помещения дачного туалета. Поэтому владельцы современных приусадебных хозяйств предпочитают строить туалет-шалаш именно по такому чертежу

Крупных финансовых затрат здесь не предвидится. Физическая нагрузка в процессе строительства тоже невелика.

Из материалов обычно требуются:

  • деревянный брус (50 х 50 мм);
  • деревянный брус (150 х 150 мм);
  • доска шпунтованная половая (140 х 20 мм);
  • доска на обрешётку и обшивочная (100 х 12 мм);
  • кровельный материал;
  • лак, краска, крепёж.

Вовсе не обязательно ограничиваться только лишь применением указанных материалов. Учитывая разнообразие продуктов на строительном рынке, а также применяя простейшие чертежи дачного туалета под типичный шалаш, открываются широкие возможности в плане строительства и дизайна.

Так, вместо привычных досок с не меньшим успехом подойдёт листовая фанера. Обрешётку реечного типа удачно заменит сплошной настил. А вместо рубероида красиво ляжет на обрешётке битумная черепица. В общем, есть простор для неординарных идей.


Приложенные с удовольствием руки строителя создают вот такие конструкции шалашей, которые технически исполняют ещё и роль туалетов

Традиционными становятся конструкции подобного типа. Их чертежи распространяются повсеместно и применяются на практике.

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

  • кирпича;
  • пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

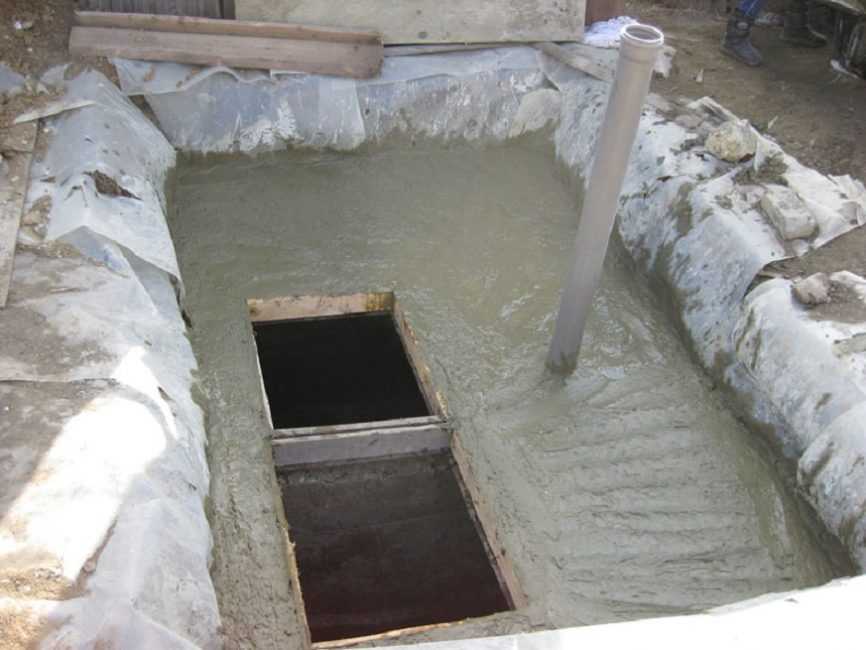

  • Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
  • Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

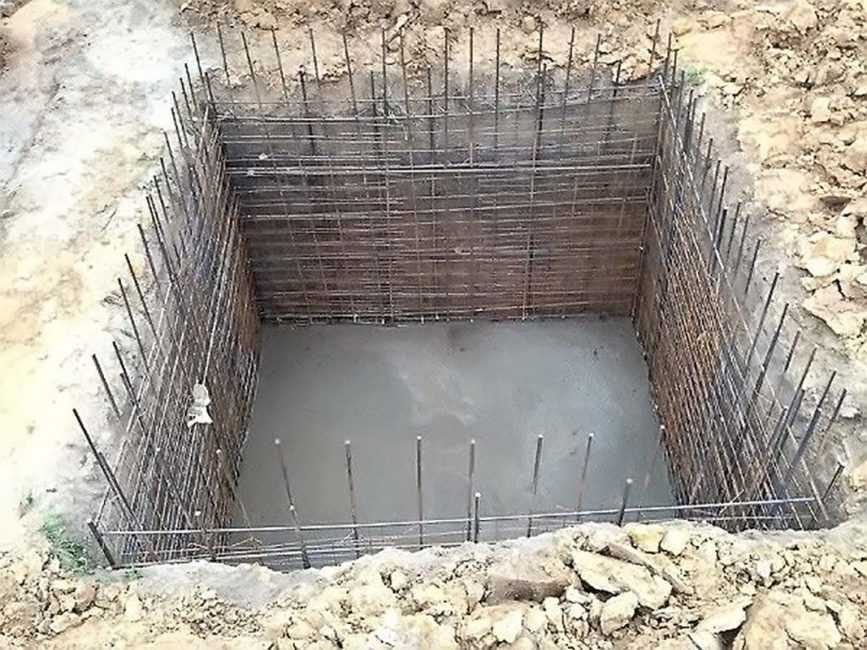

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Пошаговая инструкция по строительству домика

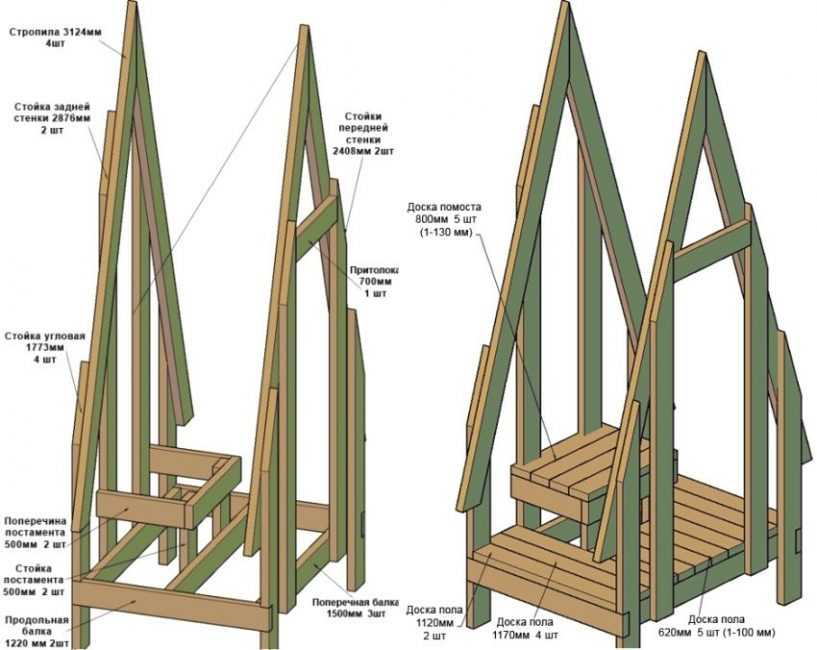

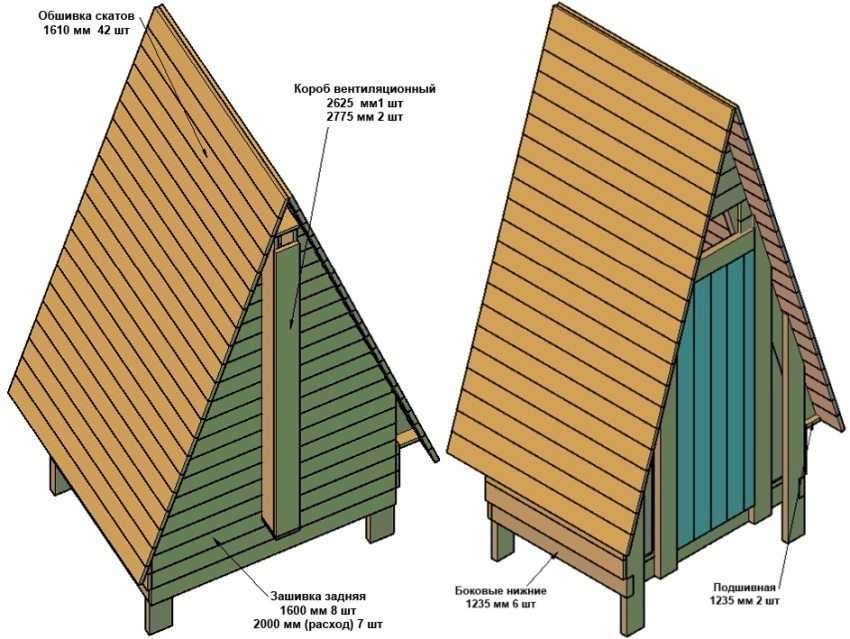

Схема возведения туалета в форме шалаша

Доступный для новичка в строительном деле вариант постройки туалета – выгребная яма и конструкция типа «Шалаш» из дерева.

Необходимые материалы

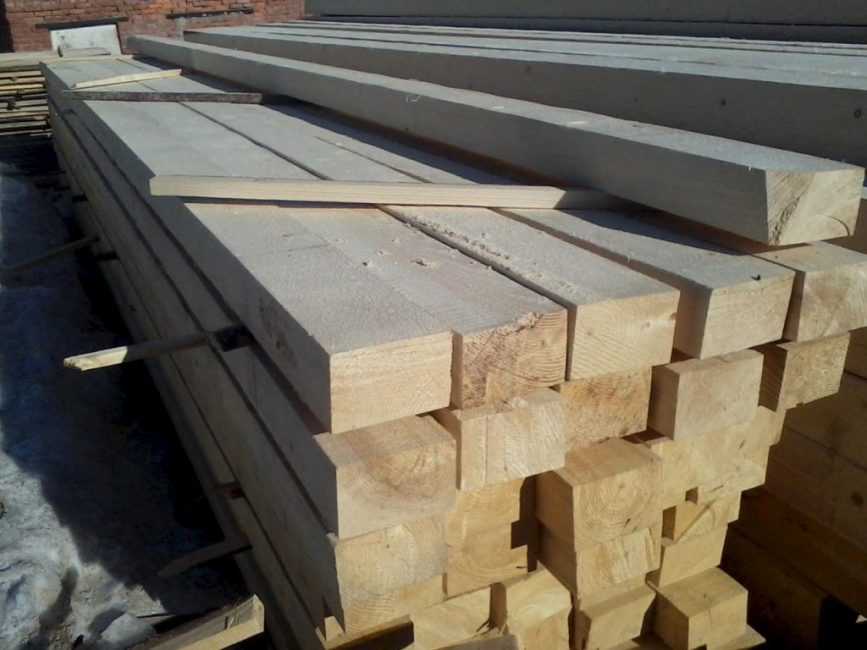

Древесина – самый распространённый материал для возведения дачного санузла

Чтобы возвести на дачном участке простой, но удобный санитарный домик, понадобятся:

  1. Бруски и доски из сухой древесины
  2. Саморезы и шуруповёрт
  3. Молоток и гвозди
  4. Клей
  5. Пенопласт в качестве утеплителя
  6. Шифер или рубероид для крыши
  7. ДВП либо фанера для отделочных внутренних работ
  8. Уголки из металла
  9. Фурнитура (пластиковая или деревянная ручка, крючок для запирания)
  10. Набор из сиденья с крышкой

Оборудование ямы из бетонных колец большого диаметра

Обустройство выгребной ямы потребует расходов на покупку:

  1. Щебня
  2. Мелкого речного песка
  3. Цемента (любой марки и модели)
  4. Металлической сетки с мелкими ячейками для укрепления стенок
  5. Армирующей решётки либо кусков арматуры для повышения прочности фундамента

Потребуются такие инструменты:

  • штыковая и совковая лопаты
  • бур и перфоратор (если грунт каменистый, глинистый)
  • болгарка с дисками для работы с металлом и камнем
  • лобзик
  • угольник
  • измерительная рулетка
  • строительный уровень

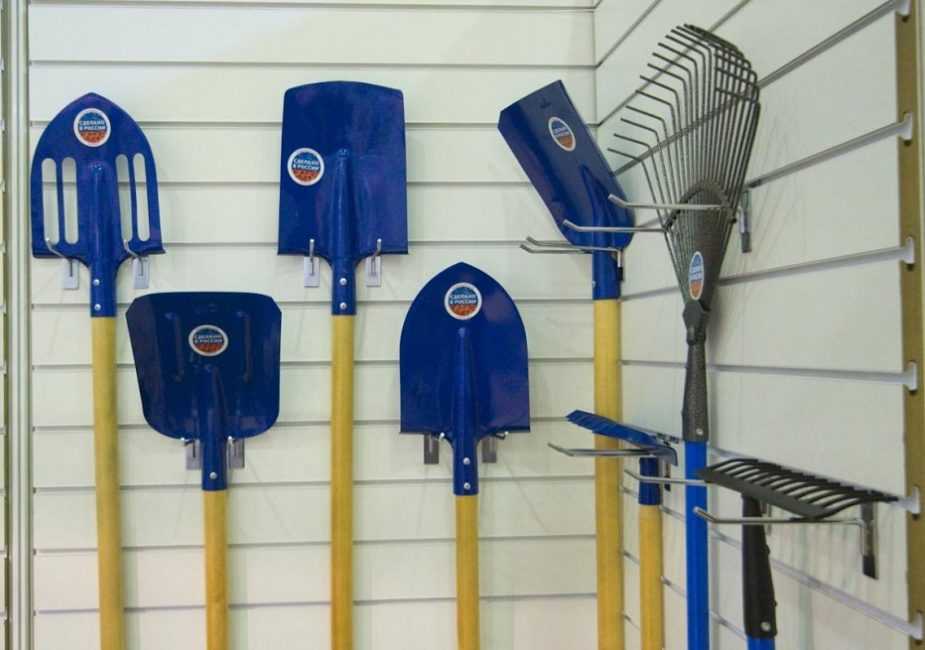

Лопаты

Если есть финансовая возможность, то выгребную яму можно оборудовать из трёх, поставленных друг на друга, бетонных колец. Первые 2 служат своеобразными отстойниками, а нижнее фильтрует нечистоты перед их попаданием в почву.

В случае, когда бюджет сильно ограничен, используют старые покрышки от колёс грузового транспорта.

Как вырыть выгребную яму

Работа начинается с разметки участка. Далее выполняют следующие шаги:

1

Выкапывают (бурят) квадратную или круглую яму в почве на глубину 2 м. Грунт выбирают, на дно насыпают дренаж – смесь щебня с песком

2

Стенки укрепляют сеткой, а сверху набрасывают цементный раствор, выравнивая поверхность

Армирующая сетка укрепляет стенки канавы

2

Высохший цемент штукатурят, дают высохнуть

Оштукатуренные бетонные стенки выгребной ямы

3

Поперёк отверстия ямы в грунт на ребро на небольшом расстоянии устанавливают деревянные доски, обработанные антисептическим составом. Они служат основой для заливки фундамента

4

По краям рва делают опалубку на высоту будущего фундамента. Отверстие закрывают полиэтиленовой плёнкой, закрывают сверху армирующей решёткой

5

В плёнке оставляют 2 отверстия – для установки унитаза и для выгребного технического выхода

6

Пространство внутри опалубки заливают цементным раствором, разравнивают, ориентируясь по маячкам либо строительному уровню

Заливка фундамента ямы

7

Полностью высохший фундамент готов к установке наземной части. Выгребное отверстие перед этим закрывают специальным люком

Порядок строительных работ

Далее переходят к возведению конструкционной части санузла – деревянного домика в виде шалаша. Рекомендуется следовать такой инструкции:

1

Начинают с монтажа нижнего основания каркаса из брусьев 5х5 см. Из деталей сбивают квадрат-опалубку, сверху кладут настил из досок

Отверстие для установки сидения

2

В полу выпиливают отверстие для стульчака и технологический проём для люка выгребного отверстия

3

Деревянное основание промазывают антисептическими пропитками

4

Из брусьев собирают фасадную и оборотную части конструкции по заранее подготовленным схемам. Готовые детали выглядят как равнобедренные треугольники с тремя перекладинами вдоль, расположенными на расстоянии. Изнутри обе заготовки отделываются полосками ДВП

Схемы сборки фасадной и оборотной частей

5

Фасад и оборот крепятся к основанию саморезами и укрепляются металлическими уголками

6

Далее ведётся монтаж крыши (она же служит боковыми стенками) из досок длиной 1,8–2 м, укладка кровельного материала и монтаж конька. Сверху предусматривают вентиляционное отверстие и трубу

Кровлю закрывают рубероидом, шифером либо металлочерепицей

7

На фасад устанавливается дверь, внутри монтируется постамент для сиденья

Постамент для сиденья

8

Древесину грунтуют и лакируют, по желанию ведётся обработка морилкой

9

В последнюю очередь устанавливают ручку, сиденье унитаза, крючок для закрытия двери

Септик для дома – канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Как я построил своими руками дачный туалет, чертежи которого предлагаю вашему вниманию

Дачный туалет у соседа – это постройка в стиле а-ля «фахверк», то есть — легкий каркас, обшитый изнутри листами СМЛ (стекломагниевым листом), а моя конструкция более традиционна: это полностью деревянный (за исключением кровли) туалет типа «терем», «шалаш» — называйте, как хотите.

Если соседская конструкция является торфяным биотуалетом с замкнутым экологическим циклом, то мой дачный туалет – это кабинка, в которую я поставил химический биотуалет Porta Potty. Кому как удобней – каждый выбирает по себе, знаете ли…

Выбрать сейчас есть из чего. Можете почитать статью о выборе биотуалета, а потом сами решайте, что вам больше подходит.

С согласия Вадима я выставляю его чертежи дачного туалета на всеобщее обозрение. Чертежи представлены на трех листах, содержат полную детализацию, спецификации и объем расходных материалов, вплоть до количества шурупов. Построить дачный туалет своими руками по его чертежам оказалось совсем несложной задачей (если даже я справился, то для вас это вообще — раз плюнуть!).

Чертежи дачного туалета кликабельны, нажимайте для увеличения.

А перед началом серьезного изучения чертежей, если хотите, можете посмотреть короткий ролик о дизайнерских изысках в области строительства дачных туалетов:

Вы можете также посмотреть и скачать чертежи дачного туалета с сайта в их исходном качестве в формате PDF, нажав на ссылки над картинками:

1. Сборочный чертеж

2. Чертеж каркаса

3. Чертежи деталей каркаса

Немного в дополнение:

В качестве материала для нижней обвязки, пола и крыльца я использовал лиственницу, всё остальное – сосна.

Дачный туалет установлен на щебеночную подсыпку: грунт вынут на глубину штыка лопаты по периметру, чуть большему периметра основания дачного туалета. Высота насыпи – сантиметров 20. Строение к грунту не прикреплено: ураганов типа «Катрина» у нас не наблюдалось и не ожидается, а от наших ветров оно не упадет стопудово.

Кровельный материал – профлист, коньковый элемент – самодельный, вырезанный из оцинковки.

Имеются не особо принципиальные расхождения между представленными чертежами дачного туалета и сделанным своими руками моим строением — мне, например, оказался не нужен в туалете показанный на чертежах стульчак, да и кровля из профлиста относительно деревянной кровли — более практичное, на мой взгляд, решение.

После постройки деревянные конструкции туалета покрыты защитным составом «Сенеж» — на два раза, с промежуточной сушкой.

Итог:

Построить дачный туалет своими руками по готовым чертежам (правда, с помощью жены и тестя) удалось всего за два выходных дня. Сравнивать мой «теремок» по стоимости и качеству изготовления с теми строениями, что я видел в продаже, просто несерьезно.

Строительство дачного туалета своими руками обошлось мне в 4000 рублей, не считая стоимости доставки материалов.

Короче, если руки растут откуда надо — пилу вам в них, и удачи!

Фото дачного туалета, построенного по нашим чертежам

Эти фото своего дачного туалета прислала наша читательница Татьяна Захарова.

Дачный туалет своими руками построил её муж Александр, летом 2014-го года. Строение расположено на дачном участке в Калязинском районе Тверской области. Крышу немного видоизменили, но в целом конструкция дачного туалета соответствует чертежам, представленным на сайте.

Примерные расходы на строительные материалы, как и в нашем случае, составляют 4 тысячи рублей.

Возведение верхней части дачного туалета своими руками

Вообще, обустройство выгребной ямы – самая сложная и трудозатратная часть работы по строительству дачного туалета своими руками. Дальше все гораздо проще, даже никакого фундамента для установки «домика» не требуется – вполне достаточно проложить металлические швеллеры или выставить кирпичную/шлакоблочную тумбу.

Предлагаем ознакомиться с стандартной конструкционной схемой дачного туалета:

Инструкция по установке верхней части дачного туалета своими руками:

Покрываем грунтовкой и затем краской брус, из которого предполагается собрать основную раму для дачного туалета

Обратите внимание: необходимо использовать 4 бруса, два из которых будут несколько короче других – буквально на 3-5 см.
После обработки и высыхания брус скрепляют между собой поперечными перекладинами (внизу) и устанавливают полученную конструкцию на подготовленное основание над выгребной ямой. Следует учесть некоторые нюансы:

  • на одной стороне должны располагаться одинаковые по длине брусья;
  • сторона, которая получилась короче – это в будущем задняя стенка дачного туалета;
  • если работа ведется без помощников, то сначала уложите на основание рамку из брусьев, а уже на них устанавливайте вертикальные элементы;
  • скрепляются между собой деревянные фрагменты дачного туалета металлическими скобами и болтами.
  1. Сверху на полученную конструкцию устанавливают брусья для крепления крыши – они должны выступать на 10-15 см за пределы имеющейся рамки.

Обратите внимание: если предполагается установка односкатной крыши, то ее нужно располагать под небольшим уклоном – так будет стекать дождевая вода, не будут скапливаться другие осадки. Уклон достигается за счет ранее выставленных разных по размерам вертикальных брусьев

  1. Пришла очередь обустраивать сидение и подиум над выгребной ямой. Для этого делают дополнительный каркас по нужной форме – кто-то делает подиум с небольшой ступенькой, кто-то обходится без нее. Изготовленный каркас сидения крепится к основным вертикальным брусьям.

  1. На каркас крыши укладывают лист рубероида, а сверху – шифер, фиксируя его с помощью специальных шиферных гвоздей.

После этого остается обшить полученную конструкцию, чтобы скрыть все от посторонних глаз. Для этой работы можно использовать обычные доски – например, если дачный туалет исполняет роль временного сооружения или предполагается делать капитальную обшивку декоративными материалами.

Нередко используют для обшивки каркаса сайдинг, профилированные листы и вагонку. Но в любом случае понадобится утеплить стены и подиум – это можно сделать с помощью пластов минеральной ваты или пенопласта.

В самую последнюю очередь навешиваются двери, устанавливаются все необходимые «фишки» этого домика: крепление для туалетной бумаги, ведро для грязной бумаги, полочка для книг и журналов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
