Схема дренажа вокруг дома: нюансы проектирования дренажных систем

Что такое дренаж

Дренажная система является инженерно-техническим сооружением, осуществляющим сбор и удаление грунтовой или инфильтрованной воды. Благодаря хорошо разветвлённой структуре и расположенным по периметру всего участка специальным дренажным элементам, территория получает эффективную защиту от чрезмерного количества влаги.

В результате обеспечивается качественное регулирование количества влаги и баланс воды в почве, что позволяет создать максимально благоприятные условия для растительности и микроклимата на участке, а также обеспечивается сохранность фундаментного основания всех строений.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

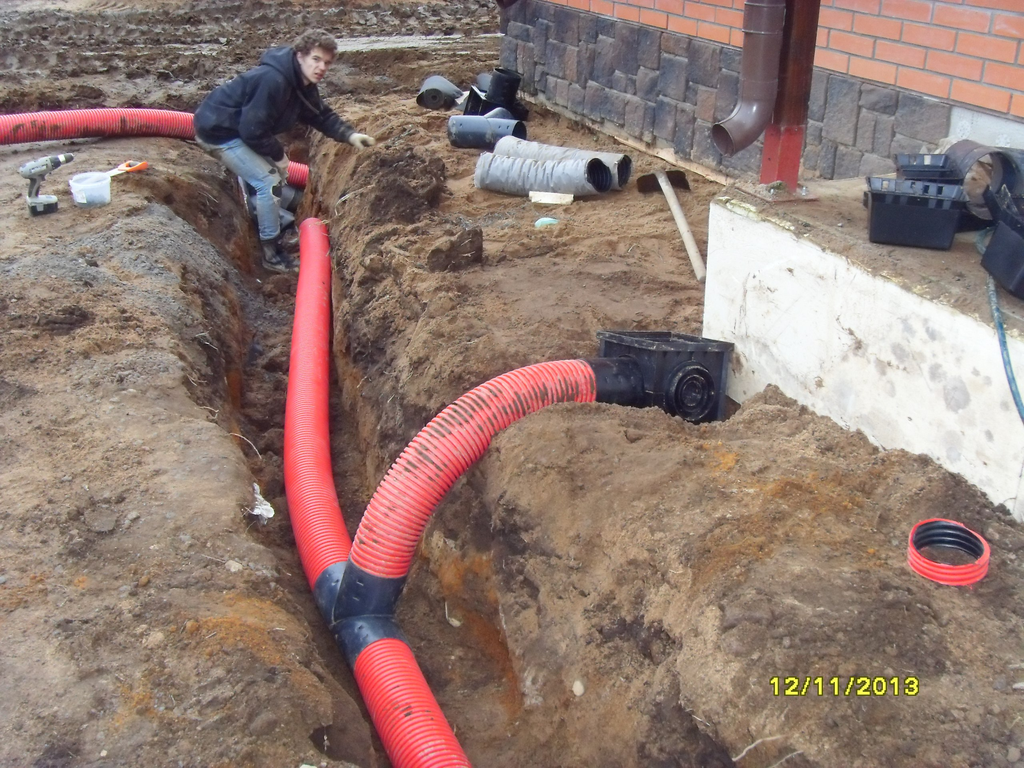

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Глубина заложения дрен, м	Расстояние между дренами, м
Песчаный грунт	Суглинистый грунт	Глинистый грунт
0,45	4,5–5,5	4–5	2–3
0,6	6,5–7,5	5–6,5	3–4
0,9	9–11	7–9	4–5,5
1,2	12–15	10–12	4,5–7
1,5	15,5–18	12–15	6,5–9
1,8	18–22	15–18	7–11

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Виды дренажных систем

Осушающие системы классифицируются в соответствии с таким параметром, как глубина расположения осушительных устройств. Дренирующая конструкция может располагаться на поверхности, с достаточным заглублением или в вертикальном положении.

Поверхностный дренаж

Категория наиболее простых и общедоступных осушительных систем, накапливающих влагу и понижающих уровень влажности. Самостоятельное выполнение мероприятий по обустройству поверхностной конструкции вполне доступны, что обусловлено отсутствием планирования обширных грунтовых работ.

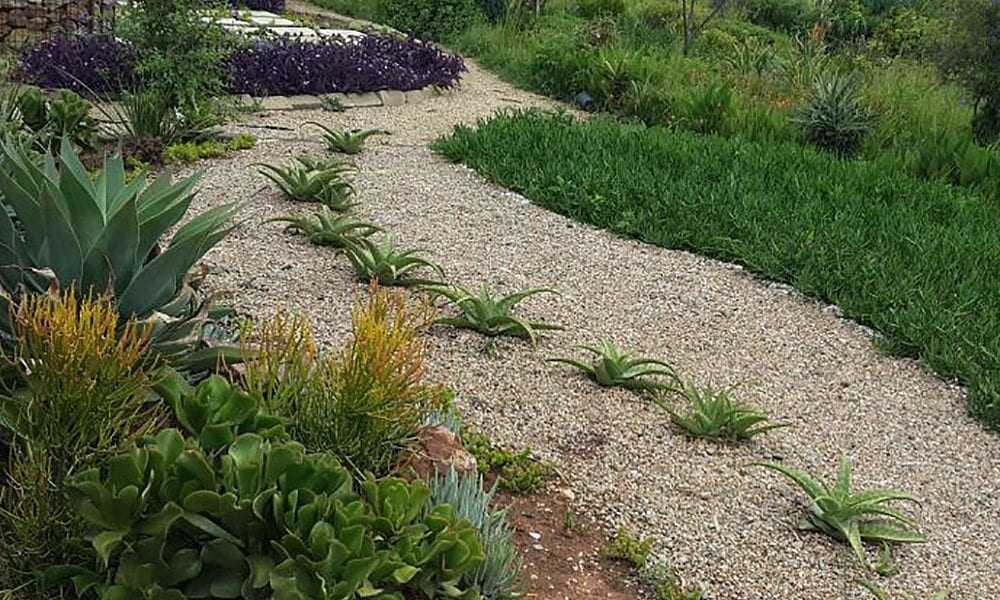

Поверхностная система осушения участка одна из простых и доступных

Линейный

Линейный вариант представлен заглублёнными желобами, по которым вода сбрасывается через специальные пескоулавливатели.

В линейной дренажной системе вода сбрасывается через специальные пескоулавливатели

При обустройстве линейной конструкции нужно помнить, что уклон рельефа должен превышать три градуса, а сама система позволяет отводить воду от фундаментного основания и со склонов, а также защищает садовые дрожки и территорию участка от переувлажнения.

Точечный

Точечный вариант оптимален при необходимости выполнить защиту локальных мест от переувлажнения. Обустройство выполняется в зонах водостоков, на территориях въезда и в придверных приямках, возле террас и водозаборных точек для оросительных мероприятий.

Дренажная система должна быть обязательно с уклоном, чтобы был обеспечен хороший отвод воды

Глубинный вид дренажа

Внутренний или заглублённый дренаж является способом понижения уровня грунтовой воды и водоотведения за границы участка посредством трубной конструкции в виде специальных дрен, которые располагаются по периметру всей осушаемой территории.

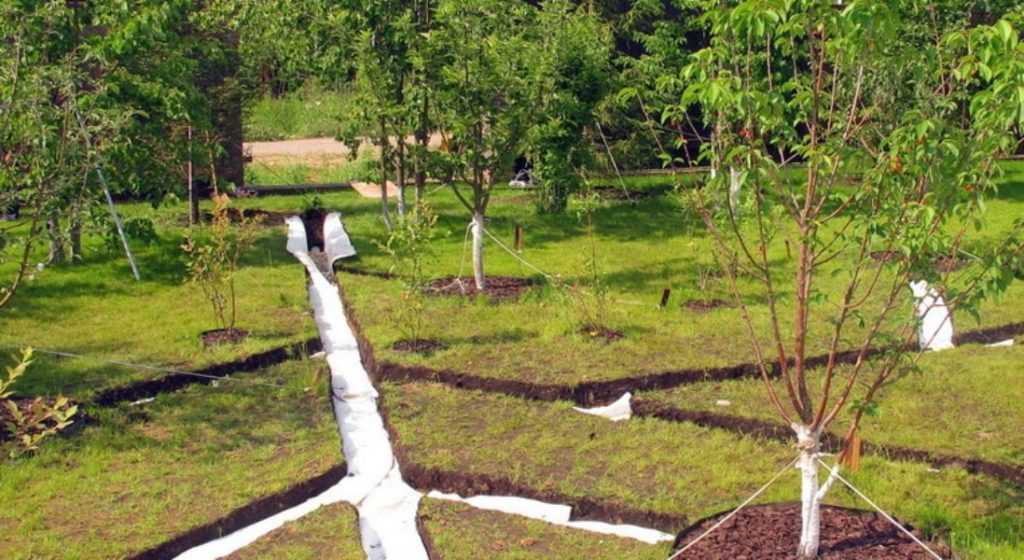

Глубинный дренаж способствует понижению уровня грунтовых вод

Различия по типу схемы

В соответствии с типовыми особенностями схемы, внутренняя или глубинная осушающая система может быть представлена очень эффективными пристенными и кольцевыми конструкциями.

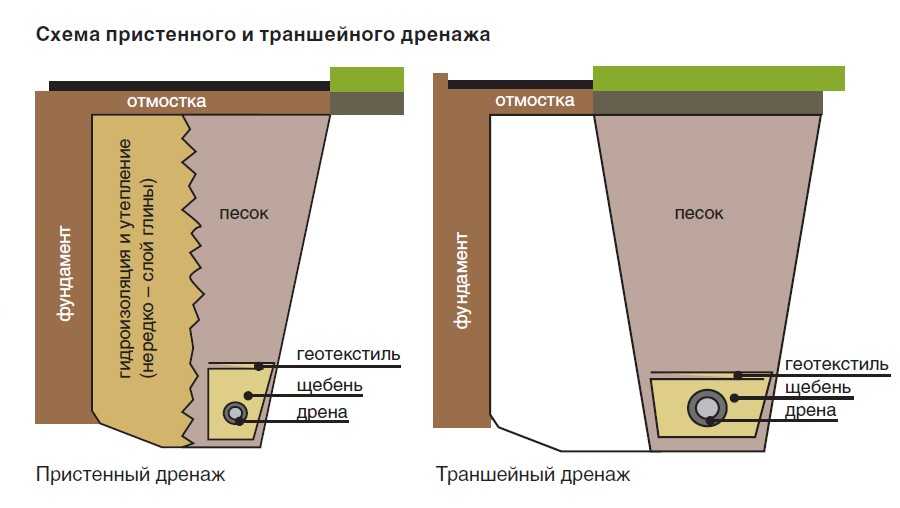

Пристенный

Пристенный вариант является достойной альтернативой не слишком декоративной системе поверхностного дренажа, позволяет сэкономить пространство на участке, но применяется в более сложных гидрологических условиях и закладывается на стадии устройства фундамента. Дренаж такого вида показывает высокую эффективность на глинистых почвах и суглинистых грунтах, а для обустройства используются дренажные трубы по периметру строения, гравийная и щебёночная засыпка.

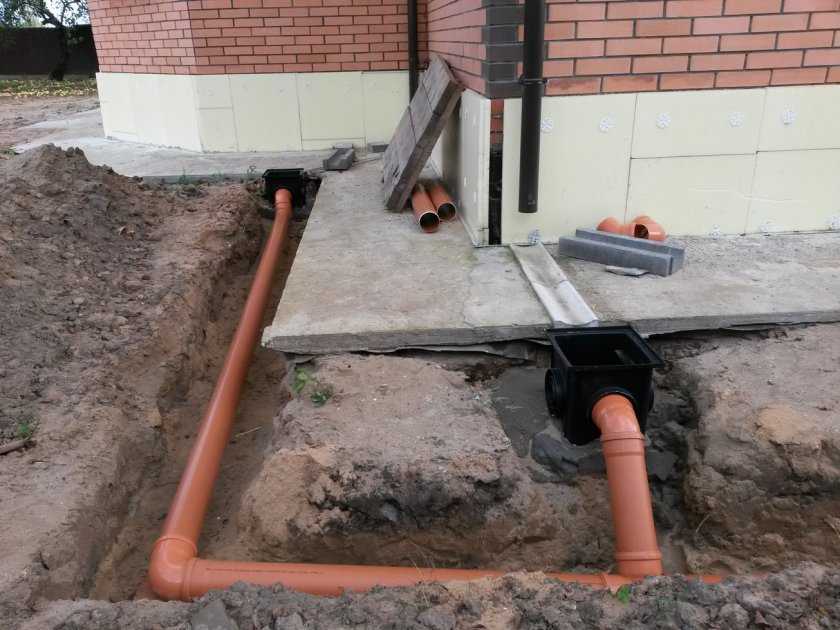

Пристенная система дренажа закладывается на этапе строительства дома

Кольцевой

Кольцевой глубинный вариант обеспечивает защиту фундаментного основания и подвальных помещений, поэтому располагается по всему периметру и обязательно ниже уровня пола в защищаемом сооружении. Правильно обустроенная кольцевая система предотвращает любое подтопление, но её эффективность напрямую зависит от таких факторов, как площадь участка и уровень зеркала грунтовой воды относительно глубины установки дренажного оборудования.

Кольцевая дренажная система монтируется по всему периметру дома

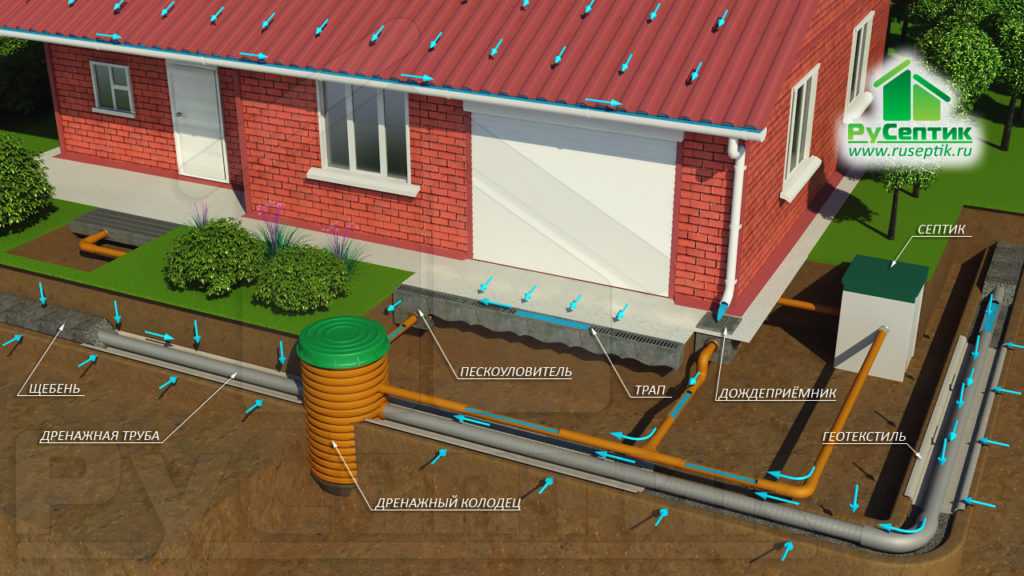

Разбираем по деталям дренажную систему вокруг дома

Дренажные системы можно разделить на поверхностные и глубинные.

Поверхностный дренаж

Эта система состоит из дождеприемников и закрытых лотков, которые призваны отводить лишнюю воду именно с поверхности участка. Разбирать систему поверхностного водоотведения, для удобства, мы будем на примере продукции «Альта-профиль», в ассортименте которой есть все нам необходимое.

!

Все рассматриваемые элементы выполнены из пластика, хотя в продаже есть аналогичные бетонные и металлические элементы. Пластик значительно легче и дешевле бетона, при этом он долговечнее и не подвержен коррозии, в отличие от металла.

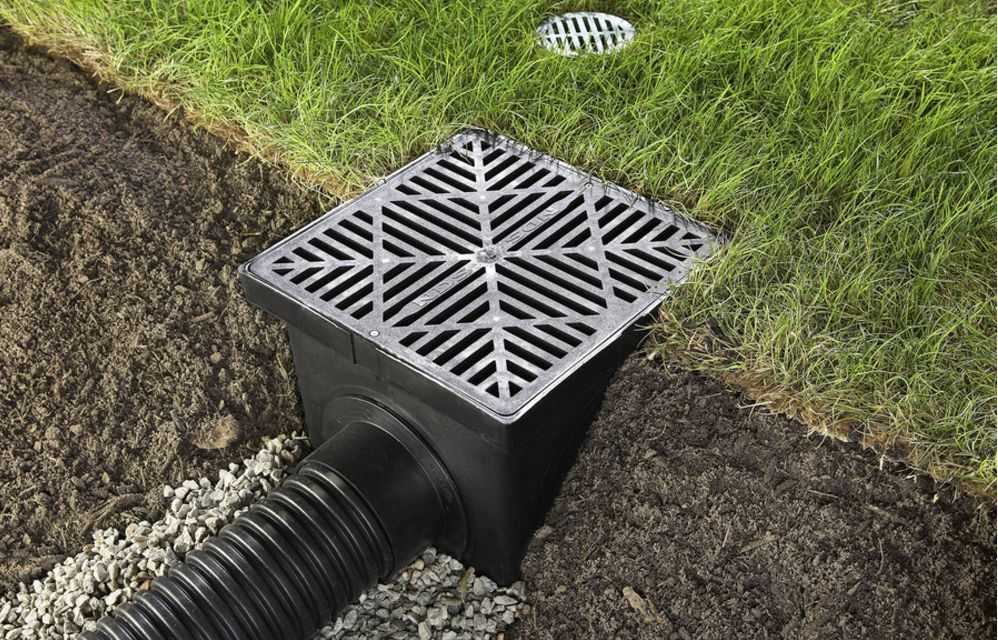

Точечный дренаж — дождеприемник — используется там, где нужно быстро отвести большой объем воды с небольшой площади. Выглядит он вот так.

Фото 4. Дождеприемник.

Короба дождеприемников устанавливаются, например, под водостоками или у крыльца. А уже из них, по подземным трубам, вода выводится в общую дренажную трубу, и далее — в колодец.

Чтобы внутрь системы не попадал принесенный водой мусор и опавшие листья, в него ставится легкосъемная пластиковая корзина. Сверху он закрывается пластиковой же решеткой, спокойно выдерживающей вес человека или, к примеру, наезд колесом автомобиля.

Фото 5. Корзина и решетка к дождеприемнику.

Благодаря такому решению все обслуживание дождеприемника сводится к необходимости раз в год достать и вытряхнуть мусор из корзины.

Линейная дренажная система водоотведения на участке — это система заглубленных каналов. Используется в случаях, когда нужно быстро отвести воду со значительной площади (площадок, подъездных дорожек). Каналы закрываются сверху декоративными решетками.

Фото 6. Водоотводной канал и решетка.

Водоотведение в подземную трубу осуществляется через пескоуловители, в которых также устанавливаются корзины для сбора мусора. Такое решение позволяет не допускать засорения дренажных труб и облегчает обслуживание системы. Для организации Т-образных и Г-образных соединений пластиковые лотки имеют заранее сделанные подштамповки.

Фото 7. Пескоуловитель и корзина к нему.

Полноценная система дренажа на участке включает как точечное, так и линейное водоотведение. Но эта система, повторимся, предназначена для отвода дождевых и талых вод. Для участков, на которых грунтовые воды залегают неглубоко, ее недостаточно.

Глубинный дренаж

Глубинный дренаж состоит из системы перфорированных труб, которые залегают на большей глубине — от метра до трех, в зависимости от задач и уровня грунтовых вод. От подтопления и сырости подвалы домов защищают именно с помощью глубинного дренажа, при этом дренажная труба залегает глубже нижней точки фундамента.

Чтобы внутрь дренажной трубы не проникали частицы песка и почвы, приводя к ее заиливанию, трубу обматывают геотекстилем или фильтром из кокосового волокна.

Трубы изготавливаются из поливинилхлорида (ПВХ), асбестоцемента или полиэтилена низкого давления (ПНД).

• Асбестоцементные трубы — наиболее дешевые, но в некоторых странах под запретом из-за вредного воздействия асбеста на природу и здоровье человека.
• Трубы ПВХ — средний ценовой сегмент и удобнее в применении. Однако не перфорированы, в них нужно будет проделать отверстия.
• ПНД трубы дороже, но сразу имеют перфорацию — и по факту представляют собой готовую дренажную трубу.

Иногда трубы изначально имеют фильтр, представляющий собой обмотку из кокосового волокна или геоткани.

!

Выбор трубы зависит от типа грунта и глубины залегания. Для укладки в почве с щебнем годятся перфорированные трубы без фильтра, а вот для суглинистых и песчаных почв фильтрующий слой необходим. В глинистых почвах предпочтительно закладывать трубу с кокосовым фильтром.

Проложенные дренажные трубы выходят в смотровой или водосборный колодец. Они бывают нескольких видов.

• Поворотные, или смотровые. Они не являются конечной точкой дренажной системы и устраиваются в тех местах, где дренажная труба поворачивает. Через эти колодцы осуществляется контроль за работой дренажной системы, а также ее прочистка.
• Фильтрующие колодцы — конечная точка системы. Их дно сделано из слоев щебня, гравия и песка, через которые вода уходит в нижние слои почвы.
• Водоприемные колодцы устраивают, когда вода не может самостоятельно уходить вглубь — например, при слишком высоких грунтовых водах. Из водоприемных колодцев вода откачивается дренажными насосами в канализацию или водоем.

Закрытая система устраивается так, чтобы вода под действием силы тяжести сама стекала к нижней точке — колодцу.

Фото 8. Дренажный колодец.

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.

• Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

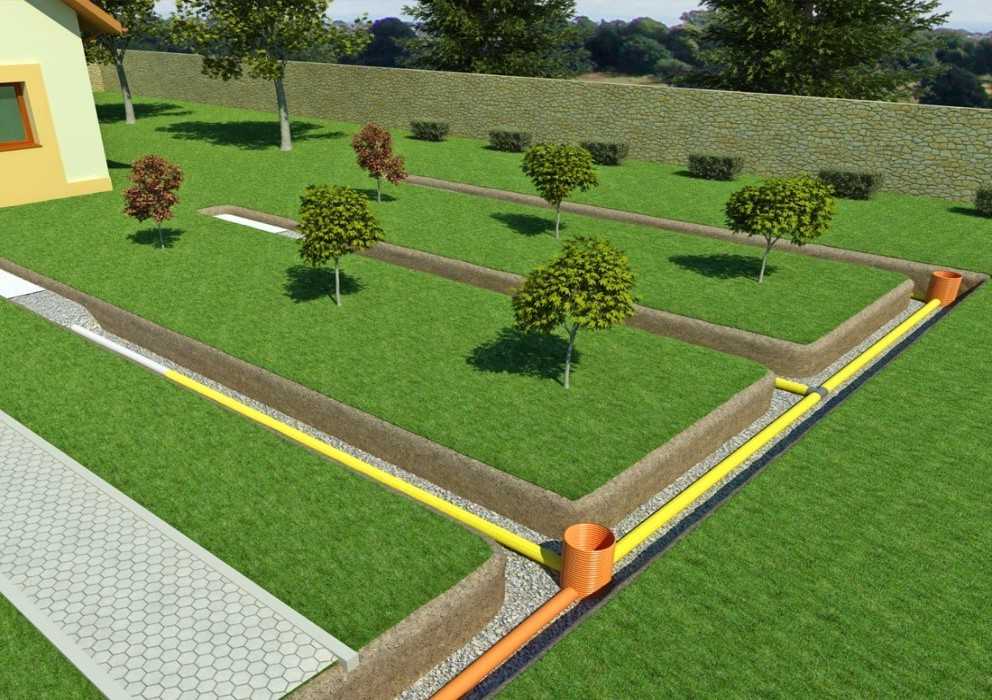

Схема дренажа участка.
Дренаж участка.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Схема дренажа.
Схема дренажа.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации с гофрированными трубами.
Монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.
