Автоматизация въезда в гараж избавляет от необходимости вручную поднимать тяжелые створки в дождь или мороз. Средняя стоимость комплекта привода варьируется от 15 000 до 45 000 рублей. Монтаж обычно занимает от 6 до 10 часов работы. Правильно подобранная автоматика для гаражных ворот обеспечивает комфорт и безопасность всего здания.
Оценка состояния и подготовка к работе
Перед покупкой оборудования я всегда проверяю, насколько легко ворота двигаются вручную. Если полотно перекошено или идет с трудом, любой привод быстро выйдет из строя. Важно убедиться в идеальной балансировке: ворота должны замирать в любом положении, не падая вниз и не улетая вверх самостоятельно. Для работы потребуются базовые навыки электромонтажа и умение пользоваться ручным инструментом. Я рекомендую планировать установку на выходной день, чтобы не спешить с настройкой концевиков.
Комплектующие и расходные материалы

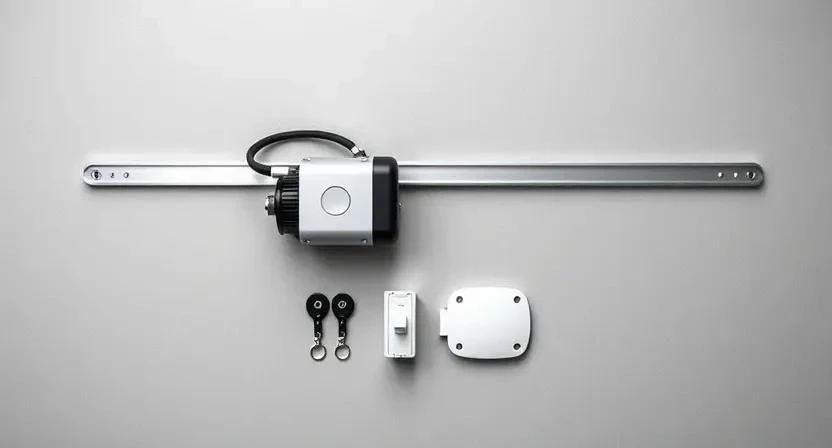

Для полноценного монтажа нужен полный набор оборудования. Основным элементом выступает электропривод, который передает усилие на полотно. К нему прилагается направляющая рейка и набор пультов. Безопасность обеспечивают фотоэлементы, которые остановят ворота, если в проеме окажется машина или человек. Также понадобятся качественные кабели для питания и передачи сигнала, а также надежный крепеж.
- Блок привода с двигателем
- Направляющая рейка (стандартная или усиленная)
- Пульты дистанционного управления (2-3 шт.)
- Пара датчиков безопасности (фотоэлементы)
- Монтажные кронштейны для крепления к потолку
- Электрический кабель ПВС 3х1.5
- Набор дюбелей и саморезов по металлу и бетону
- Специальная смазка для направляющих и роликов
| Материал/Комплектующий | Количество | Расход на объект | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Комплект привода (база) | 1 шт. | 1 комплект | 18 000 | 18 000 |
| Кабель питания | 1 шт. | 10-15 метров | 60 | 900 |
| Крепежный набор | 1 компл. | 20-30 элементов | 500 | 500 |
| Дополнительный пульт | 1 шт. | 1 шт. | 1 200 | 1 200 |
| Смазка силиконовая | 1 баллон | 100 мл | 400 | 400 |

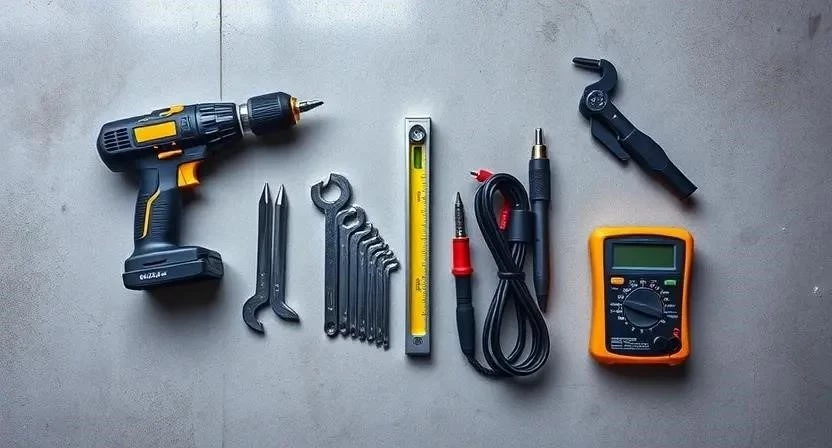

Инструментарий для монтажа
Правильный инструмент сокращает время работы в два раза. Перфоратор необходим для сверления бетонного потолка под кронштейны. Шуруповерт с набором бит поможет быстро собрать рейку и закрепить двигатель. Для точного позиционирования привода использую уровень, иначе рейка может пойти волной, что приведет к рывкам при движении. Мультиметр обязателен для проверки напряжения в сети и прозвонки кабелей перед включением питания.
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в бетоне/кирпиче | Обязательно | 4 500 |
| Шуруповерт | Завинчивание крепежа и сборка рейки | Обязательно | 3 000 |
| Строительный уровень | Выравнивание привода и рейки | Обязательно | 800 |
| Мультиметр | Проверка электропроводки и напряжения | Обязательно | 1 200 |
| Набор гаечных ключей | Затяжка болтовых соединений | Обязательно | 1 500 |
- Струбцины для фиксации деталей при монтаже
- Пассатижи и кусачки для работы с проводами
- Рулетка для точной разметки
- Набор отверток (крестовая, плоская)
- Стремянка или устойчивая лестница
- Маркер или карандаш для разметки
- Очиститель для поверхностей (обезжириватель)
Организация рабочего пространства
Монтаж начинается с расчистки зоны вокруг ворот. Я выношу весь лишний мусор и инструменты, которые не будут использоваться, чтобы не спотыкаться. Пол и стены в зоне работы застилаю плотной пленкой, так как при сверлении потолка летит много бетонной крошки. Важно заранее обеспечить доступ к электросети, проложив временный удлинитель, чтобы не тянуть провода через весь гараж.
Подготовка ворот к автоматизации
Прежде чем вешать мотор, нужно довести механику до идеала. Я тщательно очищаю направляющие от старой смазки, пыли и грязи с помощью ветоши и растворителя. Затем наношу свежую смазку на ролики и петли. Проверяю геометрию: полотно не должно задевать уплотнители или стены. Если кронштейны крепятся к металлическим балкам, я зачищаю места прилегания и обрабатываю их грунтовкой, чтобы избежать коррозии в будущем. Только после этого ворота готовы к установке привода.
Технология установки привода пошагово
Процесс требует точности и соблюдения последовательности. Я рекомендую работать вдвоем, так как удерживать блок двигателя и одновременно затягивать болты неудобно.
- Разметка (30 мин). Отмечаю точки крепления кронштейнов на потолке, соблюдая осевую линию ворот.
- Монтаж опор (40 мин). Сверлю отверстия и фиксирую опорные кронштейны к перекрытию с помощью мощных дюбелей.

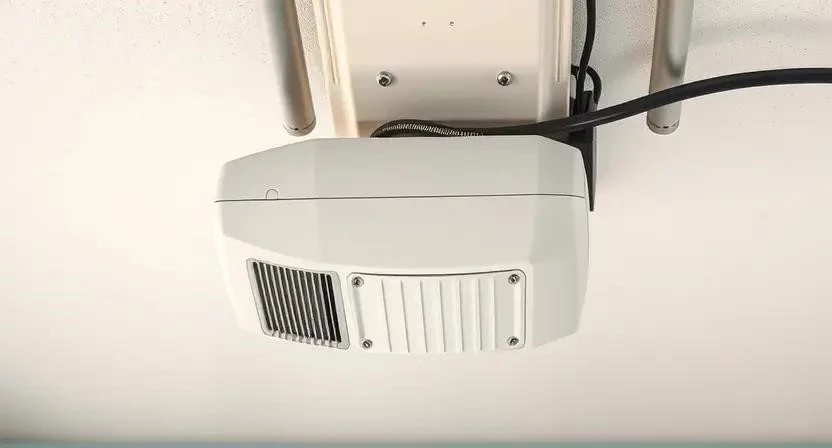

- Установка двигателя (30 мин). Закрепляю блок привода в опорных кронштейнах, проверяя надежность фиксации.
- Монтаж рейки (60 мин). Собираю направляющую рейку секциями и центрирую ее относительно ворот.
- Соединение с полотном (40 мин). Устанавливаю каретку в рейку и соединяю ее с верхним профилем ворот.
- Электропитание (60 мин). Прокладываю кабель, подключаю питание и обязательно выполняю заземление корпуса.

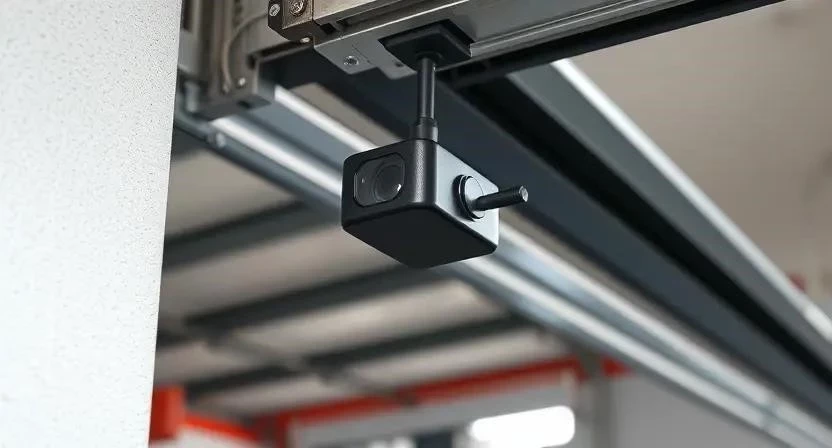

- Установка фотоэлементов (40 мин). Монтирую датчики по бокам проема на высоте 30-50 см от пола.
- Настройка концевиков (50 мин). Устанавливаю верхнюю и нижнюю точки остановки, чтобы ворота не бились о перекрытия.
- Программирование (30 мин). Привязываю пульты управления и стационарную кнопку к приемнику.
- Тестовый запуск (40 мин). Запускаю механизм, регулирую усилие двигателя и скорость движения.
- Проверка датчиков (30 мин). Тестирую срабатывание фотоэлементов: ворота должны остановиться при пересечении луча.
- Герметичность (20 мин). Проверяю плотность прилегания полотна к полу после автоматического закрытия.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и крепление | 1.5 часа | Точное соблюдение оси |
| Сборка механики | 2 часа | Центровка рейки |
| Электрика и датчики | 2 часа | Заземление и изоляция |
| Настройка и тесты | 2 часа | Регулировка концевиков |
Технические нюансы и условия эксплуатации
Температурный режим в гараже сильно влияет на работу масла в редукторе. Для неотапливаемых помещений я выбираю приводы с арктическим маслом. Влажность также играет роль: при высокой сырости электроника должна быть защищена корпусом не ниже IP44. Если используете герметики для заделки отверстий в стенах, давайте им высохнуть минимум 12 часов. Обязательно следите за зазорами между рейкой и потолком, чтобы избежать вибраций.
Типичные ошибки при монтаже
Самая грубая ошибка — установка привода на не сбалансированные ворота. Я однажды столкнулся с тем, что мотор работал на пределе из-за провисшей пружины, и через месяц сгорел предохранитель. Также новички часто забывают про заземление, что опасно при утечке тока. Игнорирование фотоэлементов приводит к тому, что ворота могут придавить автомобиль. Если заметили рывки при движении, проверьте соосность рейки — скорее всего, она установлена с перекосом.
Расчет стоимости и экономия
Стоимость автоматизации зависит от бренда и мощности двигателя. Покупка комплекта и самостоятельный монтаж позволяют существенно сэкономить на услугах бригады.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект автоматики | 20 000 | 20 000 | 0 |
| Расходные материалы | 1 500 | 2 000 | 500 |
| Стоимость работ | 0 | 7 000 | 7 000 |
| Настройка и пусконаладка | 0 | 3 000 | 3 000 |
| 21 500 | 32 000 | 10 500 |
Регламент обслуживания оборудования
Чтобы автоматика служила долго, я провожу осмотр раз в полгода. Обязательно смазываю направляющие и ролики силиконовым спреем. Проверяю натяжение торсионных пружин, так как со временем они ослабевают. Раз в год меняю батарейки в пультах управления, чтобы не остаться перед закрытыми воротами. Срок службы качественного привода при правильном уходе составляет 10-15 лет.
Сравнение типов приводов
Выбор типа привода зависит от требований к шуму и бюджету. Цепные приводы самые дешевые и мощные, но сильно шумят. Ременные работают почти бесшумно, что важно, если гараж пристроен к дому. Вальные приводы вообще не имеют внешней рейки, они монтируются внутри вала ворот, что экономит место на потолке.
- Уровень шума (ременные — тише всех)
- Грузоподъемность (цепные — самые мощные)
- Сложность монтажа (вальные — самые сложные)
- Цена (цепные — бюджетный вариант)
- Износостойкость (ременные требуют замены через 5-7 лет)
Часто задаваемые вопросы (FAQ)
Что делать, если отключили электричество?
Каждый привод имеет шнур для аварийной разблокировки. Дерните за него, и ворота перейдут в ручной режим.
Как добавить новый пульт в систему?
Нужно зайти в меню управления на блоке двигателя, нажать кнопку «Программирование» и нажать кнопку на новом пульте.
Можно ли ставить автоматику на старые деревянные ворота?
Да, но только если они идеально сбалансированы и имеют жесткий каркас, который не поведет от тяги мотора.
Как изменить скорость открытия?
В настройках платы управления есть потенциометры или цифровое меню для регулировки скорости и усилия.
Почему ворота дергаются при движении?
Скорее всего, забились направляющие или рейка установлена не по уровню.
Нужен ли отдельный автомат в щитке?
Я рекомендую поставить отдельный автомат на 10А для защиты привода от короткого замыкания.
Что делать, если фотоэлементы постоянно срабатывают без причины?
Протрите линзы датчиков от пыли или паутины, проверьте соосность луча.
Как защитить привод от перепадов напряжения?
Установите стабилизатор напряжения или реле напряжения в общую цепь питания гаража.
Меры безопасности при монтаже
Работа с электроприводом требует строгого соблюдения правил. Всегда отключайте питание в щитке перед подключением проводов к плате. Используйте диэлектрические перчатки и защитные очки при сверлении потолка. При работе на стремянке убедитесь в ее устойчивости. Никогда не пытайтесь регулировать концевики при включенном питании, если ваши руки находятся в зоне движения полотна. Проветривайте помещение, если используете едкие растворители для очистки направляющих.
