Как сделать заземление в частном доме: пошаговое описание как сделать самостоятельно заземление (90 фото + видео)

Необходимые инструменты

Перед началом работ обязательно заготовьте все нужные материалы и инструменты. Вам понадобится:

  1. Сварочный инверторный аппарат с набором электродов 3 – 4 мм и маской.
  2. Болгарка с отрезным диском по металлу.
  3. Штыковая лопата, которую придется использовать для выкапывания ямы.
  4. Тяжелая кувалда.
  5. Гаечные ключи.

Также вам нужно будет подготовить набор материалов:

  1. Уголок из нержавейки длиной 2,5 метра и размерами 50х50 мм либо трубу диаметром 32 мм с толщиной стенки 3.5 мм. Также можно использовать толстую арматуру или металлическую квадратную трубу с площадью сечения не более 150 мм2.
  2. Полоску металла длиной 3600 мм, шириной 40 мм, толщиной 4 мм. Полоску нужно будет распустить по длине на три куска по 1200 мм. Ее можно заменить на уголок соответствующей толщины и ширины.
  3. Полоску из нержавеющей стали шириной 40 мм и толщиной 4 мм. Длина полоски – от места заземления до крыльца.
  4. Болты М10.
  5. Качественный медный провод с сечением 6 мм2.

Собрав все необходимые элементы, можно начинать сборку заземление в частном доме своими руками.

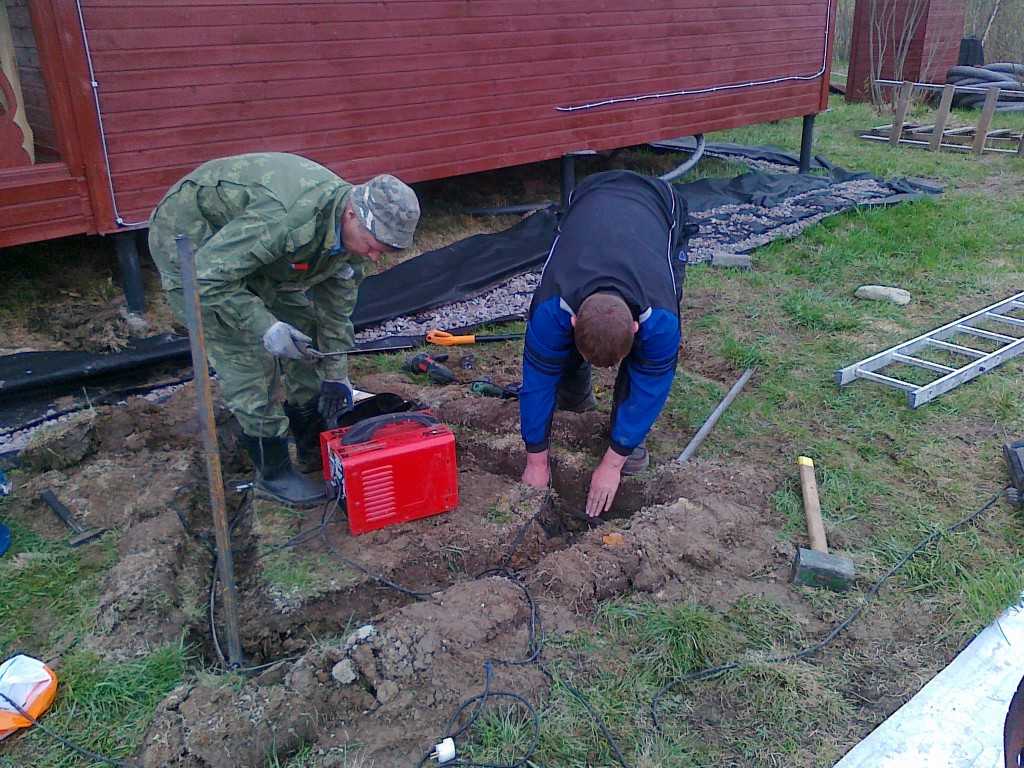

Роем форму под треугольник

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Это интересно: Отличия зануления от заземления — читаем суть

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

О способах защиты

Согласно правилам монтажа электрического оборудования, чтобы обеспечить электробезопасность частных домов, необходимо выполнить заземление либо использовать технологию защитного отключения. Ознакомимся подробнее с каждым из способов защиты.

Заземление предназначено для снижения напряжения до допустимых показателей между предметом, который не находится под ним (напряжением) и, собственно, выполняющим защитную функцию, и заземляемыми устройствами. Более того, заземление предотвращает утечку электрического тока во время контакта фазного провода с элементами прибора, выполненными из металла.

Если есть заземление, то в случае неисправности прибора создается короткое замыкание и, как следствие, размыкание линии посредством выключателя либо предохранителя (они устанавливаются при разводке электропроводки).

Средства защитного отключения в электросетях домов в несколько раз повышают электробезопасность, поскольку реагируют на неисправности практически сразу. Даже без заземления такие устройства способны отключить ток примерно за 0,01–0,02 секунды, но лишь после появления нового пути для движения электрического тока. И путем этим может стать, к примеру, человеческое тело.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.. То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Как работает

Заземление выполняет свои функции, если соответствующее оборудование будет правильно установлено. Для работы данного защитного механизма обычно требуется прокладывание в жилом доме трехжильного кабеля с заземляющим проводом, который будет подключен к заземляющему комплекту. Он подводится к специальной клемме в розетке. Затем другая сторона контактов подключается к защитному распределительному щитку, а также к заземляющей конструкции, которая помещается в грунт. Специальный комплект можно приобрести в магазине или сделать аналог самостоятельно.

Специалисты настоятельно рекомендуют делать заземление, если в доме есть мощные приборы, постоянно подключенные к сети – водонагреватель, холодильник. Обычно водонагреватель находится во включенном режиме, работая все время. Если его провода будут повреждены или с заводским браком, что отобразится на сопротивлении, тогда соприкоснувшись с водонагревателем, человек может получить удар током. Среди всех бытовых приборов, которые подключены к сети, в первую очередь заземление необходимо для водонагревателя, так как он очень мощный и расположен в помещениях с высокой влажностью.

Защитный заземляющий контур может работать вместе с громоотводом. Чтобы увести заряд с высоким напряжением после удара молнии также используется заземляющий контур. При использовании такой установки должны соблюдаться несколько другие стандарты, но их совместное использование имеет высокую эффективность, обеспечивая дому хорошую защиту от скачков напряжения и блуждающего тока в сети.

Если громоотвод не устанавливается, тогда нужно заземлить антенну, которая находится на крыше дома. Вместе с телевизионной антенной могут быть установлены и другие приемники. Так как антенна чаще всего является наивысшей точкой на здании, то с большой вероятностью молния ударит именно в нее. По этой причине телевизионную антенну следует подключить к заземляющему контуру, чтобы предотвратить негативные последствия удара молнии в незащищенный объект. По статистике антенна является преобладающей точкой для попадания такого заряда.

Заземление всегда делается по определенной схеме. Используя принципы готовых схем заземляющих систем, можно сделать своими руками достойный аналог, который будет подходить для вашего дома.

Как правильно рассчитать

В первую очередь следует определить проводимость заземлителя. То есть надо выбрать электрод так, чтобы сопротивление контура было в пределах нормы. Согласно положениям ПУЭ, максимальные значения сопротивления растеканию заземлителей следующие:

  • 2 Ом – для линейного напряжения 660/380 В источника трёхфазного/однофазного тока;
  • 4 Ом – для 380/220 В;
  • 8 Ом – для 220/127 В.

Проводимость защитной конструкции зависит от площади её контакта с землёй, а также удельного сопротивления грунта. Чем больше размеры штырей (электродов), тем больше площадь их поверхности и, следовательно, выше проводимость и эффективность контура. При этом для достижения хороших характеристик заземляющего устройства правильнее увеличивать длину электродов, а не поперечное сечение. Это очень актуально при создании контура в твёрдых почвах, таких как песчаник, скалистый грунт и прочих.

Так, для определения проводимости одного электрода круглого сечения используется следующая формула:

R1 = ρ(ln(2L/d) + 0,5ln(4T+L)/(4T-L))/2ПL,

где d и L – диаметр и длина электрода, T – половина глубины заложения штыря, ln – натуральный логарифм, П – постоянная (3,14), ρ – удельное сопротивление грунта (Ом×м).

Удельное сопротивление грунта также является важным параметром. Чем он больше, тем хуже будет проводимость контура заземления. Величину удельного сопротивления для определённого типа грунта можно узнать в общедоступных таблицах.

Чем ниже удельное сопротивление грунта, тем лучше будет контур

При монтаже контура заземления, состоящего из нескольких электродов, расчёт немного меняется. Сначала определяется сопротивление каждого отдельного штыря по вышеуказанной формуле. Потом полученные показатели суммируются с учётом так называемого «коэффициента использования». Расчётная формула здесь такая:

R = R1/(KN), где R – общее сопротивление контура, N – количество электродов, К – коэффициент использования, R1 – сопротивление одного штыря.

Величина К зависит от расстояния между электродами. Причём чем дальше друг от друга расположены штыри, тем больше будет этот коэффициент. Электрики же рекомендуют располагать электроды на расстоянии в 2,2 от их длины. В этом случае К может принимать следующие значения:

  • при использовании двух электродов – 0,9–0,92;
  • трёх – 0,85–0,88;
  • пяти – 0,79–0,83.

Для определения глубины заложения стержней нужно воспользоваться формулой:

N = R1/KR, где R – полученное ранее проектное сопротивление контура, R1 – сопротивление одного штыря, К – коэффициент использования.

Что касается горизонтальных частей, соединяющих штыри в один контур заземления, то их проводимость здесь не рассчитана

Монтаж заземления своими руками

Качественные стержни глубинного заземления и подделки

Электромонтаж дома невозможен без заземления, поскольку оно предусматривается техническими нормами электроснабжения. По сути, это несколько соединенных электродов, зарытых в землю в один ряд или в виде треугольника. Такая конструкция подсоединяется специальными кабелями к электрощиткам в здании.

Все это можно сделать собственноручно, неплохо при этом сэкономив. Главное – точно следовать инструкции.

Этап первый

Сначала определитесь с местом установки электродов. Профессионалы утверждают, что контур лучше монтировать неподалеку от вводного распределительного прибора, но не ближе одного метра к дому (в идеале — 3–4 метра).

Этап второй

Приготовьте электроды. Они должны быть медными или стальными, красить их категорически запрещено! Зачастую для этого используют:

  • стальные полосы, 4х40 мм;
  • уголки из стали, 5х50х50 мм.

Стандартное количество уголков – три штуки, высота – 2,5–3 м. Количество полос – тоже три штуки, по 60–70 см в длину.

Этап третий

Монтаж заземления своими руками

Погрузите уголки в заранее выбранное место так, чтобы они образовали правильный треугольник. Это можно сделать одним из двух способов:

  • вырыть траншею 3х3 метра, ее глубина должна быть такой, чтобы над поверхностью оставалось 20 см каждого уголка;
  • вдавить их в землю, прибегая к помощи экскаватора. Для этого зафиксируйте уголки в вертикальном положении, после чего трактор вдавит их на требуемую глубину.

Также обратите внимание на тот факт, что для прокладки контура заземления идеально подходят такие типы грунта, как:

  • торф;
  • влажная глина;
  • суглинок.

Вместе с тем проложить этот контур в скальной или каменной породе будет крайне трудно, а нередко и вовсе невозможно. Еще один важный момент – глубина нижней точки контура должна находиться ниже уровня замерзания грунта(зачастую это от 1,5 до 3 метров, в зависимости от региона).

Этап четвертый

После погружения электродов вы должны соединить их между собой сверху. Используйте для этого металлические полосы, приваривая их таким образом, чтобы они огибали полученный треугольник. Постарайтесь добиться максимальной площади провара. Еще раз отметим, что красить металлические элементы не нужно – чем больше они поржавеют, тем лучше будет растекаться электрический ток в грунте.

Затем к контуру приварите еще одну полосу такой же ширины, уходящую в дом (как показано на схеме).

Этап шестой

Проведите от электрощитка нулевой провод ко всем розеткам дома. Это и есть третий провод заземления (первые два – «+» и «–»), которого не хватало.

Монатж и проверка заземления

По окончании установки контура проверьте его сопротивление. Для этого обратитесь в одну из специальных электротехнических лабораторий, сотрудники сделают это с помощью специального прибора – измерителя параметров (зачастую для измерения используется оммометр «Евротест ХЕ»). Если сопротивление в норме, работники энергоуправления заполнят специальный паспорт, в противном случае вам придется установить в землю дополнительный электрод (электроды) и произвести повторную проверку.

Если сделаете все правильно, то тем самым вы надежно защитите себя и своих близких от удара током в случае короткого замыкания или выхода из строя одного из приборов.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.


Траншея под заземление

Для этого понадобится:

  • металлические полосы шириной 4 см и толщиной 4 мм для шины;
  • стальной уголок толщиной 4-5 мм для электродов;
  • шлифовальная машинка;
  • садовый бур;
  • лопата;
  • сварочный аппарат;
  • кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

  1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
  2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
  3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
  4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
  5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
  6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
  7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
  8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
  9. Провод выводят на щиток и соединяют с распределительной пластиной.


Вывод шины на цоколь дома Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.


Соль уменьшает сопротивляемость материала

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

  • В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
  • В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
  • Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
  • Внутрь зажима вставляют металлическую полосу или кабель заземления.
  • Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.


Заводской комплект Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Изготовление простейшего заземления на даче: особенности

Несмотря на то, что этот момент отнюдь не является сложным, все же расслабляться не стоит – от качества соединения двух частей заземляющего контура зависит многое, в том числе и адекватность работы заземления в целом. Говоря, что соединение частей не является сложным, имеется в виду то, что произвести его можно в три этапа.

  1. Готовим мощную клемму на шине наружного контура. В принципе, о ней можно позаботиться заранее, на стадии прокладки шины. По сути, к ней нужно приварить болт диаметром 10-12мм и, как говорится, дело с концом. Как вариант, если место оконечной точки шины четко рассчитано и совпадает по уровню с установленным электрическим щитком, можно воспользоваться длинной шпилькой. Она продевается сквозь стену, по предварительно просверленному отверстию и приваривается к шине. С ответного конца шпильки накручиваются две гайки, между которыми надеваются две широкие шайбы.
  2. Клеммная колодка. Здесь все намного проще – она продается в готовом виде и устанавливается на планку щитка как обыкновенный автоматический выключатель. По сути, это брусок с отверстиями, в которых провод зажимается небольшим винтом. В эти отверстия подключаются как отдельные жилы заземления, так и общая жила, соединяющая клемму с шиной наружного контура.

  3. Установка соединяющей жилы. С клеммной коробкой все более или менее понятно – жила вставляется в самое широкое отверстие и крепко-накрепко зажимается винтом. С ответной частью дела обстоят не намного сложнее – кабель наматывается на болт и зажимается на шпильке двумя гайками с шайбами. По-хорошему, здесь лучше использовать специальный концевик с петлей.

Это все. Как видите, несмотря на то, что тонкости все же имеются, соединить две части заземления не очень сложно, то же самое можно сказать и о решении вопроса, как подключить заземление на даче?

В заключение скажу несколько слов об особо важном моменте – в частности, о контактах, которые должны быть крайне надежными. Это касается и сварных, и обжимных соединений

Хорошо бы каждое соединение пропаять, даже если конец провода будет зажат винтом. По-другому качественно решить вопрос, как сделать заземление на даче, не получится. Все должно быть надежно по высшему разряду – кстати, в профессиональном строительстве изготовленный контур заземления проходит проверку. Измеряют его сопротивление, но для этого нужно специальное оборудование.
