Строительство каркасного бассейна своими руками

Сборка бассейна Intex

Его устанавливают на ровной площадке. Также предусмотрен вариант создания покрытия из экструдированного пенополистирола, на которое будет установлена вся конструкция. Такой вариант создаёт слой, который будет препятствовать затратам тепла на прогрев почвы.

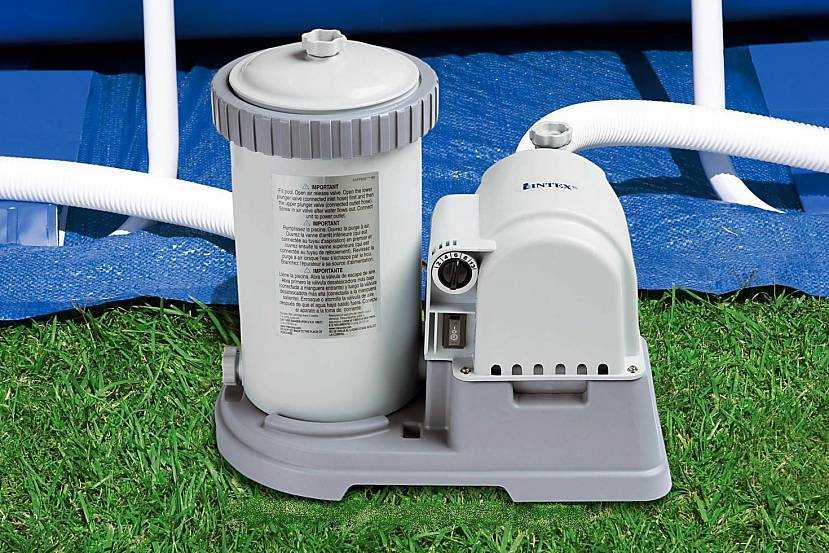

Подсоединение насоса Источник www.myposeidon.ru

Как собрать бассейн Интекс показано в видео:

Сборка бассейна Intex возможна на тротуарной плитке. Однако нужно учитывать знасительную массу конструкции. Если плитка на неё не рассчитана, то после демонтажа бассейна осенью на этом месте останется ясно видимая вмятина.

Распространённым вариантом является использование деревянного покрытия из досок. Однако при этом нужно следить, чтобы доски были строганые, а саморезы не могли повредить конструкцию.

Сборка происходит следующим образом:

Бассейн требуется извлечь из упаковки, и расположить на поверхности, где его будут устанавливать.
Нужно учитывать место, где будет стоять насос

Нужно принять во внимание то, что фильтр для работы должен быть подключён к электричеству.
К штангам нужно присоединить Т-образные соединения. К последним нужно присоединить горизонтальные детали, на которых держится чаша бассейна

Для закрепления в отверстия вставляются штифты.

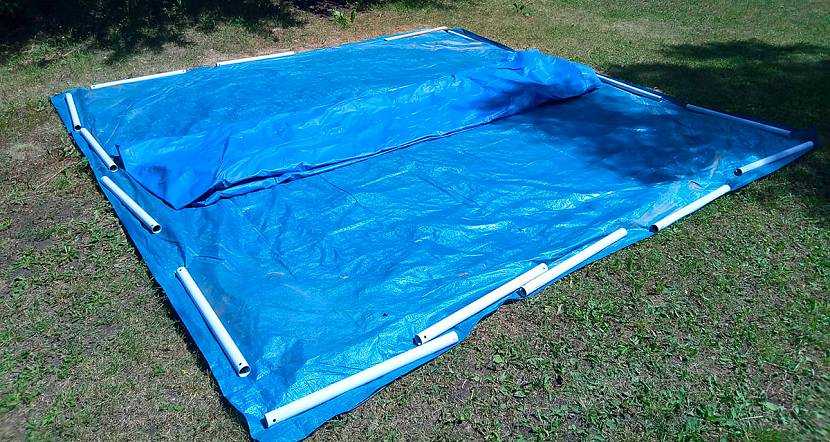

Начало сборки Источник dacha48.ru

Способ того, как подключить насос к бассейну Интекс, не вызывает сложностей. Для этого нужно взять соединительные шланги и присоединить их к соответствующим отверстиям бассейна и к этому устройству.

Теперь необходимо конструкцию заполнить водой. Скорость работы насоса составляет 2 куб. метра в час. В начале заполнения водой необходимо разгладить складки на дне.

Вода подаётся через очищающий фильтр с помощью насоса.

В конструкции предусмотрено использование скиммера, который помогает проводить очистку поверхности воды от нападавшего туда мусора. Его прикрепляют к краю бассейна. Его закрепляют на кронштейне и устанавливают чашу для сбора мусора. Её поверхность должна быть ниже уровня воды в бассейне на 5-7 см.

Для прогрева воды можно использовать прогрев солнечными лучами. Для усиления его эффекта можно воспользоваться специальными плёнками, которые нагреваются от солнечных лучей. В этом случае вода будет нагреваться быстрее.

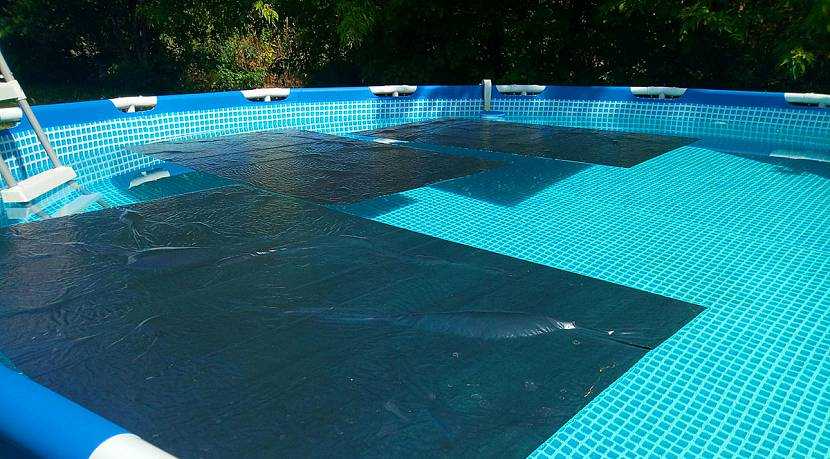

Плёнка для прогрева воды Источник dacha48.ru

Смотрите в видео, как правильно свернуть чашу бассейна:

Заключение

Использование каркасного бассейна позволит на загородном участке создать условия для купания. Относительно недорогая стоимость и простота монтажа делают такой способ создания искусственного водоёма доступным и популярным. Модели искусственных бассейнов, которые имеются в продаже, имеют высокую надёжность и срок службы, рассчитанный на много лет.

Требования к монтажу

Единственным жестким требованием является установка на ровное горизонтальное основание. Не допускается уклон или изгиб опорной площадки.

Соединения каркаса являются условно жесткими, способными разрушиться при возникновении разнонаправленных нагрузок. Поэтому монтаж на неровном основании может стать причиной перераспределения нагрузок.

Некоторые части каркаса начинают испытывать во много раз большие воздействия, чем это рассчитано производителями. В таких условиях неизбежно разрушение несущих элементов конструкции.

Остальные условия носят, скорее рекомендательный характер, поскольку нигде не указаны точные значения и нормативы. В их число входят следующие требования:

• поблизости от бассейна не должно быть построек или деревьев;
• нельзя устанавливать чашу на дорожке;
• под чашей не должны проходить трассы кабелей или трубопроводов;
• поблизости не должно быть агрессивных растений, способных пускать побеги на большие расстояния.

Смысл всех требований заключается в уменьшении вредных последствий от аварийного выхода воды из чаши в случае ее разрушения.

Какой каркасный бассейн лучше для дачи.

Пытаясь определиться, какой модели отдать предпочтение, нужно учесть ряд немаловажных факторов:

• наличие свободного места на участке (изделия имеют различные размеры);
• как часто планируется пользоваться бассейном;
• предназначение водоема (кто в нем будет купаться ‒ дети или взрослые);
• наличие энергоснабжения ‒ определить, имеется ли возможность подвода источника энергии для подключения фильтровально-насосного оборудования;
• вместимость емкости ‒ имея большую семью, разумным решением будет покупка бассейна, в котором одновременно смогут находиться несколько купающихся;
• наличие постоянного источника подачи воды ‒ если вода подается с перебоями, в таком случае могут возникнуть проблемы в обслуживании установленного искусственного водоема;
• возможности финансового характера ‒ цены на каркасные дачные бассейны вполне приемлемы и доступны, но более модернизированные модели будут стоить несколько дороже обычных.

Материалы для изготовления бассейна

Мобильный небольшой бассейн можно сделать, разумеется, не только из автомобильной резины. Описываемая ниже каркасная конструкция разборная, и при необходимости ее без особого труда соберет или переставит на другое место даже один человек. Соорудить ее можно буквально за полдня.

Материалы для изготовления, этого бассейна не дефицитны. Для легкого каркаса пойдет сосновая доска-пятидесятка шириной всего 100 мм. Конечно, есть древесина и более долговечная (к примеру, кедр или лиственница), но особого смысла в дорогом материале в данном случае нет, поскольку любую подгнившую деталь легко заменить новой, изготовление которой не займет много времени и сил. Сосновые доски лучше покупать уже пропитанные антисептиком, но в крайнем случае обработать их можно и самостоятельно.

Каркасный бассейн из дерева своими руками выстилают полиэтиленовой пленкой, в получившуюся емкость заливают воду — вот и весь секрет этого дешевого сооружения, способного доставить много радости и удовольствия дачникам. Причем пленку тоже можно использовать не специальную, предназначенную для бассейнов, а обычную полиэтиленовую, которую садоводы покупают для парников. Только выбирать надо пленку потолще, и укладывать ее в два слоя для надежности. А если и порвется — недорого заменить.

В качестве стоек могут использоваться обрезки оцинкованных водопроводных труб, которые должны быть длиннее высота каркаса примерно на 30 сантиметров.

Всего же для постройки и установки каркасного бассейна своими руками потребуются следующие заготовки:

Поз.	Наименование детали	Размеры, мм	Кол-во	Материал
1	Прогоны каркаса	50x100x2850	20	Сосновая доска
2	Выравнивающий элемент каркаса	28x120x2850	2	—«—
3	Выравнивающий элемент каркаса	28x120x2400	2	—«—
4	Стойка с резьбой на одном конце	½ х 800	4	Оцинкованная труба
5	Гайка-заглушка	1/2	4
6	Шурупы с головкой-кольцом		4
7	Канат		12 м
8	Сухарь	50x100x100	2	Сосновая доска
9	Пленка полиэтиленовая	4500×4500
10	Саморезы	5×40	8

Размер бассейна можно и уменьшить, и увеличить. Для этого потребуется изменить размеры деревянных заготовок и полиэтиленовой пленки:

Длина стенки бассейна, мм	Длина прогона, мм	Размеры пленки, м
1320	1800	3,0 х 3,0
1670	2100	3,5 х 3,5
2020	2500	4,0 х 4,0
2380	2850	4,5 x 4,5
2730	3200	5,0 х 5,0

Посмотрите, как можно построить каркасные бассейны своими руками – на фото показаны разные варианты конструкций:

Возведение каркасного бассейна

Основание

Выбранная площадка должна быть ровной, на 1 м больше чаши с каждой стороны.

Этапы работы:

1. Снять верхний слой рыхлой почвы и травы.

2. Выкопать котлован глубиной около 60 см, или более, чтобы заглубить резервуар, насыпать слой щебня толщиной 25–30 см и слой песка не менее 15 см. Между слоями проложить геотекстиль для укрепления и выравнивания площадки.

3. В качестве основания можно использовать хорошо утрамбованный грунт или лёгкий фундамент с насыпной песчаной подушкой высотой 50 см, без заливки стяжки.

4. Если предполагается стяжка, то нужно связать пруты арматуры в решётку и установить на подставках, чтобы арматура оказалась в толще стяжки. Армирующую сетку залить слоем цементного раствора. Высыхание основы займёт 2 недели, после чего можно настелить специальную подложку.

5. На углах выравненной площадки и по всем сторонам изготавливаемого каркаса выкопать посредством бура ямы глубиной в 50 см.

6. Уложить теплоизоляцию из пенопласта или других подручных материалов, а сверху специальную подложку.

Строительство каркаса

Каркасное основание искусственного водоёма изготавливается из брусков и досок, тщательно обработанных антисептическими средствами, а также следует приобрести саморезы и другие крепёжные элементы. Весь пиломатериал должен быть качественным и хорошо просушенным.

Этапы монтажа:

Нижнюю часть всех стоек из брусков следует обработать при помощи битумной мастики, а особое внимание нужно уделить защите от влаги торцов таких деревянных элементов. Обработанные бруски установить в пробурённые ямы.

На следующем этапе необходимо обеспечить установленные опорные бруски верхней обвязкой на основе досок

Обвязочные элементы могут фиксироваться при помощи оцинкованных гвоздей, но предпочтительнее использовать с этой целью саморезы.

Стабилизирующие подкосы позволяют сделать возводимую каркасную конструкцию максимально надёжной и прочной. Установленные деревянные подпорки нужно надёжно зафиксировать при помощи гвоздей или саморезов.

С расстоянием в половину метра от угловой части каркаса устанавливается дополнительная стойка, а две доски используются для изготовления тетивы, фиксируемой в нижней части на опору.

Монтаж чаши

1. После того как будет выполнены разметка и раскрой полотна, элементы свариваются при помощи строительного фена. Сваренное плёночное полотно укладывается внутрь готовой каркасной конструкции и тщательно расправляется.

2. Для фиксации натянутого плёночного полотна внутри искусственного водоёма используются специальные оцинкованные крепёжные элементы с пресс-шайбой.

Установка лестницы

Для изготовления ступеней используется доска, а нарезанные элементы устанавливаются со стандартным расстоянием четверть метра друг от друга с использованием опорных брусков.

Лестница сбивается на этапе создания каркаса

Внешняя обшивка и монтаж оборудования

После того как будут завершены все мероприятия по обустройству внутренней части самодельного каркасного бассейна, можно приступать к внешнему декору гидротехнического сооружения, отделку можно произвести террасной доской, мозаичной или керамической плиткой, натуральным или искусственным камнем, обшить поликарбонатом или сайдингом.

Деревянные планки и борики следует покрыть двумя слоями лака или краски по дереву для наружных работ

Функциональность искусственного водоёма обеспечивается установкой насосно-фильтрующего оборудования. Монтаж оборудования предполагает установку форсунок в подающем отверстии, а также размещение донного выпуска в специальном выпускающем отверстии. В фильтрующий резервуар насыпается достаточное количество кварцевого песка, после чего к вентилю подсоединяется датчик давления.

Для герметичного соединения донного выпуска и всасывающего шланга фильтрующего оборудования применяются прочные хомуты. Пластиковые муфты позволяют выполнить надёжное соединение возвратного шланга с форсункой и дополнение напорного шланга насосным выходом. Один шланг от насоса и шланг фильтра отводятся в канализационную систему. После полного подсоединения насосного оборудования к системе электрического питания следует выполнить тестовый набор воды в бассейновую чашу и тщательную проверку всех соединений.

Полезные дополнения

Поскольку даже небольшой бассейн наполнять вручную, обновлять в нем воду и сливать ее крайне сложно, обязательным дополнением к месту для купания должен стать насос. Выбор конкретной модели оборудования зависит от объема бассейна, желаемой скорости перекачки и других нюансов.

Также пригодятся фильтры, установки для подогрева воды, ее подсветки и так далее. На фото ниже показана система подогрева воды от солнечного коллектора.

Кроме оборудования, будут полезны и другие приспособления – например, раздвижной или обычный навес.

И, конечно, отдых возле бассейна нельзя представить себе без комфортного места для отдыха – шезлонгов, лежаков, зонтиков и так далее.

Бассейн своими руками во дворе частного дома

После подготовки площадки приходит очередь монтажа каркаса. Вне зависимости от того, каким он будет, стойки необходимо установить по разметки с необходимым шагом. Для массивных стоек из бруса (сечение 100х50 мм или более) допустим шаг в 1,2…1,5 м, для более тонких опор – 0,8…1,2 м.

Чтобы придать стойкам необходимую устойчивость, следует заглубить их в грунт на 50…80 см (для бассейнов промышленного изготовления необходимо следовать инструкциям производителя). Отверстия под установку стоек выполняются с помощью бура, при обычной ручной отрывки ямы получаются слишком большими. Опоры ставят строго горизонтально, проверяя положение уровнем.

Для особо крупных бассейнов можно сделать обратную засыпку скважин под стойки щебнем с трамбовкой и даже забетонировать их, однако обычно это не нужно.

Стойки «обвязывают» доской-шалевкой или обрезной (можно использовать также брус, плиты) вверху и внизу. Положение верхней обвязки выбирают на уровне верха будущей емкости. Например, для чаши глубиной 1,2 м верхний край верхней обвязки должен находиться на высоте 1,2…1,15 м. Нижнюю обвязку располагаем на высоте 0,2…0,3 м от уровня земли.

Чем больше шаг стоек, тем сильнее давление на них воды из чаши. Поэтому для промежуточных и, возможно, для угловых опор желательно сделать распорки-подкосы. Лучше выполнять их в виде треугольников, это обеспечивает более жесткую связь. Для нижней стороны прямоугольника можно использовать необрезную доску и даже горбыль, для самих подкосов лучше брать качественный сухой брус сечения 40х60 или 50х50 мм.

Сразу же после сборки основного каркаса стоит установить лестницу. Ее можно монтировать только снаружи или добавлять подвесную конструкцию изнутри.

В предложенном примере лестница выполняется на тетивах, выпиленных из обрезной или необрезной доски с толщиной не менее 20 мм. Для усиления конструкции каркаса в месте крепления лестницы монтируется еще одна стойка (лучше сразу включить ее в общий контур при первичном монтаже).

Верхняя ступенька лестницы опирается о верхнюю обвязку каркаса, нижняя может лежать на грунте, как показано на фото, или находиться на расстоянии от нее. Расстояние между ступенями определяется индивидуально, в зависимости от роста и возраста пользователей (для детей имеет смысл сделать ступеньки чаще).

Лестницу внутрь бассейна проще сделать обычную вертикальную с креплением к верхней обвязке и внешней лестнице.

Важно: внутри чаши лестница не должна опираться на дно бассейна! В противном случае идет динамическая нагрузка на дно чаши, возможен прорыв ткани!

Заменить деревянную лестницу можно металлической готовой.

После того, как каркас полностью собран, а песок на площадке еще раз выровнен, можно крепить заранее склеенную чашу. Ее монтируют с помощью оцинкованных саморезов через люверсы. Диаметр люверсов заранее подбирают таким, чтобы он на 1…2 мм превышал номинальный диаметр резьбы саморезов.

В креплениях обязательно необходимо использовать шайбу, ее внешний диаметр должен быть больше внешнего диаметра люверса на 2…4 мм.

Натягивать ткань следует осторожно, чтобы не порвать, лучше вначале «наживить» саморезы и затягивать их уже после того, как ткань будет расправлена по всему каркасу

Бассейн для дачи виды и особенности

Их можно отнести к двум категориям: временным и постоянным. Постоянные — конструкции имеющие фундамент или вкопанные в землю. Такую конструкцию просто так не перенесешь на новое место и не сложишь на зиму. Зачастую их делают из монолитов, бетонных блоков и кирпича. Внутренняя часть укладывается ПВХ пленкой, пластиковой чашей или другими материалами, способствующими изоляции от воды.

К временным  относятся те, которые можно легко собрать на зиму, разложить или перенести на новое место. Чаще всего это надувные резиновые бассейны или конструкции из каркасов.

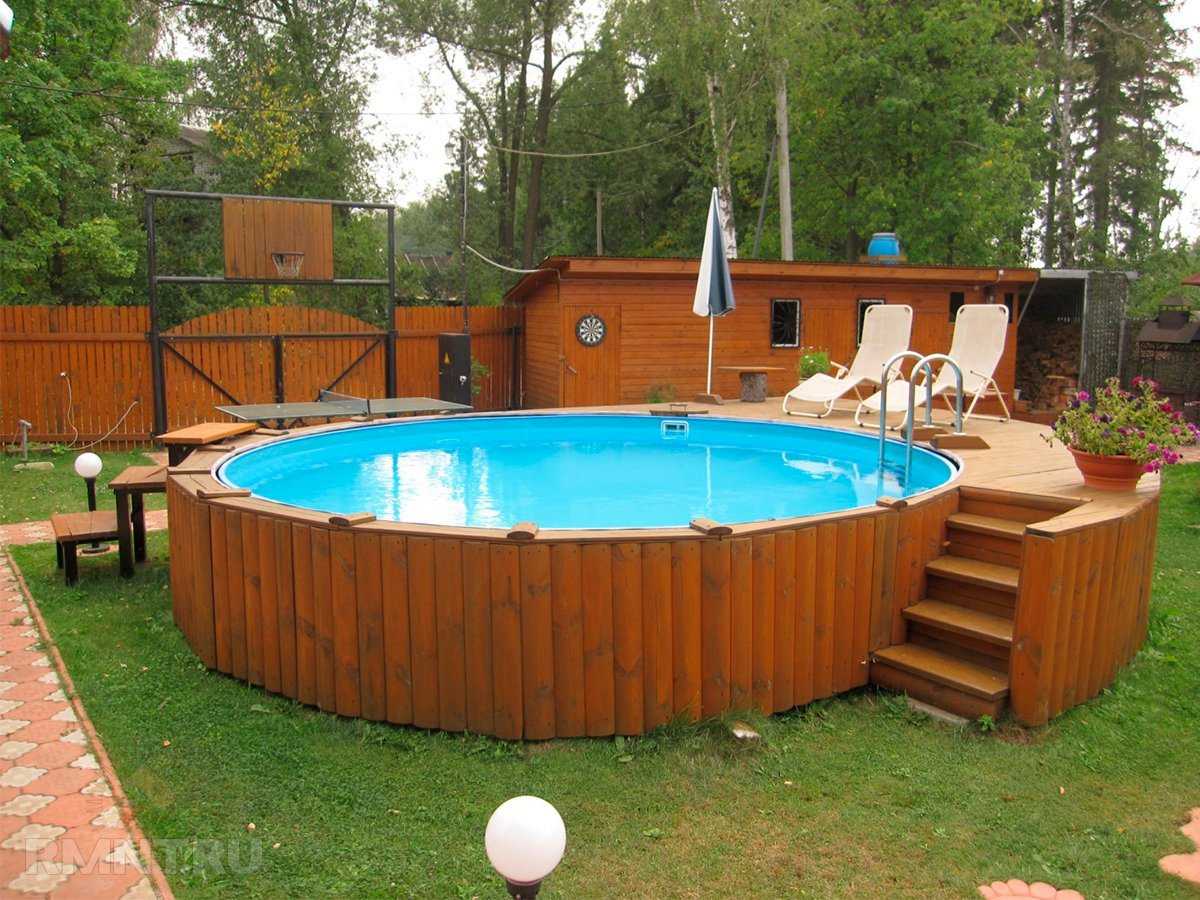

Деревянный каркасный бассейн

Поэтому, чтобы решить какой тип конструкции вам нужен, подумайте собираетесь ли вы складывать его на зиму или планируете оставить на участке.

• Надувной. Если вы сомневаетесь, что хотите ухаживать за бассейном или не хотите покупать громоздкие конструкции — тогда надувной бассейн для вас. Их делают из довольно прочных материалов и его легко собрать и разобрать. Недостаток это его объем. Поплавать взрослый человек точно не сможет, так как высота самых крупных конструкций чуть больше метра. Срок службы максимум 5 лет.
• Каркасный. Если вы всё-таки хотите более глубокий вариант, но при этом не хотите монолитную громоздкую конструкцию, этот вариант для вас. Он стоит дороже, а монтировать его дольше и сложнее. Это разборной бассейн, который можно собрать своими руками. Он состоит из труб, которые служат каркасом, и пленки, которая обеспечивает герметичность. Глубина может достигать двух метров.
• Стационарный. Этот вид относится к постоянным. Подходит для тех, кто не представляет жизни без бассейна. Процесс установки такого водоема довольно длительный и кропотливый, но зато на века. Первое -выкапывается яма, заливается фундамент. Второе — строятся бока водоема. Третье — проводится гидроизоляция, утепление стенок. Четвертый этап — декорирование. Вся работа может занять несколько месяцев. Он требует регулярной чистки и обслуживания.

По типу установи их можно разделить на:

• поверхностные. Для них не нужно выкапывать глубокое основание, так как они располагаются на поверхности земли. Такой вариант используется для временных конструкций. Если водоем глубиной больше полтора метра давление воды может разрушить стенки. Хотя его собрать быстрее и проще, для него потребуется купить или смастерить лестницу;
• частично закопанные. Для таких конструкций выкапывается небольшое основание. Это золотая середина, которая помогает сэкономив время обеспечить большую прочность и стойкость. Подходит для более глубоких водоемов, так как грунт будет удерживать стенки не позволив им разрушаться;
• углубленные. В такие конструкции удобно нырять, так как они находятся на уровне земли. Эти водоемы хорошо смотрятся, не портят дизайн ландшафта громоздкими конструкциями. Если вы запланировали большой глубокий бассейн, то здесь вам не обойтись без специальной техники. К недостаткам можно отнести то, что такие конструкции требуют насосных станций, системы фильтрации и за ними довольно сложно ухаживать.

Определение размеров бассейна.

Определяясь с размером бассейна, нужно знать, что для взрослого человека глубина чаши бассейна составляет от 1,5 м до 1,8м, а длина может достигать 4 м и более. Если вы любитель прыжков с трамплина или желаете соорудить вышку, то глубину чаши лучше делать от 2,5 м и более.

Необязательно бассейн делать вровень с землей. Его стенки
можно приподнять над уровнем земли, таким образом потребуется меньше земельных
работ. К тому же бассейн такого типа более безопасный для маленьких детей, так
у них будет меньше шансов упасть в него.

Также нужно понимать, что чем глубже бассейн, тем толще
должны быть стенки бассейна и материалов будет затрачено больше.

Если же бассейн строится для детей, то глубина должна быть
приблизительно 0,5 м. Если купаться будут и взрослые, и дети, то подумайте о
разделении бассейна на два пространства, одно —
для детей и другое  — для взрослых. При этом соединяться друг с
другом два пространства могут за счет пологого перепада глубины либо же за счет
специальной перегородки, чтобы дети уж наверняка не оказались в более глубокой
«взрослой» зоне.

На этом этапе нужно решить какая лестница будет в бассейне –
стационарная или съемная. Если площадь бассейна небольшая, то лучше не занимать место
стационарными ступеньками, а установить съемную лесенку.

Также нужно подумать о месте под технический приямок, в котором будет располагаться фильтровальная станция.

Пластиковый бассейн: установка своими руками

Проще всего сделать стационарный уличный бассейн на даче — из пластикового или композитного (стеклопластикового) вкладыша: готовой отлитой чаши. Это один из самых простых способов сделать на даче или возле дома стационарный бассейн. Под нее копается котлован, в который она устанавливается. Один из вариантов установки — в фотоотчете.

Купленная пластиковая чаша для бассейна

Размер выбранной пластиковой чаши 183*415*140 см. Форма выбрана самая простая — для более простой установки. НАчалось все в разметки участка под котлован. Чашу перевернули вверх дном, обвели контуры, добавили 5 см на доски (планировалась установка в деревянный каркас). Так и прибили колышки, натянули шпагат, начали копать.

Начало земельных работ

Часть борта решено оставить снаружи, потому глубина котлована — 1 метр. На дно насыпан слой песка около 15 см, все залито водой, чтобы уплотнить подложку.

Песок насыпан, залита вода

Пока вода уходит, песок подсыхает, из доски толщиной 2,5 см сбиваются щиты по размерам котлована. В качестве каркаса использован брус 50*50 мм, он же пущен по верху щитов. К этому брусу крепился верхний край пластиковой чаши.

Сборка щитов

Все доски обработаны антисептиком для прямого контакта с грунтом. Производитель обещает 10 лет без гнили…

Щиты установлены в котлован

Когда собрали и закрепили все стенки внутрь вставили чашу. Дно легло плотно, высоту рассчитали верно.

Вставили пластиковую чашу внутрь

По периметру бассейна должен быть бортик из армированного бетона. Чтобы плотнее связать чашу с бетоном, по периметру установлены уголки. Они крепятся к брусу и краю чаши насквозь, нержавеющими болтами и гайками.

Крепим уголки по периметру бассейна

Чтобы при работе пластик не «гулял» края прихватываем струбциной.

Струбцина фиксирует положение чаши при креплении уголков

К установленным уголкам крепится арматура. Использовали 15 мм, клали 4 прутка: по два сверху и снизу. Вязали специальной проволокой.

Укрепление армирующего пояса для бортика

По периметру установлена опалубка. Сначала под арматуру насыпан песок, потому установлены наружные щиты. Изнутри доски оббиты плотной пленкой, чтобы было проще снимать опалубку. Также установлены закладные: переливные трубы. Они будут выведены за пределы бассейна и будут предохранять чашу от переполнения.

Опалубка и сливная труба

Перед заливкой бетона начали заливать водой чашу. Это обязательно, чтобы бетон не придавил ее. Одновременно оставшиеся между стенками чаши и дощатого каркаса промежутки подсыпали песком. Так получается, что чаша зафиксирована в лучшем положении. Когда она почти наполнена, залили бетон в опалубку, обработали вибратором для повышения крепости и однородности.

Бетон залит

Через четыре дня снята опалубка. Бортик получился 40 см в ширину и столько же в высоту. Далее начинаем готовить основание для отделки прилегающей территории.

С одной стороны пришлось отсыпать песка, с другой снять немного грунта

Так как участок немного с уклоном, с одной стороны пришлось снимать грунт. По периметру подсыпан и утрамбован песок. По выровненной поверхности раскатан рубероид.

Рубероид уложен на выровненный грунт вокруг бассейна

На него насыпан еще слой песка, в который укладывалась тротуарная плитка. Щели между плитками тоже просыпаны песком.

Поверх рубероида еще песок

Уложена тротуарная плитка

Чтобы в бассейн не падала листва, не попадал мусор и другие загрязнения, куплена теплица из поликарбоната, собрана и установлена как укрытие для бассейна. Оказалось, что это очень удобно: тепло и светло.

Снаружи поставлена теплица))

Только крепить ее нужно прочно, сильный ветер сдвинул с места. Пришлось корректировать. Бассейн на даче эксплуатируется и зимой, но только после бани — вырубается прорубь)). На зиму в воду бросают пустые бутылки с закрученной крышкой. При замерзании воды они служат как демпфер, забирая большую часть нагрузки от льда на себя.

Это бассейн на даче, сделанный своими руками

А до поздней осени купаемся и просто так, только установили систему подогрева воды, чтобы она была более-менее комфортной.
