Котел для бани своими руками: виды, оборудование, сборка

Типы банных отопителей

В зависимости от типа используемого топлива оборудование делится на несколько видов.

Газовое

Теплоноситель разогревается при сгорании газовой смеси. Приборы компактны, экономичны. Не требуется частая чистка, просты в обслуживании. Работают на магистральном газе, тогда требуется подводка, или на сжиженном. Последний вариант самый дорогой. Однако газ считается потенциально опасным веществом, поэтому приборы должны быть сертифицированы и установлены только специалистами. Самодельные вариации могут быть очень опасны.

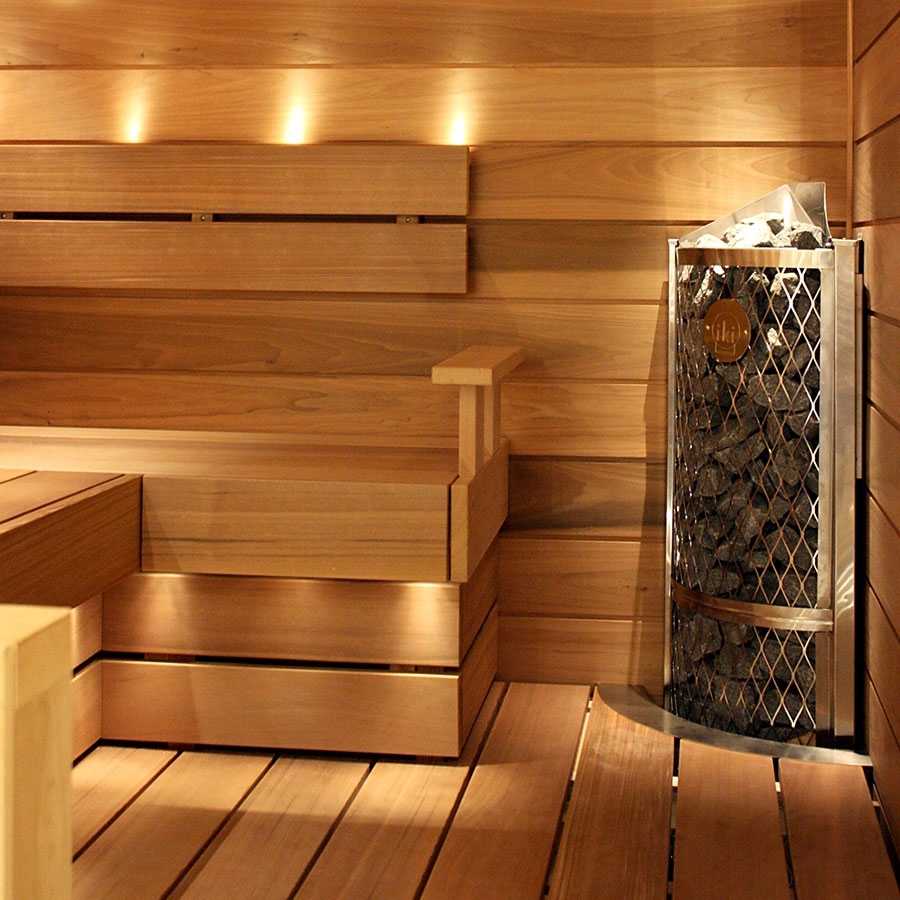

Электрическое

Самый экологичный вариант. Разогрев производится за счет преобразования электрической энергии в тепловую. При этом горения не происходит, поэтому вентиляция и дымоотведение не нужны. Оборудование компактное, простое в установке. Самостоятельно его изготовить сложно. Из недостатков надо отметить необходимость бесперебойной подачи электроэнергии и достаточно высокую цену, которая постоянно повышается.

Твердотопливное

Работает на разных видах твердого топлива: уголь, торф, дрова, брикеты, т.п. Есть разновидности «длительного горения». Стандартный твердотопливник быстро разогревается, хорошо удерживает тепло. Основной недостаток — необходимость постоянно загружать новые партии топлива. Также приходится его регулярно чистить, освобождая от золы. Мы рассмотрим инструкцию по изготовлению этого типа котла.

Instagram dom56ru

Типы и особенности

Самыми ходовыми считаются металлические отопительные агрегаты. Изготовлением оборудования занимаются разные производители. Оно различается по внешнему виду, наличию дополнительных функций. Технические характеристики не имеют серьезных отличий, если сравнивать модели одной цены.

Оборудование изготавливается из такого материала:

Углеродистой стали. Средняя толщина стенок — 5 мм. У дорогих моделей более толстые стенки. Главный недостаток материала — при частом перегреве происходит отпуск стали. Это негативно влияет на показатели пластичности, твердости, прочности.
Ковкого чугуна. Такие конструкции выдерживают длительное воздействие высоких температур без деформации, изменения технических характеристик.

Особо популярны металлические модели с внешней отделкой из натурального, искусственного декоративного камня.

Длительного горения

Современные модели металлических котлов отличаются длительным горением. Это обеспечивается наличием дополнительной камеры для сгорания газов, выделяющихся при горении твердого топлива.

Одной закладки дров достаточно для поддержания тепла в помещениях на протяжении 8–12 часов. Для поддержания горения должен правильно подбираться поток воздуха, поступающий в топочную камеру. Чем он сильнее, тем быстрее будут сгорать дрова. Для регулировки поступления воздуха, котел оснащен механическим механизмом открытия, закрытия топочной камеры.

Пиролизный

Особенности оборудования:

пиролизные модели очень дорогие, из-за чего подходят далеко не всем покупателям;
увеличенное КПД.

Опытные банщики, монтажники не рекомендуют устанавливать пиролизные котлы в банях. Они экономичны, но медленно прогревают помещения.

Водяной

Чтобы не только париться, но и выполнять водные процедуры, нужно установить котел с баком для воды. Это стандартная конструкция, состоящая из следующих элементов:

чугунного колосника;
топливной камеры;
дымохода, крышки бака;
бака для воды;
дымохода;
зольного ящика;
штуцера для слива воды;
поворотной ручки на крышке бака.

Разводку труб для воды можно сделать самостоятельно. Это позволит дополнительно отапливать удаленные от печи помещения.

На отработанном масле

Существует модели котлов для бани, которые работают на жидком топливе. Это может быть отработанное машинное масло или солярка. Главный недостаток конструкций — нахождении бака в помещении. Они издают неприятный запах при эксплуатации. Преимущества оборудования — высокая мощность, повышенный КПД.

Электрические

Недостатки:

необходимость подключения к сети 380 вольт;
большие затраты электроэнергии.

В остальном такие модели имеют только преимущества.

Газовый

Газовое оборудование очень популярно. Обуславливается это его преимуществами:

высокая производительность;
экономичность;
возможность регулировать температурный режим;
быстрый прогрев помещений.

Недостатки газового оборудования:

Подключение агрегата к системе центрального газоснабжения или газовому баллону.
Взрывоопасность. Нужно регулярно проверять места соединений, чтобы не допустить утечек газа.

Монтаж оборудования лучше доверить опытным строителям.

Категории котлов по видам топлива

Электрические котлы для бани

― Электрические котлы для бани – пожалуй, самые распространённые. На их применение не влияют ни географическое местоположение, ни забота о заготовке топлива. Единственное условие для такого котла – это наличие соответствующих электрических сетей. 380 вольт – обязательно, то есть, питание котла должно быть трёхфазным. Редко какие котлы используют 220.

Благодаря большой потребляемой мощности, не все энергоснабжающие организации способны выдать разрешение на подключение таких котлов. Особенно это актуально для отдалённых провинциальных районов. Построив баню на окраине деревни, следует учитывать этот пункт.

Сам по себе, электрический котёл, неприхотливый и довольно простой в эксплуатации. Подключив его по всем правилам электробезопасности и настроив все нужные параметры, не стоит «греть голову» по поводу заготовки и хранению топливных ресурсов. Обслуживание тоже сводится к минимуму: главное – соблюдать те рекомендации, которые даёт производитель.

Электрический котёл является экологически чистым агрегатом, так как нет ни дыма, ни золы. Это, безусловно, важный показатель. Но есть у него и один минус. Электроэнергия сегодня стоит не дёшево. И имея мощность в несколько десятков килоВатт, придётся выкладывать кругленькую сумму за такое удовольствие. Как говорится: хочешь хорошо жить – плати.

Газовый котёл

― Газовые котлы в бане применяют в основном жители западных и южных регионов нашей страны, так как Сибирь и Дальний Восток мягко сказать, не совсем газифицированы. Такие виды котлов имеют самые компактные размеры, обладая при этом довольно весомой мощностью. Отопить большой банный комплекс, а ещё и обогреть бассейн, для них не составит особого труда.

Газовый котёл очень практичен в эксплуатации. Здесь также не надо заготавливать, складировать и хранить дрова или уголь. Дым и зола отсутствуют. Значит, не требуется регулярная чистка, как самой топки, так и дымохода котла. Правильно настроенная газовая котельная может работать в автоматическом режиме. Главное – время от времени контролировать этот процесс. Газ – дешёвое и очень практичное топливо.

― Котлы на жидком топливе также практичны. Но солярка или мазут сейчас имеют приличную стоимость. И ещё такой ощутимый минус – дизельное топливо имеет стойкий не выветриваемый запах. «Аромат» солярки в бане будет явно лишним и ничуть не лечебным. Наличие какого-то безопасного изолированного помещения для хранения нефтепродуктов просто необходимо. Также понадобятся бочки, канистры или другие подобные тары.

― Котлы на твёрдом топливе применяются практически повсеместно. Дрова, уголь или торф есть везде. Топливо относительно дешёвое, но малопрактичное. То есть, такие котлы не могут работать в автоматическом режиме. Процесс топки постоянно необходимо держать под контролем, подбрасывать дрова или уголь. После этого, чистка золы просто необходима. Вёдра и пыль – несомненный атрибут любого угольного котла.

Но человек привыкает ко всему. И допустим, в наших Сибирских районах, котёл на дровах или угле остаётся самым востребованным вариантом. Благо здесь нет проблем с этим видом энергоносителя.

―Комбинированные котлы представляет собой комбинацию из нескольких. Например, очень удобно совмещать электричество и дрова, электричество и газ, газ и уголь. При отсутствии одного компонента пользоваться другим и наоборот. Для быстрого нагрева помещения целесообразно применить дрова или уголь, а затем включить электричество для поддержания уже высокой температуры. Вариант практичный и используется довольно широко.

― Пиролизные котлы – это результат современных технологий, которые активно завоёвывают рынок. Само слово пиролиз означает термический распад материалов без доступа кислорода. В роли горючего могут применяться дрова, опилки, уголь, нефтепродукты и даже мусор.

Элементарная схема такого котла состоит из двух камер сгораний. В первой происходит непосредственно сгорание топлива, а во второй уже синтез газа. В результате практически не остаётся ни сажи, ни копоти, ни золы.

Котлы такого вида очень «долгоиграющие». Они так и называются – котлы длительного горения. Время горения одной загрузки дров может достигать нескольких суток, это довольно практично. Но не стоит забывать, что цена на такие «чудо-изобретения» приличная. А используемое топливо должно быть хорошо просушенным.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
Уровень, рулетка и карандаш (маркер) для нанесения разметки;
Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

сварочный аппарат,
болгарка,
куски арматуры,
отрезок трубы соответствующей длины и диаметра,
металлические петли для закрепления дверок,
кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
Из кустка материала вырезается металлическая крышка для печки.
В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
В нижней части трубы формируется отверстие.
Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
В предварительно проделанное отверстие вставляется труба дымохода.
Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Котлы длительного горения

Котел длительного горения – фото

Функционирующий котел длительного горения

Появились довольно давно, имеют свои преимущества и недостатки. Производители утверждают, что одна загрузка дров будет гореть длительное время, а это обеспечит экономию топлива и стабильную температуру в помещении. Чтобы понять где правда, а что рекламный ход, нужно вспомнить школьные уроки физики. Для обогрева помещения нужна тепловая энергия. К примеру, одна охапка дров во время сгорания может выделить 1 Гкал тепла. Если в обыкновенном котле дрова прогорают в течение часа, то за это время выделяются 1 Гкал тепла. В котле эти же дрова будут гореть 10 часов и за это время выделится также 1 Гкал тепла. Заметьте, не больше, а ровно столько же. Это количество тепла в течение часа может повысить температуру в парной на 100°С или за десять часов на 10°С. Для наглядности мы пользовались условными цифрами, так легче понять смысл. Нужен ли котел длительного горения в парной, чтобы поддерживать ее в немного прогретом состоянии?

Котлы длительного горения Stropuva

Твердотопливные котлы длительного горения заводской сборки

Еще один нюанс вы должны знать. Время горения регулируется количеством подаваемого в топку воздуха. Меньше кислорода – медленнее горение дров, больше – дрова быстрее горят и отдают тепловую энергию. Процесс горения можно регулировать значительно проще. Покупайте котлы, у которых на дверке поддувала или топки есть регулируемые отверстия (или сделайте их самостоятельно), по мере надобности увеличивайте/уменьшайте количество воздуха и у вас будет котел длительного горения без больших финансовых затрат.

Печная дверца регулируемая

Заводские котлы длительного горения имеют довольно много различной дополнительной аппаратуры, стоит она немалых денег. А эффективность от ее использования приближается к нулевому значению.

Котел длительного горения
