Погружные насосы для скважин технические характеристики цены и другие параметры выбора

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Как выбрать?

Покупая насос, необходимо учитывать индивидуальные характеристики и назначение прибора. Для скважин существуют скважинные погружные модели, для водоёмов, бочек и прочих емкостей – насосы, специально созданные для полива. Изменяя целевое назначение погружных конструкций, можно просто вывести их из строя. Поэтому необходимо тщательно изучить параметры и характеристики каждого из них, прежде чем сделать выбор в пользу какого-либо.

При выборе также необходимо учитывать размер скважины и глубину дна объекта, куда будет опускаться мобильная гидростанция. Подробная информация содержится в приложении – технической документации. Также учитываются показатели уровня воды. Так, динамический показатель складывается из расстояния со дна водоёма и до поверхностной линии водоёма, а статический – от земли и до водной кромки. Учитывая статические показатели, нужно произвести расчеты для определения величины водяного столба, для этого вычесть его цифровое значение из размера глубины скважины.

При выборе необходимо учитывать качество работ по бурению скважин. Бурение должно в идеале производиться бригадами с применением спецоборудования. Такие скважины более надёжны в сравнении со скважинами, выполненными так называемой дешевой рабочей силой.

Погружные насосы для скважин стоят дороже, так как при комплектации учитывается фактор защиты от засоров и гарантийное обслуживание специалистами.

Эти мелкие, на первый взгляд, нюансы необходимо учитывать, если грамотно подходить к процессу выбора нужной модели. Правильные скважины универсальны. В них можно устанавливать любые виды погружных насосов – от простых до специализированных моделей.

Один из главных показателей при выборе прибора – количественный расход воды в день. Следует учитывать, что в зимний и летний периоды эти показатели разнятся в сторону увеличения потребления воды в тёплое время года. Учитывается и расход на полив, исходя из размеров поливочной площади. Если есть небольшое хозяйство, к примеру, домашние животные, скот и так далее, ежедневная норма потребляемой воды может вырасти.

Предусмотрительно нужно выбирать четырёхдюймовые трубы для скважины, что немного больше насосов с трехдюймовым диаметром. На самом деле большая часть этого оборудования как раз рассчитана на большее пространство. При расчёте нужно перевести показатели измерения в дюймы: цифровой показатель разделить на коэффициент 2,54. Насосы визуально различаются по мощности: более сильные по размеру и весу значительно отличаются от более слабых с низкой производительностью.

Выбирать лучше насосы с запасом производительности. Для работы на глубине 40 метров лучше выбирать модели для работы на 50-60-метровой глубине. Если прибор для небольшой глубины использовать на полной глубине, он попросту не выдержит долго такой нагрузки и сломается.

Насосный прибор должен быть оснащен защитой от холостого хода, так как при возникновении внештатных ситуаций необходимо сразу же отключиться от сети. Защита срабатывает при перепадах напряжения, индикаторы отключают прибор в случае прекращения подачи воды.

О подаче воды и ее напоре

Собираясь выбирать жидкостный насос, необходимо смотреть на его параметры. Все характеристики важны, но одно из ключевых — скорость подачи воды. Надо подсчитать, сколько кубометров воды владелец дома тратит в час, чтобы узнать, какой вариант подойдет.

Следующая, не менее важная характеристика — напор. Он указывает на то, с какой силой агрегат будет подавать воду. Этот параметр подсчитывают в соответствии с тем, насколько далеко расположен источник воды от дома. Напор теряется под влиянием высоты и развилок в трубопроводе, поэтому лучше при подсчетах предусмотреть небольшой запас.

Отличительные особенности насосов ручных и погружных

Бывают ручные и погружные. Основное отличие погружного насоса от ручного состоит в том, что ручной применяют на глубине не более семи метров, а погружной может осуществлять работу на глубине 80м.

Ручной насос

Будет стоить намного дешевле.

К сведению: Если ваш участок находится в месте, где залегание водоносных слоев превышает восьми метров, то без помощи погружного агрегата вам не справиться.

Погружные насосы

Работают автоматически, а для эксплуатации ручного устройства нужна физическая сила.

Скважинные насосы погружного типа подразделяются на вибрационные и центробежные.

Вибрационный тип

Обладает достаточно простой конструкцией и значительно дешевле центробежного устройства. Используются, для скважин, расположенных на песчаном грунте, где прохождение водоносной жилы на глубине в пятьдесят метров.

Принцип действия

За счет чего происходит увеличение камеры, что снижает внутренние давление. Этим вызывается наполнение емкости жидкостью. Т.к. катушка с переменным магнитным полем, происходит смена полярности и сердечник отталкивается в другом направлении. Попавшая туда жидкость перетекает в трубу и происходит закрытие входного клапана.

В основном, ими пользуются в колодцах и открытых источниках.

Правильный выбор насосного оборудования является залогом бесперебойного водоснабжения из скважины. Основной функцией насосов этого типа является подъем и подача воды из артезианской скважины.

К сведению: Уникальностью устройств данного типа считается частичное или полное погружение в воду.

Центробежный тип

Конструкция центробежного агрегата строится из таких составляющих:

корпус с высокой стойкостью к коррозии;
электрический двигатель большой мощности;
двигатель с тепловой защитой;
двигательный вал;
подшипники со способностью само смазывания;
рабочее колесо представлено двумя пластинами с отверстиями и соединяющимися лопастями между собой;
всасывающего фильтра для предотвращения попадания в агрегат различных загрязняющих частиц.

Для усиления водного напора, могут применяться многоступенчатые насосные системы, где поступление воды происходит из одного насоса в другой и так до конечного. Проходя по всем приборам набирается нужный напор.

Главной особенностью центробежных насосов является то, что подача жидкости в него происходит постоянно.

напряжение в электрической сети;
Нужно знать значение объема поступающей жидкости. Этот показатель должен быть выше производительности устройства. Т.е поступление воды должно превышать перекачивание агрегата. В противном случае насос может сломаться;
учитывать уровень водыскважины, насос должен быть полностью покрыт водой для избежания перегрева двигателя при нагрузках;
знать хотя бы примерно необходимый вам объем воды;
прибор должен быть близок по диаметру к скважинной трубе;
определиться с временем года, когда насос будет максимально использоваться.

Особенности погружных насосов для перекачки воды

Погружные насосы 12 Вольт или 220 В устанавливаются непосредственно в источник для забора жидкости. При этом двигатель может погружаться в воду или находиться над ее поверхностью. Такой тип насосного оборудования способен выкачивать жидкость со значительной глубины. Агрегат имеет высокую производительность, отличается эффективным охлаждением двигателя.

Глубинные насосы для скважин и дренажно-фекальные устросйства.

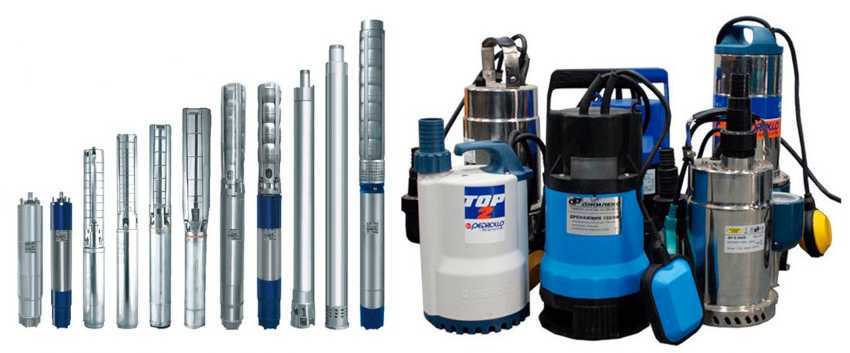

Погружные насосы, исходя из назначения агрегата, делятся на следующие группы: дренажные, колодезные, скважинные и фекальные.

Колодезные насосы применяют для откачки воды из колодцев и шахт. Они отличаются значительными габаритами, небольшой глубиной погружения, высокой мощностью, бесшумной работой без вибрации. Агрегаты могут работать с жидкостью, в которой содержится песок, ил или глина.

Скважинные насосы характеризуются компактными габаритами, вытянутой формой, устанавливаются непосредственно в скважине. Забор воды может осуществляться с очень большой глубины. Такие агрегаты отличаются высокой мощностью и производительностью. Их можно использовать для чистой или слабозагрязненной воды.

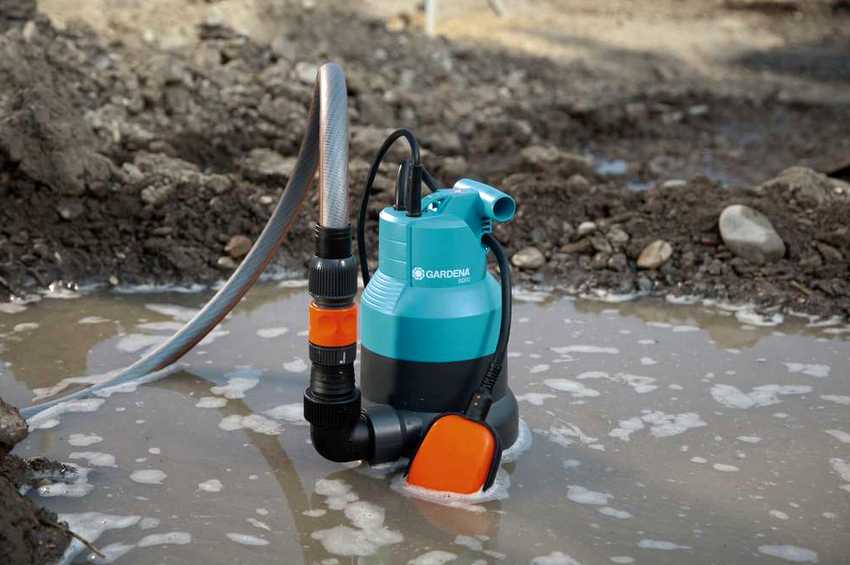

Дренажные агрегаты применяются для забора из подвалов, котлованов, траншей слабозагрязненной или грязной воды, содержащей песок, глину, траву и мелкий мусор.

Фекальные насосы могут работать с жидкостью содержащей крупные твердые частички диаметром до 35 мм.Обратите внимание! Существуют погружные дренажные модели, оснащенные ножами для измельчения примесей.

Фекальные насосы для перекачки сточных вод схожи с дренажными. Такие агрегаты могут работать с сильнозагрязненными водами, которые содержат крупные твердые частички диаметром около 35 мм. Некоторые конструкции оснащены мощным режущим механизмом из нержавеющей стали или чугуна для измельчения крупного мусора. Используют такие насосы для перекачки сточных и фекальных вод в специальный септик.

Обратите внимание! Фекальные насосы бывают как погружного, так и поверхностного типа.

Фекальный насос для перекачки грязной воды характеризуется устойчивостью к агрессивной среде. Устройство дополнительно оснащается специальными поплавками, которые в случае необходимости прекращения работы устройства подают сигналы.

Дренажные насосы используются для забора грязной, содержащей глину, песок, траву и мелкий мусор воды.

Как подключить глубинный насос к гидроаккумулятору?

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.
Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

Особенно осторожно нужно вести себя с новым баком. Вода в него должна попадать под слабым напором, чтобы слежавшаяся при хранении мембрана медленно вернулась в нормальное рабочее состояние

Подключенный и наполненный водой гидроаккумулятор вначале тестируют работой под слабым давлением. Далее давление нужно постепенно наращивать, пока система водоснабжения не начнет работать в нормальном режиме.

Устройство и принцип работы погружных насосов

Вибрационные насосы

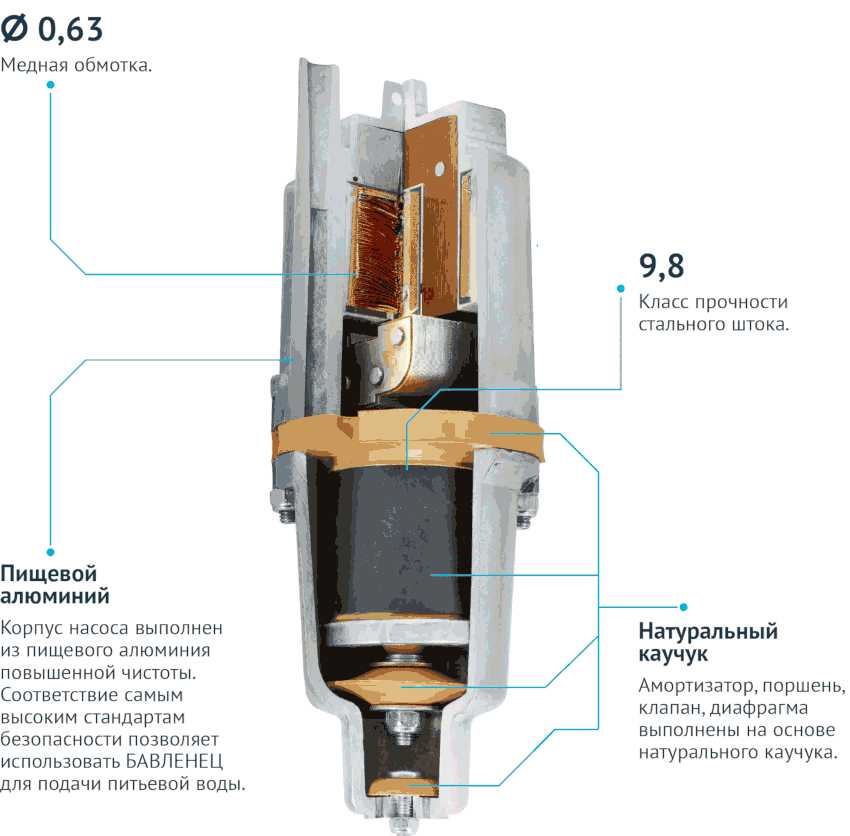

Основными элементами погружного вибрационного насоса являются:

силовой агрегат, внутри которого располагается электрический магнит;
вибратор или вторая часть электромагнита, приводящего в действие ходовой поршень;
камера для набора воды, соединенная с выводящим патрубком;
всасывающая камера. Отсек, куда в первую очередь попадает вода из источника;
амортизатор, необходимый для обеспечения плавного хода рабочего поршня;

В продаже есть устройства, не оснащенные амортизаторами. Однако они быстро выходят из строя, так как резкие движения поршня приводят к механическим повреждениям.

шайбы, влияющие на производительность погружного устройства. За счет увеличения или уменьшения количества шайб можно самостоятельно изменять мощность насоса;
шток или основа для движения поршня;
обратный клапан. Устройство устанавливается для того, чтобы предотвращать обратный отток жидкости из насоса. За счет обратного клапана можно увеличить номинальную производительность оборудования;
гайка, необходимая для фиксации поршня на штоке;
поршень, являющийся основным рабочим элементом насоса;
каналы, предназначенные для перевода воды из сборной камеры в водопроводную систему.

Основные элементы оборудования вибрационного типа

Работа погружного насоса вибрационного типа происходит за счет движения поршня. При подаче электрического питания создается электромагнитное поле в силовом агрегате, и вибратор притягивается, придавая поршню движение. В это время в наборной и всасывающей камерах создается разряженное давление, и свободное пространство заполняется водой через обратные клапаны. Аналогичным образом жидкость проходит через каналы и попадает в трубопровод.

За секунду происходит несколько движений поршня, что обуславливает напор воды в трубопроводе.

Центробежные насосы

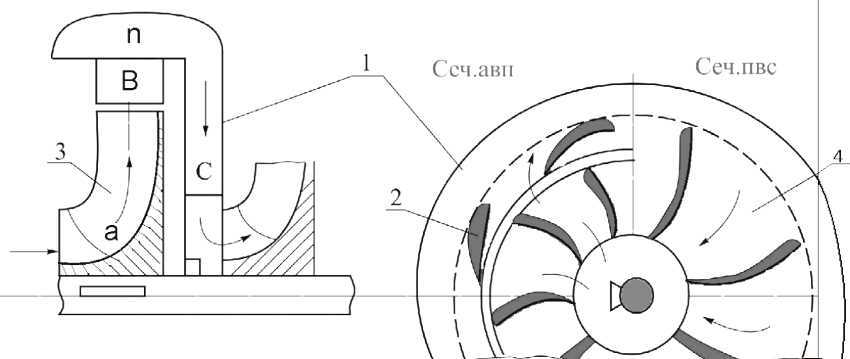

Центробежный погружной насос состоит из следующих элементов:

рабочее колесо – основной элемент оборудования;
лопасти рабочего колеса, создающие центробежную силу для всасывания воды;
корпус, защищающий рабочее колесо от механических повреждений;
всасывающая область, через которую нагнетается жидкость;
напорный трубопровод, передающий воду от насоса к системе водопровода;
обратный клапан, предотвращающий выход воды из насоса в источник;
защитная сетка, необходимая для предохранения рабочей части насоса от примесей, негативно влияющих на работу устройства.

Рабочие части погружного насоса, работающего за счет возникновения центробежной силы

Эксплуатация погружных насосов центробежного типа, оснащенных защитной сеткой, возможна и в слегка загрязненной воде.

Принцип работы погружного насоса с такой конструкцией достаточно прост. За счет подачи электроэнергии рабочее колесо начинает вращаться. По периметру лопастей создается центробежная сила, которая заставляет воду перемещаться от всасывающего трубопровода к напорному, соединенному с системой водоснабжения дома.

Подробнее о конструкции и принципе работы центробежного насоса можно узнать из видео ролика.

Вихревые насосы

Теперь рассмотрим, как работает погружной насос вихревого типа. Устройство и принцип работы оборудования аналогичен центробежному насосу. Различия заключаются в следующих аспектах:

рабочее колесо вихревого насоса является цельным, а центробежная сила, создающая вихревой поток, образуется в результате движения ребер жесткости;
вода, поступающая через обратный клапан, накапливается в ячейках и именно из них переводится в напорный трубопровод.

Конструкция и принцип работы вихревого устройства

Вихревые насосы в силу своей конструкции способны выдавать больший напор жидкости при небольших энергетических затратах.

Шнековые насосы

Шнековые насосы (их еще называют винтовыми) работают за счет вращения рабочего винта, расположенного внутри неподвижного корпуса.

Внутреннее устройство шнекового оборудования

От скорости вращения шнека прямопропорционально зависит производительность насоса.

Управление погружным насосом любого типа может производиться вручную или с помощью автоматической системы, которая устанавливается дополнительно. Любой насос можно оснастить поплавком, предотвращающим работу в «сухом» режиме, недопустимую при использовании погружных устройств.

Для исключения перепадов напряжения электрической сети, способной вывести оборудование из строя, используются стабилизаторы. Чтобы усовершенствовать конструкцию погружного насоса и максимально продлить срок его службы, в систему водоснабжения дома встраивается гидроаккумулятор.

Виды насосов для водопадов и фонтанов

Все помпы для фонтана делятся на погружные и поверхностные. Главным их отличием является место размещения. Погружной насос для фонтана располагается непосредственно в резервуаре с водой или на дне искусственного водоема. Он зашит в водонепроницаемый корпус. Поверхностный насос для фонтана размещают в непосредственной близости от водоема или водной конструкции. Он не защищен от влаги, укрытие от попадания воды и осадков для него необходимо соорудить самостоятельно.

У каждого вида есть свои плюсы и минусы.

Погружные насосы

Чаще всего это легкие компактные аппараты. Если подача воды идет из резервуара, их просто устанавливают на дно, где специальные присоски не дают агрегату смещаться в процессе эксплуатации. Если же погружной насос предназначен для пруда, то нужен небольшой постамент, который легко сделать из нескольких кирпичей или бетонного возвышения. Необходимость этого обусловлена тем, что на дне всегда скапливаются ил и грязь, забивающие сетку фильтра и всасывающий клапан.

Для насосов, полностью погруженных в воду, характерна бесшумная работа, меньший расход энергии. В среднем при их эксплуатации расходуется на 30% меньше электроэнергии, чем при работе поверхностного агрегата. Так как насадка расположена близко к мотору, потери мощности минимальны.

Стоимость погружных конструкций заметно ниже, чем у поверхностных

Это особенно важно при сооружении небольшого фонтана. Его легко установить самостоятельно.

Но вот обслуживание такой помпы легким не назовешь – для очистки и ремонта нужно удалить всю воду из резервуара или осушить пруд. К тому же на зиму ее нужно обязательно снять и убрать на хранение.

Итак, достоинства погружных насосов:

дешевизна – модели небольшой мощности вполне по карману любому дачнику;
легкость установки – монтаж можно произвести самостоятельно;
высокий КПД – погружная помпа расходует меньше электроэнергии;
бесшумность – можно наслаждаться только звуком льющейся воды, не отвлекаясь на гудение мотора;
незаметность – при установке такого насоса для фонтана нет необходимости искать для него место, а затем маскировать агрегат;
для маленьких фонтанов или водопадов можно выбрать компактную модель.

К недостаткам относятся:

сложность обслуживания – для того чтобы произвести ремонт, нужно выпустить воду;
необходимость демонтажа на зиму.

Поверхностные насосы

Если малый фонтан вас не удовлетворяет, и вы задались целью создать что-то грандиозное, снабдить пруд несколькими фонтанами и водопадами или превратить участок в цепь гидротехнических сооружений, нужен поверхностный насос. Его выбирают, когда нужно подключить к одной помпе несколько объектов.

Такой агрегат будет более громоздким и дорогим, располагаться должен в сухом, доступном месте в непосредственной близости от водоема, к тому же его нужно будет как-то замаскировать, чтобы не портил ландшафт. Но с помощью поверхностного насоса можно устроить настоящую водную феерию для пруда.

Устройство будет легко обслуживать, причем большинство моделей не нуждаются в демонтаже на зиму. Но даже если из соображений сохранности или безопасности его нужно будет убрать в помещение, сделать это будет несложно. Система более безопасна и проста в эксплуатации, кабели, питающие насос, не требуют дополнительной защиты.

Поверхностные помпы, расположенные у искусственных и естественных водоемов, имеют меньшую чувствительность к загрязнению илом, глиной, донной органикой. Для забора воды в природный или рукотворный резервуар опускают лишь шланг, подсоединенный к патрубку. Его можно оснастить фильтром или клапаном с мелкой сеткой.

Правда, расположенный на поверхности агрегат нуждается в защите от влаги и перегрева на солнце, нужен специальный защитный кожух. Он же несколько снизит шум, издаваемый мотором. Конечно же, придется замаскировать конструкцию, чтобы она не портила внешний вид участка.

Достоинства расположенных на поверхности насосов:

простота ремонта и обслуживания – не нужно выпускать воду из резервуара или водоема;
возможность подключения нескольких объектов;
меньшая чувствительность к загрязнениям;
большая безопасность – нет необходимости в дополнительной изоляции силовых кабелей.

Недостатки:

дороговизна – поверхностные насосы значительно дороже погружных;
громоздкость;
шум – агрегат, расположенный на поверхности, нуждается в дополнительной звукоизоляции;
необходимость дополнительной защиты от осадков и перегрева;
трудности маскировки – нужно как-то вписать кожух в окружающий ландшафт или прикрыть его с помощью растений или дополнительных сооружений.

Схема подключения погружного скважинного насоса

По схеме установки в скважине выделяют штанговый и бесштанговый погружные насосы.

К устройствам второго типа, в частности, относятся насосные установки с электрическими центробежными насосами (УЭЦН).

Штанговый насос – это гидромашина, приводной двигатель которой располагается на поверхности земли, вне скважины, при этом в перекачиваемую жидкую среду погружается только его заборная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для того, чтобы передать тягу, создаваемую приводным электродвигателем, к заборной части.

Приводной электродвигатель бесштанговых насосов располагается в одном корпусе с заборным механизмом и погружается в перекачиваемую жидкую среду вместе с ним. Такие погружные устройства получили наибольшее распространение, так как они являются более удобными и в монтаже, и в эксплуатации.

На различные типы погружное насосное оборудование разделяется также по конструктивному исполнению и принципу действия. Так, в зависимости от данных параметров различают глубинные насосы центробежного и вихревого, или вибрационного, типа.

Погружной центробежный насос – это устройство, основным рабочим органом которого является колесо с лопатками, закрепленное на валу, вращающемся при помощи электродвигателя.

При вращении такого колеса (крыльчатки) перекачиваемая жидкость, находящаяся во внутренней камере, под действием оказываемой на нее центробежной силы отбрасывается к стенкам камеры, что и способствует выталкиванию жидкой среды в напорный патрубок.

В то же время в центральной части камеры создается разрежение воздуха, за счет чего новая порция перекачиваемой жидкости всасывается из находящейся в скважине трубы.

Для того, чтобы не допустить попадания во внутреннюю часть центробежного погружного насоса твердых включений, содержащихся в перекачиваемой жидкости, использовать такие устройства следует в комплекте с фильтрами грубой очистки, устанавливаемыми на подающей трубе. Наиболее значимым недостатком центробежных насосов, которые могут эксплуатироваться в круглогодичном режиме, является их достаточно высокая стоимость, если сравнивать ее с ценой на оборудование вихревого типа.

Достоинства:

компактные размеры;
невысокую стоимость (по сравнению с ценой на центробежные насосы);
минимальное потребление электроэнергии.

Недостатки:

разрушение стенок скважины от вибраций (минимизировать вибрационное воздействие вихревого насоса на стенки скважины можно, если надеть на его корпус резиновые кольца);
невысокую мощность;
достаточно низкую производительность перекачивания жидкой среды.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины.

Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец.

За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

приводной электродвигатель, который может быть встроенным или наружным;
непосредственно саму насосную часть оборудования.

Разновидности водяных насосов по принципу действия

Лопастные агрегаты воздействуют на перекачивающуюся жидкость посредством специального колеса. На нем располагаются лопасти, которые направлены в противоположную сторону относительно движения воды. В результате перенесения вращательного момента на вал колеса с вала двигателя между лопастями возникает центробежная сила. Жидкость из функциональной камеры начинает вытесняться, попадая в напорную трубу под высоким давлением.

Лопастной насос может быть представлен одно- или многоступенчатым агрегатом. Первый вариант оснащен одним колесом вращения, а второй – несколькими.

В зависимости от конфигурации рабочего колеса лопастные агрегаты могут быть центробежными, вихревыми или самовсасывающими.

Устройство лопастного насоса: 1 — направляющий аппарат; 2 — лопатки; 3- рабочее колесо; 4- межлопаточные каналы.

Вибрационный насос для перекачки воды из емкости любого размера и типа оборудован функциональным резервуаром, разделенным посредством пластинчатой мембраны. С одной ее стороны находится полость, заполненная жидкостью, а с другой – вибратор, который приводит тонкую мембрану в движение. Мембрана поочередно изгибается в разные стороны, изменяя функциональный объем полости и внутреннее давление в ней.

При снижении давления происходит разряжение, способствующее открыванию впускного клапана. В это время вода из всасывающего патрубка свободно перемещается в полость агрегата. При смене положения изгиба мембраны на противоположное давление возрастает, интенсивно выталкивая воду через клапан наружу.

Обратите внимание! Вибрационные насосы, в сравнении с лопастными вариантами, способны поднять жидкость на большую высоту.

По уровню эффективности вибрационные насосы уступают лопастным агрегатам. Они быстрее выходят из строя. К тому же характеризуются высокой степенью вибрации. Однако имеют более низкую стоимость, а также для ремонта агрегата не потребуется больших затрат.

Вибрационные погружные насосы способны поднимать воду на большую высоту.

Как использовать и обслуживать устройство?

Правила эксплуатации и технического обслуживания изложены в прилагаемой к нему инструкции.

Людям и животным нельзя прикасаться к воде или купаться в ней, если рядом работает насос!

Как использовать:

Перед включением проверить надежность электроизоляции кабеля и места его соединения с насосом.
Опустить насос в воду. Нельзя ставить прибор в ил или грязь, так как крыльчатка может засориться.
Включить.
Перед перемещением устройства его обязательно нужно отключать от сети. Поднимать из воды разрешается только через 10 минут (двигатель должен охладиться).

Техническое обслуживание:

Контроль уровня масла в камере — минимум 2 раза в месяц. Масло препятствует проникновению воды в двигатель.
Полная замена масла производится после 200 часов работы прибора. Рекомендуемая марка масла указывается производителем в инструкции по эксплуатации.
Через 2,5 тысячи часов работы необходимо проверить сальник, подшипники, крыльчатку.

Нельзя самостоятельно без специальных инструментов и опыта разбирать погружной насос.

Во избежание поломки нельзя:

допускать попадания воздуха в отсек для забора воды;
опускать устройство на недостаточную глубину;
располагать водозаборное отверстие над поверхностью воды.
