Чертеж гаража из металлопрофиля

Утепление

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя

При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Подготовка к работе

Строительство любого здания требует тщательной подготовки. В процессе рассчитываются и закупаются инструменты и материалы, расчищается место под будущую застройку.

Подбор строительного материала

Для возведения стен гаража вам потребуется металлический профиль, в маркировке которого есть литеры «С» или «ПС». Буква «С» означает, что материал относится к стеновому типу.

Разновидности и область использования профнастила

Также нужно обращать внимание на величину волны. В первую очередь это касается самостоятельного выбора материала

Если предлагаемый профнастил имеет маркировку С-20, это означает, что высота волны составляет 20 мм. Этот показатель оказывает влияние на жёсткость листа металлопрофиля и, как следствие, всей постройки. Однако он же сделает её значительно дороже.

Стандартный лист состоит из нескольких слоев

Наиболее дешёвым является металлический профиль с маркировкой С-8 или С-10, с высотой волны, равной 8 или 10 мм. Однако если вы будете использовать для постройки этот материал, вам придётся чаще крепить его к профилю. Это снизит герметичность здания. Также следует учитывать, что тонкие листы будут «гулять» во время сильного ветра. Результатом будет разбалтывание профнастила и своеобразный звук. Если планируется строительство гаража в ветреном регионе, лучше использовать материал с высокой волной.

Расчёт материалов

Стандартный гараж на одну автомашину имеет следующие размеры:

• Длина — от 4,5 м, чтобы свободно вмещать любую легковую машину или ГАЗель.
• Ширина — 3,5 м.
• Высота конструкции составляет 2 м или более, в зависимости от автомашины.

Для создания такого строения потребуется комплект материалов:

1. Для строительства фундамента — 4–5 мешков цемента и просеянный песок.
2. Для возведения металлического каркаса гаража — около 70 м профильной трубы 40*20 мм.
3. Для изготовления дополнительных рёбер жёсткости — около 50 м профильной трубы 20*20 мм.
4. Для обшивки строения потребуется 23–25 листов металлопрофиля.

Указаны стандартные цифры из расчета на одну автомашину

Чтобы самостоятельно рассчитать количество металлического профиля, необходимого для возведения гаражной постройки, нужно знать, что высота каждого листа соответствует высоте стены, а длина здания — ширине нескольких листов.

Инструменты

Кроме труб, цементного раствора и металлопрофиля, для возведения гаража потребуется следующий набор инструментов:

1. Болгарка. С её помощью нарезаются металлоконструкции, потому в комплектацию должен входить отрезной круг для металла.
2. Электрический лобзик и специализированные ножницы для резки металла.
3. Сварочный аппарат
4. Шуруповёрт и комплект саморезов. Подойдут крепежи по металлу.
5. Арматура
6. Строительный уровень

Затраты

По такой технологии можно собирать, как вполне солидные гаражи, не уступающие по комфорту капитальным зданиям, так и очень дешевые временные легкие строения, не имеющие утепления и смотровой ямы, что существенно снижает их себестоимость.

Например, на каркасный материал в среднем тратится около 7000-10000 рублей, профнастил обойдется в зависимости от марки уже в 12000-16000 рублей, а крепежный элементы стоят около 2000 рублей. К этому нужно еще прибавить затраты на стройматериалы – песок и цемент, которых в этом случае нужно относительно немного, а также средства на теплоизоляцию.

Таким образом, итоговая стоимость одноместного гаража такого типа может колебаться в районе 2500-4000 рублей. Аналогичные конструкции из других материалов обходятся в разы дороже, притом что на их возведение необходимо потратить много времени и труда. Например, затраты на возведение самого небольшого гаража из пенно блоков или кирпича площадью всего 12 кв. м. могут составить более 80000 рублей.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

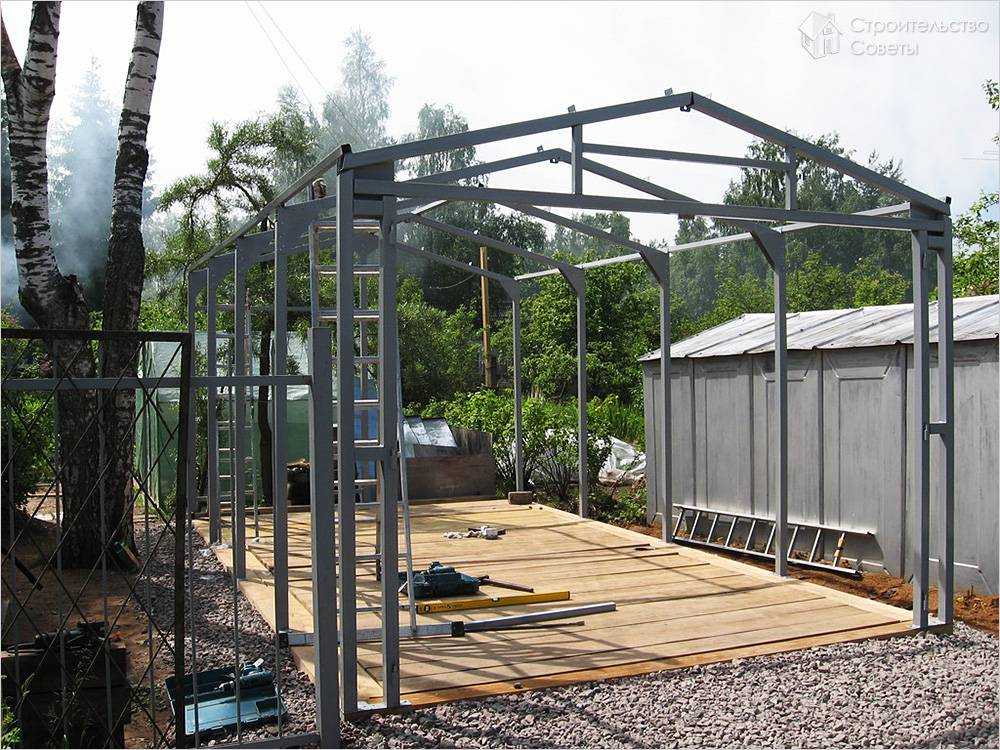

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Возведение стен гаража

После возведения каркаса будущего гаража приступайте непосредственно к монтажу листов металлопрофиля.

Первый этап. Начинайте крепить листы с любого угла. Приставьте лист к каркасу и закрепите к стойкам с помощью саморезов.

Как крепить саморезы в профнастил

Второй этап. Продолжайте крепить листы, пока не будет обшит весь гараж.

Третий этап. Дополнительно укрепите стыки при помощи стальных заклепок.

Четвертый этап. Оклейте готовые стены с внутренней стороны пароизоляционным материалом.

Пятый этап. Закрепите на стенах обрешетку под утеплитель и уложите в ячейки обрешетки минеральную вату.

Шестой этап. Уложите поверх утеплителя второй слой гидроизоляции.

Седьмой этап. Обшейте утепленные стены предпочитаемым материалом, к примеру, вагонкой.

Если высота листа металлопрофиля превышает высоту вашего будущего гаража, раскроите листы в соответствии с требуемыми размерами. Что касается фиксации листов, саморезы нужно вкручивать через каждые 25-30 см.

Чертёж гаража

После определения места расположения и границ участка можно расчертить размеры конструкции на бумаге. Основные элементы чертежа будут состоять из рамы и листов профнастила.

При создании проекта учитываются следующие факторы:

1. Наличие смотровой ямы, её размеры и лестница.
2. Структура пола и его высота.
3. Особенности грунта.
4. Наличие фундамента и его тип.
5. Система раздвижения ворот, размеры.
6. Крепежи и их месторасположение.
7. Кровля и её разновидность.
8. Система вентиляции.
9. Коммуникации.

Самостоятельно расчертить на листе проект гаража вполне возможно. Но для облегчения работы и правильного расчёта лучше использовать специальные программы: Солитворкс, AutoCAD.

Подготовительные работы

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто – это вертикальные, а также поперечные стойки.

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Возводим каркас

Теперь поговорим о том, как построить каркас будущего дома для автомобиля. Для этих работ понадобятся:

• металлические уголки 80 мм;
• болгарка;
• электросварка;
• петли для ворот;
• теплоизолирующий материал (если предусмотрено утепление стен);
• саморезы;
• шуруповерт;
• профлист.

На первом этапе необходимо установить нижнюю обвязку. Для этого к квадратным трубам (которые заранее вмонтированы в фундамент) горизонтально по всему периметру будущего гаража привариваются металлические уголки.

Затем к нижней обвязке привариваем вертикальные стойки. Они также будут выполнены из уголка. При этом нужно соблюдать шаг соответствующий ширине профлиста. После этого к верхней части по всему периметру приваривается еще один уголок (это будет верхняя обвязка). Конечно, при всех работах необходимо строго следить за горизонтальностью и вертикальностью всех стоек и перекладин.

Для самих ворот также делается каркас из металлических уголков, которые нужно усилить ребрами жесткости. На каркас привариваются петли, и вся конструкция вешается на стойки проема. После этого их нужно обшить профлистом. Более подробно с изготовлением ворот и их установкой можно познакомиться, просмотрев видео.

Теперь стоит сделать стропила для крыши. Тут можно выбрать два варианта, в зависимости от типа крыши. Она может быть:

• односкатной;
• двухскатной.

Первый вариант наиболее простой. При использовании односкатной крыши каркас гаража делается с уклоном в одну из сторон. Выбор наклона зависит от положения самого гаража. Сторона выбирается так, чтобы вода, которая будет стекать с крыши, не попадала на соседние строения. Иногда гараж со всех сторон (кроме передней) окружен строениями, в этом случае уклон делается в сторону ворот. При этом на крыши следует установить желоб для отвода воды.

После этого к верхней части, поперек гаража, привариваются металлические уголки, а уже на них ложится кровельный материал. В качестве последнего можно выбрать профнастил, только в этом случае кровельный.

Если принято решение делать крышу двухскатной, то все стенки гаража делаются на одном уровне. Затем устанавливают стропильные пары, усиленные откосами. Число таких пар должно соответствовать количеству вертикальных стоек. Как это должно выглядеть, можно посмотреть на фото.

Смотровая яма

Напомним о том, что при строительстве смотровой ямы обязательно нужно учесть глубину залегания грунтовых вод. Если глубина более 2,5 м, то изготавливать дренаж нет необходимости. Если меньше, то дренаж, соответственно, необходим. Предлагаем вам ознакомиться с процессом изготовления смотровой ямы, в которой необходимо сделать дренаж. Также следует произвести расчеты по ее размеру. Длина выбирается с учетом размера автомобиля, обычно достаточно 2 м. Что касается глубины, то она должна быть такой, чтобы в ней было удобно передвигаться. Так, вы учитываете рост автовладельца, добавляя к нему 30 см и клиренс машины, который равен от 120 до 175 мм. В результате примерная глубина будет достигать до 1800 мм. (30 см очень много – до машины не достанешь. Клиренс у машин разный и это нужно учитывать заранее, учитывая показатели имеющегося автомобиля.

Работы по изготовлению смотровой ямы выглядят следующим образом:

1. Сперва выполняются земельные работы. При этом учтите толщину финишной стяжки пола, подушки, гидроизоляционного слоя и дренажа.
2. Дно ямы следует засыпать гравием, слоем 100 мм, а затем песком слоем 50 мм. Все это поочередно трамбуется.
3. По периметру котлована выкапываются траншеи для организации дренажа, глубиной до 500 мм.
4. Дно траншеи застилается геотекстилем. Его необходимо завернуть на стену траншеи на 80 см.
5. Далее засыпается слой гравия в 50 мм, а сверху монтируется дренажная труба. Можно использовать перфорированные трубы из пластика, асбестоцемента или керамики. При укладке трубы сделайте небольшой уклон для их функциональности. На 1 м будет достаточно 1 см уклона.
6. После этого засыпаете трубу слоем гравия в 20 см и заворачиваете геотекстиль. Так, дренаж готов.
7. Будущий пол ямы засыпается небольшим слоем глины, который необходимо утрамбовать.
8. Следующим слоем расстилается рулонная гидроизоляция, например, рубероид или полиэтиленовая пленка.
9. После изготавливается опалубка для пола, укладывается армирующий каркас из арматуры и заливается бетоном. В смесь бетона рекомендуется добавить «Дегидрол» или «Бетоноправ» для изготовления водонепроницаемого бетона.
10. Когда стяжка пола высохла, проводится повторная гидроизоляция.
11. Если грунтовые воды располагаются высоко к уровню землю, то стены смотровой ямы также замазываются/трамбуются глиной.
12. Для строительства стен можно использовать кирпич или сделать монолитный бетон, предварительно сделав гидроизоляцию и соорудив опалубку с армированием. Последний вариант наиболее актуален при высоком уровне грунтовых вод.
13. На стены укладывается гидроизоляционный слой, который соединяется с гидроизоляцией пола. Все стыки, щели и края тщательно обработайте. После этого выполняется заливка бетона.
14. Когда стены высохли, можно производить финишную отделку стен и пола смотровой ямы.
15. Стены можно поштукатурить и обложить плиткой или стекловолокнистыми плитами.
16. Сверху ямы необходимо установить страховочную рейку. Она нужна с той целью, чтобы машины случайно не упала в яму. Для ее изготовления используется металлический уголок 60 мм. По размеру ямы сваривается каркас. Уложив на яму, каркас бетонируется. По завершении строительства на уголок можно будет укладывать доски (достаточно 40 мм толщины) для закрытия ямы.

Этот этап работы можно выполнять как сразу после заливки фундамента для стен гаража, так и после их возведения.

Дополнительные работы на объекте

Проект обустройства рабочей зоны в гараже.

Дополнительное обустройство гаража, к которому относятся верстак, металлический стеллаж для инструмента, электропроводка, смотровая яма – все это помогает по максимуму задействовать пространство помещения.

Стеллажи из металла монтируют к задней стенке гаража, чтобы размещенный на них инвентарь не мешал передвижению хозяина и въезду автомобиля на территорию постройки. Здесь же вы можете разместить верстак. Желательно еще на этапе проектных работ решить вопрос с проводкой. Помимо основного освещения в гараже должна находиться дополнительная подсветка: лампы над верстаком и в смотровой яме.

Смотровая яма в период простоя застилается досками во избежание травм. При заливке стен ямы в цемент необходимо добавить гидроизолятор. В будущем это поможет сохранить помещение от излишней влаги.

Кроме того, в гараже необходима установка вентиляционной системы. Она важна для обеспечения безопасности и комфорта. Простые вентиляционные решетки в районе ворот обезопасят хозяев от ядовитых паров, выхлопных газов и пыли. А вентиляционные трубы обеспечат непрерывную циркуляцию воздуха.
