Установка откатных ворот решает проблему ограниченного пространства перед въездом на участок. Такая конструкция не требует места для распахивания створок, что особенно важно при узких проездах. Стоимость материалов для самостоятельного изготовления в среднем составляет от 30 до 60 тысяч рублей, а время работы занимает около 10-14 дней с учетом высыхания бетона. Правильно собранные откатные ворота своими руками служат десятилетиями при минимальном уходе.
Реализация такого проекта требует базовых навыков работы с металлом и электроинструментом. Основная сложность заключается в идеальном соблюдении геометрии рамы и точном позиционировании закладной детали. Если допустить перекос в несколько миллиметров, створка будет ходить тяжело или заклинивать. Для отката створки необходимо иметь свободное пространство вдоль забора, равное ширине проема плюс длина противовеса (обычно это еще 30-50% от ширины ворот). Я рекомендую закладывать на все работы две недели, чтобы бетон успел набрать прочность.

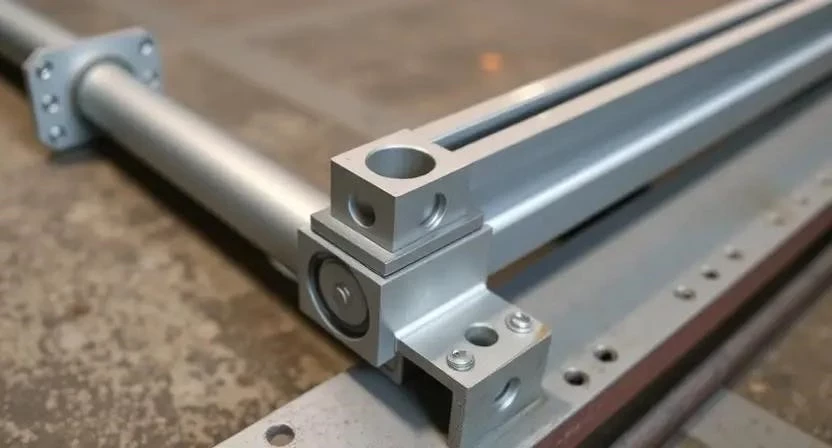

Для сборки конструкции потребуется качественный металл и специализированная фурнитура. Я использовал профильную трубу с антикоррозийным покрытием, чтобы сократить время на покраску. Список необходимых материалов:
- Профильная труба 60х40 мм (для основной рамы)
- Профильная труба 20х20 мм (для внутренней обрешетки)
- Комплект фурнитуры (направляющая балка, роликовые опоры, ловители)
- Бетонная смесь марки М250 или М300
- Электроды для сварки (диаметром 2.5-3 мм)
- Грунт-эмаль по металлу 3 в 1
- Профнастил или другой облицовочный материал
- Саморезы кровельные с пресс-шайбой
- Швеллер для закладной части
Расход и стоимость материалов зависят от размера проема. Для ворот шириной 4 метра расчет выглядит примерно так:
| Материал | Количество | Расход/Ед. | Средняя цена | |
|---|---|---|---|---|
| Труба 60х40 | 12 м | — | 350 руб/м | 4 200 |
| Труба 20х20 | 15 м | — | 180 руб/м | 2 700 |
| Комплект фурнитуры | 1 шт | на 4м проем | 12 000 руб | 12 000 |
| Бетон М250 | 0.5 м3 | — | 4 500 руб/м3 | 2 250 |
| Профнастил | 8 м2 | — | 450 руб/м2 | 3 600 |

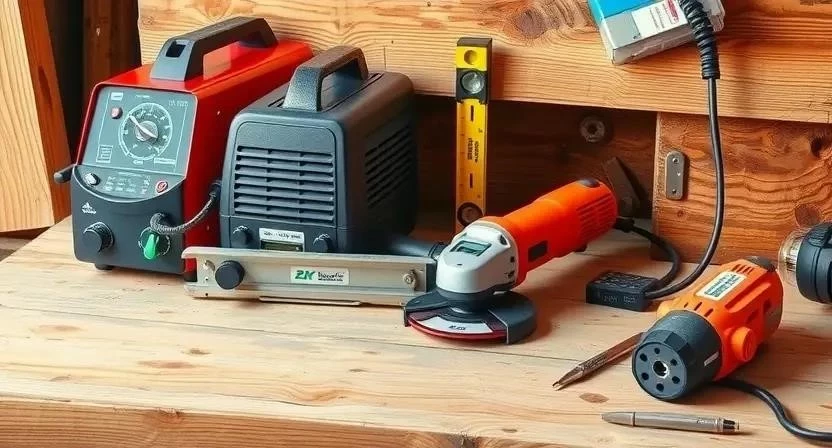

Без качественного инструмента работа превратится в мучение. Сварка должна быть ровной, а резы — четкими. Вам понадобятся:
- Сварочный инвертор (для тонкостенных труб лучше брать с регулировкой тока)
- Болгарка (УШМ) с отрезными и зачистными дисками
- Бетономешалка (можно арендовать на выходные)
- Строительный уровень (от 1.5 метров)
- Шуруповерт с набором бит
- Лопата штыковая
- Рулетка и угольник 90 градусов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/покупки |
|---|---|---|---|
| Сварочный аппарат | Сборка каркаса | Обязательно | от 5 000 руб |
| Болгарка | Резка металла | Обязательно | от 3 000 руб |
| Бетономешалка | Заливка фундамента | Желательно | 300 руб/сутки |
| Уровень | Контроль горизонтали | Обязательно | 800 руб |
| Шуруповерт | Монтаж обшивки | Обязательно | 3 000 руб |
Перед началом работ нужно подготовить территорию. Я сначала полностью расчистил зону отката от кустарника и старого мусора. Важно убедиться, что на пути движения створки нет никаких выступов или камней. Если на месте будущих ворот стоял старый забор, его демонтируют полностью, включая остатки фундамента, чтобы они не мешали установке закладной.
Разметка участка начинается с определения точных границ проема. Затем выкапывается яма под закладную часть: глубина должна быть ниже уровня промерзания грунта в вашем регионе (обычно 1.2–1.5 метра), чтобы зимой фундамент не «выдавило». В яму укладывается песчаная подушка 10 см с послойным трамбованием. Швеллер фиксируется строго по уровню и приваривается к арматурному каркасу. После заливки бетоном конструкция должна выстоять минимум 7 дней. Я проверял горизонтальность швеллера каждые несколько часов после заливки, так как бетон может дать усадку.
Процесс сборки и установки ворот состоит из нескольких этапов. Здесь важно соблюдать последовательность, чтобы избежать переделок.
- Сварка рамы (4-6 часов). Вырезаю заготовки из трубы 60х40. Складываю их на ровной площадке, выставляю углы угольником. Сначала делаю прихватки, проверяю диагонали (они должны быть равны до миллиметра), и только потом обвариваю швы полностью.
- Монтаж внутренней обрешетки (3-4 часа). Привариваю трубу 20х20 внутри рамы. Делаю перемычки с шагом 50-80 см, чтобы профнастил не вибрировал при ветре.
- Установка роликовых опор (2 часа). Креплю опоры к заранее залитой закладной части с помощью болтов. Здесь важно, чтобы ролики стояли строго параллельно друг другу.
- Крепление направляющей балки (3 часа). Привариваю балку к нижней части рамы. Сначала фиксирую ее по центру, затем выравниваю по уровню. Сварку веду короткими стежками, чтобы балку не повело от перегрева.
- Обшивка каркаса (5-7 часов). Нарезаю профнастил по размеру. Креплю его саморезами через каждые 20 см. Я заметил, что если перетянуть саморез, металл листа деформируется, поэтому затягиваю их аккуратно.
- Монтаж ловителей (1-2 часа). Устанавливаю верхний и нижний ловители в закрытом положении. Они удерживают створку от опрокидывания.
- Установка автоматики (4-6 часов). Монтирую электропривод согласно инструкции производителя. Устанавливаю зубчатую рейку на балку, фиксируя ее болтами.
- Финальная настройка (2 часа). Регулирую концевые выключатели, чтобы ворота останавливались точно в крайних точках.
В одном из своих проектов я допустил ошибку: не учел парусность ворот при сильном ветре. Из-за этого створку начало немного «водить» в закрытом состоянии. Решил проблему установкой дополнительного жесткого упора в нижней части проема. Теперь ворота стоят как влитые.
Существует несколько технических нюансов, которые нельзя игнорировать. Вес ворот напрямую влияет на выбор мощности привода. Если вы планируете использовать тяжелый металл или дерево, берите мотор с запасом мощности в 30-50%. Зимой в регионах с обильными снегопадами направляющая балка может забиваться снегом. Я рекомендую установить небольшой металлический козырек над роликами или регулярно очищать зону отката лопатой.
Новички часто совершают типичные ошибки, которые приводят к порче материалов. Самая частая проблема — неправильный расчет длины хвостовика (противовеса). Если сделать его слишком коротким, ворота просто упадут при открытии. Хвостовик должен составлять не менее 30-40% от ширины проема. Также часто экономят на фурнитуре, покупая дешевые китайские ролики. Я однажды поставил такие, и через три месяца они начали издавать жуткий скрежет из-за износа подшипников. Только качественная сталь с оцинковкой гарантирует плавный ход.
Самостоятельное изготовление позволяет существенно сэкономить. В таблице ниже приведено сравнение затрат.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и фурнитура | 25 000 | 30 000 | 5 000 |
| Работа по сварке и монтажу | 0 | 20 000 | 20 000 |
| Установка автоматики | 0 | 7 000 | 7 000 |
| Доставка материалов | 3 000 | 5 000 | 2 000 |
| 28 000 | 62 000 | 34 000 |
После завершения всех работ ворота требуют минимального, но регулярного ухода. Раз в полгода я смазываю ролики литолом или специализированным спреем. Направляющую балку нужно очищать от песка и мелких камней, которые работают как абразив и стирают металл. Раз в два года рекомендую подкрашивать места сварных швов, если заметили первые признаки ржавчины. Проверку работы автоматики провожу перед каждой зимой, корректируя настройки датчиков безопасности.
При выборе системы въезда стоит рассмотреть альтернативы. Распашные ворота дешевле, но они занимают много места и их неудобно открывать в снегопад. Откатные ворота на роликах, которые ездят прямо по земле, часто забиваются грязью и требуют идеального выравнивания всей дорожки. Консольная система, которую мы разобрали, является оптимальной: она не касается земли, не боится грязи и работает максимально тихо.
Часто задаваемые вопросы:
- Какую фурнитуру выбрать? Рекомендую брать комплекты от проверенных заводов с усиленными роликами и оцинкованной балкой. Это избавит от коррозии на 10-15 лет.
- Можно ли обойтись без сварки? Теоретически можно собрать раму на болтовых соединениях, но такая конструкция будет менее жесткой и может начать «гулять» со временем.
- Какой фундамент лучше? Однозначно монолитный бетон с армированием. Только он выдержит вес консоли и не даст усадки.
- Как выбрать электропривод? Ориентируйтесь на максимальный вес створки. Если ваши ворота весят 300 кг, берите привод, рассчитанный на 500-600 кг. Я так сделал в своем последнем проекте, и мотор работает практически без нагрузки.
- Нужна ли грунтовка? Да, обязательно. Наносите грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это обеспечит отличную адгезию краски.
Меры безопасности:
При работе со сварочным аппаратом обязательно используйте маску с автоматическим затемнением и плотные перчатки (краги), чтобы избежать ожогов. При резке металла болгаркой надевайте защитные очки — стружка летит очень быстро и может серьезно повредить глаза. Если используете химическую краску, обеспечьте проветривание или работайте на открытом воздухе. При заливке бетона используйте резиновые перчатки, так как щелочь в составе цемента вызывает раздражение кожи. Никогда не работайте с электроинструментом в сырую погоду без использования УЗО.
