Вентиляция в бане своими руками: схема и пошаговое руководство

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

Мощность печи не соответствует размерам помещения.
Вентиляция производит повышенный воздухообмен.
Слишком высокие потолки.
Плохая теплоизоляция, особенно пола.
Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

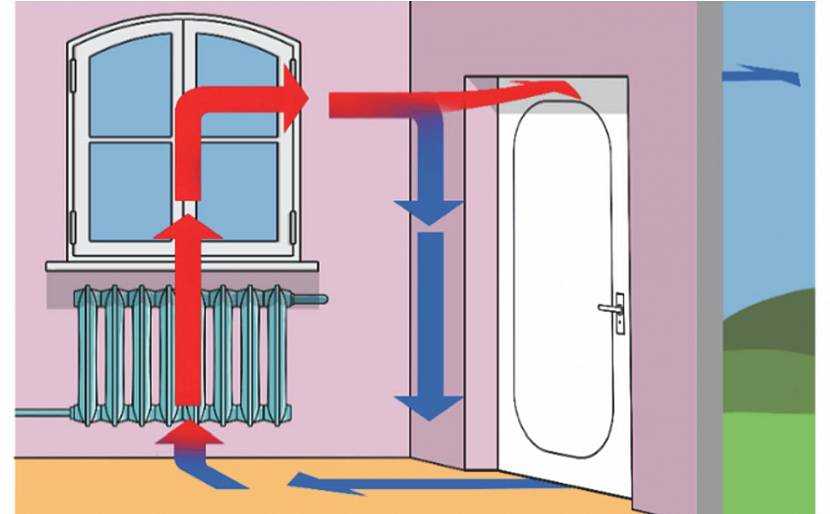

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

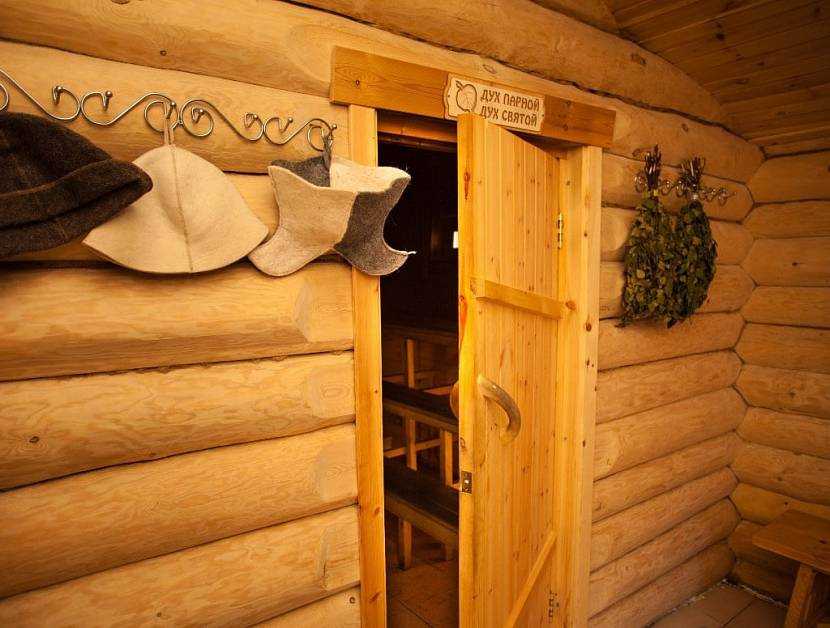

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

время от времени слегка приоткрывать дверь в парилку;
сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
сечение вытяжного отверстия должно быть больше.

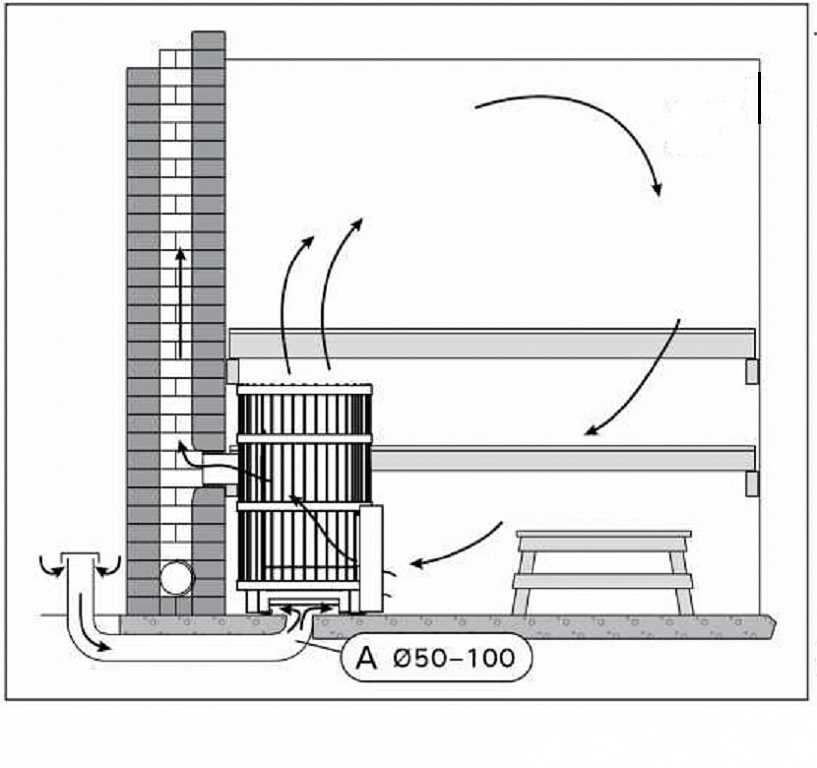

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

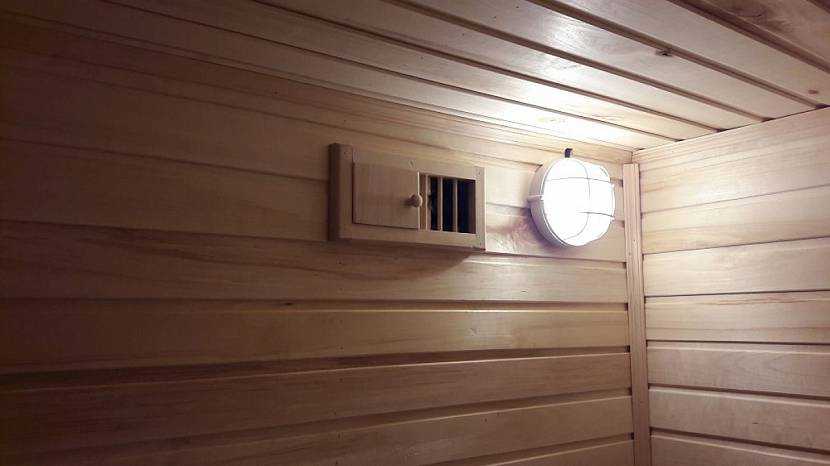

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Особенности функционирования естественной вентиляции

Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.

Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.

Как известно, теплые воздушные потоки обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе и основано действие естественной вентиляции.

Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется сквозь проемы вверху.

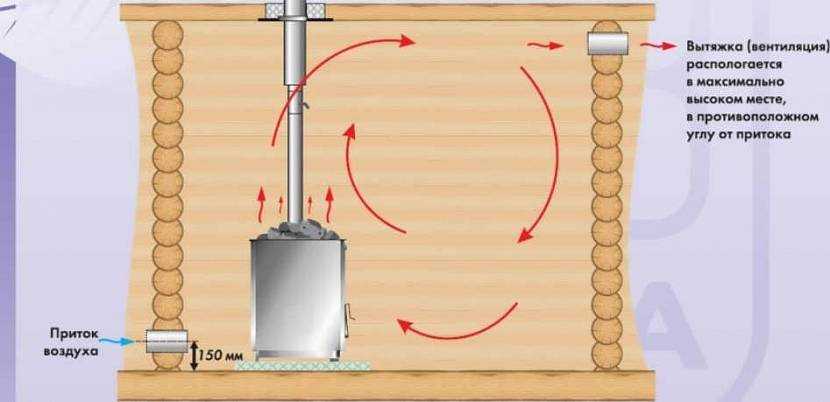

Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие поместить внизу, возле печки, а вытяжку ставят на противоположной стене под потолком

Чтобы эта схема вентиляции в парной работала, необходима разница в температуре воздуха внутри помещения и снаружи. В обычных жилых помещениях с естественным вентилированием в летний период могут возникнуть проблемы, поскольку и в комнатах, и на улице одинаково жарко.

А вот в бане, в силу специфики этого сооружения, обеспечить такую разницу не сложно, поскольку воздух во время банных процедур постоянно прогревается.

Если вентилирование продумано еще на этапе строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху – вытяжные.

Но специальная дыра в стене – не единственный вариант вентилирования бани. Например, в рубленых банях приток свежего воздуха может осуществляться через венцы стен или просто через дверь, которую оставляют приоткрытой на время проветривания.

При естественном вентилировании холодный воздух, поступающий в парную, нагревается и поднимается вверх, а затем уходит через вытяжное отверстие под потолком

На роль вытяжки подходят форточки, специальные продухи и даже дымоход отопительной печи. Если вентилирование осуществляется через особые отверстия, они должны быть должным образом оформлены. Для начала, снаружи все такие объекты следует закрыть защитной решеткой.

А еще не помешают затворы или другие регуляторы, которые позволят регулировать скорость воздушного потока или полностью перекрыть вентиляционное отверстие. Продухи в парилке иногда закрывают, чтобы помещение побыстрее прогрелось. Но затем нужно обязательно открыть их для восстановления воздухообмена.

Не всегда есть возможность установить приточную и вытяжную вентиляцию на противоположных стенах, но и в таком случае можно добиться необходимого эффекта

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто

Нет – обрати внимание на то, что мешает, сбей лишнее

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

Приточка

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Когда затапливается печь, обе заслонки вытяжки в парилке закрыты, в последствие сначала открывается нижняя, а после, по необходимости, и верхняя. Так ты сможешь легко регулировать температуру прямо во время принятия процедур.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант
Описание
Естественный
Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков

С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный
Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке

Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический
Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен

Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования. Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров

Вентиляция в бане своими руками: пошаговое руководство

Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.

Выбор схемы

В плане выбора схемы ответ на вопрос “как правильно сделать вентиляцию в бане” неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот – решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри. Это просто: ставится труба с двумя отверстиями – пониже за средним полком и под потолком, а выход на улицу у этой трубы один.

Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает – она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.

Больше схем смотрите на этой странице.

Выбрать оптимальный путь вентиляционных потоков

Просто делаются расчеты только для принудительной вентиляции

Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер

И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.

Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.

Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки – на противоположной стороне или через крышу по высокой трубе.

СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.

Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков. Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.

Установка труб и решеток

В качестве воздуховода можно использовать оцинкованные трубы.

ВНИМАНИЕ! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.

В свободное пространство между трубой и стенкой отверстия помещается минеральная вата или другой утеплитель.
Зазор между стеной и обшивкой устраняется с помощью монтажной пены. Нужно лишь помешать ей выходить наружу, тогда она заполнит промежуток и герметизирует его. Так вода не доберется до дерева.
Прикрепите вентиляционные решетки (способ определяется материалом, к которому их крепят). Например, можно крепить саморезами.
Поднесите что-то дымящееся к отверстию и убедитесь в том, что воздуховоды работают. Заодно можно оценить скорость движения воздуха.
При необходимости вставьте внутрь вентилятор согласно инструкции, которая прилагается к купленной вами модели.

Нюансы планировки

Если вы делаете вентиляцию в бане своими руками – более детально изучите вопрос еще на стадии планировки. Вентиляции бани – это тот случай, когда многое зависит от правильных чертежей и общей планировки помещения.

Да, вы можете полностью построить баню, а потом, заметив, что не добавили вентиляцию, сделать ее в уже готовом помещении, но такой вариант обычно сопровождается рядом проблем.

Например, если вы захотите сделать достаточно большие окна для вентиляции, вам нужно будет сделать весьма массивные отверстия, что может негативно сказаться на прочности стен помещения.

В плане размера окон есть определенные правила и популярные практики. В идеале делать оба окна одинаковыми по размеру – при желании система затворов поможет вам либо усилить поток, либо сделать его слабее.

Если же вы сразу хотите достаточно сильное вентилирование помещения, можно сделать выходное отверстие значительно больше входного.

Однако техника безопасности запрещает делать наоборот – входное отверстие большего размера, чем выходное.

На окна можно устанавливать не только задвижки, но и дверцы, но, как показывает практика, такой вариант менее эффективен и удобен в использовании. На это есть несколько важных причин – дверцы менее герметично закрывают отверстие, а регулировать поток воздуха ими намного сложнее.

Размер же самого окошка должен рассчитываться от объема помещения – на кубический метр пространства нужно 25 кв. см. вентиляционного отверстия.

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Необходимость в принудительном вентилировании

Принудительная вентиляция в бане используется крайне редко. Обычно ее применяют в крупных комплексах с парной большого размера, бассейном и т.п. А в бане стандартных размеров такие методы используют в тех случаях, когда по каким-то причинам естественное вентилирование работает не слишком хорошо или вовсе не работает.

Выбирая вытяжной вентилятор для бани, имеет смысл остановиться на модели, способной переносить нагрев и долго работать в условиях повышенной влажности

Чтобы исправить ситуацию, и превратить естественную вентиляцию в принудительную, достаточно поставить приточный вентилятор в соответствующее отверстие или вытяжной – на вытяжку. Оба вентилятора одновременно обычно не ставят, сложная приточно-вытяжная вентиляция используется только на крупных объектах. А в обычной бане достаточно механической вытяжки.

Если воздух будет принудительно удаляться из помещения, свежие потоки будут занимать освободившееся место в соответствии с законами физики. В больших банных комплексах все немного сложнее. На таких объектах сначала рассчитывают кратность воздухообмена, проектируют систему вентилирования и подбирают вентиляторы подходящей мощности.

Для небольшой парной годится и обычный не слишком мощный вентилятор, который можно приобрести в магазине. Некоторые умельцы даже мастерят механические вытяжки с использованием кулера из старого системного блока. Вот простой пример расчета мощности вентилятора для обычной бани.

Допустим, имеется помещение площадью 9 кв.м. с высотой потолка 2 м. Объем такого помещения составляет 18 куб. м. Кратность воздухообмена, рекомендованная для бань, составляет пять. Умножив объем помещения на кратность воздухообмена, получим необходимую производительность вытяжного вентилятора – 90 куб. м/ч.

Допускается использование вентилятора немного большей мощности, но чрезмерно усердствовать не стоит, иначе воздухообмен станет слишком интенсивным. Если есть желание модернизировать принудительную вентиляцию в бане, можно установить таймер, чтобы устройство автоматически включалось в какие-то определенные промежутки времени.

Используя соответствующие датчики, можно настроить включение вентиляции при достижении заданной температуры воздуха или его влажности. Но в обычной бане такие сложности, как правило, излишни.

Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

кирпич и/или камень;
цемент и песок;
вентиляционные короба;
готовые задвижки или материал для их изготовления;
металлический лист;
вагонку для обшивки короба;
крепежный материал – гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

пила-ножовка;
болгарка;
молоток;
шуруповерт;
рулетка, уровень, отвес;
строительный миксер;
дрель или перфоратор;
набор шпателей;
емкость для замешивания раствора;
технический нож;
нож.

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Как сделать вытяжку в бане

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.
