Аудит скрытых инженерных систем перед чистовой отделкой

Исправление дефектов в скрытых инженерных системах после завершения чистовой отделки обходится владельцу в 5–10 раз дороже, чем своевременный аудит на этапе черновых работ. Проверка инженерных коммуникаций требует от 4 до 8 часов внимательного осмотра и применения базовых измерительных приборов. Качественный контроль монтажа труб и электропроводки позволяет выявить критические ошибки до того, как они будут замурованы в стяжку или скрыты за гипсокартоном. Основная задача владельца заключается в том, чтобы подтвердить герметичность соединений и соответствие проложенных трасс проектным решениям.

Что важно учесть перед началом аудита

Оценка качества выполненных работ требует базового понимания принципов работы водопровода, отопления и электрики. Сложность процесса оценивается как средняя, однако она требует предельной внимательности к деталям. На проверку стандартной двухкомнатной квартиры я обычно закладываю полный световой день. Важно проводить приемку инженерных сетей именно до момента заливки полов или оштукатуривания штроб. Если вы пропустите этот этап, то любой дефект превратится в мину замедленного действия, которая проявит себя протечкой или коротким замыканием в самый неподходящий момент.

Необходимые расходные материалы

Для проведения полноценных испытаний потребуются определенные расходники, которые помогут зафиксировать состояние систем. Я рекомендую заранее подготовить все по списку, чтобы не отвлекаться в процессе работы.

Инструментарий для качественной проверки

Без специализированного оборудования технология проверки превращается в обычное созерцание. Чтобы сделать проверку самостоятельно, вам понадобится следующий набор инструментов:

• Мультиметр — обязателен для прозвонки цепей и замера напряжения в сети.
• Опрессовщик (ручной насос) — необходим для создания избыточного давления в трубах водоснабжения.
• Лазерный уровень — помогает проверить соблюдение уклонов канализационных труб.
• Фонарь с мощным лучом — позволяет увидеть подтеки и микротрещины в темных узлах.
• Тепловизор — крайне желателен для поиска скрытых трасс отопления и проверки контактов в щитке.
• Рулетка (5-10 метров) — для сверки расположения выводов с дизайн-проектом.
• Бесконтактный индикатор напряжения — для быстрой проверки наличия тока в жилах.
• Зеркало на телескопической ручке — чтобы осмотреть стыки труб с тыльной стороны.

Подготовка пространства к осмотру

Перед тем как приступить к измерениям, необходимо освободить доступ ко всем узлам и соединениям. Я всегда прошу рабочих убрать строительный мусор, мешки со смесями и остатки материалов от стен, где проходят трассы. Пол должен быть подметен, чтобы любые капли воды при гидравлических испытаниях были сразу заметны. Мебель, если она уже присутствует, следует накрыть пленкой. Также важно обеспечить временное освещение в каждом помещении, так как штатные светильники еще не смонтированы.

Предварительный осмотр систем

Подготовка поверхностей и самих коммуникаций к тестам включает очистку труб от пыли и раствора. Визуальный контроль позволяет обнаружить фото дефектов, таких как заломы кабеля или трещины на фитингах. Проверьте, чтобы все трубы были жестко закреплены хомутами, а электрические подрозетники не болтались в гнездах. Я обязательно проверяю наличие гильз в местах прохода труб через перекрытия — это защищает коммуникации от повреждений при усадке здания.

Пошаговый алгоритм проверки инженерных систем

Следование четкому плану позволяет не упустить важные детали. Каждый этап требует определенного времени и концентрации.

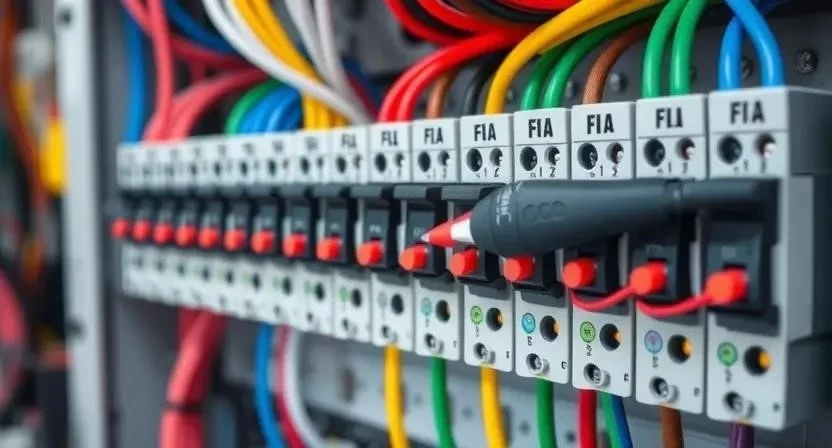

1. Визуальный осмотр электрощита (30 минут). Проверяю надежность затяжки клемм и отсутствие «соплей» из проводов. Все автоматы должны быть подписаны согласно зонам.
2. Прозвонка электропроводки (1 час). Использую мультиметр для проверки целостности каждой линии и отсутствия короткого замыкания между фазой, нулем и заземлением.
3. Контроль уклонов канализации (40 минут). Применяю лазерный уровень. Для труб диаметром 50 мм уклон должен составлять 3 см на метр, для 110 мм — 2 см на метр.

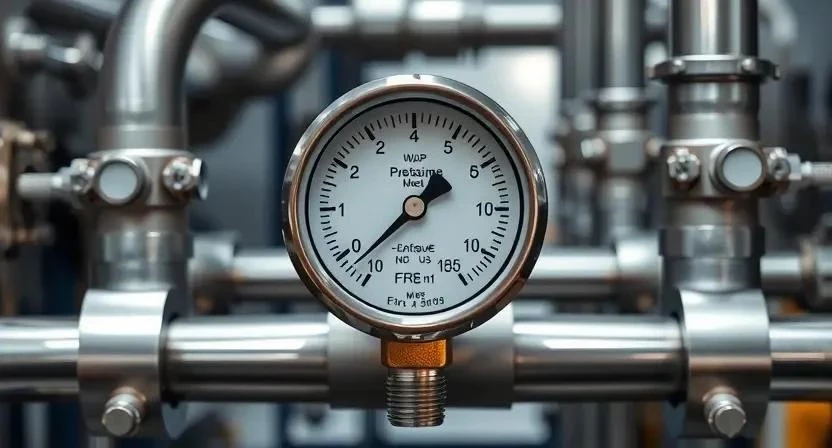

4. Гидравлические испытания водопровода (2 часа). Накачиваю давление в систему до 10 бар с помощью опрессовщика. Давление не должно падать более чем на 0,2 бара за час.
5. Проверка герметичности стыков (30 минут). Провожу сухой салфеткой по каждому соединению труб — малейшая влага станет поводом для переделки.
6. Тестирование системы отопления (1.5 часа). Если монтаж коммуникаций завершен зимой, проверяю равномерность прогрева радиаторов и отсутствие воздуха в системе.
7. Проверка вентиляционных каналов (20 минут). Подношу лист бумаги к отверстию — он должен удерживаться силой тяги при открытом окне.
8. Замер сопротивления заземления (30 минут). Важный этап безопасности, требующий специального прибора или проверки через тестовую нагрузку.
9. Сверка с проектом (1 час). Проверяю, чтобы выводы под смесители и розетки находились именно там, где запланирована мебель и техника.
10. Фиксация результатов (30 минут). Делаю детальные фото и видео процесса, чтобы точно знать, где проходят трубы под стяжкой.

Личный опыт: Однажды я проверял объект, где монтажники клялись, что система отопления опрессована. Я решил перепроверить и обнаружил, что давление упало на 2 атмосферы всего за 15 минут. Оказалось, что один из фитингов в стене был не до конца затянут. Если бы мы залили стяжку, пришлось бы долбить дорогой керамогранит.

Технологические нюансы и условия

Для корректных испытаний важна температура воздуха в помещении — она не должна опускаться ниже +5 градусов Цельсия, иначе вода в трубах может замерзнуть при опрессовке. Влажность не должна быть критической, чтобы мультиметр не выдавал погрешность из-за конденсата. Помните, что время высыхания герметиков на стыках канализации составляет минимум 2 часа до начала пролива водой. Совместимость материалов также играет роль: нельзя допускать прямого контакта медных и алюминиевых элементов в системе отопления во избежание коррозии.

Распространенные ошибки монтажников

В моей практике часто встречаются одни и те же недочеты, которые могут привести к авариям. Я составил список того, на что нужно смотреть в первую очередь:

1. Использование скруток вместо клеммных соединений или пайки в распределительных коробках.
2. Отсутствие заземления на металлических ваннах или поддонах.
3. Прокладка труб водоснабжения без теплоизоляции (мерилона), что ведет к конденсату.

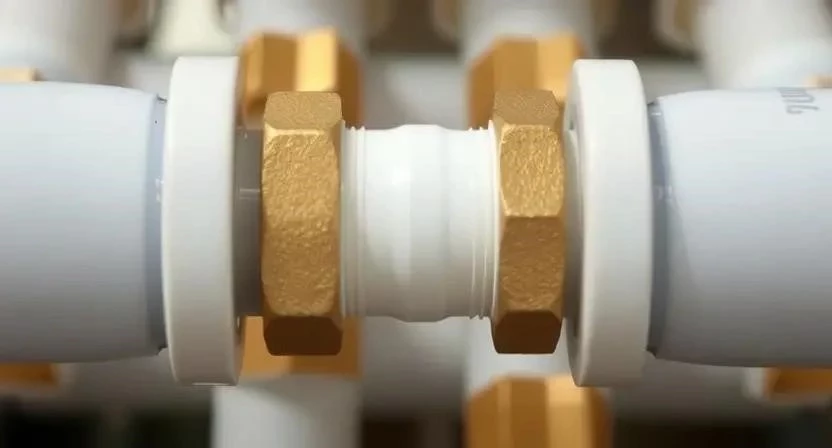

4. Замуровывание в стены разъемных соединений (цанг), которые требуют обслуживания.
5. Недостаточное количество крепежных хомутов, из-за чего трубы «гуляют» и шумят.
6. Перепутанные входы холодной и горячей воды на смесителях.
7. Монтаж электропроводки по диагонали вместо строго вертикальных и горизонтальных линий.

Личный опыт: Видел случай, когда провода в щитке зачистили обычным ножом и повредили жилы. Через месяц под нагрузкой провод отгорел прямо у автомата. Теперь я всегда требую использовать специальный стриппер для снятия изоляции.

Расчет стоимости проверки и работ

Цена проверки часто зависит от объема систем, но самостоятельный аудит позволяет существенно сэкономить. Ниже приведено сравнение затрат на самостоятельную приемку и привлечение стороннего эксперта.

Эксплуатация и уход после приемки

После того как вы убедились в качестве монтажа, важно сохранить систему в рабочем состоянии до конца ремонта. Все выводы труб должны быть закрыты заглушками, чтобы внутрь не попал плиточный клей или пыль. Электрощит желательно закрыть пленкой. Срок службы качественной полипропиленовой системы составляет 50 лет, а медной проводки — более 30 лет. Начинать полноценную эксплуатацию можно сразу после установки санфаянса и розеток, но первые пуски воды проводите плавно, избегая гидроударов.

Альтернативные методы контроля

Помимо стандартных процедур, существуют и другие способы убедиться в надежности сетей. Выбор метода зависит от бюджета и требований к точности.

• Пневматические испытания — вместо воды в трубы закачивается сжатый воздух. Это безопасно для отделки, но сложнее найти место утечки.
• Ультразвуковая дефектоскопия — применяется для проверки сварных швов на металлических трубах.
• Видеоинспекция канализации — запуск гибкой камеры внутрь трубы для поиска засоров или смещения стыков.
• Лабораторный анализ воды — проверка, не выделяют ли трубы вредных веществ.
• Проверка мегомметром — более глубокий тест изоляции кабеля под высоким напряжением.
• Дымовой тест вентиляции — использование дымовых шашек для визуализации потоков воздуха.
• Акустический поиск течей — использование микрофонов для обнаружения шума вытекающей воды.
• Дистанционный мониторинг — установка датчиков протечки на этапе чернового монтажа.

Личный опыт: На одном из объектов мы использовали дымовую шашку для проверки дымохода. Оказалось, что строители уронили внутрь кирпич и заложили его. Без этого теста мы бы узнали о проблеме только после первого розжига камина, когда весь дым пошел бы в дом.

Вопросы и ответы

Нужно ли проверять трубы, если их монтировала известная фирма?
Да, человеческий фактор присутствует всегда. Даже опытный мастер может отвлечься и забыть затянуть одно соединение из ста.

Какое давление является нормой при опрессовке?
Для домашнего водопровода обычно достаточно 10 бар. Это в 2.5–3 раза выше рабочего давления в сети.

Что делать, если давление при проверке падает очень медленно?
Скорее всего, где-то есть микроскопическая утечка или в системе остался воздух. Нужно стравить воздух и повторить тест.

Можно ли проверить электрику без напряжения в квартире?
Да, с помощью мультиметра в режиме прозвонки можно проверить целостность жил и отсутствие замыканий.

Как проверить заземление без приборов?
Самостоятельно это сделать сложно и опасно. Лучше использовать хотя бы простую контрольную лампу между фазой и землей (УЗО должно сработать).

Обязательно ли использовать тепловизор?
Это не обязательно, но очень полезно для проверки теплого пола и поиска перегревов в электрощите под нагрузкой.

Какие документы требовать у монтажников после работ?
Требуйте исполнительную схему прокладки трасс с привязками к стенам и акт гидравлических испытаний.

Безопасность при проверке: Всегда работайте в защитных перчатках. При опрессовке водой не стойте напротив заглушек — под давлением их может вырвать. Перед проверкой электрики убедитесь, что ваши руки сухие, а на полу нет луж.
