Проходы труб через стены и перекрытия: нормы и требования к монтажу

Организация проходов труб через стены и перекрытия требует строгого соблюдения строительных норм, чтобы избежать протечек, трещин в конструкциях и появления конденсата. Обычно один качественный проход занимает от 2 до 6 часов работы, а стоимость материалов на одну точку начинается от 600 рублей. Правильные проходы труб через стены и перекрытия: нормы и требования к монтажу определяют, насколько долго прослужит ваша сантехника и останутся ли стены сухими. Грамотный подход исключает риск повреждения несущих конструкций и гарантирует тишину в помещениях.

Особенности предварительной подготовки

Прежде чем брать в руки инструмент, я всегда начинаю с детального изучения чертежей коммуникаций. Нужно четко понимать, где проходят силовые кабели и другие трубы, чтобы не устроить короткое замыкание или потоп. Оценка сложности работ зависит от материала стены: пробить гипсокартон легко, а вот с монолитным бетоном придется повозиться. Я рекомендую проводить эти работы на этапе чернового ремонта, сразу после возведения перегородок, но до начала чистовой отделки.

Особое внимание уделяю проверке несущих конструкций. В капитальных стенах нельзя вырезать огромные дыры, иначе прочность здания снизится. Я однажды столкнулся с ситуацией, когда заказчик решил расширить проход под канализацию в несущей стене без проекта — в итоге пришлось усиливать проем стальными уголками, что вылилось в лишние траты.

Подбор необходимых материалов

Для надежного монтажа нельзя использовать случайные обрезки. Я подбираю материалы так, чтобы они не вступали в химическую реакцию друг с другом. Основной элемент здесь — гильза, которая принимает на себя все нагрузки от стены и не дает бетону сдавить трубу при усадке дома.

• Пластиковые гильзы из ПВХ (для водопровода и канализации)
• Стальные гильзы (для проходов через фундамент или в промышленных зонах)
• Полиуретановый герметик (для эластичного заполнения зазоров)
• Профессиональная монтажная пена с низким коэффициентом расширения
• Цементно-песчаный раствор марки М150
• Гидроизоляционная лента или мастика
• Минеральная вата или вспененный полиэтилен (для звукоизоляции)
• Грунтовка глубокого проникновения для бетона

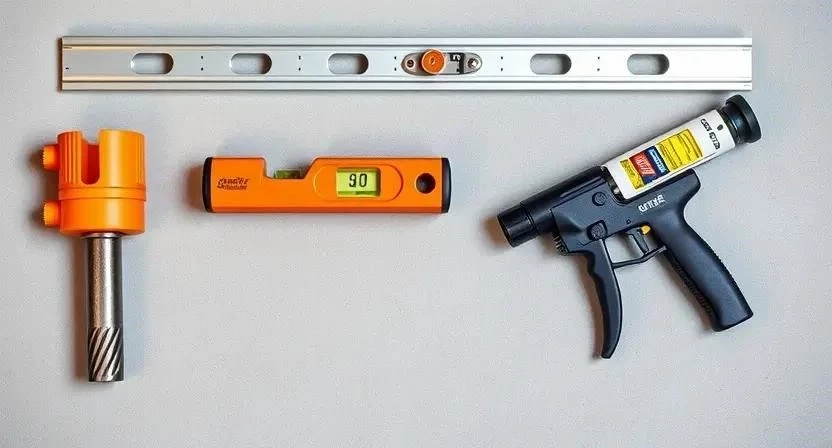

Инструментарий для работы

Качественный инструмент экономит время и бережет нервы. Для простых перегородок достаточно бытового набора, но для железобетона я всегда арендую алмазную установку. Это позволяет получить идеально ровное отверстие без трещин по всей стене.

• Перфоратор с режимом чистого сверления
• Алмазный бур (коронка) подходящего диаметра
• Строительный уровень (пузырьковый или лазерный)
• Рулетка и маркер
• Шпатель узкий (для заделки швов)
• Пистолет для герметика и пены
• Промышленный пылесос

Организация рабочего пространства

Строительная пыль при сверлении бетона забивается во все щели, поэтому подготовка помещения обязательна. Я застилаю пол плотной полиэтиленовой пленкой, закрепляя ее малярным скотчем по периметру. Мебель максимально отодвигаю или накрываю защитными чехлами.

Для борьбы с пылью использую строительный пылесос, который подключаю прямо к перфоратору. Если такого оборудования нет, сооружаю «пылеуловитель» из обычного пластикового пакета, прикрепленного к месту сверления. Весь строительный мусор сразу собираю в плотные мешки, чтобы не разносить бетонную крошку по всему дому.

Подготовка поверхности и разметка

Точность разметки определяет, будет ли труба стоять ровно или пойдет «змейкой». Я отмечаю центр будущего отверстия, учитывая уклон для канализации (обычно 2-3 см на метр). Перед сверлением обязательно проверяю зону прохода детектором металла и проводки — это базовое правило безопасности, которое спасает от удара током.

Когда точка определена, я очищаю поверхность от старой краски или обоев. Если отверстие уже есть, его нужно тщательно вычистить от пыли и остатков бетона с помощью щетки и пылесоса. Только на чистую поверхность наносится грунтовка, чтобы последующая заделка плотно прилегла к основанию и не отвалилась через месяц.

Меры безопасности: При работе обязательно надеваю защитные очки и респиратор класса FFP2, так как бетонная пыль очень вредна для легких. Если работаю с электроинструментом в сыром помещении, использую УЗО.

Технология монтажа проходов по шагам

Я выработал четкий алгоритм, который позволяет избежать ошибок даже в сложных условиях. Главное — не спешить и соблюдать последовательность.

1. Разметка и сверление (1-3 часа). Определяю ось трубы и сверлю отверстие. Диаметр отверстия должен быть на 20-40 мм больше диаметра трубы для установки гильзы.

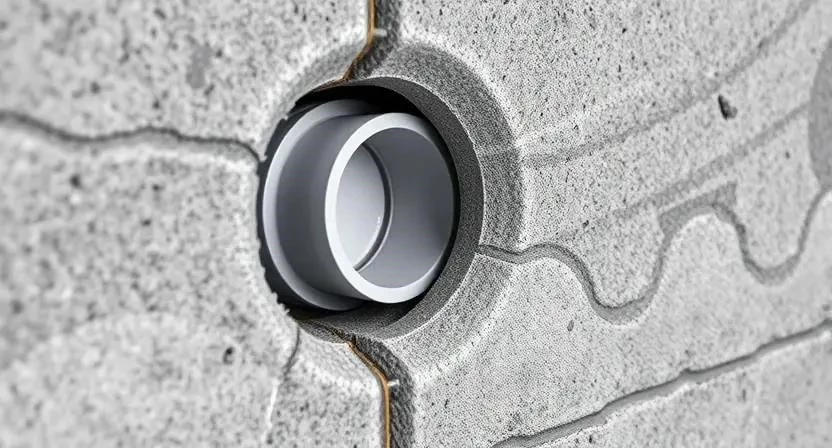

2. Установка защитной гильзы (20 мин). Вставляю ПВХ или стальную трубу в отверстие. Она должна заходить в стену на всю ее толщину и выступать на 1-2 см с каждой стороны.
3. Прокладка трубы (15 мин). Пропускаю основную рабочую трубу сквозь гильзу.
4. Центрирование (10 мин). Чтобы труба не сместилась к краю, я использую самодельные проставки из кусочков пластика или специальные центрирующие кольца.
5. Первичная заделка зазора (30 мин). Заполняю пространство между трубой и гильзой монтажной пеной. Важно использовать пену с низким расширением, чтобы она не сдавила трубу.
6. Герметизация внутреннего контура (30 мин). После застывания пены срезаю ее излишки вровень со стеной и наношу слой полиуретанового герметика.
7. Гидроизоляция (40 мин). В «мокрых» зонах (ванная, санузел) обматываю стык гидроизоляционной лентой и покрываю мастикой.
8. Тепло- и звукоизоляция (30 мин). Заполняю оставшиеся пустоты минеральной ватой или вспененным полиэтиленом, чтобы шум воды не передавался в соседние комнаты.
9. Финишная отделка (60 мин). Зашпаклевываю место прохода, выравнивая поверхность стены вровень с гильзой.
10. Проверка герметичности (15 мин). Проверяю отсутствие сквозняков и протечек при запуске системы.

Один раз я решил сэкономить и не стал центрировать трубу в гильзе. В итоге она прижалась к краю, и при тепловом расширении пластика возник сильный скрип, который был слышен во всей квартире. Теперь я всегда фиксирую трубу строго по центру.

Ключевые технические нюансы

Нужно помнить, что трубы из полипропилена или металлопластика расширяются при нагреве. Если замуровать их в бетон «наглухо», труба может деформироваться или даже лопнуть. Именно поэтому гильза обязательна — она создает демпферный зазор.

Для канализационных труб критически важен уклон. Если сделать его слишком маленьким, будут засоры, а если слишком большим — вода уйдет быстро, оставив твердые отходы на стенках. Я всегда проверяю уровень дважды перед тем, как окончательно зафиксировать трубу в проходе.

Также слежу за совместимостью материалов. Нельзя использовать кислотные герметики с алюминиевыми трубами, так как начнется коррозия. Для пластика и бетона идеален полиуретан или специальный санитарный силикон.

Типичные ошибки новичков

Самая грубая ошибка — монтаж трубы без гильзы. Я видел много объектов, где трубы просто запенили в дыре. Со временем пена разрушается, и труба начинает тереться о бетон, что ведет к микротрещинам.

Еще одна проблема — использование только монтажной пены для герметизации. Пена гигроскопична, она впитывает влагу. Если в месте прохода возникнет микропротечка, пена сработает как губка и начнет гнить, передавая сырость на стену. Правильно делать так: пена для объема, герметик для защиты.

Часто новички повреждают арматуру при сверлении и пытаются «замазать» это цементом. Я рекомендую использовать алмазное бурение, которое режет арматуру чисто, не создавая вибраций, которые могли бы привести к трещинам в соседних комнатах.

Расчет затрат на монтаж

Стоимость одного прохода зависит от материала стены. В гипсокартоне это копейки, в монолите — серьезные деньги из-за аренды оборудования.

Эксплуатация и уход

После завершения работ я рекомендую проверить швы через 2-3 недели. Материалы усаживаются, и в некоторых местах может появиться микрощель. Достаточно пройтись по контуру тонким слоем акрилового герметика.

Особое внимание уделите контролю конденсата. Если труба холодная (водопровод), а стена теплая, на стыке может выпадать влага. В таких случаях я добавляю слой вспененного полиэтилена вокруг трубы перед финальной заделкой. Срок службы правильно установленного прохода с гильзой составляет 25-50 лет, что фактически равно сроку жизни самого здания.

Варианты исполнения и альтернативы

Выбор гильзы зависит от условий. ПВХ-трубы идеальны для жилых квартир — они дешевы и не ржавеют. Для проходов через фундамент или в подвалах я использую оцинкованную сталь, так как она выдерживает давление грунта и воздействие агрессивных сред.

Что касается методов сверления, то обычный перфоратор подходит для кирпича, но для бетона лучше выбрать алмазное бурение. Оно работает тише, не вибрирует и дает идеальный цилиндр. Существуют также специализированные проходные системы с резиновыми уплотнителями, которые позволяют затягивать зазор винтом — это дорого, но максимально надежно для промышленных объектов.

Ответы на частые вопросы (FAQ)

1. Можно ли обходиться без гильзы?
Крайне не рекомендую. Без нее труба будет тереться о бетон, что приведет к износу пластика или трещинам в стене из-за температурных расширений.

2. Чем лучше заделать щель вокруг трубы?
Используйте комбинацию: монтажная пена для заполнения объема и полиуретановый герметик для создания водонепроницаемого слоя.

3. Как избежать промерзания стены в месте прохода?
Нужно использовать теплоизоляционные вставки из экструдированного пенополистирола внутри гильзы и тщательно герметизировать внешний контур.

4. Каким должен быть зазор между трубой и гильзой?
Оптимальный зазор составляет 10-20 мм. Этого достаточно для качественной заделки герметиком и компенсации расширения трубы.

5. Как сверлить отверстие в несущей стене?
Только с помощью алмазного бурения. Это исключает ударные нагрузки на конструкцию и предотвращает появление трещин в плите перекрытия.

6. Нужна ли гидроизоляция в комнате?
Если это жилая комната — нет. Но если проход находится в ванной или прачечной, гидроизоляция обязательна, чтобы влага не ушла в стену.

7. Как бороться с шумом через проход труб?
Заполните зазор между трубой и гильзой виброгасящим материалом, например, минеральной ватой или специальным акустическим герметиком.
