Монтаж электрики в срубе требует особого подхода из-за высокой горючести древесины. Ретро-проводка в деревянном доме решает проблему штробления стен и позволяет сохранить целостность бруса или бревна. Обычно такие работы занимают от 5 до 14 дней в зависимости от площади помещений. Стоимость материалов может варьироваться от 1500 до 5000 рублей за квадратный метр. Правильный подход гарантирует пожарную безопасность и создает эстетику винтажного интерьера.
Особенности подготовки и нормы
Я всегда начинаю с детального изучения ПУЭ, потому что в деревянном строении любая ошибка ведет к пожару. Работа считается сложной из-за необходимости идеальной разметки линий. Нужно иметь базовые знания электромонтажа: понимать разницу между фазным и нулевым проводом, знать допустимое сечение кабеля. На одну стандартную комнату у меня обычно уходит 2-3 дня. Оптимально проводить электромонтаж после завершения основных отделочных этапов, но до финальной покраски или лакировки стен.
Выбор материалов для винтажной электрики
Для создания аутентичного вида использую специальный плетеный кабель. Он сочетает в себе современную медную жилу и эстетичную текстильную оплетку.
- Плетеный кабель (текстильный провод) с медными жилами
- Керамические ролики-изоляторы для фиксации
- Винты с Appropriate шагом резьбы для крепления к дереву
- Ретро-розетки с керамическим основанием
- Выключатели в винтажном стиле (поворотные или клавишные)
- Распределительные коробки из керамики или металла
- Медный многожильный провод для внутренних соединений
- Клеммники для обеспечения надежного контакта
Расход материалов рассчитываю исходя из длины линий с запасом 10% на изгибы и подрезку.
| Наименование материала | Единица измерения | Средний расход на комнату 20м2 | Средняя цена |
|---|---|---|---|
| Плетеный кабель (3х1.5 или 3х2.5) | Метр | 40-60 м | 150-300 руб/м |
| Керамические изоляторы | Штука | 60-80 шт | 80-150 руб/шт |
| Ретро-розетки | Штука | 4-6 шт | 600-1200 руб/шт |
| Ретро-выключатели | Штука | 2-3 шт | 500-1000 руб/шт |
| Распределительные коробки | Штука | 3-5 шт | 300-700 руб/шт |
Инструментарий мастера
Без качественного инструмента работа превратится в мучение, а результат будет выглядеть неопрятно. Покупаю профессиональный инструмент или арендую его в специализированных центрах.
- Перфоратор — использую для сверления отверстий под изоляторы в брусе.
- Уровень — необходим, чтобы линии провода шли строго горизонтально или вертикально.
- Стриппер — позволяет аккуратно снять изоляцию с текстильного провода, не повреждая жилу.
- Набор отверток — применяю для затяжки винтов в розетках и коробках.
- Кусачки — нужны для четкой обрезки кабеля.
- Рулетка — для точного замера расстояний между точками.
- Мультиметр — незаменим для проверки целостности цепи и отсутствия замыканий.
Организация рабочего пространства
Сначала полностью выношу мебель из комнаты. Пол застилаю плотной полиэтиленовой пленкой или листами картона, чтобы мелкая стружка от дерева не въелась в покрытие. Создаю удобную зону для инструментов в центре помещения. Весь строительный мусор убираю сразу в мешки, чтобы не спотыкаться во время монтажа и поддерживать чистоту.
Подготовка деревянных стен
Стены тщательно очищаю от пыли с помощью промышленного пылесоса. Обязательно проверяю влажность дерева влагомером — она не должна превышать 12-15%, иначе после высыхания дерево может повести, и изоляторы сместятся. Места крепления роликов слегка шлифую мелкой наждачкой для лучшего прилегания. Размечаю точки розеток и выключателей карандашом, используя уровень. Помню, что в срубе важно учитывать будущую усадку здания, поэтому не затягиваю винты «намертво» в некоторых узлах.
Технология монтажа открытой проводки
Процесс требует аккуратности. Каждый этап выполняю последовательно, проверяя качество предыдущего.
- Составление схемы электрики (2-4 часа). Рисую все линии на бумаге, чтобы избежать перехлестов проводов.
- Установка электрощита и УЗО (3-5 часов). Монтирую щиток в сухом месте, ставлю автоматические выключатели и устройства защитного отключения на каждую группу.
- Разметка линий (3 часа). Использую малярный шнур для создания идеально прямых линий прохождения кабеля.
- Монтаж распределительных коробок (2 часа). Креплю коробки в верхних точках стен, соблюдая симметрию.

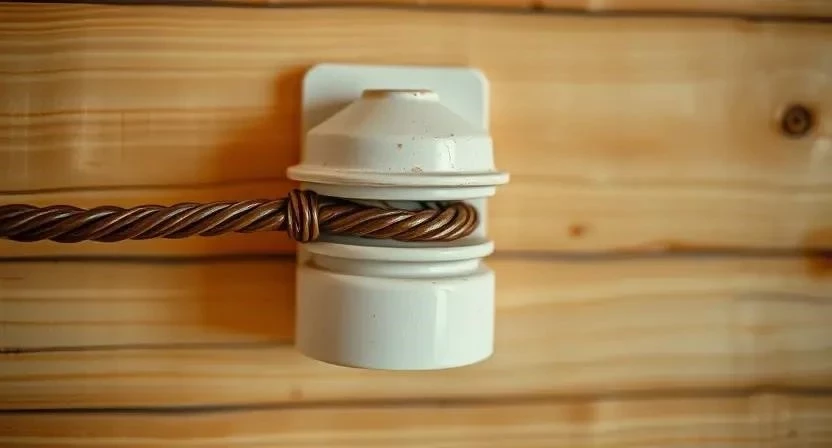

- Установка керамических изоляторов (4-6 часов). Располагаю ролики с шагом 40-60 см. Однажды я перетянул провод, и керамический изолятор просто лопнул. Теперь всегда оставляю минимальный технологический зазор.
- Раскатка плетеного шнура (2 часа). Аккуратно разматываю кабель, избегая перекручивания и сильных изломов.
- Фиксация и натяжение (4 часа). Затягиваю провод в изоляторах. Натяжение должно быть равномерным, без провисаний.
- Подключение розеток и выключателей (3-5 часов). Использую только винтовые зажимы, плотно фиксируя жилы.
- Соединение проводов в коробках (3 часа). Делаю скрутки с последующей пайкой или использую качественные клеммники.
- Проверка цепи мультиметром (1-2 часа). Прозваниваю каждую линию на отсутствие короткого замыкания.
- Финальное тестирование (1 час). Включаю мощные электроприборы и слежу за отсутствием нагрева проводов.
Технические тонкости и безопасность
Монтаж провожу при температуре от +10 до +25 градусов. В новом доме обязательно закладываю запас провода на усадку бруса — оставляю небольшие петли у электрощита. Для заземления в деревянном доме использую контур из стальных уголков, забитых в землю. Это критически важно для корректной работы УЗО. При работе с электричеством всегда использую диэлектрические перчатки и очки для защиты глаз от стружки.
Ошибки новичков и их решение
Часто вижу, как люди пытаются сэкономить на безопасности, что в дереве недопустимо.
- Слишком сильное натяжение — приводит к деформации кабеля и трещинам в керамике. Решение: ослабить провод до состояния легкого касания.
- Малое сечение провода — для розеток использую только 2.5 мм², иначе провод греется. Решение: замена кабеля на соответствующий мощности.
- Отсутствие УЗО — в дереве это недопустимо, так как при утечке тока начнется пожар. Решение: обязательная установка УЗО в щиток.
- Неправильный выбор изоляторов — пластиковые имитации не держат нагрузку. Решение: использование только качественной керамики.
- Игнорирование заземления — электроприборы начинают «биться» током. Решение: монтаж полноценного заземляющего контура.
Видел объект, где использовали тонкий шнур 1.5 мм² для мощного обогревателя. Провод начал плавить текстильную оплетку прямо на глазах, едва успели выключить автомат.
Смета и расчет затрат
Расходы напрямую зависят от количества точек и длины линий. Сравнил затраты при разных подходах к работе.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, керамика) | 25 000 | 25 000 | 0 |
| Расходники (винты, клеммы) | 2 000 | 2 000 | 0 |
| Работа по монтажу | 0 | 35 000 | 35 000 |
| Пусконаладка и тесты | 0 | 5 000 | 5 000 |
| 27 000 | 67 000 | 40 000 |
Когда делал проводку в своей даче, сэкономил около 40 тысяч рублей, выполнив весь монтаж самостоятельно.
| Элемент | Расход на м2 (ориент.) | Цена за ед. | |
|---|---|---|---|
| Плетеный провод | 3 м | 200 руб | 600 руб |
| Изоляторы | 6 шт | 100 руб | 600 руб |
| Крепеж | 6 шт | 10 руб | 60 руб |
Эксплуатация и уход за системой
Пыль на текстильном проводе убираю мягкой щеткой или пылесосом на минимальной мощности. Раз в год обязательно проверяю затяжку винтов в розетках и распределительных коробках. Дерево «дышит» и меняет геометрию, из-за чего контакты могут ослабнуть. При соблюдении этих простых правил такая система служит 30-50 лет без необходимости замены.
Сравнение с другими методами
Существует несколько способов организации электрики в срубе. Скрытая проводка в гофре требует штробления, что ослабляет брус. Металлические трубы выглядят стильно в стиле индастриал, но стоят дороже и сложнее в монтаже.
| Критерий | Ретро-проводка | Скрытая в гофре | Металлические трубы |
|---|---|---|---|
| Эстетика | Винтаж/Лофт | Невидима | Индустриальный стиль |
| Сложность монтажа | Средняя | Высокая (штробление) | Высокая |
| Цена материалов | Выше среднего | Средняя | Высокая |
| Безопасность | Высокая (при УЗО) | Высокая | Максимальная |
| Обслуживание | Очень просто | Сложно | Средне |
Ответы на частые вопросы
Безопасна ли открытая проводка в срубе?
Да, если использовать сертифицированный кабель и обязательно установить УЗО. Керамические изоляторы предотвращают прямой контакт провода с деревом.
Какой провод лучше выбрать для ретро-стиля?
Оптимален медный многожильный провод в текстильной оплетке. Для освещения беру 1.5 мм², для розеток — 2.5 мм².
Можно ли использовать обычные автоматы с ретро-проводкой?
Да, автоматы в щитке остаются стандартными. Важно подобрать их номинал под сечение провода.
Как часто нужно проверять контакты в керамических изоляторах?
Раз в год, особенно в период смены сезонов, когда дерево максимально меняет влажность.
Сколько стоит метр ретро-проводки под ключ?
В среднем от 800 до 1500 рублей за метр, включая материалы и работу мастера.
Совместима ли такая электрика с умным домом?
Полностью. Внутри текстильной оплетки находится обычный медный провод, к которому можно подключать любые умные реле и выключатели.
Что делать, если стена из бруса дает усадку?
При монтаже оставлять небольшие петли («запасы») провода в местах примыкания к стенам и щитку.
Можно ли красить изоляторы?
Технически можно, но керамика ценится за свой натуральный цвет. При покраске можно перекрыть вентиляцию провода, поэтому рекомендую оставить их оригинальными.
