Правильный расчет сечения кабеля определяет пожарную безопасность всего здания и стабильную работу техники. Ошибка в подборе жилы приводит либо к перегреву провода и короткому замыканию, либо к неоправданному перерасходу бюджета на избыточно толстый металл. В среднем, стоимость качественного медного кабеля сейчас составляет от 60 до 150 рублей за метр в зависимости от сечения. Сечение кабеля для дома: как правильно выбрать и рассчитать, разберем детально, чтобы проводка служила десятилетиями.
Параметры, влияющие на стоимость и подбор провода

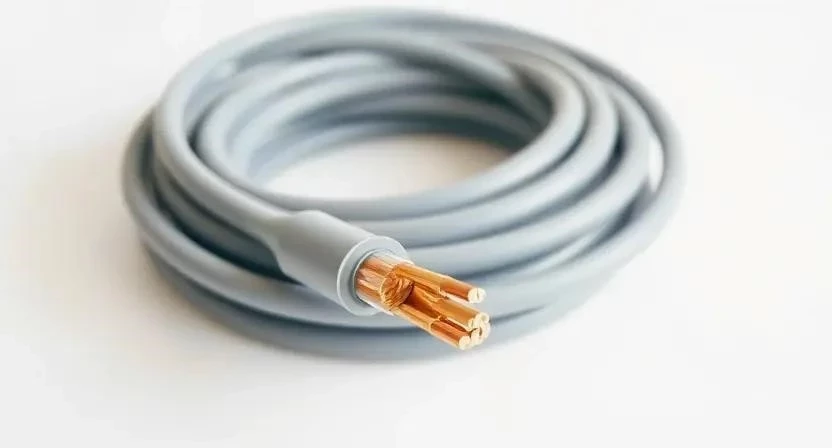

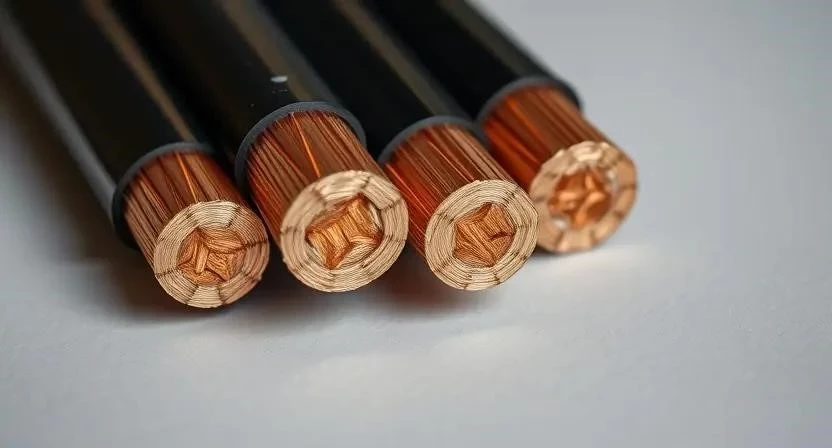

Основным материалом для современной проводки стала медь. Я всегда использую медные жилы, так как алюминий слишком хрупок и быстро окисляется в местах соединений. Медь обладает лучшей проводимостью и гибкостью, хотя стоит заметно дороже. На выбор сечения напрямую влияет суммарная мощность всех приборов, которые будут включены в одну линию одновременно.
Длина линии также играет роль. При очень длинных трассах (более 30-50 метров) возникает падение напряжения. Чтобы техника на конце линии работала корректно, приходится увеличивать сечение жилы на один шаг. На цену кабеля влияют следующие факторы:
- Чистота меди (ГОСТ или ТУ);
- Тип изоляции (ПВХ, безгалогенные составы);
- Количество жил в одном кабеле;
- Толщина внешней оболочки;
- Бренд производителя;
- Объем закупки (бухта или нарезка);
- Наличие индекса «нг-LS» (не поддерживающий горение, с низким дымовыделением);
- Страна производства.
Я однажды столкнулся с тем, что заказчик купил дешевый кабель по ТУ. В итоге реальное сечение оказалось на 20% меньше заявленного, и провод начал греться при нагрузке на чайник и стиральную машину. Это опасный путь, поэтому выбирайте только ГОСТ.
Методика расчета материалов и нагрузки
Для определения сечения нужно знать силу тока. Она рассчитывается по простой формуле: I = P / U, где P — мощность в Ваттах, а U — напряжение в сети (220В). Например, для электроплиты мощностью 7 кВт (7000 Вт) ток составит примерно 31.8 Ампера. Исходя из этого значения, подбирается площадь поперечного сечения жилы по нормам ПУЭ.
Процесс расчета я обычно довожу до такого алгоритма:
- Составляю список всех электроприборов в комнате;
- Суммирую их максимальную мощность;
- Применяю коэффициент одновременного использования (не всё включается сразу);
- Вычисляю общую силу тока в Амперах;
- Сверяюсь с таблицей допустимых нагрузок для меди;
- Выбираю сечение с небольшим запасом (10-15%);
- Подбираю номинал автоматического выключателя, который защитит именно этот кабель.
Таблица 1. Зависимость допустимого тока от сечения медного кабеля (в открытой прокладке)
| Сечение жилы, мм² | Допустимый ток, А | Макс. мощность при 220В, кВт | Рекомендуемый автомат, А |
|---|---|---|---|
| 1.5 | 19 | 4.1 | 10-16 |
| 2.5 | 25 | 5.5 | 16-20 |
| 4 | 35 | 7.7 | 25 |
| 6 | 46 | 10.1 | 32 |
| 10 | 63 | 13.8 | 40 |
Помните, что автомат должен выключаться раньше, чем кабель начнет плавиться. Если поставить автомат на 25А на кабель 1.5 мм², провод сгорит, а защита даже не сработает.
Ценовые категории и выбор материалов
Самым популярным вариантом для дома является кабель ВВГнг-LS. Это медный провод с двойной изоляцией, который не поддерживает горение. В премиум-сегменте встречается NYM — он более гибкий за счет внутреннего наполнения, что упрощает монтаж, но стоит дороже. Бюджетные варианты часто делают по ТУ, где экономят на количестве меди, что я категорически не рекомендую.
Покупать кабель лучше всего бухтами по 100 метров. Это выходит дешевле, чем покупка на отрез. Я советую брать проверенные бренды, такие как «Конкорд» или «Кольчугино», чтобы не гадать с реальным сечением.
Таблица 2. Сравнение стоимости материалов за 1 метр (ориентировочно)
| Марка кабеля | Сечение, мм² | Бюджет (ТУ), руб. | Средний (ГОСТ), руб. | Премиум (NYM), руб. |
|---|---|---|---|---|
| ВВГнг-LS 3х1.5 | 1.5 | 45 | 65 | 85 |
| ВВГнг-LS 3х2.5 | 2.5 | 60 | 85 | 110 |
| ВВГнг-LS 3х4 | 4 | 85 | 120 | 150 |
| ВВГнг-LS 3х6 | 6 | 110 | 160 | 210 |
| ВВГнг-LS 3х10 | 10 | 150 | 230 | 300 |
Стоимость электромонтажных работ
Цена работы электрика зависит от сложности прокладки. Штробление бетонных стен стоит дороже, чем монтаж в гипсокартоне или по потолку. Способ прокладки (в гофре или без) также влияет на итоговый чек. Обычно расчет идет «за точку» или за метр проложенного кабеля.
Я заметил, что многие пытаются сэкономить на монтаже, нанимая непрофильных рабочих. В итоге получаются «петли» из кабеля, которые потом невозможно спрятать, или неправильные соединения в распределительных коробках. Профессиональный монтаж гарантирует, что все соединения будут затянуты с нужным усилием, а кабель не будет пережат стяжками.
Таблица 3. Стоимость работ по прокладке кабеля за точку/метр
| Вид работы | Ед. изм. | Цена (руб.) | Особенности |
|---|---|---|---|
| Прокладка в гофре по потолку | метр | 250 — 400 | Быстрый монтаж |
| Штробление бетона + прокладка | метр | 600 — 900 | Пыльные работы |
| Монтаж розетки/выключателя | шт. | 400 — 700 | Установка и подключение |

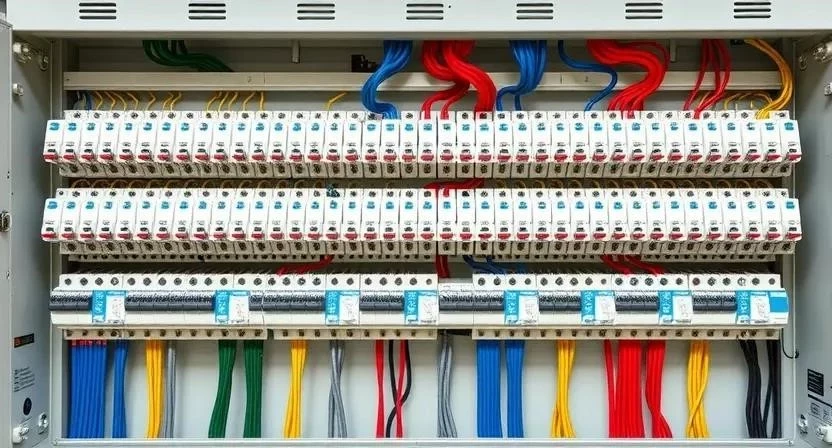

| Сборка электрощита (до 12 мод.) | комплект | 5000 — 12000 | Маркировка, заземление |
| Бурение отверстий в стенах | шт. | 200 — 500 | Зависит от толщины стены |
Дополнительные расходы при проводке

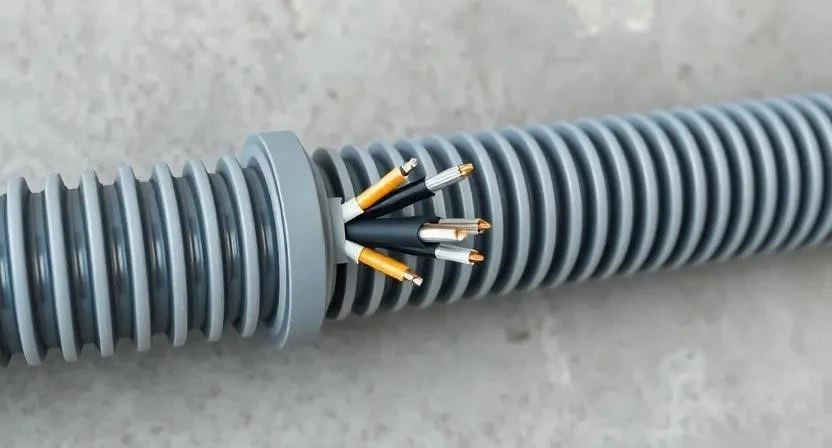

Помимо самого кабеля, в смету ложится ряд сопутствующих материалов. Без них качественный монтаж невозможен. Гофротруба защищает провод от механических повреждений и позволяет заменить кабель в будущем без разбора стен. Подрозетники должны быть качественными, чтобы не треснуть при затягивании винтов.
Для безопасности обязательно используйте средства защиты: перчатки, очки и респиратор при штроблении. Электробезопасность превыше всего — перед любыми работами обязательно обесточьте сеть и проверьте отсутствие напряжения индикатором.
Список необходимых инструментов:
- Перфоратор с алмазными коронками;
- Штроборез с пылесосом;
- Стриппер для зачистки изоляции;
- Индикаторная отвертка или мультиметр;
- Уровень (лазерный или пузырьковый);
- Клещи для обжима гильз (если используете опрессовку);
- Набор отверток с разными насадками;
- Строительный степлер или дюбель-хомуты.
Не забудьте про доставку материалов и вынос строительного мусора. Мешки с бетонной крошкой после штробления весят очень много, и их утилизация может стоить дополнительных 3-5 тысяч рублей.
Примеры расчета смет и сечений для разных зон
Рассмотрим три типичных сценария. Первый — освещение в комнате. Здесь достаточно кабеля 3х1.5 мм² и автомата на 10А. Второй — кухня. Это самая нагруженная зона. Я всегда выделяю отдельные линии на духовку, посудомойку и варочную панель сечением 3х2.5 мм² или даже 3х4 мм² для мощных плит. Третий — ввод в дом. Обычно используется кабель 3х6 мм² или 3х10 мм² в зависимости от выделенной мощности.
Мой личный опыт: однажды я сделал одну линию на всю кухню сечением 2.5 мм². Когда хозяйка включила одновременно чайник, микроволновку и духовку, автомат начал выбивать каждые 15 минут. Пришлось переделывать и разносить потребителей по разным линиям. С тех пор на кухне только раздельные цепи.
Таблица 4. Пример сметы на электромонтаж стандартной комнаты (15 м²)
| Наименование | Кол-во | Цена за ед. (руб.) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 (розетки) | 30 м | 85 | 2550 |
| Кабель ВВГнг-LS 3х1.5 (свет) | 20 м | 65 | 1300 |
| Гофротруба 20 мм | 50 м | 25 | 1250 |
| Подрозетники | 6 шт. | 60 | 360 |
| Работа мастера (под ключ) | 1 комн. | 15000 | 15000 |
| ИТОГО | — | — | 20460 |
Способы оптимизации затрат
Экономия в электрике должна быть разумной. Я не советую экономить на сечении кабеля или бренде автоматов, так как это напрямую влияет на безопасность. Однако есть способы сократить расходы без потери качества.
Основные лайфхаки по экономии:
- Покупайте кабель бухтами по 100 метров — цена за метр падает на 15-20%;
- Оптимизируйте схему щитка: используйте групповые автоматы там, где нагрузки минимальны;
- Выполняйте черновую работу (штробление) самостоятельно, если есть инструмент;
- Закупайте расходники (гофру, подрозетники) оптом в строительных гипермаркетах;
- Используйте одну общую линию для освещения нескольких смежных комнат (если позволяет мощность).
Сравнение затрат: если нанять мастера «под ключ», вы заплатите за материалы с наценкой и за работу. Выполняя монтаж своими руками, можно сэкономить до 40% бюджета, но только если вы четко понимаете принципы работы с электричеством и соблюдаете ПУЭ.
FAQ: Ответы на частые вопросы
Можно ли менять сечение кабеля в процессе ремонта?
Можно, если вы решили добавить мощный прибор (например, кондиционер). Но помните, что менять придется и автоматический выключатель в щитке под новое сечение.
Что будет, если поставить автомат мощнее, чем рассчитан кабель?
Это самая опасная ошибка. Кабель начнет греться при перегрузке, изоляция расплавится, возникнет короткое замыкание и пожар, а автомат даже не «почувствует» проблемы.
Чем отличается ВВГнг от NYM?
ВВГнг — более жесткий, дешевый и стандартный для РФ. NYM имеет дополнительный слой заполнения, он мягче, удобнее в монтаже, но стоит дороже и имеет другую структуру изоляции.
Как проверить реальное сечение кабеля?
Я использую штангенциркуль. Нужно замерить диаметр медной жилы без изоляции и возвести его в квадрат, умножив на 0.785. Если заявлено 2.5, а по факту 2.1 — это кабель по ТУ.
Можно ли использовать алюминий в жилых домах?
По современным нормам ПУЭ — нет. Алюминий запрещен для внутренней проводки в жилых помещениях из-за текучести и окисления.
Нужно ли заземление для всех розеток?
Да, современный стандарт — трехжильный кабель (фаза, ноль, земля). Это защищает технику от сгорания и человека от удара током при пробое на корпус.
Что такое «падение напряжения» и как с ним бороться?
Это потеря вольт на длинном участке провода. Чтобы напряжение в конце линии не упало ниже 200В, увеличивайте сечение кабеля на один шаг (например, с 2.5 до 4 мм²).
Какой автомат ставить на сечение 2.5 мм²?
Оптимальный вариант — 16 Ампер. В редких случаях, при коротких линиях и качественном кабеле ГОСТ, можно ставить 20А, но 16А — золотой стандарт безопасности.
