Монтаж электрики в деревянном доме требует предельной точности из-за высокого риска возгорания. Прокладка кабеля в деревянных перекрытиях занимает в среднем от 2 до 4 дней на один этаж. Стоимость материалов для одного помещения начинается от 5 000 рублей. Правильный подход исключает короткие замыкания и перегрев балок. Это основа безопасности всего здания.
Особенности подготовки к электромонтажу
Я всегда оцениваю сложность работ по состоянию балок и количеству точек освещения. Для такого монтажа нужны базовые навыки электрика и умение работать с электроинструментом. Обычно на разводку одного уровня уходит около 20 рабочих часов. Оптимальнее всего проводить эти работы до чистовой отделки потолка, чтобы иметь свободный доступ к лагам.
Перечень необходимых материалов
Для качественной работы я использую только сертифицированные компоненты с негорючей изоляцией. Основной акцент делается на пожаробезопасность и долговечность соединений.

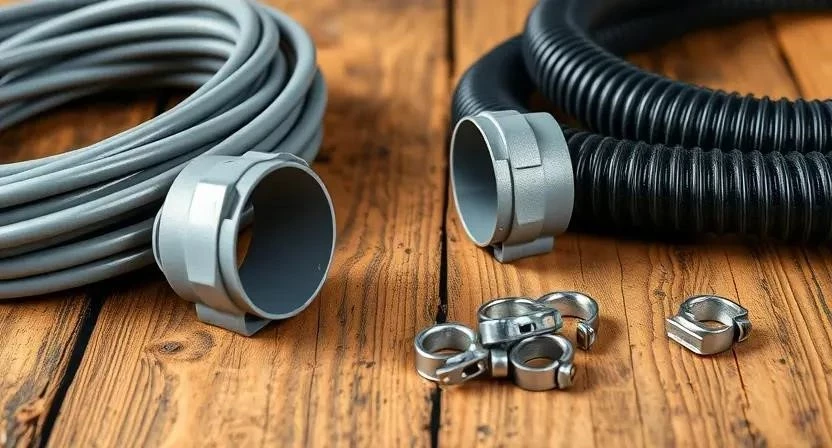

- Кабель ВВГнг-LS (не поддерживающий горение, с низким дымовыделением)
- Гофротруба ПВХ (для сухих помещений)
- Гофротруба ПНД (повышенная прочность)
- Металлические трубки (для защиты в местах пересечения с другими коммуникациями)
- Монтажные клипсы и хомуты
- Распределительные коробки из негорючего пластика
- Клеммники WAGO или винтовые зажимы
- Изоляционная лента ПВХ
Расход материалов рассчитывается исходя из длины трасс с запасом 10-15% на изгибы и подрезку.
| Наименование | Расход на комнату (ориентир) | Цена за единицу | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 30 м | 80 руб/м | 2400 руб |
| Гофра ПВХ 20 мм | 30 м | 20 руб/м | 600 руб |
| Металлическая труба | 5 м | 150 руб/м | 750 руб |
| Крепежные клипсы | 100 шт | 5 руб/шт | 500 руб |
| Распред. коробки | 5 шт | 100 руб/шт | 500 руб |
Инструментальный набор для работы
Правильный инструмент сокращает время монтажа и исключает повреждение изоляции кабеля. Я рекомендую использовать профессиональное оборудование для работы с деревом и электрикой.
- Перфоратор с длинными сверлами по дереву
- Шуруповерт с набором бит
- Стриппер для быстрой зачистки жил
- Мультиметр для проверки целостности линий
- Строительный уровень
- Алюминиевая лестница или стремянка
- Средства индивидуальной защиты (очки, перчатки)
| Инструмент | Назначение | Рекомендуемая модель | Способ получения |
|---|---|---|---|
| Перфоратор | Сверление балок | Bosch GBH | Покупка |
| Шуруповерт | Фиксация гофры | Makita | Покупка |
| Стриппер | Снятие изоляции | Knipex | Покупка |
| Мультиметр | Тестирование сети | Fluke | Покупка |
| Лестница | Доступ к потолку | Ступенька 3м | Аренда |
Организация пространства в помещении
Сначала я полностью освобождаю пространство под перекрытиями. Мебель сдвигаю в центр или выношу из комнаты, чтобы обеспечить свободный доступ к каждой балке. Пол застилаю плотной пленкой, так как строительная пыль при сверлении дерева очень летучая и въедается в покрытие. Для мусора готовлю отдельные плотные мешки, которые выношу сразу после завершения этапа сверления.
Подготовка поверхностей перекрытий
Старую отделку с балок я счищаю вручную или с помощью шлифмашинки, чтобы крепеж плотно прилегал к дереву. Обязательно проверяю древесину на предмет гнили, трещин или следов насекомых. Затем наношу разметку трасс прямо на дерево, используя карандаш или маркер. Только после этого убеждаюсь, что поверхность чистая и готова к фиксации защитных кожухов.
Технология монтажа кабеля
Процесс монтажа требует строгого соблюдения последовательности действий. Я всегда следую этому алгоритму, чтобы не переделывать работу дважды.
- Составление схемы разводки (2 часа). Определяю расположение всех розеток и выключателей.
- Разметка точек выхода кабеля (1 час). Отмечаю на балках места прохода провода.
- Сверление отверстий в балках (4 часа). Сверлю строго по центру балки, чтобы не ослабить её конструктивно.

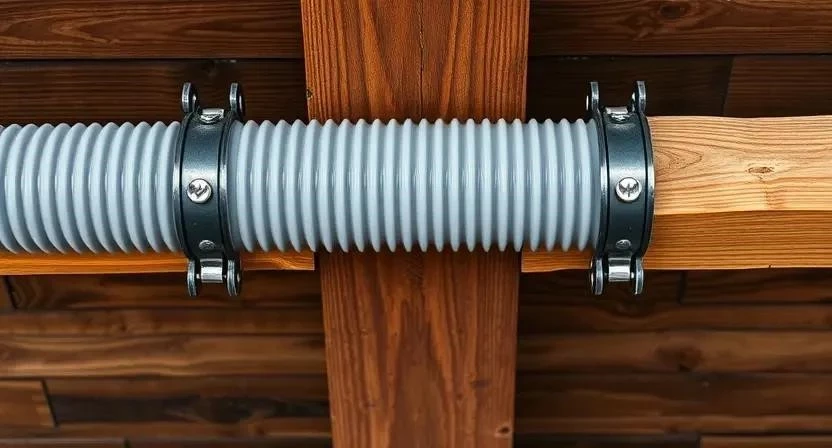

- Монтаж защитных труб или гофры (5 часов). Креплю гофру к перекрытию с шагом 50-70 см.
- Затяжка кабеля в защитный кожух (3 часа). Протягиваю ВВГнг-LS, избегая резких изгибов.
- Фиксация кабеля крепежными элементами (2 часа). Дополнительно закрепляю кабель в узлах.

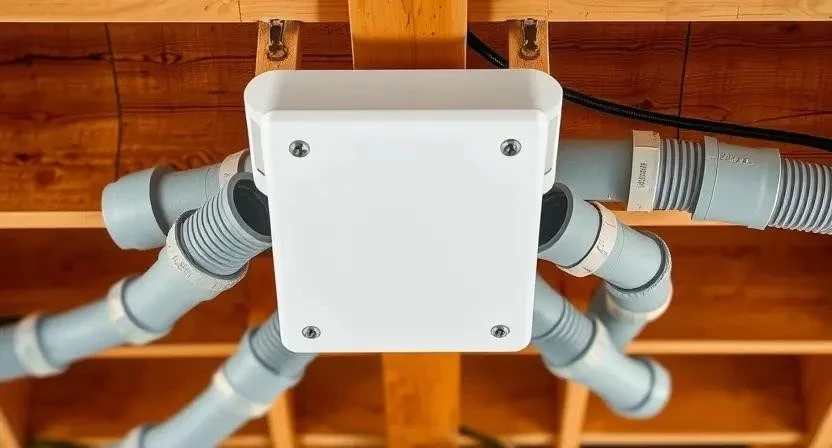

- Установка распределительных коробок (3 часа). Монтирую коробки в доступных местах.
- Соединение проводов в узлах (4 часа). Использую надежные клеммники.
- Монтаж подрозетников и выключателей (3 часа). Устанавливаю посадочные места.

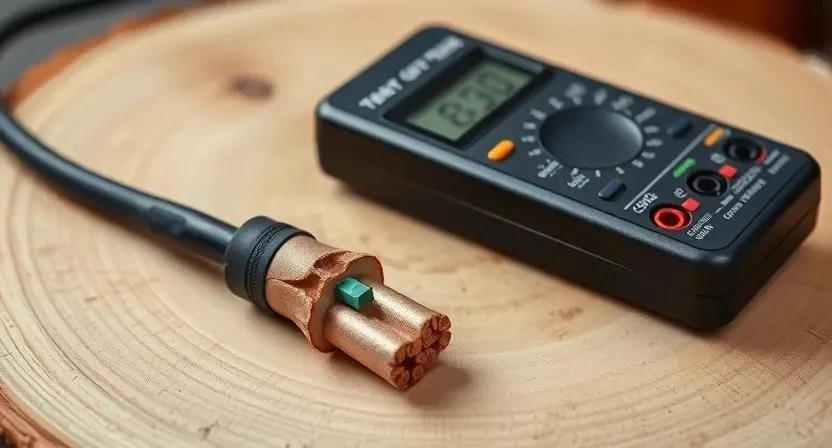

- Тестирование линии мультиметром (2 часа). Проверяю отсутствие короткого замыкания.
- Закрытие перекрытий отделкой (зависит от материала). Монтирую потолочное покрытие.
- Финальное подключение к щитку (3 часа). Устанавливаю автоматы защиты.
Однажды я переборщил с диаметром сверла в балке, и она заметно просела под нагрузкой. Теперь я всегда сверлю строго по центру и не превышаю диаметр 20 мм, чтобы сохранить прочность перекрытия.
| Этап | Время выполнения | Критический параметр контроля |
|---|---|---|
| Схема и разметка | 3 часа | Точность точек выхода |
| Сверление | 4 часа | Центровка отверстия в балке |
| Монтаж гофры | 5 часов | Плотность прилегания к дереву |
| Протяжка кабеля | 3 часа | Отсутствие заломов изоляции |
| Тестирование | 2 часа | Сопротивление изоляции |
Меры безопасности: Работаю только в перчатках и защитных очках. При сверлении использую респиратор, чтобы не дышать мелкой древесной пылью. Обязательно проветриваю помещение при использовании химических пропиток для дерева. Никогда не работаю с электричеством под напряжением.
Технические нюансы и требования
Особое внимание я уделяю состоянию древесины. Температура в помещении при монтаже должна быть от +5 до +30 градусов. Если дерево было обработано антисептиками, я жду полного высыхания пропиток (обычно от 24 до 72 часов), чтобы химия не вступила в реакцию с изоляцией кабеля. Влажность дерева не должна превышать 15%, иначе возможна усадка, которая может пережать гофру.
Типичные ошибки при прокладке
Многие новички пытаются сэкономить, что в деревянном доме недопустимо. Я выделил основные промахи, которые приводят к авариям:
- Прокладка кабеля без защитной гофры или трубы.
- Использование дешевых кабелей типа ПВС вместо ВВГнг-LS.
- Нарушение норм ПУЭ по сечению провода (например, 1.5 мм для мощных розеток).
- Сверление балок в случайных местах, что ведет к потере прочности потолка.
- Отсутствие заземления в деревянном строении.
Я видел объект, где использовали дешевый ПВС в перекрытиях. Через год изоляция начала трескаться от перепадов температур и вибраций. Пришлось полностью демонтировать отделку и переделывать всю сеть с нуля.
Расчет стоимости работ и материалов
Финансовая сторона вопроса зависит от того, кто выполняет монтаж. Своими руками можно сэкономить значительную сумму, но это потребует времени и наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 5 000 руб | 5 000 руб | 0 руб |
| Работа | 0 руб | 12 000 руб | 12 000 руб |
| Расходники | 1 000 руб | 1 000 руб | 0 руб |
| 6 000 руб | 18 000 руб | 12 000 руб |
Эксплуатация сети после монтажа
После завершения работ я рекомендую провести проверку всех контактов через год эксплуатации. Дерево «дышит» и дает усадку, что может привести к ослаблению винтовых зажимов. Важно контролировать температуру в распределительных коробках с помощью бесконтактного термометра. Срок службы качественной негорючей изоляции составляет около 25-30 лет при соблюдении расчетных нагрузок.
Альтернативные способы разводки
Существуют и другие варианты, если скрытая проводка в гофре не подходит под дизайн или бюджет.
Скрытая проводка в металлорукаве обеспечивает максимальную защиту от грызунов и огня, но стоит дороже. Открытая проводка в ретро-стиле с использованием керамических изоляторов выглядит эстетично и полностью исключает скрытый перегрев дерева. Также можно рассмотреть бескабельные системы для управления освещением, чтобы минимизировать количество пробитых отверстий в балках.
В одном из проектов я предложил заказчику открытую проводку на керамике. Это выглядело очень стильно в интерьере шале и позволило нам вообще не трогать несущие балки перекрытия.
Ответы на частые вопросы
Можно ли использовать ПВС в дереве?
Нет, ПВС не предназначен для стационарной прокладки, он может перегреваться и не обладает нужными свойствами негорючести.
Какую гофру выбрать для перекрытий?
Для обычных комнат подходит ПВХ, но если есть риск механических повреждений или повышенная влажность, лучше брать ПНД.
Нужно ли сверлить балки насквозь?
Нет, сверление должно быть строго по центру и только на необходимую глубину для прохода кабеля.
Как избежать короткого замыкания в дереве?
Использовать кабель ВВГнг-LS, качественные автоматы защиты в щитке и надежные клеммники в коробках.
Обязательно ли использовать металлорукав?
Не обязательно, но крайне желательно в местах пересечения с трубами отопления или в зонах с высокой активностью грызунов.
Какое сечение кабеля выбрать для освещения?
Стандартно используется сечение 1.5 мм², для розеток — 2.5 мм².
Как часто нужно проверять проводку в дереве?
Первая проверка через год, затем раз в 3-5 лет с осмотром доступных узлов и коробок.
Можно ли прокладывать кабель вместе с интернетом?
Нежелательно. Силовые кабели создают наводки на интернет-кабель, поэтому их следует разносить минимум на 10-15 см.
