Монтаж электропроводки в бетонных стенах

Бетонные стены требуют применения специального силового оборудования. Стоимость работы профессиональной бригады по штроблению начинается от 600 рублей за погонный метр. Весь процесс в квартире площадью 50 кв.м обычно занимает около 5-7 рабочих дней. Монтаж электропроводки в бетонных стенах: технология и секреты укладки позволяют создать надежную сеть без риска повреждения конструкции. Разберем, как сделать это правильно.

Особенности подготовки и планирования

Работа с бетоном считается одной из самых сложных в электромонтаже. Она требует от мастера навыков работы с тяжелым инструментом и знания ПУЭ. Я рекомендую заранее оценить состояние стен, так как монолитный бетон и панельные плиты штробятся по-разному. Оптимально проводить эти работы сразу после демонтажа старых перегородок, но до начала выравнивания поверхностей. Спешка здесь недопустима, так как любая ошибка в трассе приведет к необходимости повторного сверления твердого камня.

Выбор подходящих материалов

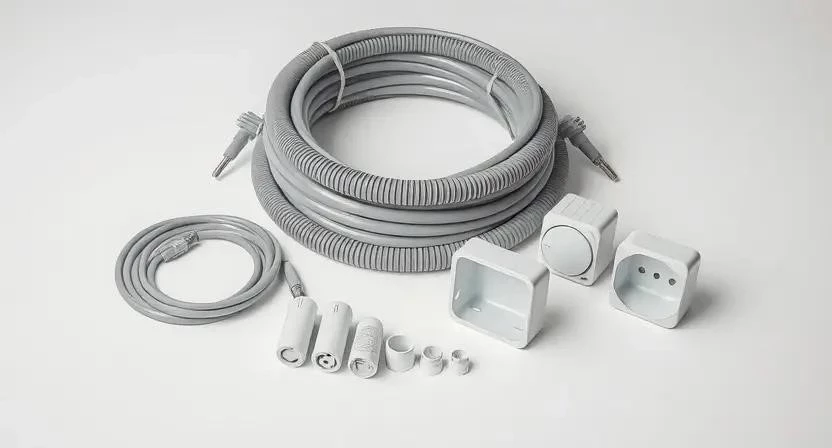

Для качественного результата нужны компоненты, устойчивые к агрессивной среде бетона и механическим нагрузкам. Я считаю, что экономия на кабеле недопустима, поэтому выбираю только проверенные марки с индексом нг-LS.

• Кабель ВВГнг-LS сечением 3х2.5 мм² для розеток.
• Кабель ВВГнг-LS сечением 3х1.5 мм² для освещения.
• Гофрированная труба ПВХ (серая) диаметром 20 мм.
• Подрозетники для бетона с зажимными лапками.
• Гипсовая штукатурка для заделки пазов.
• Грунтовка глубокого проникновения.
• Монтажные клипсы или дюбель-хомуты.
• Распределительные коробки.
• Изолента или термоусадочные трубки.

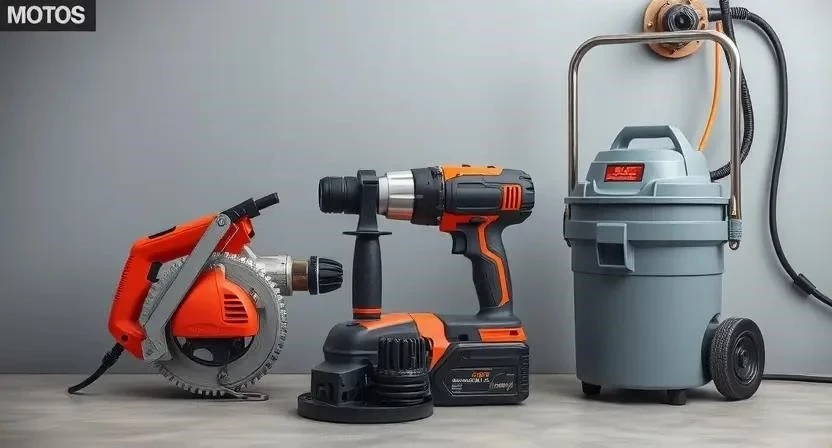

Техническое оснащение для работ

Собрать комплект инструментов можно из покупных и арендованных позиций. Штроборез — дорогой аппарат, поэтому его выгоднее взять в прокат на несколько дней. Перфоратор должен быть с режимом чистого удара и высокой мощностью.

• Штроборез с двумя алмазными дисками.
• Перфоратор SDS-plus.
• Строительный пылесос (обязательно).
• Лазерный уровень для точной разметки.
• Коронка по бетону для подрозетников.
• Маркер или мелок.
• Пассатижи и стриппер для зачистки жил.
• Набор отверток.

Организация рабочего пространства

Сначала полностью освободите комнату от мебели. Мелкие вещи лучше убрать в другие помещения. Пол и окна закройте плотной полиэтиленовой пленкой, закрепив ее малярным скотчем. Бетонная пыль проникает везде, поэтому герметизация оконных рам критична. Организуйте вынос мусора в больших мешках сразу после штробления, чтобы не дышать цементной взвесью. Обязательно используйте респиратор класса FFP2 и защитные очки, иначе мелкая фракция бетона быстро повредит слизистую глаз.

Работа с основанием стены

Перед началом резки очистите стены от старой краски или отслаивающейся штукатурки. Разметка трасс должна быть строго вертикальной или горизонтальной. Я никогда не прокладываю кабель по диагонали, чтобы при будущем монтаже картины или полки не перерезать провод. Используйте детектор скрытой проводки, если в стене уже есть старые коммуникации. Проверьте готовность поверхности: она не должна крошиться или иметь глубокие трещины. Нанесите линии штроб маркером, отступив от углов по 10-15 см.

Этапы монтажа электрики

Процесс требует последовательности. Я однажды забыл проверить глубину штробы в несущей стене и чуть не пробил ее насквозь, поэтому теперь всегда контролирую вылет дисков штробореза.

1. Составление схемы разводки с указанием всех точек (1-2 часа).
2. Разметка линий на стене с помощью лазерного уровня (2 часа).
3. Прорезание двух параллельных линий штроборезом (8-10 часов).
4. Выборка бетона между прорезами с помощью перфоратора (6-8 часов).
5. Бурение отверстий под подрозетники коронкой (4 часа).
6. Тщательная очистка пазов от пыли пылесосом (2 часа).
7. Нанесение грунтовки валиком в два слоя с интервалом 2 часа (3 часа).
8. Укладка кабеля в гофре (в бетонных стенах гофра защищает от пережима) (6 часов).
9. Фиксация кабеля дюбель-хомутами через каждые 40-50 см (4 часа).

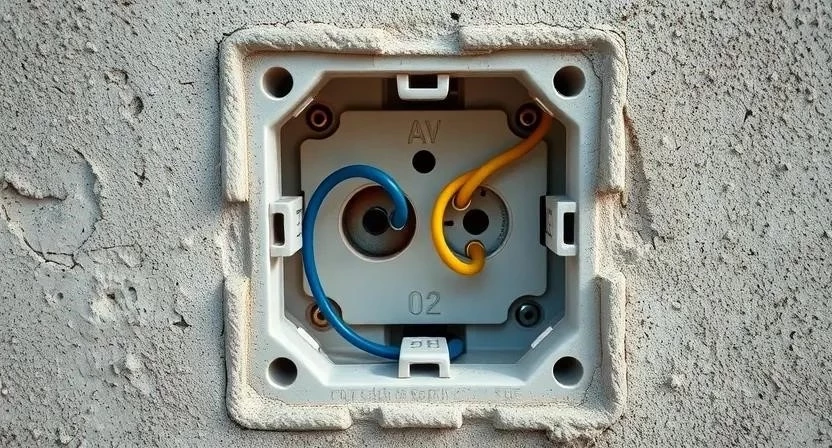

10. Установка подрозетников и их выравнивание по уровню (3 часа).
11. Проверка целостности изоляции с помощью мультиметра (1 час).
12. Предварительное заполнение штроб гипсовой смесью (6 часов).
13. Финишное заглаживание поверхности шпателем (4 часа).
14. Тестирование системы под напряжением (2 часа).

Технические тонкости и секреты

Температура в помещении должна быть не ниже +5 градусов. При сильном холоде гипсовые смеси застывают неравномерно и могут потрескаться. Влажность воздуха также влияет на время высыхания: в сырых помещениях срок увеличивается в полтора раза. Глубина штробы не должна превышать 1/3 толщины стены, чтобы не ослабить конструкцию. Я заметил, что при слишком высокой влажности гипсовая смесь сохнет в два раза дольше, поэтому использую строительный фен для ускорения процесса в критических точках.

Типичные промахи новичков

Ошибаться в электромонтаже опасно. Самая грубая ошибка — отсутствие заземления или использование одного провода для фазы и нуля. Также часто делают слишком глубокие штробы в несущих стенах, что может привести к микротрещинам в плите.

1. Перерезание кабеля при штроблении из-за отсутствия схемы.
2. Использование кабеля с ПВХ-изоляцией без индекса нг-LS.
3. Слишком сильный изгиб провода в подрозетнике (перелом жилы).
4. Заделка штроб без предварительной грунтовки (смесь отвалится).
5. Неправильный подбор сечения: 1.5 мм² на мощные розетки.
6. Монтаж кабеля без гофры в зонах с возможным воздействием влаги.

Я столкнулся с тем, что дешевая гофра лопается при изгибе, поэтому всегда покупаю ПВХ с усилением. Исправить такие ошибки можно только путем повторного вскрытия стены, что увеличивает бюджет ремонта вдвое.

Финансовая сторона вопроса

Считать затраты нужно с учетом запаса материалов 10%. Самостоятельный монтаж экономит значительную сумму на оплате труда, но требует покупки или аренды дорогого инструмента.

Завершение и эксплуатация

После заделки штроб дайте стенам полностью просохнуть. В среднем это занимает от 3 до 14 дней в зависимости от толщины слоя штукатурки. Только после этого можно приступать к финишной отделке: поклейке обоев или покраске. Если нанести краску на влажный бетон, она пойдет пузырями. Рекомендую не нагружать сеть мощными приборами (обогреватели, кондиционеры) до полной проверки всех соединений в распределительных коробках.

Другие способы прокладки

Иногда штробление бетона невозможно или запрещено проектом. В таких случаях я предлагаю использовать кабель-каналы из пластика. Это быстрее, но портит эстетику интерьера. Более современный вариант — создание фальш-стен из гипсокартона. Кабель просто прокладывается в зазоре между бетонной стеной и профилем. Существуют и бесштробные методы с использованием специальных тонких плоских кабелей, которые клеятся на поверхность и закрашиваются, но они подходят только для освещения и имеют низкую нагрузочную способность.

Ответы на частые вопросы

Можно ли штробить несущие стены?
Горизонтальные штробы в несущих стенах запрещены или строго ограничены по длине и глубине. Вертикальные прокладки обычно допустимы, но лучше согласовать их с инженером.

Какая гофра нужна для бетона?
Используйте ПВХ-гофру серого цвета. Она не поддерживает горение и достаточно прочна, чтобы кабель не передавило при усадке смеси.

Как выбрать глубину штробы?
Ориентируйтесь на диаметр гофры плюс 5-10 мм. Обычно это 20-25 мм. Главное — не превышать 1/3 толщины стены.

Нужно ли использовать гофру везде?
Согласно нормам, кабель ВВГнг-LS может укладываться без гофры, но я рекомендую ее использовать для удобства замены провода в будущем.

Как избежать попадания в арматуру?
Используйте профессиональный детектор металла. Если диск штробореза наткнулся на арматуру, не пытайтесь прорезать ее — сместите трассу на 2-3 см.

Какое сечение провода выбрать для кухни?
Для розеток на кухне, где много мощной техники, я ставлю кабель 3х2.5 мм², а для освещения — 3х1.5 мм².

Чем лучше заделывать штробы?
Оптимальный вариант — гипсовая штукатурка. Она быстро сохнет, не дает сильной усадки и легко шлифуется.

Сколько времени сохнет раствор в штробе?
Первичное застывание происходит за 24 часа, но полная просушка глубокого слоя может занять до двух недель.
