Неравномерный прогрев комнат в системе отопления часто связан с неправильным распределением теплоносителя. Эта проблема решается через правильную настройку потоков, чтобы удаленные помещения не оставались холодными. Балансировка расходомеров в коллекторе занимает обычно от 3 до 6 часов в зависимости от количества контуров. Стоимость самостоятельной настройки практически нулевая, тогда как вызов специалиста обойдется в несколько тысяч рублей. Точная регулировка позволяет добиться комфортной температуры во всем доме.
Основы работы системы и гидравлики

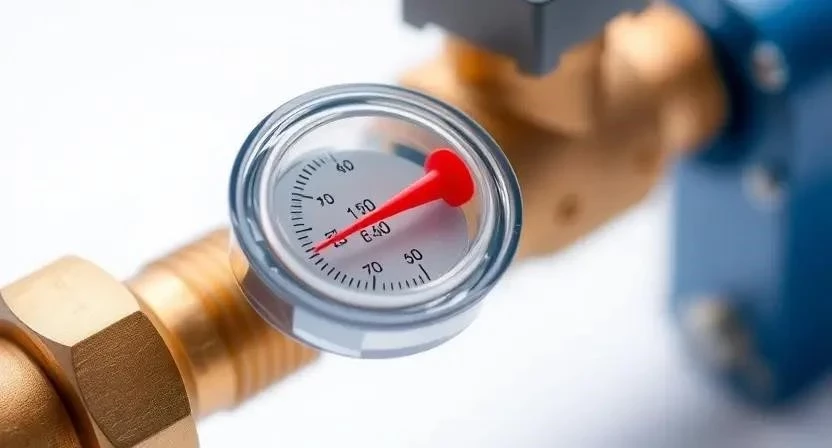

Расходомеры работают по принципу измерения скорости потока воды в каждом отдельном контуре. Важно понимать понятие гидравлического сопротивления. Чем длиннее труба PEX, тем выше сопротивление потоку. Вода всегда стремится идти по пути наименьшего сопротивления, поэтому ближние к насосу петли забирают основной объем теплоносителя. Расход напрямую зависит от мощности циркуляционного насоса и перепада давления. Я заметил, что без настройки даже мощный котел не спасет от холодных зон в дальних спальнях.
Необходимые материалы для настройки
Для качественной работы потребуются расходные материалы и подготовительные данные. Я всегда держу под рукой ветошь, чтобы сразу убрать возможные капли воды при регулировке вентилей.
- Расчетные таблицы теплопотерь по каждой комнате
- Комплект уплотнительных прокладок для запорных клапанов
- Хлопковая ветошь для очистки узлов
- Силиконовая смазка для штоков вентилей
- Маркер для пометки итоговых значений на шкале
- Запасные фитинги на случай обнаружения трещин
- Обезжириватель для очистки поверхностей
- Бумажные полотенца для сушки соединений

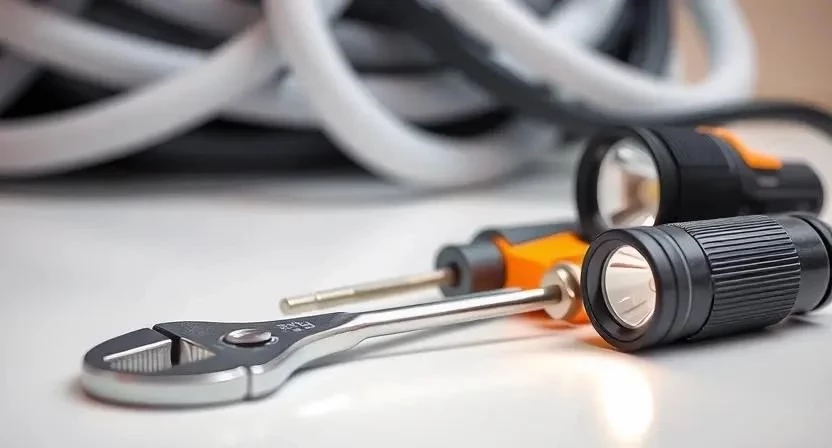

Инструментарий мастера
Правильный подбор инструментов ускоряет процесс и предотвращает повреждение дорогого оборудования. В коллекторном шкафу обычно тесно, поэтому компактность имеет значение.
| Инструмент | Назначение | Статус |
|---|---|---|
| Набор рожковых ключей | Подтяжка гаек и фитингов | Обязательно |
| Отвертки (плоская и крестовая) | Регулировка винтов расходомеров | Обязательно |
| Мощный фонарь | Освещение темных углов шкафа | Обязательно |
| Блокнот и ручка | Запись текущих и расчетных показателей | Обязательно |
| Манометр | Контроль давления в системе | Желательно |

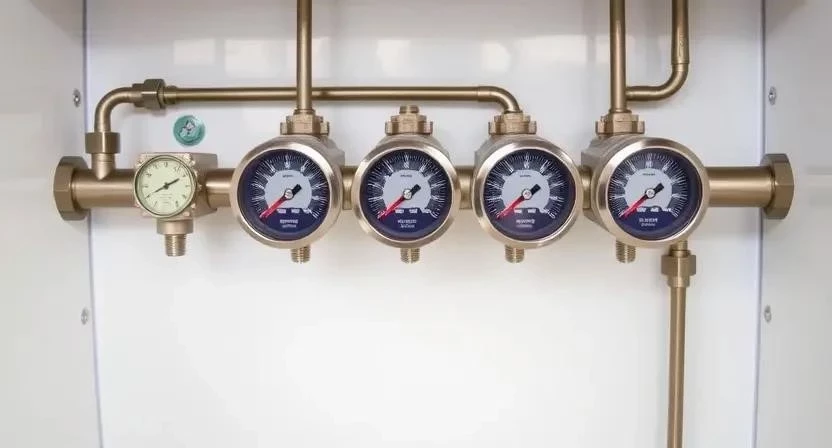

Организация рабочего пространства
Свободный доступ к коллекторному узлу — залог безопасности и скорости. Я один раз потратил лишний час только на то, чтобы вытащить из шкафа старые коробки и инструменты. Нужно полностью освободить пространство перед коллектором. Обеспечьте яркое освещение рабочей зоны, так как встроенных ламп в шкафах обычно не хватает. Уберите все посторонние предметы, чтобы не споткнуться во время работы с инструментом.
Подготовка узла и проверка системы
Перед началом регулировки необходимо привести оборудование в порядок. Очистите вентили и расходомеры от пыли и строительного мусора. Тщательно проверьте все соединения на герметичность, чтобы избежать протечек при изменении давления. Обязательно проверьте текущее давление в системе отопления по манометру. Если давление слишком низкое, балансировка будет некорректной из-за воздуха в трубах. Я рекомендую поднять давление до рабочего уровня, указанного в паспорте котла, перед началом работ.
Пошаговый алгоритм балансировки
Процесс настройки требует терпения. Не пытайтесь сделать все за 15 минут — система должна реагировать на каждое изменение.
- Запуск системы и выход на рабочий температурный режим (30-60 мин).
- Замер текущих показателей расхода по всем контурам и запись в блокнот (20 мин).
- Определение расчетного расхода для каждого помещения на основе его площади (15 мин).
- Настройка самого удаленного контура: установка максимального расхода (10 мин).
- Постепенное придушивание ближних к насосу контуров для перераспределения воды (30-60 мин).
- Синхронизация потоков между комнатами до достижения расчетных значений (40 мин).
- Контрольный замер всех показателей расходомеров (20 мин).
- Проверка температуры пола или радиаторов тепловизором или рукой (30 мин).
- Фиксация итоговых значений расхода маркером на корпусе (10 мин).
- Тестирование системы при изменении мощности циркуляционного насоса (30 мин).
Важный нюанс по безопасности: Работайте в перчатках, так как теплоноситель может быть очень горячим. При обнаружении сильной течи немедленно перекройте главный запорный клапан.
Для расчета нормы расхода используйте следующую таблицу:
| Площадь помещения (м2) | Рекомендуемый расход (л/мин) | Теплопотери (условно) |
|---|---|---|
| 5-8 | 0.8 — 1.2 | Низкие |
| 9-12 | 1.3 — 1.8 | Средние |
| 13-18 | 1.9 — 2.5 | Выше средних |
| 19-25 | 2.6 — 3.5 | Высокие |
| 26+ | 3.6+ | Очень высокие |
Однажды я столкнулся с ситуацией, когда в доме было 12 контуров, и дальняя комната оставалась ледяной. Оказалось, что ближние петли «съели» весь поток. После того как я придушил их до 1.2 л/мин, в дальней комнате наконец-то потеплело.
Технические особенности и нюансы
Температура теплоносителя влияет на вязкость воды, что может незначительно менять показатели расходомеров. Если в системе установлены автоматические термостаты, балансировку нужно проводить при полностью открытых клапанах комнат. Также учитывайте совместимость с разными диаметрами труб. Труба меньшего диаметра создает большее сопротивление, что требует более открытого вентиля на коллекторе для достижения нужного литража.
Типичные ошибки при настройке
Новички часто допускают промахи, которые сводят на нет всю работу. Я сам в начале карьеры забыл стравить воздух, и расходомер просто «прыгал», показывая хаотичные цифры.
- Полное перекрытие контура, что может привести к застойным явлениям и засорению.
- Настройка «на глаз» без учета фактических теплопотерь каждой комнаты.
- Игнорирование воздуха в системе, который создает воздушные пробки.
- Попытка регулировки при выключенном циркуляционном насосе.
- Слишком резкое изменение настроек без ожидания стабилизации потока.
Стоимость настройки системы
Самостоятельная балансировка требует только времени и базовых инструментов. Профессиональный инженер использует более точное оборудование и тепловизор.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Инструменты | 0 (есть в доме) | Включено в работу | — |
| Расходники | 200 — 500 | 500 — 1000 | 300 |
| Работа по настройке | 0 | 3000 — 7000 | 3000 — 7000 |
| Диагностика тепловизором | 0 (или аренда 1000) | 1500 — 3000 | 1500 — 3000 |
| 200 — 1500 | 5000 — 11000 | 4800 — 9500 |
Обслуживание после балансировки
Система не остается статичной. Рекомендуется проводить периодическую проверку расходомеров раз в год перед началом отопительного сезона. Признаком засорения контура является резкое падение расхода при полностью открытом вентиле. Повторная балансировка необходима при смене сезона или замене циркуляционного насоса на модель другой мощности. Я всегда проверяю показатели в октябре, чтобы зимой не бегать с инструментами по дому.
Альтернативные способы регулировки
Для тех, кто не хочет заниматься ручной настройкой, существуют автоматические балансировочные клапаны. Они поддерживают заданный расход независимо от колебаний давления в системе. Еще один вариант — установка частотного преобразователя на насос. Он позволяет системе адаптивно менять мощность перекачки теплоносителя в зависимости от реальной потребности дома в тепле.
Для наглядности посмотрите, как меняются показатели после моей настройки в одном из объектов:
| Контур | Расход ДО (л/мин) | Расход ПОСЛЕ (л/мин) | Результат |
|---|---|---|---|
| Гостиная (ближний) | 4.5 | 2.1 | Равномерный прогрев |
| Кухня (средний) | 2.1 | 1.8 | Комфортная температура |
| Спальня 1 (дальний) | 0.4 | 1.5 | Стало тепло |
| Спальня 2 (дальний) | 0.3 | 1.4 | Стало тепло |
| Санузел (средний) | 1.2 | 0.9 | Оптимально |
Ответы на частые вопросы
Нужно ли перенастраивать систему каждый год?
Желательно проверять показатели раз в год, так как в системе может скапливаться шлам или меняться давление.
Почему расходомер не показывает движение воды?
Скорее всего, в контуре воздушная пробка или вентиль полностью закрыт. Попробуйте стравить воздух через автоматический воздухоотводчик.
Как влияет замена насоса на балансировку?
Замена насоса на более мощный увеличивает общий поток, что приведет к перекосу расходов в сторону ближних контуров. Потребуется полная перебалансировка.
Что делать, если одна комната остается холодной?
Проверьте расход этого контура. Если он ниже расчетного, придушите соседние петли, чтобы направить больше воды в холодную зону.
Как рассчитать литраж для комнаты 15 кв.м?
Ориентируйтесь на средние значения: для такой площади обычно требуется от 1.9 до 2.5 л/мин, в зависимости от теплопотерь.
Можно ли настраивать систему в холодном режиме?
Не рекомендуется. Вода должна быть теплой, чтобы вязкость соответствовала рабочему режиму, иначе замеры будут неточными.
Влияет ли диаметр трубы на точность настройки?
Диаметр влияет на гидравлическое сопротивление, но сам расходомер измеряет фактический поток, поэтому точность настройки остается высокой.
