Гидравлическая балансировка радиаторов с коллектором

Настройка отопления в частном доме часто упирается в проблему разной температуры радиаторов. Равномерный разогрев радиаторов с коллектором достигается путем гидравлической балансировки. Обычно процесс занимает от 3 до 6 часов. Затраты при самостоятельном подходе минимальны, так как требуются лишь базовые инструменты. Правильная настройка гарантирует комфорт в каждой комнате без перерасхода топлива.

Основы гидравлики и сопротивления

В основе проблемы лежит понятие гидравлического сопротивления. Теплоноситель всегда идет по пути наименьшего сопротивления. Поэтому радиаторы, расположенные ближе всего к коллектору, забирают на себя основной поток воды. Удаленные приборы греют хуже, так как давление в их контурах падает. Я заметил, что без балансировки разница температур между первым и последним радиатором может достигать 10-15 градусов. Сложность работ оценивается как средняя. Главное — иметь терпение и время на замеры.

Расходные материалы для настройки

Для качественного обслуживания узла потребуются базовые комплектующие. Я рекомендую заранее проверить состояние всех уплотнений, чтобы избежать протечек при повороте вентилей. Если вентили ходят туго, поможет специальная смазка.

• Силиконовый уплотнитель для соединений
• Специализированная смазка для запорной арматуры
• Термолента для изоляции труб
• Фум-лента (на случай замены прокладок)
• Очиститель для удаления шлама с поверхности
• Запасные прокладки для кранов Маевского
• Ремонтный комплект для термостатических головок
• Ветошь для протирки узлов

Инструментарий для балансировки

Без точных приборов настройка превращается в гадание. Я всегда использую пирометр, так как он позволяет мгновенно замерить температуру в разных точках радиатора без контакта с поверхностью. Манометр поможет понять, нет ли критического перепада давления в системе.

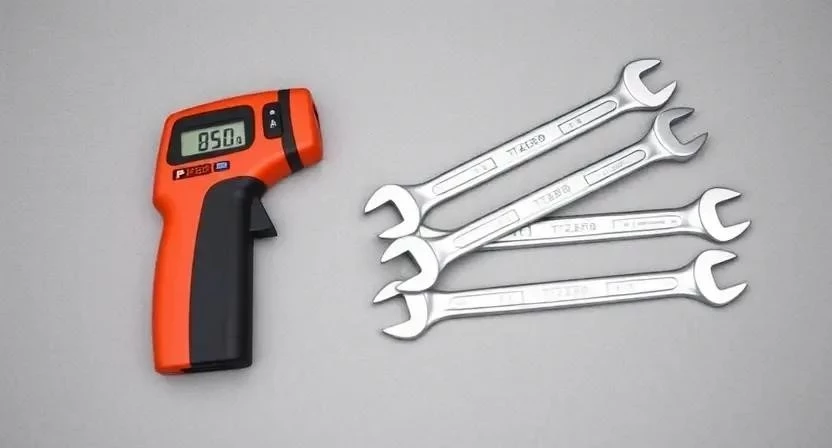

• Пирометр или контактный термометр
• Набор рожковых ключей (разных размеров)
• Отвертки (крестовая и плоская)

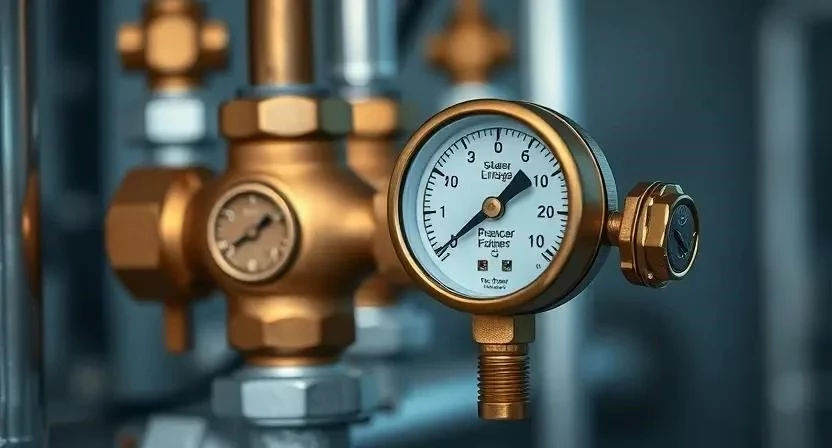

• Манометр для замера давления
• Ветошь для очистки узлов
• Фонарик для работы в шкафу
• Плоскогубцы

Организация доступа к оборудованию

Первым делом нужно обеспечить свободный доступ к коллекторному шкафу. Уберите все лишние вещи, которые могут мешать работе. Обязательно откройте все термостатические головки на радиаторах на максимум. Если они будут полузакрыты, вы получите ложные данные о потоке теплоносителя. Также проверьте, чтобы краны Маевского были доступны для спуска воздуха.

Подготовка системы к настройке

Проверьте систему на герметичность. Любая утечка при изменении давления в контурах может привести к заливу пола. Затем удалите все воздушные пробки из радиаторов. Воздух блокирует поток воды, и никакой балансировкой вы не заставите холодный радиатор греть. Я однажды потратил три часа на настройку, а оказалось, что в спальне просто стояла воздушная пробка. В конце проверьте работу циркуляционного насоса — он должен работать ровно, без посторонних шумов и вибраций.

Пошаговый процесс настройки потоков

Действуйте последовательно. Не пытайтесь крутить все вентили сразу, иначе запутаетесь в результатах.

1. Полное открытие всех потоков на коллекторе (10 мин).
2. Запуск системы на максимальную мощность котла (30 мин).
3. Замер температуры на самом удаленном радиаторе (15 мин).
4. Определение перекормленных, самых горячих контуров (20 мин).
5. Постепенное прикрытие вентилей ближайших к коллектору радиаторов (30 мин).
6. Выдержка паузы для стабилизации давления в системе (60 мин).
7. Повторный замер температуры по всем приборам (30 мин).
8. Точная подстройка каждого контура до достижения равномерности (40 мин).
9. Проверка температуры обратной линии (20 мин).
10. Фиксация настроек вентилей (15 мин).
11. Проверка работы всех термостатов (20 мин).

Я рекомендую прикрывать вентили небольшими шагами — по четверти или половине оборота. Слишком резкое движение может привести к тому, что радиатор станет холодным, и придется начинать заново.

Технические нюансы и зависимости

Мощность насоса напрямую влияет на результат. Если насос слишком слабый, удаленные радиаторы не прогреются даже при закрытых ближних контурах. Диаметр труб также играет роль: чем меньше диаметр, тем выше сопротивление. Учитывайте теплопотери комнат. В угловой комнате с большой площадью остекления теплопотери выше, поэтому такой контур должен получать больше теплоносителя, чем маленькая кладовка.

Типичные ошибки при балансировке

Многие новички совершают одни и те же промахи. Я сам в начале пути перекрывал потоки слишком сильно, из-за чего насос начинал гудеть от избыточного давления. Это опасно для оборудования.

1. Слишком сильное перекрытие потоков (риск повреждения насоса).
2. Игнорирование воздуха в системе (воздух имитирует засор).
3. Попытка балансировки при закрытых термостатах (неверные замеры).
4. Неправильный выбор режима работы насоса (слишком низкие обороты).
5. Отсутствие пауз между регулировками (система не успевает стабилизироваться).

Экономика настройки: самостоятельно или с мастером

Стоимость балансировки зависит от сложности системы. Если вы готовы потратить выходной, расходы будут минимальными. Профессионал же использует более точное оборудование и делает это быстрее.

Регламент обслуживания после настройки

Система не статична. Перед каждым зимним сезоном я провожу проверку герметичности всех соединений. Проверяйте, не подтекают ли вентили после летнего простоя. Сроки службы прокладок в среднем составляют 5-7 лет, после чего их стоит заменить. Регулярный спуск воздуха из системы также поможет сохранить настройки балансировки на долгие годы.

Альтернативные методы распределения тепла

Если ручная настройка кажется вам слишком сложной, есть современные решения. Автоматические балансировочные клапаны сами поддерживают нужный расход независимо от перепадов давления. Еще один вариант — установка частотного преобразователя на насос, который подстраивает мощность под реальные нужды системы. Я установил такой преобразователь в прошлом году, и система стала работать практически бесшумно, а счета за электричество немного снизились. В крайнем случае, если система изначально спроектирована неверно, помогает только замена труб на больший диаметр.

Безопасность при проведении работ

Работа с отоплением требует осторожности. Обязательно используйте перчатки, чтобы избежать ожогов об горячие трубы. При работе с химическими очистителями обеспечьте хорошее проветривание помещения. Соблюдайте правила электробезопасности при проверке насоса — не касайтесь оголенных проводов мокрыми руками. Никогда не закрывайте все контуры одновременно при работающем насосе, это может привести к его выходу из строя из-за отсутствия циркуляции.

Ответы на частые вопросы

Почему один радиатор всегда холоднее остальных?
Скорее всего, в нем скопился воздух или он находится в самом конце длинного контура с высоким гидравлическим сопротивлением.

Можно ли сбалансировать систему без приборов?
Можно, на ощупь, но это будет очень грубая настройка. Пирометр дает точность до градуса, что важно для идеального комфорта.

Нужно ли перенастраивать коллектор после долива воды?
Если давление в системе изменилось незначительно, перенастраивать не нужно. Если же произошел серьезный сброс давления, стоит проверить температуру удаленных приборов.

Влияет ли тип радиатора на балансировку?
Да, алюминиевые, стальные и биметаллические радиаторы имеют разную теплоотдачу и внутреннее сопротивление.

Что делать, если коллектор забит шламом?
Необходимо провести промывку системы. Балансировка забитого коллектора бесполезна, так как грязь создает случайные препятствия для воды.

Как понять, что насос работает неправильно?
Признаками являются сильный шум, вибрация или ситуация, когда даже при полностью открытых вентилях дальние радиаторы остаются холодными.

Можно ли полностью закрыть один из контуров?
Да, если комната временно не используется. Но помните, что при закрытии нескольких контуров нагрузка на насос растет.
