Проектирование системы отопления начинается с выбора схемы разводки труб. Ошибка на этом этапе приводит к холодным радиаторам в дальних комнатах или переплате за материалы в два раза. Коллекторная vs двухтрубная разводка — это главный спор при монтаже в частном доме. Стоимость реализации может варьироваться от 30 до 150 тысяч рублей только за работу, в зависимости от сложности. Правильный выбор определяет комфорт в доме на десятилетия.
Принципы работы систем отопления
Двухтрубная система работает по последовательно-параллельному принципу. Теплоноситель движется по общей магистрали, отдавая часть тепла каждому радиатору по очереди. Такая схема популярна из-за простоты и меньшего расхода труб. Она считается классическим вариантом для бюджетного строительства.

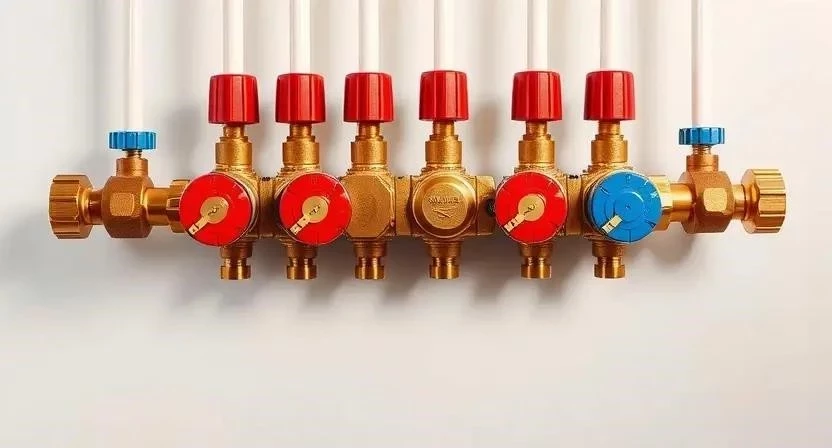

Коллекторная (лучевая) система устроена иначе. Здесь от центрального распределительного узла, который называют гребенкой, к каждому отопительному прибору идет отдельная пара труб. Это напоминает лучи, расходящиеся от центра. Сейчас такой подход становится стандартом для качественного жилья из-за высокой надежности.
Технический разбор параметров
Главное различие кроется в гидравлическом сопротивлении. В двухтрубной схеме давление падает по мере удаления от котла. Это создает проблему: первый радиатор греет отлично, а последний едва теплый. Приходится вручную настраивать балансировку, зажимая краны на ближних приборах.
Лучевая разводка решает эту задачу полностью. Каждый радиатор получает теплоноситель под одинаковым давлением. Я заметил, что в таких системах прогрев всех комнат происходит равномерно и быстро. Регулировка температуры в конкретной комнате осуществляется одним поворотом вентиля на коллекторе.
| Параметр | Двухтрубная система | Коллекторная система |
|---|---|---|
| Равномерность прогрева | Зависит от балансировки | Идеальная по всем веткам |
| Давление в системе | Падает к концу линии | Одинаковое для всех приборов |
| Сложность настройки | Высокая (ручной подбор) | Низкая (через гребенку) |
| Влияние одного прибора | Зависимость всей цепи | Полная автономность |
| Риск завоздушивания | Средний | Низкий |
Особенности установки труб
Монтаж двухтрубной системы требует меньше материалов, но больше точности в расчете диаметров. Чтобы избежать падения давления, я всегда использую принцип сужения: от котла идет труба 25 мм, затем 20 мм и 16 мм к радиаторам. Это позволяет сэкономить на полипропилене, но увеличивает количество сварочных соединений в стенах.
Коллекторная схема требует большего объема труб, так как каждая ветка идет своим путем. Однако количество соединений внутри пола или стен сводится к нулю — труба идет цельным куском от коллектора до радиатора. Это исключает риск протечек в скрытых зонах.
Необходимые материалы:
- Труба из сшитого полиэтилена (PEX) — 100-200 м
- Коллекторный узел (гребенка) с расходомерами
- Фитинги пресс-типа (уголки, муфты)
- Радиаторы или конвекторы
- Запорная арматура (шаровые краны)
- ИзоляционнаяC оболочка для труб
- Крепежные хомуты
- Герметик и ФУМ-лента
Инструментарий мастера:
- Пресс-клещи для обжима фитингов (обязательно)
- Труборез для чистого среза (обязательно)
- Лазерный уровень (обязательно)
- Перфоратор для штробления (обязательно)
- Разводной ключ (обязательно)
- Струбцины (желательно)
- Миксер для раствора (желательно)
Пошаговый процесс монтажа лучевой системы:
- Разметка расположения коллекторного шкафа и радиаторов (2-3 часа).
- Монтаж распределительного узла в котельной или коридоре (4 часа).
- Штробление стен или подготовка стяжки пола (8-12 часов).
- Прокладка труб от коллектора к каждой точке (1-2 дня).
- Установка и подключение радиаторов через фитинги (6-8 часов).
- Монтаж запорной арматуры и кранов (3 часа).
- Опрессовка системы воздухом или водой под давлением 6-10 бар (4 часа).
- Заполнение системы теплоносителем и удаление воздуха (3 часа).
- Финальная настройка расхода на коллекторе (2 часа).
Я однажды столкнулся с ситуацией, когда заказчик решил сэкономить и поставил одинаковый диаметр труб во всей двухтрубной системе. В итоге в дальней спальне радиатор был едва теплым даже при максимальном нагреве котла. Пришлось переделывать часть магистрали, что вышло дороже первоначального правильного проекта.
Срок службы и обслуживание
Надежность системы напрямую зависит от количества стыков. В двухтрубной разводке каждый переходник — это потенциальная точка протечки. Если труба прорвется в стене, придется вскрывать отделку. Срок службы полипропилена составляет около 25-50 лет, но он боится перегревов.
Коллекторная разводка из сшитого полиэтилена служит до 50 лет. Главный плюс здесь в обслуживании. Если один радиатор вышел из строя или требует замены, я просто перекрываю соответствующий вентиль на гребенке. Сливать воду из всей системы отопления не нужно, что очень удобно зимой.
Я рекомендую использовать сшитый полиэтилен для лучевых систем, так как он обладает «памятью формы» и не дает трещин при температурных расширениях. Это делает систему практически вечной при условии правильного обжима.
Эстетика и интеграция в интерьер
Двухтрубная система часто требует прокладки труб вдоль стен. Чтобы они не портили вид, приходится делать глубокие штробы или использовать декоративные короба. Это усложняет чистовую отделку и может забирать полезное пространство в узких коридорах.

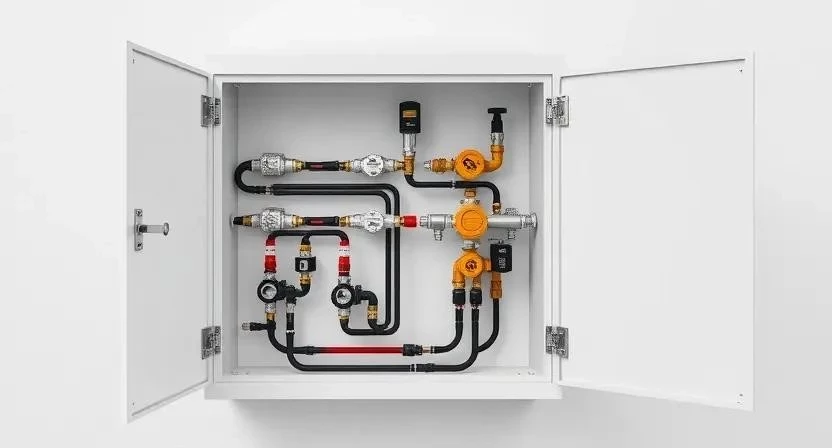

Лучевая схема позволяет спрятать все коммуникации в стяжку пола. На поверхности остаются только выходы под радиаторы. Весь узел управления прячется в компактный распределительный шкаф, который встраивается в стену и закрывается эстетичной дверцей. В интерьере это выглядит максимально аккуратно.
Финансовая сторона вопроса
Затраты на коллекторную систему всегда выше. Основная стоимость складывается из цены самого коллектора и увеличенного метража труб. Однако эти расходы компенсируются отсутствием необходимости в сложной балансировке и долговечностью.
| Статья расходов | Двухтрубная (средний дом 100м2) | Коллекторная (средний дом 100м2) |
|---|---|---|
| Трубы и фитинги | 15 000 — 25 000 руб. | 30 000 — 50 000 руб. |
| Коллекторный узел | 0 руб. | 12 000 — 25 000 руб. |
| Работа мастера | 20 000 — 35 000 руб. | 30 000 — 50 000 руб. |
| Расходные материалы | 3 000 — 5 000 руб. | 5 000 — 8 000 руб. |
| 38 000 — 65 000 руб. | 77 000 — 133 000 руб. |
Экономия при самостоятельном монтаже двухтрубной системы может составить до 30 тысяч рублей. В коллекторной схеме экономия будет больше, но только если у вас есть свой профессиональный пресс-инструмент, так как аренда оборудования стоит дорого.
Сравнение преимуществ и недостатков
| Схема | Преимущества | Недостатки |
|---|---|---|
| Двухтрубная | Низкая стоимость, малый расход труб, простота монтажа | Сложная балансировка, зависимость приборов, риск протечек в стыках |
| Коллекторная | Равномерный прогрев, легкий ремонт, высокая надежность, эстетика | Высокая цена, большой расход труб, нужен спец. инструмент |
Критерии выбора схемы
Выбор зависит от масштаба объекта и бюджета. Для маленького одноэтажного дома с двумя-тремя комнатами двухтрубной системы будет вполне достаточно. В таких коротких цепочках падение давления незначительно, и балансировка делается за 15 минут.
Для больших домов, коттеджей с несколькими этажами или при установке теплого пола обязателен коллектор. Я считаю, что лучевая разводка — это инвестиция в спокойствие. Вы один раз тратите больше денег, но забываете о проблемах с отоплением на десятилетия.
Когда стоит выбрать конкретный вариант:
- Бюджет ограничен, дом до 60 м2 — двухтрубная.
- Площадь более 100 м2, много комнат — коллекторная.
- Планируется установка теплого пола — коллекторная.
- Важна максимальная эстетика без труб на стенах — коллекторная.
- Монтаж выполняется своими руками без спец. инструмента — двухтрубная.
| Тип объекта | Рекомендуемая схема | Причина выбора |
|---|---|---|
| Дачный домик | Двухтрубная | Минимальные затраты |
| Коттедж 2+ этажа | Коллекторная | Равномерный прогрев этажей |
| Квартира (ремонт) | Коллекторная | Компактность и скрытый монтаж |
| Дом с теплым полом | Коллекторная | Необходимость в распределении потоков |
Рекомендации по материалам

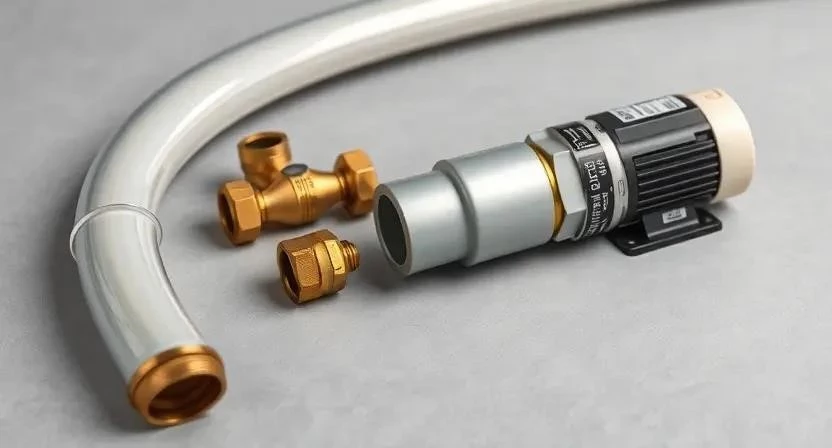

При выборе между сшитым полиэтиленом (PEX) и металлопластиком, я всегда отдаю предпочтение первому для лучевой разводки. Металлопластик имеет алюминиевый слой, который может деформироваться при сильных изгибах. PEX же эластичен и не боится заломов при прокладке в стяжке.
Для двухтрубных систем часто используют полипропилен. Это дешево и надежно при условии качественной пайки. Но помните: полипропилен нельзя замуровывать в стены без гофры, иначе при тепловом расширении труба может «пойти волной» и лопнуть.
Однажды я менял систему в старом доме, где использовали дешевый металлопластик. Через пять лет в местах сгибов появились микротрещины. После замены на PEX-трубы с пресс-фитингами проблема исчезла навсегда. С тех пор я убежден: скрытая разводка должна быть максимально однородной и без лишних стыков.
Меры безопасности при монтаже:
- Используйте защитные очки при резке труб и сверлении бетона.
- Работайте в перчатках, чтобы избежать порезов об остатки металла или пластика.
- При штроблении стен обязательно используйте респиратор для защиты от бетонной пыли.
- Проверяйте герметичность соединений только после полного застывания раствора.
- Соблюдайте электробезопасность: перед штроблением найдите все скрытые кабели в стенах.
Ответы на частые вопросы
Можно ли совместить обе схемы?
Да, это называется комбинированная разводка. Основная магистраль идет двухтрубной, а от нее отходят небольшие коллекторы на каждую группу комнат. Это позволяет сэкономить на трубах, сохранив удобство управления.
Какая схема работает тише?
Коллекторная система обычно тише, так как в ней меньше турбулентных потоков в узких местах и нет лишних соединений, которые могут вибрировать при работе мощного насоса.
Как влияет коллектор на работу котла?
Коллектор создает определенное гидравлическое сопротивление. Для его компенсации в системе часто ставят дополнительный циркуляционный насос или гидрострелку, чтобы котел не работал с перегрузкой.
Что делать при завоздушивании?
В лучевых системах воздух скапливается в верхних точках или в самом коллекторе. Достаточно открыть автоматический воздухоотводчик на гребенке или стравить воздух через кран Маевского на каждом радиаторе.
