Организация системы обогрева в частном доме требует точного распределения теплоносителя по всем комнатам. Коллекторная разводка отопления: лучшая схема и секреты монтажа позволяют добиться равномерного прогрева каждого радиатора. Монтаж такой системы считается сложным и занимает в среднем от 5 до 10 дней в зависимости от площади. Стоимость реализации выше стандартных вариантов, но это полностью оправдано комфортом. Правильный подход исключает появление холодных зон в помещении.
Особенности подготовки к работе
Перед тем как приступить к закупкам, я всегда оцениваю общую сложность проекта. Для качественного исполнения потребуются базовые навыки сантехника и умение работать с электроинструментом. Важно заранее определить место установки распределительного узла. Обычно я выбираю центральный коридор или отдельное техническое помещение, чтобы сократить длину труб. Это позволяет уменьшить гидравлическое сопротивление и сэкономить на материалах.
Подбор необходимых материалов

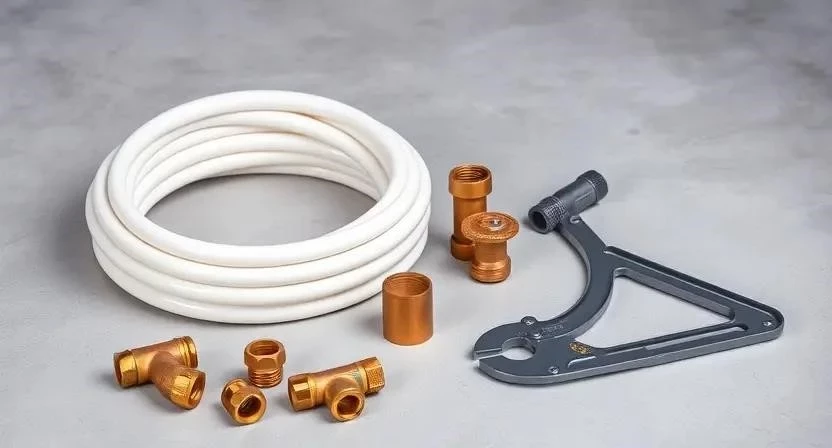

Для создания надежной системы потребуется качественная запорная арматура и трубы с подходящими характеристиками. Я рекомендую использовать сшитый полиэтилен или металлопластик из-за их долговечности и гибкости. Для распределения потоков понадобится гребенка с расходомерами. Не забудьте про теплоизоляцию, чтобы теплоноситель не остывал по пути к радиатору.
- Распределительный коллектор (подающий и обратный)
- Трубы из сшитого полиэтилена (PEX)
- Пресс-фитинги и соединители
- Запорные краны для каждой петли
- Смесительный узел для теплого пола
- Манометр для контроля давления
- Автоматический воздухоотводчик
- Утеплитель для труб (вспененный полиэтилен)
- Монтажный шкаф для коллектора
| Материал | Расход на 100 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Коллектор на 6 выходов | 1 комплект | 12 000 руб. | 12 000 руб. |
| Труба PEX 16 мм | 150 метров | 80 руб./м | 12 000 руб. |
| Пресс-фитинги | 20 шт. | 250 руб. | 5 000 руб. |
| Теплоизоляция | 150 метров | 40 руб./м | 6 000 руб. |
| Монтажный шкаф | 1 шт. | 4 500 руб. | 4 500 руб. |
Инструментарий для монтажа
Правильный инструмент сокращает время работы в два раза. Обязательно используйте качественный труборез, чтобы срез был идеально ровным. Для соединения труб из сшитого полиэтилена необходимы пресс-клещи. Если бюджет ограничен, профессиональный инструмент можно взять в аренду на несколько дней. Это выйдет дешевле, чем покупать дорогой пресс-инструмент для разового использования.
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Пресс-клещи | Обжим фитингов | Обязательно | 500 руб./сутки |
| Труборез | Ровный рез трубы | Обязательно | 1 500 руб. |
| Перфоратор | Штробление стен | Обязательно | 800 руб./сутки |
| Строительный уровень | Выравнивание узлов | Обязательно | 1 200 руб. |
| Паяльник для ПП | Сварка полипропилена | Желательно | 2 000 руб. |
Организация рабочего пространства
Сначала я четко размечаю трассы прокладки труб на полу и стенах. Все лишние вещи выносятся из комнат, чтобы не спотыкаться во время работы. Стены и полы в зонах прохода застилаю плотной пленкой. Это упрощает уборку и защищает чистовую отделку. Мусор от штробления собираю сразу в мешки, чтобы бетонная пыль не осела на оборудовании.
Однажды я решил сэкономить время и не убрал строительный мусор из коридора. В итоге зацепился за обломок доски, когда нес тяжелый коллектор, и чуть не уронил его на кафель. С тех пор чистота на объекте для меня — закон.
Подготовка поверхностей и пазов
Процесс подготовки требует аккуратности, особенно при штроблении. Я использую штроборез с пылесосом, чтобы минимизировать грязь. Пазы должны быть достаточно глубокими, чтобы труба в утеплителе не выпирала над поверхностью. После пробивки каналов обязательно вычищаю их от крошки и пыли. Проверяю плоскость с помощью уровня, чтобы трубы не имели лишних изгибов.
- Разметка осей прохождения труб по плану.
- Нарезка штроб в стенах перфоратором.
- Очистка пазов от строительного мусора.
- Установка направляющих для фиксации труб.
- Проверка глубины штробы (минимум 30 мм).
- Очистка пола от пыли перед укладкой стяжки.
- Проверка уровней в местах выхода труб к радиаторам.
Пошаговая технология монтажа
Работа начинается с установки главного узла и заканчивается пусконаладкой. Помните о безопасности: используйте защитные очки при штроблении и перчатки при работе с металлом. Проветривайте помещение, если используете химические герметики.
- Выбор и установка места для шкафа (3-5 часов). Монтирую шкаф в стене, выравнивая его по уровню.

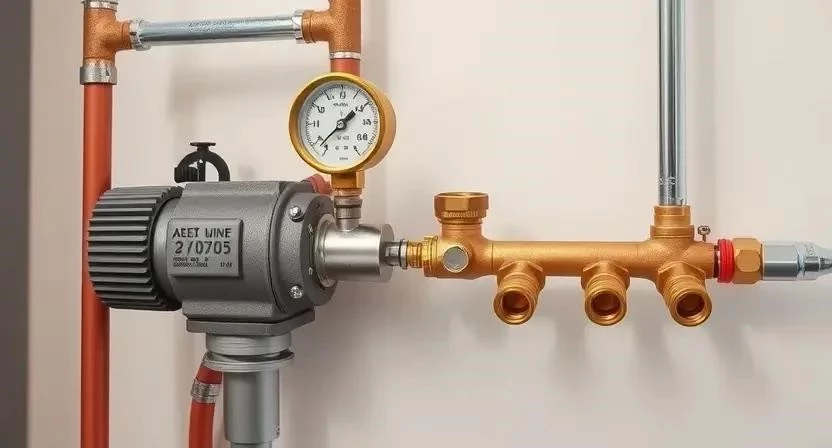

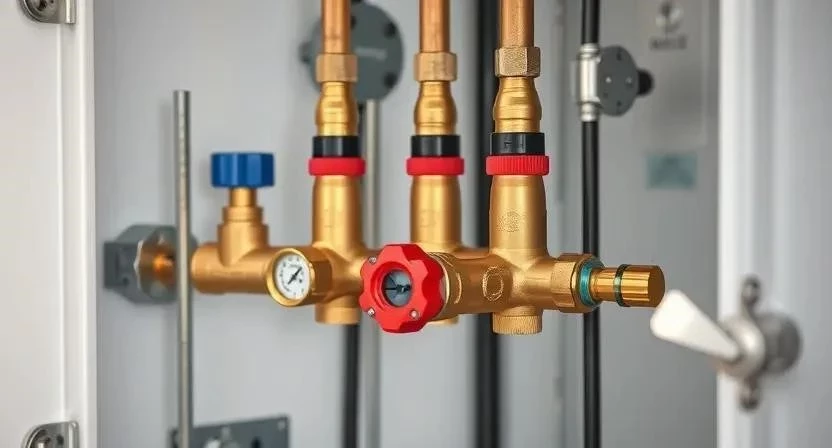

- Монтаж коллектора (2-4 часа). Закрепляю гребенку на специальных кронштейнах внутри шкафа.
- Подключение магистралей (4-6 часов). Соединяю котел с подающим и обратным коллекторами.

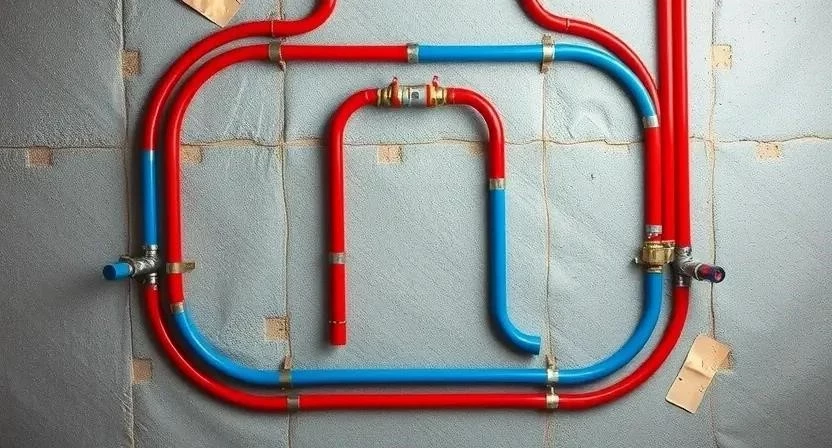

- Разводка петель (1-2 дня). Прокладываю отдельные трубы от коллектора к каждому радиатору.
- Установка арматуры (4-8 часов). Ставлю балансировочные клапаны и запорные краны.
- Соединение с радиаторами (1 день). Подключаю трубы к радиаторным узлам.
- Герметизация (3-5 часов). Проверяю все соединения, затягиваю пресс-фитинги.
- Заполнение системы (2-3 часа). Заливаю теплоноситель через заливной кран.
- Удаление воздуха (2-4 часа). Спускаю воздух через краны Маевского в каждом радиаторе.
- Первичный запуск (4-6 часов). Включаю котел и проверяю систему на протечки под давлением.
- Балансировка (3-5 часов). Регулирую расходомеры, чтобы все комнаты грелись одинаково.
- Финишная отделка (2-3 часа). Закрываю шкаф декоративной дверцей.
Технические нюансы и особенности
Температура в помещении при монтаже не должна быть экстремальной, иначе пластик может стать слишком хрупким или излишне мягким. Если трубы укладываются в стяжку, я жду полного высыхания бетона (обычно 21-28 дней) перед запуском системы на полную мощность. Важно следить за совместимостью: никогда не смешивайте пресс-фитинги разных производителей, так как диаметры могут отличаться на доли миллиметра.
Помню случай, когда решил использовать дешевые китайские фитинги с дорогими европейскими трубами. После первого же прогрева система дала течь в трех местах. Теперь я покупаю трубы и фитинги только одного бренда.
Типичные ошибки новичков
Многие пытаются сэкономить на диаметре труб, что приводит к падению давления. Отсутствие балансировочных клапанов делает систему неуправляемой: ближайший к котлу радиатор будет кипеть, а дальний останется холодным. Неправильная разметка петель заставляет трубы изгибаться под острым углом, что может привести к залому.
- Использование труб слишком малого диаметра для магистрали.
- Отказ от установки расходомеров на коллекторе.
- Слишком сильный изгиб трубы при укладке в стяжку.
- Применение некачественных резиновых уплотнителей.
- Отсутствие теплоизоляции на трубах в холодных зонах.
- Забытый сливной кран в нижней точке системы.
- Неправильный расчет мощности циркуляционного насоса.
Расчет стоимости реализации
Цена системы зависит от выбранных материалов и сложности планировки. При самостоятельном монтаже можно сэкономить на оплате услуг бригады, но возрастают риски ошибок. Я всегда закладываю в бюджет +10% на дополнительные фитинги и расходники.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Коллекторный узел | 1 шт. | 15 000 руб. | 15 000 руб. |
| Трубы и фитинги | Комплект | 20 000 руб. | 20 000 руб. |
| Работа мастера | Услуга | 25 000 руб. | 25 000 руб. |
| Метод монтажа | Затраты | Срок | Экономия |
|---|---|---|---|
| Своими руками | 35 000 руб. | 10 дней | 25 000 руб. |
| С мастером | 60 000 руб. | 5 дней | 0 руб. |
Эксплуатация и уход
После завершения работ систему нужно периодически проверять. Я рекомендую раз в год контролировать давление в расширительном баке. Если заметили, что один из радиаторов стал греть хуже, проверьте настройки балансировки на гребенке. Срок службы сшитого полиэтилена составляет около 50 лет при соблюдении температурного режима.
Сравнение с другими схемами
Однотрубная разводка дешевле и проще, но она страдает от неравномерного прогрева. Двухтрубная последовательная схема лучше, но в ней сложнее регулировать температуру в каждой комнате отдельно. Коллекторная схема невыгодна только в очень маленьких квартирах с одним-двумя радиаторами, где установка распределительного узла будет избыточной и неоправданно дорогой.
Ко мне обратился сосед, который сделал обычную двухтрубную разводку. Спустя год он решил добавить радиатор в детскую, и ему пришлось переделывать половину системы. Если бы стоял коллектор, я бы добавил новую петлю за два часа без всякого демонтажа.
Ответы на частые вопросы
Какой диаметр трубы выбрать для петель? Обычно для радиаторов используют 16 мм, для магистралей от котла до коллектора — 20 или 25 мм.
Можно ли добавить новый радиатор позже? Да, если на коллекторе остались свободные выходы, достаточно просто проложить новую трубу.
Что лучше: полипропилен или сшитый полиэтилен? Для коллекторной разводки сшитый полиэтилен идеален, так как он гибкий и не требует множества соединений в полу.
Влияет ли мощность насоса на систему? Безусловно. Слишком слабый насос не «продавит» теплоноситель по длинным петлям, а слишком мощный создаст шум в трубах.
