Организация отопления в частном доме начинается с выбора схемы разводки труб. Коллекторная разводка радиаторов позволяет точно настроить температуру в каждой комнате, что исключает перегрев одних помещений и холод в других. Монтаж такой системы занимает от 5 до 14 дней в зависимости от площади объекта. Стоимость оборудования для коллекторной схемы обычно на 20-30% выше стандартной двухтрубной. Правильный подход к установке гарантирует комфортный климат во всем доме.
Разновидности схем распределения тепла

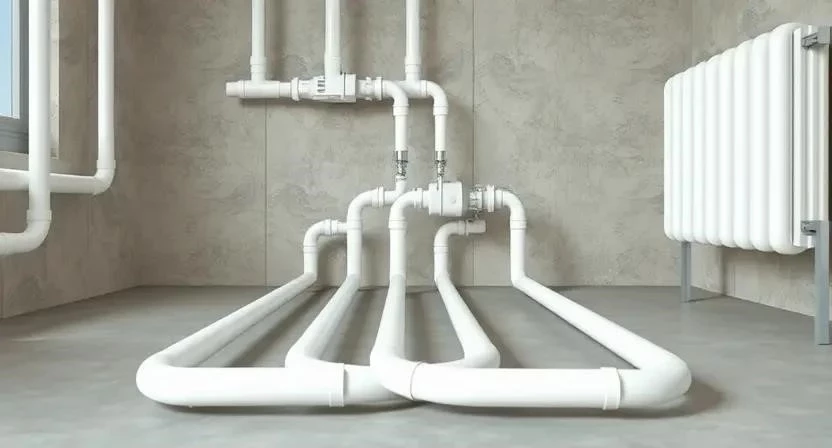

Обычно выбирают между последовательной и коллекторной системами. При последовательной разводке теплоноситель проходит через все радиаторы один за другим. Это дешевле, но первый прибор всегда горячее последнего. Коллекторная схема работает иначе. Здесь используется распределительный узел, который делит поток на отдельные ветки. Каждая комната получает свой собственный контур. Такая популярность метода объясняется максимальным комфортом и надежностью. Я считаю этот вариант оптимальным для любого современного коттеджа.
Технические параметры системы
В коллекторной схеме давление и температура распределяются равномерно. Скорость потока в каждой ветке регулируется индивидуально с помощью запорной арматуры. Это исключает возникновение «завоздушенных» участков, которые часто встречаются в однотрубных системах. Гидравлический расчет здесь проще, так как каждая линия считается как отдельный независимый контур.
| Параметр | Коллекторная разводка | Последовательная (двухтрубная) | Влияние на комфорт |
|---|---|---|---|
| Давление в ветках | Стабильное, регулируемое | Снижается к концу линии | Равномерный прогрев всех комнат |
| Температура теплоносителя | Одинаковая для всех приборов | Падает от первого к последнему | Отсутствие холодных зон |
| Скорость потока | Высокая, настраиваемая | Зависит от общего сопротивления | Быстрый выход на рабочий режим |
| Балансировка | Простая (на гребенке) | Сложная (на каждом радиаторе) | Точная настройка температуры |
| Риск завоздушивания | Минимальный | Средний/Высокий | Стабильная работа без шумов |
Особенности процесса установки
Монтаж требует большего количества труб, чем обычная разводка. Основная сложность заключается в правильной прокладке линий от распределительного узла к каждому радиатору. Я рекомендую использовать сшитый полиэтилен (PEX), так как он позволяет прокладывать трубы без промежуточных соединений в стяжке. Это полностью исключает риск протечки внутри пола.
Необходимый инструмент:
- Профессиональный пресс-инструмент для фитингов
- Труборез для чистого среза
- Строительный уровень (от 60 см)
- Перфоратор с набором буров
- Разводной ключ (два штуки)
- Шуруповерт с набором бит
- Струбцины для фиксации труб
- Манометр для опрессовки системы
- Маркер для разметки трасс
Материалы и расход на одну комнату (примерно):
- Труба PEX (16х2.0 мм) — 10-15 метров
- Коллекторная группа (гребенка) — 1 шт. на дом
- Фитинги (уголки, переходники) — 4-6 шт.
- Радиатор отопления — 1 шт.
- Термостатический клапан — 1 шт.
- Кронштейны для крепления — 2 шт.
- Изоляция для труб (вспененный полиэтилен) — по длине трубы
- Расходники (фум-лента, герметик) — 1 комплект
Однажды я столкнулся с ситуацией, когда заказчик решил сэкономить и купил дешевые китайские фитинги. В итоге при опрессовке один из них дал течь. Пришлось вскрывать часть стяжки. Теперь я всегда настаиваю на проверенных брендах, даже если это выходит дороже.
Пошаговая инструкция по монтажу:
- Разметка расположения коллекторного узла и радиаторов (2-4 часа).
- Установка коллекторной группы на стену с соблюдением уровня (3 часа).
- Штробление стен или подготовка пола под прокладку труб (8-12 часов).
- Прокладка труб от коллектора к каждому радиатору без разрывов (16-24 часа).
- Монтаж радиаторов и подключение их к трубам (8-10 часов).
- Установка запорной арматуры и термостатов (4 часа).
- Промывка системы от строительного мусора (2 часа).
- Опрессовка системы давлением 6-10 бар для проверки герметичности (4 часа).
- Заполнение системы теплоносителем и удаление воздуха (3 часа).
- Финальная балансировка потоков на коллекторе (2 часа).
Срок службы и обслуживание
Компоненты из сшитого полиэтилена служат до 50 лет. Обслуживание системы сводится к проверке давления в котле и периодической настройке термостатов. Главный плюс в том, что любой радиатор можно отключить или заменить, не сливая воду из всего дома. Достаточно перекрыть соответствующий вентиль на гребенке. Я часто использую этот прием при ремонте в одной из комнат, пока остальные жители дома продолжают греться.
Эстетика и визуальные решения
Коллекторная схема идеально подходит для скрытого монтажа. Трубы прячутся в стяжку пола или в штробы стен. На поверхность выходят только два аккуратных вывода у радиатора. Это позволяет реализовать любой дизайн интерьера, так как массивные трубы не портят вид комнат. Можно использовать декоративные экраны для коллекторного узла, чтобы спрятать его в шкафу или специальной нише.
Финансовая сторона вопроса
Затраты на материалы здесь выше из-за большего метража труб и покупки самого коллектора. Однако стоимость работ по монтажу PEX-труб зачастую ниже, так как не требуется много сварочных соединений. Экономия при самостоятельном выполнении может составить до 40% от общей сметы, но только при наличии профессионального инструмента.
| Статья расходов | Средний сегмент (руб.) | Премиум сегмент (руб.) | Комментарий |
|---|---|---|---|
| Коллекторная группа | 8 000 — 15 000 | 25 000 — 50 000 | Зависит от бренда и материала |
| Трубы PEX (за метр) | 120 — 200 | 300 — 500 | С учетом толщины стенки |
| Фитинги и арматура | 5 000 — 10 000 | 15 000 — 30 000 | Латунь или нержавейка |
| Работа мастера (за точку) | 3 000 — 5 000 | 7 000 — 12 000 | Монтаж + пусконаладка |
| 45 000 — 70 000 | 110 000 — 180 000 | Ориентировочная стоимость |
Сравнительный анализ технологий
Для наглядности сравним коллекторную схему с традиционными вариантами. Однотрубная система — самая дешевая, но наименее эффективная. Двухтрубная последовательная — золотая середина, но требует сложной балансировки каждого прибора.
| Критерий | Однотрубная | Двухтрубная | Коллекторная |
|---|---|---|---|
| Равномерность прогрева | Низкая | Средняя | Высокая |
| Расход труб | Минимальный | Средний | Высокий |
| Управляемость | Сложная | Средняя | Максимальная |
| Надежность (риск протечек) | Низкий | Средний | Минимальный (в стяжке) |
| Сложность монтажа | Простая | Средняя | Выше среднего |
Рекомендации по выбору схемы
Выбор зависит от архитектуры дома и ваших требований к комфорту. Для маленьких дач до 50 м² достаточно простой двухтрубной системы. В больших коттеджах с множеством комнат коллекторная разводка становится необходимостью.
Критерии выбора:
- Количество комнат (от 4-х — строго коллектор).
- Тип котла (для конденсационных котлов важна точная регулировка).
- Бюджет (готовность переплатить за материалы ради комфорта).
- Наличие стяжки пола (если пола нет, трубы будут видны).
- Желание управлять каждой комнатой отдельно.
| Мощность радиатора (кВт) | Рекомендуемый диаметр трубы (мм) | Макс. длина ветки (м) | Применение |
|---|---|---|---|
| До 1.5 кВт | 16 мм | 20 | Малые комнаты, санузлы |
| 1.5 — 2.5 кВт | 16 мм | 15 | Спальни, детские |
| 2.5 — 4.0 кВт | 20 мм | 20 | Гостиные, залы |
| Свыше 4.0 кВт | 20-25 мм | 15 | Большие помещения с высокими потолками |
| Магистраль до коллектора | 25-32 мм | — | Общая подача от котла |
Советы профи и типичные ошибки
Я всегда рекомендую использовать коллекторы из нержавеющей стали или качественной латуни. Дешевый силумин быстро окисляется и начинает течь в местах соединений. Одной из самых частых ошибок новичков является слишком сильный изгиб трубы. Если перегнуть PEX-трубу больше допустимого радиуса, ее стенка истончается, что ведет к микротрещинам.
Помню случай, когда монтажники проложили трубы в стяжку без теплоизоляции. В итоге трубы начали «гулять» при нагреве, и в одном месте возникла трещина в бетоне. Всегда используйте гофру или вспененный полиэтилен.
Меры безопасности:
- Используйте защитные очки при сверлении бетона.
- При работе с прессом следите за пальцами, чтобы не прищемить их.
- Обязательно проводите опрессовку системы перед заливкой стяжки.
- Проверяйте заземление котла и насоса.
- Не превышайте максимальное давление, указанное в паспорте радиаторов.
Ответы на частые вопросы
Как правильно сбалансировать систему?
Начните с самого удаленного радиатора. Откройте его вентиль на коллекторе полностью, а ближайший к котлу — прикройте наполовину. Постепенно регулируйте потоки, пока все приборы не станут одинаково теплыми.
Какой диаметр трубы выбрать для стандартного дома?
В 90% случаев для радиаторов достаточно трубы 16 мм. Для магистралей от котла до коллектора используйте 25 или 32 мм, чтобы избежать падения давления.
Нужны ли термостаты при коллекторной разводке?
Да, они дополняют систему. Коллектор регулирует общий поток, а термостат на радиаторе поддерживает точную температуру в комнате, перекрывая подачу при достижении заданного градуса.
Что делать, если обнаружилась утечка в стяжке?
Благодаря коллектору, вы можете перекрыть поврежденную ветку и пользоваться отоплением во всем остальном доме. Для ремонта придется вскрыть участок пола и заменить поврежденный отрезок трубы с помощью специальных соединителей.
